【转帖】分析电路的四大常用方法
电路的分析方法
I3
I2
R3
R1 R2
++
B
R4 -
I5 R5
E1 -
- E2 I4 C
+ E5
结点电流方程：
A点： I1 I 2 I3 B点： I3 I 4 I5
设： VC 0 V
则：各支路电流分别为 ：
I1
E1 VA R1
、
I2
VA E2 R2
I3
VA VB R3
、
I
4
VB R4
I5
VB E5 R5
独立方程只有 1 个
独立方程只有 2 个
小结
设：电路中有N个节点，B个支路 则：独立的节点电流方程有 (N -1) 个
独立的回路电压方程有 (B -N+1)个
+ R1
- E1
a R2 +
R3 E2 _
b
N=2、B=3
独立电流方程：１个 独立电压方程：２个
（一般为网孔个数）
讨论题
+ 3V -
4V I1
I2
abda :
I1
I6
E4 I4R4 I1R1 I6R6
a
R6
c
bcdb :
I3 I4
I5
0 I2R2 I5R5 I6R6
d
+E3
R3
adca : E3 E4 I3R3 I4R4 I5R5
电压、电流方程联立求得： I1 ~ I6
支路电流法小结
解题步骤
结论
1 对每一支路假设 1. 假设未知数时，正方向可任意选择。
E Ro
E 0
（等效互换关系不存在）
a Uab' b
电子工程师必看电路分析方法,你掌握了吗？
电路分析的方法要掌握分析常用电路的几种方法，熟悉每种方法适合的电路类型和分析步骤。
1.交流等效电路分析法。
首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等;2.直流等效电路分析法。
画出直流等效电路图，分析电路的直流系统参数，搞清晶体管静态工作点和偏置性质，级间耦合方式等。
分析有关元器件在电路中所处状态及起的作用。
例如：三极管的工作状态，如饱和、放大、截止区，二极管处于导通或截止等;3.频率特性分析法。
主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。
粗略估算一下它的中心频率，上、下限频率和频带宽度等，例如：各种滤波、陷波、谐振、选频等电路;4.时间常数分析法。
主要分析由r、l、c及二极管组成的电路、性质。
时间常数是反映储能元件上能量积累和消耗快慢的一个参数。
电子电路图的分类：常遇到的电子电路图有原理图、方框图、装配图和印版图等。
1原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。
这种图由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。
下图所示就是一个收音机电路的原理图。
2方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说，这也是一种原理图。
不过在这种图纸中，除了方框和连线几乎没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。
电路分析的基本方法
电路分析的基本方法电路分析是电子工程中非常重要的一环，用于分析和计算电路中的电流、电压、功率等参数。
电路分析的基本方法包括基尔霍夫定律、节点电压法、目标驱动法、网孔电流法等。
基尔霍夫定律是电路分析中最基本的定律，分为两个定律：基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律，也称作电流定律，规定了电路中所有节点进出电流的代数和为零。
它基于电流守恒定律，即节点的电流进出量相等。
基尔霍夫第二定律，也称作电压定律，规定了电路中所有环路上电压代数和为零。
它基于能量守恒定律，即环路上电压总和为零。
通过应用基尔霍夫定律，可以简化电路分析的过程，并得到电路中各节点和电路元件之间的电流和电压关系。
节点电压法是电路分析中另一种常用的方法，通过选取一个参考节点，计算其他节点相对于参考节点的电压值来分析电路。
这种方法适用于复杂电路，可以减少计算的步骤和复杂性。
目标驱动法是一种比较直观的电路分析方法，也称为端口法。
它适用于分析面向特定目标的电路，例如分析电路中的输出电流或电压。
通过选取一个目标作为驱动力，计算其他电路节点的电流和电压，从而实现对目标的分析。
网孔电流法是一种应用于网孔电流分析的方法，适用于有多个独立电压源的电路。
它通过选定一组网孔电流为未知数，并应用基尔霍夫定律，解方程组得到电路中各节点电流的值。
在电路分析过程中，还经常使用欧姆定律、功率公式、特性方程等。
欧姆定律描述了电压、电流和电阻之间的关系，是基础电路方程。
功率公式则描述了电路中的功率计算关系，可以用于计算电路中的功率损耗和供给功率。
特性方程是电容、电感等元件的电压和电流关系方程，用于分析电路的时间响应。
在实际电路的分析中，常常利用计算机辅助工程软件来进行电路仿真和分析。
这些软件基于电路分析原理和模型，可以帮助工程师快速、准确地进行电路设计和分析。
总之，电路分析的基本方法包括基尔霍夫定律、节点电压法、目标驱动法、网孔电流法等，通过应用这些方法，可以得到电路中各节点和电路元件之间的电流和电压关系，帮助工程师进行电路设计和分析。

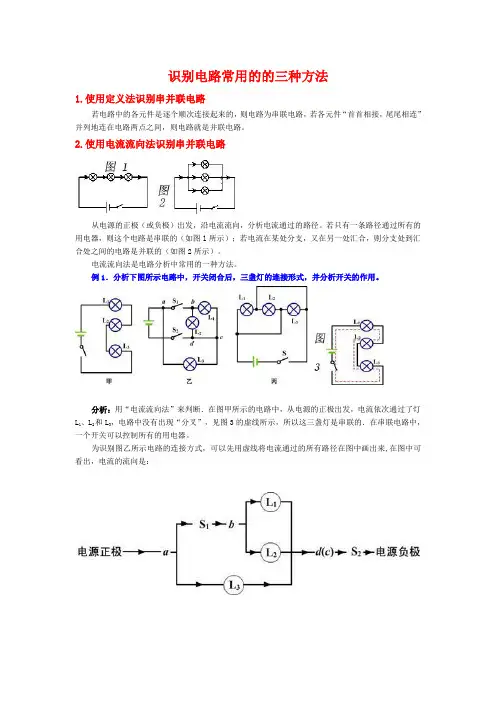

识别电路的四种方法
识别电路常用的的三种方法1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。
2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。
若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。
电流流向法是电路分析中常用的一种方法。
例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。
分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。
为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条.`支路上，所以这三盏灯是并联的。
其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。
开关S2在干路上，控制三盏灯。
在如图所示电路中用“电流流向法”画出了图丙中的电流流向。
见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。
开关S在干路上，控制三盏灯。
3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。
以图丙为例，具体方法：先在图中各接点处用字母表示出来，如图5所示。
由“节点法”可知，导线的a端和c端看成一个点，导线的b端和d端看成一个点，这样L1、L2和L3的一端重合为一个点，另一端重合为另一个点，由此可知，该电路有三条支路，并由“电流流向法”可知，电流分三条叉，因此这个电路是三盏电灯的并联，等效电路如下图所示。

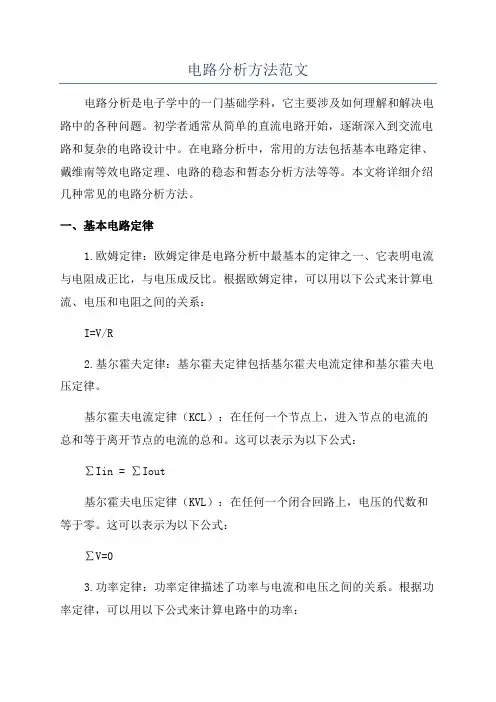

电路分析方法范文
电路分析方法范文电路分析是电子学中的一门基础学科，它主要涉及如何理解和解决电路中的各种问题。
初学者通常从简单的直流电路开始，逐渐深入到交流电路和复杂的电路设计中。
在电路分析中，常用的方法包括基本电路定律、戴维南等效电路定理、电路的稳态和暂态分析方法等等。
本文将详细介绍几种常见的电路分析方法。
一、基本电路定律1.欧姆定律：欧姆定律是电路分析中最基本的定律之一、它表明电流与电阻成正比，与电压成反比。
根据欧姆定律，可以用以下公式来计算电流、电压和电阻之间的关系：I=V/R2.基尔霍夫定律：基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律（KCL）：在任何一个节点上，进入节点的电流的总和等于离开节点的电流的总和。
这可以表示为以下公式：∑Iin = ∑Iout基尔霍夫电压定律（KVL）：在任何一个闭合回路上，电压的代数和等于零。
这可以表示为以下公式：∑V=03.功率定律：功率定律描述了功率与电流和电压之间的关系。
根据功率定律，可以用以下公式来计算电路中的功率：P=VIP=I^2RP=V^2/R二、戴维南等效电路定理戴维南等效电路定理是一种简化复杂电路的方法。
它可以将一个复杂的电路替换为一个等效电路，从而简化电路分析。
根据戴维南等效电路定理，可以采用以下步骤来计算等效电路：1.找出待简化电路中的负载电阻。
2.计算负载电阻的等效电阻，记为RL。
3.计算负载电阻上的电压和电流，记为VL和IL。
4.计算内部电阻RI和电压源VTH。
5.将RL接到VTH的两个端口上，得到等效电路。
三、稳态和暂态分析方法在电路分析中，常常需要分析电路在不同的时间点或状态下的行为。
1.稳态分析方法：稳态分析用于分析电路在稳定的工作状态下的行为。
稳态分析假设电路中的电压和电流变化非常缓慢，可以忽略电容和电感对电路的影响。
常用的稳态分析方法包括节点分析法和网孔分析法。
2.暂态分析方法：暂态分析用于分析电路在初始状态或由于外部变化导致的瞬时变化下的行为。
电路分析的基本方法
电路分析的基本方法
电路分析的基本方法包括：
1. 应用基本电路定律：欧姆定律、基尔霍夫定律和电路的母线分析法等，根据电流和电压的关系进行分析。
2. 运用电阻和电流方向的简单组合，构建基本电路模型。
3. 使用戴维南定理或神经网络法等方法将被测电路转化为等效电路进行分析，求解电阻、电容和电感等元件参数。
4. 使用理想电源模型进行分析，将实际电源转化为理想电源，简化计算过程。
5. 应用频率响应和相位特性等知识，分析交流电路中的幅频响应、相频特性和频率响应等。
6. 利用网络定理，例如戴维南-楚门定理、斯纳-电流引理等，简化或求解复杂电路。
7. 使用变换电路分析法，例如拉普拉斯变换和傅里叶变换等，将时域下的电路转化为频域，进行分析。
8. 使用电路模拟软件进行电路分析和仿真，方便快捷地求解电路中的各个参数。
9. 运用对称性、等效电路及简化网络等方法，在保持电路特性的前提下简化电路。
10. 运用超节点、超网和网络分割法等方法，简化复杂电路，使电路分析更加容易和高效。
电路分析方法
电路分析方法电路分析是电子学中的基础知识，用于研究电流、电压和功率在电路中的分布和变化。
通过电路分析，我们可以有效地理解和解决复杂电路的问题。
本文将介绍几种常用的电路分析方法，包括基尔霍夫定律、戴维南定理、超节点和超网分析法。
一、基尔霍夫定律基尔霍夫定律是电路分析中最基本的定律之一，它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，在任意节点处，流入该节点的电流之和等于流出该节点的电流之和。
基尔霍夫电压定律则指出，在任意闭合回路中，电压源的代数和等于电阻元件电压降之和。
通过应用基尔霍夫定律，我们可以通过建立节点电流方程和回路电压方程来解决电路中的问题。
二、戴维南定理戴维南定理是一种基于线性代数的电路分析方法，它可以简化复杂电路的计算。
该定理指出，任意含有电流源和电阻的简单电路，可以用一个等效电阻和等效电压源来代替。
等效电阻等于原电路中的两端电压与两端电流的比值，而等效电压源等于原电路开路时的电压。
通过戴维南定理，我们可以将复杂电路简化为简单的等效电路，从而更方便地进行分析。
三、超节点法超节点法是一种适用于含有电压源的电路分析方法。
它通过将相邻节点的电压差设为一个新的未知数，从而将电压源内部的电流和电压关系纳入计算。
超节点法可以简化复杂电路的计算，并且能够准确地描述电流和电压之间的关系。
四、超网法超网法是一种基于网络拓扑理论的电路分析方法。
它通过将电路中的一些元件和节点合并，从而减少分析的复杂度。
超网法适用于复杂电路的分析，特别是在有大量分支和节点的情况下。
通过合理应用超网法，我们可以将电路简化为一些等效的网络，从而更便于分析电路的性能和特性。
综上所述，电路分析方法是电子学中至关重要的一环。
通过灵活运用基尔霍夫定律、戴维南定理、超节点和超网法等方法，我们可以准确地分析和解决电路中的问题，为电子设计和电路优化提供有效的参考。
同时，熟练掌握这些分析方法也是学习和研究更复杂电路的基础。
因此，深入理解和应用电路分析方法对于电子工程师来说具有重要的意义。
了解电路的分析方法有几种
了解电路的分析方法有几种
电路的分析方法主要有以下几种：
1. 等效电路分析法：将复杂的电路简化为等效电路进行分析。
常见的方法有等效电路的串、并联、星、三角转换，以及戴维南定理、叠加原理等。
2. 特征方程法：通过求解电路的特征方程，得到系统的频率响应和稳定性信息，用于分析电路的动态特性。
3. 网络定理法：包括基尔霍夫定律、戴维南和肖特定理、超定方程组法等，通过建立电路的节点或回路方程，求解未知电流和电压。
4. 拉普拉斯变换法：将时域中的微分或积分方程转换为复频域中的代数方程，利用代数方法求解电路中的电流和电压。
5. 瞬态响应分析法：分析电路在初始时刻和临近时刻的瞬态响应，包括过渡过程和保持过程的分析方法。
6. 直流分析法：分析直流电路中的电流和电压分布，包括欧姆定律、电压分压定律、电流分流定律等。
7. 交流分析法：分析交流电路中的电流和电压分布，包括复数表示法、阻抗、
导纳和功率分析等。
以上是常见的电路分析方法，根据电路的性质和问题的要求选择相应的方法进行分析。
电路分析中的基本技巧和方法
电路分析中的基本技巧和方法在电路分析过程中，掌握一些基本的技巧和方法可以帮助我们更加准确地理解和解决问题。
本文将介绍几个常用的电路分析技巧和方法。
一、基本电路元件和符号在进行电路分析之前，首先需要熟悉基本电路元件和符号的表示方法。
例如，电阻使用字母"R"表示，电感使用"L"表示，电容使用"C"表示，电源使用"V"表示等。
了解这些基本元件和符号有助于我们理解电路图并准确地进行分析。
二、欧姆定律和基尔霍夫定律欧姆定律和基尔霍夫定律是电路分析过程中最基本的定律。
欧姆定律指出，在一个电阻上的电压与通过该电阻的电流成正比，可以用公式V=IR表示。
基尔霍夫定律包括节点电流定律和回路电压定律。
节点电流定律指出，在一个节点上进入的电流等于离开该节点的电流之和；回路电压定律指出，沿着闭合回路的电压之和等于零。
三、串联和并联电路在电路分析中，经常遇到串联和并联电路。
串联电路是指电路中的元件依次连接在一起，电流通过各个元件的大小相等；并联电路是指电路中的元件平行连接，电压在各个元件上相等。
对于串联电路，我们可以将电路简化为一个等效电阻，简化后的电阻等于各个串联电阻的和；对于并联电路，我们可以将电路简化为一个等效电阻，简化后的电阻等于各个并联电阻的倒数之和。
四、戴维南定理和诺顿定理戴维南定理和诺顿定理是在电路分析中经常使用的转换原理。
戴维南定理指出，任意一个线性电路都可以用一个电压源和串联电阻的等效电路代替；诺顿定理指出，任意一个线性电路都可以用一个电流源和并联电阻的等效电路代替。
通过使用戴维南定理和诺顿定理，我们可以简化复杂的电路，并且进行更加方便的分析。
五、电压和电流分压在电路分析中，我们经常需要计算电压和电流的分压情况。
对于串联电路，根据欧姆定律，我们可以根据电阻的比例关系计算电压的分压；对于并联电路，根据欧姆定律和基尔霍夫定律，我们可以根据电阻的比例关系计算电流的分压。
电路分析方法
电路分析方法电路分析是电子工程中的重要基础知识，它涉及到电路的设计、分析和优化。
在电路分析中，我们需要掌握一些基本的方法和技巧，以便能够准确地分析和解决各种电路问题。
本文将介绍一些常用的电路分析方法，希望能够帮助读者更好地理解和掌握电路分析的技巧。
首先，我们需要了解电路分析的基本概念。
电路分析是指通过对电路中的电流、电压和功率等参数进行计算和分析，来了解电路的工作原理和性能特点。
在电路分析中，我们通常会用到一些基本的电路定律，如基尔霍夫定律、欧姆定律和功率定律等。
这些定律是电路分析的基础，我们需要牢固掌握它们，才能够进行有效的电路分析。
其次，我们需要了解电路分析中常用的方法。
在电路分析中，常用的方法包括节点分析法、支路电流法和等效电路法等。
节点分析法是通过对电路中的节点进行电流平衡方程的分析，来求解电路中各个节点的电压。
支路电流法是通过对电路中的支路进行电压平衡方程的分析，来求解电路中各个支路的电流。
等效电路法是通过将电路中的复杂部分简化为等效电路进行分析，来求解电路中的各种参数。
这些方法在实际电路分析中都有着重要的应用，我们需要根据具体情况选择合适的方法进行分析。
另外，我们还需要了解电路分析中的常见技巧。
在电路分析中，常见的技巧包括电路简化、变换电路和参数替换等。
电路简化是指将复杂的电路简化为简单的等效电路进行分析，以便更好地理解电路的工作原理。
变换电路是指通过对电路中的元件进行变换，来求解电路中的各种参数。
参数替换是指通过对电路中的元件进行参数替换，来求解电路中的各种参数。
这些技巧在实际电路分析中都有着重要的应用，我们需要根据具体情况选择合适的技巧进行分析。
总之，电路分析是电子工程中的重要基础知识，它涉及到电路的设计、分析和优化。
在电路分析中，我们需要掌握一些基本的方法和技巧，以便能够准确地分析和解决各种电路问题。
希望本文介绍的电路分析方法能够帮助读者更好地理解和掌握电路分析的技巧，从而更好地应用于实际工程中。
电路的分析方法
G12，G21——G12＝G21，节点1和节点2之间的互电导，是连接点节点1 和节点2之间的各支路电导之和的负值，
即 G12＝G21＝－(G3＋G4) ， 由于假设节点电位的参考方向总是由独立节点指向参考节点，所以各 节点电位在自电导中所引起的电流总是流出该节点的，在节点方程左边流 出节点的电流取“＋”号，因而自电导总是正的，但在另一节点电位通过 互电导引起的电流总是流入本节点的，在节点方程左边流入节点的电流取 “－”号，因而互电导总是负的；
式中， G11 ——节点1的自电导，是与节点1相连接的各支路电导之和， 即 G11＝G1＋G2＋G3＋G4 ；
G22 ——节点2的自电导，是与节点2相连接的各支路电导之和， 即 G22＝G3＋G4＋G5＋G6；
电 路 的 分 析 方 法
节 点 电 压 法
1.2
1 节点电压法的基本思想
第 12 页
第6页
电 路 的 分 析 方 法
支 路 电 流 法
1.1
例1-6
如下图所示，试求电路中的U1和I2。
对回路1
－20I1＋U1－20I3＝0
对回路2
20I2＋30I4－U1＝0
对回路3
20I3－30I4－20＝0
联立方程，解得：
I＝0.95A，I1＝－0.25A，I2＝0.75A I3＝0.7A，I4＝－0.2A，U1＝9V
（1）
为了将方程用节点变量 V1，V2 表示，根据欧姆定律可得
I1 ＝ G1 V1 I3 ＝ G3 (V1 － V2) I5 ＝ G5 V2
， I2 ＝ G2 V1 ， I4 ＝ G4 (V1 － V2) ， I6 ＝ G6 V2
（2）
电 路 的 分 析 方 法
四种常用的电路分析法
四种常用的电路分析法
常用分析电路的方法有以下几种：
1、直流等效电路分析法
在分析电路原理时，要搞清楚电路中的直流通路和交流通路。
直流通路是指在没有输入信号时，各半导体三极管、集成电路的静态偏置，也就是它们的静态工作点。
交流电路是指交流信号传送的途径，即交流信号的来龙去脉。
在实际电路中，交流电路与直流电路共存于同一电路中，它们既相互联系，又互相区别。
直流等效分析法，就是对被分析的电路的直流系统进行单独分析的一种方法，在进行直流等效分析时，完全不考虑电路对输入交流信号的处理功能，只考虑由电源直流电压直接引起的静态直流电流、电压以及它们之间的相互关系。
电路中常用电路分析方法讲解
电路中常用电路分析方法讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等，每种电路分析方法的原理及其适用范围是不同的，本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。
一支路电流法 1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律（KCL、KVL）列方程组进行求解。
2、支路电流法的解题步骤（1）确定电路中支路、节点、网孔的数目。
其中，支路个数用b表示、节点个数用n表示、网孔个数用m表示；（2）在图中标出各支路电流的参考方向，对选定的回路标出回路循行方向；（3）应用KCL对结点列出(n－1)个独立的节点电流方程；（4）应用KVL对回路列出b－(n－1)个独立的回路电压方程（通常可取网孔列出）；（5）联立求解b个方程，求出各支路电流。
3、支路电流法的适用范围如果用手工进行计算时，一般适用于支路个数不大于3的情况下，用手工计算方程组比较方便，如果支路个数大于3的情况下用手工计算就比较麻烦了。
支路个数较多的情况下可以用矩阵结合matlab进行计算。
二节点电压法采用回路电流法。
对于b个支路，n个节点的电路，只需列出[b-(n-1)]个方程，即网孔m个数方程，就可以解出各个支路电流，比支路电流法要方便的多。
但是有时存在这样的电路，即支路较多而节点较少的电路。
如下图电路中，有5条支路，2个节点，若用回路电流法求解，也需列出4个独立方程式，如果采用节点电压法则更加方便求解。
1、什么是节点电压法以基尔霍夫电流定律为基础，先求出各节点与参考点之间的电压，然后运用欧姆定律求出各支路电流的方法。
2、节点电压法计算步骤本文主要讨论两节点电路，节点电压法计算步骤如下。
（1）选定电路中一个节点为参考节点用接地符号表示，另一个节点的节点电位作为电路变量。
（2）列写关于节点电位的节点电压方程，如下式所示。
式中，分子表示电源的电流的代数和，电源电流有两部分构成，一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻；另一部分电流源输出的电流。
电路故障分析的方法
电路故障分析的方法
1. 观察法：检查电路中的零部件，如电阻、电容、电感、开关等是否正常，观察是否有破损、变形或电路板上的烧化等现象。
2. 测量法：使用万用表、示波器等测试仪器对电路进行电压、电流、频率等参数的测量，找出异常部位。
3. 替换法：通过替换电路中的零部件或输入信号，以判断哪个部分出了问题。
4. 分离法：将电路分成若干部分，逐一排查，最终找出故障所在。
5. 对比法：将正常电路和故障电路进行对比，找出两者之间的区别和异常之处。
6. 综合法：结合以上各种方法进行综合分析，找出最可能的故障原因。
基本电路分析方法
基本电路分析方法在电子电路领域中，基本电路分析方法是一种重要的技术，用于分析和解决各种电路中的问题。
本文将介绍几种常用的基本电路分析方法，并对其原理和应用进行详细阐述。
一、节点分析法节点分析法是一种基本的电路分析方法，它通过对电路中的节点进行分析，以确定各节点的电压值。
该方法适用于线性电路和非线性电路的分析。
使用节点分析法时，首先需要标记各个节点，并选择一个节点作为参考节点，通常选择电源的负极或接地点作为参考节点。
然后，根据电流的连续性原理和基尔霍夫电流定律，建立节点电流方程，进而解得各节点的电压值。
节点分析法的优点是计算相对简单，适用于较为复杂的电路。
但是，当电路节点较多时，求解节点电压的方程会变得繁琐，需要进行复杂的代数运算。
二、支路电流法支路电流法是另一种常用的电路分析方法，它通过分析电路中的支路电流来解决问题。
该方法适用于直流电路和交流电路的分析。
使用支路电流法时，首先需要标记各个支路电流，并选择一个参考方向。
然后，根据基尔霍夫电压定律和欧姆定律，建立支路电流方程组，进而解得各支路电流的值。
支路电流法的优点是适用于解决含有多个独立源的电路问题，并且计算过程相对简单。
但是，当电路比较复杂时，构建支路电流方程组会变得复杂，需要进行较多的代数运算。
三、戴维南-诺顿等效方法戴维南-诺顿等效方法是一种常用的电路分析方法，它可以将复杂的电路转化为简单的等效电路，从而简化分析过程。
该方法适用于有源电路和无源电路的分析。
使用戴维南-诺顿等效方法时，首先需要确定电路中的一对端点，并计算出在这对端点之间的等效电阻和等效电流或电压。
然后，通过等效电路进行分析和计算，得到所需的电流或电压值。
戴维南-诺顿等效方法的优点是简化了复杂电路的分析过程，使问题求解更加便捷。
同时，该方法还可以将电路的负载和源分离，方便了对电路的进一步设计和优化。
总结起来，基本电路分析方法包括节点分析法、支路电流法和戴维南-诺顿等效方法。
它们各具特点，在不同情况下选择合适的方法可以更高效地解决电路问题。
电路分析方法
电路分析方法电路分析是电子工程的基础，通过对电路中各个元件和节点的分析，获取电路中电流、电压、功率等参数的方法和技巧。
本文将介绍几种常用的电路分析方法。
一、基本理论在进行电路分析前，需要了解以下几个基本理论：1. 电流和电压：电流是电荷在单位时间内通过导体中的量，单位为安培(A)；电压是推动电荷在导体中流动的力量，单位为伏特(V)。
2. 电阻和电导：电阻是电流流过导体时产生的阻力，单位为欧姆(Ω)；电导是电阻的倒数，表示材料导电能力的指标。
3. 串联和并联：串联是指将多个元件依次连接在一起，形成电流只有一个路径的电路；并联是指将多个元件同时连接在一起，形成电压相同的电路。
4. 基尔霍夫定律：基尔霍夫定律包括电流定律和电压定律。
电流定律指出，在一个节点处，流入该节点的电流等于流出该节点的电流之和；电压定律指出，在一个闭合回路中，电压的代数和等于零。
二、直流1. 基尔霍夫定律法：根据基尔霍夫定律，可以列出线性方程组来解析电流和电压的分布。
通过使用高斯消元法、克拉默法则等线性代数方法，可以求解未知电流和电压。
2. 超节点法：将具有相同电压的元件和节点合并成超节点，通过对超节点应用基尔霍夫定律进行分析。
这种方法适用于电压源和电流源在电路中均匀分布的情况。
三、交流1. 复数法：使用复数法对电路中的元件和信号进行分析。
将电流和电压表示为复数形式，通过对复数之间的运算和代数方程的分析，得到电路中各个元件的电流和电压。
2. 相量图法：通过将交流信号表示为相量图，在相量图上进行矢量运算和几何方式的计算。
通过相量图法可以直观地理解电路中的相位差、幅值和功率的分布。
3. 频域法：通过将交流信号转换到频域进行分析。
使用傅里叶变换或拉普拉斯变换将时域信号转换为频域信号，通过对频域信号的分析得到电路中各个频率成分的信息。
四、计算工具和软件在电路分析中，可以使用计算工具和电路仿真软件辅助分析。
常用的计算工具有示波器、万用表和函数发生器，常用的电路仿真软件有Multisim、PSpice等。
电路分析方法
电路分析常见的方法电路图是电学的重要内容。
许多电学题一开头就有一句“如图所示的电路中”如果把电路图辨认错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没”的局面，所以分析电路是解题的基础。
分析电路常见的方法有以下几种。
一、电流分析法即从电源正极出发，沿接线寻找电流的通路，回到电源负极。
例1、如图所示，(1)如果只闭合开关S1、S2时，灯泡L1、L 2是怎样连接的?(2)如果只闭合S3，L1、L 2又是怎样连接的? (3)如果只闭合S2、S3，L2还会亮吗?(1)当闭合开关S1、S2时，电流从电源正极出发，首先到达B点分成两条支路，一条支路电流经S1 、L2到C点，另一条支路经L1 到C点。
两股电流从B点分开到C点汇合，最后合在一起经S2流至A 点，回到电源负极，所以这两条支路中的L1和L2是并联。
(2)当只闭合开关S3时，电流从电源正极出发至B 点，流经L1、L2和S3后，从A 点回到电源负极，流经两灯泡的是同一股电流，所示L1、L2是串联。
(3)当S2、S3同时闭合时，情况发生了变化，电流从B点经L1可以通过S2直接到A 点，回到电源负极，不必再经L2和S3，也就是说S2闭合以后，L2被短路了,短路时L2上无电流流过，所以L2不会亮。
二、先干后支法即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果电流的路径只有一条（无分支点），则各元件之间为串联；如果有，则为并联或者混连，画图时采用先干后支（电源与分支和汇合点之间为干路，分支和汇合点之间为之间为支路）的办法。
此方法学生容易接受。
例2、分析电路的连接方式步骤（1）找分支点和汇合点A为分支点，B为汇合点。
步骤（2）先干后支（先画干路，后画支路）上图红色标识为干路（分支点、汇合点与电源正、负极之间为干路），首先画出干路连接情况。
绿色和蓝色为支路，接着画支路情况。
完成作图如下。
练习：分析S1闭合；S2闭合；S1 S2同时闭合；S1 S2同时断开电路的连接情况。
常见的四种电路及其分析方法
常见的五种电路及其分析方法湖北省大悟县第一中学 432800 徐高本1．静态电路用等效法分析弄清电路中各电阻元件的连接方式,把握电路在稳定状态时所具有的上述两个特点,是解决稳态含容直流电路问题的关键.例6.如图6所示，在A 、B 两点间接一电动势为4V ，内电阻为1Ω的直流电源，电阻R 1、R 2、R 3的阻值均为4Ω，电容器的电容为30μF,电流表的内阻不计，求：（1）电流表的读数；（2）电容器所带的电量； （3）断开电源后，通过R 2的电量。
分析与解：（1）A rR EI 8.03=+=（2）C CIR CU Q R 533106.9-⨯===（3） 断开电源，R 1与R 2并联，与R 3、C 构成放电回路。
所以通过R 2的电量C QQ 52108.42-⨯==. 非理想电表的读数问题同学们在求非理想电压表或非理想电流表的读数时，只要将电压表看作电阻R V ，求出R V 两端的电压就是电压表的示数；将同学们在求非理想电压表或非理想电流表的读数时，只要将电压表看作电阻R V ，求出R V 两端的电压就是电压表的示数；将电流表看作电阻R A ，求出通过R A 的电流就是电流表的示数。
例5．阻值较大的电阻R 1和R 2串联后，接入电压U 恒定的电路，如图4所示，现用同一电压表依次测量R 1与R 2的电压，测量值分别为U 1与U 2，已知电压表内阻与R 1、R 2相差不大，则：A ．U 1+U 2=U ；B ．U 1+U 2<U ；C ．U 1/U 2=R 1/R 2；D ．U 1/U 2≠R 1/R2 分析与解：正确答案是B 、C ，电压表是个特殊的“电阻”， 第一它的电阻R v 阻值较大；第二该“电阻”的电压是已知的， 可以从表盘上读出，当把电压表与R 1并联后，就等于给R 1并联 上一个电阻R v ，使得电压表所测的电压U 1是并联电阻的电压，由于R R R R R VV<+11，所以U 1小于R 1电压的真实值，同理测量值U 2也小于R 2电压的真实值，因此U 1+U 2<U ，选项B 正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。
通过电路图可以知道实际电路的情况。
这样我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。
在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功。
我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。
给大家总结了四大常用的分析电路的方法，以及每种方法适合的电路类型和分析步骤。
1、时间常数分析法
时间常数分析法主要用来分析R,L,C和半导体二极管组成电路的性质，时间常数是反映储能元件上能量积累快慢的一个参数，如果时间常数不同，尽管电路的形式及接法相似，但在电路中所起的作用是不同的。
常见的有耦合电路，微分电路，积分电路，钳位电路和峰值检波电路等。
2、频率特性分析法
频率特性分析法主要用来分析电路本身具有的频率是否与它所处理信号的频率相适应。
分析中应简单计算一下它的中心频率，上下限频率和频带宽度等。
通过这种分析可知电路的性质，如滤波，陷波，谐振，选频电路等。
3、直流等效电路分析法
在分析电路原理时，要搞清楚电路中的直流通路和交流通路。
直流通路是指在没有输入信号时，各半导体三极管、集成电路的静态偏置，也就是它们的静态工作点。
交流电路是指交流信号传送的途径，即交流信号的来龙去脉。
在实际电路中，交流电路与直流电路共存于同一电路中，它们既相互联系，又互相区别。
直流等效分析法，就是对被分析的电路的直流系统进行单独分析的一种方法，在进行直流等效分析时，完全不考虑电路对输入交流信号的处理功能，只考虑由电源直流电压直接引起的静态直流电流、电压以及它们之间的相互关系。
直流等效分析时，首先应绘出直流等效电路图。
绘制直流等效电路图时应遵循以下原则：电容器一律按开路处理，能忽略直流电阻的电感器应视为短路，不能忽略电阻成分的电感器可等效为电阻。
取降压退耦后的电压作为等效电路的供电电压;把反偏状态的半导体二极管视为开路。
4、交流等效电路分析法
交流等效电路分析法，就是把电路中的交流系统从电路分分离出来，进行单独分析的一种方法。
交流等效分析时，首先应绘出交流等效电路图。
绘制交流等效电路图应遵循以下原则：把电源视为短路，把交流旁路的电容器一律看面短路把隔直耦合器一律看成短路。
