扩孔型机械锚栓和自切锚栓简介

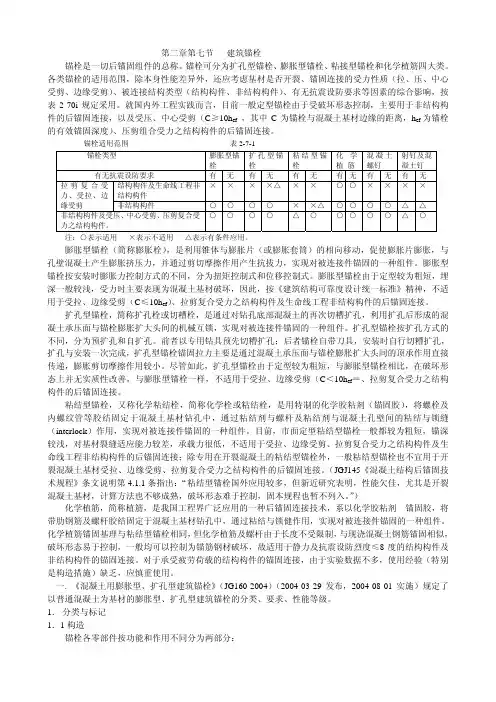

12第二章第七节建筑锚栓
FZA14×80 M10D/20 60657
▇
14 60
FZA14×100 M10D/40 60658
▇
14 60
FZA18×100 M12D/20 60684
▇
18 80
FZA18×130 M12D/50 60685
▇
18 80
FZA22×125 M16D/25 60663
▇
22 100
t fix
最大锚 固厚度
mm
10 10 30 20 40 20 50 25
M
螺杆 直径
M8 M8 M8 M10 M10 M12 M12 M16
SW
扳手 开口 mm 13 13 13 17 17 19 19 24
型号
FZA10×40 M6/10 FZA12×40 M8/15 FZA12×50 M8/15 FZA14×40 M10/25 FZA14×60 M10/25 FZA18×80 M12/25 FZA22×100 M16/60 FZ5 60716 60718 60719 60721 60724 60725
混凝土基材，计算方法也不够成熟，破坏形态难于控制，固本规程也暂不列入。”）
化学植筋，简称植筋，是我国工程界广泛应用的一种后锚固连接技术，系以化学胶粘剂—锚固胶，将
带肋钢筋及螺杆胶结固定于混凝土基材钻孔中，通过粘结与锁健作用，实现对被连接件锚固的一种组件。
化学植筋锚固基理与粘结型锚栓相同，但化学植筋及螺杆由于长度不受限制，与现浇混凝土钢筋锚固相似，
孔壁混凝土产生膨胀挤压力，并通过剪切摩擦作用产生抗拔力，实现对被连接件锚固的一种组件。膨胀型
锚栓按安装时膨胀力控制方式的不同，分为扭矩控制式和位移控制式。膨胀型锚栓由于定型较为粗短，埋

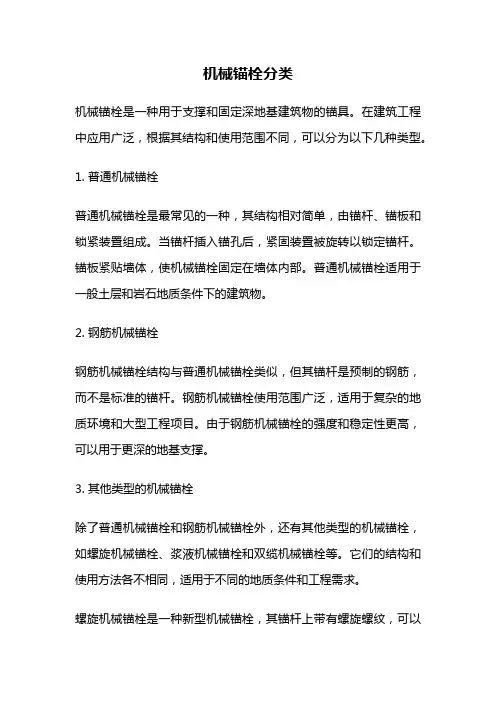

机械锚栓分类
机械锚栓分类
机械锚栓是一种用于支撑和固定深地基建筑物的锚具。
在建筑工程中应用广泛，根据其结构和使用范围不同，可以分为以下几种类型。
1. 普通机械锚栓
普通机械锚栓是最常见的一种，其结构相对简单，由锚杆、锚板和锁紧装置组成。
当锚杆插入锚孔后，紧固装置被旋转以锁定锚杆。
锚板紧贴墙体，使机械锚栓固定在墙体内部。
普通机械锚栓适用于一般土层和岩石地质条件下的建筑物。
2. 钢筋机械锚栓
钢筋机械锚栓结构与普通机械锚栓类似，但其锚杆是预制的钢筋，而不是标准的锚杆。
钢筋机械锚栓使用范围广泛，适用于复杂的地质环境和大型工程项目。
由于钢筋机械锚栓的强度和稳定性更高，可以用于更深的地基支撑。
3. 其他类型的机械锚栓
除了普通机械锚栓和钢筋机械锚栓外，还有其他类型的机械锚栓，如螺旋机械锚栓、浆液机械锚栓和双缆机械锚栓等。
它们的结构和使用方法各不相同，适用于不同的地质条件和工程需求。
螺旋机械锚栓是一种新型机械锚栓，其锚杆上带有螺旋螺纹，可以
更好地锚固在土壤中。
浆液机械锚栓是一种通过注入浆液的方式，使机械锚栓与墙体更加牢固的锚具。
双缆机械锚栓则是一种在弱土层中使用的机械锚栓，其锚杆有两根缆绳，使机械锚栓更加稳定。
总体而言，机械锚栓是一种可靠的地基支撑材料。
不同类型的机械锚栓适用于不同的地质条件和工程需求，建筑工程中应根据实际情况选择合适的机械锚栓。
锚栓分类及选用
锚栓分类及选用1.1 锚栓是指利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓。
锚栓按照其适用范围可分为两种：适用于开裂混凝土（锚固区混泥土受拉）和不开裂混凝土（锚固区混泥土受压）的锚栓；按照其工作原理可分为两类：膨胀型锚栓、扩底型锚栓和化学锚栓。
1.2 膨胀型锚栓是指利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓(图A．1．2-1、图A．1．2-2)。
新规范要求下，可采用扭矩控制式膨胀锚栓或扩底机械锚栓，但是不能采用位移控制式膨胀锚栓。
图A．1．2-1 扭矩控制式膨胀型锚栓示意1—套筒；2—膨胀片；3—螺杆；4—内螺纹活动锥；5—膨胀锥头图A．1．2-2 位移控制式膨胀型锚栓示意1—膨胀锥；2—内螺纹膨胀套筒；3—外螺纹膨胀套筒；4—膨胀杆1.3 扩底型锚栓是指通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓。
根据扩孔工序的先后，扩底型锚栓可分为模扩底普通锚栓和自扩底专用锚栓(图A．1．3)。
图A．1．3 扩底型锚栓示意1—螺杆；2—膨胀套筒；3—膨胀锥头；4—直孔；5—扩孔；6—刀头1.4 化学锚栓是指由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。
化学锚栓按照其适用范围可分为两种：适用于开裂混凝土的化学锚栓及适用于不开裂混凝土的化学锚栓。
按照受力机理可分为两种：普通化学锚栓和特殊倒锥形化学锚栓(图A．1．4)。
特殊倒锥形化学锚栓，在安装时通过锚固胶与倒锥形螺杆之间滑移可形成类似于机械锚栓的膨胀力。
图A．1．4 化学锚栓示意1—锚固胶；2—标准螺纹全牙螺杆；3—倒锥形螺杆在工程中，锚栓的选用参见《混泥土结构后锚固技术规程》-JGJ145-2013：注：1、表中受压是指锚板受压，锚栓本身不承受压力；2、适用于开裂混凝土的锚栓是指满足开裂混凝土及裂缝反复开合下锚固性能要求的锚栓。
后扩底机械锚栓施工方法
后扩底机械锚栓施工方法一、引言扩底机械锚栓是一种常用于土壤和岩石中的地下支护工法，广泛应用于建筑、地铁、隧道等工程中。
本文将介绍扩底机械锚栓的施工方法，包括前期准备工作、机械锚栓的选择与布置、施工步骤等。
二、前期准备工作1. 地质勘探：在施工前，需要进行地质勘探，了解地层情况，确定机械锚栓的布置方案。
2. 设计方案：根据地质勘探结果，制定机械锚栓的设计方案，包括锚杆直径、锚杆间距、锚杆长度等参数。
3. 施工方案：根据设计方案，制定施工方案，包括施工步骤、施工工艺、施工时间等。
三、机械锚栓的选择与布置1. 机械锚栓的选择：根据设计要求和地质条件，选择合适的机械锚栓，常见的有螺纹锚栓、膨胀锚栓等。
2. 机械锚栓的布置：按照设计方案，在地下空间中确定机械锚栓的布置位置和间距。
布置时要考虑施工方便性、支护效果等因素。
四、施工步骤1. 钻孔：根据机械锚栓的设计要求，在地下空间中进行钻孔，钻孔深度要达到设计要求，并保持垂直度。
2. 清洁孔眼：用气压钻或冲击器等工具清洁钻孔孔眼，确保孔眼内无杂物，以便后续注浆。
3. 注浆：将注浆材料按照设计要求注入钻孔孔眼，注浆材料要充分填充孔眼，并且能够提供足够的支护力。
4. 安装锚杆：将预先制作好的机械锚栓安装到钻孔孔眼中，锚杆要与孔眼充分贴合，保证支护效果。
5. 固结锚杆：通过旋转、拉拔等方式，固结机械锚栓与地下空间，使其能够提供足够的支护力。
6. 预应力处理：根据设计要求，对机械锚栓进行预应力处理，提高其承载能力和稳定性。
7. 后续处理：根据施工方案，对机械锚栓进行后续处理，包括清理钻孔周围的杂物、检查锚杆连接是否牢固等。
五、施工注意事项1. 施工现场要保持整洁，定期清理钻孔周围的杂物，以免影响施工质量。
2. 施工人员要具备一定的技术和安全意识，严格遵守施工规范和操作规程，确保施工安全。
3. 施工过程中要定期检查机械锚栓的质量和连接情况，发现问题及时处理，确保施工质量。

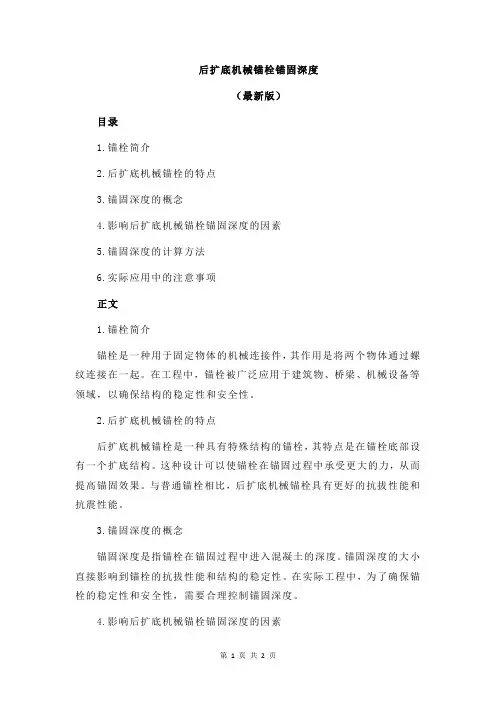

后扩底机械锚栓锚固深度
后扩底机械锚栓锚固深度（最新版）目录1.锚栓简介2.后扩底机械锚栓的特点3.锚固深度的概念4.影响后扩底机械锚栓锚固深度的因素5.锚固深度的计算方法6.实际应用中的注意事项正文1.锚栓简介锚栓是一种用于固定物体的机械连接件，其作用是将两个物体通过螺纹连接在一起。
在工程中，锚栓被广泛应用于建筑物、桥梁、机械设备等领域，以确保结构的稳定性和安全性。
2.后扩底机械锚栓的特点后扩底机械锚栓是一种具有特殊结构的锚栓，其特点是在锚栓底部设有一个扩底结构。
这种设计可以使锚栓在锚固过程中承受更大的力，从而提高锚固效果。
与普通锚栓相比，后扩底机械锚栓具有更好的抗拔性能和抗震性能。
3.锚固深度的概念锚固深度是指锚栓在锚固过程中进入混凝土的深度。
锚固深度的大小直接影响到锚栓的抗拔性能和结构的稳定性。
在实际工程中，为了确保锚栓的稳定性和安全性，需要合理控制锚固深度。
4.影响后扩底机械锚栓锚固深度的因素影响后扩底机械锚栓锚固深度的因素主要有以下几点：（1）混凝土的强度和密度：混凝土的强度和密度越高，锚栓的锚固深度就越大。
（2）锚栓的材料和尺寸：锚栓的材料和尺寸直接影响到锚栓的抗拔性能，从而影响锚固深度。
（3）扩底结构的尺寸和形状：扩底结构的尺寸和形状会影响到锚栓在混凝土中的锚固效果，进而影响锚固深度。
（4）锚固过程中的施工条件：例如混凝土的浇筑质量、锚栓的插入速度等，也会对锚固深度产生影响。
5.锚固深度的计算方法在实际工程中，后扩底机械锚栓的锚固深度一般采用经验公式或试验方法进行计算。
经验公式是根据大量工程实践总结得出的，具有一定的参考价值。
但为了确保锚栓的稳定性和安全性，建议在实际计算时采用试验方法，通过模拟实际工况进行测试，以确保计算结果的准确性。
6.实际应用中的注意事项在实际应用中，为确保后扩底机械锚栓的稳定性和安全性，需要注意以下几点：（1）合理选择锚栓的材料和尺寸，以满足工程需求。
（2）确保混凝土的强度和密度达到设计要求，以提高锚栓的锚固深度。
喜利得后扩底机械锚栓FTM_HMU_中文版
HMU-PF M12x80 80 160 90 90 300 150 240 120
HMU-PF M16x100 100 200 100 100 300 150 300 150
HMU-PF M16x125 125 250 100 100 375 188 375 188
混凝土锥体破坏临界 scr,N 间距 混凝土锥体破坏临界 ccr,N 边距
b) 对于间距（边距）小于临界间距（临界边距）的工况，设计承载力必须折减。 劈裂破坏的临界间距和临界边距仅适用于非裂缝混凝土。对于裂缝混凝土，取决于混凝土锥体破坏的临界间距和临界 边距。
简化设计方法
简化设计方法参考 ETAG 001, 附录 C. 承载力设计值依据 ETA-14/0069, 签发于 2014-04-02. 混凝土强度影响 边距影响 间距影响 适合两个锚栓的群锚。 （设计方法也适用于两个以上锚栓的群锚或多边距的工况。影响因 素必须考虑各项独立的间边距。由此计算出的承载力设计值偏安全，会比依据 ETAG 001， 附录 C 计算出的值低。为避免此情况，建议采用锚栓设计软件 Profis anchor） 设计方法基于以下简化： 无其他荷载作用于单根锚栓（无偏心） 数据仅适合单根锚栓。
承载力设计值 非裂缝混凝土 锚栓尺寸 有效锚固深度 hef ≥ 抗拉承载力 NRd 抗剪承载力 VRd HMU-PF [mm] [kN] [kN] M12x80 80 24,1 27,0 M16x100 100 33,7 50,2 M16x125 125 47,1 50,2 M12x80 80 13,3 27,0 裂缝混凝土 M16x100 100 24,0 48,0 M16x125 125 26,7 50,2
HMU-PF 锚栓紧固技术手册 自切底锚栓
什么是锚栓？什么是化学锚栓和机械锚栓？锚栓用在哪里？
锚栓第一点，什么是锚栓：锚栓是相对于预埋而言后锚固技术应用的俗称（通俗的说就是同预埋产生的效果是一样的，做法不同而已），该技术起源于欧洲。
锚栓可用于各种幕墙、大理石干挂施工中的后加埋件安装，也可用于设备安装，公路、桥梁护栏安装；建筑物加固改造等场合。
预埋技术是非常传统且普遍的施工技艺，但是其存在一定的缺陷，因为在实际应用中，大型建筑物由于预先设计的埋预位置时，往往会在施工过程中容易出现移位和尺寸的误差，这样会导致在后续的施工安装无法对应，由于碰到这样的现场施工问题，后锚固技术便应运而生。
第二点，锚栓的主要用途及特点：它主要应用于建工行业，其作用是将承载物固定于主体结构上，使其能够承受外届条件的作用，包括应对自然灾害的伤害。
后锚固技术的核心是安全可靠合理。
比如：1.适用于安全度要求极高的场合，核电站等。
2.工业厂房，输送系统，起重系统中大型设备的安装和固定。
3.各种幕墙结构和钢结构的连接和固定。
4.民用建筑各种管道如水电管道，消防管道的安装和固定。
5.铁路，隧道，桥梁等各类管道，线缆支架的安装固定。
6.各种防盗门，防火门，防盗窗的安装。
第三点，锚栓的特点：1.具有极高的承载能力，抗疲劳，抗震动，安全可靠。
2.膨胀应力小，适用于小边距小间距离的安装固定。
3.锚栓上有明显的安装刻度，安装方便。
4.根据不同的使用环境有不同的材质，满足客户的各种需求。
5.品种规格齐全，也可以根据施工的要求定做各种特殊规格的产品。
6.后扩底机械锚栓有专用的扩孔钻头，可快速扩孔，安装快捷。
第四点，锚栓分类：锚栓分为两大类，一是粘接行锚栓（化学锚栓），二是金属锚栓。
化学锚栓的主要缺陷是存在老化和耐温性能的问题的，由于粘合物都是有机化学物，所以必定存在老化现象；优点是不会发生位移。
金属锚栓是未来的主流趋势，金属锚栓又分为两大类，一类是摩擦型，其缺陷是在一定条件下会发生位移，目前摩擦型锚栓处于淘汰过程中。
第二类是切扩型，分自切型和扩底型，优点安全可靠较好，价格适中，使用方便，能较好地解决位移的问题，又不存在老化问题，是目前安全性最好的锚固产品。
产品介绍及技术参数
1、产品介绍那比石（Nabis）品牌机械锁键型切、扩式机械锚栓有三大系列产品：ZQ自切式机械锚栓、HK后扩式机械锚栓、KQ扩切一体式机械锚栓，以及专用安装工具扩底钻头。
z ZQ自切式机械锚栓ZQ自切式机械锚栓具有自切型机械锁键，不需要使用专用扩底工具，通过施加扭矩将机械锁键切入混凝土来完成锚固作用。
其安装方便、锚固效果安全可靠，是具有高负荷能力的重型机械锚栓。
产品由锥母、自切锁键、套管、螺栓、螺母、垫圈组成。
z HK后扩式机械锚栓HK后扩式机械锚栓具有后扩型机械锁键，需要使用专用扩底工具，并通过施加扭矩利用锚孔底部扩孔孔壁与锚栓机械锁键相切形成的锁键效应来完成锚固作用。
其锚固效果更安全可靠，是更高级别的重型机械锚栓。
产品由锥母、后扩锁键、套管、螺栓、螺母、垫圈组成。
z KQ扩切一体式机械锚栓KQ扩切一体式机械锚栓具有自切型及后扩型双重机械锁键，需要使用专用扩底工具，并通过施加扭矩利用双机械锁键来完成锚固作用。
其具有自切和后扩双重性能，锚固效果最安全可靠，是国内外唯一最高级别的重型机械锚栓。
产品由锥母、扩切一体锁键、套管、螺栓、螺母、垫圈组成。
z专用安装工具—扩底钻头扩底钻头是与机械锚栓相配套的专用锚孔底部扩孔工具，其操作简单，扩底成孔规则、精准，是国内最科学的专用扩底工具。
z铁路专用型机械锚栓铁路专用型机械锚栓特设有防腐蚀密封环，以满足铁路建设的特殊需求。
2、产品适用范围z构件张力区的锚固。
z动载荷、疲劳载荷、风载荷、地震载荷、振动载荷、冲击载荷的固定。
z适合干孔和湿孔。
z各类幕墙结构与主体结构的连接固定。
z重型机械设备等高负载的安装固定。
z工业民用建筑各种水电、暖气、消防、通风管道的安装固定。
z钢结构梁、柱、牛腿、托架及各种支撑等的安装固定。
z地铁、铁路、隧道各类管道、电缆线路的固定。
z传送系统、管道桥架和导轨的安装固定。
z道路、铁路、桥梁等隔音板及其它挡板护栏的安装固定。
z广告牌、广告屏等安装固定。
抗震行业技术标准
抗震行业技术标准1、抗震支吊架在地震中应对建筑机电工程设施给予可靠保护，承受来自任意水平方向的地震作用。
2、抗震构件必须满足《建筑机电工程抗震设计规范》的要求，不得采用非标产品或低于规范要求的产品。
3、抗震支撑用锚栓应采用膨胀型锚栓（后括底锚栓或自切底锚栓），锚栓材质登记不低于8.8级。
锚栓应提供非开裂混凝土下的抗拉及抗剪力检测报告。
4、固定抗震支吊架所用的锚栓采用具有适用于混凝土开裂区的带机械锁键效应的扩孔型机械、锚栓（包括自切底和模切底两种扩底方式）。
5、紧固锚栓钢材等级采用8.8级钢、螺杆、套筒、螺母、垫片等全部零件表面采用热镀锌性防腐工艺，镀锌层厚度不小于50um。
适用于开裂和未开裂混凝土，锚栓能在开裂的混凝土下适用，裂缝宽度不小于0.3mm锚栓设计值应按开裂混凝土条件取值，能够提供权威机构的开裂混凝土认证报告（开裂混凝土工况下的抗拉和抗剪承载力检测报告）。
6、后扩底锚栓应通过国家权威机构的防火测试，并提供消防产品防火测试报告，耐火时间不少于180分钟。
7、抗震支吊架系统由C型成品槽钢、专用抗震连接件、抗震管卡、裂缝混凝土用后扩底锚栓或者钢结构粱夹组成，抗震连接件与槽钢通过机械连接可以随意调节抗震支吊架的尺寸、高度。
抗震支吊架现场应做到不焊接，并由锚栓与原有混凝土结构可靠连接，钢结构采用梁夹固定。
8、41mm*21mm，41mm*41mm，41mm*52mm，41mm*62mm，41mm*72mm，41mm*82mm，U型槽钢尺寸；长度为3000mm或6000mm的标准型材，便于以后管道安装、维护和扩展使用；槽钢壁厚应≥20mm，连接件厚度应≥4mm。
为保证抗震支吊架的纵向刚度及减少变形，确保在各专业安装及运营期间抗震支吊架的安全稳定，抗震支吊架斜撑的槽钢截面不应小于41×41。
斜撑杆件长细比不大于200。
双拼槽钢须采用可靠焊接或铆接方式，以保证双拼槽钢的整体的传力可靠及长期性能。
混凝土用膨胀型、扩孔型建筑锚栓
混凝土用膨胀型、扩孔型建筑锚栓建筑工程中，锚栓是一种重要的连接件，用于将建筑结构固定在地面或其他结构上。
随着建筑工程的不断发展，锚栓的种类也越来越多，其中膨胀型、扩孔型建筑锚栓是比较常用的一种。
一、膨胀型建筑锚栓膨胀型建筑锚栓是一种通过膨胀力将锚栓固定在混凝土中的连接件。
它的结构比较简单，由锚杆、锚套和膨胀管组成。
在使用时，将锚杆插入锚套中，并将锚套安装在混凝土孔洞中，然后将膨胀管插入锚杆中，并用锤子将膨胀管敲入锚套中，使膨胀管与锚套紧密贴合。
最后，用扳手旋转锚杆，使膨胀管内的膨胀剂膨胀，产生强大的膨胀力，将锚栓固定在混凝土中。
膨胀型建筑锚栓具有安装简单、使用方便、固定力强等优点，广泛应用于建筑工程中。
但是，由于膨胀力的大小受到混凝土强度、孔洞直径、锚杆长度等因素的影响，因此在使用时需要根据具体情况进行选择。
二、扩孔型建筑锚栓扩孔型建筑锚栓是一种通过扩大混凝土孔洞来固定锚栓的连接件。
它的结构比较复杂，由锚杆、锚套、膨胀体和扩孔套管等多个部件组成。
在使用时，将锚杆插入锚套中，并将锚套安装在混凝土孔洞中，然后将膨胀体插入锚杆中，并用锤子将扩孔套管敲入锚套中，使扩孔套管与锚套紧密贴合。
最后，用扳手旋转锚杆，使膨胀体在扩孔套管内膨胀，同时扩大混凝土孔洞，产生强大的固定力，将锚栓固定在混凝土中。
扩孔型建筑锚栓具有固定力强、适用范围广等优点，但由于安装过程比较复杂，需要专业技术人员进行操作，因此使用时需要谨慎选择。
三、膨胀型、扩孔型建筑锚栓的比较膨胀型、扩孔型建筑锚栓各有优缺点，具体应用时需要根据实际情况进行选择。
下面对两种建筑锚栓进行比较：1、固定力膨胀型建筑锚栓的固定力大小受到混凝土强度、孔洞直径、锚杆长度等因素的影响，因此在使用时需要根据具体情况进行选择。
而扩孔型建筑锚栓通过扩大混凝土孔洞来增加固定力，因此其固定力相对较大。
2、安装难度膨胀型建筑锚栓安装简单、使用方便，不需要专业技术人员进行操作。
而扩孔型建筑锚栓安装比较复杂，需要专业技术人员进行操作。
自切、后扩、化学锚栓文字说明
NJMKT自切底锚栓NJMKT-UA/S产品描述：具有自切型的机械锁键效应，不需要专门的扩孔钻头。
安装方便，性能可靠，旋紧即可受力。
旋紧到安装扭矩时，保证了在埋深不足时锚固物的安全性。
在长期荷载、循环荷载以及地震作用下的抗拉、抗剪能力均可达到要求。
产品由：螺杆、环形剪切刃口、推力套管、垫片、螺母组成。
锚栓材质：普通 4.9级和8.8级、10.8级、12.9级碳钢，A4-80不锈钢等。
表面为镀锌处理：·镀锌镀层厚度≥5微米，应用于普通室内外环境；·镀锌镀层厚度＞50微米，应用于腐蚀环境；·表面处理还可以根据防腐要求提升，可进行渗锌或更高的防腐处理；·A4—80不锈钢，应用于腐蚀环境。
产品特征：1、专利高防腐，盐雾试验3100小时未生锈（不锈钢只能坚持600-700小时）。
2、自切型的机械锁键效应。
3、结构简单，安装方便，旋紧即可受力。
4、低膨胀应力，适用于小间距、小边距。
5、抗冲击，耐高温，耐磨，可焊接。
6、通过抗震、耐疲劳不松动测试。
7、适用多种强度混凝土，可根据不同使用环境，定制多种材质、各种规格的产品。
适用范围：1.各种幕墙结构和钢结构等不同支撑的连接和固定。
2.工业厂房，起重机，核电站等大型设备的安装和固定。
3.民用建筑各种管道如水电管道，消防管道的安装和固定。
4.桥梁，铁路，隧道，地铁中各类管道，线缆支架的安装固定。
5.隔音板和其他挡护板的安装与固定。
6.防盗门，防火门，防盗窗的安装。
安装说明：A：预置式安装1.用普通的冲击钻根据锚栓的规格型号的要求来确定钻孔深度，和钻孔直径。
2.采用手动泵或气动泵来进行清孔，孔内必须清理干净。
3.安装前，先将锚栓的各个部件拧紧，保证各组件不松动，然后插入打好的孔中。
4.用扭力扳手把锚栓螺母拧紧。
5.松开锚栓上的螺母，将要固定的联接件安装好，用扭力扳手拧紧螺母。
一定要按照所安装锚栓的规格型号所要求施加扭力，达到一定的扭矩后，安装完成。
机电安装--抗震支吊架安装
抗震支吊架安装抗震支吊架安装的一般规定1、抗震支吊架的最大间距表1注：改建工程最大抗震加固间距为上表数值的一半。
2、抗震支吊架设计的一般规定（具体的专业对应的支架，在后面各专业分项中具体细化分析）3、侧向抗震支吊架的规定：（1）每段水平直管段应在两端应设置有侧向抗震支吊架（2）两个侧向抗震支吊架距离大于表1中规定的最大设计间距，应依次增设侧向抗震支吊架，来满足表1中的间距要求（3）每段水平直管段末端的1.8米范围内应设置纵向抗震支吊架（4）水平直管段过渡到不需要抗震支撑的另一尺寸的管段是，过渡点看成是终点，应在过渡点安装侧向抗震支吊架。
（5）沿墙敷设的管道当设有入墙的托架、支架且管卡能紧固管道四周时，可作为一个侧向抗震支吊架4、纵向抗震支吊架的规定：（1）每段水平直管段应至少设置一个纵向抗震支吊架。
（2）两个纵向抗震支吊架距离大于表1中规定的最大设计间距，应依次增设纵向抗震支吊架，来满足表1中的间距要求。
（3）每段水平直管段末端的12米范围内应设置纵向抗震支吊架。
5、立管的抗震支吊架设置规定：（1）当立管长度大于1.8m时，应在其顶部及底部设置四向抗震支吊架，当立管的长度大于7.6m 时，应在中间加设四向抗震支吊架，是立管的两个四向抗震支吊架的间距不得大于7.6m。
（2）连接立管的水平管道应在靠近立管的0.6m 范围内设置第一个抗震支吊架；（3）与水平管段相连的立管，靠近接头处的四向抗震支吊架可视为与其连接的水平管段的一个双向抗震支吊架（4）当立管通过套管穿越结构楼层时，因套管可限制立管水平方向的位移，可作为立管的一个四向抗震支吊架（5）刚性连接的水平管道，两个相邻的抗震支吊架间允许纵向偏移值。
应符合下列规定：见表2抗震支吊架间允许纵向偏移表2（1）水管及电线套管不得大于最大侧向支吊架间距的1/16。
（2）风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍。
（3）对于水平单水管抗震支架，抗震斜撑直接作用于管线，当其在转弯处0.6m范围内设置侧向抗震支吊架，其可作为另一侧管线的一个纵向抗震支吊架，可承受另一侧6m管线的纵向地震力。
混凝土用膨胀型扩孔型建筑锚栓
混凝土用膨胀型扩孔型建筑锚栓
膨胀型扩孔型建筑锚栓是一种广泛应用于混凝土结构中的连接元件，用于固定和支撑建筑、机电设备等。
这种锚栓由锚栓体和锚具组成，锚栓体是一根螺纹钢杆，锚具由钢套筒、打击座、扩张卡塞等组成，钢套筒与锚栓体连接在一起。
使用时，将锚栓体插入预先钻好的孔洞中，通过旋转锚栓体将锚具拉到混凝土孔壁上，锚具内部的扩张卡塞通过锚栓体的拉力膨胀，使锚具与混凝土壁面形成强有力的连接。
这种锚栓具有安装方便、承载能力大、防腐蚀、耐久性好等优点，广泛应用于建筑、桥梁、隧道、机电设备等工程中。
扩孔锚栓原理
扩孔锚栓原理嘿，朋友们！今天咱来唠唠扩孔锚栓原理。
你说这扩孔锚栓啊，就像是一位大力士，能把东西牢牢地固定住。
它的工作原理呢，其实挺有意思的。
想象一下，你要在一面墙上挂一幅很重的画。
普通的钉子可能不太顶事儿，说不定哪天画就掉下来了，那多尴尬呀！这时候扩孔锚栓就闪亮登场啦！它先在墙上钻出一个合适的孔，就像给墙开了个小窗口。
然后呢，把锚栓放进去，再通过一些巧妙的设计和操作，让锚栓在孔里稳稳地扎根。
这就好比是盖房子，得先把地基打好，房子才能稳稳当当的。
扩孔锚栓也是这样，它把自己在墙里的位置弄得牢牢的，这样才能承受住重物的拉力呀。
扩孔锚栓的厉害之处还在于它的适应性。
不管是混凝土墙、砖墙，还是其他各种各样的墙面，它都能找到自己的一席之地，发挥出自己的作用。
这不就跟咱人似的，不管在啥环境里，都得想办法让自己站稳脚跟，做出一番成绩来嘛！而且啊，扩孔锚栓可不是单打独斗的。
它通常还会搭配上一些其他的零件，像螺母啊、垫圈啊之类的，大家齐心协力，共同完成固定的任务。
这就像一个团队，每个人都有自己的职责，相互配合，才能把事情办好。
咱再说说它的稳定性。
一旦扩孔锚栓在墙里安顿好了，那可就不容易松动了。
就像一个忠诚的卫士，坚守着自己的岗位，不离不弃。
它可不会随随便便就被外界的力量给打败，多可靠啊！你说这扩孔锚栓是不是很神奇？它虽然看起来不起眼，但是在很多建筑和安装工程中都发挥着至关重要的作用呢！它就像是幕后的英雄，默默地为我们的生活提供着保障。
所以啊，咱可别小看了这小小的扩孔锚栓。
它用自己的方式，为我们的生活增添了一份稳固和安心。
下次你再看到那些被牢牢固定在墙上的东西，不妨想想扩孔锚栓的功劳，是不是觉得它特别厉害呢？反正我是这么觉得的！。
机械锚栓教材
1.机械锚栓产品介绍
I.
机械锚栓组成部分：螺杆、环形张口、推力套管、垫片、螺母组
成。
II. MKT机械锚栓是具有高负载能力的高安全机械锚栓，通过不同的 机械锁
III. 键效应以保证其安全可靠地锚固在基材中。产品主要分为三个系 列：ZQ自切式机械锚栓系列、HK后扩式机械锚栓系列。另外配 有专用安装工具后扩底钻头。
4.机械锚栓适用基材
I. 各种强度混凝土及裂缝混凝土 II. 天然硬质石材
5.机械锚栓适用范围
I.
适用于张力区、动载荷/疲劳载荷/风载荷/地震载荷/振动载荷/冲
击载荷的固定各类幕墙结构与主体结构的连接固定
II. 重型机械设备等高负载的安装固定
III. 钢结构梁、柱、牛腿、托架及各种支撑等的安装固定
IV. 地铁、铁路、隧道电缆线路的固定
V.
传送系统、管道桥架和导轨的安装固定
VI. 道路、铁路、桥梁等隔音板及其它挡板护栏的安装固定
VII. 其它建筑设备的安装固定
6.机械锚栓产品材质
I.
机械锚栓螺杆材质：普通4.9级和8.8级的碳素钢、10.8级、12.9
级合金钢和A4-80不锈钢。
II. 表面为镀锌层处理；
在着这样的问题，地铁上也不会不存在吧，只是时间没有到而已（推测）
2.影响化学锚栓的安全因素
⑴．化学锚栓施工过程中的影响
A. 孔内灰尘的清扫对化学锚栓的影响甚大，如果将标准清扫时（吸尘器、刷子）化学 锚栓的性能为100%，则采用备用吸尘器时化学锚栓的性能只有70%，采用备用刷子 时化学锚栓的性能只有50%，不清扫时化学锚栓的性能只有30%。
G. 比基准埋设深度要深的情況时对化学锚栓的影响。 在比基准埋设深度要深的情況 下，因为树脂用量有多出的必要性，所以就必须使用2支以上的化学锚栓
喜利得后扩底机械锚栓FTM HMU 中文版
/8
HMU-PF M12x80 HMU-PF M16x100 HMU-PF M16x125 后扩底锚栓系统
锚栓
HMU-PF 后扩底锚栓
锚栓类型 M12 HMU-PF M16 HMU-PF
特点
统一可靠的扩底质量 50µm 热浸镀锌防腐涂层 应用广泛，性价比高 红色安装标记易于检测 提供匹配的安装工具保证施工效
非裂缝混凝土
M12x80 80 48,0 35,4
M16x100 100 67,0 65,9
M16x125 125 93,7 65,9
M12x80 80 26,6 35,4
裂缝混凝土
M16x100 100 47,8 65,9
M16x125 125 53,1 65,9
承载力特征值
锚栓尺寸 有效锚固深度 hef ≥ 抗拉承载力 NRk 抗剪承载力 VRk
混凝土强度等级 (ENV 206)
C 20/25 C 25/30
fB = (fck,cube/25N/mm²)1/2 a)
1
1,1
a) fck,cube = 混凝土抗压强度，试件为 150mm 边长立方体。
C 30/37 1,22
C 35/45 1,34
C 40/50 1,41
C 45/55 1,48
混凝土锥体破坏临界
间距
scr,N [mm]
240
混凝土锥体破坏临界
边距
ccr,N [mm]
120
HMU-PF M16x100 100 200 100 100 300 150
300
150
HMU-PF M16x125 125 250 100 100 375 188
锚栓技术设计要点说明
锚栓技术设计要点目录1 锚栓类型及材料 (1)1.1 化学锚栓 (1)1.2 机械锚栓 (1)2 适用范围 (2)2.1 适用范围 (2)2.2 涉及规范及标准 (4)3 设计要点 (4)3.1锚固连接内力计算 (4)3.2 受拉承载力计算 (6)3.3 受剪承载力计算 (11)3.4 拉剪复合受力承载力计算 (14)3.5 抗震承载力验算 (15)4 构造规定 (17)4.1 混凝土基材 (17)4.2 锚栓及锚栓布置 (17)4.3 抗震构造措施 (19)锚栓技术设计要点1 锚栓类型及材料锚栓是将被连接件锚固到基材上的锚固组件产品，分为机械锚栓和化学锚栓。
1.1 化学锚栓化学锚栓是由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。
化学锚栓按照其使用范围可分为两种：适用于开裂混凝土和不开裂混凝土的化学锚栓及适用于不开裂的混凝土的化学锚栓。
按照受力机理可分为两种：普通化学锚栓和特殊倒锥形化学锚栓。
特殊倒锥形化学锚栓，在安装时通过锚固胶与倒锥形螺栓杆之间滑移可形成类似于机械锚栓的膨胀力。
1.2 机械锚栓机械锚栓，是利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓。
按照其工作机理分为两类：扩底型锚栓、膨胀型锚栓。
扩底型锚栓：通过锚孔底部扩孔与锚栓组件之间的锁键形成锚固作用的锚栓，分为自扩底锚栓和模扩地锚栓。
膨胀型锚栓：利用膨胀件加压锚孔孔壁形成锚固作用的锚栓，分为扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。
按照其使用范围可分为两种：适用于开裂混凝土和不开裂混凝土的机械锚栓及适用于不开裂的混凝土的机械锚栓。
2 适用范围2.1 适用范围锚栓应按照锚栓性能、基材形状、锚固连接的受力性质、被连接结构类型、抗震设防等要求选用。
锚栓用于结构构件连接时的适用范围锚栓用于非结构构件连接时的适用范围注：1 表中受压是指锚板受压，锚栓本身不是承受压力；2 适用于开裂混凝土的锚栓是指卯足开裂混凝土及裂缝反复开合下锚固性能要求的锚栓。
机械锚栓分类
机械锚栓分类机械锚栓是一种常见的固定装置，广泛应用于建筑、地质勘探、采矿等领域。
机械锚栓的分类有很多种，下面将从不同角度进行分类介绍。
一、按材料分类1. 钢制机械锚栓钢制机械锚栓是最常见的一种机械锚栓，由高强度钢材制成。
它具有强度高、耐腐蚀性好等优点，适用于各种土层和岩石中使用。
2. 玻璃钢机械锚栓玻璃钢机械锚栓是由玻璃纤维增强材料和环氧树脂混合而成的复合材料。
它具有重量轻、耐腐蚀性好等优点，适用于海洋工程和化工厂等场所。
3. 高分子机械锚栓高分子机械锚栓是由聚合物材料制成的一种新型固定装置。
它具有重量轻、抗震性能好等优点，适用于地铁隧道和高速公路等场所。
二、按形状分类1. 螺旋机械锚栓螺旋机械锚栓是一种螺旋形的固定装置，由螺旋钢管和套管组成。
它具有安装方便、抗拉强度高等优点，适用于岩石和混凝土中使用。
2. 梅花机械锚栓梅花机械锚栓是一种六边形的固定装置，由六个钢筋和一个套管组成。
它具有抗剪强度高、承载能力大等优点，适用于岩石和混凝土中使用。
3. 圆柱机械锚栓圆柱机械锚栓是一种圆柱形的固定装置，由钢筋和套管组成。
它具有结构简单、承载能力大等优点，适用于各种土层和岩石中使用。
三、按作用原理分类1. 填充式机械锚栓填充式机械锚栓是一种通过填充材料将钻孔中的空隙填满以增加地基稳定性的固定装置。
它具有施工简便、效果显著等优点，适用于软土和砂土中使用。
2. 拉拔式机械锚栓拉拔式机械锚栓是一种通过拉拔钢筋使其与土体形成摩擦力以增加地基稳定性的固定装置。
它具有施工简便、承载能力大等优点，适用于岩石和混凝土中使用。
3. 压紧式机械锚栓压紧式机械锚栓是一种通过将钻孔中的套管压缩以增加地基稳定性的固定装置。
它具有施工方便、承载能力大等优点，适用于岩石和混凝土中使用。
四、按应用领域分类1. 建筑机械锚栓建筑机械锚栓主要应用于建筑物的地基加固和墙体支撑。
它具有安装方便、抗震性能好等优点。
2. 土木工程机械锚栓土木工程机械锚栓主要应用于隧道开挖、地铁建设等领域。
混凝土用膨胀型 扩孔型建筑锚栓
混凝土用膨胀型扩孔型建筑锚栓
混凝土用膨胀型扩孔型建筑锚栓是一种常用的建筑固定设备，通常用于固定建筑物的钢结构和混凝土结构。
其主要特点是通过膨胀原理实现对混凝土的固定，从而达到牢固稳定的效果。
膨胀型扩孔型建筑锚栓通常由锚具、膨胀管、内螺纹杆等组成。
在使用时，先要在混凝土中打孔，然后将锚具插入孔内，旋转内螺纹杆，使膨胀管膨胀，从而与孔壁产生摩擦力和压力，固定住锚具。
这种固定方式不仅能够承受较大的拉力和剪力，而且还具有防震、防火、耐腐蚀等特点。
由于混凝土用膨胀型扩孔型建筑锚栓具有结构简单、安装方便、使用效果好等优点，因此在建筑领域得到了广泛应用。
同时，随着建筑工艺的不断进步，锚栓的种类也在不断增加，以适应不同的建筑需求。
- 1 -。
