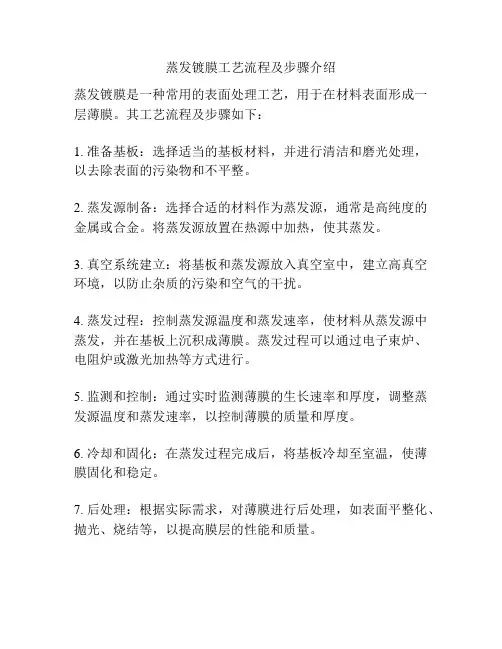

蒸发镀膜工艺流程及步骤介绍
蒸发镀膜工艺流程及步骤介绍
蒸发镀膜是一种常用的表面处理工艺，用于在材料表面形成一层薄膜。
其工艺流程及步骤如下：
1. 准备基板：选择适当的基板材料，并进行清洁和磨光处理，以去除表面的污染物和不平整。
2. 蒸发源制备：选择合适的材料作为蒸发源，通常是高纯度的金属或合金。
将蒸发源放置在热源中加热，使其蒸发。
3. 真空系统建立：将基板和蒸发源放入真空室中，建立高真空环境，以防止杂质的污染和空气的干扰。
4. 蒸发过程：控制蒸发源温度和蒸发速率，使材料从蒸发源中蒸发，并在基板上沉积成薄膜。
蒸发过程可以通过电子束炉、电阻炉或激光加热等方式进行。
5. 监测和控制：通过实时监测薄膜的生长速率和厚度，调整蒸发源温度和蒸发速率，以控制薄膜的质量和厚度。
6. 冷却和固化：在蒸发过程完成后，将基板冷却至室温，使薄膜固化和稳定。
7. 后处理：根据实际需求，对薄膜进行后处理，如表面平整化、抛光、烧结等，以提高膜层的性能和质量。
蒸发镀膜工艺流程及步骤可以根据不同的材料和应用需求进行调整和优化，但以上是一般的基本步骤。
真空蒸发镀膜的三个基本过程
真空蒸发镀膜的三个基本过程真空蒸发镀膜是一种常用的表面处理技术，广泛应用于光学、电子、材料等领域。
它通过在真空环境中加热源材料，使其蒸发并沉积在基材上，形成一层均匀、致密的薄膜。
这个过程包括三个基本步骤：蒸发源的加热、蒸发物的输运和沉积。
第一步是蒸发源的加热。
蒸发源通常是一种具有较高蒸发温度的物质，如金属或氧化物。
为了使蒸发源达到所需的温度，通常采用电阻加热或电子束加热等方式。
在加热的过程中，蒸发源的温度逐渐升高，蒸发物开始从蒸发源表面蒸发出来。
第二步是蒸发物的输运。
蒸发物从蒸发源表面蒸发出来后，必须经过一段距离才能到达基材表面。
为了使蒸发物能够输运到基材上，通常在真空腔室中设置一些控制装置，如抽气系统和导向装置。
抽气系统可以将真空腔室内的气体抽除，降低蒸发物与气体分子的碰撞，减少蒸发物的散射和损失。
导向装置可以引导蒸发物的运动方向，使其尽可能地沉积在基材上。
第三步是蒸发物的沉积。
蒸发物通过输运后，最终到达基材表面，并在其上沉积形成薄膜。
在沉积过程中，蒸发物与基材表面发生相互作用，形成化学键或物理键，从而使蒸发物附着在基材上。
为了控制薄膜的质量和厚度，通常需要调节蒸发源的温度、蒸发速率和基材的旋转速度等参数。
此外，还可以通过控制沉积时间和基材的位置，来实现对薄膜性能的调控。
真空蒸发镀膜是一种通过蒸发源的加热、蒸发物的输运和沉积来形成薄膜的表面处理技术。
它在光学、电子、材料等领域有着广泛的应用。
通过控制蒸发源的加热和温度，以及调节蒸发物的输运和沉积过程，可以得到具有不同性能和结构的薄膜，满足不同领域的需求。
电子束蒸发台操作流程
TF500 操作流程1 操作安全•在您操作任何部件之前请阅读所有相关的说明。
•TF500的表面或部件可能很热或很冷.请不要触碰热的或冷的表面，比如泵体，材料,夹具,真空腔体和连有石英加热并有其他排气工艺的部件。
•请保持所有配件柜处于闭锁状态。
请不要把钥匙留在锁上.•在腔体打开的时候,电子枪挡板是可以转动的。
操作员需注意，因为挡板不留意的转动可能导致人员伤害并导致设备损坏。
2 TF500启动2.1 启动TF5001. 启动冷却水源。
2. 启动压缩气体源。
3. 启动充气气体源。
4. 请确保在19寸控制柜面板上的所有部件的控制都处于“关”的位置。
5. 打开TF500的电源空气开关，确保EMO松开。
按下前面板“I/O”按钮启动设备，然后按“Reset”按钮给各个部件加电自检。
6. 打开电脑，进入Win7的密码为admin，SCADA软件将在win7中自动打开，点“Start”开始运行SCADA软件， SCADA软件将初始化并加载各部件(注意！不要关闭设备自动打开的其他界面），在主软件界面登陆相应的权限,进入组态的CONTROL SCREEN，按按钮。
抽真空系统随后将会启动。
7. 当系统状态为“TURBO PUMP READY”，这就表示腔体已经准备好了，可以对腔体抽真空开始做工艺了。
2。
2 装载TF500腔体请参考PC操作的补充材料“PC控制”文件。
当腔体处于真空状态,如果可以请先按按钮再按按钮对腔体进行充气.充气阀打开并对腔体充气,并在腔体充气时间结束后自动关闭充气阀门，如果门已经打开，充气时间还未结束，请再次按下键关闭充气气源.打开腔体门并将基板安装到旋转盘上。
关闭腔门并检查确保基板仍在正确的位置上.按或按钮对系统抽真空.3 TF500关机3.1正常关机我们推荐您使用如下流程进行关机。
在您关闭TF500时，保持TF500腔体处于真空状态。
1. 确保真空腔门是关闭的.2. 在系统控制界面，按按钮,然后等到腔体压力降到3 x 10-4 mbar或更低。
电子束蒸发镀膜
电子束蒸发镀膜
1、电子束蒸发镀膜：
电子束蒸发镀膜（EB PVD）是一项化学上优质、性能卓越的金属镀膜方法，它
利用电子束技术使金属材料蒸发，然后以无定形溅射的方式将浓度均匀的金属材
料形成镀膜在次底面上。
电子束蒸发镀膜使用的主要金属包括黄铜、锌、锡、铬、铝及不锈钢等。
2、适用范围：
电子束蒸发镀膜适用于精密机械、工具、航空航天、集装箱和运输设备、生物医学设备、精密光学仪器、特种电子元件及不同行业中所需要的高性能件。
3、优势：
电子束蒸发镀膜技术比其他镀膜技术具有更高的表面性能，如光泽度、耐蚀性、耐磨性等等，同时也可以产生较厚的镀层，此外，这种镀膜技术对金属蒸发源的
要求低，可以使用少量金属材料，并能够产生良好的附着力和均匀性。
4、操作方式：
电子束蒸发镀膜需要一台蒸发源，采用放电的方式加热蒸发源，使金属材料汽化，然后以精确的电子束缩短端部，使金属以无定形溅射的方式投射到次底面上，通过调整放电情况及电子束形成状态，使投射金属材料以薄层沉积在基体上，建立起人为制造的金属镀膜。
5、应用场景：
电子束蒸发镀膜的应用场景比较广泛，可以用于汽车用品、交通设施及装备的防腐防护；用于摩托车、船舶及飞机等运输工具的防腐涂层；用于电子器件、保险
丝及其他电子精密件的钝化防腐涂层；在厨具行业、医疗器械行业和汽车制造等行业也有着广泛应用。
电子束蒸发系统操作步骤
电子束蒸发系统操作步骤抽真空→热蒸发/电子枪操作→关闭热蒸发/电子枪系统→关闭真空系统抽真空1.关闭进气阀，开冷却水，打开总电源（仪器柜后面与前面）2.将抽气管子放窗外，打开冷却水报警（鸣叫表示分子泵冷却水未开）3.开机械泵，电磁阀1，开角阀（先慢后快）4.开真空计，当真空度高于10帕时，关闭角阀5.电磁阀2，开插板阀（双手操作），开分子泵6.当运行分子泵后，真空示数正常下降，关闭真空计电子枪系统操作1.（当真空计读数低于6.7×10-3Pa),开内5开关2.按扫描键（柜门灯亮，开电子枪冷却水，枪水流灯亮，X电流0.8A，Y 电流0A）3.枪灯丝电源（0.4A，电压60V，预热3至5分钟）4.束流控制调为手动，打开高压8Kv5.检查束流是否最小，按手控仪上高压键，稳定2分钟6.慢慢增加束流（顺时针旋增大，不同金属蒸发束流参数不同，需保存）7.调节光斑位置（X顺时针向下，Y顺时针向右）8.打开膜厚仪冷却水，打开膜厚仪，打开样品台挡板关闭电子枪系统过程1.束流慢慢调到最小，关闭手控仪上高压，关闭8KV开关2.枪灯丝电流关闭，关闭扫描键，关闭内5开关关闭真空系统过程（电子束做完应等待半小时或更长时间才关闭真空）1.停止分子泵，关闭插板阀，分子泵转速为0，电磁阀中间2.分子泵停止半小时后，停止机械泵，关闭真空计，关闭总电源（柜门前后），关冷却水膜厚仪操作（先打开膜厚仪冷却水）Setting: 进入参数设置→移动光标到参数类型（setting只按一次，若多按请继续按setting直到回到“层次”）；↑，↓：更改参数（层次，材料，方式），厚度，密度，声阻抗按数字直接输入；begin:按两次测膜厚；operating：停止镀膜；delete：镀膜结束；再按operating回到基本显示状态热蒸发操作压缩机操作1.电源（红色把）竖直→关闭；水平→打开2.气路（0.25MPa）平直→打开；垂直→关闭旋钮：控制气压大小注意事项1.真空度低于0.1Pa，机械泵不能直接打开连通，会造成回油，电离规不能打开2.电子束结束，束流旋到最小；X/Y振幅最小，X/Y位置不要变化3.真空计，膜厚仪不需要显示时，及时关闭；真空腔及时关闭，不要让腔体长时间暴露大气4.分子泵，电子束停止操作后，冷却水继续冷却20分钟左右5.打开气路，要慢慢操作；电子器件要预热6.不要把东西丢在真空腔内7.定期清洁真空室8.戴口罩，手套，穿实验服操作紧急断电事项1.关闭高压部分：关闭手控仪上高压键，关柜8KV，束流调到自动，关枪灯丝电源，关扫描键2.关真空系统部分：电磁阀中间，关闭插板阀，关闭分子泵电源，关闭机械泵，关前后总电源3.学习灭火器灭火特别提醒定期检查分子泵，机械泵的油，注意声音水，电，气，门，窗关闭了吗？。
ITO蒸镀机
坩埚示意图电子枪示意图膜厚计原理膜厚计一般采用crystal去量测蒸镀时每秒的速率与控制egun电子束强度的大小以达到每秒的蒸镀速率在crystal上下方加上一组5mhz的电源由膜厚机所提供当下电极沉积一些金属后由于压电效应的缘故造成输出信号的改变利用变化量去计算当前的镀率
ITO蒸镀机
目录
设备基本构造 设备原理 ITO蒸镀原理 设备运行流程 基本操作流程 辅助设备使用坩埚示意图源自电子枪示意图膜厚计原理
膜厚计一般采用crystal去量测蒸镀时每秒 的速率与控制E-GUN电子束强度的大小， 以达到每秒的蒸镀速率，在crystal上下方 加上一组5MHz的电源，由膜厚机所提供， 当下电极沉积一些金属后，由于压电效应的 缘故，造成输出信号的改变，利用变化量去 计算当前的镀率。（如图）
设备原理——电子枪原理
我公司现有的ITO蒸镀机均采用电子束蒸发。 电子束蒸镀相较于热蒸发有几点优势： 一、可聚焦电子束，能局部加热元素源，而不加热其他部分，避免 污染。 二、高能量电子束能使高熔点元素达到足够高温，以产生适量的蒸 气压。 电子枪原理：一组可变直流电源供应给灯丝，当灯丝启动后，在真 空下的游离热电子便因为电场的吸引而加速射出来，我们只需 要改变加速电场的大小就可以改变电子束轰击到坩埚的位置。 假设电子束的平行方向为X方向，如果在交叉电子束的方向加 装一组磁场，我们便能控制电子束的左右方向，以此称为Y轴。 以电场和磁场控制，我们便能控制电子束扫描的区域和面积的大小。 下图为蒸镀机的坩埚和电子枪示意图：
膜厚计原理图
ITO蒸镀原理
设备运行流程
一、粗抽：是指用油封机械泵将腔室内的大量气体基本抽出，达到一定的真空 度，约10-2torr。 二、主阀：是指当腔室真空达到一定数值后，冷冻泵的主阀打开，开始对腔室 进行抽高真空。 三、加热：是指当腔室达到一定的真空度后（约10-5torr），加热灯打开， 开始对腔室进行加热。 四、高真空：是指冷冻泵一直对腔室抽气，直到10-6torr，达到制程真空。 五、O2：是指腔室达到制程真空后，开始通O2，使整个腔室均与分布一定量 的O2。 六、镀膜：是指腔室内分布均匀的O2后，电子枪打开，电子束开始轰击靶材， 膜厚计开始记录数据。 七、冷却：是指镀膜完成后，电子枪关闭，加热灯停止加热，整个腔室开始降 温。 八、破真空：是指腔室的温度降到一定的数值后，开始对腔室通N2，使其达 到大气状态。 九、结束：整个镀膜过程完成。
高真空电阻蒸发镀膜机（简要版）
高真空电阻蒸发镀膜机（简要版）
高真空电阻蒸发镀膜机
操作流程
1.开循环水—开启开总开关—分子泵电源）开关—开POWER—开
电阻单元旁边开关
2.开放气阀（确定电离规已关闭），待电阻单元显示大气压时，打开
玻璃罩放入样品及蒸镀靶材
3.关放气阀—自动开机—待电离单元减至<1*10-3 (约90min)
4.设置膜层--选择材料设置最终厚度-启动蒸镀按钮—选择A/B切
换金属
5.调节电流至理想蒸发速度在0-0.1埃/秒，待膜厚到达设置厚度，
电流归零，关闭蒸发电源，自动关机
6.关闭电离规—开放气阀取出样品
7.清理玻璃罩归位后，手动开机械泵、前极阀，待电阻单元降至5Pa，
依次关闭所有电源和循环水开关。
注意事项
1.真空室保持清洁干燥，不使用时保持真空状态，玻璃钟罩避免
磕碰。
2.注意保护各种真空元件：严禁触碰晶振片，开放气阀前务必关
电离规，电阻单元降至5Pa以下才可开启分子泵。
电子束蒸发台操作流程及注意事项
电子束蒸发台操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电子束蒸发台操作流程及安全注意事项电子束蒸发台是一种精密的物理气相沉积设备，常用于纳米材料制备、半导体器件制造等领域。
电子束蒸发开机流程
一，电子束蒸发开机流程1，开循环水。
先开回水阀，再开进水阀。
打开腔室装样品(参考关机流程第7条)。
2，开总控制电源。
3，开机械泵4，开初抽阀，开真空计。
5，待真空计读书小于10Pa,关初抽阀，开电磁阀。
6，若真空计读数稳定，开分子泵。
7，开启高真空阀。
8，开控温电源并设定样品基座温度（功率限制控制在6到7之间）。
9，待真空达到工艺要求（一般小于6.7E-3Pa），则开始电子束蒸发工艺。
二电子束蒸发工艺流程1，开蒸发控制电源。
2，枪灯丝预热。
将灯丝工作电流由预置开关调整到0.6A并等待5分钟。
3，高压选择开关开，根据工艺要求可选择6千伏或者8千伏档。
4，扫描开。
此时可打开步进电机控制电源。
关闭真空计。
5，通过调节器上按纽开高压。
6，通过手动选纽调整光斑，使得光斑处于坩埚中央并有小幅晃动。
（注意应使得X扫描电流在1附近，Y扫描电流在0附近）7, 束流加大，开始融料并蒸发。
注意一定要缓慢调节束流，防止由于加热过快而打坏坩埚或者使得蒸发源飞溅出来。
8，待料融化后手动开关打开挡板。
9，打开样品挡板，开始蒸发。
蒸发结束，关闭挡板。
10，束流调为零。
（非常关键，一定要注意）11，手动高压关。
12，扫描关。
13，通过预置开关将灯丝电流调小。
14，枪灯丝开关关。
15，高压选择开关关。
16，电源关。
三电子束蒸发关机流程1，关步进电机控制电源，关控温电源。
2，关分子泵。
3，关高真空阀。
4，待分子泵转速小于10000转时，关电磁阀。
5，关机械泵。
6，关总电源。
若不直接取片，直接到第12条。
7，若需要取片，则请等待15分钟后打开前门搭扣，打开氮气充气阀充气，待充气完成后关闭充气阀。
打开腔门，取出样品。
关门，扣上搭扣。
8，打开总电源。
9，开机械泵，开初抽阀，开真空计。
待气压小于10pa后关闭初抽阀，关闭真空计，关机械泵。
10，关总电源。
12，关循环水。
先关进水，再关回水。
注意：蒸发开始后人不可离开设备，须随时观察蒸发的情况。
电子束蒸发系统操作步骤
电子束蒸发系统操作步骤抽真空→热蒸发/电子枪操作→关闭热蒸发/电子枪系统→关闭真空系统抽真空1.关闭进气阀，开冷却水，打开总电源（仪器柜后面与前面）2.将抽气管子放窗外，打开冷却水报警（鸣叫表示分子泵冷却水未开）3.开机械泵，电磁阀1，开角阀（先慢后快）4.开真空计，当真空度高于10帕时，关闭角阀5.电磁阀2，开插板阀（双手操作），开分子泵6.当运行分子泵后，真空示数正常下降，关闭真空计电子枪系统操作1.（当真空计读数低于6.7某10-3Pa),开内5开关2.按扫描键（柜门灯亮，开电子枪冷却水，枪水流灯亮，某电流0.8A，Y电流0A）3.枪灯丝电源（0.4A，电压60V，预热3至5分钟）4.束流控制调为手动，打开高压8Kv5.检查束流是否最小，按手控仪上高压键，稳定2分钟6.慢慢增加束流（顺时针旋增大，不同金属蒸发束流参数不同，需保存）7.调节光斑位置（某顺时针向下，Y顺时针向右）8.打开膜厚仪冷却水，打开膜厚仪，打开样品台挡板关闭电子枪系统过程1.束流慢慢调到最小，关闭手控仪上高压，关闭8KV开关2.枪灯丝电流关闭，关闭扫描键，关闭内5开关关闭真空系统过程（电子束做完应等待半小时或更长时间才关闭真空）1.停止分子泵，关闭插板阀，分子泵转速为0，电磁阀中间2.分子泵停止半小时后，停止机械泵，关闭真空计，关闭总电源（柜门前后），关冷却水膜厚仪操作（先打开膜厚仪冷却水）Setting:进入参数设置→移动光标到参数类型（etting只按一次，若多按请继续按etting直到回到“层次”）；↑，↓：更改参数（层次，材料，方式），厚度，密度，声阻抗按数字直接输入；begin:按两次测膜厚；operating：停止镀膜；delete：镀膜结束；再按operating回到基本显示状态热蒸发操作压缩机操作1.电源（红色把）竖直→关闭；水平→打开2.气路（0.25MPa）平直→打开；垂直→关闭旋钮：控制气压大小注意事项1.真空度低于0.1Pa，机械泵不能直接打开连通，会造成回油，电离规不能打开2.电子束结束，束流旋到最小；某/Y振幅最小，某/Y位置不要变化3.真空计，膜厚仪不需要显示时，及时关闭；真空腔及时关闭，不要让腔体长时间暴露大气4.分子泵，电子束停止操作后，冷却水继续冷却20分钟左右5.打开气路，要慢慢操作；电子器件要预热6.不要把东西丢在真空腔内7.定期清洁真空室8.戴口罩，手套，穿实验服操作紧急断电事项1.关闭高压部分：关闭手控仪上高压键，关柜8KV，束流调到自动，关枪灯丝电源，关扫描键2.关真空系统部分：电磁阀中间，关闭插板阀，关闭分子泵电源，关闭机械泵，关前后总电源3.学习灭火器灭火特别提醒定期检查分子泵，机械泵的油，注意声音水，电，气，门，窗关闭了吗？。
Ebeam500电子束蒸发镀膜仪操作规程
Ebeam500电子束蒸发镀膜仪操作规程Ebeam500电子束蒸发镀膜仪操作规程一、操作规程1.开启循环冷却水两个水管开关与水管打到平行位置，冷却水箱电源开关打开。
2.样品取放电子束蒸发镀膜设备总电源打开，根据操作面板上的各指示灯信号检查设备状态；检查镀膜舱室是否打开，若上次镀完后未打开,样品室处于负压状态，需先放N2至样品室至常压，再打开样品室柜门送样。
放气：先打开放气阀开关（控制面板上有一个放气阀开的按钮），N2运输开关旋转向下至镀膜仪样品室，再打开N2瓶。
根据样品室声音判断状态，直至阀门栓自动松开，然后立刻关闭N2瓶总阀及运输开关转回到N2枪方向，再关闭放气阀开关（控制面板上放气阀关闭按钮））；取样：打开挡板（控制面板上挡板打开按钮），单手水平托住托盘轻轻旋转至脱离样品架卡口，将已经镀好的样品取出。
送样：将新硅片放在托盘上并将托盘的四个豁口卡在样品架支柱上。
然后关闭挡板（控制面板上挡板关闭按钮）。
检查坩埚靶材：面板膜厚控制仪区域power按钮打开，按start/begin，坩埚挡板自动打开，检查坩埚，如果正常，关闭power 键（挡板自动关闭）。
关闭样品室柜门：首先拧紧柜门两个紧固件，然后依次打开机械泵和电磁阀I，继续拧紧柜门两个紧固件直至柜门被紧紧吸住，等待柜门边缘上的漏气声音先变大后变小至消失，然后紧固件会自动松开，再进一步手动彻底松开两个紧固件。
3.抽真空打开控制面板真空计开关，等待右边真空计示数达到6Pa以下，关闭电磁阀I，依次打开电磁阀II，按控制面板下方分子泵控制器运行键，再去打开闸板阀，朝打开方向快速旋转直至听到“噹”声，之后继续开至最大（有阻力感），再返回一点。
此时分子泵控制器显示屏提示“转速追踪中…”，在转速达到10000转/分后，分子子泵显示屏将显示其转速、频率、电流和电压（分子泵满转速率是27000转/分；）。
然后再打开电离规真空计（真空计左边显示器：依次按功能、置数按钮打开）。
18#119 电子束蒸发操作说明
电子束-电阻蒸发复合镀膜系统操作说明厂家及型号：中科院沈阳科仪公司EB500-I电子束蒸发-电阻蒸发复合镀膜系统开机及样品取放：1.打开空气压缩机，并且同时检查机器后面的压缩空气压强计（一般情况下指针指到0.5MPa）；2.打开循环水，指针一般在0.1~0.2Mpa之间；3.打开电子束蒸发总电源；4.在电脑界面上打开控制软件；5.打开氮气阀（也可以在破真空取样的时候再打开，减压阀压强调节至约为0.1MPa，不要太大）；6.点击真空控制→取样，向腔室通入氮气，待腔室压强与外界压强一致时，腔室大门自动打开（界面右上角显示腔室大门为打开状态，非红色显示），关闭减压阀及气瓶；7.将挡板放置最低位置，轻轻取出样品盘，将样品放置到样品盘上，之后将样品盘放入腔室，将挡板调至一定的高度（在取/放样品盘时，一定要确保膜厚仪传感器（立方体型）和温度传感器（两根钢丝）都放在了样品盘中间的圆孔里，同时也要注意样品的位置，尽量不碰触到，以防损坏）；8.检查要蒸发的原材料是否够用；9.关闭腔室大门；抽真空及材料蒸发：1.点击真空控制系统→抽真空，开始即可；2.当真空度需达到5×10–4Pa以下时，在REMOTE远程控制模块上，打开各个模块的电源从下到上依次为：1）打开Control，打开High V oltage；2）打开高压控制电源，AIR/CAB指示灯开始闪烁（高电压冷却风扇正在启动，当AIR/CAB指示灯常亮后，才能启动高压）；3）打开电子束控制电源；4）打开坩埚控制电源；5）选择需要蒸发的材料及相应坩埚的位置，设置要淀积薄膜的厚度；6）选择生长时电子束的形状；3.待风扇正常后，在电子枪面板→高压开（预热3~5分钟）→束流开，在高压预热期间将样品盘自转打开（10r/m）；4.点击开始层，开始镀膜；1）在预熔阶段，观察电子束束斑是否在蒸发源中心，如果偏离了中心，需联系工程师，同时在膜厚控制器中，切换为手动控制，将功率降为0；2）如果在沉积的过程中发现压强迅速增大（大于1×10–3Pa，甚至更大），各个电磁阀都关上，可能压缩机出现问题，同样切换为手动控制，将功率降为0；5.镀膜结束，待功率自动降为0，束流关→高压关，但不动面板所有开关（过5~10min后，再关面板开关，尤其是功率源开关），其他的电源保持开启状态，让高压电源散热一段时间，同时关闭样品盘自转：1）关闭坩埚控制电源；2）关闭电子束控制电源；3）关闭高压控制电源；4）关闭High V oltage，关闭Control；取样及关机：1.生长完成至少30min后（或腔室温度降至30℃或以下时），依次关闭各个阀门和泵（关闭截止阀→高阀→分子泵（等分子泵的频率降到50Hz以下时）→关闭前级阀→关闭机械泵），取样（步骤同前），如还需继续实验，只需破真空取装/样即可；2.样品取出后，要将腔室进行粗抽，使其保持一定的真空度；3.关电脑，关设备总电源，关循环水，关空气压缩机。
EBL电子束蒸发操作流程及管理规范
电子束蒸发操作流程
1.制样：将样品用耐高温胶带贴到样品盘上，一定确保样品粘牢，防止样品中途掉下砸坏灯丝。
2.泄真空：点击面板PC vent按钮自动泄真空，待腔体压强达到室压7.6*E2 torr之后方可打开腔体。
3.将样品盘旋到盘托上然后固定，关闭腔体并检查是否严紧，检查并确定所蒸金属的坩埚是否在对应的槽内。
4.抽真空：首先确保PC Turbo Backing阀门关闭，然后点击PC Roughing 阀门进行粗抽，待压强达到1.3*E-1Torr之后，关闭PC Roughing阀门，再打开PC Turbo Backing阀门，最后打开高阀（高阀打开之后方可离开）。
待腔体真空度达到目标真空度之后，即可进行蒸镀。
5. 蒸镀：首先设置所蒸金属的参数，点击Accum Thk按钮并打开面板上EBeam Shutter挡板，然后按下控制手柄上的高压按钮，之后缓慢增大电流（一次一格，禁止跳跃式增大、减小电流），通过调节反光镜确定电子束是否打在坩埚中心，如果没有应立即调整电子束位置使其打在坩埚中心。
打开PC Substrate Shutter，逐步增大电流使其达到所
需沉积速率之后蒸镀开始。
当金属厚度达到所需厚度之后，关闭PC Substrate Shutter，缓慢减小电流，最后再关闭EBeam Shutter挡板。
待设备冷却十分钟之后，再蒸镀下一种金属。
6.取样：设备冷却之后泄真空（步骤2），将样品盘取出之后。
抽真空（步骤4），保持腔体处于真空状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子束蒸发镀膜仪简易操作流程
1、打开北313高纯氮气瓶主阀（减压阀0.25 MPa，使用结束切记关阀，因为漏气）；
2、打开电子束蒸发仪后面的高氮手阀；
3、登陆界面。
沉积系统和膜厚系统分别登陆；
4、观察两个腔室真空度情况：主腔室一般~ 10-8 torr，送样室一般~ 10-7 torr；
5、在真空界面，Loadlock自动充气（提前打开门把手）；
6、取样品盘，装样，放入腔体，关仓门；
7、Loadlock自动抽气，待真空达到~ 10-7 torr；
8、送样：在送样界面，点击自动送样，稍等一会（待字体由红变黑结束送样），打开观察
窗挡板观察送样是否到位，随后关闭观察窗挡板；
9、打开下方的电子束高压电源与扫描控制器；
10、在膜厚系统，Edit -> Process ->选择对应靶材，更改速率Set point（Å/s）以及厚度Final
thickness（kÅ），点击OK；
11、在工艺控制界面，材料分布处输入对应靶材的号码并确定，点击坩埚导位（由绿变红
完成导位）；打开观察窗挡板观察是否导位正确，随后关闭观察窗挡板；
12、在工艺控制界面，样品旋转~10 rpm；
13、待主腔室真空度达到~ 10-8 torr，点击HV1 On，开电子束，由红变绿，响一声；
14、点击Start process，开始自动镀膜；
15、在膜厚系统观察蒸镀过程。
Output power graph和Rate graph；若出现异常，点Abort
process；
16、蒸镀结束后，关闭HV1 ON。
若还需蒸镀其他材料，回到第9步；
17、关闭高压电源以及扫描控制器；
18、在送样界面，自动取样，稍等一会，待取样完成；
19、Loadlock自动充气（提前打开门把手），取样；
20、将样品盘放回，关仓门，Loadlock自动抽气；
21、待Loadlock自动抽气按钮变成黑色后，退出登录（点击注销）；
22、关闭高氮手阀，以及北313高氮气瓶；
23、实验登记。
关机程序
1.检查工艺进气和RF电源，HV高压电源，加热器等都处于关闭状态
2.检查送样机构处于初始位置
3.在软件界面关上高阀HIV1和HIV2（如果系统不在真空状态要运行抽气程序使之处于高
真空）
4.关闭低温泵CRYO和分子泵TURBO2
5.等分子泵TURBO2完全降速至0
6.关闭分子泵前级阀BACKV2
7.关掉机械泵
8.退出软件
9.关闭计算机
10.关闭电源分配箱的PUMP，POWER，CONTROL，COMPUTER
11.关闭MAINPOWER
12.断掉设备供电
13.关闭循环水
14.关闭各进气气路
15.请不要关闭压缩空气
注意
分子泵完全降速后才可以关闭循环水和分子泵电源！
开机程序
一．设备启动前的检查：
1. 检查所有子系统的电源在关闭状态
2. 确认电源分配箱总开关及分开关全部处于关闭位置
3. 检查供电是否正常
4. 检查循环水压力和水温是否正常（20 o C）
5. 检查压缩空气是否正常
6. 检查氮气供应是否正常，也可以在需要时再打开
7. 检查工艺气体供应是否正常，也可以在需要时再打开
二．设备的启动：
1. 开循环水（设置20 o C，+- 1o C），开压缩空气（先放气），开高纯氮气
（室外气瓶，室内墙壁开关）；
2. 开墙壁开关总电源；
3. 打开电源分配箱总电源开关MAINPOWER；
4. 总电源指示正常后按下START 按钮，变绿；
5. 依次打开电源分配箱上COMPUTER、CONTROL、EBEAM、PUMP
等开关；
6. 启动计算机并打开触摸显示屏电源（屏幕下方，钥匙开关打开），系统
会自动启动控制软件；
7. 选择用户，输入密码并登录软件。
8. 对低温泵再生（超过15K需要再生），点击自动再生，等降温至10K
（吹扫后，降温时，可关闭高纯氮气）；
9. 主腔室抽真空，点EBEAM自动抽真空；
10. 送样室抽真空，点LOADLOCK自动抽真空；
设备进入待机状态。
（待机后，再清理腔体，这样可以避免长时间大腔室处于常压状态）
电子束使用注意事项：
1.在送样前确认样品台无样品，在取样前确认送样杆无样品！
2.自动送样、取样、坩埚导位后，一定要通过观察窗确认是否到达准确位置！
3.蒸镀材料变红后，下层观察窗挡板不允许再打开！
4.镀膜过程中，若发现电子束功率持续增大，或者蒸镀速率逐渐变小，或者镀
膜材料表面特别明亮时，说明此时蒸镀材料已经没有了，要停止镀膜，不然会把坩埚击穿！
5.镀膜过程中，实验操作人员不准离开！
6.取样后，须把样品盘上的胶带取下，才可放回Loadlock！
7.实验后，一定要注销登录，注销时，必须等待Loadlock自动抽气按钮变成黑
色（即分子泵完全开启后）！
8.实验后，关闭高纯氮气手阀，313气瓶主阀！
9.实验后，登记使用记录！
10.衬底加热后，需待温度降温到80 o C后，才可以充气！
11.若发现低温泵温度高于15K，请再生后再正常使用！
12.空压机要定期放水气！。
