电气绝缘与电缆
电气工程中的绝缘规范要求
电气工程中的绝缘规范要求电气工程中的绝缘规范是保证电器设备和电气系统的安全运行的重要要求。
绝缘规范涉及到绝缘材料的选择、安装、测试和维护等方面，以确保电路系统运行时没有电流泄露和电弧发生的风险。
本文将介绍电气工程中的绝缘规范要求，并探讨其对电气系统安全的影响。
1. 绝缘材料的选择和安装在电气工程中，绝缘材料的选择和安装是确保电气系统绝缘性能的关键步骤。
根据不同的电路要求，选择合适的绝缘材料，如绝缘胶带、绝缘管和绝缘垫片等，以确保电器设备和电缆的绝缘性能。
同时，绝缘材料的安装应符合相关标准和规范要求，例如正确缠绕绝缘胶带、保持绝缘管与电缆的密封性等。
这些措施可以有效地防止电气设备因电流泄露而引发的事故。
2. 绝缘电阻的测试与评估绝缘电阻测试是电气工程中绝缘规范的重要内容之一。
通过对电气设备和电缆的绝缘电阻进行定期测试，可以评估绝缘材料的状况以及是否需要进行维护或更换。
测试绝缘电阻的常用方法包括绝缘电阻仪的使用和介电强度测试等。
测试结果应符合相关标准和规范要求，以确保电气系统的安全性和可靠性。
3. 绝缘材料的维护和保养绝缘材料的维护和保养是保障电气系统长期安全运行的重要环节。
定期检查电缆和设备的绝缘状况，发现并及时修复绝缘材料的损坏或老化，可以有效地防止电器设备的故障和事故发生。
维护工作包括对绝缘材料的清洁、保护和更换等，以确保其良好的绝缘性能。
4. 绝缘规范对电气系统安全的影响严格遵守绝缘规范要求对电气系统的安全性具有积极的影响。
首先，绝缘规范的要求可以提高电气设备的绝缘性能，减少电气事故的发生几率。
其次，绝缘规范的实施可以便于电缆维护和检修工作的开展，提高电气系统的可靠性和持续运行能力。
另外，绝缘规范的要求可以降低电缆故障引发的维修和更换成本，提高电气设备的使用寿命。
结论绝缘规范的要求在电气工程中具有重要的意义。
通过正确选择和安装绝缘材料，定期测试和维护绝缘状况，可以保障电气系统的安全运行。
遵守绝缘规范可以减少电气事故的发生，提高电气设备的可靠性和使用寿命。
电气绝缘与电缆专业方向介绍课件
紫外线/X射线检测
无损检测技术，用于观察电缆内部的 缺陷或故障。
电缆的维护与保养策略
定期巡检
定期对电缆进行外观检查和性能测试。
清洁与除湿
保持电缆及其附件的清洁，防止潮湿侵蚀。
防腐处理
对暴露在外的电缆部分进行防腐处理，防止腐蚀。
应急预案
制定针对电缆故障的应急处理预案，缩短故障恢复时间。
06
案例分析与践分享
电气绝缘技术的发展历程
1 2 3
初期阶段 电气绝缘技术起源于19世纪初，当时主要采用天 然材料如棉、麻、纸等作为绝缘材料。
发展阶段 随着科技的发展，合成绝缘材料如聚乙烯、聚氯 乙烯等开始出现，电气绝缘技术得到了迅速发展。
现代化阶段 现代电气绝缘技术更加注重环保、节能和智能化， 如采用新型纳米绝缘材料和智能传感器等。
绝缘材料的特性
绝缘材料的特性包括电气性能、热性能、机械性能和环境性能。电气性能包括绝缘电阻、介质损耗和 击穿强度等；热性能包括耐热性、热稳定性等；机械性能包括硬度、耐磨性、抗张强度等；环境性能 包括耐腐蚀性、耐老化性等。
电气绝缘材料的性能测试与评估
绝缘电阻的测试
通过测量绝缘材料在施加直流电压下的电阻值来评估其绝缘性能。 通常使用兆欧表进行测量。
电缆的敷设与安装注意事项
敷设方式
电缆的敷设方式有直埋、穿管、沿桥架等，应根据实际情况选择合适的敷设方式，并遵循相应的施工规范和安全 要求。
安装注意事项
在安装过程中，应注意保护电缆不受损伤，确保电缆的弯曲半径符合要求，同时做好电缆的接地和防雷措施。
05
故障
电缆故障的类型与原因
01
机械损伤
由于施工或外力导致的电缆损伤。
感
电缆绝缘标准
电缆绝缘标准电缆绝缘是电力传输和通信领域中非常重要的一环，它直接关系到电缆的安全性和可靠性。
因此，制定和执行电缆绝缘标准显得尤为重要。
本文将对电缆绝缘标准进行详细介绍，包括其定义、分类、要求等内容，以期为相关领域的从业人员提供一定的参考和指导。
一、电缆绝缘的定义。
电缆绝缘是指用于包裹电缆导体的绝缘材料。
其主要作用是阻止电流在导体之间或导体与外部介质之间的直接通路，从而保证电缆的安全运行。
电缆绝缘的材料主要包括聚乙烯、交联聚乙烯、聚氯乙烯等，其选择应根据电缆的使用环境和要求来确定。
二、电缆绝缘的分类。
根据绝缘材料的不同，电缆绝缘可分为多种类型。
常见的有聚乙烯绝缘电缆、交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆等。
不同类型的绝缘材料具有不同的特性和适用范围，因此在选择电缆绝缘时需要根据具体情况进行合理的选择。
三、电缆绝缘标准的要求。
1. 电缆绝缘材料的物理性能要符合国家标准，包括拉伸强度、断裂伸长率、硬度等指标；2. 电缆绝缘材料的电气性能要符合国家标准，包括介电强度、体积电阻率、介质损耗等指标；3. 电缆绝缘材料的耐热性能要符合国家标准，包括长期使用温度、短期过载温度等指标；4. 电缆绝缘材料的耐环境老化性能要符合国家标准，包括耐光老化、耐热老化、耐湿热老化等指标。
四、电缆绝缘标准的执行。
为了保证电缆绝缘的质量和可靠性，国家和行业都制定了一系列的电缆绝缘标准，并对其进行严格的执行。
在生产和使用过程中，必须严格按照标准要求进行操作，确保电缆绝缘材料的质量符合标准，从而保证电缆的安全运行。
五、电缆绝缘标准的意义。
电缆绝缘标准的制定和执行对于保障电缆安全运行、提高电力传输和通信质量具有重要意义。
它可以规范电缆绝缘材料的生产和使用，提高电缆的可靠性和耐久性，降低事故发生的风险，保护人身和财产安全，促进相关产业的健康发展。
六、总结。
电缆绝缘标准是电力传输和通信领域中的重要标准之一，其对于保障电缆安全运行、提高质量具有重要意义。

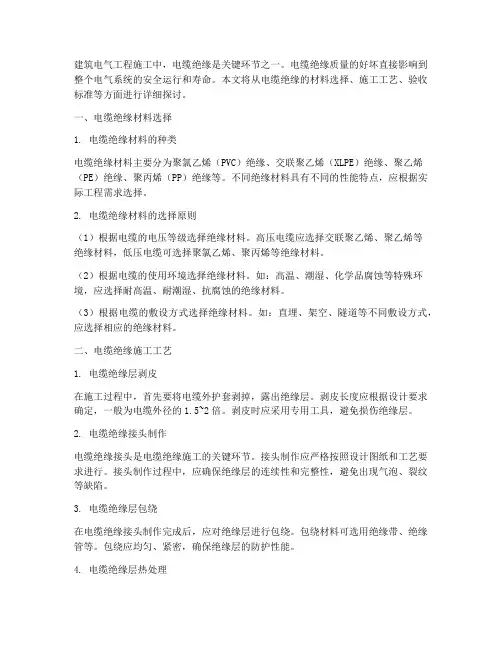

建筑电气工程施工电缆绝缘
建筑电气工程施工中，电缆绝缘是关键环节之一。
电缆绝缘质量的好坏直接影响到整个电气系统的安全运行和寿命。
本文将从电缆绝缘的材料选择、施工工艺、验收标准等方面进行详细探讨。
一、电缆绝缘材料选择1. 电缆绝缘材料的种类电缆绝缘材料主要分为聚氯乙烯（PVC）绝缘、交联聚乙烯（XLPE）绝缘、聚乙烯（PE）绝缘、聚丙烯（PP）绝缘等。
不同绝缘材料具有不同的性能特点，应根据实际工程需求选择。
2. 电缆绝缘材料的选择原则（1）根据电缆的电压等级选择绝缘材料。
高压电缆应选择交联聚乙烯、聚乙烯等绝缘材料，低压电缆可选择聚氯乙烯、聚丙烯等绝缘材料。
（2）根据电缆的使用环境选择绝缘材料。
如：高温、潮湿、化学品腐蚀等特殊环境，应选择耐高温、耐潮湿、抗腐蚀的绝缘材料。
（3）根据电缆的敷设方式选择绝缘材料。
如：直埋、架空、隧道等不同敷设方式，应选择相应的绝缘材料。
二、电缆绝缘施工工艺1. 电缆绝缘层剥皮在施工过程中，首先要将电缆外护套剥掉，露出绝缘层。
剥皮长度应根据设计要求确定，一般为电缆外径的1.5~2倍。
剥皮时应采用专用工具，避免损伤绝缘层。
2. 电缆绝缘接头制作电缆绝缘接头是电缆绝缘施工的关键环节。
接头制作应严格按照设计图纸和工艺要求进行。
接头制作过程中，应确保绝缘层的连续性和完整性，避免出现气泡、裂纹等缺陷。
3. 电缆绝缘层包绕在电缆绝缘接头制作完成后，应对绝缘层进行包绕。
包绕材料可选用绝缘带、绝缘管等。
包绕应均匀、紧密，确保绝缘层的防护性能。
4. 电缆绝缘层热处理为了提高电缆绝缘层的性能，可对绝缘层进行热处理。
热处理方法有热老化、热烘等。
热处理过程中，应严格控制温度和时间，确保绝缘层的性能达到设计要求。
三、电缆绝缘验收标准1. 外观检查电缆绝缘施工完成后，应进行外观检查。
检查内容包括：绝缘层是否均匀、紧密，有无气泡、裂纹等缺陷；接头部位是否牢固，有无渗漏等现象。
2. 绝缘测试对电缆绝缘进行绝缘测试，测试电压应符合设计要求。
低压电气线缆绝缘规范
低压电气线缆绝缘规范1. 引言低压电气线缆的绝缘是保证电缆正常运行的重要因素之一。
良好的绝缘能够防止电缆发生短路、漏电等故障，保证电能传输的安全和稳定。
本文档旨在规范低压电气线缆的绝缘工作，确保电气线缆的安全性和可靠性。
2. 绝缘材料选择低压电气线缆的绝缘材料应符合以下要求：•绝缘材料具有良好的电绝缘性能，能够承受额定电压和电流的载荷；•绝缘材料具有良好的耐热性能，能够在极端温度下保持其绝缘性能；•绝缘材料具有良好的抗老化性能，能够长期使用而不受绝缘老化影响；•绝缘材料具有良好的耐化学腐蚀性能，能够抵御电缆周围环境的腐蚀。
3. 绝缘厚度要求低压电气线缆的绝缘厚度应符合以下要求：•绝缘厚度与电缆额定电压和电流成正比，一般应满足电气线缆设计标准中的要求；•绝缘厚度应能够保证电缆在正常工作条件下的安全运行，不发生绝缘击穿；•绝缘厚度应经过严格的测试和检验，确保满足设计要求。
4. 绝缘制作工艺低压电气线缆的绝缘制作工艺应符合以下要求：•绝缘制作过程中应保证材料的清洁，排除杂质和污染物；•绝缘制作过程中应严格控制温度和湿度，确保材料和工艺的稳定性；•绝缘制作过程中应采取适当的压力和速度，保证绝缘材料的均匀性和一致性；•绝缘制作过程中应采取适当的固化时间和条件，确保绝缘材料的性能稳定。
5. 绝缘质量检测低压电气线缆的绝缘质量检测应包括以下内容：•绝缘电阻测试：通过对绝缘材料的电阻进行测试，评估绝缘性能是否符合要求；•绝缘击穿测试：在一定电压条件下，测试绝缘材料能否经受住电压的击穿，评估绝缘材料的强度和耐压性能；•绝缘老化测试：将绝缘材料暴露在极端温度和湿度条件下，测试绝缘材料的老化程度和性能变化。
6. 绝缘修复和更换低压电气线缆的绝缘出现损坏或老化时，应采取以下措施进行修复或更换：•绝缘修复时，应选择符合要求的绝缘材料，严格按照绝缘制作工艺进行修复；•绝缘更换时，应选择与原绝缘材料相同或更好的绝缘材料，确保更换后的电缆绝缘性能符合要求；•绝缘修复和更换后，应进行绝缘质量检测，确保修复或更换后的电缆满足要求。
电缆的绝缘电阻值与电缆的
电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度、环境粉尘的性质以及电缆的使用年限有关。
一、新电缆绝缘电阻的最低值（非测量相接地）新电缆绝缘电阻的最低值可比照制造厂给出的20℃条件下，每千米长度的绝缘电阻的最低值（按电缆的实际长度、电缆绝缘的实际温度，折算到对应的数值）。
如果没有制造厂的数据，下列数值可供参考：聚氯乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：额定电压1kV，即电压电力电缆，一般不小于40MΩ；额定电压6kV，一般不小于60MΩ。
交联聚乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：额定电压6kV，导体截面16～35mm2，一般不小于1000MΩ；导体截面50～95mm2，一般不小于750MΩ；导体截面120～240mm2，一般不小于500MΩ。
额定电压10kV，导体截面16～35mm2，一般不小于2000MΩ；导体截面50～95mm2，一般不小于1500MΩ；导体截面120～240mm2，一般不小于1000MΩ。
橡皮电缆，20℃条件下，每千米长度的绝缘电阻最低值为：额定电压6kV，一般不小于50MΩ；额定电压1kV，一般不小于2MΩ。
二、运行中电缆的绝缘电阻运行中电缆绝缘电阻自行规定，要求历次试验测得的数据变化不大，例如与历史数据相比，本次测得的绝缘电阻值（换算到同一温度），不低于原来数值的1/3。
此外，一般要求电缆的相间绝缘电阻不平衡系数不大于2～。
否则，需要查明原因，必要时，通过进一步试验确认电缆是否可以投入运行。
从现场电缆试验情况看，许多单位看重电缆的耐压试验以及耐压试验前后绝缘电阻的变化。
GB50150-2006《电气装置安装工程电气设备交接试验标准》也没有对电缆绝缘电阻的数值做出明确的要求。
DL/T 596—1996《电力设备预防性试验规程》电缆绝缘电阻一栏，简单到只有“自行规定”4个字。
到目前为止“综合比较”，即与历史数据比较，与同类型电缆比较，与本条电缆的不同相比较，还是现场电气试验人员常用的一个行之有效的方法。
电线电缆导体及绝缘材料
12.1 1.51 1.92 2.41 3.04 3.92 4.74 6.13 7.68 9.42 11.9 15.7 19.8 24.5 30.8 38.9 49.4 62.7 77.6 98 125 156 198 248 314 396 501 627 796 1000 1264 1588 2009 2528 3195 4028 5076
第四节 UL 导体规格标准
我公司铜线导体的组成种类繁多，如 7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm 等等，那幺这些组成怎幺区分，怎幺确定是什幺规格，怎幺判 定符不符合 UL 标准呢？
一． UL 导体规格标准
导体组成因需要的不同而多种多样，如果没有一个统一的判定标准， 将很令人头疼。在 UL758 里就专门有对导体的规格标准的详述，它的标准 为 AWG，就是 American Wire Guage,中文意思是“美国线材规格” ，也就 是我公司所参照的标准。它把导体分为单铜（单条铜导体）和绞铜（多条 铜导体绞合成的铜导体） ，单铜根据直径大小划分规格﹔绞铜根据截面积 大小划分规格，如下表所示： UL758 导体规格标准 导体规 格 (AWG) 50 单条导体直径 标准尺寸 最小尺寸 Mils (mm) Mils (mm) 0.99 0.0251 0.98 0.025 绞铜导体的截面积 最小尺寸 标准尺寸 2 Cmils (mm2) Cmils (mm ) 0.980 0.000497 0.960 0.000486
R L A
其中 稱為導體之電阻系數，單位為 ohm cm
2.导电率—以 20℃时长度为 1m、截面积为 1mm2 之标准软铜线之电阻 1/58ohm(0.017241 ohm)为基准，称为 100%导电率。电阻 愈大，则导电率愈低，两者成反比例。 3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回 180 地弯折，直至线断为止，弯折次数愈多，表示耐弯折 性愈强。 4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。 5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。
电缆通电接地与绝缘测试方案
电缆通电接地与绝缘测试方案（1）电气线路绝缘摇测Insulating Shake-measure in Electric Circuit1）第一次绝缘摇测：电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通。
摇测应将干线和支线分开，一人摇测，一人应及时读数并记录。
摇动速度应保持在12Or I min 左右，读数应采用lmin 后的读数为宜。
The first insulating shake-measure: when carry out the circuit insulating shake-measure before installing electric appliances, separate conducting wires in lamp holder box firstly, and connect with the conducting wire in switch box. When shake measure, separate the main line and the branch line. One take shake-measure, the other should do reading and record in time.The shaking sped should be kept at about 12Or／min. The reading should be suitable to adopt that after 1 minute.2）第二次绝缘摇测：电气器具、电箱全部安装完在送电前进行摇测，应先将线路上的开关刀闸、仪表、设备等用电开关全部置于断开位置，摇测方法同上所述，确认绝缘摇测无误后再进行送电试运行。
The second insulating shake-measure: carry out shake-measure before power transmission while all electric appliances and electric boxes have been finished. Switch offall electric switches such as knife switch, instrument, and equipment in circuit. The methodof shake-measure is same as the above. Carry out electrification test run after confirming that there is no something wrong with shake measure.3）电气线路绝缘遥测使用的仪器及要求：Instruments and Requirements for Insulating电线的绝缘摇测一般选用5OOV、量程为O-5OOMO 的兆欧表。
电力电缆绝缘测试标准
电力电缆绝缘测试标准
电力电缆的绝缘测试标准可以根据不同国家和地区的要求而有所不同。
以下是一些常见的电力电缆绝缘测试标准：
1. 国际电工委员会（International Electrotechnical Commission，IEC）标准：
- IEC 60243：电气绝缘材料的电压持久性测试
- IEC 60502：额定电压1 kV以上的电力电缆和配电电缆的试验方法
- IEC 60811：电缆和绝缘材料的常规试验方法
2. 美国标准：
- ANSI/ICEA S-94-649：额定电压1 kV以上的电力电缆和控制电缆的绝缘试验方法
- IEEE 400.2：额定电压1 kV以上的电力电缆绝缘试验的建议实施方法
3. 欧洲标准：
- EN 50343：额定电压1 kV以上的电力电缆和控制电缆的试验方法
- HD 620：额定电压1 kV以上的电力电缆的试验方法和要求
这些标准涵盖了绝缘电阻、绝缘电压耐受能力、直流电压击穿试验、交流电压击穿试验、局部放电测试等测试项目，以确保电力电缆的绝缘性能符合要求。
请注意，具体应遵循哪个标准取决于您所在的国家或地区的规定以及特定项目的要求。
建议在具体应用中查阅适用的标准以获得准确的测试要求。
电气设备及电缆绝缘阻值的要求及标准
长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
电缆绝缘电阻的数值随电缆的温度和长度而变化。
为了便于比较，应换算为20℃时单位长度电阻值，一般以每千米电阻值表示，即：R20＝Rt×Kt×L式中R20－在20℃时，每千米电缆的绝缘电阻。
MΩ/KM；Rt－长度为L的电缆在t℃时的绝缘电阻，MΩ；L－电缆长度，Km；Kt－温度系数，20℃时系数为1.0。
良好（合格）的电力电缆的绝缘电阻通常很高，其最低数值可按制造厂规定：新电缆，每一缆芯对外皮的绝缘电阻（20℃时每千米电阻值），额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。
附：电缆的温度系数温度：0℃5℃10℃15℃20℃25℃30℃35℃40℃kt ：0.48 0.57 0.70 0.85 1.0 1.13 1.41 1.66 1.92山西高平科兴来有限公司设备电缆安装及相关标准电气设备及电缆绝缘阻值的要求及标准1、电缆的绝缘阻值要求1）、660V绝缘阻值相间和相对地不得小于10兆欧；2）、1140V绝缘阻值相间和相对地不得小于50兆欧；3）、10KV绝缘阻值相间和相对地不得小于100兆欧；4）、监视线绝缘阻值相间不得小于2兆欧；2、电机的绝缘阻值要求1）、660V绝缘阻值相对地不得小于10兆欧；2）、1140V绝缘阻值相对地不得小于50兆欧；3、高仿、馈电、启动器的绝缘阻值要求1）、660V绝缘阻值相间和相对地不得小于10兆欧；2）、1140V绝缘阻值相间和相对地不得小于50兆欧；3）、10KV绝缘阻值相间和相对地不得小于100兆欧；4、变压器的绝缘阻值要求1）、10KV绝缘阻值相对地不得小于100兆欧；2）、1140V绝缘阻值相对地不得小于50兆欧；3）、660V绝缘阻值相对地不得小于10兆欧；线芯对外皮的绝缘电阻:1～3KV应不小于50M欧6KV及以上的应不小于100M欧对于旧电缆没有明确标准,主要受其环境温湿度和其它因素影响.所以不同时间的绝缘阻值都不同.经验:(电压/1000)M欧,就可以送电.即0.4M左右.但是为了安全起见,1KV以下低压系最低均作10M左右为经验标准.山西正方人和科技有限公司井下防爆电气（器）设备检查标准的修改补充规定：电缆绝缘阻值应符合下列规定：6KV 100兆欧/km1140V 50兆欧/km660V 10兆欧/km公式是这么样：R＝U／（1000＋P／100）R——绝缘电阻（MΩ）；U——电动机的额定电压（V）；P——电动机功率（KW）。
电气工程中的电线电缆规范要求
电气工程中的电线电缆规范要求在电气工程中，电线电缆的选择和安装是非常重要的环节。
电线电缆规范要求是为了确保电线电缆的安全性、可靠性和性能的一系列标准化要求。
下面将详细介绍电气工程中电线电缆规范要求的相关内容。
一、电线电缆的选择在电线电缆的选择中，要考虑以下几个方面的规范要求：1. 电气参数：根据电气负载的大小，确定电线电缆的额定电压、额定电流等参数。
同时要考虑电气线路的环境温度、导电材料的选择等。
2. 绝缘材料：电线电缆的绝缘材料是保证电线电缆电气绝缘性能的关键。
根据不同的工程要求，选择适合的绝缘材料，如聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
3. 外护层材料：为了保护电线电缆的绝缘层和导体，外护层材料的选择也需要符合规范要求。
一般常用的材料有聚氯乙烯（PVC）、聚氯乙烯塑料护套（VLSH-PVC）等。
二、电线电缆的安装电线电缆的安装是保证工程质量和使用安全的重要环节。
以下是电线电缆安装中的规范要求：1. 引入方式：电线电缆的引入方式应根据工程要求和现场实际情况来选择。
一般有沟槽引入、架空引入、隧道引入等方式。
2. 安装方法：电线电缆在安装过程中，应严格按照规范要求进行固定和连接。
如采用金属托盘固定，应均匀布置，连接处应牢固可靠。
3. 弯曲半径：电线电缆在安装过程中，要注意其弯曲半径。
过小的弯曲半径会损坏电线电缆的绝缘层和导体，影响电线电缆的性能和寿命。
4. 交叉间距：不同类型的电线电缆在安装时，要保持一定的交叉间距，避免电磁干扰和热量堆积。
规范要求中一般会给出相应的交叉间距要求。
三、电线电缆的验收和检测为了保证电线电缆质量及施工质量，进行验收和检测是必要的。
以下是相关规范要求：1. 外观检查：对电线电缆进行外观检查，如是否有损伤、腐蚀、绝缘层是否均匀和完整等。
同时还要检查接线端子的牢固度和符合规范要求。
2. 绝缘电阻测试：使用绝缘电阻测试仪进行电线电缆的绝缘电阻测试。
测试结果应符合规范要求，以保证电气绝缘性能。
电力电缆绝缘
二、电力电缆试验
6、对三芯电缆外护套进行测试，当每千米的绝缘电阻低于 0.5M 时，应采用什么方法判断外护套是否进水？ 交联聚乙烯电缆的金属层、铠装层及其涂层用的材料有铜、铅、 铁、锌和铝等。这些金属的电极电位如某些金属的电极电位表所 示。当交联聚乙烯电缆的外护套破损并进水后，由于地下水是电 解质，在铠装层的镀锌钢带上会产生对地-0.76V的电位，如内衬 层也破损进水后，在镀锌钢带与铜屏蔽层之间形成原电池，会产 生0.334-（-0.76）≈1.1V的电位差，当进水很多时，测到的电位 差会变小。在原电池中铜为“正”极，镀锌钢带为“负”极。 对三芯电缆外护套进行测试，当每千米的绝缘电阻低于0.5M 时 用万用表的“正”、“负”表笔轮换测量铠装层对地或铠装层对 铜屏蔽的电阻，此时在测量回路内由于形成的原电池与万用表内 干电池相串联，当极性组合使电压相加时，测得的电阻值较小； 反之，测得的电阻值较大。因此上述两次测得的绝缘电阻值相差 较大时，表明已形成原电池，就可判断外护套和内衬层已破损进 水。
二、电力电缆试验
13、对电缆主绝缘直流耐压试验结果如何要求？ ⑴在试验电压作用下，5min不击穿。 ⑵耐压5min时的泄漏电流不应大于耐压1min时的泄漏电流。 14、为什么交联聚乙烯电缆不宜采用直流高电压进行耐压试验？ 其主要原因如下： ⑴交联聚乙烯电缆绝缘在交、直流电压下的电场分布不同。交联 聚乙烯电缆绝缘层是采用聚乙烯经化学交联而成，属整体型绝缘 结构。其介电常数为2.1~2.3，且一般不受温度变化的影响。在 交流电压下，交联聚乙烯电缆绝缘层内的电场分布是由介电常数 决定的，即电场强度是按介电常数而反比例分配。这种分布是比 较稳定的。 在直流电压作用下，其绝缘层中的电场强度是按绝缘电阻系数而 正比例分配的。然而，绝缘电阻系数分布是不均匀的。这是因为 在交联聚乙烯电缆交联过程中不可避免地溶入一定量的副产品， 如甲烷、乙酰苯、聚乙醇等，它们具有相对小的绝缘电阻系数， 且在绝缘层径向的分布是不均的，所以，在直流电压下，交联聚 乙烯电缆绝缘层中的电场分布不同于理想的圆柱体绝缘力电缆试验
电缆的绝缘电阻值与电缆的种类
电缆的绝缘电阻值与电缆的种类电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度、环境粉尘的性质以及电缆的使用年限有关。
一、新电缆绝缘电阻的最低值（非测量相接地）新电缆绝缘电阻的最低值可比照制造厂给出的20℃条件下，每千米长度的绝缘电阻的最低值（按电缆的实际长度、电缆绝缘的实际温度，折算到对应的数值）。
如果没有制造厂的数据，下列数值可供参考：聚氯乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：额定电压1kV，即电压电力电缆，一般不小于40MΩ；额定电压6kV，一般不小于60MΩ。
交联聚乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：额定电压6kV，导体截面16～35mm2，一般不小于1000MΩ；导体截面50～95mm2，一般不小于750MΩ；导体截面120～240mm2，一般不小于500MΩ。
额定电压10kV，导体截面16～35mm2，一般不小于2000MΩ；导体截面50～95mm2，一般不小于1500MΩ；导体截面120～240mm2，一般不小于1000MΩ。
橡皮电缆，20℃条件下，每千米长度的绝缘电阻最低值为：额定电压6kV，一般不小于50MΩ；额定电压1kV，一般不小于2MΩ。
二、运行中电缆的绝缘电阻运行中电缆绝缘电阻自行规定，要求历次试验测得的数据变化不大，例如与历史数据相比，本次测得的绝缘电阻值（换算到同一温度），不低于原来数值的1/3。
此外，一般要求电缆的相间绝缘电阻不平衡系数不大于2～2.5。
否则，需要查明原因，必要时，通过进一步试验确认电缆是否可以投入运行。
从现场电缆试验情况看，许多单位看重电缆的耐压试验以及耐压试验前后绝缘电阻的变化。
GB50150-2006《电气装置安装工程电气设备交接试验标准》也没有对电缆绝缘电阻的数值做出明确的要求。
DL/T 596—1996《电力设备预防性试验规程》电缆绝缘电阻一栏，简单到只有“自行规定”4个字。
线路绝缘及电气安全知识
线路绝缘及电气安全知识在现代社会中，电力已经成为我们生活中不可或缺的一部分。
然而，电力的使用也伴随着一系列的安全隐患。
为了确保电力的正常使用以及人们的生命财产安全，线路绝缘及电气安全知识显得尤为重要。
首先，我们来了解什么是线路绝缘。
线路绝缘指的是将电线电缆与外界物体隔离，以防止电流外泄和人身触电事故的发生。
电线电缆通常由铜、铝等导体和绝缘材料组成。
正确的绝缘系统可以有效地隔离电线电缆与外界环境，避免因湿气、尘埃和物理损坏等原因导致电气故障和意外触电。
因此，在线路铺设和使用过程中，绝缘材料的选择、维护和检测都是至关重要的。
其次，电气安全知识也是我们必须了解的。
首先，我们应当了解电器的基本原理和工作方式。
不同种类的电器有不同的工作原理，我们要对电器的正常工作状态进行正确认识，并遵循正确的用电方法。
同时，我们也需要意识到电器的潜在危险，如高温、高电压等。
接着，了解电器的使用范围和性能也是必要的。
选择正确的电器和合适功率的电源，不仅能够提高电器的使用效果，还能防止过载或短路等问题的发生。
此外，正确的用电习惯也是确保电气安全的重要因素，例如不随意拔插电源插座、避免乱拉乱接电线，以免导致电路短路或触电事故。
除了线路绝缘和电气安全知识，我们还应该了解如何正确应对突发事故。
在遇到电气事故时，不要慌乱，首先要停止电源供电，断电是处理电气事故的首要措施。
然后，应及时拨打应急电话联络专业人士进行救援。
在救援人员到来之前，可以采取一些简单的措施，如使用干燥的绝缘材料把触电部位与电源隔离，或者利用绝缘工具切断与触电部位的接触，以减少进一步的伤害。
总结起来，线路绝缘及电气安全知识是保障电力使用安全的重要基础。
在我们使用电器和进行电路铺设时，应该注重绝缘材料的选择和维护，了解电器的工作原理和正确使用方法，同时掌握应对突发事故的基本应对措施。
只有在掌握了线路绝缘及电气安全知识的前提下，我们才能更好地保护自己和他人的生命财产安全，享受到电力带来的方便和舒适。
国网电缆绝缘操作规程
国网电缆绝缘操作规程1. 引言电缆绝缘是电力线路安全运行的重要环节，对于保障电力系统的稳定运行和维护供电质量具有重要意义。
本文档旨在规范国网电缆绝缘操作，确保操作人员的安全和绝缘工作的有效进行。
2. 术语和定义•电缆绝缘：指对电力线路上的电缆进行绝缘工作，包括绝缘测试和绝缘处理。
•绝缘测试：通过特定的测试仪器对电缆进行测试，确定其绝缘状况是否合格。
•绝缘处理：对绝缘不合格的电缆进行修复或更换，确保电缆的绝缘性能符合要求。
•操作人员：指进行电缆绝缘操作的相关工作人员。
3. 绝缘工作台账在进行电缆绝缘操作之前，应制定绝缘工作台账，记录绝缘工作的相关信息，包括绝缘操作的时间、地点、电缆型号、绝缘测试结果等。
绝缘工作台账的管理有助于对绝缘情况进行跟踪和统计，及时排查和解决潜在的问题。
4. 绝缘测试4.1. 绝缘测试的目的是检测电缆的绝缘状况，确定是否需要进行绝缘处理。
绝缘测试应在无电情况下进行，确保操作人员的安全。
4.2. 绝缘测试应使用符合国家标准的测试仪器，并由经过培训的操作人员进行操作。
4.3. 绝缘测试的步骤包括： - 步骤1：选择合适的测试仪器和测试方法，根据电缆的类型和规格确定测试的参数。
- 步骤2：连接测试仪器，并按照仪器说明书进行操作。
- 步骤3：记录测试结果，包括绝缘电阻值和绝缘损耗值。
- 步骤4：根据测试结果判断绝缘状况，如绝缘电阻值小于标准要求，或绝缘损耗值超过标准范围，则需要进行绝缘处理。
5. 绝缘处理5.1. 绝缘处理的目的是修复或更换绝缘不合格的电缆，确保电缆的绝缘性能符合要求。
5.2. 绝缘处理应由经过培训的专业人员进行操作，并采取相应的安全措施，确保操作人员的安全。
5.3. 绝缘处理的步骤包括： - 步骤1：根据绝缘测试结果确定绝缘不合格的电缆，并准备修复或更换所需要的材料和工具。
- 步骤2：对绝缘不合格的电缆进行修复或更换，修复过程中应注意操作规程，确保修复后的电缆绝缘性能符合要求。
电气绝缘与电缆专业方向
电气绝缘与电缆专业方向一、专业简介电气绝缘与电缆专业是电气工程类专业的一个方向，主要研究电气绝缘技术和电缆设计与制造技术。
该专业方向培养具有电气绝缘和电缆方面专业知识和技能的高级工程技术人才，在电力、通信、石油等行业中具有广泛的就业前景。
二、专业课程1. 电气绝缘技术课程电气绝缘材料：主要介绍各类电气绝缘材料的性能及其在电器设备中的应用。
电气绝缘技术根底：包括电介质介绍、电气绝缘强度、介电损耗等理论知识，并结合实验进行实践操作。
电气设备绝缘检测与维护：主要学习电气设备的绝缘测试方法和维护技术，了解电气设备的绝缘状态。
2. 电缆设计与制造技术课程电缆原理与结构设计：学习电缆的根本原理和结构设计方法，包括电缆的屏蔽结构、绝缘材料选择等内容。
电缆制造工艺与设备：了解电缆制造的工艺流程和设备，学习电缆制造中的工艺技术和操作技能。
电缆试验与质量控制：研究电缆的试验方法和质量控制，掌握电缆的质量标准和测试技术，能够进行电缆的质量检验。
三、就业前景毕业生可以在电力、通信、石油等行业从事电气绝缘和电缆方面的工作。
主要的工作岗位包括：1.电气设备的绝缘测试与检测工程师；2.电缆设计师；3.电气设备维护工程师；4.电缆生产与质量控制工程师等。
电气绝缘与电缆专业方向的就业前景广阔，随着我国电力、通信等行业的快速开展，对专业人才的需求日益增加。
四、开展趋势电气绝缘与电缆专业方向的开展趋势主要表达在以下几个方面：1.高性能电气绝缘材料的研发应用；2.高压、大容量电缆的设计与制造技术；3.新能源电气设备的绝缘与电缆技术需求；4.电缆质量检验与控制技术的改进。
随着科技的不断进步，电气绝缘与电缆专业将会更加关注新材料、新技术的开展和应用，为电力、通信等行业提供更加高效、环保、平安的电缆产品。
五、总结电气绝缘与电缆专业方向培养具有电气绝缘和电缆方面专业知识和技能的高级工程技术人才，课程设置包括电气绝缘技术和电缆设计与制造技术等方面。
电气装备用电线电缆选用要求
电气装备用电线电缆选用要求随着电力设备的发展和普及，电气装备用电线电缆的选用要求愈发重要。
下面将介绍一些常见的电气装备用电线电缆选用要求。
1.电压等级：根据电气装备的电压等级确定所需的电线电缆的电压等级。
一般情况下，低压装备选用1kV及以下的电线电缆，中压装备选用3kV-10kV的电线电缆，高压装备选用10kV以上的电线电缆。
2.耐火等级：根据电气装备所处的环境以及装备的火灾风险程度，选择具备相应耐火等级的电线电缆。
一般要求电线电缆具备B1或B2级别的耐火等级，以防止火灾扩散。
3.敷设条件：根据装备的敷设环境确定所需的电线电缆的敷设条件。
比如，在室内敷设一般可以选择软电线，而在室外敷设应选用具备耐候性和防水性能的电缆。
4.额定电流和短路容量：根据电气装备的额定电流和短路容量选择合适的电线电缆。
电线电缆的选用要能够承受装备额定电流和短路条件下的电流。
5.绝缘材质和绝缘性能：根据电气装备的使用条件和环境温度，选择具备相应绝缘材质和绝缘性能的电线电缆。
一般要求电线电缆具备良好的绝缘性能和耐热性能，以防止绝缘材料老化或热损伤。
6.导体材质和导电性能：根据电气装备的使用条件和导电性能要求，选择合适的导体材质和导电性能的电线电缆。
一般要求导体具备良好的导电性能和抗氧化性能，以防止导线断裂或氧化导致的电流故障。
7.阻燃性和耐热性：根据电气装备的使用环境和防火要求，选择具备良好阻燃性和耐热性能的电线电缆。
一般要求电线电缆具备B1或B2级别的阻燃性能和耐热性能，以减少火灾风险。
8.组织结构和工艺要求：根据电气装备的使用条件和机械强度要求，选择合适的电线电缆的组织结构和工艺要求。
一般要求电线电缆具备合理的绝缘和护套结构，以提高电缆的机械强度和耐物理损伤能力。
9.相容性和兼容性：根据电气装备的系统整合要求，选择与其他设备相兼容的电线电缆。
要求电线电缆具备良好的相容性和兼容性，以保证系统的安全稳定运行。
10.质量认证和合规性：选择经过质量认证并符合相关国家或行业标准要求的电线电缆。
电缆的分类
电缆的分类电缆是用来传输电能的电气连接元件，被广泛地应用于电器设备之间。
电缆可以根据不同的特性进行分类，下面将对电缆的分类进行介绍。
一、按材料分类电缆可以根据不同的材料分为绝缘电缆、加热电缆、金属护套电缆和敷设电缆。
1.缘电缆绝缘电缆是由导体和绝缘体组成的电缆，主要用于供应电能、通讯及计算机信号等电气设备之间的连接。
它又可分为常规绝缘电缆、耐高温绝缘电缆、耐油绝缘电缆和耐汽油绝缘电缆等。
2.热电缆加热电缆是由电热线和绝缘体组成的电缆，用于温控，对比常规电缆，它能够响应环境温度的变化，达到温控的效果。
通常，加热电缆可以分为非耐热型加热电缆和耐热型加热电缆。
3.属护套电缆金属护套电缆是由电缆导体和外套护套组成的电缆。
它采用聚氯乙烯(PVC)、聚氨酯(PU)、橡胶(RUB)等作为护套，可以有效地保护导体，避免外界因素对导体的影响。
一般来说，金属护套电缆可以分为软质金属护套电缆和硬质金属护套电缆。
4.设电缆敷设电缆是指那些用于架设在安装位置上的电缆。
它们可以采用聚氯乙烯(PVC)、聚氨酯(PU)和橡胶(RUB)等材料作为外覆材料，具有较好的耐磨、耐冲击、耐油和耐老化等特性。
敷设电缆可以分为控制电缆、信号电缆、线缆和防爆电缆等类型。
二、按用途分类电缆也可以根据不同的用途分为电源电缆、仪表电缆、通信电缆、自动控制电缆和保护电缆等。
1.源电缆电源电缆是一种用于供应功率的电缆，主要用于连接电源设备，如发电机、变压器、开关设备等。
电源电缆的常用材料有铜、铝、铝合金和锡，它们可以根据客户的需求选择合适的电缆。
2. 仪表电缆仪表电缆是一种用于测量、控制和监控各种电气设备的电缆，它以导线和特殊绝缘体、屏蔽层和护层等组成。
仪表电缆的结构通常比较复杂，可以根据客户的要求设计特殊的电缆。
3.信电缆通信电缆是一种用于传输数据信号的电缆，通常由多个芯线、信号屏蔽层、绝缘体和外套护套组成。
它的主要特点是高信噪比，可以有效地阻抗外界干扰，保证数据传输的稳定性和可靠性。
