图解逆作法施工
《逆作法施工技术》课件
总结词：适用范围
详细描述：逆作法施工技术在地铁工程中适用于车站、 区间等施工项目，尤其在城市中心区域或交通繁忙地段 具有较高的应用价值。
逆作法施工技术在桥梁工程中的应用
总结词：提高桥梁稳定性、减小对桥下交通的影响 总结词：技术优势
详细描述：逆作法施工技术在桥梁工程中能够提高桥梁 稳定性，减小对桥下交通的影响，尤其在跨越繁忙道路 或河流时具有显著优势。
《逆作法施工技 术》PPT课件
目录
• 逆作法施工技术概述 • 逆作法施工技术的原理与流程 • 逆作法施工技术的优势与挑战 • 逆作法施工技术在工程实践中的
应用 • 案例分析
01
逆作法施工技术概述
定义与特点
定义
逆作法施工技术是一种在地下工程中常用的施工方法，其原 理是先施工地下结构的顶板和支撑柱，再施工地下结构的底 板，然后逐层向下开挖土方并施工楼层结构，直至完成整个 地下结构的施工。
特点
逆作法施工技术能够显著缩短施工周期，减少土方开挖量， 降低施工成本，同时能够减小基坑变形，提高施工安全性。
逆作法施工技术的起源与发展
起源
逆作法施工技术起源于20世纪50年 代的欧洲，最初是为了解决深基坑施 工中的支护和挖土问题而提出的。
发展
随着工程实践的积累和技术进步，逆 作法施工技术不断完善，逐渐形成了 多种施工方法，如全逆作法、半逆作 法、分层逆作法等。
详细描述：逆作法施工技术在高层建筑中应用广泛，通 过地下连续墙或桩基作为支撑，逐层向上施工，有效降 低施工风险，缩短工期，并节约成本。
详细描述：逆作法施工技术在高层建筑中具有显著的技 术优势，能够提高结构的整体性和抗震性能，减少对周 围环境的影响。
详细描述：逆作法施工技术在高层建筑中适用于地质条 件复杂、地下水位较高的情况，能够提高施工安全性和 稳定性。
逆作法施工介绍
逆作法施工介绍————————————————————————————————作者：————————————————————————————————日期：基坑顺作法、逆作法对比1 概述现今基坑的规模越来越大，面积在10000～50000m2的基坑越来越多；基坑的开挖深度可达到20～30m：基坑场地紧凑，有些地方紧贴红线。
城市中的基坑工程呈现出“大、深、紧"的特点，基坑的规模越来越大；基坑的开挖深度越来越深；基坑场地更紧凑；基坑周边环境更复杂敏感，临近大量市政管线、建筑与地铁构筑物。
基坑支护结构除满足自身强度要求外，为了保证周边建构筑物、管线、地铁的正常使用，基坑工程的设计及施工主要以变形控制为主。
在全国范围，随着城市进程的加快，各大城市高层建筑发展迅速，由上海、北京、广州、深圳、天津等地开始，采用逆作法或部分逆作法的基坑支护设计和施工方法将成为建设高层建筑地下室和其他地下结构的未来主要发展及推广的趋势。
2 顺做法施工工艺简介深基坑支护结构通常由围护墙、止水帷幕、水平内支撑系统(或拉锚系统)以及支撑的竖向支承系统所组成的板式支护结构体系。
顺做法是指先施工周边围护结构，然后由上而下分层开挖，并逐道架设水平支撑(或打设拉锚系统)，开挖至坑底后，由下而上依次施工基础底板与地下结构梁板，并按一定的顺序拆除水平支撑系统，直至完成地下结构施工。
对于浅基坑工程，可采用周边放坡或设置土钉墙、重力坝等无内支撑基坑支护结构，开挖至坑底；然后浇筑基础结构，再由下而上逐层施工各层地下结构梁板。
顺作法是基坑工程的传统施工方法，施工工艺成熟，围护结构体系与主体结构相对独立，设计、施工比较便捷。
由于是传统工艺，对施工单位的管理和技术水平的要求相对较低，施工单位的选择面广。
另外顺作法方案中，基坑支护结构的设计与主体设计关联性较低，受主体设计进度的制约小，基坑工程有条件尽早开工。
顺作法施工流程示意图3 逆作法施工工艺简介相对于顺做法，逆作法则是每开挖一定深度的土体后，即支设模板浇筑永久的结构梁板，用以代替常规顺做法的临时支撑，以平衡作用在围护墙上的土压力。
地下工程逆作法施工动画演示
01
按照设计要求，将顶板钢筋进行绑扎。
混凝土浇筑
02
将搅拌好的混凝土浇筑到顶板钢筋上，并使用振捣器进行振捣
密实。
顶板养护
03
对浇筑完成的顶板进行养护，确保混凝土质量。
土方回填与场地恢复动画演示
土方回填
在地下工程主体结构施 工完成后，进行土方回 填作业。
场地恢复
对回填后的场地进行整 平、夯实和恢复等处理。
验收与交付
完成验收手续后，将地 下工程交付给业主或运 营单位。
地下工程逆作法案例
04
分析
某地铁站逆作法施工案例
概述
施工流程
某地铁站采用逆作法施工，有效缩短了工 期，节约了成本，并减小了对周边环境的 影响。
先进行围护桩施工，然后进行中间立柱和 顶板施工，接着进行负一层土方开挖，最 后进行负二层土方开挖和主体结构施工。
桩基施工
进行中间支撑柱的桩基施 工，如钻孔、灌浆等。
柱体安装与固定
在桩基施工完成后，安装 中间支撑柱，并采取固定 措施，以确保其稳定性。
顶板浇筑与施工缝处理
顶板浇筑
在中间支撑柱安装完成后，进行顶板 混凝土浇筑。
施工缝处理
在浇筑过程中，合理设置施工缝，并 按照规范要求进行处理。
土方回填与场地恢复
土方回填
支撑阶段动画演示
支撑安装
在开挖过程中，逐层安装钢支撑或混凝土支撑，以保持土方的稳 定。
支撑加固
根据需要，对支撑进行加固处理，如焊接、加装斜撑等。
支撑监测
使用应力检测仪器对支撑的受力情况进行实时监测，确保安全。
底板浇筑动画演示
垫层施工
在开挖到底板标高后，铺设垫层作为底板的基层。
钢筋绑扎
逆作法施工示意图
“当遇一系列施工难题时，采用逆作法施工技术当属首选。”余 华山说。
“逆作法”施工示意图
一般工程施工期间，噪音、灰尘对市民影响非常大，特别是长时间封路，会使城 市交通拥堵不堪。建军路地下人防商业街工程浩大，不但挖土深，而且弃土量大， 施工何时结束，怎样最大限度地减少对市民生活秩序的影响，是市领导和市民最 为关注的问题之一。而建军路地下人防商业街项目指挥部总工程师余华山则满怀 信心地郑重承诺：“只需三个月，路面必将恢复通车。因为我们采用的是‘逆作 法’施工。”
就是地下先动，地面后动，最后同时进行
余华山介绍说，一般在地下工程结构施工中，由上至下施工。而所谓逆 作法施工，通俗地讲，就是将施工的工艺倒过来施工。
首先，沿建筑物地下室轴线或周围施工地下连续墙和支护结构，同时建 筑物内部的有关位置浇筑或打下中间支承桩和柱，作为施工期间于底板封底 之前承受上部结构自重和施工荷载的支撑。然后施工地面一层的梁板结构， 作为地下连续墙刚度很大的支撑，随后逐层向下开挖土方和浇筑各层地下结 构，直至底板封底。
《逆作法施工示意》课件
注意事项
• 逆作法的风险与控制 • 逆作法的适用范围 • 实施前的风险评估
案例分析
案例1：公路拓宽
描述：如何利用逆作法高效拓宽公路，减少施工时间与成本。
案例2：高铁隧道建设
描述法的优势与劣势 2 逆作法的应用前景
简述逆作法施工的利与弊， 以及如何最大化优势、降 低劣势。
展望逆作法在未来的广泛 应用，如何推动施工行业 的发展。
3 学习心得体会
分享自己学习逆作法施工 的体验和心得，鼓励听众 尝试新的方法。
《逆作法施工示意》PPT课件
# 逆作法施工示意 ## 概述 - 什么是逆作法 - 逆作法施工的优势 - 本课程的目的
传统施工与逆作法施工的区别
• 传统施工的流程 • 逆作法施工的流程 • 区别与优劣
逆作法施工的步骤
1. 准备阶段 2. 逆向思考 3. 安全检查 4. 准备耗材 5. 施工实施 6. 检查调试

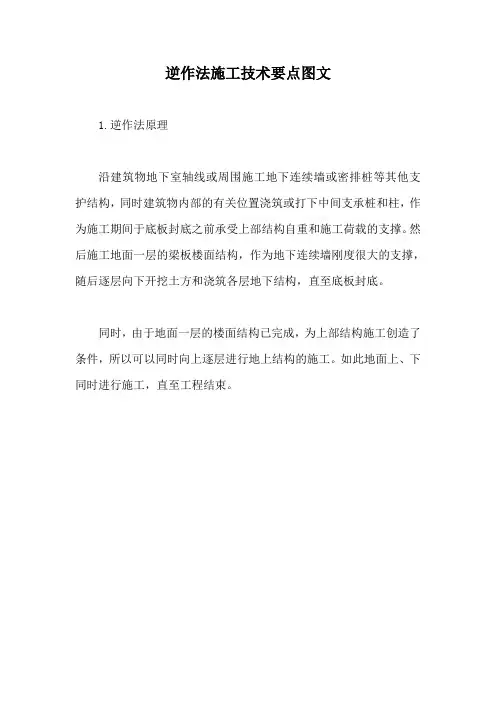

逆作法施工技术要点图文【最新版】
逆作法施工技术要点图文1.逆作法原理沿建筑物地下室轴线或周围施工地下连续墙或密排桩等其他支护结构，同时建筑物内部的有关位置浇筑或打下中间支承桩和柱，作为施工期间于底板封底之前承受上部结构自重和施工荷载的支撑。
然后施工地面一层的梁板楼面结构，作为地下连续墙刚度很大的支撑，随后逐层向下开挖土方和浇筑各层地下结构，直至底板封底。
同时，由于地面一层的楼面结构已完成，为上部结构施工创造了条件，所以可以同时向上逐层进行地上结构的施工。
如此地面上、下同时进行施工，直至工程结束。
2.逆作法的分类(1)全逆作法利用地下各层钢筋混凝土肋形楼板对四周围护结构形成水平支撑。
楼盖混凝土为整体浇筑，然后在其下掏土，通过楼盖中的预留孔洞向外运土并向下运入建筑材料。
同时由于首层地板浇筑完成，可同时向上施工。
(2)半逆作法利用地下各层钢筋混凝土肋形楼板中先期浇筑的交叉格形肋梁，对围护结构形成框格式水平支撑，待土方开挖完成后再二次浇筑肋形楼板。
(3)部分逆作法用基坑内四周暂时保留的局部土方对四周围护结构形成水平抵挡，抵消侧向压力所产生的一部分位移。
(4)分层逆作法此方法主要是针对四周围护结构，是采用分层逆作，不是先一次整体施工完成。
分层逆作四周的围护结构是采用土钉墙。
3.全逆作法施工流程施工时由上到下层逐层开挖土方和浇筑各层地下结构，同时，由于地上一层底板结构已完成，为上部施工创造了条件，这样可以同时向上逐层进行地上结构的施工。
4.半逆作法施工流程其方法与全逆作法相同，只是地下施工时不同时向上施工。
主要施工程序为:中间支承桩和地连墙施工→地下室-1层挖土→浇筑其顶T形楼盖和四周部分板带混凝土→地下-2层挖土→浇筑其顶T形楼盖和四周部分板带混凝土→以此循环至土方全部开挖完毕，地下室地板封底并养护至设计强度→从下而上逐层浇筑内衬墙、柱外包混凝土、剪力墙和未浇筑楼板→顺次进行地上结构施工，直至工程结束。
这种方法主要节省材料，缩短工期很有限。
《逆作法施工示意》课件
逆作法施工的未来发展
智能化和自动化
绿色化发展
随着技术的发展，未来逆作法施工将更加 智能化和自动化，提高施工效率和精度。
未来逆作法施工将更加注重环保和节能， 推动绿色化发展。
标准化和规范化
拓展应用领域
未来逆作法施工将进一步完善相关的标准 和规范，推动行业的标准化和规范化发展 。
未来逆作法施工将拓展应用到更多的领域 ，如城市基础设施、地下空间开发等。
逆作法施工过程中需要进行节点处理 ，需要采取有效的技术措施，以保证 节点的连接质量和稳定性。
混凝土浇筑技术
逆作法施工过程中需要进行大量的混 凝土浇筑，需要采取有效的技术措施 ，以保证混凝土的浇筑质量和浇筑效 率。
PART 03
逆作法施工实例
REPORTING
某商业中心逆作法施工实例
总结词
大型商业中心
PART 05
结论
REPORTING
逆作法施工的重要地位
逆作法施工是现代建筑行业中的 一种重要技术，具有不可替代的
地位。
逆作法施工在提高建筑物的稳定 性和安全性方面具有显著优势， 能够有效地减少建筑物的沉降和
变形。
逆作法施工在城市建设中具有广 泛的应用前景，特别是在高层建
筑、地铁、隧道等工程领域。
通过先行完成顶板和柱 ，有效减少土方开挖和 边坡支护的工作量，降 低施工风险。
由于土方开挖和结构施 工可以同时进行，因此 可以缩短整体施工周期 。
逆作法可以有效减少土 方开挖和边坡支护的费 用，降低工程成本。
逆作法施工对周围环境 的影响较小，有利于环 境保护。
逆作法的发展历程
01
02
03
起源
逆作法最早起源于欧洲， 主要用于地下铁道和高层 建筑的地下室施工。
盖挖逆作法施工工艺工法(后附图片)
盖挖逆作法施工工艺工法1 前言1.1 工艺工法概述盖挖逆作法是当今世界在交通繁忙的城市中心地区修建浅埋地铁车站,尤共是修建具有综合功能要求的地铁车站的一种有效方法。
在修建地铁车站的多种工法中，盖挖法是一种常用的施工方法，而其中的盖挖逆作法是一种技术含量较高、施工较为复杂的施工技术。
其路面敞口作业时间较短，对工程周边的商业及交通环境影响较小；其立柱结构本身作为围护结构的支撑体系分为钢管桩（柱）、H钢桩（柱），刚度较高，可显著减小围护结构及周边环境的变形；施工方法分为打入法（精度低）、湿作业钻孔安装法（有地下水时，精度居中）、干作业钻孔安装法（精度高）。
盖挖逆作法造价介于明挖与暗挖之间，较为低廉。
本工法采用钢管柱作为支撑，湿作业钻孔安装法进行阐述。
1.2 工艺原理盖挖逆作法工艺的原理是先施工围护体系（桩、墙）和顶板的承重体系（中间柱），开挖土方至顶板结构底高程后，施做顶板并恢复周边环境，在顶板的防护下，依次开挖土方和自上而下施做结构，最终形成完整的永久结构。
当顶部支护体系形成后，暗挖和盖挖二者施工工艺基本相同。
2工艺工法特点2.1优点2.1.1 围护结构变形量小，对邻近建筑的影响小。
2.1.2 临时支撑少，不必另外架设开挖工作平台与内撑，大幅度削减了支撑和工作平台等大型临时设施。
2.1.3 主要施工作业均位于地下，对地面和地下环境的影响很小。
2.1.4 在稳定的支撑体系下作业，安全风险较低。
2.2缺点因工艺原因，盖挖逆作法亦具有局限性，主要表现在以下几个方面：施工过程中产生的不均匀沉降对结构体系的不利影响比顺做法严重；结构体由上向下施作，施工缝多。
由于混凝土结构硬化过程中的收缩与下沉的影响，不可避免的出现裂缝，对结构的刚度、耐久性、防水性均产生不利影响；多数交汇于同一节点的工程构件非同步施工，其连接精度控制难度较大；层板一般采用土模施工，混凝土的表观质量控制难度较大。
3 适用范围商业繁荣、建筑密集、交通繁忙的城市中心区域或交通枢纽地区、软弱地质地区、跨度比较大、无法用锚索施工的地铁车站。
地下连续墙及逆作法施工PPT课件
地下连续墙的应用范围
建筑物地下室
利用地下连续墙作为建筑物的 地下室围护结构，可有效承受 侧向土压力，保护主体结构安
全。
地铁车站
地铁车站的主体结构和围护结 构均可采用地下连续墙施工方 法。
地下通道
地下连续墙可用于城市地下通 道的围护结构和主体结构。
其他地下工程
如人防工程、停车库、仓库等 均可采用地下连续墙作为基础
04
地下连续墙及逆作法施工 中的问题与对策
施工中的常见问题
墙体接缝渗漏
钢筋笼变形
地下连续墙的接缝处容易出现渗漏现象， 影响结构安全和止水效果。
在施工过程中，钢筋笼容易发生变形，导 致无法正常插入或影响混凝土浇筑质量。
混凝土质量不稳定
施工机械故障
由于混凝土配合比、原材料、运输和浇筑 过程中的问题，可能导致混凝土质量不稳 定，影响墙体强度和耐久性。
智能化与自动化技术的应用
加强智能化、自动化技术在地下连续墙及逆作法施工中的 应用研究，提高施工过程的智能化水平，实现高效、精准 的施工管理。
THANKS
感谢观看
或围护结构。
02
逆作法施工概述
逆作法的定义与特点
逆作法的定义
逆作法是一种地下工程施工方法，其 施工顺序与常规顺序相反，即先施工 地下结构的顶板和梁，再施工楼板和 墙体，最后进行土方开挖。
缩短施工周期
逆作法可以同时进行地上和地下结构 的施工，从而加快整体施工进度。
提高施工安全性
由于结构顶板和梁的施工可以提供临 时支撑，从而减少土方开挖过程中的 坍塌风险。
逆作法的应用范围
高层建筑地下室
高层建筑的地下室通常采 用逆作法施工，以提供足 够的支撑力。
地铁车站
地下工程逆作法施工动画
05 地下工程逆作法施工质量 控制
原材料质量控制
钢材
应符合国家标准，具有出 厂合格证和质量保证书， 进行外观检查和力学性能 试验。
混凝土
应选用符合设计要求的强 度等级，控制水灰比和坍 落度，确保混凝土的和易 性和耐久性。
防水材料
选用符合设计要求的防水 材料，检查其合格证和检 验报告，确保防水效果。
按照设计图纸要求加工钢筋，并在施工现场进行安装。钢筋的连接方式
应符合规范要求，确保钢筋笼的整体稳定性。
02 03
模板支设
根据地下工程的结构形式和尺寸要求，选择合适的模板进行支设。模板 应具有足够的强度、刚度和稳定性，确保混凝土浇筑过程中不会出现变 形或漏浆现象。
混凝土浇筑与养护
在模板支设完成后，按照设计要求进行混凝土的浇筑。浇筑过程中应注 意振捣密实，避免出现蜂窝、麻面等质量缺陷。浇筑完成后应及时进行 养护，确保混凝土的强度和耐久性满足设计要求。
数字化技术
数字化技术可以实现施工过程的可视化、可量化、可优化，为逆作法 施工的精细化管理提供支持。
绿色施工技术
未来逆作法施工将更加注重环保、节能，发展绿色施工技术，减少对 环境的负面影响。
THANKS FOR WATCHING
感谢您的观看
VS
原理
逆作法利用已完成的地下结构作为支撑体 系，通过逐层向下开挖和支护的方式，实 现地下空间的开发利用。这种方法能够减 小施工对周围环境的影响，提高施工安全 性，并缩短工程周期。
适用范围及优势
适用范围
安全性高
环境影响小
工程周期短
经济效益好
逆作法适用于多种地下 工程，如高层建筑地下 室、地铁车站、大型地 下商业空间等。特别是 在地质条件复杂、周围 环境要求高的地区，逆 作法更能发挥其优势。
逆作法 PPT课件
谢谢观看
11
支承上部荷载的方式1大直径工程桩十永久柱承载一柱一桩2钻孔灌注工程桩或预制桩承台永久柱承载3钻孔灌注工程桩或预制桩承台临时立柱承载4临时立柱桩临时立柱承载10中间支承柱是逆作法过程中替代工程结构柱的一种临时性结构杆件
