可变 负荷
轴承中 的应力
轴承寿命 缩短
注：自调心轴承外沟与钢球密合度较小，不利于重载荷
不同的安装方法
干涉配合
（圆柱孔）
紧定套
(圆锥孔 )
设置螺栓锁紧
(更宽的内圈；间隙配合）
角接触球轴承
接触角的变化
负荷能力
角接触球轴承的常用安装排列
单列
串联
背对背
面对面
轴承预负荷、弹簧负荷
加载弹簧的面对面布局
TIH 090m (400-460V)
TIH 210m (400-460v)
TIH 240 for > 300 kg
? 感应式加热法的原理
? 保证待加热工件与轴之间的温差 +70°C ? 监测轴承内圈的温度 ? 轴承的最大加热温度 . +110-120 °C
(加热温度极限值 +150°C) ? 防摩擦保护手套 ? 注意: 必须对工件进行消磁， TMBH 1 及TIH
滚子
内环外圏
蜗轮蜗杆齿轮箱安装圆锥轴承
破碎机安装圆锥轴承
圆锥滚子轴承安装注意事项
冷装--专用套筒和榔头。专用套筒和 压力设 备安装内圈。
热装—电感加热器、加热板、烘箱等安装内 圈。
分离式直接安装外圈。
应注意：1、安装时避免划伤滚道。 2、游隙值应在合理范围。有的可以
调整 3、保持精度不变。
球面滚子轴承
满滚子园柱滚子轴承
精密圆柱滚子轴承
螺旋式压缩机用圆柱滚子轴承
圆柱滚子轴承安装注意事项
冷装--专用套筒和榔头。专用套筒和 压 力设备安装内圈。
热装—电感加热器、加热板、烘箱等安装内 圈。
加装导套后安装外圈。
应注意：1、安装时避免划伤滚道。 2、游隙值应在合理范围。 3、保持精度不变。
圆锥滚子轴承
? 有装球缺口双列角接触 球轴承的正确安装方向
带缺口
单向 作用力
双列角接触轴承安装在泵上
双半内圈泵轴承
四点接触球轴承(QJ轴承)安装方式
四点角接触球轴承的命名
? 例如：QJ 217 N2MA/C3
? QJ - 四点角接触球轴承 ? (0)2 - 轻型轴承；（宽度）直径系列 ? 17 - *5得到毫米单位的内径数据 ，不包括内径尺寸小于20毫米的

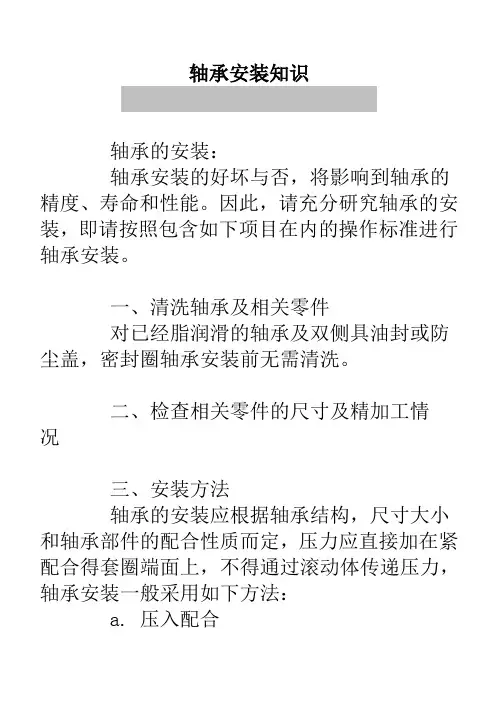

轴承安装基础知识
安装不当
占轴承提前失效原因的
16-40 %
安装
? 冷装/机械法（敲击法、 螺旋法、机械压力法）
? 热安装（电感应、电热 板、其他法）
? 液压法
轴承安装基础知识
SKF Maintenance Products
轴承ቤተ መጻሕፍቲ ባይዱ装工具 TMFT 33
? 正确地冷装 ? 不污染轴承 ? 不损伤轴承
加载弹簧的背对背布局
单列角接触球轴承
轴向游隙 ?CA – 小于常规距离的轴向游隙
?CB – 常规轴向游隙 ?CC – 大于常规距离的轴向游隙
轴向预负荷 ?GA – 轻型预负荷 ?GB – 中型预负荷 ?GC – 重型预负荷
安装在风机轴上
高精度配对外径有标记
水泵专用配置轴承
推力负荷 方向
有装球缺口双列角接触球轴承
应用 ? N2 – 外圈中配有防旋转凹槽(2) ? MA – 黄铜保持架 ? C3 – 大于普通轴向游隙
? 其他相关后缀：
? TN9 – 尼龙6.6保持架（加固的玻璃纤维制成）
轴向力的传递方向
螺杆式压缩机安装四点接触轴承
滚子轴承类型及安装
圆柱滚子轴承
球面滚子推力轴承
球面滚子轴承
CARB轴承
圆锥滚子轴承
球轴承安装方法及特点
单列深沟 球轴承
(DGBB)
单列角接 触球轴承
(SRACB)
双列角 接触球 轴承 (DRACBB)
四点角 接触球
轴承 (FPACBB)
自调心球轴 承 (SABB)
单列深沟球轴承
? 可承受径向、轴向和联合 负荷
– 推力负荷限制是额定径向负 荷的25%
– 有防止污染的防护罩或密封 设计
球面滚子轴承的命名
例如：22217 CCK/C3W33 – 2 – 双列球面滚子轴承 – 22 – 宽度和直径系列
– 17 -*5得到内径在20毫米到480毫米之间的毫米单位内 径数据
热装—电感加热器、加热板、烘箱等。
应注意： 1、安装力避免通过滚珠。 2、游隙值应在合理范围。 3、精度不变。
自调心球轴承
安装前应注意钢球不要露 出划伤和污染。 轴承壁薄容易变形要求确 保轴孔精度。
自调心轴承和 Y- 轴承装置的区别
自调心球轴承
可变 负荷
无摩擦 调整
对轴承寿命 无影响
Y-轴承装置
圆柱滚子轴承的构成
非固定
半固定
全固定
非固定
各种不同的园柱滚子轴承
NU
NJ
NUP
N
NU +HJ
NJ +HJ
– 尺寸大、滚子数量大
– 对数接触轮廓线和
良好的表面光洁度
–滚子端面 /凸缘接触面几何形状深刻
优化
– 3种不同的保持架： 钢、 尼龙、黄铜
圆柱滚子轴承的命名
类型
圆柱滚子轴承
系列 内径
列数 N = 单列 NN = 双列 NNN = 三列
承载能力
负荷方向
角度
圆锥滚子轴承的系列设计
单列轴承
双列轴承
背对背排列 名称后缀 DB
四列轴承
TDO 配置
TQO 配置
面对面布排列 名称后缀 DF
TDI 配置
TQI 配置
轴向和径向负荷影响
Q R = 外部径向负荷 Q A = 内部产生的轴向负荷
滚子端面/法兰接触
外圏
滑动
滚子端面 /法兰 接触点
系列可自动消磁
加热法安装
? 加热圆柱滚子轴承内圈 (可用于安装及拆 卸)
铝加热环
可调整式加 热器 EAZ
固定式加热器 EAZ
注油法应用于轴承安装
? 液压驱动法
零位
起始位
最终位
液压驱动法的原理
使用紧定套和退卸套的液压安装
Stage 2: 安装工具
新 轴承夹持工具 – TMMH系列
Get a SAFE grip on handling bearings!
轴承锁紧螺母扳手
? TMHN 7 用于 SABB 及 小尺寸 SRB 轴承
? 最大到11 ( 内径为55毫米)
钩型扳手
? 钩型扳手
? 用于中型尺寸锁紧螺母 的所有系列及所有尺寸
? 冲击扳手
? 用于大型尺寸的锁紧 螺母
HN 4-16 (set)
? 热安装感应式加热法的原理
感应加热器
TIH 070m (230V)
? 可承受轻微的偏心现象
– 10弧分(1/6度)。应避免安装 偏斜。
一般内圈过盈配合。
密封结构：防护罩（铁盖）注：不带盖叫开式
非接触式密封（胶盖） 接触式密封（胶盖）
轴承的使用位置选择： 轴承使用位置一般分：定位端和浮动端 深沟球轴承为定位端，圆柱滚子为浮动端
深沟球轴承安装注意事项
冷装--专用套筒和榔头（小型轴承）。 专用套筒和压力设备。专用扳手。
轴承中 的应力
轴承寿命 缩短
注：自调心轴承外沟与钢球密合度较小，不利于重载荷
不同的安装方法
干涉配合
（圆柱孔）
紧定套
(圆锥孔 )
设置螺栓锁紧
(更宽的内圈；间隙配合）
角接触球轴承
接触角的变化
负荷能力
角接触球轴承的常用安装排列
单列
串联
背对背
面对面
轴承预负荷、弹簧负荷
加载弹簧的面对面布局
TIH 090m (400-460V)
TIH 210m (400-460v)
TIH 240 for > 300 kg
? 感应式加热法的原理
? 保证待加热工件与轴之间的温差 +70°C ? 监测轴承内圈的温度 ? 轴承的最大加热温度 . +110-120 °C
(加热温度极限值 +150°C) ? 防摩擦保护手套 ? 注意: 必须对工件进行消磁， TMBH 1 及TIH
滚子
内环外圏
蜗轮蜗杆齿轮箱安装圆锥轴承
破碎机安装圆锥轴承
圆锥滚子轴承安装注意事项
冷装--专用套筒和榔头。专用套筒和 压力设 备安装内圈。
热装—电感加热器、加热板、烘箱等安装内 圈。
分离式直接安装外圈。
应注意：1、安装时避免划伤滚道。 2、游隙值应在合理范围。有的可以
调整 3、保持精度不变。
球面滚子轴承
满滚子园柱滚子轴承
精密圆柱滚子轴承
螺旋式压缩机用圆柱滚子轴承
圆柱滚子轴承安装注意事项
冷装--专用套筒和榔头。专用套筒和 压 力设备安装内圈。
热装—电感加热器、加热板、烘箱等安装内 圈。
加装导套后安装外圈。
应注意：1、安装时避免划伤滚道。 2、游隙值应在合理范围。 3、保持精度不变。
圆锥滚子轴承
? 有装球缺口双列角接触 球轴承的正确安装方向
带缺口
单向 作用力
双列角接触轴承安装在泵上
双半内圈泵轴承
四点接触球轴承(QJ轴承)安装方式
四点角接触球轴承的命名
? 例如：QJ 217 N2MA/C3
? QJ - 四点角接触球轴承 ? (0)2 - 轻型轴承；（宽度）直径系列 ? 17 - *5得到毫米单位的内径数据 ，不包括内径尺寸小于20毫米的
轴承安装基础知识
安装不当
占轴承提前失效原因的
16-40 %
安装
? 冷装/机械法（敲击法、 螺旋法、机械压力法）
? 热安装（电感应、电热 板、其他法）
? 液压法
轴承安装基础知识
SKF Maintenance Products
轴承ቤተ መጻሕፍቲ ባይዱ装工具 TMFT 33
? 正确地冷装 ? 不污染轴承 ? 不损伤轴承
加载弹簧的背对背布局
单列角接触球轴承
轴向游隙 ?CA – 小于常规距离的轴向游隙
?CB – 常规轴向游隙 ?CC – 大于常规距离的轴向游隙
轴向预负荷 ?GA – 轻型预负荷 ?GB – 中型预负荷 ?GC – 重型预负荷
安装在风机轴上
高精度配对外径有标记
水泵专用配置轴承
推力负荷 方向
有装球缺口双列角接触球轴承
应用 ? N2 – 外圈中配有防旋转凹槽(2) ? MA – 黄铜保持架 ? C3 – 大于普通轴向游隙
? 其他相关后缀：
? TN9 – 尼龙6.6保持架（加固的玻璃纤维制成）
轴向力的传递方向
螺杆式压缩机安装四点接触轴承
滚子轴承类型及安装
圆柱滚子轴承
球面滚子推力轴承
球面滚子轴承
CARB轴承
圆锥滚子轴承
球轴承安装方法及特点
单列深沟 球轴承
(DGBB)
单列角接 触球轴承
(SRACB)
双列角 接触球 轴承 (DRACBB)
四点角 接触球
轴承 (FPACBB)
自调心球轴 承 (SABB)
单列深沟球轴承
? 可承受径向、轴向和联合 负荷
– 推力负荷限制是额定径向负 荷的25%
– 有防止污染的防护罩或密封 设计
球面滚子轴承的命名
例如：22217 CCK/C3W33 – 2 – 双列球面滚子轴承 – 22 – 宽度和直径系列
– 17 -*5得到内径在20毫米到480毫米之间的毫米单位内 径数据
热装—电感加热器、加热板、烘箱等。
应注意： 1、安装力避免通过滚珠。 2、游隙值应在合理范围。 3、精度不变。
自调心球轴承
安装前应注意钢球不要露 出划伤和污染。 轴承壁薄容易变形要求确 保轴孔精度。
自调心轴承和 Y- 轴承装置的区别
自调心球轴承
可变 负荷
无摩擦 调整
对轴承寿命 无影响
Y-轴承装置
圆柱滚子轴承的构成
非固定
半固定
全固定
非固定
各种不同的园柱滚子轴承
NU
NJ
NUP
N
NU +HJ
NJ +HJ
– 尺寸大、滚子数量大
– 对数接触轮廓线和
良好的表面光洁度
–滚子端面 /凸缘接触面几何形状深刻
优化
– 3种不同的保持架： 钢、 尼龙、黄铜
圆柱滚子轴承的命名
类型
圆柱滚子轴承
系列 内径
列数 N = 单列 NN = 双列 NNN = 三列
承载能力
负荷方向
角度
圆锥滚子轴承的系列设计
单列轴承
双列轴承
背对背排列 名称后缀 DB
四列轴承
TDO 配置
TQO 配置
面对面布排列 名称后缀 DF
TDI 配置
TQI 配置
轴向和径向负荷影响
Q R = 外部径向负荷 Q A = 内部产生的轴向负荷
滚子端面/法兰接触
外圏
滑动
滚子端面 /法兰 接触点
系列可自动消磁
加热法安装
? 加热圆柱滚子轴承内圈 (可用于安装及拆 卸)
铝加热环
可调整式加 热器 EAZ
固定式加热器 EAZ
注油法应用于轴承安装
? 液压驱动法
零位
起始位
最终位
液压驱动法的原理
使用紧定套和退卸套的液压安装
Stage 2: 安装工具
新 轴承夹持工具 – TMMH系列
Get a SAFE grip on handling bearings!
轴承锁紧螺母扳手
? TMHN 7 用于 SABB 及 小尺寸 SRB 轴承
? 最大到11 ( 内径为55毫米)
钩型扳手
? 钩型扳手
? 用于中型尺寸锁紧螺母 的所有系列及所有尺寸
? 冲击扳手
? 用于大型尺寸的锁紧 螺母
HN 4-16 (set)
? 热安装感应式加热法的原理
感应加热器
TIH 070m (230V)
? 可承受轻微的偏心现象
– 10弧分(1/6度)。应避免安装 偏斜。
一般内圈过盈配合。
密封结构：防护罩（铁盖）注：不带盖叫开式
非接触式密封（胶盖） 接触式密封（胶盖）
轴承的使用位置选择： 轴承使用位置一般分：定位端和浮动端 深沟球轴承为定位端，圆柱滚子为浮动端
深沟球轴承安装注意事项
冷装--专用套筒和榔头（小型轴承）。 专用套筒和压力设备。专用扳手。
