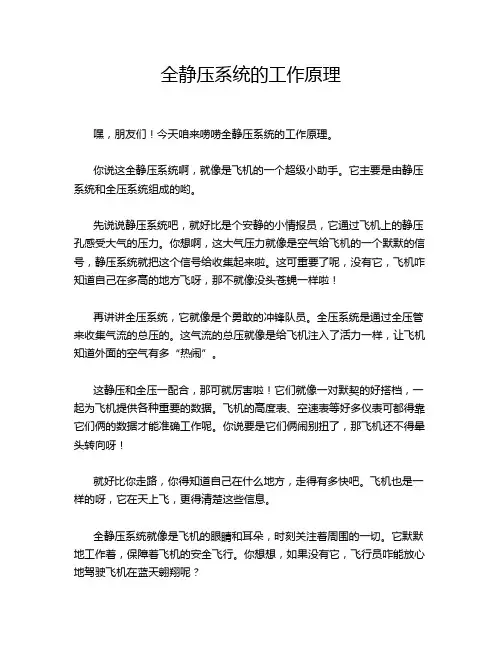

全静压系统的工作原理嘿，朋友们！今天咱来唠唠全静压系统的工作原理。
你说这全静压系统啊，就像是飞机的一个超级小助手。
它主要是由静压系统和全压系统组成的哟。
先说说静压系统吧，就好比是个安静的小情报员，它通过飞机上的静压孔感受大气的压力。
你想啊，这大气压力就像是空气给飞机的一个默默的信号，静压系统就把这个信号给收集起来啦。
这可重要了呢，没有它，飞机咋知道自己在多高的地方飞呀，那不就像没头苍蝇一样啦！再讲讲全压系统，它就像是个勇敢的冲锋队员。
全压系统是通过全压管来收集气流的总压的。
这气流的总压就像是给飞机注入了活力一样，让飞机知道外面的空气有多“热闹”。
这静压和全压一配合，那可就厉害啦！它们就像一对默契的好搭档，一起为飞机提供各种重要的数据。
飞机的高度表、空速表等好多仪表可都得靠它们俩的数据才能准确工作呢。
你说要是它们俩闹别扭了，那飞机还不得晕头转向呀！就好比你走路，你得知道自己在什么地方，走得有多快吧。
飞机也是一样的呀，它在天上飞，更得清楚这些信息。
全静压系统就像是飞机的眼睛和耳朵，时刻关注着周围的一切。
它默默地工作着，保障着飞机的安全飞行。
你想想，如果没有它，飞行员咋能放心地驾驶飞机在蓝天翱翔呢？而且啊，这个全静压系统还特别靠谱。
不管是晴天还是雨天，不管是白天还是黑夜，它都稳稳地在那工作着，给飞机提供准确的数据。
它可不会因为天气不好或者别的什么原因就掉链子哟！咱再想想，要是全静压系统出了问题，那飞机不就危险啦？就像人走路突然看不清路或者听不见声音一样，多吓人呀！所以呀，对全静压系统的维护和保养那可是相当重要的。
总之呢，全静压系统虽然咱平时看不见也摸不着，但它可真是飞机飞行中不可或缺的一部分。
它就像一个幕后英雄，默默地为飞机的安全飞行贡献着自己的力量。
咱可得好好感谢它呢，不是吗？原创不易，请尊重原创，谢谢!。
航空仪表-B_第2章全静压系统
The pitot and static systems on an aeroplane measure the total pressures and the static pressure.
These pressures are fed to instruments, which convert the pressure differentials into speed, altitude, and rate of change of altitude.
Blockages may also occur due to the ingestion of dirt, insects, etc, although the effect of blockages is reduced if the systems are duplicated.
PITOT/STATIC SYSTEM ERRORS
The direction of the airflow around the static vent may vary as the airspeed and configuration of the aeroplane changes, and may induce errors known as position (or pressure) errors.
The system is alternatively referred to as a Manometric or air data system.
PITOT TUBE The Pitot tube (pitot probe) senses the total or pitot
1测量飞机高度速度的仪表
根据飞机升降速度与气压变 化率的对应关系，利用毛细 管把压力变化率转变为开口 膜盒内外压力差，从而测量 升降速度。
二、结构
开口膜盒、毛细管、传送机构、指示部分等。
1.5
全静压系统(pitot-static system)
功用:收集并传送气流的全压和静压。 一、组成 全压管、静压孔、备用静压源、转换开关、加温装 置和全、静压导管等。
一、飞行高度及测量方法
1、高度的种类
高度的种类
相对高度--飞机到某一机场场面的垂直距离 真实高度--飞机到正下方地面的垂直距离 绝对高度--飞机到平均海平面的垂直距离 标准气压高度(HQNE)--飞机到标准气压平面的垂直 距离。航线上使用。 标 准 气 压 平 面 : 气 压 为 760mmHg 或 1013mb 或 29.92inHg的气压平面。
(一) 全压管和静压孔
分别收集气流的全压和静压，提高可靠性和 准确性。
全压管和静压孔
转换开关
二、系统误差
全压管堵塞,而管上的排水孔未堵塞 由于外界空气不能进入全压系统,系统内已有的空气又 会从排水孔流出,管内余压将逐渐降至环境(外界)空气压力。 空速表感受到全压和静压之差为零,表上的读数会逐渐降至 零。也就是说,空速表上会出现与飞机在停机坪上静止不动 时相同的指示。但空速表指示一般不是立即降至零，而是逐 渐降至零。 全压管和排水孔都堵塞 由于外界空气不能进入全压系统,系统中已有的空气又 流不出来,从而造成实际空速改变时，管内空气压力无变化， 空速表上的指示也无明显变化。若静压孔在此情况下未堵塞， 空速仍会随高度变化。当飞行高度超过全压管和排水孔堵塞 时的高度时，由于静压降低，全压与静压之差增大，空速表 指示空速增加。当飞行高度低于堵塞出现时的高度时，就会 出现与上面相反的指示。
轻型172r飞机全静压系统
统皮托管静压仪表
✓ Standby Airspeed备用空速表 ✓ Standby Altimeter 备用高度表
Pitot-Static System and Instruments - SYSTEM PRESENTATION
Pitot-Static Instruments皮托管 -静压和仪表
• PFD Airspeed Indicator PFD空速指示器
• PFD Altimeter PFD高度表
• PFD Vertical Speed Indicator PFD升降速度指示器
• Standby Airspeed Indicator 备用空速指示器
✓ Refer to Section 5, Figure 5-1 (Sheet 2) PIM
Pitot-Static System and Instruments - SYSTEM PRESENTATION
5/5
谢谢
Pitot-Static System and Instruments - SYSTEM PRESENTATION
2/5
Pitot-Static System and Instruments静压系统和仪表
Pitot Tube皮托管（全压） (Total Pressure)
Static Port静压口（静压） (Static Pressure)
GDC 74A
Air Data Computer (ADC) 大气数据计算机（ADC）
• Standby Altimeter 备用高度表

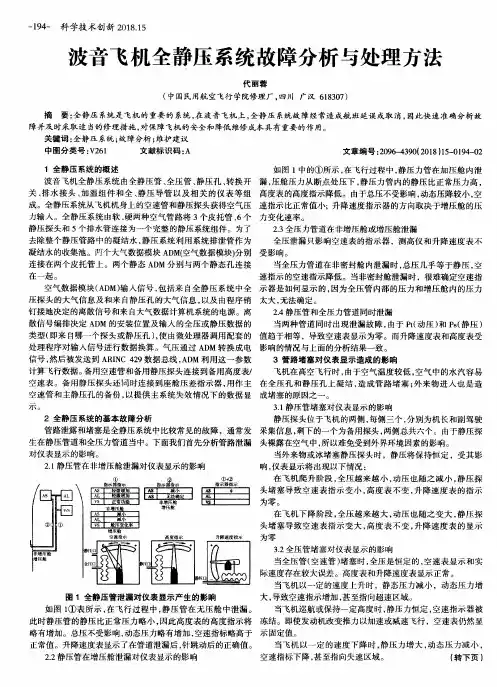

波音飞机全静压系统故障分析与处理方法
波音飞机 全静压 系统故 障分析 与处理 方法
代 丽蓉 （中国 民用航 空飞行 学 院修 理 厂 ，四 川 广 汉 ６１８３０７）
摘 要：全静压 系统是飞机的重要的 系统 ，在 波音飞机上 ，全静压 系统故障经常造成航班延误或取消，因此快速准确分析故
略有增加。总压不受影响 ，动态压力略有增加 ，空速指标略高于 示 固定 值 。
正常 值 。升降速 度表 显示 了在管 道泄 漏后 ，针跳 动后 的正确 值 。 当飞 机 以一 定 的 速度 下 降 时 ，静 压 力增 大 ，动 态 压 力减 小 ，
生在 静压 管道 和全 压力 管道 当 中。下 面我 们首 先分 析管路 泄漏 头裸 露在 空气 中 ，所 以难 免受 到外 界环 境 因素 的影响 。
对仪 表显 示 的影 响。 ２．１静压 管在 非增 压舱 泄漏对 仪表 显示 的影 响
当外来物或冰堵塞静压探头时 ，静压将保持恒定 ，受其影 响 ，仪表显示将出现以下情况：
在一 起 。
速ห้องสมุดไป่ตู้示 的空速 指示降 低 。当非 密封舱 泄漏 时 ，很 难确 定空 速指
空气 数据 模 块 （ＡＤＭ）输入 信 号 ，包 括来 自全 静 压 系统 中全 示 器 是如 何显 示 的 ，因为全 压 管 内部 的压 力 和增 压 舱 内的 压力
压探 头 的大 气信 息及 和 来 自静 压孔 的大气 信 息 ，以及 由程 序销 太大 ，无 法确定 。
为零
３．２全压 管堵 塞对 仪表显 示 的影 响
当全压 管 （空 速管 ）堵 塞 时 ，全压 是恒 定 的 ，空 速表 显示 和实
际速度存 在较 大误 差 。高度 表和 升降 速度表 显示 正常 。

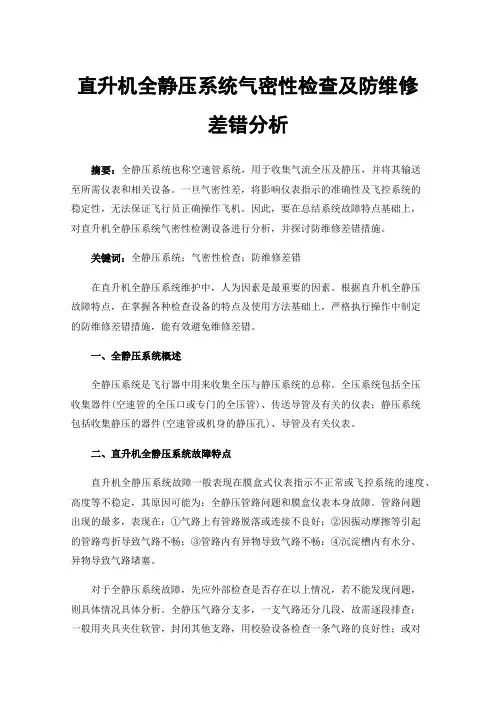

直升机全静压系统气密性检查及防维修差错分析
