筒状件拉伸常见缺陷及缺陷和废品原因

筒状件拉伸常见缺陷及缺陷和废品原因

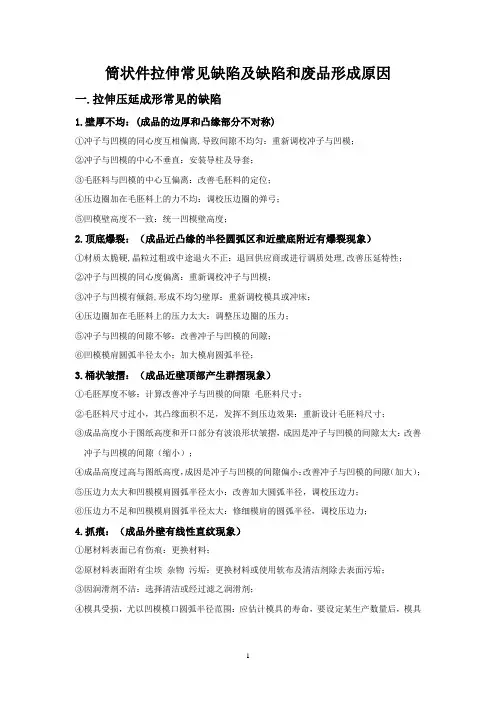

筒状件拉伸常见缺陷及缺陷和废品形成原因一.拉伸压延成形常见的缺陷1.壁厚不均:(成品的边厚和凸缘部分不对称)①冲子与凹模的同心度互相偏离,导致间隙不均匀:重新调校冲子与凹模;②冲子与凹模的中心不垂直:安装导柱及导套;③毛胚料与凹模的中心互偏离:改善毛胚料的定位;④压边圈加在毛胚料上的力不均:调校压边圈的弹弓;⑤凹模壁高度不一致:统一凹模壁高度;2.顶底爆裂:(成品近凸缘的半径圆弧区和近壁底附近有爆裂现象)①材质太脆硬,晶粒过粗或中途退火不正:退回供应商或进行调质处理,改善压延特性;②冲子与凹模的同心度偏离:重新调校冲子与凹模;③冲子与凹模有倾斜,形成不均匀壁厚:重新调校模具或冲床;④压边圈加在毛胚料上的压力太大:调整压边圈的压力;⑤冲子与凹模的间隙不够:改善冲子与凹模的间隙;⑥凹模模肩圆弧半径太小:加大模肩圆弧半径;3.桶状皱摺:(成品近壁顶部产生群摺现象)①毛胚厚度不够:计算改善冲子与凹模的间隙毛胚料尺寸;②毛胚料尺寸过小,其凸缘面积不足,发挥不到压边效果:重新设计毛胚料尺寸;③成品高度小于图纸高度和开口部分有波浪形状皱摺,成因是冲子与凹模的间隙太大:改善冲子与凹模的间隙(缩小);④成品高度过高与图纸高度,成因是冲子与凹模的间隙偏小:改善冲子与凹模的间隙(加大);⑤压边力太大和凹模模肩圆弧半径太小:改善加大圆弧半径,调校压边力;⑥压边力不足和凹模模肩圆弧半径太大:修细模肩的圆弧半径,调校压边力;4.抓痕:(成品外壁有线性直纹现象)①愿材料表面已有伤痕:更换材料;②原材料表面附有尘埃杂物污垢:更换材料或使用软布及清洁剂除去表面污垢;③因润滑剂不洁:选择清洁或经过滤之润滑剂;④模具受损,尤以凹模模口圆弧半径范围:应估计模具的寿命,要设定某生产数量后,模具应要重新抛光;5.状压痕:(成品在壁身面上有多个环状形压痕)①冲子与凹模不同心:重新调校冲子与凹模;②帽子形的半成品不能稳定安放在下模上,造成倾斜:可考虑冲子在下,凹模在上,令帽子形的半成品套在冲子上;③退火程序不正确使机械性能不均匀:退回供应商或进行调质处理,改善压延特性;④在薄化压延中因壁厚不均匀:毛胚料和模具的润滑不平均;⑤薄化系数太小(程度大):调节冲子直径(缩小);⑥冲子前端的圆弧半径和凹模模肩圆弧半径偏小:圆弧半径不可小于材料许可的最小圆弧半径值;6.橙皮纹:(成品外壁有如橙皮状纹的不良现象)①原材料的性质偏向韧性:更换材料;②原材料的晶粒偏大或表面被腐蚀:更换材料或进行调质处理;③压延深度偏高:可加道次令压延深度渐次增加;7.烧边(成品外壁局部有明显的直线状纹)①冲子与凹模的间隙不够:改善冲子与凹模的间隙;②凹模模肩圆弧半径太小:改善加大圆弧半径,加凸米;8.耳缘(成品上端有明显的高低不平和厚薄不均现状)①毛胚料安放不对中:加适当管位;②冲子与凹模的同心度偏离:重新调校冲子与凹模;③原材料和模具的润滑剂不平均:改善润滑方法如送料系统上令片料通过油毡,以求获得均匀的润滑剂;④材料的晶粒方向性,常见于非原型产品:可预留材料供最后修正;二.润滑油与模具和片材的影响深压延加工成形时,材料与工具接触面之摩擦现象是一种复杂问题,润滑的最大目的是减低片材、压料板与凹模面之间的摩擦力,有助散去加工热量,增加模具寿命,而增加压延界限比则是主要目标。

轮胎钢丝帘线拉伸性能缺陷分析及质量控制对策

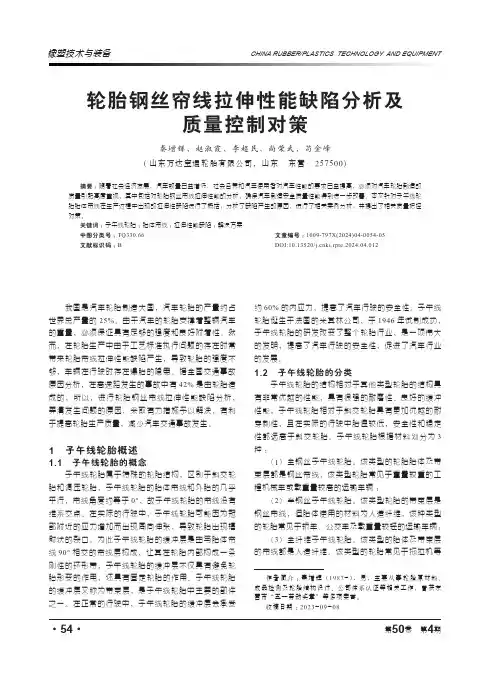

轮胎钢丝帘线拉伸性能缺陷分析及质量控制对策

作者简介:秦增辉(1987-),男,主要从事轮胎原材料、成品检测及轮胎结构设计、公司体系认证等相关工作,曾获东营市“五一劳动奖章”等多项荣誉。

收稿日期:2023-09-08我国是汽车轮胎制造大国,汽车轮胎的产量约占世界总产量的25%。

由于汽车的轮胎支撑着整辆汽车的重量,必须保证具有足够的强度和良好附着性。

然而,在轮胎生产中由于工艺标准执行问题的存在时常带来轮胎帘线拉伸性能缺陷产生,导致轮胎的强度不够,车辆在行驶时存在爆胎的隐患。

据全国交通事故原因分析,在高速路发生的事故中有42%是由轮胎造成的,所以,进行轮胎钢丝帘线拉伸性能缺陷分析,弄清发生问题的原因,采取有力措施予以解决,有利于提高轮胎生产质量,减少汽车交通事故发生。

1 子午线轮胎概述1.1 子午线轮胎的概念子午线轮胎属于特殊的轮胎结构,区别于斜交轮胎和调压轮胎,子午线轮胎的胎体帘线和外胎的几乎平行,帘线角度约等于0°,故子午线轮胎的帘线没有维系交点。

在实际的行驶中,子午线轮胎可能因为冠部附近的应力增加而出现周向伸张,导致轮胎出现辐射状的裂口。

为此子午线轮胎的缓冲层是由与胎体帘线90°相交的帘线层构成,让其在轮胎内部构成一条刚性的环形带,子午线轮胎的缓冲层不仅具有避免轮胎形变的作用,还具有固定轮胎的作用。

子午线轮胎的缓冲层又称为带束层,是子午线轮胎中主要的部件之一。

在正常的行驶中,子午线轮胎的缓冲层会承受轮胎钢丝帘线拉伸性能缺陷分析及质量控制对策秦增辉,赵淑霞,李超民,尚荣武,苟金峰(山东万达宝通轮胎有限公司,山东 东营 257500)摘要:随着社会经济发展,汽车数量日益增多,社会各界和汽车使用者对汽车性能的要求日益提高,必须对汽车轮胎制造的质量引起高度重视,其中包括对轮胎钢丝帘线拉伸性能的分析,确保汽车制造安全质量性能得到进一步改善。

本文针对子午线轮胎胎体帘线在生产过程中出现的拉伸性缺陷进行了概括,分析了缺陷产生的原因,进行了相关案例分析,并提出了相关质量把控对策。

不锈钢拉伸缺陷

不锈钢拉伸缺陷

不锈钢拉伸缺陷
不锈钢拉伸缺陷是指在拉伸过程中,不锈钢材料出现的各种缺陷。

主要包括以下几类:
1. 纵向裂纹:不锈钢在拉伸过程中,如果受到过大的拉力或者
过快的拉速度,就会出现纵向裂纹。

这种缺陷不仅会降低不锈钢的强度和韧性,还可能导致材料断裂。

2. 横向裂纹:不锈钢在拉伸过程中,如果受到过大的横向应力,就会出现横向裂纹。

这种缺陷通常发生在板材或带钢等扁平材料中。

3. 毛刺:在不锈钢拉伸过程中,如果材料表面存在毛刺或划痕,就会导致拉伸过程中出现毛刺缺陷。

这种缺陷不仅会影响不锈钢的美观度,还可能导致材料表面损伤。

4. 拉伸不均匀:不锈钢在拉伸过程中,如果拉力不均匀或者应
力集中,就会导致拉伸不均匀缺陷。

这种缺陷会影响不锈钢的力学性能和使用寿命。

5. 表面氧化:不锈钢在拉伸过程中,如果材料表面存在氧化或
者腐蚀,就会导致表面氧化缺陷。

这种缺陷会影响不锈钢的耐腐蚀性和美观度。

为了避免不锈钢拉伸缺陷的发生,需要注意以下几点:
1. 控制拉伸速度和拉力大小。

2. 保持材料表面的平整度和光洁度。

3. 采用优质的不锈钢材料。

4. 加强检测和控制,及时发现和修复缺陷。

钣金拉伸开裂原因

钣金拉伸开裂原因

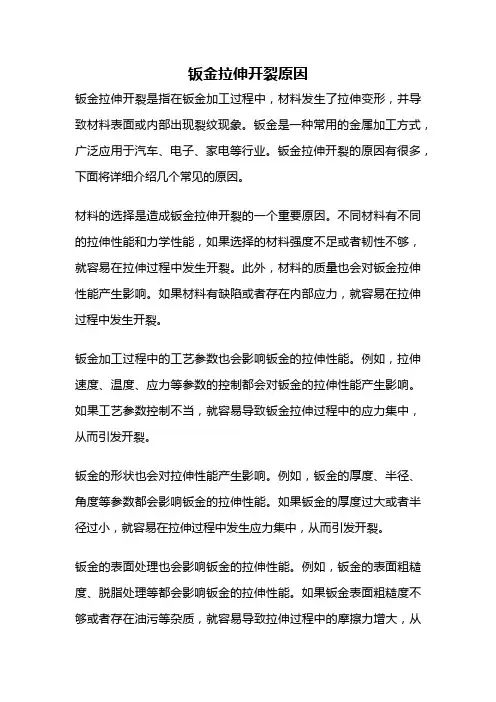

钣金拉伸开裂原因钣金拉伸开裂是指在钣金加工过程中,材料发生了拉伸变形,并导致材料表面或内部出现裂纹现象。

钣金是一种常用的金属加工方式,广泛应用于汽车、电子、家电等行业。

钣金拉伸开裂的原因有很多,下面将详细介绍几个常见的原因。

材料的选择是造成钣金拉伸开裂的一个重要原因。

不同材料有不同的拉伸性能和力学性能,如果选择的材料强度不足或者韧性不够,就容易在拉伸过程中发生开裂。

此外,材料的质量也会对钣金拉伸性能产生影响。

如果材料有缺陷或者存在内部应力,就容易在拉伸过程中发生开裂。

钣金加工过程中的工艺参数也会影响钣金的拉伸性能。

例如,拉伸速度、温度、应力等参数的控制都会对钣金的拉伸性能产生影响。

如果工艺参数控制不当,就容易导致钣金拉伸过程中的应力集中,从而引发开裂。

钣金的形状也会对拉伸性能产生影响。

例如,钣金的厚度、半径、角度等参数都会影响钣金的拉伸性能。

如果钣金的厚度过大或者半径过小,就容易在拉伸过程中发生应力集中,从而引发开裂。

钣金的表面处理也会影响钣金的拉伸性能。

例如,钣金的表面粗糙度、脱脂处理等都会影响钣金的拉伸性能。

如果钣金表面粗糙度不够或者存在油污等杂质,就容易导致拉伸过程中的摩擦力增大,从而引发开裂。

钣金拉伸开裂的原因还有很多,例如材料的再结晶行为、焊接过程中的热影响区等。

钣金加工过程中,要注意选择合适的材料和工艺参数,并进行适当的表面处理,以避免拉伸开裂的发生。

钣金拉伸开裂是一种常见的金属加工缺陷,其原因包括材料选择、工艺参数控制、钣金形状、表面处理等方面。

在钣金加工过程中,需要综合考虑这些因素,以确保钣金的拉伸性能符合要求,避免拉伸开裂的发生。

聚四氟乙烯拉伸膜缺陷

聚四氟乙烯拉伸膜缺陷

聚四氟乙烯拉伸膜缺陷
聚四氟乙烯(PTFE)拉伸膜在使用过程中可能出现各种缺陷,这些缺陷可能会影响产品的质量和性能。

以下是一些可能的PTFE拉伸膜缺陷及其可能的原因和解决方法:
1. 毛边和裂纹,毛边和裂纹可能是由于生产过程中的不良操作或材料质量问题引起的。

解决方法包括加强生产工艺控制,确保原材料质量,以及加强产品质量检验。

2. 厚薄不均,拉伸膜厚薄不均可能会导致产品性能不稳定。

这可能是由于生产设备不稳定或操作不当引起的。

解决方法包括优化生产设备,加强操作规范,确保产品厚度均匀。

3. 气泡和疏松,气泡和疏松可能是由于材料内部结构不均匀或生产过程中的温度控制不当引起的。

解决方法包括优化生产工艺,加强温度控制,确保材料内部结构均匀。

4. 表面粗糙,拉伸膜表面粗糙可能会影响产品的外观和性能。

这可能是由于模具表面不良或生产工艺参数设定不当引起的。

解决方法包括定期维护和清洁模具,优化生产工艺参数。

5. 耐磨性差,拉伸膜的耐磨性差可能会影响产品的使用寿命。

这可能是由于材料选择不当或生产工艺参数不合理引起的。

解决方法包括优化材料配方,加强产品性能测试。

总的来说,要解决PTFE拉伸膜的缺陷问题,关键在于加强生产工艺控制,确保原材料质量,加强产品质量检验,以及优化设备和工艺参数。

只有这样才能生产出高质量的PTFE拉伸膜产品,满足客户的需求。

不锈钢拉伸过程中常见的问题

不锈钢拉伸过程中常见的问题

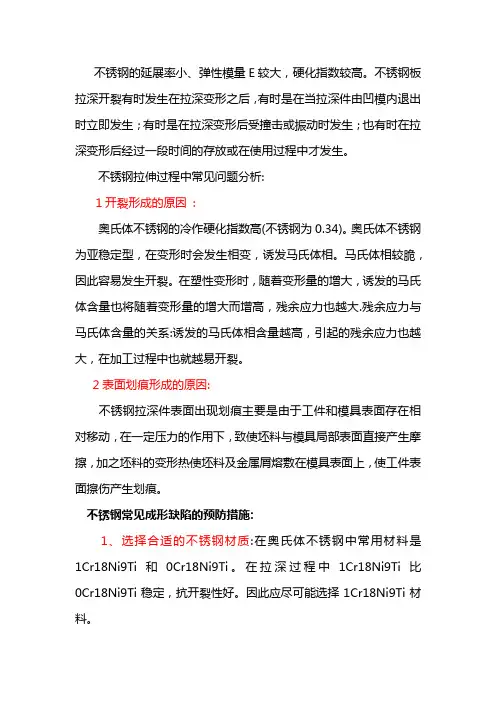

不锈钢的延展率小、弹性模量E较大,硬化指数较高。

不锈钢板拉深开裂有时发生在拉深变形之后,有时是在当拉深件由凹模内退出时立即发生;有时是在拉深变形后受撞击或振动时发生;也有时在拉深变形后经过一段时间的存放或在使用过程中才发生。

不锈钢拉伸过程中常见问题分析:1开裂形成的原因:奥氏体不锈钢的冷作硬化指数高(不锈钢为0.34)。

奥氏体不锈钢为亚稳定型,在变形时会发生相变,诱发马氏体相。

马氏体相较脆,因此容易发生开裂。

在塑性变形时,随着变形量的增大,诱发的马氏体含量也将随着变形量的增大而增高,残余应力也越大.残余应力与马氏体含量的关系:诱发的马氏体相含量越高,引起的残余应力也越大,在加工过程中也就越易开裂。

2表面划痕形成的原因:不锈钢拉深件表面出现划痕主要是由于工件和模具表面存在相对移动,在一定压力的作用下,致使坯料与模具局部表面直接产生摩擦,加之坯料的变形热使坯料及金属屑熔敷在模具表面上,使工件表面擦伤产生划痕。

不锈钢常见成形缺陷的预防措施:1、选择合适的不锈钢材质:在奥氏体不锈钢中常用材料是1Cr18Ni9Ti和0Cr18Ni9Ti。

在拉深过程中1Cr18Ni9Ti比0Cr18Ni9Ti稳定,抗开裂性好。

因此应尽可能选择1Cr18Ni9Ti材料。

2、合理选择模具材料:不锈钢在深拉深过程中硬化显著,产生许多硬金属点,造成粘附,使工件和模具表面容易划伤、磨损,因此不能采用一般模具用工具钢。

实践证明:选择铜基合金模具能消除不锈钢件表面划痕、划伤,降低破损率。

另一种材料为高铝铜基合金模具材料(含铝13Wt%~16Wt%),这种材料与SUS304不锈钢互溶性小,拉深件和模具之间不粘着,拉深件表面不易产生划痕划伤,产品抛光成本低,在不锈钢拉深成形领域已经获得成功应用。

但是由于这种模具硬度偏低(40HRC~45HRC),常用于生产相对厚度t/D较小的产品。

一般拉深1500件~2000件以后在凹模表面容易产生始于圆角R处呈放射状拉深棱。

浅谈薄板件内凹轮廓拉伸缺陷的改善

浅谈薄板件内凹轮廓拉伸缺陷的改善

图 1 侧 壁 整 形 开 裂
部位 , 在拉伸过程 中侧壁 R径处易 出现缩颈或局部 开 裂 现象 , 过后 序整形 后 出现严 重缩 颈或完 全开裂 经
( 见图 1 ; )法兰边缘易出现的开裂现象如图 2 所示 。 对此部位进行成形过程分析可以发现 : 法兰上的 毛坯受径 向拉应 力和切 向拉应力产生两 向伸长变形 ,
的工艺结构后 , 很好地解决了拉伸件特殊部位成形 中存在 的问题
关键词 : 薄板件 ; 内凹轮廓拉伸 ; 开裂
中图分类号 :G 8 . T 35 2 文献标识码 : B 文章编号 :0 10 12 3 2 1… 7 4 8
Dic s n I p o e e to f c so h e s u so m r v m n fDe e t fS e t M e a n e n a e Co t u a n t lI n r Co c v n o r Dr wi g 【 bt c】 co ig t t pc lp r fda i a s f mn ,t og ot uu A s a t A cr n o h sei a s o r n pr o i r d e a t w g t r g h uh cn n os r i
图 2 法 兰 拉 伸 开 裂
侧壁部位受切 向拉应力产生伸长变形 。 如图 3 所示 , 拉伸分模 线尺径 比拉伸用 料 径大 , 在拉伸进料时 , 拉伸用料边界处 的毛坯会逐渐 R 角变
大, 由此在 径 两端材料受 到向外扩展 的拉料过快会使其 R径补充料不 足 , 则会发生拉伸
1 引 言
增, 为提高生产效率 , 汽车生产厂家逐渐采用 自动 各 化 冲压流水线生产 。影响 自动化 冲压流水线生产效

高强钢板拉伸断口分层缺陷成因探讨

高强钢板拉伸断口分层缺陷成因探讨

d e f e c t c a n b e n o t a b l y i mp r o v e d b y r e d u c i n g t h e y i e l d—t e n s i l e r a t i o o f h i g h s t r e n g t h s t e e 1 .
c r a c k s ,a n d t h e l a mi n a t i o n h a s n o a p p a r e n t c o r r e l a t i o n w i t h t h e t y p e o f s e g r e g a t i o n nd a mi c r o s t uc r t u r c .T i l e l m i a n a t i o n
Ab s t r a c t Ca u s e s o f t h e c o mmo n l a mi n a t i o n d e f e c t a t t e n s i l e f r a c t u r e o f h i g h s t r e n g t h s t e e l p a t e h a v e b e e n i n v e s t i g a t e d . T h e mi c r o s t uc r t u r e,c r a c k s a n d i n c l u s i o n s a t t e n s i l e s p e c i me n f r a c t u r e h a v e b e e n o b s e r v e d b y me a l l s o f me t a l l o - g r a p h i c mi c r o s c o p e a n d S E M me t h o d s ,t h e d i s l o c a t i o n d e n s i t y o f s p e c i me n w i t h l a mi n a t i o n d e f e c t me a s u r e d b y X —r a y

卷材拉伸强度不合格的原因

卷材拉伸强度不合格的原因

卷材拉伸强度不合格的原因
卷材拉伸强度不合格可能有多种原因。

首先,原材料的质量可
能是一个关键因素。

如果原材料本身存在缺陷或者不符合规格要求,那么制成的卷材的拉伸强度可能会受到影响。

其次,生产过程中的
操作不当也可能导致拉伸强度不合格。

例如,如果在轧制、拉伸或
其他加工过程中出现温度、压力、速度等参数控制不当,都有可能
影响到卷材的拉伸强度。

另外,设备的故障或磨损也可能是原因之一。

设备运行不稳定或者存在磨损会影响到卷材的质量。

此外,人
为因素也是一个可能的原因,操作人员的技术水平、操作规程的执
行情况等都有可能对卷材的拉伸强度产生影响。

另外,环境因素也
不能被忽视,例如生产场所的湿度、温度等因素都有可能对卷材的
质量产生影响。

综上所述,卷材拉伸强度不合格可能是由原材料质量、生产过程操作、设备状态、人为因素以及环境因素等多种因素
共同作用导致的。

因此,为了解决这个问题,需要对原材料的质量
进行严格把控,优化生产工艺流程,确保设备运行状态良好,加强
对操作人员的培训和管理,以及控制生产环境的影响等方面进行全
面的分析和改进。

简述拉伸工艺常见两种缺陷及克服措施。

简述拉伸工艺常见两种缺陷及克服措施。

拉伸工艺是一种常见的金属加工方法,通过对金属材料施加拉伸力,使其发生塑性变形,从而改变其形状和尺寸。

然而,在实际的拉伸工艺中,常常会出现一些缺陷,影响产品的质量和性能。

本文将就拉伸工艺常见的两种缺陷及克服措施进行深入探讨,以帮助读者更好地理解拉伸工艺的重要性和挑战。

一、拉伸工艺常见的两种缺陷1. 表面裂纹拉伸工艺中,金属材料容易出现表面裂纹,这主要是由于拉伸过程中材料受到过大的应力而产生的。

表面裂纹不仅影响产品的外观美观,还会降低产品的强度和韧性,严重影响产品的使用寿命和安全性。

2. 变形不均匀另一个常见的缺陷是拉伸材料的变形不均匀,即在拉伸过程中,材料的各个部分受到的拉伸程度不一致,导致最终产品出现尺寸不一致、变形不良的情况。

这不仅会增加生产成本,还会降低产品的精度和稳定性。

二、克服以上缺陷的措施1. 控制拉伸温度和速度为了减少金属材料的表面裂纹,可以通过控制拉伸过程中的温度和速度来减小内部应力分布,使得材料的变形更加均匀。

可以降低拉伸速度或增加拉伸温度,以减少内应力的积聚,从而降低表面裂纹的发生。

2. 使用适当的模具和模具设计为了克服材料变形不均匀的问题,可以通过精心设计和选择合适的模具来保证拉伸过程中材料受力均匀。

可以采用预拉伸等先进的模具技术,预先调整材料的内部结构,使得拉伸后的材料变形更加均匀。

三、个人观点和总结拉伸工艺作为一种常见的金属加工方法,对产品的质量和性能有着重要的影响。

面对拉伸工艺中常见的表面裂纹和变形不均匀等缺陷,我们可以通过控制拉伸温度和速度,使用适当的模具和模具设计等措施来克服。

我认为在实际生产中,需要更加注重工艺参数的控制和质量监控,以确保拉伸产品的质量和稳定性。

拉伸工艺的优化和改进对于提高产品质量和降低生产成本具有重要意义。

通过对拉伸工艺常见缺陷的深入了解和克服措施的研究,可以为金属加工行业的发展和进步提供有力支持。

以上就是本文对于拉伸工艺常见两种缺陷及克服措施的全面评估和讨论,希望能够对读者有所帮助。

拉伸模的常有缺陷-裂

拉伸模的常有缺陷-裂
b 压边力小。 当压边力小时,毛坯表面就会起皱,该折皱通过凹模圆角半径(rd)时,往往会破裂。因此,这种场合,折皱和破裂就混为一体。 当用加工硬化程度高的不锈钢板进行方筒深拉深时,有一光亮部分,在靠近rd处产生折皱。该折皱就是产生破裂的原因,rd部分如果破裂,首先要提高压边力,消除折皱,这是头等重要的事情。决不要增大rd或者降低压边力。 光亮部分是由于坯料厚度增加,承受集中载荷所致,因此,在提高压边力的同时,把模具间的接触点到刮目相看平,消除材料增厚的部分;如呈分布载荷,则可消除凸缘面起皱,而使材料的流入变得容易。
消除方法
① 拉深深度过大。 胀形超过极限而引起纵向裂纹;另外,在精整时,纵向或横向胀形若超过极限,也会引起破裂。总之,破裂的直接原因,与胀形超限是一致的。因此,超过变形极限而产生破裂,从形式上讲,就是拉深深度过深,如果降低拉深深度,成形条件就会变好。
② 凹模圆角半径(rd)过小。 由于是胀形变形,如果超过材料所具有的变形极限,就会产生破裂。因此,合理的rd既能防止凸缘部裂纹的产生,又能补充材料。作为改善材料流入条件的方法之一,是增大凹模圆角半径(rd)。增大rd虽然防止了破裂产生,但这时的rd比图纸尺寸大,为使rd达到图纸要求,应增加一道精整工序。
③ 毛坯形状不良。 在试拉深阶段,决定毛坯形状是重要的工作之一。 必须将毛坯形状限制在最小尺寸。当用方形毛坯进行圆筒拉深时,极限拉深率为0.58左右。另外,如果拉深率过于严苛,rp部位的伤痕会产生破裂,如进行切角,就可防止破裂。 拉深方筒时可先用方坯进行,这样可以制造出漂亮的制品,但是如果达到拉深极限,在rcp附近就会产生破裂。如果已经破裂,可将毛坯的四角切去一部分。但如果切多了的话,就会产生凸缘起皱,成为产生壁裂纹的原因。
④ 定位不良。切角量即使合适,但如毛坯定位不正确,就会象切角过大那样,仍要产生破裂。另外,当批量生产时,使用三点定位装置时,定位全凭操作者的手感,这时往往会产生壁破裂。

单晶硅拉制设备中拉伸过程的晶格缺陷分析

单晶硅拉制设备中拉伸过程的晶格缺陷分析

单晶硅拉制设备中拉伸过程的晶格缺陷分析单晶硅(Si)是一种材料特性非常优异的半导体材料,在电子工业中广泛应用。

单晶硅的制备过程中,拉制设备起着关键作用。

在单晶硅拉制设备中,拉伸过程对于形成高品质单晶硅材料具有重要影响。

本文将对单晶硅拉制设备中拉伸过程中的晶格缺陷进行分析。

拉制设备中的拉伸过程是将多晶硅或溶液中的硅原料通过一系列工艺步骤转化为单晶硅的关键环节。

在拉伸过程中,硅原料首先被熔化成液态,在合适的条件下逐渐拉制成单晶棒。

然而,由于材料物理化学性质的变化以及拉伸设备的影响,导致晶格缺陷的产生。

晶格缺陷是指晶体内部的原子排列出现的异常情况,它对于单晶硅的物理性能和电子特性具有重要影响。

在拉伸过程中,晶格缺陷主要包括位错、晶界、空位、间隙等缺陷。

位错是晶体中原子排列出现错位的情况。

在拉制过程中,在晶体表面形成的位错称为外在位错;而在晶体内部形成的位错称为内在位错。

位错的存在会导致晶体的局部张力和应变,进而影响晶体的结构和性能。

晶界是晶体中不同晶体颗粒之间的界面。

在拉制过程中,晶体在不同方向生长的晶粒会相互错位形成晶界。

晶界内部的原子排列出现不规则的情况,导致晶体内部存在应力场和局部应变。

空位和间隙是晶体中原子排列不完整产生的缺陷。

当晶体结构中存在缺失原子时,即形成空位;当晶体结构中存在额外的原子时,即形成间隙。

由于空位和间隙的存在,晶体的结构和性能会发生改变。

晶格缺陷的产生和发展与拉制设备的工艺参数和操作条件密切相关。

拉制温度、拉速、拉力等工艺参数的变化都会对晶格缺陷产生影响。

例如,拉制温度过高会导致原子扩散速度加快,从而增加位错和晶界的形成;拉速过快会导致晶粒内部的应力积累,进而形成位错和空位。

因此,在拉制设备中降低晶格缺陷的产生,需要合理控制工艺参数和操作条件。

除了拉制设备中的因素,原材料的质量和纯度也会对晶格缺陷产生影响。

原材料含有的杂质和非晶相都会引入晶体中,形成晶格缺陷。

因此,在单晶硅的制备过程中,原材料的选择和净化也是十分重要的环节。

不锈钢拉伸过程中常见问题

不锈钢拉伸过程中常见问题

3、选择合理的凸、凹模圆角凹模圆角与应力大小和分布有很大的关系。圆角半径大,压边圈压料面积不足,容易产生失稳起皱;而如果圆角太小,材料在变形过程中进入凹模的阻力就会增加,材料不易向内流动和转移,从而增加了传力区的最大拉应力,可能导致拉裂。因此,选择合理的凸、凹模圆角半径是至关重要的。凸模相对圆角半径rp/t约等于4时,最有利于防止开裂。凹模和凸模相对圆角半径增加,其极变形程度会增加,凹模相对圆角半径取5mm~8mm时有利于防止开裂。
1、零件开裂原因分析由于该工件的拉深深度大(预拉深时拉深深度为94mm~95mm)、头部截面又较小、壁薄等原因,使零件拉深成形困难。该工件的开裂部位出现在凸模的圆角和凹模的圆角处。经分析,认为引起工件拉深开裂的原因有:
(1)在凸模圆角处(该处变薄最厉害)产生开裂的原因是拉应力超过了材料的强度极限而引起的;
(2)凸缘面积不合理,导致材料变形阻力增大,容易形成开裂;
(3)如前所述凹模的圆角半径与应力的分布有很大的关系,该零件由于其凹模圆角小,增大了材料变形时的阻力和传力区的最大拉应力,导致变形区应力过大,从而引起零件在凹模圆角处开裂;
(4)只采取了常规的润滑措施,材料在变形时同凹模表面产生摩擦也增大了变形阻力,相应地也增大了最大拉应力,阻碍了材料在变形时的流动。
2、合理选择模具材料不锈钢在深拉深过程中硬化显著,产生许多硬金属点,造成粘附,使工件和模具表面容易划伤、磨损,因此不能采用一般模具用工具钢。实践证明:选择铜基合金模具能消除不锈钢件表面划痕、划伤,降低破损率。另一种材料为高铝铜基合金模具材料(含铝13Wt%~16Wt%),这种材料与SUS304不锈钢互溶性小,拉深件和模具之间不粘着,拉深件表面不易产生划痕划伤,产品抛光成本低,在不锈钢拉深成形领域已经获得成功应用。但是由于这种模具硬度偏低(40HRC~45HRC),常用于生产相对厚度t/D较小的产品。一般拉深1500件~2000件以后在凹模表面容易产生始于圆角R处呈放射状拉深棱。氮化硅陶瓷(Si3N4)已成为重要的工程材料,尤其是反应烧结氮化硅陶瓷,具有良好的高低温力学性能、耐热冲击性和化学稳定性,而且可以非常方便地制成形状复杂的零件。可利用陶瓷材料的高硬度、高耐磨性以及高化学稳定性,用反应烧结氮化硅材料模具代替金属模具拉深SUS304不锈钢。

拉伸速率拉伸强度聚合物缺陷

拉伸速率拉伸强度聚合物缺陷

拉伸速率拉伸强度聚合物缺陷
拉伸速率是指材料在施加拉伸力时的变形速度。

它对于聚合物材料的性能有重要影响。

随着拉伸速率的增加,聚合物的拉伸强度可能会增加或减小,这取决于材料的特性和缺陷。

聚合物的拉伸强度是指在拉伸过程中材料能够承受的最大应力。

拉伸强度受到材料的化学成分、分子结构以及加工条件等因素的影响。

通常情况下,聚合物材料的拉伸强度会随着拉伸速率的增加而增加。

这是因为在较高的拉伸速率下,聚合物分子链无法充分进行取向和排列,导致材料的强度下降。

聚合物的缺陷可以是内部的结构缺陷或表面的缺陷。

内部结构缺陷可能包括气泡、空洞、裂纹等,这些缺陷会削弱材料的强度和韧性。

表面缺陷可能包括划痕、凹陷等,这些缺陷会导致应力集中并引起裂纹的产生和扩展。

拉伸速率对聚合物材料的缺陷也有影响。

在高速拉伸条件下,缺陷更容易扩展和破坏材料。

此外,拉伸速率的增加可能导致材料的弹性变形减少,从而使缺陷更容易产生塑性变形,进一步削弱材料的性能。

因此,为了获得准确的拉伸强度数据和评估聚合物材料的缺陷,需要在适当的拉伸速率下进行测试,并结合其他测试方法和表征技术来全面评估材料的性能。

钢带 拉伸断裂原因

钢带 拉伸断裂原因

钢带拉伸断裂原因一、引言钢带广泛应用于各种工程和制造领域,其拉伸断裂是一个常见的问题。

本文旨在分析钢带拉伸断裂的主要原因,以预防和减少此类问题的发生。

我们将从以下几个方面展开讨论:钢材缺陷、温度不均、应力集中、钢材老化、过度拉伸、化学腐蚀和机械损伤。

二、钢材缺陷钢材缺陷是导致钢带拉伸断裂的主要原因之一。

这些缺陷可能包括气孔、夹渣、裂纹、疏松等。

这些缺陷降低了钢带的力学性能,使其在受到拉伸时容易断裂。

因此,生产过程中应严格控制质量,减少钢材缺陷的产生。

三、温度不均温度不均也是钢带拉伸断裂的一个重要原因。

在热处理过程中,如果钢带的温度分布不均匀,会导致其内部应力的不均分布,从而引发断裂。

因此,在热处理过程中,应严格控制温度,确保钢带的温度分布均匀。

四、应力集中应力集中是指钢带在受到拉伸时,局部区域的应力超过其承载能力,导致断裂。

这种情况通常发生在钢带存在缺陷或受到外力作用时。

为了减少应力集中,应优化产品设计,避免产生应力集中的结构形式,并对钢带进行全面的检测,及时发现和处理缺陷。

五、钢材老化钢材老化是指钢带在长期使用过程中,由于受到环境因素(如氧气、水蒸气等)的影响,其力学性能逐渐降低,最终导致断裂。

因此,对于长期使用的钢带,应定期进行检测和维护,以防止老化引发断裂。

六、过度拉伸过度拉伸是指钢带在受到超过其承载能力的拉伸力时发生的断裂。

为了防止过度拉伸,应严格控制拉伸过程中的力值和伸长量,确保在安全范围内操作。

同时,应定期对设备进行检查和维护,确保其正常运转。

七、化学腐蚀化学腐蚀是钢带在某些腐蚀性环境中发生的化学反应,导致其力学性能降低,最终引发断裂。

为了防止化学腐蚀,应对钢带进行防腐蚀处理,如涂层、镀层等。

此外,应尽可能减少钢带与腐蚀性物质的接触,以延长其使用寿命。

八、机械损伤机械损伤是指钢带受到外力作用时发生的物理损伤,如划痕、凹陷等。

这些损伤会影响钢带的力学性能,使其在受到拉伸时容易断裂。

因此,应加强对钢带的保护措施,避免其受到机械损伤。

拉伸模的常有缺陷裂

拉伸模的常有缺陷裂
(3)模具问题。 ① 模具表面粗糙和接触不良。 在研磨凹模面提高表面光洁度的同时, 还要达到不形成集中载荷的配合状态。 ② 模具的平行度、垂直度误差。 进行深拉深时,由于模具的高度增 加,所以凸模或凹模的垂直度、平行度就差,当接近下死点时,由于配合 和间隙方面的变化,就成为破裂的原因。因此,模具制作完毕之后,必须
分析 方筒拉深的直边部和角部变形不均匀,随着拉深的进行,板厚只在角部增 加,从而研磨了的压边圈,压边力集中于角部,同时,也促进了加工硬化, 为此,弯曲和变直中所需要的力就增大,拉深载荷集中于角部,这种拉深 的行程载荷曲线载荷峰值出现两次。 第一峰值与拉深破裂相对应, 第二峰值与壁破裂相对应。就平均载荷而言,第一峰值最高,就角部来说, 在加工后期由于拉深载荷明显地向角部集中,在第二峰值就往往出现壁破 裂。与碳素钢板(软钢板)相比较,18—8 系列不锈钢由于加工硬化严重, 容易发生壁破裂。即使拉深象圆筒那样的均匀的产品,往往也会发生壁破
(2)冲压条件。 ① 压边力过大。只要不起皱,就可降低压边力。如果起皱是引起破裂的 原因,则降低压边力必须慎重。如果在整个凸缘上发生薄薄的折皱,又还 在破裂地方发亮,那就可能是由于缓冲销高度没有加工好,模具精度差, 压力机精度低,压边圈的平行度不好及发生撞击等局部原因。必须采取相 应措施。是
否存在上述因素,可以通过撞击痕迹来加以判断, 如果撞击痕迹正常,形状就整齐,如果不整齐,则表明某处一定有问题。 ② 润滑不良。加工油的选择非常重要。区别润滑油是否合适的方法,是 当将制品从模具内取出来时,如果制品温度高到不能用手触摸的程度,就 必须重新考虑润滑油的选择和润滑方法。在拉深过程中,最重要的因素之 一是不能将润滑油的油膜破裂。凸模侧壁温度上升而使材料软化,是引起 故障的原因。因此,在进行深拉深时,要尽量减少拉深引起的磨擦,另外, 还需要同时考虑积极的冷却方案。 ③ 毛坯形状不当。根据经验,在试拉深阶段产生壁破裂时,只要改变毛 坯形状,就可消除缺陷,这种实例非常多。拉深方筒时,首先使用方形毛 坯进行拉深,rd 部位如果产生破裂,就对毛坯四角进行切角。在此阶段, 如果发生倒 W 字形破裂和网格疵病,则表示四角的切角量过大。切角的形 状,如拉深时凸缘四角产生凹口,只要切角量适当减小一些,就可消除,

低碳钢和铸铁拉伸时破坏原因

低碳钢和铸铁拉伸时破坏原因

低碳钢和铸铁拉伸时破坏原因
低碳钢和铸铁是常见的材料,在拉伸测试中常常出现破坏情况。

造成破坏的原因主要有以下几点:
1.材料的纯度和质量问题。

低碳钢和铸铁的质量对拉伸测试结果具有重要影响。

如果材料存在微小的缺陷或杂质,容易导致破坏。

2.应力集中。

在材料中存在缺口、裂纹等几何缺陷时,应力会集中在这些位置,导致破坏。

3.材料的强度问题。

不同的低碳钢和铸铁材料具有不同的强度,强度低的材料容易在拉伸过程中发生破坏。

4.拉伸速度。

拉伸速度过快或过慢都会对材料的破坏产生影响。

拉伸速度过快容易导致材料的疲劳破坏,速度过慢容易导致材料的塑性破坏。

5.温度和湿度。

低温和高湿度会使低碳钢和铸铁材料的强度和韧性降低,容易导致破坏。

总之,低碳钢和铸铁的破坏原因是多种多样的,需要根据具体情况进行分析和处理。

在材料的选择、加工和使用过程中,应注意控制各种因素,避免破坏的发生。

- 1 -。

拉伸缺陷——精选推荐

拉伸缺陷——精选推荐

拉伸模常有缺陷二凸模肩部相应部位裂纹由于材料的强度不够,当拉深载荷达到材料破断载荷时就会发生此缺陷。

缺陷部位产生于凸模肩R相应的部位(rp处),即比冲撞痕线更接近rp的部分。

破裂部分的冲撞痕线,因与其他部位不同,可以对下面几种情况进行观察检查:或者被延展;或者在凸缘的上下面有发亮的部分;或者产生折皱。

另外,在侧壁上有时也有发亮的部分。

初期横向破裂,呈舌状。

原因及消除方法(1)制品形状。

①拉深深度过大。

目前,圆筒、方筒深拉深的极限是在设计阶段确定的。

从而,在极限附近进行拉深时,要用表面光洁、平整的材料,综合模具配合和研磨,加工润滑油,缓冲压力,压力机精度等现场条件,进行试验拉深。

②凸模半径(rp)过小。

a 将rp修正到适当值。

b 图纸上的rp过小时,首先按适当值进行拉深,然后再增加一道工序,成形所需尺寸。

③凹模尺寸(rd)过小。

a 将rd修正到适当值。

b 图纸上的rd过小时,首先用适当rd值进行拉深,然后再增加一道工序,成形到所需尺寸。

④方筒的角部半径(rc)过小。

a 将拉深深度减小;b 多增加一道拉深工序;c 换成更高级的材料;d 将板料厚度增加;(2)冲压条件。

①压边力过大。

压边力过大时,在凸缘面上不会发生起皱。

防皱压板面粗糙度,模具配合,间隙,rp,rd,加工油的种类和涂敷条件,缓冲销造成的压边力分布等,都影响防皱压力。

如果有关拉深的上述这些条件都合适的话,压边力就会下降,在起皱之前,不会发生破裂。

压边力过大时,由于凸缘面会全面发亮,所以很容易判断。

②润滑不良。

拉深加工与润滑有极为密切的关系,特别是包含有减薄拉深加工时,必须控制制品温度的升高。

如果是条件好的拉深加工,润滑油的选择不成什么问题;条件不好的拉深加工,如果润滑油选择不当,就会引起破裂。

③毛坯形状不良。

在试拉深阶段,决定毛坯形状是重要的工作之一。

必须将毛坯形状限制在最小尺寸。

当用方形毛坯进行圆筒拉深时,极限拉深率为0.58左右。

另外,如果拉深率过于严苛,rp部位的伤痕会产生破裂,如进行切角,就可防止破裂。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

拉伸缺陷
这种缺陷一般出现在方筒角部附近的侧壁,通常,出现在凹模圆角半径(rcd)附近。

在模具设计阶段,一般难以预料。

即倒W字形,在其上方出现与拉深方向呈45°的交叉网格。

交叉网格象用划线针划过一样,当寻找壁破裂产生原因时,如不注意,往往不会看漏。

它是一种原因比较清楚而又少见的疵病。

方筒拉深,直边部和角部变形不均匀。

随着拉深的进行,板厚只在角部增加。

从而,研磨了的压边圈,压边力集中于角部,同时,也促进了加工硬化。

为此,弯曲和变直中所需要的力就增大,拉深载荷集中于角部,这种拉深的行程载荷曲线载荷峰值出现两次。

第一峰值与拉深破裂相对应,第二峰值与壁破裂相对应。

就平均载荷而言,第一峰值最高。

就角部来说,在加工后期由于拉深载荷明显地向角部集中,在第二峰值就往往出现壁破裂。

与碳素钢板(软钢板)相比较,18—8系列不锈钢由于加工硬化严重,容易发生壁破裂。

即使拉深象圆筒那样的均匀的产品,往往也会发生谄屏选?
原因及消除方法
(1)制品形状。

① 拉深深度过深。

由于该缺陷是在深拉深时产生的,如将拉深深度降低即可解决。

但是必须按图纸尺寸要求进行拉深时,用其他方法解决的例子也很多。

② rd、rc过小。

由于该缺陷是在方筒角部半径(rc)过小时发生的,所以就应增大rc。

凹模圆角半径(rd)小而进行深拉深时,也有产生壁破裂的危险。

如果产生破裂,就要好好研磨(rd),将其加大
(2)冲压条件。

① 压边力过大。

只要不起皱,就可降低压边力。

如果起皱是引起破裂的原因,则降低压边力必须慎重。

如果在整个凸缘上发生薄薄的折皱,又还在破裂地方发亮,那就可能是由于缓冲销高度没有加工好,模具精度差,压力机精度低,压边圈的平
行度不好及发生撞击等局部原因。

必须采取相应措施。

是否存在上述因素,可以通过撞击痕迹来加以判断,如果撞击痕迹正常,形状就整齐,如果不整齐,则表明某处一定有问题。

② 润滑不良。

加工油的选择非常重要。

区别润滑油是否合适的方法,是当将制品从模具内取出来时,如果制品温度高到不能用手触摸的程度,就必须重新考虑润滑油的选择和润滑方法。

在拉深过程中,最重要的因素之一是不能将润滑油的油膜破裂。

凸模侧壁温度上升而使材料软化,是引起故障的原因。

因此,在进行深拉深时,要尽量减少拉深引起的磨擦,另外,还需要同时考虑积极的冷却方案。

③ 毛坯形状不当。

根据经验,在试拉深阶段产生壁破裂时,只要改变毛坯形状,就可消除缺陷,这种实例非常多。

拉深方筒时,首先使用方形毛坯进行拉深,rd部位如果产生破裂,就对毛坯四角进行切角。

在此阶段,如果发生倒W字形破裂和网格疵病,则表示四角的切角量过大。

切角的形状,如拉深时凸缘四角产生凹口,只要切角量适当减小一些,就可消除,同时还可制止破裂。

④ 定位不良。

切角量即使合适,但如毛坯定位不正确,就会象切角过大那样,仍要产生破裂。

另外,当批量生产时,使用三点定位装置时,定位全凭操作者的手感,这时往往会产生壁破裂。

⑤ 缓冲销接触不良。

只要将缓冲销的长度作适当调整,缺陷即可消除。

(3)模具问题。

① 模具表面粗糙和接触不良。

在研磨凹模面提高表面光洁度的同时,还要达到不形成集中载荷的配合状态。

② 模具的平行度、垂直度误差。

进行深拉深时,由于模具的高度增加,所以凸模或凹模的垂直度、平行度就差,当接近下死点时,由于配合和间隙方面的变化,就成为破裂的原因。

因此,模具制作完毕之后,必须检查其平行度和垂直度。

③ 拉深筋的位置和形状不好。

削弱方筒拉深时角部的拉深筋的作用。

(4)材料
① 拉伸强度不够。

② 晶粒过大,容易产生壁部裂纹,故应减小材料之晶粒。

③ 变形极限不足,因此要换成r值大的材料。

④ 增加板材厚度,进行试拉深。

侧壁纵向裂纹
如果加工初期受到压缩变形,加工后期受到拉伸变形,可能产生纵裂纹。

(1)制品形状。

① 拉深深度过大。

胀形超过极限而引起纵向裂纹;另外,在精整时,纵向或横向胀形若超过极限,也会引起破裂。

总之,破裂的直接原因,与胀形超限是一致的。

因此,超过变形极限而产生破裂,从形式上讲,就是拉深深度过深,如果降低拉深深度,成形条件就会变好。

② 凹模圆角半径(rd)过小。

由于是胀形变形,如果超过材料所具有的变形极限,就会产生破裂。

因此,合理的rd既能防止凸缘部裂纹的产生,又能补充材料。

作为改善材料流入条件的方法之一,是增大凹模圆角半径(rd)。

增大rd虽然防止了破裂产生,但这时的rd比图纸尺寸大,为使rd达到图纸要求,应增加一道精整工序。

(2)冲压条件。

① 压边力过大。

调整拉深力最基本的方法是调整压边力。

如果产生破裂,并且凸缘部位发亮,则是因为压边力过大。

因此,当有破裂危险时,可稍微降低压边力来观察制品的变化。

② 凹模面润滑不足。

随着压边力的增加,润滑油油膜强度也应相应提高,使其尽量减少摩擦。

③ 毛坯形状不良。

如果毛坯越大,成形条件就会越来越坏。

因此,需将毛坯减小到最小限度。


可接近下死点时,毛坯要越过拉深筋,然后进行试拉深。

(3)模具问题。

① 拉深筋的形状和位置不对。

使用拉深筋虽然可以防止凸缘产生折皱,但其副作用是阻碍了材料的流入,因此,如果产生破裂的原因是材料流入阻力太大,那末,为了材料容易流入,就需要与毛坯形状一起综合分析拉深筋的位置和形状。

② 加工不良。

如果模面加工不良,往往不能提高压边力。

因此,需要用砂轮磨光。

(4)材料。

如果超过变形极限,就需要换成更高级的材料,另外,还要增加板材厚度。
