简易滤纸式烟度计设计
AVL41教材5系列滤纸式烟度计培训
AVL 415 滤纸式烟度计内部综合培训周渊/ AVL 中国27.10.2012颗粒（及烟度）组成和测量设备碳氢（机油）碳“ C “碳氢(燃油）金属和其他硫水稀释颗粒由SPC472 或者CEC 全流稀释通道测量黑碳“ C “通过415s 滤纸烟度计测量439 不透光烟度计用于测量的烟度包括：-黑烟=碳”c”-蓝烟=可见的“碳氢蒸汽”-白烟=可见的“水蒸气”（取决于温度和浓度）Composition of Diesel Particulates在发动机试验台架上柴油排放测量系统的应用范围测量仪器滤纸式烟度计415/415S部分流系统SPC 472不透光度计439检测的成分全部柴油颗粒（滤纸称重-稀释后）烟密度应用ECE R 49, ESC, ETCEEC 91542, ISO 161838法规的认证试验, 研发ECE R 24 HD EURO III, ELR 法规的认证试验研发,生产累积测量累积测量实时在线测量方法研发,生产,特殊法规试验"C",黑烟全流系统AVL CEC Series CFV CVS气体排放全部柴油颗粒（滤纸称重-稀释后）研发,ECE R 49, ESC, ETCEEC 91542, ISO 16183,ECE R 86, EEC 70720,CFR 40, part 86法规的认证试验实时在线累积测量碳烟测量的基本概念和基本原理1.碳烟颗粒（Soot Particle)是在碳氢化合物高温下裂解或燃烧产生的(直径>1nm)。
2.碳烟颗粒测量是通过光学方法确定与被采集烟度大小成比例的滤纸黑度滤纸黑度PB(Paper Blackening) PB= 10*(1-Rb / Rw)Rb为采过烟度的滤纸反射值，Rw为干净滤纸反射值3. 碳烟可用三种结果表征：•滤纸烟度数FSN（Filter Smoke Number),无量纲，0-10,由ISO 10054定义FSN = PB 在405mm有效烟柱采样长度，100kpa, 25度条件下（BOSCH烟度数SZ = PB, ）•碳烟浓度（mg/M3)•污染级（%）仅日本用光学方法确定与被采集烟度大小成比例的滤纸黑度Influence to Results Due to Flow Resistance on the Loaded Filter PaperAVL Smoke Meter 415 / 415S Vs AVL409 ( or local)Comparison FSN / Bosch NumberBosch Number:Sampling Volume:330 cm3Filter Area:8,14 cm2 (d=32 mm) Effective Length:40,5 cmFSN:Effective Length:40,5 cm Temp. at Filter Area:25 °C Press. at Filter Area: 1 barAVL415:Diesel Smoke Measurement withNew Sampling Technology•Internal temperature, pressureand flow sensors secure highreliability and comparibility of themeasurement results•High accuracy and bestreproducibility also for lowestsmoke values•Variable sampling volume•Continues sampling (constantsampling velocity)•Flexible power supply for differenttest applications•automatic calibration, convenientoperationFilter Method –Effective LengthDead volumeS a m p l e v o l u m eFilter areaE f f e c t i v e l e n g t hSample volume –Dead volume –Leak volumeFilter areaEffective length =(ISO DP10054规定)Filter Method Effective LengthFilter Smoke Numbers vs. Carbon ParticulateFilter Paper Loading vs. Paper Blackening Plotted for Different PB RangesCorrelation between FSN and soot ConcentrationIf “c” part is more than 15%, can quick calculate as following:Relation Between Opacity and FSNRelation at low smoke FSNExample of Sensitivity and Zero StabilityOpacimeter values at low soot emission0.100.050.00k(m )-10102030Time –minutes0.120.130.200.37FSN =Note: This is why so many 415S were used in R&DAVL 415S Smoke Meter•High sensitivity by variable samplevolume ( resolution 0.01 FSN,repeatability better 0.05 FSN )•Big filter paper roll with 1200measurements per roll•Integrated paper spool deviceas standard•Optional heating ( instrumentand sampling hose )•Conform to newest CE leveland Protectionclass IP 34Smoke Meter 415 Functional DiagrammNEW DESIGNELECTRICAL ENCLOSUREMECHANICAL ENCLOSUREGAS PATHAUTOMATIC WORKING SEQUENCESHOP AIR PURGINGOPTION HIGH PRESSURE UP TO 3000mbarPARTICLE TOWEROPTION STRATEGYSMOKE METER 415S G002Heating1CH or 2 CH SpecialSampling 110VACAdvancedShop AirFilter Paper remainRSI –TCP IP +PC SOFTWAREIn ScreenReal 3000mbarSpecial Sampling6 x D 6 x D 5 x D 3 x D3542176D1AVL 排放柜_催化转换器前5AVL 415 S 滤纸式烟度计2AVL 排放柜_催化转换器后6发动机3AVL 472 颗粒取样器7催化转换器4AVL 439透光式烟度计部分流排放直采系统_采样点布局图1.从排气管到稀释通道须上斜方式安装（以避免冷凝水留在设备中）。
F2011-020技术工作任务书(滤纸式烟度计方法确认.)
附：№2011-020《方法确认记录表》
注：方法确认的有关资料电子文档可在\\192.168.5.22\共享\方法确认\热化中下载，任务完成后。经修改并批准的作业指导书等资料电子文档可保存在同一目录下向技术质量部提交归档
报酬
按锡计量发（2007）第24号文《计量检测技术质量工作考核办法》的规定
任务
标准方法确认和相关的技术工作
执行部门
温度与化学计量检测部
负责人
xxx
完成期限
2011.12.26之前
技术(质量)工作的具体要求
1.确认的文件名称及代号：
JJG847-2011《滤纸式烟度计检定规程》。注：该文件代替JJG847-1993《滤纸式烟度计检定规程》
2.方法的应用范围：
法定机构授权检定/校准项目：滤纸式烟度计检定装置[1998]量标锡证字第055号之“滤纸式烟度计”检定/校准项目；
国家实验室认可校准项目：/“滤纸式烟度计”
3.方法确认要求：
1)计量检测部门负责人应根据确认任务，及时安排部门技术质量负责人和有关检定员对新规程进行符合性确认和相关的技术工作，并按时按要求完成任务。
2)确认时应结合新老规程的变更内容与我单位现有的检定/校准能力进行对照分析，并将确认意见和确认结果填写“方法确认记录(2011-020)”，经技术负责人审批后交技术质量部归档。
3)对设备、设施、人员能力等资源有欠缺的方面，应提出配置意见，供所领导决策，并对原有相关作业指导书提出修改意见。
4.相关的技术工作：
1)如有必要，应根据JJG847-2011《滤纸式烟度计检定规程》的规定，对QTC31-52-2006《滤纸式烟度计检定装置操作规范》、QTC34- 32-2002《滤纸式烟度计示值误差测量结果不确定度分析报告》等相关作业指导书进行修订，使之符合检定规程规定的要求。

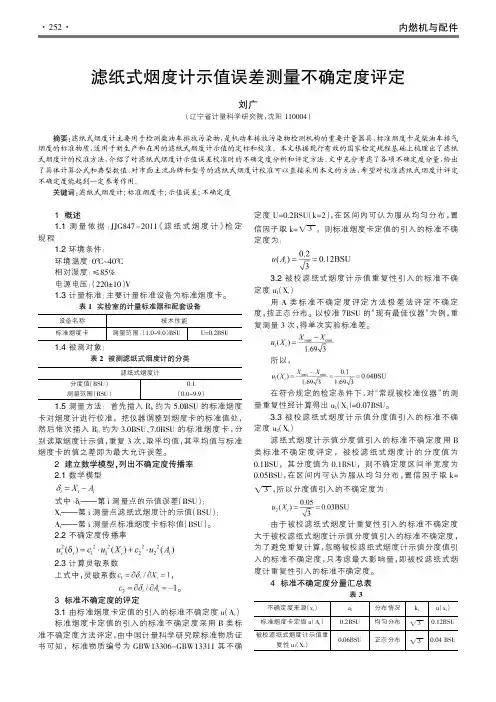

滤纸式烟度计示值误差测量不确定度评定
1概述1.1测量依据：JJG847-2011《滤纸式烟度计》检定规程1.2环境条件：环境温度：0℃~40℃相对湿度：≤85%电源电压：（220±10）V 1.3计量标准：主要计量标准设备为标准烟度卡。
表1实验室的计量标准器和配套设备设备名称技术性能标准烟度卡测量范围：（1.0~9.0）BSUU=0.2BSU1.4被测对象：表2被测滤纸式烟度计的分类滤纸式烟度计分度值（BSU ）测量范围（BSU ）0.1（0.0~9.9）1.5测量方法：首先插入R b 约为5.0BSU 的标准烟度卡对烟度计进行校准，把仪器调整到烟度卡的标准值处，然后依次插入R b 约为3.0BSU 、7.0BSU 的标准烟度卡，分别读取烟度计示值，重复3次，取平均值，其平均值与标准烟度卡的值之差即为最大允许误差。
2建立数学模型,列出不确定度传播率2.1数学模型式中：δi ———第i 测量点的示值误差（BSU ）；X i ———第i 测量点滤纸式烟度计的示值（BSU ）；A i ———第i 测量点标准烟度卡标称值（BSU ）。
2.2不确定度传播率2.3计算灵敏系数上式中，灵敏系数，。
3标准不确定度的评定3.1由标准烟度卡定值的引入的标准不确定度u （A i ）标准烟度卡定值的引入的标准不确定度采用B 类标准不确定度方法评定，由中国计量科学研究院标准物质证书可知，标准物质编号为GBW13306-GBW13311其不确定度U=0.2BSU （k=2），在区间内可认为服从均匀分布，置信因子取k=3√，则标准烟度卡定值的引入的标准不确定度为：3.2被校滤纸式烟度计示值重复性引入的标准不确定度u 1（Xi）用A 类标准不确定度评定方法极差法评定不确定度，按正态分布。
以校准7BSU 的“现有最佳仪器”为例，重复测量3次，得单次实验标准差。
所以，在符合规定的检定条件下，对“常规被校准仪器”的测量重复性经计算得出u 1（X i ）=0.07BSU 。
《滤纸式烟度计检定规程》新旧规程的对比
《 滤 纸 式烟 度计 检 定规 程》 新 旧规 程 的对 比
牛 国辉
（ 新疆维吾尔 自治 区计量测试研究 院 ， 新疆 乌鲁木齐 ８ ３ ０ ０ １ ３ ）
摘 要： 滤纸式烟度计是用于测量 柴油发动机汽车排烟浓度值的计量器具。新 Ｊ Ｉ Ｇ ８ ４ ７ —２ Ｏ ｌ １ 《 滤纸式烟度计检定规程》 自２ ０ １ １年 ７月 ２ ８日发布 ， ２ ０ １ ２年 １
Ｒ ＾ 的对 照表 。 ３ ． ２ 抽 气 量
度定义滤纸烟度。其由下式表示
Ｓ ， ＝１ ０ （ １ 一Ｒ ６ ／ Ｒ 。 ）
式中： 吃， 尺 。 一分别为污染滤纸和洁 白滤纸 的反射 因数 ， Ｒ ｂ ／ 。 的值 由０ ％到 １ ０ ０ ％， 分别对应于零反射和洁
白滤纸 的反射 ； １ 烟度计 的满 量程 。 新 规程 （ Ｊ Ｊ Ｇ ８ ４ ７ —２ ０ １ １ ）概 述修改 为 ： 烟度计 是用于测 量柴 油发 动机汽 车排 烟浓 度 的计 量
抽气量指烟度计中抽气泵一次抽人气体的体积。抽 气量会影响到滤纸式烟度计 的测量结果 。因为抽气量的 多 少直 接影 响滤 纸 受 污染 的染黑 程 度 ， 也 就 是直 接 影 响 其反射因数。所以， 必须加以定义和定量。
收 稿 日期 ： ２ ０ １ ３—１ ｌ 一２ ０
牛固辉 ： 《 滤纸式烟痰计捡定规程》 新Ｉ Ｂ 规 程的对 比
月２ ８日 开始实施 ， 用 以代替 旧 Ｊ Ｉ Ｇ ８ ４ ７ －１ ９ ９ ３ （ （ 滤纸式烟度计检定规程》 。本文简要地将新 旧两版规程进行对 比， 以期找出规程修订前后内容的主要不同点。
关键词 ： 滤 纸式烟 度计 ； 检定规程 ； ｘ － ， ｉ － 比； 不同点
滤纸式和烟度之间的关系(中)
一、烟度测量----滤纸式(FSN) 和不透光度的关系燃烧发动机排气的滤纸式(FSN)和不透光度在很大程度上与颗粒物排放有关。
燃烧颗粒物是由碳元素("C", "黑烟")、冷凝碳氢化合物(HC)、硫酸盐颗粒(SO 4; 主要为硫磺酸及 其水)和灰分(金属氧化物等)组成的混合体，如下图所示:图. 1 颗粒物排放及与不同测量原理的关系图中表明，用烟度计如AVL 进行测量，一旦排放的颗粒物含量大于≈15％”C ”时，滤纸式(FSN)测量与”C ”排放密切相关，用等式表示如下(见[1])："C" (mg/m³) =)38.0exp(95.4405.01FSN FSN ∙∙∙∙....从物理学原理上看，很明显通过光束来稀释浓度的不透光度N[%]也主要受”C ”的影响，因此假设滤纸式和不透光度之间存在某种关系的说法是合理的。
在这方面已做了许多实验，实验结果是可喜的:几个实验室得出的结论均认为两者之间存在着一定的相互关系，如图2所示：图.2 在5个不同实验室中滤纸式(FSN)和不透光度的关系针对以下几个问题的答复:1) 图2中两者之间关系的背景是什么？图2中所示关系的背景是：滤纸式(FSN)实际上只受黑碳、”C”的影响，而不透光度主要受”C”的影响。
特定的光稀释, 即每一单位质量的稀释, 是特定的稀释如”HC”的几倍大。
2) 这种相互关系性是否适用于任何状况?不可能保证在任何状况下都存在这种相互关系性。
它是在对若干发动机进行实验的基础上得出的结论，也就是说相互关系性并没有被限制在某个特定的颗粒物。
但有些燃烧过程可能产生一些无法体现两者关系的颗粒物。
有关影响关系性的燃烧结果的物理背景详见附录A所述。
3) 若是，这种相互关系性的统计特点是什么？统计评估相互关系性没有多大意义，因为滤纸式和不透光度之间不存在着严格的物理-数学关系。
两种方法的测量值有些会有如1）所述的常见物理共性，但也有如2）所述的不同之处。
滤纸式烟度计标准物质烟度值的测定
滤纸式烟度计标准物质烟度值的测定程康邱黛君孑L炜黄清波仵欣许爱华（山东省计量科学研究院，济南250014）摘要：建立了一种利用积分球式分光光度计对滤纸式烟度计标准物质烟度值的测定方法％分别测定了GBW133O7.GBW133O9和GBW1331O3种型号标准烟度卡的烟度值，并对其结果进行了不确定度分析，证明了该方法定值准确度高、稳定性好、操作简单快捷，完全满足烟度卡标准中对烟度值测定条件及不确定度的要求％关键词：烟度计标准物质烟度卡DOI：1O.3969/j.issn.1001—232x.2020.05.023Determination of reference material smoke value for filter-type smokemeter.Cheng Kang,Qiu Daijun, Kong Wei,Huang Qingbo,Du Xin,Xu Aihua(Shandong Institute of Metrology,Jinan250014, China)Abstract:By spectrophotometer with integrating sphere,the smoke values of GBW13307,GBW13309 and GBW13310standard smoke cards were measured respect*vely.The uncerta*nty of the results was also analyzed"wh*chshowedthatthemethodhadgoodaccuracy"h*ghstablty"s*mpleandfastoperat*on"and mettherequ*rementsofsmokemeasurementcond*t*onsanduncerta*nty*nsmokecardstandard.Key words:Smokemeter；Reference material；Smoke card烟度的定义为定容量排气所透过滤纸的染黑程度。
滤纸式烟度计示值误差的不确定度
滤纸式烟度计示值误差的不确定度
权小菁
【期刊名称】《上海计量测试》
【年(卷),期】2002(029)0z1
【摘要】@@ 1测量方法rn滤纸式烟度计是用于测量柴油车排烟浓度的计量器具,该仪器由取样系统和测量系统两大部份组成,取样系统包括取样探头,抽气装置;测量系统包括测量探头、指示器及试样台.依据JJG847-1993<滤纸式烟度计>进行检定,其示值误差是通过与标准烟度卡的比较而测定.将烟度计预热和调零后,用烟度值约为5.0 FSN的烟度卡进行校正,然后依次换上其它标准烟度卡对滤纸式烟度计进行检定,重复测量三次,其平均值与标准烟度卡的差值即为示值误差.
【总页数】2页(P15-16)
【作者】权小菁
【作者单位】广东省计量科学研究所
【正文语种】中文
【中图分类】TH7
【相关文献】
1.滤纸式烟度计示值误差测量结果的不确定度评定 [J], 王猛;姜旭
2.滤纸式烟度计示值误差测量结果的不确定度评定 [J], 周苏燕
3.滤纸式烟度计示值误差测量不确定度评定 [J], 刘广
4.滤纸式烟度计示值误差测量不确定度评定 [J], 刘广;
5.滤纸式烟度计示值误差测量结果的不确定度评定 [J], 周苏燕
因版权原因，仅展示原文概要，查看原文内容请购买。
滤纸式烟度计检定规程
滤纸式烟度计检定规程滤纸式烟度计检定规程1. 器材准备滤纸式烟度计、加热炉、标准石英灰釜、搅拌器、准确的热计、计时器、电子天平、洁净的容器。
2. 检定环境要求检定环境要求空气清新无异味，室温在20℃左右稳定，光线和湿度均匀。
3. 检测流程（1）准备工作将烟度计表面和光对筒内外表面用洁净精细纱布擦拭，并用吹气球吹除表面积尘，检测环境准备好。
（2）检定前处理将标准石英灰釜清洗干净并烘干，称取2g左右的标准油（建议使用N-hexadecane）注入釜中，加热到油温达到75±5℃的理想值，降低温度到70±5℃时，搅拌器开动，沿着容器侧的内壁滴加1mL的硝酸，搅拌30s后，加热石英灰釜至温度达到260±5℃，并保持15min。
（3）检定烟度计预热15min至工作温度，调节零度位于刻度之中。
将过滤纸（建议使用30mm×100mm的玻璃纤维滤纸）在天平上精确称重，然后装入烟度计，等待100s，按下读数键记录读数。
重复此步骤两次记录结果，保留两位小数。
将检定后的滤纸取下，放入石英灰釜中燃烧15min，然后取出冷却后重量测量，并记录。
重复此步骤两次记录结果，保留两位小数。
4. 结果分析（1）仪器误差分析将检定结果与标准值比较，其中标准值应为所选标准油在标定浓度下的烟度值。
（2）操作误差分析同一检验员在同一环境下进行两次以上检定，比较结果，计算误差比值或标准差。
（3）综合误差分析综合仪器误差和操作误差进行计算，得到准确读数。
5. 结论判定当检定结果同时满足以下条件时，则通过检定：（1）与标准值之间误差不超过±5.0%；（2）同一检验员测量结果的误差比值或标准差不超过±5.0%。
6. 记录与报告记录检定数据，填写检定报告，报告应包括以下内容：检定日期、检测机器名称、检定编号、检定人员、烟度计读数和误差、滤纸重量、误差比值或标准差、检定结论等。
滤纸烟度检测的基本原理
滤纸烟度检测的基本原理
滤纸烟度检测是一种测量烟气中固态颗粒物浓度的方法。
其基本原理是通过将烟气通过滤纸，固态颗粒物被滤纸截留，而气态颗粒物则穿过滤纸，最终通过重量差异来计算固态颗粒物浓度。
具体操作步骤如下：
1. 取一个标准重量的滤纸，称为A。
2. 将待测烟气通过滤纸A，在一定时间内，固态颗粒物被滤纸截留。
3. 将滤纸A取出，用一定的方法去除上面的气态颗粒物，如用超声波清洗等。
4. 将滤纸A干燥至恒重，称为B。
5. 计算固态颗粒物的质量浓度，公式为：C = (B - A) / Vt，其中C为固态颗粒物质量浓度，B为滤纸干燥后的重量，A为滤纸初始重量，V为烟气通过滤纸的体积，t为烟气通过滤纸的时间。
需要注意的是，滤纸烟度检测只能检测固态颗粒物的浓度，对于气态颗粒物无法测量。
同时，在实际操作中还需要考虑到滤纸的选用、烟气通过滤纸的速度等因
素对测量结果的影响。
滤纸式烟度计操作规程
滤纸式烟度计操作规程
《滤纸式烟度计操作规程》
一、概述
滤纸式烟度计是用于检测柴油车或其他机动车辆排放颗粒物浓度的仪器，是保证车辆达到环保标准的重要设备。
正确操作滤纸式烟度计，可以有效监测车辆的排放情况，保护环境，促进交通运输行业的可持续发展。
二、操作要求
1. 检查设备的完好性，确保滤纸式烟度计各个部件没有缺损，且仪器处于正常状态。
2. 如使用滤纸方式检测烟度，应将滤纸纸片正确装入仪器内，确保安装牢固。
3. 车辆停稳后，关闭发动机并将车辆安放在适当的位置，以确保操作安全。
4. 正确连接滤纸式烟度计和车辆的排气管，确保排气管与仪器连接紧密。
5. 启动仪器并按照操作说明书的要求进行操作，记录排放数据并进行分析。
6. 检测结束后，关闭滤纸式烟度计并将相关数据进行整理和保存。
三、注意事项
1. 操作人员应接受相关培训并持有相应的操作证书，方可进行滤纸式烟度计的操作。
2. 在操作过程中，应严格按照操作手册的要求进行，不得随意
更改操作步骤或参数。
3. 注意检查滤纸式烟度计的滤纸是否干净，如有需要，应及时更换或清洁。
4. 操作结束后，应对设备进行清洁和保养，并进行定期的维护保养工作。
5. 注意操作安全，避免因不当操作而导致的意外事故。
通过严格按照操作规程进行滤纸式烟度计的操作，不仅可以保障检测数据的准确性，也可以确保设备的正常使用和延长设备的使用寿命。
同时，这也是对环境保护的一种负责任的态度，是交通运输行业进行可持续发展的重要保障。
经济型烟度计
经济型烟度计
一、产品简介：
仪器主要用来测定各种类型的柴烟车排气烟度，也可做其它烟色测定。
仪器属于滤纸式烟度计，它的主要技术指标及使用方法和西德波许（Bo Sch）烟度计基本相同。
仪器采用光电检测原理对碳烟采样进行定量测定。
其机构简单、操作灵活、使用方便、性能稳定、运行可靠、准确、重复性好、采样可以保存，便于复校等特点。
柴油车的排气烟度是台架试验中的一个重要项目，是评定柴油机性能的一项重要指标，它是评定柴油机强化性能及燃烧过程是否良好的一个参数，因此对正确测定柴油车排气烟度，具有重要意义
二、技术参数：
抽气泵
抽气泵抽气量为330±15毫升。
抽气泵的采样时间0.25～1秒。
抽气泵的气密性：在一分钟内外界空气的渗入量不超过15毫米。
采样滤纸：采用GB1915-80快速定性化学分析滤纸，其外径为φ45毫米。
滤纸通过有效直径φ30毫米。
指示器
指示器表头选用数字面板。
指示表头按吸光率刻度，用0～10RB波许烟度单位来表示“0”是白色滤纸烟度，“10”是全黑色滤纸烟度。
烟度的最小分辨率为0.1RB
光电元件采用环形硒光电池
光源灯泡：采用3.5V: 0.28A白炽灯泡
指示值调差不大于最大读数值的±2﹪
仪器的正常使用条件
环境温度：0～40℃
相对湿度：≤85﹪
电源：内置7.5V可充电电池，充电电源AC220V 50HC。
天津圣威最新SV-2LZ全自动滤纸式烟度计说明书(新)
尊敬的客户：感谢您对我公司的信任！我公司始终信守“一切为用户着想”的宗旨，服务于国内外用户。
欢迎您使用SV-2LZ型全自动滤纸式烟度计。
为使您工作顺利，请您在使用仪器之前，仔细阅读使用说明书，熟悉各个操作环节，以保证测量数据的准确性。
一、概述：SV-2LZ型滤纸式烟度计（以下简称仪器），是根据国家标准GB/T11798.5-2001和GB3847-83设计制造的。
它适用于柴油机车和装有柴油发动机车排烟浓度的测量，也可用于各种柴油机的燃烧分析和研究。
本仪器利用电动式抽气泵从柴油机排气管中抽取一定量的排气，使之通过一定面积的滤纸，于是废气中的黑色颗粒就存留在滤纸上使滤纸染黑。
单位用波许（Rb）表示，就是代表柴油机的排气烟度。
本仪器采用大屏幕液晶显示，菜单提示操作，使用方便，可显示第一次、第二次、第三次测量及其三次测量结果平均值。
注：本仪器最大优点是：工作时可不需用压缩空气。
在清洗管路时，需要0.3MPa～0.4MPa压缩空气。
二、主要技术性能：1、测量范围：0～10 Rb2、示值误差：不大于满量程的±3％3、重复性：不大于满量程的±2％4、稳定性：不大于满量程的±2％/h5、分辨率： 0.1 Rb6、环境条件：温度：0℃~40℃相对湿度：20％～80％大气压力：70~105kPa电源：AC 220V±10%；50Hz7、预热时间：5min8、取样系统：抽气量：330ml±15ml抽气动作时间：1.4S±0.2S抽气泵气密性：1min外界空气渗入量不大于15ml滤纸规格：宽度40mm,厚度0.18mm，当量孔径45um，透气度3000ml/cm2.min,白度85％取样软管：内径5mm，长度5m三、部件名称及作用：1、仪器的前面板的布局及各个部分的名称如图1所示：图1前面板各部分的功能：（1）液晶屏：显示中文菜单和测量数据。
（2）“OK”：执行所选择的项目。
滤纸式烟度计
返回滤纸式烟度计Verification Regulation of Filter-Type Smokemeters中华人民共和国国家计量检定规程JJG847-93本规程适用于新制造、使用中和修理后的滤纸式烟度计的检定。
一概述滤纸式烟度计（简称烟度计）是用于测量柴油机排烟浓度的一种工作计量器具。
烟度计度标采用滤纸烟度（简称烟度），符号为SF。
烟度是无量纲的量，其单位为1，单位符号定为FSN。
烟度计由取样系统和测量系统两大部分组成。
取样系统包括取样探头、抽气装置（含抽气泵、清洗机构和滤纸插放部）及取样连接用管；测量系统包括测量探头、指示器及试样台。
烟度计由取样系统从柴油机排气管内抽取规定容积的排气，并通过规定面积的规格化洁白滤纸所污染的程度定义滤纸烟度。
其由式（1）表示S F =10（1―Rb/R）（1）式中：Rb ，R--分别为污染滤纸和洁白滤纸的反射因数，Rb/R的值由0%到100%，分别对应于零反射和洁白滤纸的反射；10--烟度计的满量程。
二技术要求1 烟度计外观，1.1 烟度计各部分应清洁，显示部分应清晰。
指针式仪表应无指针弯曲及卡滞现象；数字显示应无缺划及乱显现象。
1.2 烟度计在其明显部位应具有如下标志：仪器名称、仪器型号、生产许可证标志、出厂编号、生产厂名、出厂日期。
2 测量系统2.1 稳定性烟度计连续工作30min，其漂移量应不超过满量程的±2%。
2.2 重复性在相同条件下烟度计连续测量不少于5次，其重复性应不大于满量程的2%。
2.3 示值误差烟度计对于烟度约3，5，7FSN的三种标准烟度卡，其示值误差均应不超过满量程的±3%。
3 取样系统3.1 抽气量取样系统应保证每次抽气量在仪器所提供的实际抽气量的±5%范围以内。
3.2 抽气时间取样系统的每次抽气时间为：1.4±0.2s。
3.3 密封性取样系统密封性要求在1min内，外界空气渗入量应不超过抽气量的±10%。
