最新城市总体规划图绘制
规划总图绘制流程

10. 计算各类用地面积并检查用地平衡 情况
– 各类用地面积 – 人均用地指标
规
类别名称 居住用地 工业用地 道路广场用地 绿地
规 划 比例(% 占建设用地的比例(%) 20-32 2015-25 158-15 8-15
建 设 用 地 结 构
划
类别名称 居住用地 工业用地 道路广场用地 绿地 绿地
4.3.5 注意事项
1. 2. 3. 4. 5. 6. 地形图 绘图单位 图层设置 创建封闭地块 总图的修改 注意及时保存
作业
规划总图中的图形要素有哪些?规划总 图彩图对各类用地的用色有什么要求? 在CAD规划总图中如何快速有效地汇总 CAD规划总图中如何快速有效地汇总 各类建设用地? 如何将CAD图形的某个图层或若干图层 如何将CAD图形的某个图层或若干图层 上的图元输出为光栅图?
4. 规划范围界限划定 5.基础地理要素的绘制 5.基础地理要素的绘制
– 山体等高线 – 河流边界
6. 风玫瑰、指北针、比例尺 7. 道路网绘制
– 道路中心线,城市道路骨架、交叉口修剪
8. 地块分界线 9. 创建各类用地
– 公共设施用地、居住用地、工业用地、仓 储用地、绿地、道路广场 – 面域对象
4.3.4 总图绘制流程
1. 新建总图文件 2. 图层设置
– 对图形按特征进行统一管理 – 地形层、道路层、各类用地边界层、各类 用地填充层、文字标注层、标题标签层等 – 颜色宜按照用地色彩要求来设置。
3. 底图的引入
– 规划地形图,矢量图:外部参照(Xref) 规划地形图,矢量图:外部参照(Xref) 或插入块(Insert) 或插入块(Insert) – 光栅图:Imageattach;设置合适的比例 光栅图:Imageattach;设置合适的比例 (1m) 1m)
[最新]城市计划图纸比例
![[最新]城市计划图纸比例](https://img.taocdn.com/s3/m/03110a4dbf23482fb4daa58da0116c175f0e1eb0.png)
城市总体规划纲要图纸(区域1:1:20万~1:100万,市域1:5万~1:20万,城市专项等1:5千~1:2.5万)区域城镇关系示意图:1:20万~1:100万市域城镇分布现状图,市域城镇体系规划方案图,市域空间管制示意图:1:5万~1:20万城市现状图,城市总体规划方案图:1:5千~1:2.5万总体规划图纸(市域1:5万~1:20万,城市专项等1:5千~1:2.5万)市域城镇分布现状图,市域城镇体系规划图,市域基础设施规划图,市域空间管制图:1:5万~1:20万城市现状图,城市用地工程地质评价图,中心城区四区划定图,中心城区土地使用规划图,城市总体规划图,居住用地规划图,绿地系统规划图,综合交通规划图,历史文化保护规划图,旧区改建规划图,近期建设规划图,专项规划图纸:1:5千~1:2.5万。
近期建设规划图纸:大中城市为1:1万~2.5万,小城市为1:5千~1:1万控规图纸(规划图1:2000~1:5000,分幅图则1:500~1:2000)规划图纸:现状图,用地规划图,道路交通图,绿地景观规划图,各项工程管线规划图,其他相关规划图纸1:2000~1:5000规划图则:用地编码图,总图则,1:2000~1:5000。
分幅图则1:500~1:2000修规图纸:所有图纸1:500~1:2000村镇总体规划图纸乡(镇)域现状分析图(比例尺1∶10000,根据规模大小可在1∶5000-1∶25000之间选择);镇区建设规划图纸镇区现状分析图(比例尺1∶2000,根据规模大小可在1∶1000-1∶5000之间选择);镇区建设规划图(比例尺必须与现状分析图一致);镇区工程规划图(比例尺必须与现状分析图一致);镇区近期建设规划图(可与建设规划图合并,单独绘制时比例尺采用1∶200-1∶1000)。
县域村镇体系规划图件至少应当包括(除重点地区规划图外,图纸比例一般为1:5万至1:10万):历史文化名城保护规划图纸(一般1:5000~1:1万,重点区域防护界线图1:500~1:2000)1)文物古迹、传统街区、风景名胜分布图。
城市总体规划图绘制共27页

46、我们若已接受最坏的,就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会,使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首,不会作诗也会吟。——孙洙 50、谁和我一样用功,谁就会和我一样成功。——莫扎特
城市总体规划图绘制
41、实际上,我们想要的不是针对犯 罪的法 律,而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民,就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律,法律受制于情 理。— —托·富 勒
城市规划制图标准

城市规划制图标准一、引言城市规划制图是城市规划工作中非常重要的一部份,通过制图可以直观地展示城市的发展规划和布局。
本文旨在制定城市规划制图的标准格式,以确保制图的准确性和一致性。
二、制图要求1. 图幅和比例:- 城市总体规划图:采用A0纸张,比例为1:1000或者1:2000。
- 分区规划图:采用A1纸张,比例为1:200或者1:500。
- 控制性详细规划图:采用A2纸张,比例为1:100或者1:200。
2. 图面内容:- 城市总体规划图:包括城市范围、道路网络、绿地系统、建造用地分布等主要内容。
- 分区规划图:包括分区范围、道路布局、绿地分布、用地性质等主要内容。
- 控制性详细规划图:包括用地界线、道路宽度、建造高度、绿地比例等主要内容。
3. 符号标注:- 采用国家规定的城市规划符号标准,确保符号的统一和规范。
- 符号应清晰可辨,大小适中,颜色鲜明。
4. 文字说明:- 文字应使用规范的字体和大小,确保清晰可读。
- 文字说明应简洁明了,突出重点信息。
- 文字说明的位置应与图形相对应,方便理解。
5. 图件罗列:- 图件应按照规定的顺序罗列,便于查阅和比对。
- 图件之间应留有足够的间距,避免混淆和重叠。
6. 辅助图件:- 可根据需要添加辅助图件,如示意图、立面图等,以增强图件的表达能力。
三、制图流程1. 数据采集和整理:- 采集城市规划相关的数据,包括地形地貌、土地利用、交通网络等。
- 对数据进行整理和分类,准备制图所需的基础数据。
2. 制定制图方案:- 根据规划要求和目的,确定制图的内容和形式。
- 设计图件的罗列和比例,确保图件之间的关联性和一致性。
3. 绘制底图:- 根据采集到的地理信息数据,绘制城市的底图。
- 底图应包括地形地貌、道路网络、河流湖泊等基本地理要素。
4. 添加规划要素:- 根据规划要求,将各项规划要素添加到底图中。
- 包括用地分布、建造布局、交通规划等要素。
5. 标注符号和文字:- 根据国家规定的城市规划符号标准,标注各项规划要素。
城市总体规划图绘制ppt课件

9.创建各类用地 根据规划方案,分别在不同的用地边界层上,创建相
应的公共设施用地、居住用地、工业用地、仓储用地、绿 地、道路广场用地等规划建设用地的面域对象(region)。
精选2021版课件
12
10.计算各类用地面积并检查用地平衡情况 在不同的用地层上计算、统计各类用地面积,并计算
4.规划范围界限划定 在地形图或规划底图上确定规划范围界线,并绘制规划
区范围。
精选2021版课件
9
5.基础地理要素的绘制 主要有山体等高线以及河流边界的提取或勾绘。对于矢量
地形图,一般山体等高线以及河流边界在现状图中已有绘制, 可以通过块插入或外部引用的方式将其导入后再按规划要求进 行适当修改即可。
精选2021版课件
4
相关界限要素 包括各类行政边界、规划用地界线、城市中心范围等, 一般参考下表绘制各类界线。
精选2021版课件
5
总图绘制流程
1.新建总图文件 新建一CAD文件,并将其保存为命名为“规划总
图.DWG”。
2.图层设置 在新建的CAD文件添加一些新图层,以便于规划设计
时对图形按特征进行统一管理。应添加的新图层一般包括 地形层、道路层、各类用地边界层、各类用地填充层、文 字标注层、标题标签层等。图层的颜色宜按照用地色彩要 求来设置。
2、形象比例尺。存在规定的数字比例无法满足图面效 果的情况,需要加绘形象比例尺,即比例尺以图形形式 表现。通常绘制在风玫瑰下方货图列下方。
精选2021版课件
11
7.道路网绘制 根据规划设计方案在地形图上确定道路中心线,绘制
城市道路骨架,并对道路交叉口进行修剪。
8.地块分界线 在规划区域内完成道路网后,根据规划方案绘制区分

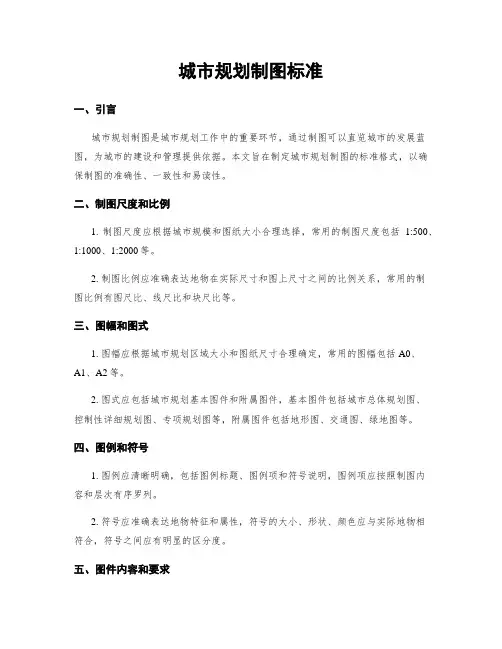

城市规划制图标准

城市规划制图标准一、引言城市规划制图是城市规划工作中的重要环节,通过制图可以直览城市的发展蓝图,为城市的建设和管理提供依据。
本文旨在制定城市规划制图的标准格式,以确保制图的准确性、一致性和易读性。
二、制图尺度和比例1. 制图尺度应根据城市规模和图纸大小合理选择,常用的制图尺度包括1:500、1:1000、1:2000等。
2. 制图比例应准确表达地物在实际尺寸和图上尺寸之间的比例关系,常用的制图比例有图尺比、线尺比和块尺比等。
三、图幅和图式1. 图幅应根据城市规划区域大小和图纸尺寸合理确定,常用的图幅包括A0、A1、A2等。
2. 图式应包括城市规划基本图件和附属图件,基本图件包括城市总体规划图、控制性详细规划图、专项规划图等,附属图件包括地形图、交通图、绿地图等。
四、图例和符号1. 图例应清晰明确,包括图例标题、图例项和符号说明,图例项应按照制图内容和层次有序罗列。
2. 符号应准确表达地物特征和属性,符号的大小、形状、颜色应与实际地物相符合,符号之间应有明显的区分度。
五、图件内容和要求1. 城市总体规划图应包括城市布局、功能区划、交通网络、绿地系统等内容,要求表达城市的整体规划思路和发展方向。
2. 控制性详细规划图应包括用地布局、建造密度、道路布局、绿地比例等内容,要求明确规划的限制条件和要求。
3. 专项规划图应根据具体规划内容要求,如居住区规划、商业区规划、交通规划等,要求突出专项规划的重点和特点。
六、图件排版和标注1. 图件排版应整齐美观,图件之间应有适当的间距,标注应清晰易读。
2. 标注应包括图件标题、图件编号、比例尺、制图单位、制图日期等信息,标注的字体、大小、颜色应与图件相协调。
七、制图软件和技术要求1. 制图软件应选择专业的城市规划制图软件,如AutoCAD、ArcGIS等,以确保制图的精度和效率。
2. 制图人员应具备良好的制图技术和专业知识,熟练掌握制图软件的操作方法和制图规范。
八、质量控制和审核1. 制图过程中应进行质量控制,包括数据的准确性、图件的一致性和规范性等。
某地新城区总体规划图纸(含图例)

5_城市规划图绘制1 PPT课件

地块边界线≠道路围合线 地块边界线直接使用/copy
建筑后退线
道路等级越高,后退距离越大 不同道路和是否靠近道路的后退线距离不同——地块偏移→炸
开→偏移→倒圆角
机动车禁止开口线
在地块线与建筑后退红线之间 没有精确的偏移量规定,可见即可
城市规划CAD
5.3 城市(居住区)修建性 详细规划总平面图绘制
城市规划CAD
总规绘图技术3:着色、填充
图案填充
图案(线图、实体填充色) 渐变填充 【绘图】 →【图案填充】 “绘图”工具栏按钮: 命令行:bhatch/ hatch
填充时选择“对象”或“拾取点”的异同 填充时是否要考虑“孤岛”问题
建立边界或面域
边界:【绘图】→【边界】 /boundary/ bo 面域:【绘图】→【面域】 /region
CAD线型库
ACAD.lin文件
与图层管“CAD 线型库”
城市规划CAD
总规绘图技术2:导入光栅图
栅格地形图、遥感影像···
只是引用链接,栅格图不存储在dwg文件中 可剪裁边界,设置亮度、对比度等,可移动,缩放
插入图像
菜单【插入】→【光栅图像】 Imageattach 地形图配准-缩放比例 地形图配准-位置:地形图右下角点的坐标值(x,y)
栅格图像编辑
裁剪:【修改】→【剪裁】→【图像】/ imageclip 调整图像亮度等:
【修改】→【对象】→【图像】→【调整】 /imageadjust
设置分辨率 轮廓边线加粗:【编辑】 →【描边】,设置“宽度”像素值
城市规划CAD
Photoshop后期处理技巧
制作路面
城市修建性详细规划图绘制

填充地砖人行道
建筑阴影
建筑轮廓线→描边 复制建筑轮廓线→填充黑色→ALT+左右移动→设置透明度 另一种方法:图层混合选项里的“投影”Leabharlann 【CAD技巧】
众所周知,确定键有两个,一个是“回车”另一个则是 “空格”但现在就让我们用右键来代替他们吧* OP选项-----用户系统配置-------绘图区域中使用快捷 菜单(打上勾)自定义右键 +单击进去------把所有的重复上一个命令打上勾 右键是不是有确定的攻效了. 首推:希望大家能养成右键确定这个习惯 其次:空格键次之
引入现状要素和上层规划要素以及制图要素
路网绘制
车行道要绘制道路中心线 小区内外车行道:道路中心线→两边偏移(offset) 小区内步行道/宅间狭路:Pline绘制边线→一边偏移 干道交叉口道路红线为折线
插入已绘制好的建筑平面图(insert),然后排布组团 设计中心的使用
住宅、公建绘制
道路
基础设施要素
配套植物
其他制图要素
基础设施要素
建筑及其相关标注
用地平衡表 经济技术指标表 配套植物
道路
绘制步骤
设置图层
颜色、线型随层,避免图层内图元单独设置颜色、线型 图层设置可一次性添加,也可逐步添加 地形图(矢量 or 栅格):外部参照 遥感影像图:插入光栅图(示例) 城市总规、分区规划、控制性详规等——道路和控制线:块插入
设置分辨率 轮廓边线加粗:【编辑】 →【描边】,设置“宽度”像素值
Photoshop后期处理技巧
城市总体规划图绘制.ppt

一、城市总体规划图概述
专题要素:规划用地要素、设施要素
规划用地要素 P117
▪ 城市用地分类 ▪ 对应的颜色(表5-2)
▪ 居住用地:黄色 ▪ 公共设施用地:红色 ▪ 工业用地:褐色 ▪ 仓储用地:紫色 ▪ 对外交通用地:灰色 ▪ 市政工程设施用地:赭色 ▪ 绿地:绿色 ▪ 水域:蓝色
一、城市总体规划图概述
设施要素 ▪ 公共服务设施要素
▪ 道路交通设施要素 P120 ▪ 包括铁路及站场、公路 、公路客运站、广场、公
共停车场、公交车站与换乘枢纽、加油站等。
▪ 市政设施要素 P121 ▪ 包括电源厂、变电站、高压走廊、水厂、给水汞站、
污水处理厂等。图示及符号见P121.
一、城市总体规划图概述
一般要素:各图件所共有的元素。 基础地理要素如地形要素,河流水体要素,以
从表面上看,面域和一般的封闭线框没有区别,但圆、多边形等封闭图形属于 线框模型,而面域属于实体模型,因此它们在选中时表现的形式是不相同的。
➢ 面域的布尔运算: 并集、差集、交集 菜单“修改”|“实体编辑”|并集、差集、交集。
24
➢从面域中提取数据 :
从表面上看,面域和一般的封闭线框没有区别,就像是一张没有厚度的纸。实 际上,面域是二维实体模型,它不但包含边的信息,还有边界内的信息。可以利 用这些信息计算工程属性,如面积、质心、惯性等。
一、城市总体规划图概述
图幅与文字注记
标准纸张幅面A0-A4 特殊图幅 文字P122 数字、代码
一、城市总体规划图概述
总图绘制流程
建图层(地形层、道路层、边界层、填充层、标注层等) 引入地形底图 P124 规划范围划定 基础地理要素的绘制 (等高线及河流编辑的提取或勾绘) 图框(图框边线、风玫瑰、指北针、比例尺) 道路网绘制 地块分界线绘制 填充各类用地(居住用地、公共设施用地、工业用地等) 计算各类用地面积与用地平衡情况 P124 进行文字标注(设置适宜的字体高度) 完成图例
5_城市规划图绘制

相当重要;图层组织和命名; 具有相同特征的要素对象放在一层,参考P150-151
创建封闭地块
边界必须连接或相交才能生产封闭地块
及时保存
设置自动保存时间间隔
城市规划CAD
总规绘图技术1:线型设置
线型管理器
菜单【格式】→【线型】 Linetype
CAD线型库
ACAD.lin文件
绑定:相当于块,不能更新。
外部参照的用法和块相似
【插入】→【外部参照】/xattach 剪裁外部参照
【修改】 →【剪裁】 →【外部参照】/xclip
城市规划CAD
相关绘图技术:(2)表格
控规中:地块信息表、控制指标一览表··· 创建表格
【绘图】 →【表格】/table 表格参数设置(列,行,插入方式···)
城市规划CAD
地块控规内容
总图图则
地块区位 地块界线、编号 用地性质、兼容性及主要控制指标 道路红线、建筑后退线、建筑贴线率,道路的交叉点控制坐标
、标高、转弯半径··· ···
分图图则
图形区:地块+规划控制线 表格区:地块用地指标 导则区:显示控制导则 区位示意图 其他地图要素
打印时选择“ Postscript Level 1.pc3”,打印到文件 导入EPS文件到Photoshop
设置分辨率 轮廓边线加粗:【编辑】 →【描边】,设置“宽度”像素值
城市规划CAD
Photoshop后期处理技巧
制作路面
选择路面,先填充白色 选择路面,增加杂色:【滤镜】 →【杂色】 →【添加杂色】
评分标准
CAD图(50分)
图层(5分,是否出现图元不随图层颜色和线型) 道路(15分,中心线、宽度、圆角) 绿地、植物、水域(10分) 建筑物(10分) 制图要素(5分) 整体图面效果(5~10分,图面效果不好,倒扣分)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图层
相当重要;图层组织和命名; 具有相同特征的要素对象放在一层,参考P150-151
创建封闭地块
边界必须连接或相交才能生产封闭地块
及时保存
设置自动保存时间间隔
城市规划CAD
总规绘图技术1:线型设置
线型管理器
菜单【格式】→【线型】 Linetype
插入图像
菜单【插入】→【光栅图像】 Imageattach 地形图配准-缩放比例:P138 地形图配准-位置:地形图右下角点的坐标值(x,y)
栅格图像编辑
裁剪:【修改】→【剪裁】→【图像】/ imageclip 调整图像亮度等:
【修改】→【对象】→【图像】→【调整】 /imageadjust
城市规划CAD
实用命令
查询
查询工具栏
【工具】 → 【查询】
点坐标值、距离、区域(面积、周长)
对象要素特征修改
“特性”控制面板
【工具】 →【特性】/【修改】 →【特性】
工具栏按钮
右键→“特性”
双击/ pr
特性匹配(相似于office里的格式刷)
将对象特性(颜色,图层,线型,填充···)复制到其他对 象。
比例尺
数字 形象比例尺
界线
省、地区、县、镇···界线 线型设置
图例、文字注记
中文、外文均不得使用美术字体
一般要素
城市规划CAD
总规·绘图流程
图层设置:P150-151 导入底图(矢量/栅格地形图) 规划范围界限划定 基础地理要素绘制
河流边界/河流地块
地图一般要素(整饰要素绘制)
工具栏
或 matchprop /ma
城市规划CAD
实用命令
对象显示次序控制
【工具】→【绘图顺序】 工具栏按钮 右键菜单 命令行: draworder /dr
列表
【工具】 →【查询】 →【面积】 工具栏按钮 命令行: list /li
系统状态显示
【工具】 →【查询】 →【状态】 命令行: status
城市规划CAD
道路交通设施、市政设施
道路交通设施
铁路 公路 公路客运站 广场 停车场 加油站 公交车站 换乘枢纽
市政设施
电源厂 变电站 高压走廊 水厂、给水泵站、雨/污泵站、污水处理厂
城市规划CAD
指北针 风玫瑰图
风向与风向频率 画法:8/18个方位,做成块(block)
3月25日 24:00(09级)
城市规划CAD
某同学甲的作业
光盘文件
作业点评
某同学乙的作业
城市规划CAD
城市规划CAD
城市规划CAD
城市规划CAD
某同学的作业
光盘文件
城市规划CAD
CAD分层输出TIF图像
P170,添加TIFotoshop中处理
选择特定对象 PS中分层 PS图层混合选项(内阴影等)
城市规划CAD
城市规划CAD
城市建设用地分类标准
《城市用地分类与规划建设用地标准》GBJ 137-907
R :居住用地 C :公共设施用地 M :工业用地 W :仓储用地 T :对外交通用地 S :道路广场用地 U :市政设施用地 G :绿地 D :特殊用地 E :其他用地 E1 :水域
清理:purge /pu
【文件】 →【绘图使用程序】 →【清理】
城市规划CAD
下周课堂测验
城市规划CAD
课后作业
P178,习题4“某县城总体规划图”
参考P150-169 参考附带光盘视频
提交:
Email: liaomap@ 格式
邮件名: 姓名_学号_12GIS_CAD_第五章 文件名: 姓名_学号_12GIS_CAD_第五章 (dwg文件,png文件) 以附件方式发送,不要用网盘 出图用PNG(300 DPI以上,600 DPI以下), PNG文件大10M
风玫瑰、指北针、比例尺
道路网
中心线→道路网→交叉口修剪
地块分界线、创建各类用地地块面(region) 计算各类用地并检查用地平衡情况 用地色块填充、地块文字标注 城市规图划C例AD、图框、图鉴制作
要点,注意事项
