工业机器人的机械结构
工业机器人结构原理
工业机器人结构原理工业机器人是一种可以执行特定任务的智能机械设备。
它们通常由多个主要部分组成，包括机械结构、控制系统、执行器和传感器。
机械结构是工业机器人的重要组成部分，它为机器人提供了身体支持和运动能力。
通常，机械结构由连杆、关节和框架等元件组成。
连杆用于连接不同的关节，使机器人能够执行复杂的动作。
关节是机器人的可动连接点，允许机械结构在不同的方向上旋转或运动。
框架则起到支撑作用，保证机械结构的稳定性和可靠性。
控制系统是控制工业机器人动作和功能的核心。
它通常由硬件和软件两部分组成。
硬件包括中央处理器、存储器、输入输出接口和电源等。
中央处理器是控制系统的主要组成部分，它接收和处理来自传感器的输入信号，并发送指令给执行器。
存储器用于存储程序和数据，以及记录机器人的状态信息。
输入输出接口用于与外部设备进行通信，例如与计算机或其他机器人进行数据交换。
电源则提供所需的能量给控制系统。
执行器是机器人的执行部件，它们负责将控制系统发送的指令转化为动态的机械运动。
常见的执行器包括电动机、液压缸和气动缸等。
电动机是最常用的执行器，它通过电能转变为机械能，驱动机械结构实现各种动作。
液压缸和气动缸则利用液体和气体的压力来实现运动控制，适用于一些需要大力矩或冲击力的操作。
传感器是机器人的感知装置，它们用于获取外部环境的信息，并将信息传递给控制系统。
常见的传感器包括光电传感器、压力传感器、温度传感器和力传感器等。
光电传感器用于检测物体的位置和距离，压力传感器用于测量力的大小，温度传感器用于监测环境的温度变化，力传感器则可测量机器人施加的力。
综上所述，工业机器人的结构原理包括机械结构、控制系统、执行器和传感器等多个方面。
这些部分相互配合，使机器人能够进行复杂的动作和任务执行。
工业机器人本体的基本组成
工业机器人本体的基本组成
工业机器人本体的基本组成通常包括以下几个部分：
1. 机械结构：这是机器人的主体框架，包括底座、腰部、臂部、腕部和末端执行器等组成部分。
机械结构的设计需要考虑到机器人的负载能力、运动范围、精度要求等因素。
2. 驱动系统：驱动系统是为机器人提供动力的关键组件，它可以根据需要调节机器人的运动速度和方向。
常见的驱动方式有电动、液压、气压和伺服电机等。
3. 传感系统：传感系统用于感知机器人周围环境的变化，例如位置、速度、力/扭矩、温度等参数。
常用的传感器包括编码器、激光雷达、摄像头、红外线传感器等。
4. 控制系统：控制系统是机器人的“大脑”，负责接收传感器反馈的数据并进行处理，然后发出指令来控制机器人的动作。
控制系统通常由嵌入式处理器、操作系统、编程语言和人机界面等组成。
5. 执行机构：执行机构是机器人完成特定任务的关键组件，例如抓手、喷涂枪、焊接头等。
执行机构通常与末端执行器相连，可以根据需要进行调节和更换。
6. 配套软件和设备：除了机器人本体外，还需要相应的配套软件和设备来支持机器人的运行和维护。
例如机器人操作系统、编程软件、调试工具、维护手册等。
综上所述，工业机器人本体的基本组成包括机械结构、驱动系统、传感系统、控制系统、执行机构和配套软件和设备等多个部分，它们相互协作，共同实现机器人的功能和任务。

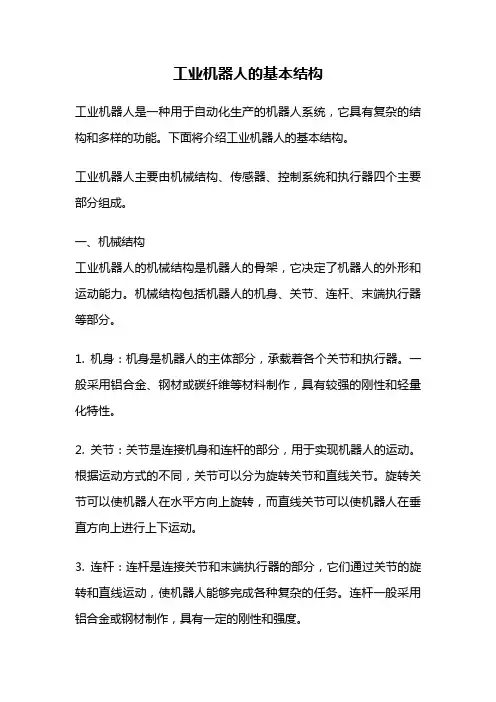

工业机器人的基本结构
工业机器人的基本结构工业机器人是一种用于自动化生产的机器人系统，它具有复杂的结构和多样的功能。
下面将介绍工业机器人的基本结构。
工业机器人主要由机械结构、传感器、控制系统和执行器四个主要部分组成。
一、机械结构工业机器人的机械结构是机器人的骨架，它决定了机器人的外形和运动能力。
机械结构包括机器人的机身、关节、连杆、末端执行器等部分。
1. 机身：机身是机器人的主体部分，承载着各个关节和执行器。
一般采用铝合金、钢材或碳纤维等材料制作，具有较强的刚性和轻量化特性。
2. 关节：关节是连接机身和连杆的部分，用于实现机器人的运动。
根据运动方式的不同，关节可以分为旋转关节和直线关节。
旋转关节可以使机器人在水平方向上旋转，而直线关节可以使机器人在垂直方向上进行上下运动。
3. 连杆：连杆是连接关节和末端执行器的部分，它们通过关节的旋转和直线运动，使机器人能够完成各种复杂的任务。
连杆一般采用铝合金或钢材制作，具有一定的刚性和强度。
4. 末端执行器：末端执行器是机器人的“手”，用于实现机器人的具体操作。
常见的末端执行器包括夹爪、焊枪、刀具等，不同的末端执行器适用于不同的工作任务。
二、传感器传感器是工业机器人的感知器官，用于获取周围环境的信息，帮助机器人做出相应的动作。
常见的传感器包括视觉传感器、力传感器、位置传感器等。
1. 视觉传感器：视觉传感器可以通过拍摄和分析图像，实现对物体的识别、定位和测量。
它可以帮助机器人在不同的工作环境中准确定位和操作物体。
2. 力传感器：力传感器可以测量机器人施加在物体上的力和力矩，帮助机器人控制力的大小和方向，实现精确的操作和装配。
3. 位置传感器：位置传感器可以测量机器人各个关节的位置和姿态，提供给控制系统进行运动控制。
常见的位置传感器有编码器、陀螺仪等。
三、控制系统控制系统是工业机器人的大脑，负责对机器人进行运动控制和任务规划。
它由硬件和软件两部分组成。
1. 硬件：硬件部分包括中央处理器（CPU）、存储器、输入输出接口等。
简述工业机器人的组成及每部分的功能。
简述工业机器人的组成及每部分的功能。
工业机器人主要由以下几个部分组成：
1. 机械结构：工业机器人的机械结构是实现机器人运动和操作的基础。
它包括臂架、关节、机械手、手爪等组件，可以具备多个自由度。
机械结构的主要功能是实现机器人的运动和操作。
2. 控制系统：工业机器人的控制系统是实现机器人工作的核心部分。
它包括控制器、编程设备、传感器等组件。
控制系统接收操作员或者计算机发出的指令，通过控制器对机械结构进行控制和操作。
同时，它还可以根据传感器的反馈信息，实现自适应和反馈控制。
3. 传感器系统：工业机器人的传感器系统主要用于获取周围环境的信息。
它可以包括接近传感器、视觉传感器、力传感器等。
传感器系统的主要功能是检测和感知周围环境的变化，为机器人的操作和决策提供数据支持。
4. 执行器：工业机器人的执行器是机械结构的驱动装置。
它可以包括电机、液压驱动器、气动驱动器等。
执行器的主要功能是将控制系统发出的信号转化为机械力或者运动，驱动机械结构进行工作和操作。
综上所述，工业机器人的组成部分主要包括机械结构、控制系统、传感器系统和执行器。
这些部分通过协同工作，实现机器人的运动、操作和感知能力，完成各种工业任务。
工业机器人组成结构
工业机器人组成结构工业机器人是一种用于自动化生产的机器，它能够完成人类在生产线上的工作任务。
工业机器人的组成结构是多样的，下面将从机械结构、电气控制和软件系统三个方面来介绍工业机器人的组成结构。
一、机械结构工业机器人的机械结构是支持其运动和操作的基础。
通常，它由底座、臂架、关节、末端执行器等部分组成。
1. 底座：底座是机器人的基础，通常由铸铁或钢板制成，具有足够的强度和稳定性。
底座上通常安装有电机和减速器，用于提供机器人的旋转运动。
2. 臂架：臂架是机器人的主体结构，通常由铝合金或碳纤维等材料制成，具有轻量化和高强度的特点。
臂架上的关节连接着各个运动部件，使机器人能够进行多轴运动。
3. 关节：关节是机器人的运动部件，通常由电动机、减速器和编码器等组成。
关节能够提供机器人的转动和抬升等运动，使机器人能够灵活地完成各种工作任务。
4. 末端执行器：末端执行器是机器人的工作部件，通常根据需要选择不同的执行器，如夹爪、吸盘、焊枪等。
末端执行器能够完成机器人的具体操作任务，如抓取、装配、焊接等。
二、电气控制电气控制是机器人的神经系统，负责控制机器人的运动和操作。
它由电机驱动系统、传感器系统和控制器等组成。
1. 电机驱动系统：电机驱动系统是机器人的动力源，通常由伺服电机和伺服驱动器等组成。
电机驱动系统能够提供机器人的运动能力，使机器人能够精确地控制运动轨迹和速度。
2. 传感器系统：传感器系统能够感知机器人周围的环境和工件信息，通常包括视觉传感器、力传感器、接近开关等。
传感器系统能够为机器人提供反馈信号，使机器人能够根据实际情况进行调整和控制。
3. 控制器：控制器是机器人的大脑，负责整个系统的协调和控制。
控制器通常由工控机或嵌入式控制器组成，可以通过编程来实现机器人的自动化控制和任务规划。
三、软件系统软件系统是机器人的智能核心，负责实现机器人的智能化和自主性。
它由操作系统、控制算法和应用软件等组成。
1. 操作系统：操作系统是机器人的基础软件平台，通常采用实时操作系统（RTOS），如VxWorks、RobotWare等。
工业机器人的五大机械结构和三大零部件解析
工业机器人的五大机械结构和三大零部件解析一、五大机械结构：1.手臂结构：工业机器人的手臂结构类似于人的手臂，用于搬运和操作物体。
它通常由多段关节构成，这些关节可以进行旋转和伸缩。
手臂结构可以根据不同的任务来设计，手臂的长度、关节的自由度和负载能力等可以根据实际需求进行调整。
2.底座结构：底座结构是工业机器人的支撑部分，它承载整个机器人和工作负载的重量，并提供机器人的旋转能力。
底座通常由电机和减速器组成，通过控制电机的旋转实现整体机器人的转动。
3.关节结构：关节结构是工业机器人手臂各关节连接的部分，它具有旋转和转动的能力。
关节结构通常由电机、减速器和编码器等组成，电机提供动力，减速器提供转动和转动的精度，编码器用于反馈位置和速度等参数。
4.手持器结构：手持器结构是机器人手臂的末端装置，用于夹取和操纵物体。
手持器通常由夹爪、吸盘、焊枪等组成，它们可以根据不同的任务和工作环境进行选择和装配。
5.支撑结构：支撑结构是机器人的框架和支撑部分，它提供机器人的稳定性和强度。
支撑结构通常由铝合金、碳纤维等材料制成，具有轻巧、刚性和耐用等特点。
二、三大零部件：1.电机：电机是工业机器人的核心动力部件，它提供驱动力和旋转力。
根据不同的应用需求，电机可以选择步进电机、直流电机、交流伺服电机等，它们具有不同的功率、转速和扭矩等特性。
2.减速器：减速器是机器人关节结构中的关键部件，它将电机的高速转动转换为低速高扭矩的输出。
减速器能够提供精确的旋转和转动控制，确保机器人的高精度和灵活性。
3.编码器：编码器是机器人关节结构中的传感器部件，它用于测量关节的位置和速度等参数。
编码器通过提供准确的反馈信号，帮助控制系统实时控制和监测机器人的运动状态。
以上是对工业机器人的五大机械结构和三大零部件的解析。
机器人的结构和零部件的选择和设计根据不同的应用和需求来进行，它们共同作用于机器人的性能和功能，实现自动化生产和工作的目标。
随着科技的不断发展，工业机器人在各个领域的应用也将越来越广泛。
工业机器人技术基础 项目三-工业机器人的机械结构
③ 履带支撑面上有履齿，不易打滑，牵引附着性能好，有利于发挥较大的牵引力。
1.3.2 移动式机座
（3）足式行走机构
车轮式行走机构只有在平坦坚硬的地面上
行驶才有理想的运动特性，如果地面凹凸
和车轮直径相当或地面很软，则它的运动
阻力将大大增加。
①可以在高低不平的地段上行走。
作用
• 移动式机座一方面支撑机器人的机身、臂部和手部，因而具有足
够的刚度和稳定性。
分类
• 机器人的行走机构按运动轨迹分为固定轨迹式行走机构和无固定
轨迹式行走机构。
1.3.2 移动式机座
1.固定轨迹式行走机构
固定轨迹一种配置形式，运动形式大多为直移式，具有占地面积小、有效
置。
1.垂直运动
工业机器人要完成空间的
运动，至少需要几个自由
2.径向运动
度进行运动呢？
3.回转运动
3.2.1 工业机器人手臂的运动
1.垂直运动
垂直运动是指机器人手臂的上下运动，这种运动通常采用液压缸机构或通过调整
机器人机身在垂直方向上的安装位置来实现。
工业机器人要
完成空间的运
动，至少需要
三个自由度的
总结
1.工业机器人的机械结构由机座、臂部、腕部、末端执行器组成。
2.固定式机器人由大臂、立柱、机座、小臂和手腕组成。
3.足式行走机构主要行走在平坦的地面上，车轮的形状和结构形式取决于地面
的性质和车辆的承载能力
4.履带行走机构由履带板、履带架、驱动链轮、导向轮、驱动轮、支重轮、托
链轮和张紧装置组成。
3.2工业机器人手臂
完成空间的运
动，至少需要
工业机器人运动原理
工业机器人的运动原理主要包括机械结构、传动系统和控制系统。
1. 机械结构：工业机器人的机械结构通常由基座、臂架、关节和末端执行器组成。
基座是机器人的底座，用于支撑机器人的整体结构。
臂架是连接基座和末端执行器的部分，通常由多个关节连接而成，可以实现多自由度的运动。
关节是机器人的关节连接点，通过电机和减速器驱动，实现机器人的关节运动。
末端执行器是机器人的工具或夹具，用于完成具体的任务。
2. 传动系统：工业机器人的传动系统主要包括电机、减速器和传动装置。
电机是驱动机器人运动的动力源，通常采用直流电机或交流伺服电机。
减速器用于减小电机的转速并增加扭矩，以提供足够的力矩来驱动机器人的运动。
传动装置用于将电机的旋转运动转换为机器人的线性或旋转运动，常见的传动装置包括齿轮传动、皮带传动和蜗轮蜗杆传动等。
3. 控制系统：工业机器人的控制系统主要包括传感器、控制器和编程系统。
传感器用于感知机器人周围的环境和工件的位置、姿态等信息，常见的传感器包括光电传感器、力传感器和视觉传感器等。
控制器是机器人的大脑，负责接收传感
器的信号并根据预设的程序和算法来控制机器人的运动。
编程系统用于编写机器人的运动轨迹和任务逻辑，通常采用离线编程或在线编程的方式。
通过机械结构、传动系统和控制系统的协同作用，工业机器人可以实现精确、高速、重复性的运动，完成各种生产任务。
{"code":0,"msg":"请求出现异常","data":{}}。
工业机器人的组成及其作用
工业机器人的组成及其作用工业机器人是一种能够自动化地执行各种工业应用任务的智能机器人，它们由多种部件组成。
本文将介绍工业机器人的组成及其作用。
一、机器人机械结构工业机器人的机械结构主要包括机械臂、关节、末端执行器等。
机械臂是工业机器人的主体结构，通常是一个具有多个关节的可运动自由度臂体。
关节是机器人的关键部件之一，它们连接机械臂和末端执行器，使机器人能够精确控制和定位。
末端执行器则负责将机器人的动作转换成物理操作，例如旋转、夹紧和切割等。
二、电子控制系统电子控制系统是工业机器人的重要组成部分，由控制器、传感器、执行器和伺服驱动器等多种组件组成。
控制器是机器人的大脑，它能够控制机械臂和末端执行器完成复杂的动作。
传感器能够实时监测机器人的状态和环境，从而更加精确地进行控制。
执行器则是机器人运动的实际载体，伺服驱动器能够更好地控制执行器的运动精度。
三、软件系统软件系统是工业机器人的核心，它通常包括控制软件、应用软件和教学软件等。
控制软件可以实现机器人的运动和操作控制，应用软件则用于特定的工作和任务，例如焊接、搬运和装配等。
教学软件则可以模仿人体动作，并使工业机器人完成功能控制和操作。
四、工业机器人的应用工业机器人的应用非常广泛，例如在汽车制造、电子生产、食品加工和医疗行业等。
在制造业中，工业机器人可用于自动化生产线，提高生产效率和质量，并实现无人化生产。
在医疗行业中，工业机器人可以被用来进行手术和治疗，提供更加可靠和准确的治疗方案。
总之，工业机器人的组成与作用非常复杂和广泛，它们不仅可以提高生产效率和质量，还可以改善工作环境和保障工人的安全。
未来随着技术的进步，工业机器人在各个领域的应用将会越来越广泛。
2.2工业机器人的机械结构分类-根据坐标系统分类
机器人的手臂按圆柱坐标形式配置，即通过两个移动和一个转动来实现手 部空间位置的改变
球坐标型机器人
机器人的手臂按球坐标形式配置，其手臂的运动由一个直线运动和两个转 动所组成。
关节型机器人
机器人的手臂按类似人的腰部及手臂形式配置，其运动由前后的俯仰及立 柱的回转构成。
平面关节式机器人
可以看成是关节坐标式机器人的特例,它只有平行的肩关节和肘关节,关节 轴线共面,
工业机器人的分类 ——根据坐标系统分类
一、根据坐标系统的分类
按坐标系统分，工业机器人的主要机械结构有： •直角坐标型 •圆柱坐标型 •球坐标型（也称极坐标型） •关节坐标型和平面关节型
1. 直角坐标型机器人
• 通过三个相互垂直轴线上的移动来改变手部的空间位置。
直角坐标型机器人的特点
• 优点：容易求解空间轨迹，容易实现控制，容易达到高定位精度。 • 缺点：本体占空间体积大, 工作空间小，操作灵活性差。
4. 关节坐标型机器人
• 由多个转动关节串联起若干连杆组成。
关节坐标型机器人的特点
• 优点：结构紧凑、工作范围广且占用空间小、动作灵活、具有很高的 可达性。
• 缺点：运动学模型复杂、高精度控制难度大。
5. 平面关节型机器人
• SCARA （Selective Compliance Assembly Robot Arm） • 各个臂都只沿水平方向旋转。
平面关节型机器人的特点
• 优点：结构复杂性较小，在水平方向有顺应性， 具有速度快、精度高、柔性好等特点。
• 缺点：在垂直方向则具有很大的刚性。
三、总结
• 五类坐标型机器人特征表
名称
特征说明
直角坐标型机器人
机器人的手臂按直角坐标形式配置，即通过三个相互垂直轴线上的移动来 改变手部的空间位置
简述工业机器人的系统组成及各部分的功能
简述工业机器人的系统组成及各部分的功能工业机器人是现代工业生产中的重要设备，它能够完成各种复杂的生产任务，提高生产效率和产品质量。
工业机器人的系统组成包括机械结构、传感器、控制系统和人机界面等部分，每个部分都承担着不同的功能。
首先是机械结构部分。
工业机器人的机械结构由臂部、手部和关节等组成。
臂部是机器人的主要工作部分，可以实现多轴运动，具有较大的工作范围。
手部是机器人的末端执行器，可以根据需要安装不同的工具，如夹具、焊枪等，实现不同的生产任务。
关节是机械结构的连接部分，可以实现机械臂的灵活运动。
机械结构部分的主要功能是提供机器人的运动和力量支撑，使机器人能够完成各种复杂的操作任务。
其次是传感器部分。
传感器是工业机器人的“感知器官”，通过感知周围环境的信息，为机器人提供反馈和控制信号。
常用的传感器包括视觉传感器、力传感器、触觉传感器等。
视觉传感器可以实现机器人对周围环境的感知和识别，如识别产品的位置、形状和颜色等；力传感器可以测量机器人施加在工件上的力和压力，使机器人能够根据力反馈进行精确控制；触觉传感器可以模拟人类的触觉感受，实现对工件表面的触摸和感知。
传感器部分的主要功能是获取环境信息，并将其转化为机器人能够理解和处理的信号。
控制系统是工业机器人的“大脑”，负责对机器人进行控制和调度。
控制系统由硬件和软件两部分组成。
硬件部分包括控制器、电机和驱动器等。
控制器是控制系统的核心，负责接收传感器信号、计算控制指令和控制机械结构的运动；电机是机械结构的驱动装置，负责提供动力和力矩；驱动器是控制电机运动的设备。
软件部分包括编程语言、控制算法和路径规划等。
编程语言是编写机器人控制程序的工具，控制算法是实现机器人控制的方法，路径规划是确定机器人运动轨迹的过程。
控制系统的主要功能是实现机器人的精确控制和运动规划。
人机界面是工业机器人与操作人员进行交互的界面。
人机界面通常包括显示器、键盘和触摸屏等设备，操作人员可以通过这些设备与机器人进行信息交流和指令输入。
