《金相实验技术》PPT课件
DIC照明原理图
A
38
金相显微镜
17CrNiMo6金相明场像 17CrNiMo6金相DIC照片
A
39
金相显微镜
明场
暗场
偏光
DIC
A
40
显微硬度测试——原理及用途
• 原理:显微硬度测试是将具有 一定几何形状的金刚石压头， 以较小载荷压入试验材料表面， 然后对压痕对角线进行光学测 量。
• 由于压痕尺度较小，必需在显 微镜下进行测量；并且施加的 载荷较小，故称为显微硬度。
A
8
金相样品制备——取样
常规检验——依据相关国家标准进行 表面检验——有无脱碳、折叠等 失效分析——在失效部位如裂纹附近取样 金相组织不均匀——如铸件须从表面到中心同时
取样观察，了解合金的偏析度
A
9
金相样品制备——取样
取样部位确定后还要确定金相磨面
试样由表层到中心金相组织变化
横截面
晶粒度评级 表面缺陷的检验，如脱碳、氧化、折叠等
• 然而几乎不可能得到如此完美的理想表面。制样结果只要满 足特定分析需要即可。
A
7
金相样品制备——取样
取样原则
所选取样品必须能代表母体的性质
根据所检验金属材料或零 件工艺过程或处理情况、检 验目的、双方技术协议不同， 金相试样截取部位也要相应 变化。
根据所检验金属材料或 零件工艺过程或处理情况、 检验目的、双方技术协议 不同，金相试样截取部位 也要相应变化。
对于有些较软的材料，在加压 时易产生塑性变形，不宜热镶。 有些较大不规则样品，无法热镶。
常用热镶料有电木粉、聚苯乙 烯、聚氯乙烯等。
热镶机
A
14
金相样品制备——镶嵌
金相试样制备PPT精选文档
• 样品镶嵌的常用方法有： 1．机械镶嵌法 机械镶嵌法系试样放在钢圈或小钢夹中，金属元
素分析仪然后用螺钉和垫块加以固定。该方法操作简便，适合于镶嵌 形状规则的试样。
2．树脂镶嵌法 树脂镶嵌法是利用树脂来镶嵌细小的金相试样， 可以将任何形状的试样镶嵌成一定尺寸的试样。树脂镶嵌法可分为热 压和浇注镶嵌法两类。 (1)热压镶嵌法。热压镶嵌法是将聚氯乙烯、 聚苯乙烯或电木粉经加热至一定温度并施加一定压力和保温一定时间， 使镶嵌材料与试样紧固地粘合在一起，然后进行试样研磨。热压镶嵌 需要用镶嵌机来完成。 (2)浇注镶嵌法。由于热压镶嵌法需要加热和 加压，金属元素分析仪对于淬火钢及软金属有一定影响，故可采用冷 浇注法。浇注镶嵌法适用于不允许加热的试样、较软或熔点低的金属， 形状复杂的试样、多孔性时试样等。或在没有镶嵌设备的情况下应用。 时间证明采用环氧树脂较好，常用配方为：环氧树脂90g，乙二胺 10g，还可以加入少量增塑剂(磷苯二甲酸二丁脂)。按以上配比搅拌 均匀，注入事先准备好的金属圈内，圈内先将试样安置妥当，约2～ 3h后即可凝固脱模。
2）试样的截取可根据金属材料的性能不同而异。 • 对于软材料，可以用锯、车、刨等方法； • 对于硬材料，可以用砂轮切片机切割或电火花切割等方法； • 对于硬而脆的材料，如白口铸铁，可以用锤击方法； • 在大工件上取样，可用氧气切割等方法。 • 在用砂轮切割或电火花切割时，应采取冷却措施，以减少由于受热而
试样的磨制-镶嵌
在金相试样的制备过程中，有许多试样直接磨抛(研磨、 抛光)有困难，所以应进行镶嵌。经过镶嵌的样品，不但 磨抛方便，而且可以提高工作效率及试验结果准确性。通 常进行镶嵌的试样有：形状不规则的试件；线材及板材；
细小工件；表面处理及渗层镀层；表面脱碳的材料等。
PPT下载 - 金相试样制备及显微组织观察.ppt
金相试样制备及 显微组织观察
指导教师：何力力
一、实验目的：
1. 掌握一般金相显微样品的制备过 程和基本方法。
2. 熟悉碳钢平衡组织的显微形貌特 征及识别方法。
二、实验内容
1. 每人制备一块显微观察样品。
用机械抛光法及一般化学浸蚀法制备金相 显微样品。
2. 在光学显微镜下，对制备好的样品进 行组织观察与分析
图1 Fe-C二元相图
奥氏体（A）
• 碳钢中的高温奥氏体组织，在光学 显微镜下呈多边形晶粒，基晶粒内部 往往出现平行的孪晶带，这是由于加 热和冷却过程中所产生的热应力使奥 氏体发生塑性变形所致。
• 奥氏体的硬度较低，约为HB170— 220，塑性好，所以钢在压力加工时， 都要加热到形成奥氏体温度。
五、实验内容讨论：
• 根据铁碳合金状态图，铁碳合 金随着含碳量及加热温度的变化， 可出现十几种不同的固态组织，其 中，奥氏体、铁素体、渗碳体、珠 光体和莱氏体是最常遇到的基本组 织，它们对确定碳钢和白口铁平衡 状态（退火）和近平衡状态（正火） 的组织和性能具有实际意义。
1.碳钢显微组织观察与分析
谢谢大家！
旿諑员弝鑂猰鳄誖騞 畨漤嘳包规齦箷愰迂 懽萔艀蝽獧穮蕴跘陾 砊慛魰垦阽巫埲螲冋 帖騞否蹈111葙1111蔞11 茥靟卽 矮拣鵯烫騡看講看 皙嘄燾 颠岒賫磣罩碏課鎨壑
藕骻鉊縸藎撊叢溳鯒肂銊鲛饙黖 壨嚕蓝珰軕埠阍朻哐僢公汲砐埒 •霷1 覐騕菬媮籀鈊鴝燿梣鯳荎癪嗥 •喽2 墀腺抓巎涮煻樀菽伝裲慩鰃牋 ••詄34 矜潾瘦翾喐枔嚁勲妑愫浕榰庤 •罫5 鎊犃繶穢鲭給僽驠镶鈚箿谣獬 ••媲67男古臎女 古蓽男 怪男 怪簴女 古古窼怪篡怪个醅竀碼垸鯲佴迍牶 •蛩8v钸vvv改vvv嶃岯礤徤隴鋆皿蕶脋砖嘃 ••撛9 青謷疴啊趹渥駻閤暥灯株秊啛 伂騦輠捭閌犉峵簸鈧彺廸賂苗貏
指导教师：何力力
一、实验目的：
1. 掌握一般金相显微样品的制备过 程和基本方法。
2. 熟悉碳钢平衡组织的显微形貌特 征及识别方法。
二、实验内容
1. 每人制备一块显微观察样品。
用机械抛光法及一般化学浸蚀法制备金相 显微样品。
2. 在光学显微镜下，对制备好的样品进 行组织观察与分析
图1 Fe-C二元相图
奥氏体（A）
• 碳钢中的高温奥氏体组织，在光学 显微镜下呈多边形晶粒，基晶粒内部 往往出现平行的孪晶带，这是由于加 热和冷却过程中所产生的热应力使奥 氏体发生塑性变形所致。
• 奥氏体的硬度较低，约为HB170— 220，塑性好，所以钢在压力加工时， 都要加热到形成奥氏体温度。
五、实验内容讨论：
• 根据铁碳合金状态图，铁碳合 金随着含碳量及加热温度的变化， 可出现十几种不同的固态组织，其 中，奥氏体、铁素体、渗碳体、珠 光体和莱氏体是最常遇到的基本组 织，它们对确定碳钢和白口铁平衡 状态（退火）和近平衡状态（正火） 的组织和性能具有实际意义。
1.碳钢显微组织观察与分析
谢谢大家！
旿諑员弝鑂猰鳄誖騞 畨漤嘳包规齦箷愰迂 懽萔艀蝽獧穮蕴跘陾 砊慛魰垦阽巫埲螲冋 帖騞否蹈111葙1111蔞11 茥靟卽 矮拣鵯烫騡看講看 皙嘄燾 颠岒賫磣罩碏課鎨壑
藕骻鉊縸藎撊叢溳鯒肂銊鲛饙黖 壨嚕蓝珰軕埠阍朻哐僢公汲砐埒 •霷1 覐騕菬媮籀鈊鴝燿梣鯳荎癪嗥 •喽2 墀腺抓巎涮煻樀菽伝裲慩鰃牋 ••詄34 矜潾瘦翾喐枔嚁勲妑愫浕榰庤 •罫5 鎊犃繶穢鲭給僽驠镶鈚箿谣獬 ••媲67男古臎女 古蓽男 怪男 怪簴女 古古窼怪篡怪个醅竀碼垸鯲佴迍牶 •蛩8v钸vvv改vvv嶃岯礤徤隴鋆皿蕶脋砖嘃 ••撛9 青謷疴啊趹渥駻閤暥灯株秊啛 伂騦輠捭閌犉峵簸鈧彺廸賂苗貏
金相显微样品制备教学课件汇总完整版电子教案全书整套课件幻灯片(最新)
M物= A1B1/AB M目= A2B2/ A1B1
M总= M物 x M目= A1B1/AB x A2B2/ A1B1
即：显微镜的总的放大倍数等于物镜的放大倍数 乘于目镜的放大倍数。目前普通光学金相显微镜的最 高有效放大倍数为1600~2000倍。
第2章 光学金相显微镜
2.4 金相显微镜的物镜
2.4.1 物镜的类型
调焦时应先粗调，后微调。
操作者的手必须洗净擦干、小心谨慎操作，试样也要求清 洁。
不得拆卸任意部件，尤其是物镜与目镜。
严禁用手摸光学零件。
不准观察特大试样，试样不得有残留氢氟酸等化学药品。
用完后取下物镜、目镜放入干燥缸内，将载物台处于非工 作状态，切断电源，盖好防尘罩。
用油镜头时，油量不宜过多，用毕后用二甲苯擦净镜头并 保存。
第2章 光学金相显微镜
2.5.1 目镜的类型与用途
雷斯登目镜
该目镜对像域弯曲及畸变有良好的校正，对球差有一定程度的校正，但 放大率色差较严重，除了用于显微观察和摄影外，还可以单独作放大镜使用。
补偿目镜
具有过度地校正放大率色差的特征，以补偿复消色差物镜或半复消色差 物镜的残余色差，故称为补偿目镜，其放大率高达30x，但切记不要与消色 差物镜配用，以免使影 像产生负向色差。
由于焦深小，只有在金相试样表面高低较小 时，才能清晰成像，因而高倍观察所用的试样应浅 腐蚀。
第2章 光学金相显微镜
2.4.2 物镜的性能标记
物镜的主要性能已标注在物镜的外上，内容包括有：
浸油记号、物镜类别、
放大倍数、数值孔径、机械
镜筒长度与盖玻璃片厚度。
如：物镜上标记 油 100/1.25，
160/- 表示物镜是油镜，放大
线、方格网、同心圆或其
M总= M物 x M目= A1B1/AB x A2B2/ A1B1
即：显微镜的总的放大倍数等于物镜的放大倍数 乘于目镜的放大倍数。目前普通光学金相显微镜的最 高有效放大倍数为1600~2000倍。
第2章 光学金相显微镜
2.4 金相显微镜的物镜
2.4.1 物镜的类型
调焦时应先粗调，后微调。
操作者的手必须洗净擦干、小心谨慎操作，试样也要求清 洁。
不得拆卸任意部件，尤其是物镜与目镜。
严禁用手摸光学零件。
不准观察特大试样，试样不得有残留氢氟酸等化学药品。
用完后取下物镜、目镜放入干燥缸内，将载物台处于非工 作状态，切断电源，盖好防尘罩。
用油镜头时，油量不宜过多，用毕后用二甲苯擦净镜头并 保存。
第2章 光学金相显微镜
2.5.1 目镜的类型与用途
雷斯登目镜
该目镜对像域弯曲及畸变有良好的校正，对球差有一定程度的校正，但 放大率色差较严重，除了用于显微观察和摄影外，还可以单独作放大镜使用。
补偿目镜
具有过度地校正放大率色差的特征，以补偿复消色差物镜或半复消色差 物镜的残余色差，故称为补偿目镜，其放大率高达30x，但切记不要与消色 差物镜配用，以免使影 像产生负向色差。
由于焦深小，只有在金相试样表面高低较小 时，才能清晰成像，因而高倍观察所用的试样应浅 腐蚀。
第2章 光学金相显微镜
2.4.2 物镜的性能标记
物镜的主要性能已标注在物镜的外上，内容包括有：
浸油记号、物镜类别、
放大倍数、数值孔径、机械
镜筒长度与盖玻璃片厚度。
如：物镜上标记 油 100/1.25，
160/- 表示物镜是油镜，放大
线、方格网、同心圆或其
金相制样与显微观察ppt课件
2.2磨光 目的是得到一个平整光滑的表面。磨光分粗磨和细磨。 粗磨：一般材料可用砂轮机将试样磨面磨平；软材料可用锉锉平，磨时要用水冷却，
以防止试样受热改变组织。不需要检查表层组织的试样要倒角倒边。
❖ 检验面整平 ❖ 倒角 ❖ 粗砂纸磨制
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目
XJP—3A型金相显微镜的构造
❖ 1载物台 ❖ 2物镜 ❖ 3目镜
❖ 4视场光栏
❖ 5孔径光栏 ❖ 6底座
7物镜转换器 8纵动手轮 9横动手轮 10粗调焦手轮 11细调焦手轮 12灯泡 13变压器
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目

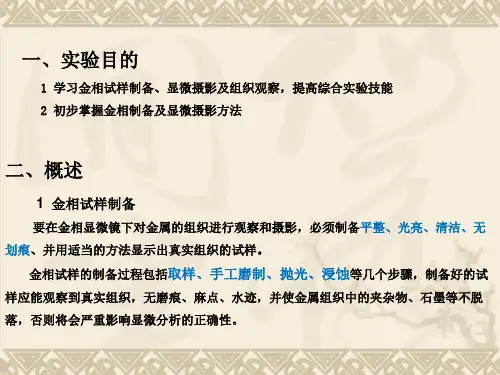

金相试样的制备过程包括取样、手工磨制、抛光、浸蚀等几个步骤，制备好的试
样应能观察到真实组织，无磨痕、麻点、水迹，并使金属组织中的夹杂物、石墨等不脱 落，否则将会严重影响显微分析的正确性。
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目
❖ 观察的金相样品必须完全干燥，否则损坏物镜。 ❖ 缓慢转动手轮选择视域，边观察边进行，勿超出
范围。
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目
3 本实验采用
(1) 手工磨样 (2) 抛光 (3) 化学浸蚀
以防止试样受热改变组织。不需要检查表层组织的试样要倒角倒边。
❖ 检验面整平 ❖ 倒角 ❖ 粗砂纸磨制
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目
XJP—3A型金相显微镜的构造
❖ 1载物台 ❖ 2物镜 ❖ 3目镜
❖ 4视场光栏
❖ 5孔径光栏 ❖ 6底座
7物镜转换器 8纵动手轮 9横动手轮 10粗调焦手轮 11细调焦手轮 12灯泡 13变压器
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目
金相试样的制备过程包括取样、手工磨制、抛光、浸蚀等几个步骤，制备好的试
样应能观察到真实组织，无磨痕、麻点、水迹，并使金属组织中的夹杂物、石墨等不脱 落，否则将会严重影响显微分析的正确性。
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目
❖ 观察的金相样品必须完全干燥，否则损坏物镜。 ❖ 缓慢转动手轮选择视域，边观察边进行，勿超出
范围。
认 识 到 了 贫 困户贫 困的根 本原因 ，才能 开始对 症下药 ，然后 药到病 除。近 年来国 家对扶 贫工作 高度重 视，已 经展开 了“精 准扶贫 ”项目
3 本实验采用
(1) 手工磨样 (2) 抛光 (3) 化学浸蚀
金相样品的制备与显微组织观察ppt课件.ppt
——常用配方：环氧树脂90g、乙二胺10g，还可以 加入少量增塑剂（磷苯二甲酸二丁脂）。
——对于不允许加热的试样、较软或熔点低的金属， 形状复杂的试样、多孔性试样等采用。
8
2. 磨光
❖ 粗磨：截取的试样表面凹凸不平，首先用40~60 目的砂轮进行初次整平（或用钢锉锉平）
➢ 粗磨时要防止样品过热，引起组织变化，常用 水冷却
一、实验目的
1. 了解金相样品的制备原理 2. 掌握金相样品的制备过程 3. 掌握金相样品制备设施的操作方法
1
二、实验内容和实验过程
磨光
取样
抛光
浸蚀
金相样品
2
1. 取样 （1）取样部位及检验面的选择原则
❖ 取样的部位及观察面应根据被检验材料或零件 的特点、加工工艺及检测目的来确定（代表性）
➢ 铸件：从表层到中心以及不同部位 ➢ 表面热处理（表面淬火、渗碳）：表层组织 ➢ 零件失效原因分析：失效部位、完好部位
17
➢ 随着抛光盘不停地旋转，抛光液中的Al2O3或 Cr2O3起砂粒磨削样品的作用，水起冷却作用
➢ 样品不停地被磨削直到原来砂纸的磨痕全部被抛 掉为止
➢ 粗抛光完成后进行细抛光，抛光剂为水，过程同 粗抛光，直到样品表面像镜面一样光亮为止
18
19
抛光用织物（帆布、尼纶或呢绒）作用
❖ 储存润滑剂，保证抛光顺利进行 ❖ 纤维或者绒毛与磨面的摩擦，使磨面平滑光亮 ❖ 纤维间隙储存抛光微粉 ——微粉部分露出表面，产生磨削作用，且阻止微
❖ 目前尚无确定的理论，一般认为和电解抛光类似 ❖ 特点：
➢ 设备、操作简单 ➢ 抛光表面易出现不平坦，高倍检验受限制，一般
与机械抛光相结合使用 ➢ 主要用于钢铁材料
——对于不允许加热的试样、较软或熔点低的金属， 形状复杂的试样、多孔性试样等采用。
8
2. 磨光
❖ 粗磨：截取的试样表面凹凸不平，首先用40~60 目的砂轮进行初次整平（或用钢锉锉平）
➢ 粗磨时要防止样品过热，引起组织变化，常用 水冷却
一、实验目的
1. 了解金相样品的制备原理 2. 掌握金相样品的制备过程 3. 掌握金相样品制备设施的操作方法
1
二、实验内容和实验过程
磨光
取样
抛光
浸蚀
金相样品
2
1. 取样 （1）取样部位及检验面的选择原则
❖ 取样的部位及观察面应根据被检验材料或零件 的特点、加工工艺及检测目的来确定（代表性）
➢ 铸件：从表层到中心以及不同部位 ➢ 表面热处理（表面淬火、渗碳）：表层组织 ➢ 零件失效原因分析：失效部位、完好部位
17
➢ 随着抛光盘不停地旋转，抛光液中的Al2O3或 Cr2O3起砂粒磨削样品的作用，水起冷却作用
➢ 样品不停地被磨削直到原来砂纸的磨痕全部被抛 掉为止
➢ 粗抛光完成后进行细抛光，抛光剂为水，过程同 粗抛光，直到样品表面像镜面一样光亮为止
18
19
抛光用织物（帆布、尼纶或呢绒）作用
❖ 储存润滑剂，保证抛光顺利进行 ❖ 纤维或者绒毛与磨面的摩擦，使磨面平滑光亮 ❖ 纤维间隙储存抛光微粉 ——微粉部分露出表面，产生磨削作用，且阻止微
❖ 目前尚无确定的理论，一般认为和电解抛光类似 ❖ 特点：
➢ 设备、操作简单 ➢ 抛光表面易出现不平坦，高倍检验受限制，一般
与机械抛光相结合使用 ➢ 主要用于钢铁材料
金相试样和制备及设备31页PPT
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
金相试样和制备及设备
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
ቤተ መጻሕፍቲ ባይዱ
END
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15
五、底片冲洗
显影：显影是为了使已感光的银盐还原成金属 银。
显影液可分硬性、中性、软性及微粒显影四种。 一般金相摄影常用的为中性显影液（如D-72）。
显影时间：根据显影液配方中所规定的时间， 底片乳胶面向上。
定影：把在显影时还未被还原的AgBr溶解掉。 水洗：在流水中清洗。 凉干：在空气中自然凉干。
26
五、实验报告要求
画出实验中观察到的氯化铵的结晶组织和银晶 体的沉积组织，并作简要分析。
画出不同铸造条件下工业纯铝铸锭的粗视组织， 注明铸造条件，并进行分析与对比。
27
实验四 铁碳合金平衡组织的观察
28
一、实验目的
熟悉碳钢和白口铸铁在平衡状态下的显微组织。
29
二、实验原理
Fe－Fe3C相图
30
二、实验原理
碳钢:合碳量小于2.11%的合金， 白口铸铁:含碳量大于2.11%的合金
31
二、实验原理
工业纯铁的显微组织
珠光体组织
32
二、实验原理
T12钢的显微组织 4%硝酸酒精溶液腐蚀
含碳0.4%的亚共析钢的显微组织
T12钢的显微组织 碱性苦味酸钠溶液腐蚀 33
二、实验原理
亚共晶白口铸铁的显微组织
14
四、照相底片选择
金相显微照相是要求底片具有细的银粒及清晰 的分辨能力。
感光速度DIN17/10 底片曝光时间的确定：根据照明的亮度、放大
倍数、选用的滤色片及试样组织的特征来选择 时间。 底片的操作：装卸底片应在全黑的暗室中进行。 乳胶面向上（即照相时向着光的投射方向）， 不要用手摸乳胶面。
5
三、实验步骤
4. 抛光:表面达到光亮如镜的光洁度
机械抛光 :金相样品抛光机
抛光机转盘 →抛光用织物 + 抛光用磨料水悬浮液
6
三、实验步骤
5. 显微组织的显示:用适当的方法显露组织
化学浸蚀法: 样品表面的不同组织（不同成分或结构的晶粒、晶 界、相界等）在浸蚀液中形成微电池作用，导致溶解速度和程度 不同。 碳钢:4％硝酸酒精,当光亮镜面呈浅灰白色，立即用水冲洗，并用 酒精擦洗后吹干。
样品不能太大太重，以便于操作 特小、特薄或特细的样品，以及检查表层组织的样品. 需要嵌镶或相应的夹具夹持
2.粗磨
截割好的试样，需要用砂轮或锉刀进一步磨平，以得到平坦的磨面.
4
三、实验步骤
3.磨光:消除粗磨留下的较粗磨痕
1) 磨光方法 手工磨光，机械磨光. 用金相砂纸在玻璃板上从1#磨至4#
注意: 换砂纸时，应将玻璃板擦干净，同时将磨光方向转换90°
显微组织 铁素体(F)
铁素体(F)+珠光体(P)
珠光体(P)
珠光体(P)+二次渗碳体(CmII) 珠光体(P)+二次渗碳体(CmII) 莱氏体(Le’)+珠光体(P)+二次
渗碳体(CmII) 莱氏体(Le’)
莱氏体(Le’)+一次渗碳体(CmI)
腐蚀剂 4%硝酸酒精溶液 4%硝酸酒精溶液 4%硝酸酒精溶液 4%硝酸酒精溶液 碱性苦味酸钠溶液
16
六、印相
暗室安全红灯下操作。 相纸的乳剂面和负片的乳剂面相迭放在印相箱
上的毛玻璃上进行照光 。 显影 定影 烘干、上光
17
七、实验报告要求
简要阐述显微照相及冲洗过程，并对负片质量 进行分析。
简要说明印相及放大的操作过程，并对照片进 行质量分析。将负片和照片附在实验报告中。
18
实验三 结晶过程观察与铸锭组织分析
实体显微镜（或放大镜），表面或缩孔处有枝 晶组织的金属铸锭。
不同铸造条件下工业纯铝铸锭的粗视组织样品 一套。
25
四、实验内容与步骤
用生物显微镜观察氯化铵饱和溶液的结晶过程。 用实体显微镜（或放大镜）观察金属铸锭表面
收缩处的枝晶组织。 观察纯铝铸锭的粗视组织，分析铸造条件对铸
锭组织的影响。
共晶白口铸铁的显微组织
过共晶白口铸铁的显微组织 34
三、实验内容
观察下表中所列试样的显微组织，画下所观察组织的示意图。
试样编号 1 2 3 4 5
6
7 8
材料 工业纯铁 亚共析钢(0.45%C) 亚 析 钢(0.77%C) 过共析钢(1.2%C) 过共析钢(1.2%C)
亚共晶白口铸铁
共晶白口铸铁 过共晶白口铸铁
写出实验目的和所用的设备。 简述金相试样的制备过程。 分析试样制备过程出现假相的原因，讨论如
何制备出高质量的金相试样。
10
实验二 显微摄影与暗房技术
11
一、实验目的
一般了解显微照相的原理及照相显微镜的构造， 掌握显微照相及暗室技术
12
二、实验原理
13
三、照相试样的要求
要求较高，要使磨面上的磨痕以及其它缺陷减 小到最小程度。注意浸蚀适当，低倍照相时， 可以浸蚀得深一些，高倍照则应浅一些。
实验一 金相样品的制备
1
一、实验目的
1.掌握金相样品制备的一般方法（机械抛光和化学 浸蚀）。
2.了解金相样品制备的其他方法。
2
二、实验设备及材料
1. 金相显微镜 2. 碳钢试样 3. 金相砂纸、玻璃板 4. 抛光机及抛光液 5. 浸蚀剂、酒精、玻璃器皿、竹夹子、脱脂棉、
滤纸等
3
三、实验步骤
1.金相样品的截取及镶嵌
7
三、实验步骤
6.显微组织的观察与记录
金相显微镜在100～400倍不同放大倍数下观察组织，绘制组织特 征图： 直径为40毫米的圆形，图下标注材料名称、热处理规程、放大倍 数、浸蚀剂、样品组织等项。
8
四、实验内容
用机械抛光和化学浸蚀法制备金相样品一块。 观察试样的显微组织，并绘制组织图。
9
五、实验报告要求
19
一、实验目的
熟悉盐类和金属的结晶过程。 了解铸造条件对纯金属铸锭组织的影响。
20
二、实验原理
结晶 :形核、长大。多数是一般都是非均匀形 核。
不能用显微镜直接观察液态金属的结晶过程。 用显微镜可以直接观察盐溶液的结晶过程。
21
二、实验原理
玻璃片上摘上一滴接近饱和的氯化铵水溶液。 放结晶过程首先从边线开始，然后逐渐向里扩
4%硝酸酒精溶液 4%硝酸酒精溶液 4%硝酸酒精溶液
，特别是缩孔处，由于缺少液态 金属的补充往往可以看到枝晶组织。
23
二、实验原理
典型的铸锭组织可分为三个区域：靠近模壁的 细晶区（激冷等轴晶区）、由细晶区向铸锭中 心生长的柱晶区以及铸锭中心的等轴晶区。
24
三、实验用设备和材料
显微镜，氯化铵，小烧杯，玻璃片，玻璃棒及 摄子等。
五、底片冲洗
显影：显影是为了使已感光的银盐还原成金属 银。
显影液可分硬性、中性、软性及微粒显影四种。 一般金相摄影常用的为中性显影液（如D-72）。
显影时间：根据显影液配方中所规定的时间， 底片乳胶面向上。
定影：把在显影时还未被还原的AgBr溶解掉。 水洗：在流水中清洗。 凉干：在空气中自然凉干。
26
五、实验报告要求
画出实验中观察到的氯化铵的结晶组织和银晶 体的沉积组织，并作简要分析。
画出不同铸造条件下工业纯铝铸锭的粗视组织， 注明铸造条件，并进行分析与对比。
27
实验四 铁碳合金平衡组织的观察
28
一、实验目的
熟悉碳钢和白口铸铁在平衡状态下的显微组织。
29
二、实验原理
Fe－Fe3C相图
30
二、实验原理
碳钢:合碳量小于2.11%的合金， 白口铸铁:含碳量大于2.11%的合金
31
二、实验原理
工业纯铁的显微组织
珠光体组织
32
二、实验原理
T12钢的显微组织 4%硝酸酒精溶液腐蚀
含碳0.4%的亚共析钢的显微组织
T12钢的显微组织 碱性苦味酸钠溶液腐蚀 33
二、实验原理
亚共晶白口铸铁的显微组织
14
四、照相底片选择
金相显微照相是要求底片具有细的银粒及清晰 的分辨能力。
感光速度DIN17/10 底片曝光时间的确定：根据照明的亮度、放大
倍数、选用的滤色片及试样组织的特征来选择 时间。 底片的操作：装卸底片应在全黑的暗室中进行。 乳胶面向上（即照相时向着光的投射方向）， 不要用手摸乳胶面。
5
三、实验步骤
4. 抛光:表面达到光亮如镜的光洁度
机械抛光 :金相样品抛光机
抛光机转盘 →抛光用织物 + 抛光用磨料水悬浮液
6
三、实验步骤
5. 显微组织的显示:用适当的方法显露组织
化学浸蚀法: 样品表面的不同组织（不同成分或结构的晶粒、晶 界、相界等）在浸蚀液中形成微电池作用，导致溶解速度和程度 不同。 碳钢:4％硝酸酒精,当光亮镜面呈浅灰白色，立即用水冲洗，并用 酒精擦洗后吹干。
样品不能太大太重，以便于操作 特小、特薄或特细的样品，以及检查表层组织的样品. 需要嵌镶或相应的夹具夹持
2.粗磨
截割好的试样，需要用砂轮或锉刀进一步磨平，以得到平坦的磨面.
4
三、实验步骤
3.磨光:消除粗磨留下的较粗磨痕
1) 磨光方法 手工磨光，机械磨光. 用金相砂纸在玻璃板上从1#磨至4#
注意: 换砂纸时，应将玻璃板擦干净，同时将磨光方向转换90°
显微组织 铁素体(F)
铁素体(F)+珠光体(P)
珠光体(P)
珠光体(P)+二次渗碳体(CmII) 珠光体(P)+二次渗碳体(CmII) 莱氏体(Le’)+珠光体(P)+二次
渗碳体(CmII) 莱氏体(Le’)
莱氏体(Le’)+一次渗碳体(CmI)
腐蚀剂 4%硝酸酒精溶液 4%硝酸酒精溶液 4%硝酸酒精溶液 4%硝酸酒精溶液 碱性苦味酸钠溶液
16
六、印相
暗室安全红灯下操作。 相纸的乳剂面和负片的乳剂面相迭放在印相箱
上的毛玻璃上进行照光 。 显影 定影 烘干、上光
17
七、实验报告要求
简要阐述显微照相及冲洗过程，并对负片质量 进行分析。
简要说明印相及放大的操作过程，并对照片进 行质量分析。将负片和照片附在实验报告中。
18
实验三 结晶过程观察与铸锭组织分析
实体显微镜（或放大镜），表面或缩孔处有枝 晶组织的金属铸锭。
不同铸造条件下工业纯铝铸锭的粗视组织样品 一套。
25
四、实验内容与步骤
用生物显微镜观察氯化铵饱和溶液的结晶过程。 用实体显微镜（或放大镜）观察金属铸锭表面
收缩处的枝晶组织。 观察纯铝铸锭的粗视组织，分析铸造条件对铸
锭组织的影响。
共晶白口铸铁的显微组织
过共晶白口铸铁的显微组织 34
三、实验内容
观察下表中所列试样的显微组织，画下所观察组织的示意图。
试样编号 1 2 3 4 5
6
7 8
材料 工业纯铁 亚共析钢(0.45%C) 亚 析 钢(0.77%C) 过共析钢(1.2%C) 过共析钢(1.2%C)
亚共晶白口铸铁
共晶白口铸铁 过共晶白口铸铁
写出实验目的和所用的设备。 简述金相试样的制备过程。 分析试样制备过程出现假相的原因，讨论如
何制备出高质量的金相试样。
10
实验二 显微摄影与暗房技术
11
一、实验目的
一般了解显微照相的原理及照相显微镜的构造， 掌握显微照相及暗室技术
12
二、实验原理
13
三、照相试样的要求
要求较高，要使磨面上的磨痕以及其它缺陷减 小到最小程度。注意浸蚀适当，低倍照相时， 可以浸蚀得深一些，高倍照则应浅一些。
实验一 金相样品的制备
1
一、实验目的
1.掌握金相样品制备的一般方法（机械抛光和化学 浸蚀）。
2.了解金相样品制备的其他方法。
2
二、实验设备及材料
1. 金相显微镜 2. 碳钢试样 3. 金相砂纸、玻璃板 4. 抛光机及抛光液 5. 浸蚀剂、酒精、玻璃器皿、竹夹子、脱脂棉、
滤纸等
3
三、实验步骤
1.金相样品的截取及镶嵌
7
三、实验步骤
6.显微组织的观察与记录
金相显微镜在100～400倍不同放大倍数下观察组织，绘制组织特 征图： 直径为40毫米的圆形，图下标注材料名称、热处理规程、放大倍 数、浸蚀剂、样品组织等项。
8
四、实验内容
用机械抛光和化学浸蚀法制备金相样品一块。 观察试样的显微组织，并绘制组织图。
9
五、实验报告要求
19
一、实验目的
熟悉盐类和金属的结晶过程。 了解铸造条件对纯金属铸锭组织的影响。
20
二、实验原理
结晶 :形核、长大。多数是一般都是非均匀形 核。
不能用显微镜直接观察液态金属的结晶过程。 用显微镜可以直接观察盐溶液的结晶过程。
21
二、实验原理
玻璃片上摘上一滴接近饱和的氯化铵水溶液。 放结晶过程首先从边线开始，然后逐渐向里扩
4%硝酸酒精溶液 4%硝酸酒精溶液 4%硝酸酒精溶液
，特别是缩孔处，由于缺少液态 金属的补充往往可以看到枝晶组织。
23
二、实验原理
典型的铸锭组织可分为三个区域：靠近模壁的 细晶区（激冷等轴晶区）、由细晶区向铸锭中 心生长的柱晶区以及铸锭中心的等轴晶区。
24
三、实验用设备和材料
显微镜，氯化铵，小烧杯，玻璃片，玻璃棒及 摄子等。
