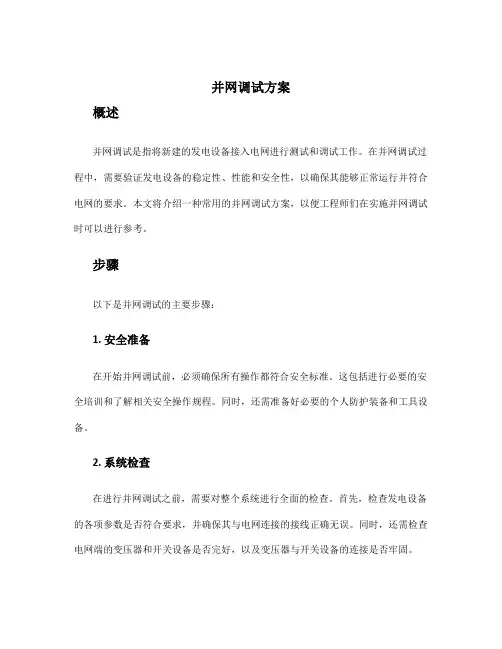

并网调试方案
并网调试方案概述并网调试是指将新建的发电设备接入电网进行测试和调试工作。
在并网调试过程中，需要验证发电设备的稳定性、性能和安全性，以确保其能够正常运行并符合电网的要求。
本文将介绍一种常用的并网调试方案，以便工程师们在实施并网调试时可以进行参考。
步骤以下是并网调试的主要步骤：1. 安全准备在开始并网调试前，必须确保所有操作都符合安全标准。
这包括进行必要的安全培训和了解相关安全操作规程。
同时，还需准备好必要的个人防护装备和工具设备。
2. 系统检查在进行并网调试之前，需要对整个系统进行全面的检查。
首先，检查发电设备的各项参数是否符合要求，并确保其与电网连接的接线正确无误。
同时，还需检查电网端的变压器和开关设备是否完好，以及变压器与开关设备的连接是否牢固。
3. 并网连接并网调试的关键步骤之一是将发电设备与电网进行连接。
在进行连接之前，要确保发电设备的输出参数与电网要求相符。
然后，根据电网的布局和要求，将发电设备的输出线路与电网的输电线路相连接。
在连接的过程中，需要注意正确接地，并采取必要的安全措施。
4. 调试功能和性能连接并网后，需要对发电设备的功能和性能进行调试。
这包括验证发电设备的启动、停止、调节和保护功能是否正常运行。
同时，还需检查发电设备在不同负载下的稳定性和响应速度。
如果发现问题，需要及时调整参数或检修设备，直到其满足要求。
5. 调试安全保护在并网调试的过程中，需要确保发电设备以及与其相关的安全保护装置的正常运行。
这包括对发电设备的过流、过压、短路和接地等情况进行测试和验证。
同时，还需检查并调整发电设备的保护参数，以及检查保护装置是否灵敏可靠。
6. 测试报告和记录在并网调试完成后，需要制作测试报告和记录相关数据。
测试报告应包括调试的过程、结果以及存在的问题和建议。
同时，还需记录下发电设备的运行参数、故障情况以及调整过程和结果。
这些记录对于以后的维护和故障处理非常重要。
总结在进行并网调试时，确保安全是首要任务。
并网调试方案
并网调试方案引言并网调试是指将独立运行的发电设备连接到电网中，实现和电网之间的互连操作。
这一过程需要仔细规划和调试，以确保设备的顺利投入使用并符合电网的要求。
本文将介绍并网调试的基本步骤和一些建议。
调试前准备在开始并网调试之前，需要完成以下准备工作：1.确定调试对象：确定要进行并网调试的发电设备，包括其技术参数和基本配置。
2.了解电网要求：了解所在地区电网的规范和要求，包括电压、频率、功率因数等。
3.确定调试目标：明确并网调试的目标和要求，包括设备的性能和安全要求。
4.制定调试方案：根据设备和电网的要求，制定详细的调试方案，包括测试序列和参数。
基本调试步骤并网调试的基本步骤如下：1.开始低压调试：首先进行低压调试，包括设备本地控制和测量仪器的连接。
检查设备的接地情况和电缆连接是否正确。
2.检查设备参数：根据设备的技术参数，检查各项参数是否符合要求。
如果有偏差，及时调整。
3.进行功能测试：进行设备的功能测试，包括启停、负载切换和保护动作等。
确保设备能够正常工作并满足要求。
4.进行负载测试：根据设计负载情况，进行负载测试。
监测设备在不同工况下的运行情况，并记录数据。
5.调整参数：根据测试结果和电网要求，调整设备的参数，包括电压、频率、功率因数等。
6.进行高压调试：确认低压调试和负载测试结果符合要求后，进行高压调试。
检查设备与电网之间的连接和保护装置。
7.并网运行：完成调试后，将设备连接到电网中，进行并网运行。
监测设备在并网运行中的性能，并记录数据。
调试注意事项1.安全第一：在进行并网调试时，必须注意安全问题。
确保操作人员具备相关知识和经验，并使用适当的个人防护装备。
2.逐步调试：在进行并网调试时，应采取逐步调试的方法。
先从低压调试开始，确保设备在局部运行时正常工作，再逐渐引入高压调试和并网运行。
3.监测和记录：在整个调试过程中，应不断监测设备的工作情况，并记录相关数据。
这些数据可以作为参考，用于后续的分析和优化。
发电机同期并网试验方案及措施
宁夏天元锰业余热发电项目 西北电力建设一公司调试所 调试措施NXTY 共 9页发行时间 二〇一四年十月宁夏天元锰业余热1#发电机组准同期并网试验方案及措施宁夏天元锰业余热1#发电机组电气调试方案名称单位签名日期批准建设单位审核施工单位监理单位调试单位编写调试单位措施名称：宁夏天元锰业余热1#发电机准同期并网试验方案及措施措施编号：NXTYMY201410措施日期：2014年10月保管年限：长期密级：一般试验负责人：刘迎锋试验地点：宁夏天元锰业余热发电车间参加试验人员：刘迎锋、曾志文参加试验单位：陕西电建一公司调试所（以下简称调试单位）、山东恒信建设监理公司（以下简称监理单位）、山东兴润建设有限公司（以下简称安装单位）；宁夏天元锰业余热发电电气车间（以下简称生产单位）、设备厂家等试验日期：2014年10月目录1.系统概述 (4)2.主要设备参数 (5)3.编制依据与执行的标准 (6)4.试验仪器 (6)5. 试验应具备的条件 (6)6. 发电机短路特性试验 (7)组织机构及人员分工 (8)8.安全技术措施 (9)1、系统概述1.1系统概述：1.1.1宁夏天元锰业余热发电工程，设计规模山东济南锅炉厂生产75 T/h循环流化床锅炉，配青岛汽轮机厂抽汽式12MW汽轮机和东方电气集团东风电机有限公司15MW发电机组。
锅炉以煤/煤矸石燃烧，由山东省环能设计院有限公司设计。
由山东兴润建设有限公司负责安装，西北电力有限公司调试所负责调试。
1.1.2宁夏天元锰业3×15MW发电工程，其发电机出口电压为10.5KV，发电机出口经1#主变高压侧送至110KVⅠ段/110KVⅡ段母线；与枣锰Ⅰ回联络线并入系统；1.1.3 110KV系统设计为双母分段，Ⅰ母与Ⅱ母互为备用，Ⅰ母与Ⅱ母之间装设有母联开关为两段母线并列运行联络点，1.1.4 10KV厂用系统电源取自1#、2#、3#发电机出口母线，经1#，2#、#3（2#发电机）、1至4#炉厂用与10KVⅠ段至Ⅳ段工作电源进线供10KVⅠ至Ⅳ段厂用母线运行；10KVⅠ段至Ⅳ段工作电源进线与备用电源装设（无扰动快切装置）。
余热发电优化方案
前言通过总结前期的运行经验，结合三月份检修后窑、发电的运行参数，认为窑系统稳定运行、熟料质量稳定是提高发电运行效率的前提条件；发电系统的检修与日常维护，是提高发电指标的基础。
第一章窑系统优化（一）、确保系统的积料清理和喂料系统的稳定性本次检修中对预热器结皮、积料清理和密封堵漏，喂煤、喂料系统的稳定改造，减少了系统的波动，保证了窑系统的煅烧稳定；（二）、生料成份稳定，提高了熟料的换热效率生料成份稳定，熟料率值合理（硅率控制在2.4-2.6之间，铝率控制在1.45-1.65之间）利于窑煅烧稳定，提高了熟料的产质量；同时熟料结粒良好，提高了熟料的换热效率；（三）、减少了AQC甩炉，提高了换热效果窑系统煅烧正常保证了篦冷机来料稳定，减少了AQC温度波动，避免了AQC甩炉；规范篦冷机的维护保养，提高了换热效果；（四）、加大了煤磨篦缝的清理及袋收尘的维护煤磨粉磨效率提高，确保煤粉产质量受控，是窑系统正常煅烧的前提条件；煤磨篦缝的清理及袋收尘的维护，提高了通风和烘干能力，减少了与发电系统的抢风；煤质的好转减少烘干所需热能，提高了入发电系统的风温风量；（五）、二线煤磨新增加了取风口，减少了与AQC炉抢风二线煤磨的取风管路较一线长，入磨风温同比一线一直偏低，经设计院重新设计在二段四室上方新开了一个2000×2000mm取风口，管路上安装百叶挡板控制入磨的风量。
由于近期原煤煤质好、水份小，出磨、袋收尘温度能够达到使用要求，新取风口一直未能投入使用。
但由于挡板的密封性能有限，对煤磨系统、发电仍有一定影响。
（六）、做好系统的密封堵漏工作，提高了热利用效率做好原料磨及废气处理系统的维护和检修、密封堵漏工作，提高原料磨粉磨能力及热利用效率，减少与发电系统的抢风。
第二章发电系统优化结合发电的运行经验，注重发电的日常维护保养及系统检修工作，提高锅炉换热效率和真空度，是提高发电指标的基础。
（一）、注重锅炉的日常管理工作，确保锅炉的换热效率。
安徽海螺川崎余热发电工程调试方案
安徽海螺川崎余热发电工程调试方案1、锅炉调试方案蒸汽严密性试验方案 (2)碱煮炉方案 (5)蒸汽吹扫方案 (12)2、汽轮机调试方案汽轮机静态调试方案 (17)汽轮机整套启动方案 (24)汽轮机甩负荷试验方案 (30)3、电气调试方案发电机及励磁系统静态复查试验方案 (32)励磁系统动态试验方案 (35)发电机短路试验方案 (37)发电机空载试验方案 (40)发电机模拟并网试验方案 (42)发电机负荷试验方案 (45)4、热控调试方案DEH调试方案 (48)ETS调试方案 (52)TSI调试方案 (57)DCS调试方案 (60)锅炉蒸汽严密性试验方案1.试验目的全面检查锅炉热态下蒸汽系统的严密性，确保锅炉安全、可靠地进行整组试运行。
2.编制依据2.1«火力发电建设工程启动试运及验收规程»；2.2«电力建设施工技术规范»〔锅炉机组〕DL 5190.2-2021；2.3«火电工程调整试运质量检验及评定标准»；2.4«电力工业锅炉检察规程»。
3.试验内容3.1检查锅炉附件及全部汽、水阀门的严密程度；3.2检查支座、吊架、吊杆、弹簧的受力情形；3.3检查锅炉焊口、人孔门、法兰及垫片等处的严密性；3.4检查汽包、联箱、各受热面部件、锅炉范畴内的汽水管道严密程度和膨胀。
4.蒸汽严密性的检查方法4.1在升压过程中，如发觉问题，应停止升压，查明缘故，排除缺陷后再进行升压；4.2当蒸汽压力升至过热器额定压力时，应操纵风量保持压力稳固，且勿超压，开始对锅炉进行全面检查；4.3认真细致地检查以上各项，检查人员要做到耳听目看，详细观看判定，倾听炉内有无泄漏响声。
5.检验标准6.本卷须知6.1升压过程中，升压、升温速度按运行规程执行;6.2升压过程中，应专门注意汽压及汽温的操纵，保证锅炉各参数的正常;6.3升压过程中，尽量使各部受热面升温平均;6.4在过热器不超额定工作压力的情形下，尽量将汽包压力升到额定工作压力，检查受热面各部膨胀情形，并设专人记录;6.5检查人员必须站在检查门侧面，开门时，必须带防护手套;6.6在巡回检查中，发觉漏泄和不严密的地点，应做好记录，以便停炉时处理;6.7如发觉有危害锅炉正常运行的缺陷，应按紧急停炉处理。
余热发电机调试并网方案
QF2-15-2Z发电机并网调试方案1、发电机的短路特性试验1.1短路试验的目的短路状态试验的目的是检查电流回路的完整性及其相序、相位的正确性；录制短路特性曲线；用一次电流检验继电保护回路的正确性。
1.2短路试验注意事项1.2.1三相短路线应有足够的截面积。
1.2.2短路试验时，所有继电保护装置均不应动作于跳闸和灭磁，各种继电保护只用于发信号。
1.2.3试验时，应缓慢调节励磁电流，当定子电流升到20%额定电流时，检查三相电流的对称性，如果不平衡，应立即停止升流，断开励磁开关，查明原因。
1.3短路点的选择短路点可选择在发电室小室母线出线与余热高压室联络线接线处。
1.4励磁电源的选择由于系统设计的励磁电源取自发电机的机端，做三相短路试验时，必须准备临时励磁电源。
1.5操作步骤（1）确认发电机母线短路点已连接。
（2）确认高压配电间发电机出线柜的断路器已“摇出”，处于试验位置。
（3）确认所有继电保护装置均不应动作于跳闸和灭磁，各种继电保护只用于发信号，即断开GPD-755A发电机保护柜面板前各相应保护跳闸压板。
（4）确认发电机小室的励磁变压器隔离刀闸处于合闸位置。
（5）合上励磁控制器A、B套的操作电源开关。
（6）启动励磁柜，按增磁按钮，缓慢调节励磁电流升压，观察发电机的定子电流指示值；当发电机的定子电流达到额定电流的20%、40%、60%、80%、100%时，同时读取发电机的励磁电流、励磁电压，以便绘制发电机的短路特性曲线。
（7）发电机短路特性试验结束后，应及时分断励磁装置开关，拆除短接母线。
拆除临时励磁电源，恢复原状。
2、发电机空载试验2.1空载试验的目的空载试验的主要目的是检查发电机励磁系统的工作情况，观察发电机磁路的饱和程度，同时可以检查发电机电压回路。
绘制发电机的空载特性曲线。
2.2空载试验注意事项（1）继电保护装置全部投入，并且一旦故障能够作用于灭磁。
（2）励磁装置工作在手动状态。
（3）在升压过程中，同时应有专人检查发电机的工作状态，如有无振动，出口风温是否正常，还需注意观察三相定子电流应等于零，三相定子电压应平衡，核对空载励磁电流。
余热发电工程7.5MW汽轮机机组整套启动调试方案..
珠江水泥有限公司余热发电工程7.5MW汽轮机机组整套启动调试方案1 简要概述1.1 工程简要概述珠江水泥余热电厂，设备简介2 整套启动调试的目的和任务2.1 调试目的整套启动调试是汽轮发电机组安装工程的最后一道工序。
通过机组整套启动试运行，可以检验、考核电厂各设备及系统的制造、设计、安装质量以及各设备及系统的运转情况。
通过试运过程中对设备的静态、动态特性参数的调整、试验以及让各种可能的缺陷、故障和隐患得到充分暴露并消除之，使主、辅机及至整套发电设备满足设计要求，以安全、可靠、稳发、满发的优良性能将设备由基建移交生产。
2.2 启动调试的任务2.2.1 进行机组整套启动、调整、试验、并网带负荷，通过72+24小时满负荷试运行。
2.2.2 检测、调试和考验汽轮机各项控制系统的静态、动态特性，使其满足要求。
2.2.3 监测与考验汽轮发电机组在各种工况下的运行状况，使其满足设计要求。
2.2.4 考验机组辅机及各子系统与主机在各种运行工况下的协调性。
2.2.5 记录、采集机组所有设备和系统在各种工况下试运的原始数据，积累有关原始技术资料，为以后机组安全经济运行和检修提供依据。
2.2.6 试验并确认主机、辅机和系统的最佳运行方式和最佳投用时机与条件。
2.2.7 投用和考验机组各项自控装置、联锁保护及仪表，考核投入率、精度及工作状况。
2.2.8 进行50％及100％B-MCR甩负荷试验，考查汽轮机调速系统动态性能可靠及安全性；3 主要设备技术范围3.1 汽轮机型号：NZ7.5-1.05/0.2型式：双压、单缸、冲动冷凝式汽轮机。
额定出力：7.5 MW调节方式DEH 控制系统主蒸汽压力：1.05 MPa主蒸汽温度：320 ℃主蒸汽流量：37.2 t/h额定工况下汽耗：5.51 kg/(kW.h)额定工况下热耗：15811 kJ/(kW.h)制造厂：南京汽轮电机（集团）有限责任公司3.2 发电机额定功率：MW定子额定电压：kV定子额定电流：A冷却方式：全空冷功率因数：满载效率：励磁方式制造厂家：4 编制依据及标准本措施的编制参考以下有关资料：《7.5MW补汽冷凝式汽轮机安装使用说明书》；《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》部颁；《电力建设施工及验收技术规范汽轮机机组篇（1992年版）》部颁；《火电工程启动调试工作规定》部颁；《火电工程调整试运质量检验及评定标准（1996年版）》部颁；《电力建设工程调试定额（1996年版）》部颁；设计院的系统设计及安装等设计资料，并参照其它电厂同类型机组新机启动调试经验编制。
发电机同期并网试验方案及措施
宁夏天元锰业余热发电项目 西北电力建设一公司调试所 调试措施NXTY 共 9页发行时间 二〇一四年十月宁夏天元锰业余热1#发电机组准同期并网试验方案及措施宁夏天元锰业余热1#发电机组电气调试方案名称单位签名日期批准建设单位审核施工单位监理单位调试单位编写调试单位措施名称：宁夏天元锰业余热1#发电机准同期并网试验方案及措施措施编号：NXTYMY201410措施日期：2014年10月保管年限：长期密级：一般试验负责人：刘迎锋试验地点：宁夏天元锰业余热发电车间参加试验人员：刘迎锋、曾志文参加试验单位：陕西电建一公司调试所（以下简称调试单位）、山东恒信建设监理公司（以下简称监理单位）、山东兴润建设有限公司（以下简称安装单位）；宁夏天元锰业余热发电电气车间（以下简称生产单位）、设备厂家等试验日期：2014年10月目录1.系统概述 (4)2.主要设备参数 (5)3.编制依据与执行的标准 (6)4.试验仪器 (6)5. 试验应具备的条件 (6)6. 发电机短路特性试验 (7)组织机构及人员分工 (8)8.安全技术措施 (9)1、系统概述1.1系统概述：1.1.1宁夏天元锰业余热发电工程，设计规模山东济南锅炉厂生产75 T/h循环流化床锅炉，配青岛汽轮机厂抽汽式12MW汽轮机和东方电气集团东风电机有限公司15MW发电机组。
锅炉以煤/煤矸石燃烧，由山东省环能设计院有限公司设计。
由山东兴润建设有限公司负责安装，西北电力有限公司调试所负责调试。
1.1.2宁夏天元锰业3×15MW发电工程，其发电机出口电压为10.5KV，发电机出口经1#主变高压侧送至110KVⅠ段/110KVⅡ段母线；与枣锰Ⅰ回联络线并入系统；1.1.3 110KV系统设计为双母分段，Ⅰ母与Ⅱ母互为备用，Ⅰ母与Ⅱ母之间装设有母联开关为两段母线并列运行联络点，1.1.4 10KV厂用系统电源取自1#、2#、3#发电机出口母线，经1#，2#、#3（2#发电机）、1至4#炉厂用与10KVⅠ段至Ⅳ段工作电源进线供10KVⅠ至Ⅳ段厂用母线运行；10KVⅠ段至Ⅳ段工作电源进线与备用电源装设（无扰动快切装置）。
并网调试方案
并网调试方案概述：并网调试是指将独立发电系统并入电网，确保两者之间的平稳连接和互联。
这是确保可再生能源电力系统可靠交付电网的重要步骤。
本文将介绍一种标准的并网调试方案，以确保系统的顺利运行和电力的可靠分配。
1. 检查和准备工作在进行并网调试之前，首先需要做一些基础的检查和准备工作。
这包括：- 检查并确保独立发电系统和电网的设备和线缆的完整性和工作状态。
- 检查并确保所有的电力设备和系统都符合相关的技术标准和规范。
- 进行电力系统的站内测试，确保系统的可靠性和稳定性。
2. 并网调试步骤下面是一个标准的并网调试步骤：步骤一：进行系统综合测试在并网调试之前，需要对独立发电系统进行系统综合测试，以确保系统的正常工作。
这包括对发电机组、逆变器、电池系统等进行测试，并确保它们能够正常运行和输出稳定的电力。
步骤二：调整并网参数在进行并网调试之前，需要通过调整并网参数确保独立发电系统和电网之间的平稳连接。
并网参数包括电流限制、电压限制、频率限制、功率因数等。
通过合理的调整这些参数，可以确保系统的稳定性和安全性。
步骤三：进行并网测试在调整并网参数之后，需要进行并网测试，以确保独立发电系统与电网之间的平稳连接。
这可以通过逐步增加电力输出、观察系统的响应和电网的状态来完成。
在测试过程中，需要密切关注电压、电流、频率等参数，并确保它们在合理的范围内。
步骤四：进行系统保护测试在完成并网测试之后，需要进行系统保护测试，以确保系统在故障情况下能够快速切换到断开电网的模式，并保护系统的安全运行。
这包括对过载保护、短路保护、接地保护等进行测试，并确保它们能够准确地检测故障并采取必要的保护措施。
步骤五：进行运行稳定性测试最后，进行一系列的运行稳定性测试，以确保系统能够在不同负载和环境条件下稳定运行。
这包括负载切换测试、容量测试、环境适应性测试等。
通过这些测试，可以对系统的稳定性和可靠性进行全面评估。
3. 并网调试注意事项在进行并网调试时，需要注意以下几点：- 严格遵守电力系统安全操作规程和相关法规。
水泥厂余热电站并网联络设计方案选择
水泥厂余热电站并网联络设计方案选择摘要】为了保证与水泥生产线配套建设的余热电站安全可靠的并入生产线供配电系统，同时又考虑工程投资，最大限度地利用余热资源，选择一个合适的并网方案显得十分重要。
本文以设计的某水泥生产线9MW余热电站工程为例，给出了一个合理的并网设计方案。
【关键词】余热电站、并网、电缆损耗水泥制造业是一个高耗能行业，能源费用的支出在水泥生产成本中占据很大一部分比例。
虽然随着水泥煅烧技术的发展，系统热效率得到了较大地提高，但仍有大量的废气余热未能充分利用。
因此完全利用生产过程中的余热，配套建设余热发电机组，提高水泥能效，节能减排，已经成为水泥行业准入条件。
本文就是以与水泥生产线同步配置的9MW余热电站设计为例，介绍了余热电站与生产线供配电系统并网联络设计方案。
一、主接线方案如下图所示为生产线主接线方案，生产线配套建设一座35kV/10kV总降压站，内设容量为25000kVA主变压器一台。
除总降压站外，根据生产工艺流程、总图布置及负荷分布情况厂区设置三个中压配电站，每个中压配电站有一段10kV母线。
35kV电源单回路架空进线，经主变降压后再以放射方式供给至三个中压配电站。
总降压站采用变电站综合自动化控制系统，利用模块化的电力监控智能装置和微机保护装置取代传统的继电器保护方式，提高了供电系统的可靠性。
表1 10kV三芯动力电缆允许载流量考虑到过大截面的电缆重量较重，施工难度较大，因此考虑多根电缆并用，这样选型既便于电缆安装敷设又能满足电缆截面选择要求。
表1中给出了10kV三芯动力电缆的理论载流量，同时考虑到电缆在不同环境敷设以及电缆的敷设方式等需对载流量进行修正，取综合修正系数为0.9，得出两根并用的电缆的载流量数据。
根据计算的额定电流并结合表1，3x150 mm2至3x240 mm2两根并用均满足要求。
如按经济密度条件选择，按照10kV动力电缆经济电流密度1.22A/ mm2，则电缆经济电流截面S=575/1.22=471，因此经济截面介于3x185 mm2至3x240 mm2之间，宜按偏小的选取，考虑选择3x185 mm2合适。
余热发电并网的基本条件及操作事项
并网的基本条件及操作事项（1）并网的定义不论并网还是解列,都是通过一个发电机的出口开关来完成的.发电机组的输电线路与输电网接通(开始向外输电)。
这样一来新机组的并网发电缓解了电力供应的不足。
并网就是通过这个开关的合闸，把发电机和电网(也可以认为电网就是好多需要用电的用户)联接起来,让电能源源不断地输送出去.发电机并网有三个条件:发电机的频率、电压、相位必须与电网的频率、电压、相位保持一致，才能并网发电。
（三个条件完全一样叫同期；有一点偏差，但是在允许的范围内叫准同期）（2）发电机并网的基本条件而因为各方面原因不能发电，还是通过这个出口开关的分闸，把发电机与电网断开，这就叫解列；等我想发电的时候再同期合闸，发电机并网的四个基本条件：1. 发电机的频率与系统频率相同。
2. 发电机出口电压与系统电压相同,其最大误差应在5%以内。
3. 发电机相序与系统相序相同。
4.发电机电压相位与系统电压相位一致。
当满足以上四个条件时，可以合上并网开关，使发电机组并入系统运行交流同步发电机与电网并联时要求，发电机的电压的幅值、频率、相位和相序都应该与电网相等，这样并网瞬间就不会对发电机产生电流冲击。
（3）发电机同期与非同期并网的含义.后果以及故障处理在完全满足发电机的电压的幅值、频率、相位和相序都应该与电网相等的条件下的并网操作称为准同期，意思是准确同期（又称为准同步）。
由于准同期操作较难以实现，有的在并网操作时先通过并网电抗器与电网相连，等到发电机并网成功后再将并网电抗器切除。
采用这种方法时，在保证相序一致的条件下，可以适当放宽发电机的电压的幅值、频率、相位与电网相等的条件，这种并网操作就称为非同期（或粗同期，或粗同步）.所以在并网的时候，要确认发电机出口开关是不是分闸状态，火电厂一般采用准同期法并列，准同期法并列：满足同期条件的并列方法叫准同期法。
即先将转速调到额定值，合上励磁开关后将发电机电压调到额定值，当电压相位一致时合上主开关，即在给励磁的情况下将发电机接入电网的并列方法。
余热发电机组并网运行的探讨
余热发电机组并网运行的探讨摘要：余热发电作为一项新的节能发电应用，其在并网运行方式的落实中应该参照并严格落实并网运行的技术及相关的规格要求。
本文首先对余热发电机组并网技术进行阐述，并结合实例说明当前存在的问题并提出优化策略。
关键词：余热发电机组；并网方式；并网运行一、余热发电机组并网技术所谓并网运行指的实现电网内部与外部配电网在主回路上的电气连接，以进一步以连接并行的方式进一步运作。
并网运行方式包括允许向外部进行功率输送的普通并网以及严禁电能功率外送的并网不上网两种类型。
余热发电机组之间的并网运行实际上就是在发电机与电力系统之间建立连接。
余热发电机组并网模式中包含复杂的供电线网结构与并网技术，并网技术操作不合理势必会影响电网的运行，可以说发电机组并网运行对电力供应的安全与可靠性要求更高。
余热发电机组并网运行是需要一定条件的，要实现发电机与电力系统之间的并网需要具备三个条件，分别是:一是发电机相序与电网相序大小相等；二是发电机的电压应该与电力系统内的电压一致，而且二者相协调；三是发电机的频率应该与电力系统内的电网频率相一致。
其中第一个条件是必要条件。
一般而言，并网运行前，内部电力系统与外部的配电网各自独立运作，作为两个个体，内外部的电压、电位、频率等会存在一定的差异，那么在实现并网运行之后机组连接发电时会形成一定的相位差与电压差，这些差值会影响电网的安全运行，因此要实现并网需要差值保持一致作为前提。
并网运行还有一定的电压规格，即外部电力系统中的配电系统电压规格在110KV及以下余热发电系统，其中常用的电压有35KV，110KV等几种。
发电机组实现并网运行后，并网的电压与电流之间是反比例关系，可见并网的电压是可以调整的。
现阶段，电网运行都将电压设置在一定的范围内，以降低线路及设备的耗用，进而提高电网的安全可靠性。
余热发电机组的并网运行还要进行一定的发电机组容量设置。
并网运行的模式会增加发电机组的故障发生率，这样并网运行状态下，发电机组容量较大的化会直接造成电力用户的电力使用安全。
并网调试发电方案
**光伏电站并网送电调试方案编制：审核：批准：**年**月目录1、目的2、试验项目3、安全注意事项4、调试应具备的条件5、试验的组织、指挥分工6、调试步骤7、异常情况和事故处理1、目的为了保证在本项目现场举行大型光伏电站并网成功，在正式发电前进行并网发电的调试工作，以检查电池板阵列、逆变器系统、箱式变压器、35kV高压开关配电柜、35kV高压输电线路、保护、测控、监控、通讯、五防等相关设备和电缆的完好性，特编制此方案。
本方案根据工程设计图纸、厂家提供资料编制。
2、通电调试前主要检查项目2.1 检查电池板安装是否牢固、无破损，电缆、汇流箱连接是否正确，电池板阵列接地是否施工完毕，接地网接地电阻是否满足R﹤4Ω。
2.2 检查逆变器系统直流配电柜、交流配电柜、逆变器连线是否正确，兆伏逆变器辅助工组电源是否正常，分站房设备接地施工是否完毕。
2.3 检查箱式变压器高低压侧电缆连接是否良好，各项电气试验是否合格、变压器接地是否良好，高压侧电缆试验是否合格。
2.4检查35kV高压配电柜高压电缆连接是否良好、开关二次接线是否正确、开关本体操作是否正确灵活，远方就地试分合各三次是否动作灵活正确。
2.5 检查35kV高压输电线路（**线）是否正确，各项试验是否合格，对侧玉龙220kV变电站35kV侧开关是否具备通电条件。
2.6 检查400V动力中心和综合楼、高压配电室、各分站房电源是否正常。
2.7 检查测控系统、线路保护、监控系统、五防系统、通讯系统、蓄电池整流、UPS不停电系统是否试验合格、传动正确。
3 安全注意事项3.1 严格按照DL408-91《电业安全工作规程》3.2 安全措施及责任单位如下：3.2.1 35kV配电室内、箱式变压器旁由**公司负责监护；3.2.2 分站房由系统集成单位和逆变器厂家代表在现场监护；3.2.3 主控室由光伏电站运行人员进行现场与调度联系和远方操作设备；3.2.4 并网有关的各电气设备及现场应清理干净，道路通畅，照明充足；3.2.5 所有电流互感器、电压互感器的二次绕组应有可靠的接地；3.2.6在箱式变压器、分站房内、35kV配电室内、主控室内应设充足的消防器材；4 调试应具备的条件在受电设备受电前，由光伏电站、监理公司、**公司、**新能源、有关设备厂家联合对如下项目进行检查，确认合格后方可进行下步工作。
11-04-26.电厂30000KW#1机并网发电调试方案
电厂30000KW＃1机并网发电调试方案一、本次送电调试设备电厂源30000KW#1发电机，源01、源20、源11、源21同期装臵试验。
二、调试试验前运行方式1、110KVxx线送电至楚110KV＃1母线供楚＃1、＃2主变，10KV ＃4、＃5母线并列运行，楚＃1、＃2主变中性点刀闸拉开位臵；2、热电II回送电至源10KV＃1、＃2母线（供发电机辅助设备电源），热电I回线源11--楚11开关冷备用；3、源30000KW＃1机在停机状态，源01开关、源011刀闸在冷备用位臵；4、10KV热电备用线笔46开关---源29开关冷备用。
三、送电调试设备应具备的条件本次送电设备调试前所属一、二次设备应通过元件交接试验、验收及分系统调试，单体调试合格（含机组并网前的整体启动调试合格）。
且必须具备以下条件：1、参与本次调试的所有一次、二次（含继电保护、同期并列装臵、安全自动装臵、监控系统、远动、通信、计量装臵及信息系统等）设备按设计要求安装调试完毕，并按有关规程验收合格，安全措施已全部拆除，具备送电条件；2、源01、20、21、11开关同期装臵做同期试验正确；3、电厂具备完善的现场运行规程及应急预案，应满足系统的安全的要求；4、源＃1机出口源01开关保护定值按地调下达“源01-DMP-2008-01”保护通知书整定正确并加用，CT变比与通知书一致，极性试验正确；5、10KV热电I回源11开关保护定值按地调下达“源11-P54X-2008-02”保护通知书整定正确并加用，CT变比与通知书一致，极性试验正确；6、10KV热电I回楚11开关保护定值按地调下达“楚11-P54X-2008-02”保护通知书整定正确并加用，CT变比与通知书一致，极性极性试验正确；7、10KV热电II回源21开关保护定值按地调下达“源21-P54X-2008-02”保护通知书整定正确并加用，CT变比与通知书一致，极性试验正确；8、10KV热电II回楚26开关保护定值按地调下达“楚26-P54X-2008-02”保护通知书整定正确并加用，CT变比与通知书一致，极性试验正确；9、10KV分段源20开关保护定值按地调下达“源20-DMP-2008-01”保护通知书整定正确并加用，CT变比与通知书一致，极性试验正确；10、110KV楚03开关保护定值按地调下达“楚03-WXH813A-2008-01”保护通知书整定正确并加用，CT变比与通知书一致，极性试验正确；11、110KV笔13开关保护定值按地调下达“笔13-WXH813A-2008-02”保护通知书整定正确并加用，CT变比与通知书一致；12、主变备自投切笔13开关压板应加用；13、笔13开关双低解列压板加用；14、110KV变电站低周保护压板加用；15、调试期间，若发生事故应立即停止试验，公司应做好本系统内应急预案;16、运行单位已向地调提交设备竣工验收及送电申请报告。
发电机组的并网与并机调试
发电机组的并网与并机调试在电力系统中，发电机组的并网与并机调试是确保发电机组安全可靠运行的重要环节。
本文将介绍发电机组的并网与并机调试流程及相关注意事项，以帮助读者更好地理解该过程。
一、发电机组的并网调试1. 并网前准备工作在进行发电机组的并网调试之前，需要进行一系列准备工作，包括：（1）检查发电机组的机械部分，确保设备无异常，保证发电机组的运行安全和稳定性；（2）检查发电机组的电气部分，包括绝缘状况、接线端子是否松动、电缆是否损坏等，以保证电气连接正常；（3）根据实际情况，检查并确定发电机组的平衡电压和频率与并网电网相匹配；（4）确保发电机组与并网电网的相位一致，防止发生相位差引起的故障。
2. 并网调试过程并网调试需要严格按照操作规程进行，包括以下步骤：（1）将发电机组连接至并网输电线路或配电系统，确保连接可靠；（2）确认发电机组控制系统的各个参数设置正确，并进行相应的功能测试；（3）启动发电机组，确保机组能够正常运行，监控各个参数是否在正常范围内；（4）逐步调整发电机组的有功和无功功率输出，使其与并网输电线路或配电系统相匹配；（5）监测发电机组与并网电网之间的电压和频率是否稳定，在调整中保持平衡；（6）进行并网实验，包括断网试验、并网切除试验等，验证发电机组的安全可靠性。
二、发电机组的并机调试1. 并机前准备工作并机调试针对多台发电机组并联运行的情况，需要进行一些准备工作，包括：（1）确保待并机的多台发电机组都已完成并网调试，运行稳定；（2）检查发电机组间的电流互感器连接，确保相同相序的发电机组互感器连接一致；（3）确保发电机组间的电压和频率相近，做到不会引起过大的电压和频率差异。
2. 并机调试过程并机调试需要严格按照操作规程进行，包括以下步骤：（1）将待并机的发电机组逐一连接至同一并机母线上，确保连接可靠；（2）进行电气参数的检查，包括电压、频率、相位等，确保各发电机组间的电气参数一致；（3）逐步调整各发电机组的功率输出，使其平衡负荷，避免任何一台发电机组过载；（4）监测发电机组间的电流和功率分配情况，确保各发电机组均衡运行；（5）测试并机过程中的切除和切入操作，确保发电机组的切换能够平稳进行；（6）对并机后的发电机组进行运行监测，确认各发电机组运行正常，互相之间没有干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
wo最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改
rd
QF2-15-2Z发电机并网调试方案
1、发电机的短路特性试验
1.1短路试验的目的
短路状态试验的目的是检查电流回路的完整性及其相序、相位的正确性；录制短路特性曲线；用一次电流检验继电保护回路的正确性。
1.2短路试验注意事项
1.2.1三相短路线应有足够的截面积。
1.2.2短路试验时，所有继电保护装置均不应动作于跳闸和灭磁，
各种继电保护只用于发信号。
1.2.3试验时，应缓慢调节励磁电流，当定子电流升到20%额定
电流时，检查三相电流的对称性，如果不平衡，应立即停止升流，断开励磁开关，查明原因。
1.3短路点的选择
s .. t .....
短路点可选择在发电室小室母线出线与余热高压室
联络线接线处。
1.4励磁电源的选择
由于系统设计的励磁电源取自发电机的机端，做三相短路试验时，必须准备临时励磁电源。
1.5操作步骤
（1）确认发电机母线短路点已连接。
（2）确认高压配电间发电机出线柜的断路器已“摇出”，处于试验位置。
（3）确认所有继电保护装置均不应动作于跳闸和灭磁，各种继电保护只用于发信号，即断开GPD-755A发电机保护柜面板前各相应保护跳闸压板。
（4）确认发电机小室的励磁变压器隔离刀闸处于合闸位置。
（5）合上励磁控制器A、B套的操作电源开关。
（6）启动励磁柜，按增磁按钮，缓慢调节励磁电流升压，观察发电机的定子电流指示值；当发电机的定子电流达到额定电流的20%、40%、60%、80%、100%时，同时读取发电机的励磁电流、励磁电压，以便绘制发电机的短路特性曲线。
s .. t .....
（7）发电机短路特性试验结束后，应及时分断励磁装置开关，拆除短接母线。
拆除临时励磁电源，恢复原状。
2、发电机空载试验
2.1空载试验的目的
空载试验的主要目的是检查发电机励磁系统的工作情况，观察发电机磁路的饱和程度，同时可以检查发电机电压回路。
绘制发电机的空载特性曲线。
2.2空载试验注意事项
（1）继电保护装置全部投入，并且一旦故障能够作用于灭磁。
（2）励磁装置工作在手动状态。
（3）在升压过程中，同时应有专人检查发电机的工作状态，如有无振动，出口风温是否正常，还需注意观察三相定子电流应等于零，三相定子电压应平衡，核对空载励磁电流。
2.3操作步骤
（1）合上发电机小室的隔离刀闸,将励磁变压器并入发电机出口母线上。
（2）确认高压配电间发电机出线柜已“摇出”，处于试验位置。
s .. t .....
（3）确认所有继电保护装置已投入，能作用于灭磁。
（4）待汽机转速达3000左右转时，合上励磁控制器A、B套的操作电源开关。
（5）操作起励按钮，起励后，按“增磁”使定子电压缓缓升高，当发电机电压分别达到额定电压的40%、60%、80%、100%、130%时，同时读取励磁电流、励磁电压值，从而绘制发电机的上升空载特性曲线。
发电机的输出电压达到额定电压的130%（即13.65KV）时，停留五分钟，对发电机的定子线圈进行匝间感应耐压试验。
然后按“减磁”使定子电压缓缓下降，在相应刻度读取励磁电流、励磁电压值，从而绘制发电机的下降空载特性曲线。
（6）再将发电机电压调整到额定值，测量发电机的转子轴电压和绝缘轴承座对地电压，该电压一般在0.5~2V之间而且相同，如果该电压为零，可能绝缘轴承座的绝缘已经破坏，应认真检查处理。
3、核对发电机的相序
发电机与系统并列时，应符合四个条件：发电机电压与系统电压相近；发电机频率与系统频率相近；发电机相序与系统相序相符；发电机相位与系统相位相符。
为了达到成功并网的目的，必须先进行核相试验。
3.1核对发电机的相序
s .. t .....
发电机空载试验结束后就可以进行核相试验，操作步骤如下：（1）调发电机电压至额定值。
（2）调发电机频率至额定值。
（3）把万用表拨在交流500V挡，一只表笔接在余热中控室同期柜1X-5端（10kv母线某一相），另一只表笔接在同期柜1X-7端
（发电机母线某一相），读数为0V，表示两相为同相，读数为
100V，表示两相为不同相。
若不同相，则改接发电机一次母线，直到同相为止。
4、假同期试验
（1）确认发电机出线柜已“摇出”,处于试验位置。
（2）打开微机准同期装置WX-98F，按照自动准同期并网的顺序，将发电机断路器模拟并入系统。
试验时，安排电工到余热
高压室，利用无线通讯通知操作室，以确认发电机出线断
路器动作否。
（3）降低发电机电压，断开灭磁回路。
s .. t .....
