1. 实训目的
本实训旨在帮助学生掌握汽车发动机的基本原理、结构和工作原理。
通过实际操作，学生将能够理解和熟练掌握发动机的各个部件，并能够进行常见故障的排查和维修。
2. 实训内容
2.1 发动机原理
- 研究发动机的工作循环和基本原理
- 了解发动机的结构和主要部件
2.2 发动机组装与拆卸
- 研究发动机组装和拆卸的操作流程
- 通过实际操作，练发动机的组装和拆卸技巧
2.3 发动机调整与检测
- 研究发动机的调整和检测方法
- 掌握发动机的点火系统调整和燃油系统调整技术
- 研究使用专业设备进行发动机故障诊断和检测
3. 实训安全注意事项
- 实训期间必须穿戴好个人防护装备，包括安全帽、防护眼镜和手套
- 遵守实训场所的安全规定，禁止随意操作或触摸设备
- 禁止在实训区域内吸烟、吃东西或乱丢垃圾
- 注意保持实训场地的整洁，禁止乱堆放工具和材料
4. 实训评估与考核
本次实训将根据学生的实操操作能力、理论知识掌握程度、实训纪律等方面进行评估和考核。
请学生按照实训指导书的要求认真研究和参与实训，以取得良好的成绩。
以上为汽车发动机实训指导书的主要内容概述，希望能够对学生的实训活动提供有效的指导。
任何有关实训的问题和困难，请随时向实训辅导员或实训教师咨询。
祝愿大家在实训中取得好成绩！。
电控发动机实训指导书.docx

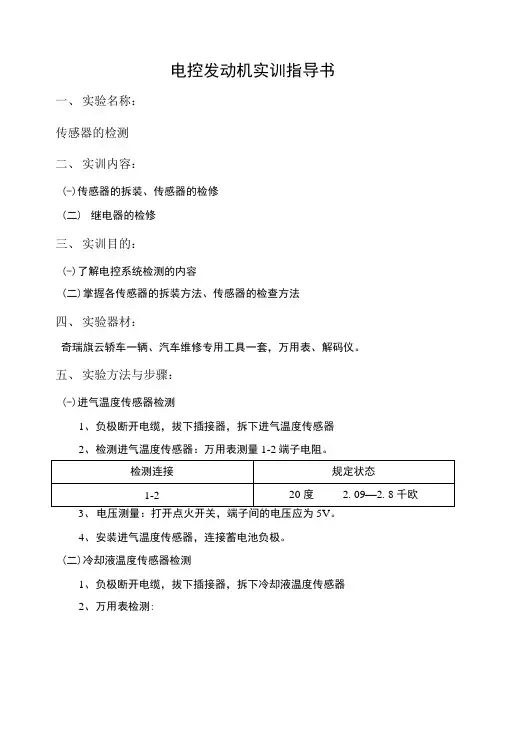

电控发动机实训指导书一、实验名称：传感器的检测二、实训内容：(-)传感器的拆装、传感器的检修(二)继电器的检修三、实训目的：(-)了解电控系统检测的内容(二)掌握各传感器的拆装方法、传感器的检查方法四、实验器材：奇瑞旗云轿车一辆、汽车维修专用工具一套，万用表、解码仪。
五、实验方法与步骤：(-)进气温度传感器检测1、负极断开电缆，拔下插接器，拆下进气温度传感器2、检测进气温度传感器：万用表测量1-2端子电阻。
3、电压测量：打开点火开关，端子间的电压应为5V。
4、安装进气温度传感器，连接蓄电池负极。
(二)冷却液温度传感器检测1、负极断开电缆，拔下插接器，拆下冷却液温度传感器2、万用表检测:图5-9进气温度传感器的待性步骤3:检测方法万用表检测信号线 电源线 搭铁线 传感器 ©ECU —S-1-5V^随温度的升高而减小3、电阻检测:0 -30 -20 20 80 120 进气温度/弋c p k y J w EP o O 086 4 2 —8 6 4 4 2 10.0.O.2三m •到水泡衣•传感器电阻：拆下传感器，浸入热水中，测量电阻，应与规定相符, 随温度的升高而减小。
4、安装冷却液温度传感器，连接蓄电池负极。
（三）压力传感器压力传感器用来检测进气压力和液体压力。
传感器一般由压敏片制成。
在检测进气压力传感器时启动发动机，用万用变检测传感器1、2脚之间的屯压，发动机温度正常后猛踩几次加速踏板，电压值应该在0. 6-4. 6V Z间变动。
（四）空气流量传感器空气流量传感器用于测量发动机吸入的空气量，现在采用的是热线式空气流量传感辭。
检测时用万用表检测两脚之间的电压，电压值应该为5V左右。
电压正常，用吹风机向传感器内吹空气，信号电压应该随进气量的大小敏感变化。
六、注意事项1、安全第一，实验过程中防止车辆伤人。
2、必须穿着作业服装，防止衣物饰品刮伤车身，去除自身静电。
3、万用表检测时，防止探针伤害端子。
甘肃省《现代汽车发动机电控技术》(交通版)实训指导书：实训八 曲轴位置传感器的检测
实训八曲轴位置传感器的检测一、目的和要求1.掌握曲轴位置传感器的结构与工作原理。
2.掌握曲轴位置传感器的检测方法3.了解曲轴位置传感器的常见故障二、实训课时4课时。
三、实训器材1、工具：常用工具，万用表、12V—5V变压器、大众1552诊断仪、K81汽车诊断仪。
2、设备：桑塔纳2000轿车AJR型发动机、别克电喷发动机实训台架各一台，桑塔纳2000和丰田皇冠轿车整车各一辆、德国爱维公司电控发动机模拟教学试验板。
四、原理与应用1、安装位置：安装在发动机气缸体中下部位2、功用：曲轴位置传感器用于高速时检测，检测高于1600r/min时的发动机转速和曲轴位置，并将信息输入发动机电控单元，电控单元根据该信号对点火正时和喷油进行修正。
3、构造：电磁式曲轴位置传感器主要由电磁线圈、永久磁铁和信号轮组成。
霍尔式曲轴位置传感器由霍尔元件、永久磁铁、导磁钢片、触发叶轮等组成。
4、工作原理：霍尔式曲轴轴位置位置传感器：发动机工作时，凸轮轴带动触发叶轮转动，当叶片进入永久磁铁与霍尔元件之间的空气隙时，霍尔元件周围磁场被旁路，霍尔元件不产生霍尔电压，霍尔集成电路输出级三极管截止，传感器输出的信号电压为高电位；当触发叶轮离开空气隙，永久磁铁的磁力线通过霍尔元件而产生霍尔电压，集成电路输出级三极管导通，传感器输出的信号电压为低电位。
传感器信号输入发动机电控单元，电控单元根据该信号确定点火时刻喷油时刻。
电磁式曲轴位置传感器：发动机转动时，由于信号盘定时齿相对感应线圈位置的变化，引起通过感应线圈的磁场发生变化，当该缸定时齿接近线圈时 , 气隙变小，磁路的磁阻变小，磁通增加；当定时齿对准线圈时 , 磁通达到最大值；当定时齿离开线圈时 , 磁通开始下降。
这样 , 每个定时齿都会引起线圈内磁通由零变到最大 , 又由最大变到零的周期性变化，从而在感应线圈里产生一个类似正弦波的感应电动势输出，其大小与磁通的变化率成正比。
把上述输出信号经整形、放大后输入发动机电控单元，电控单元就可确定发动机转速和曲轴位置，根据该信号对点火正时和喷油进行修正。

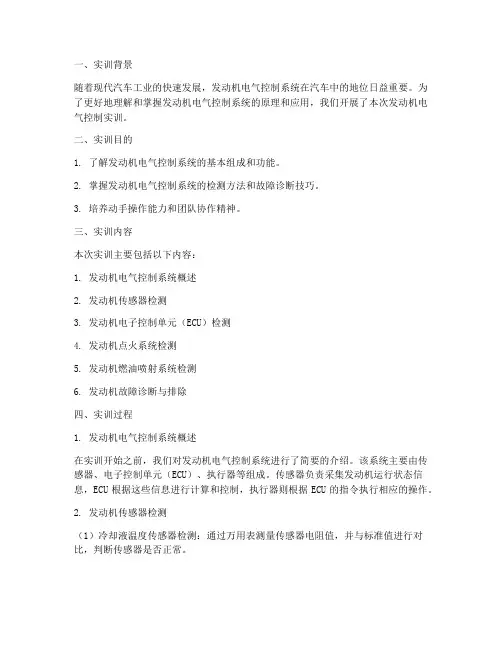

发动机电气控制实训报告
一、实训背景随着现代汽车工业的快速发展，发动机电气控制系统在汽车中的地位日益重要。
为了更好地理解和掌握发动机电气控制系统的原理和应用，我们开展了本次发动机电气控制实训。
二、实训目的1. 了解发动机电气控制系统的基本组成和功能。
2. 掌握发动机电气控制系统的检测方法和故障诊断技巧。
3. 培养动手操作能力和团队协作精神。
三、实训内容本次实训主要包括以下内容：1. 发动机电气控制系统概述2. 发动机传感器检测3. 发动机电子控制单元（ECU）检测4. 发动机点火系统检测5. 发动机燃油喷射系统检测6. 发动机故障诊断与排除四、实训过程1. 发动机电气控制系统概述在实训开始之前，我们对发动机电气控制系统进行了简要的介绍。
该系统主要由传感器、电子控制单元（ECU）、执行器等组成。
传感器负责采集发动机运行状态信息，ECU根据这些信息进行计算和控制，执行器则根据ECU的指令执行相应的操作。
2. 发动机传感器检测（1）冷却液温度传感器检测：通过万用表测量传感器电阻值，并与标准值进行对比，判断传感器是否正常。
（2）进气温度传感器检测：同样使用万用表测量传感器电阻值，并与标准值进行对比。
（3）转速传感器检测：通过示波器观察转速传感器输出的信号波形，判断传感器是否正常。
3. 发动机电子控制单元（ECU）检测（1）ECU外观检查：检查ECU是否有破损、松动等现象。
（2）ECU电路板检测：使用万用表检测ECU电路板上的元件，判断是否有短路、断路等现象。
4. 发动机点火系统检测（1）点火线圈检测：使用万用表检测点火线圈电阻值，并与标准值进行对比。
（2）点火模块检测：使用示波器观察点火模块输出的信号波形，判断点火模块是否正常。
5. 发动机燃油喷射系统检测（1）喷油器检测：使用万用表检测喷油器电阻值，并与标准值进行对比。
（2）燃油压力检测：使用燃油压力表检测燃油压力，判断燃油压力是否正常。
6. 发动机故障诊断与排除根据发动机运行过程中出现的故障现象，结合故障代码和诊断数据，分析故障原因，并采取相应的措施进行排除。
(2023)发动机电控实训报告-(一)
(2023)发动机电控实训报告-(一)2023发动机电控实训报告背景在现代汽车发展中，电子控制技术和发动机技术的结合已成为趋势。
电控技术既能提高发动机性能，又能降低尾气排放，保护环境。
为了适应这一趋势，我院针对2023发动机进行了电控实训。
实训内容理论课程在实训开始之前，我们接受了诸如汽车电子控制系统、内燃机工作原理、控制单元编程等理论知识的学习。
这些知识是我们进行实际操作前必须了解的基本知识。
实际操作我们学习了ECU的结构和原理，熟悉了各个传感器的作用和接线方法，并通过软件编程进行了实际操作。
我们编写了一个简单的程序，实现了发动机启动和彻底关闭功能。
同时，我们还学习了更高级的操作，如燃油喷射调节、怠速调节等。
实训收获通过本次实训，我们不仅掌握了基本的汽车电控技术知识，还学会了如何运用这些知识设计和编写程序。
此外，我们还增加了对于汽车电子控制技术和发动机控制技术的体验和认识。
总结在未来的汽车发展中，电控技术和发动机技术是不可或缺的。
我们要不断学习和掌握这些知识，以适应汽车行业的发展。
展望本次实训虽然只是入门级别的内容，但对于我们未来的职业规划非常有帮助。
我们对汽车电子控制系统、内燃机工作原理、控制单元编程等有了一定的了解，这些都是我们日后工作中需要掌握的技能。
同时，我们也认识到电控技术和发动机技术在未来的发展中将发挥越来越重要的作用，因此我们还需要不断地学习和掌握更多的知识。
结语通过这次实训，我们对于电控技术和发动机控制技术有了更深入的理解和认识。
我们在实际操作中也获得了实践经验，这对于我们未来进一步深入学习和研究汽车电子控制技术非常有帮助。
我们相信，在不久的将来，我们能够成为行业内的专家，为汽车电控技术和发动机控制技术的发展贡献自己的力量。

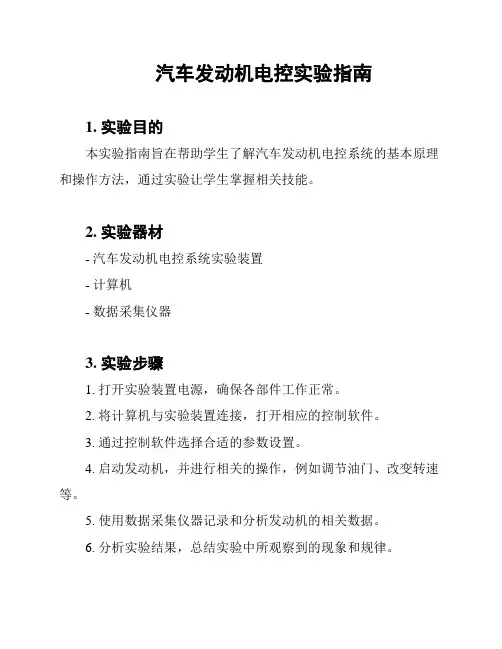

汽车发动机电控实验指南
汽车发动机电控实验指南
1. 实验目的
本实验指南旨在帮助学生了解汽车发动机电控系统的基本原理和操作方法，通过实验让学生掌握相关技能。
2. 实验器材
- 汽车发动机电控系统实验装置
- 计算机
- 数据采集仪器
3. 实验步骤
1. 打开实验装置电源，确保各部件工作正常。
2. 将计算机与实验装置连接，打开相应的控制软件。
3. 通过控制软件选择合适的参数设置。
4. 启动发动机，并进行相关的操作，例如调节油门、改变转速等。
5. 使用数据采集仪器记录和分析发动机的相关数据。
6. 分析实验结果，总结实验中所观察到的现象和规律。
4. 注意事项
- 在进行实验前，确保实验装置和计算机的连接正常，仔细检查各部件的工作状态。
- 在操作实验装置时，遵循相关安全操作规程，保证个人和设备的安全。
- 在记录数据和进行分析时，要准确、细致地记录各项参数，并进行合理的数据处理。
- 如果遇到问题或疑惑，及时向指导老师寻求帮助。
5. 实验预期结果
通过本实验，预期学生能够深入理解汽车发动机电控系统的工作原理，掌握操作实验装置和采集数据的技能，进一步提高实践能力和科学素养。
6. 实验小结
本实验指南详细介绍了汽车发动机电控实验的目的、器材、步骤、注意事项和预期结果。
希望学生能够充分利用实验指南，认真进行实验，从中获得有效的学习和实践经验。
《汽车发动机电控技术》实训指导书
对电控发动机的影响
电动喷油器胶结、电 喷油器不喷油或喷油 动力下降、加速迟缓、怠速不稳定、
动喷油器堵塞
量少，喷油雾化不良 容易熄火、发动机不能工作或不稳定
电磁线圈或内部线路 连接处断路
电动喷油器密封不严
电动喷油器阀口积污
电动喷油器不喷油 电动喷油器漏油
喷油量减少
发动机工作不稳定或不工作
油耗上升、排气管放炮、发动机起动 困难、冒黑烟
1、实训目标 2、实训资源（设备、材料、工量具等） 3、实训注意事项 4、实训步骤 5、项目评分标准
项目四 汽油机电控系统怠速控制系统检测与诊断……………………………11
1、实训目标 2、实训资源（设备、材料、工量具等） 3、实训注意事项 4、实训步骤 5、项目评分标准
项目五 汽车油机排放控制电控系统的检测与诊断……………………………13
5）拆卸油压表 释放燃油系统的油压；拆下蓄电池负极搭铁线；拆下油压表；重新装好抽管接头；接好
蓄电池负极搭铁线；预置燃油系统的油压；检查油管各处有无漏油。
2、检测燃油泵、喷油器及其控制电路
1）检测燃油泵 用万用表欧姆档测量电动燃油泵上两个接线端子间的电阻，即为电动燃油泵直流电动机
线圈的电阻，其阻值应为 2～3Ω（20℃时）。如电阻值不符，则须更换电动燃油泵。
头上，或用三通接头接在燃油管道上便于安装和观察的任何部位。
图 1-1 油压表安装示意图
4
3）燃油压力的测量 打开燃油压力表开关，起动发动机并怠速运转，测量此时的燃油压力，桑塔纳 2000GSi
AJR 发动机正常值约为 250kPa。缓慢开大节气门，测量此时的燃油压力，桑塔纳 2000GSi AJR 发动机燃油压力应在 280～300kPa 之间跳动。
甘肃省《现代汽车发动机电控技术》(交通版)实训指导书：实训三 燃油压力调节器的检测
实训三、燃油压力调节器的检测一、目的和要求1、掌握燃油压力调节器的结构与工作原理。
2、了解燃油压力调节器的常见故障。
3、掌握燃油压力调节器的检测方法。
二、实训课时4课时三、实训器材1、工具：常用工具1套、燃油压力表两个。
2、设备：桑塔纳2000轿车AJR型发动机、别克电喷发动机故障实训台各一台，桑塔纳2000轿车各一辆。
四、原理与应用1、功用：油压调节器的功用是根据进气歧管压力的变化来调节进入喷油器的燃油压力，使两者保持恒定的压力差，这样，从喷油器喷出的燃油量便只取决于喷油器的开启时间。
使ECU能通过控制喷油时间的长短来精确地控制喷油量。
2、安装位置：油压调节器一般安装在燃油分配油管的一端，它可使燃油压力调节在250～350kPa范围内。
3、结构和工作原理：它有一个金属外壳。
簧室内有一根通气管与进气歧管相连，使供油系统中的油压不仅取决于弹簧预紧力，而且还取决于进气歧管内的气体压力。
当输入的燃油压力高于弹簧预紧力与进气歧管压力之和时，燃油推动膜片，向上压缩弹簧，打开回油阀，使部分燃油流回油箱，油路中的油压降低；当燃油压力低于弹簧预紧力和进气歧管压力之和时，回油阀关闭，油压升高。
这样，喷油压力随进气歧管的压力而变化，从而使喷油压力与进气歧管压力之差值保持不变。
五、实训步骤：1、燃油系统压力释放的方法：①起动发动机，维持怠速运转。
②拔下油泵继电器或油泵的电源接线，起动发动机，使发动机自行熄火。
③再使发动机起动2-3次，即可完全释放燃油系统压力。
④关闭点火开关，装上油泵继电器或电动燃油泵电源接线。
2、燃油压力调节器的检测：1）、燃油系统压力的检查：在进行燃油系统压力的检查时，首先按要求安装好燃油压力表（简称油压表）；油压表可以安装在汽油滤清器油管接头、燃油分配管进油接头处，或用三通接头接在燃油管道上便于安装和观察的任何部位。
测试项目：2）、供油压力指发动机怠速运转中燃油系统的实际工作油压，正常油压值在0.25～0.35MPa。
2024实训教案《汽车电控发动机检修》
01实训课程介绍Chapter课程背景与目标课程背景课程目标教学内容与要求教学内容教学要求教学方法与手段教学方法本课程采用理论与实践相结合的教学方法，注重学生的实际操作能力和技能培养。
通过讲解、示范、操作、指导等多种方式，使学生掌握电控发动机的检修技能。
教学手段本课程采用多媒体教学手段，利用课件、视频、实物等教学资源，使学生更加直观地了解电控发动机的结构和工作原理。
同时，利用仿真软件和实际操作台架，模拟电控发动机的故障现象和检修过程，提高学生的实际操作能力。
课程安排与时间课程安排课程时间02汽车电控发动机基础知识Chapter电控发动机概述电控发动机的定义采用电子控制单元（ECU）对发动机进行精确控制的系统。
电控发动机的发展历程从传统的机械控制向电子控制转变，提高燃油经济性和排放性能。
电控发动机的优势提高动力性、经济性、排放性和驾驶舒适性。
电控系统组成与原理传感器电子控制单元（ECU）执行器电控系统工作原理01020304传感器损坏或线路故障，导致ECU 接收错误信号。
传感器故障ECU 内部损坏或程序错误，导致发动机控制失常。
ECU 故障执行器损坏或线路故障，导致发动机无法精确控制。
执行器故障如电源线路故障、接地不良等，也可能导致电控系统失效。
其他故障常见故障类型及原因检修工具与设备介绍诊断仪示波器万用表其他工具03实操技能训练：故障诊断与排除Chapter故障诊断流程与方法故障诊断基本流程故障诊断方法传感器故障执行器故障控制系统故障030201常见故障案例分析实际操作演示与指导实操工具与设备介绍01实操演示02实操指导031 2 3实践任务布置实践过程指导实践成果评估学生动手实践环节04维护保养知识普及Chapter01020304保持发动机舱清洁检查管路与连接件检查油液液位检查电控系统电控发动机日常保养要点按照厂家推荐的保养周期，定期更换机油及机油滤清器，保证发动机润滑良好。
定期更换机油及滤清器检查并更换空气滤清器检查并更换火花塞检查并更换燃油滤清器定期检查空气滤清器是否堵塞，如有必要及时更换，确保发动机进气顺畅。
《发动机电控技术》实验指导书—本科2009—定
《发动机电控技术》实验指导书专业名称：热能与动力工程实验一桑塔纳电喷发动机的认识（2学时）课程名称：发动机电控技术实验时数：2学时实验性质：综合性一、实验目的1. 认识发动机的电控系统的组成；2. 掌握电控发动机的工作原理；3. 了解电控发动机专用解码仪的结构4. 掌握人工读取和清除桑塔纳车系故障码的方法5.掌握电控发动机的诊断方法二、实验设备及仪器1、设备与器材的准备(1)桑塔纳2000型时代超人电喷发动机实训台台架一套(2)桑塔纳车型电喷发动机实训教学展板(3)解码仪一套（元征X-431 、车博仕或金德K-81 ）数字万用表一个(4)常用工具一套2、设备与器材的使用1) 万用表的使用万用表尤其是数字万用表是现代电器设备维修中必不可少的设备，数字万用表可用于测量电路的电流、电压、导线的通断、负载的阻值，二极管的正反向电阻，三极管的性能、电容器的容量。
在测量电子电路时，要求万用表的输入阻抗在10M以上，较好的数字万用表都可以达到这一要求。
使用高阻万用表接入电路不会影响电路状态，可以避免损坏含有计算机电路的电子器件。
指针式模拟万用表的输入阻抗较小，测量时会影响电路中的电流，在计算机控制的电路中，较大的电流有可能会烧坏集成电路。
测量方法如下：(1) 测量前，先判断被测件要测量什么内容，电流、电压、阻值、容量等。
(2) 针对不同的测量目的，选择测量挡位。
(3) 读数。
使用注意事项：(1）检查电路通断时，应将功能开关拨到“蜂鸣器”档，而不要像模拟式万用表那样用电阻档。
测量时只要没有听到蜂鸣声，即可判断电路不通。
（2）测量小阻值电阻时，应先将两表笔短路，读出表笔连线的自身电阻（一般为0. 2～0.3欧），以对被测阻值作出修正。
（3）电阻档有过电压保护功能，瞬间误测规定范围内的电压不会造成损坏。
例如，D T-830型数字式万用表电阻档最大允许输入电压（直流或交流峰值）为250伏，这是误用电阻档测量电压时仪表的安全值，但不可带电测量电阻。
汽车发动机电控技术试验指导书
汽车发动机电子控制系统认识实验一一、目的和要求．掌握发动机电子控制系统总体组成； 1 2．区分与识别发动机电子控制系统的主要传感器、执行器； 3．掌握发动机电子控制系统的工作原理。
二、实验器材 1套。
1.工具：常用工具 2.设备：大众时代超人发动机实训台架一套。
三、发动机电子控制系统认识发动机电子控制系统示意图 1.电动燃油泵 2.燃油滤清器 3.活性炭罐电磁阀 4.活性炭罐 5.带输出驱动级的点火线圈 6.凸轮轴位置传感器7.喷油器8.燃油压力调节器9.节气门控制组件10.空气流量计11.氧传感器12.冷16.发动机控制单元15.进气温度传感器却液温度传感器13.爆震传感器14.曲轴位置传感器电喷汽车的发动机控制，是由发动机电子控制系统来完成的，其主要功能是控制进气量与喷油量的空燃比、喷油时刻与点火时刻。
除此之外，还控制发动机的冷热车起动、怠速转速、最大转速、废气再循环、二次空气喷射、爆震、电动燃油泵、故障自诊断以及给其它电控系统发送状态信号等功能。
其工作性质是采集发动机各部位的工况信号，根据采集到的信号计算确定最佳喷油量、最佳喷油时刻和最佳点火时刻。
发动机电子控制系统的组成：由传感器、电控单元和执行器三部分组成。
传感器是一种信号检测与转换装置，安装在发动机的各个部位，其功能是：检测发动机运行状态的各种电量参数、物理量和化学量等，并将这些参量转换成计算机能够识别的电量信号输入电控单元。
电子控制单元俗称电脑，简称ECU，是发动机电子控制系统的核心部件，其功能是：根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻等进行实时控制。
执行器是控制系统的执行机从而使发动机处于最佳的运行状态。
完成具体的控制动作，接受电控单元的控制指令，其功能是：构，桑塔纳2000轿车AJR型发动机控制系统的主要组成部件四、实验步骤1.由辅导教师讲解时代超人型发动机电喷发动机电子控制系统的总体组成。
按照挂图或者用发动机台架上的实物、示教板上的实物来讲解汽车发动机电子控制系统的总体组成。
