ABS原理及其故障诊断
ABS工作原理及检修
ABS工作原理及检修ABS，即防抱死制动系统（Antilock Braking System），是一种现代化的汽车制动系统，它在紧急制动情况下能有效地防止车轮抱死，提高制动力的稳定性和操控性。
下面将对ABS的工作原理及检修进行详细介绍。
ABS的工作原理：ABS系统主要包括传感器、控制单元、液压控制装置以及制动装置等四个主要部分。
1.传感器：传感器通常安装在车轮上，用于监测车轮的转速。
传感器会不断地检测每个车轮的转速，并将这些信息传输给控制单元。
2.控制单元：控制单元是ABS系统的核心，负责对传感器传来的车轮转速信息进行比较和处理。
当发现一些车轮的转速比其他车轮低时，控制单元会判断车轮即将抱死，并采取相应的控制策略。
3.液压控制装置：液压控制装置主要包括电动泵、油气分配阀、回油阀等。
当控制单元判断一些车轮即将抱死时，液压控制装置会迅速调节液压系统的压力，以调整制动力的大小，从而避免车轮的抱死。
4.制动装置：制动装置是ABS系统的执行部分，它由制动盘（或制动鼓）、制动片和制动液等组成。
当液压控制装置调整完制动力大小后，将合适的液压作用于制动片上，使制动片与制动盘或制动鼓紧密接触，从而实现制动的目的。
在实际工作中，ABS系统的工作流程如下：当车辆运行时，ABS系统会不断地检测车轮转速，一旦发现一些车轮即将抱死，控制单元会判断并采取相应的控制策略。
其控制策略主要包括三个主要步骤：1.刹车施加：一旦控制单元判断一些车轮即将抱死，它会迅速断开该车轮的制动，防止车轮抱死。
同时，控制单元会向液压控制装置发送指令，调节液压压力的大小。
2.刹车释放：当控制单元判断车轮的转速恢复正常时，它会重新施加制动，使车轮继续制动。
这个过程会一直循环进行，直到车辆完全停下来。
3.避免方向异常：在ABS工作的同时，控制单元还会根据传感器的数据矫正车辆的方向，保证驾驶员的操控稳定性。
ABS的检修：对于ABS系统的检修，一般需要注意以下几个方面：1.传感器的清洁：定期对传感器进行清洁，防止灰尘、油污等对传感器的影响，保证传感器的正常工作。
ABS的基本工作原理与故障诊断
ABS的基本工作原理与故障诊断ABS（防抱死制动系统）是一种通过控制车轮防止车辆在紧急制动时抱死的先进技术。
它通过感知车轮的速度和制动力来进行控制，以使车辆在紧急制动时保持稳定，避免车轮的抱死现象产生。
下面将详细介绍ABS 的基本工作原理以及故障诊断。
1.速度传感器：ABS系统通过车轮上的速度传感器来感知每个车轮的转速。
这些传感器通常安装在车轮轮毂上，与车轮一起旋转。
2.控制单元：ABS系统还包括一个控制单元，它通过读取速度传感器的数据来监控每个车轮的转速，并根据转速差异来判断车辆是否有抱死风险。
3.压力调节器：ABS系统还配备了压力调节器，用于控制制动压力。
当系统检测到车轮即将抱死时，它会通过调整制动压力来减轻车轮的制动力，以保持车轮转动。
4.减震器：ABS系统还配备了减震器，它通过减缓制动液的压力变化来减少制动防卫。
这样可以减轻车轮制动过程中的震动和噪音，提高制动的平稳性和稳定性。
当车辆发生紧急制动时，ABS系统会自动启动，其工作流程如下：1.意识到紧急制动：当驾驶员突然踩下制动踏板时，ABS系统会立即意识到车辆可能正在进行紧急制动。
2.监测车轮速度：ABS系统通过速度传感器监测每个车轮的转速，以确定是否有一些车轮即将抱死。
3.控制制动压力：当系统检测到车轮即将抱死时，它会调整制动压力，通过减轻制动力来防止车轮抱死。
这样可以保持车辆的稳定性和制动效果。
4.控制减震器：ABS系统通过控制减震器来减少制动液的压力变化，以减少车轮制动过程中的震动和噪音。
5.监控恢复：一旦驱动条件恢复正常，ABS系统会恢复到正常的制动状态，并监测车轮的转速以确保系统正常工作。
ABS故障诊断主要基于以下两个方面：1.故障代码：ABS系统故障时，控制单元会生成故障代码，通过与故障代码列表对比，可以帮助确定故障类型和位置。
在现代汽车中，可以通过OBD（车载诊断）接口来读取故障代码。
2.传感器检查：ABS系统的传感器是故障的常见原因之一、可以通过检查传感器的电气连接和读取传感器的输出信号来判断其是否正常工作。
汽车防抱死系统的原理与故障诊断
汽车防抱死系统的原理与故障诊断
一、汽车防抱死系统（Anti-lock Braking System，简称ABS）的原理
具体而言，汽车防抱死系统包括传感器、控制器和液压系统。
传感器通过感知车轮的转速，并将此信息传送给控制器。
控制器比较不同车轮之间的转速差异，一旦发现一些车轮即将抱死，就会立即采取措施。
当一些车轮即将抱死时，控制器会迅速减小对应车轮的制动压力，使其保持在抱死临界点之下。
同时，对于其他车轮，控制器会增加其制动压力，以增加制动效果。
这种调节过程是实时进行的，以使车辆在急刹车时保持稳定。
二、汽车防抱死系统的故障诊断
1.故障灯显示：当汽车防抱死系统出现故障时，车辆仪表盘上的ABS 故障灯会亮起。
这种情况下，驾驶员应立即检查并修复故障。
2.故障码读取：经过专用的故障码读取设备（OBD-II扫描仪等）连接到汽车的诊断接口，可读取系统存储的故障码。
故障码可以告诉修理师傅系统具体出了什么问题，从而进行相应的维修。
3.检测传感器和控制器：故障时，可能是传感器或控制器出现故障。
此时需要检测传感器和控制器的工作状态。
例如，可以通过多用表检测传感器是否工作正常，或者通过查看控制器的继电器和电路板是否有异常。
总结：
汽车防抱死系统通过感应车轮的转速，并实时监控并调节制动压力，防止车轮在急刹车时抱死，保持车辆稳定。
在故障诊断方面，可以通过故
障灯显示、故障码读取以及检测传感器和控制器等方法来确定故障原因，
并进行相应的修复。
这对保障驾驶安全和提高制动系统性能具有重要意义。
ABS故障诊断教学课件
➢ 转速传感器 ➢ 制动压力调节器（电磁阀、
电动油泵和储液室） ➢ ECU ➢ ABS警示装置
❖2、工作原理
ABS工作原理与故障诊断
• 汽车的制动分为普通制动和紧急制动。 • 在普通制动过程中，ABS系统不工作 ； • 在紧急制动过程中，ABS系统参与工作。ECU根据
ABS工作原理与故障诊断
（１）电动油泵 给整个液压系统提供高压制动液。
1-控制开关； 2-警告开关； 3-限压阀； 4-出油口； 5-单向阀； 6-滤芯； 7-进油口； 8-电动机
ABS工作原理与故障诊断
（2）储能器 • 位于电磁阀和回油泵之间，从制动轮缸来的制动液进
入储能器，进而压缩弹簧使储能器液压腔容积变大， 暂时储存制动液。
• 电动油泵也不工作，受制 动踏板控制的制动液压由 主缸直通轮缸，各制动轮 缸到储液器的制动管路都 处于封闭状态。
ABS工作原理与故障诊断
（b）制动压力保持阶段
➢若车轮趋于抱死， ECU使进油电磁阀 通电，关：制动液 不进入轮缸； ➢出油电磁阀仍未通 电，关：制动液不 流出。
ABS工作原理与故障诊断
ABS工作原理与故障诊断
• ABS系统共性： • １、ABS系统在车速较低（<10km/h）时不
起作用 ； • 2、制动车轮没有趋于抱死时，制动系统的动
作过程与普通制动相同。 • 3、具有自诊断功能。
ABS工作原理与故障诊断
思考：ABS系统的优点有哪些？
１、增加了汽车的行驶稳定性 。（横向） ２、增强了制动效能，缩短了制动距离。（纵向） ３、延长了轮胎的使用寿命。 （滑动率） ４、使用方便，工作可靠。 （自动）
ABS工作原理与故障诊断

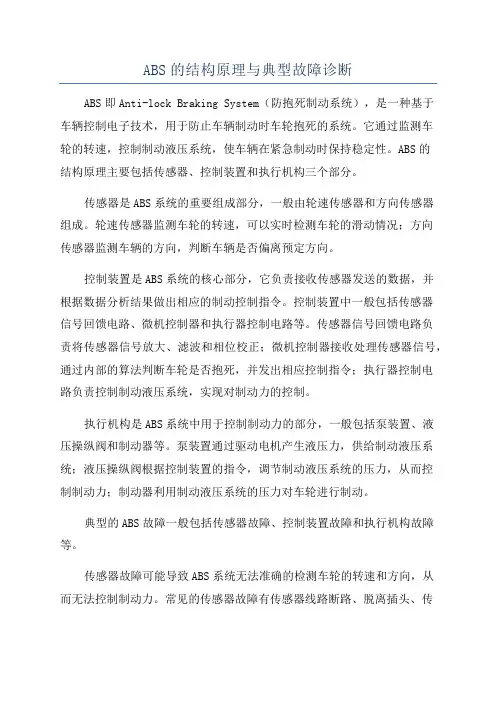

ABS的结构原理与典型故障诊断
ABS的结构原理与典型故障诊断ABS即Anti-lock Braking System（防抱死制动系统），是一种基于车辆控制电子技术，用于防止车辆制动时车轮抱死的系统。
它通过监测车轮的转速，控制制动液压系统，使车辆在紧急制动时保持稳定性。
ABS的结构原理主要包括传感器、控制装置和执行机构三个部分。
传感器是ABS系统的重要组成部分，一般由轮速传感器和方向传感器组成。
轮速传感器监测车轮的转速，可以实时检测车轮的滑动情况；方向传感器监测车辆的方向，判断车辆是否偏离预定方向。
控制装置是ABS系统的核心部分，它负责接收传感器发送的数据，并根据数据分析结果做出相应的制动控制指令。
控制装置中一般包括传感器信号回馈电路、微机控制器和执行器控制电路等。
传感器信号回馈电路负责将传感器信号放大、滤波和相位校正；微机控制器接收处理传感器信号，通过内部的算法判断车轮是否抱死，并发出相应控制指令；执行器控制电路负责控制制动液压系统，实现对制动力的控制。
执行机构是ABS系统中用于控制制动力的部分，一般包括泵装置、液压操纵阀和制动器等。
泵装置通过驱动电机产生液压力，供给制动液压系统；液压操纵阀根据控制装置的指令，调节制动液压系统的压力，从而控制制动力；制动器利用制动液压系统的压力对车轮进行制动。
典型的ABS故障一般包括传感器故障、控制装置故障和执行机构故障等。
传感器故障可能导致ABS系统无法准确的检测车轮的转速和方向，从而无法控制制动力。
常见的传感器故障有传感器线路断路、脱离插头、传感器内部故障等。
诊断传感器故障可以通过检查传感器的连接状态和检测传感器的输出信号来进行。
控制装置故障主要包括电路故障和算法故障。
电路故障可能导致控制装置无法正常接收和处理传感器信号，从而无法控制制动力。
算法故障可能导致控制装置误判车轮抱死情况，导致制动力不准确。
诊断控制装置故障可以通过检查控制装置的电路连接状态和使用诊断仪对控制装置进行检测。
执行机构故障可能导致制动液压系统无法正常工作，从而无法实现对制动力的控制。
ABS系统原理与故障分析
ABS系统原理与故障分析摘要：本文主要介绍了ABS基本结构和工作过程、ABS系统的检修、ABS的常见故障与分析，促进人们从理论层面上认识这类控制系统的控制特点。
关键词：ABS工作过程故障检测故障分析一、ABS系统工作过程下面是典型的ABS系统结构图，它的工作过程可以分为常规制动、制动压力保持、制动压力减少和制动压力增大等阶段。
1.常规制动阶段。
在常规制动阶段，ABS并不介入制动压力控制，调压电磁阀总成中的各进液电磁阀均不通电而处于开启状态，各出液电磁阀均不通电而处于关闭状态，电动泵也不通点运转，制动主缸至制动轮缸的制动管路均处于畅通状态，而各制动轮缸至储液器的制动管路均处于封闭状态，各制动轮缸的压力将随制动主缸的输入压力而变化。
此时的制动过程与一般制动系统的制动过程完全相同。
2.制动压力保持阶段。
在制动过程中，电子控制单元根据车轮转速传感器输入的车轮转速信号判定有车轮抱死时，ABS就进入防抱死制动压力调节过程。
例如，电子控制单元发现右前轮趋于抱死时，电子控制单元就使控制右前轮制动压力的进液电磁阀通电，使右前进液电磁阀转入关闭状态，制动主缸输出的制动液不再进入右前制动轮缸。
此时，右前出液电磁阀仍未通电而处于关闭状态，右前制动轮缸中的制动液也不会流出，右前制动轮缸的制动压力就保持一定，而其他未抱死车轮的制动压力仍会随制动主缸输出压力的增大而增大。
3.制动压力减少阶段。
如果在右前制动轮缸的制动压力保持一定时，电子控制单元判定右前轮仍趋于抱死，电子控制单元又使右前出液电磁阀也转入开启状态，右前制动轮缸中的部分制动液就会经过处于开启状态的出液电磁阀流回储液器，使右前制动轮缸的制动压力迅速减少，右前轮的抱死趋势将开始消除。
4.制动压力增大阶段。
随着右前制动轮缸制动压力的减少，右前轮会在汽车惯性力的作用下逐渐加速，当电子控制单元根据车轮转速传感器输入的信号判断右前轮的抱死趋势已经完全消除时，电子控制单元就使右前进液电磁阀和出液电磁阀都断电，使进液电磁阀转入开启状态，使出液电磁阀转入关闭状态，同时也使电动泵通电运转，向制动轮缸泵送制动液，由制动主缸输出的制动液和电动泵泵送的制动液都经过处于开启状态的右前进液电磁阀进入右前制动轮缸，使右前制动轮缸的压力迅速增大，右前轮又开始减速转动。
ABS的结构原理与典型故障诊断
ABS的结构原理与典型故障诊断id=best-answer-content1 “ABS”中文译为“防抱死刹车系统”。
它是一种具有防滑、防锁死等优点的汽车安全控制系统。
ABS是常规刹车装置基础上的改进型技术，可分机械式和电子式两种。
机械式ABS的结构简单，主要是一个机械阀，利用阀体内一个橡胶气囊对刹车压力的反馈来不断放松、制动，从而达到轮胎不抱死的结果，目前一些国产皮卡和低档客车大部分采取了这种装置。
电子式ABS是由轮速传感器、线束、电脑、ABS液压泵、指示灯等部件构成，能根据每个车轮的摩擦力、转速、转弯角度和车身倾斜度等来向车子的电脑系统发出信号，由电脑分配刹车力度频率，控制发动机扭力输出，对每个车轮施加不同的刹车力度，从而达到科学合理分配制动力的效果，有效地克服紧急刹车时车辆跑偏、侧滑、甩尾现象，防止车身失控等情况的发生。
知道了ABS的工作原理，驾车人士就应从以下几方面操纵有ABS系统的车辆：1、要保持足够的刹车距离。
当在良好的路面上行驶时，至少要保证离前面的车辆有三秒钟的制动时间，在不好的路面上行驶时，要留给制动更长时间。
2、由于ABS紧急刹车时车轮不抱死，前轮仍有导向作用，司机可以边刹车边打方向盘进行紧急避险。
3、切忌反复踩制动踏板。
很多开旧式液压刹车系统车辆的驾驶员习惯刹车时反复踩制动踏板，在驾驶ABS汽车时是极不可取的，反复踩制动踏板会使ABS时通时断，导致制动效能减低和制动距离增加。
实际上，ABS本身会以更高的速率自动增减制动力，并提供有效的方向盘可控能力。
4、ABS刹车时，刹车分泵的高速收放动作会使高压的制动液被频繁挤压，产生一定的声音，制动踏板也会有抖动和顶脚现象。
此时不要被这种现象困扰，要毫不犹豫，用力直接把刹车踩到底，不能放松。
5、ABS车轮传感器及齿圈均安装在各个车轮上，所以要经常保持传感器探头及齿圈的清洁，防止有泥污、油污特别是磁铁性物质沾附在其表面，从而导致传感器失效或输给计算机的信号错误而影响ABS系统的正常工作。
汽车ABS工作原理及故障诊断
汽车ABS⼯作原理及故障诊断Anti—lock Brake System，通常称作汽车防抱死制动系统，简称ABS。
它是运⽤电脑控制制动⼒的⼀种主动安全装置，其作⽤是在汽车制动时，防⽌车轮抱死在路⾯上滑动、侧滑及甩尾，以提⾼汽车制动过程中的转向控制能⼒，使汽车制动更为安全有效，减少车辆事故的发⽣。
在制动时，ABS将车轮滑移率控制在20%左右，以达到最佳的制动效果。
ABS在常规制动系统的基础上加装了电控单元（ABS ECU）、制动压⼒调节装置、轮速传感器、制动开关及报警灯等。
1 ABS⼯作原理每个车轮上都安装⼀个轮速传感器，ABS ECU根据各轮速传感器的信号对各车轮的运动状态进⾏监测和判定，并形成相应的控制指令。
制动压⼒调节装置主要由调节电磁阀、液压泵及储液器等组成⼀个独⽴的整体，通过制动管路与制动主缸和各制动轮缸相连。
制动压⼒调节装置受ABS ECU控制，对各制动轮缸的制动⼒进⾏调节。
（1)普通制动模式即常规制动模式，ABS不起作⽤，这样来⾃制动主缸的制动液就经进油电磁阀进⼊制动轮缸，制动轮缸的压⼒随着制动主缸的压⼒变化⽽变化，即制动主缸可随时控制制动压⼒的增减。
（2 ）保压制动模式当制动压⼒升⾼到车轮出现抱死趋势时，ABS ECU发出指令使电磁线圈通⼊较⼩的电流，电磁阀中的柱塞移⾄中间位置，所有通道都被关闭，此时制动轮缸内的制动压⼒保持原有状态。
（3）减压制动模式若制动压⼒保持不变，车轮有抱死倾向时，ABS ECU发出指令，使电磁线圈通⼊较⼤的电流，电磁阀中的柱塞在电磁⼒的作⽤下，移⾄上端。
此时制动主缸和制动轮缸的管路被切断，并将制动轮缸的管路与通向储液器的管路接通，制动轮缸的制动液就流⼊储液器，从⽽使有抱死倾向的车轮被释放，车轮转速开始上升。
同时启动液压泵，将流回储液器的制动液加压后输送到制动主缸，为下⼀个制动周期做好准备⼯作。
（4 ）增压制动模式当被释放的车轮转速增⼤到⼀定值后，ABS ECU发出指令，使电磁线圈断电，电磁阀中的柱塞⼜回到普通制动模式时的初始位置。
项目5：ABS系统故障诊断与排除
选择万用表“交流电压2V”挡
选择“车型选择”菜单
选择“奥迪大众”菜单
选择“制动防抱死系统”菜单确认“电脑版本信息”来自选择“读取故障码”菜单
屏幕显示“故障代码”
选择“清除故障代码”菜单
记录该故障代码
关闭“点火开关”
选择万用表“2K欧姆”挡
测量“2”“3”号孔
打开点火开关至“2”挡
启动车轮“使车轮转动
将车轮转速调整到“300”转
④ABS控制单元与液压单元总成（含液压泵电动机）
（a）齿圈齿顶与传感器磁芯相对时 （b）齿圈齿隙与传感器磁芯相对时 图5-4 车轮转速传感器工作原理
图5-5 ABS控制单元与液压单元总成（含液压泵电动机）
插上解码仪接口到台架诊断座
打开点火开关
选择“汽车检测”菜单
选择“故障测试”菜单
选择“中国车系”菜单
汽车维修中级工项目
项目5：ABS系统故障诊断与排除
项目要求：
任务一 ABS的检测方法 任务二 分析防抱死制动系统常见故障的产生原因及排除方法
① ABS布置图，如图5-1所示｡
② ABS传感器､执行器及控制单元，如图5-2所示｡
③ABS轮速传感器传感器
图5-3a 后轮转速传感器及位置
图5-3b 前轮转速传感器及位置
ABS的原理与检修
ABS的原理与检修ABS是指防抱死制动系统（Anti-lock Braking System）。
它是一种先进的制动系统，可以防止车辆在紧急制动时车轮抱死，保持车辆操控稳定和制动距离短，提高车辆的安全性。
以下是ABS的原理和检修方法。
ABS的工作原理：ABS系统有多个主要部件，包括传感器、控制器和制动执行装置（如制动器和阀门）。
当车辆制动时，传感器会监测车轮的转速，并将信息传输给控制器。
控制器根据传感器的反馈信息，实时计算车轮的速度和车辆实际减速度。
如果控制器检测到任何一个或多个车轮可能抱死，它会通过调节制动器的压力来释放或重新施加制动力，以保持车轮的旋转状态，从而避免轮胎抱死。
ABS的检修方法：1.检查传感器：传感器是ABS系统的核心部件之一，负责监测车轮的转速。
检查传感器是否有损坏、脱落或污垢，如果有问题，需要修理或更换。
2.检查控制器：控制器是ABS系统的大脑，负责计算和控制制动压力。
检查控制器是否正常工作，如是否有电磁干扰、线路断开等问题。
3.检查制动器和阀门：制动器和阀门是ABS系统的执行装置，负责调节制动压力。
检查制动器和阀门是否有漏油、卡滞或损坏的情况。
4.检查传输系统：传输系统包括传感器和控制器之间的电线和连接器。
检查电线是否损坏、接触不良或接线正常。
5.清洁和维护：定期清洁ABS系统的各个部件，以保持其正常运行。
特别注意清洁传感器和传感器位置周围的区域。
6.故障诊断：如果ABS系统存在故障，可以使用故障诊断仪器来识别和修复问题。
故障诊断仪器可以扫描系统的错误代码，并提供相应的维修建议。
需要注意的是，ABS系统是车辆制动系统的重要组成部分，任何检修和维修工作都需要由合格的专业人员进行。
操作不当可能导致系统无法正常工作，影响车辆安全性。
因此，在进行ABS系统的维修和检修时，请确保找到合格的维修人员，并遵守相关的操作规范和安全措施。
ABS的故障诊断与排除
添加标题
添加标题
添加标题
故障原因：可能是ABS系统出现 故障，导致制动液泄漏或制动管 路堵塞。
注意事项：在排除故障前，应先 关闭ABS系统，以免对制动系统 造成更大的损害。
故障三：ABS泵不工作
故障现象：仪表盘上的ABS故障灯亮起，刹车时无ABS功能
故障原因：ABS泵内部故障或线路故障
排除方法：检查ABS泵的线路是否正常，更换ABS泵
ABS的故障诊
z
断与排除
XX,a click to unlimited possibilites
汇报人：XX
目录
01
添加标题
03 A B S 故 障 诊 断 方 法
05 A B S 维 护 与 保 养 建 议
02
ABS系统概述
04 A B S 常 见 故 障 及 排 除
06
案例分析
Part 01
添加章节标题
Part 02
ABS系统概述
ABS系统的组成
轮速传感器：监测车轮转速，将信号传递给ECU
ECU：电子控制单元，根据轮速传感器的信号计算车轮滑移率，并控制制动压力调节器
制动压力调节器：根据ECU的指令调节制动压力，实现防抱死制动 警告灯：当系统出现故障时，向驾驶员发出警告
ABS系统的工作原理
故障原因：制动液管路老化、密封件损坏或制动盘磨损严重等。
排除方法：检查制动液管路和密封件，更换损坏的部件，同时检查制动盘磨损情况，必要时更 换。
预防措施：定期检查制动系统，确保制动液管路和密封件完好无损，及时更换磨损严重的制动 盘。
Part 05
ABS维护与保养建议
定期检查建议
定期检查轮胎磨损情况
定期更换刹车油， 保证油液质量
ABS工作原理及检修
ABS工作原理及检修ABS（Antilock Braking System）系统，即防抱死刹车系统，是一种现代汽车安全技术，它通过控制车轮的制动力，可以防止车轮因过度制动而锁死，从而避免轮胎打滑，提高了车辆的制动性能和稳定性，避免了紧急刹车时的横向滑动。
但这个系统也可能会出现问题，因此我们需要掌握ABS系统的工作原理及检修方法。
ABS系统的工作原理ABS系统主要由传感器、控制单元、液压泵和执行器等部分组成。
其中，传感器主要用于感知车辆的运动状况，包括车轮的转速、转向、制动等，将这些信息传输给控制单元；控制单元则根据传感器的数据计算出最佳制动力度，并通过执行器控制液压泵来调节车轮的制动力，从而达到防止车轮过度制动而锁死的效果。
检修方法1.检查传感器传感器是ABS系统中最容易出现故障的部分之一，如果传感器失效，会导致ABS系统无法正常工作。
检查传感器时，需要仔细检查连接是否正常，传感器是否脱落或损坏，以及传感器的电阻是否在正常范围内。
2.检查控制单元控制单元是ABS系统的核心部分，它通过对传感器的信号进行计算和处理，控制车轮的制动力度。
如果控制单元损坏或故障，ABS系统就无法正常工作。
检查控制单元时，需要仔细检查连接是否正常，是否存在损坏或锈蚀等情况。
3.检查液压泵液压泵是ABS系统中的重要部分，它可以为车轮提供制动压力，并根据控制单元的信号来控制制动力度。
如果液压泵损坏或故障，就可能导致ABS系统无法正常工作。
检查液压泵时，需要仔细检查连接是否正常，是否存在漏油或损坏等情况。
4.检查执行器执行器是ABS系统中控制车轮制动力度的重要组成部分，如果执行器损坏或故障，就可能导致ABS系统无法正常工作。
检查执行器时，需要仔细检查连接是否正常，是否存在漏油或损坏等情况。
总结ABS系统的工作原理及检修方法是很重要的，只有通过了解这些知识，才能对ABS系统进行维护和保养，确保车辆的行驶安全。
如果您的汽车出现了ABS系统故障，可以尝试使用上述方法进行检修，如果问题无法解决，建议立即联系专业的汽车维修人员进行检修处理。
[VIP专享]ABS的基本工作原理与故障诊断
![[VIP专享]ABS的基本工作原理与故障诊断](https://img.taocdn.com/s3/m/5a3dd161aef8941ea76e05d6.png)
ABS的基本工作原理与故障诊断简介：关键字：工作原理故障一、ABS防抱制动系统系统概述随着世界汽车工业的迅猛发展，舒适性日益成为人们选购汽车的重要依据。
目前广泛采用的防抱制动系统（ABS）使人们对安全性要求得以充分的满足。
汽车制动防抱系统，简称为ABS，是提高汽车被动安全性的一个重要装置。
有人说制动防抱系统是汽车安全措施中继安全带之后的又一重大进展。
汽车制动系统是汽车上关系到乘客安全性最重要的二个系统之一。
随着世界汽车工业的迅猛发展，汽车的安全性越来越为人们重视。
汽车制动防抱系统，是提高汽车制动安全性的又一重大进步。
ABS防抱制动系统由汽车微电脑控制，当车辆制动时，它能使车轮保持转动，从而帮助驾驶员控制车辆达到安全的停车。
这种防抱制动系统是用速度传感器检测车轮速度，然后把车轮速度信号传送到微电脑里，微电脑根据输入车轮速度，通过重复地减少或增加在轮子上的制动压力来控制车轮的打滑率，保持车轮转动。
在制动过程中保持车轮转动，不但可保证控制行驶方向的能力，而且，在大部分路面情况下，与抱死〔锁死〕车轮相比，能提供更高的制动力量。
ABS与常规的制动系统相比有三个显著的扰点：1.车辆控制--装备有ABS的汽车驾驶员在紧急制动过程中，保持着很大程度的操纵控制。
在紧急制动过程中，用标淮制动器制动产生的打滑使驾驶员失去对车辆的控制。
ABS恢复稳定性并使驾驶员恢复对车辆的控制。
2.减少浮滑现象--潮湿、光滑道路和抱死车辆纵使形成被称为浮滑现象的状态，当车辆驾驶员行驶在具有一层水和油薄模的路面之上时，出现与浮滑现象相仿。
由于ABS减少了车轮抱死的机会，因此，也减少了制动过程中出现浮滑现象的机会。
改善了轮胎的磨损--使用ABS防止车轮抱死，消除了在紧急制动过程中轮胎平斑的可能性。
二、ABS发展历程ABS系统的发展可以追溯到本世纪初期，早在1928年制动防抱理论就被提出，在30年代机械式制动防抱系统就开始在火车和飞机上获得应用，博世（BOSCH）公司在1936年第一个获得了用电磁式车轮转速传感器获取车轮转速的制动防抱系统的专利权。
论文—ABS常见故障诊断与排除概述
第一章绪论1、1汽车防抱死制动系统的产生与发展汽车防抱死系统制动装置最早应用于飞机、铁路汽车，而在汽车上的应用则较晚。
1908年，J.E.Francis设计了一种装置，把它安装在机车上，能防止车轮的抱死现象，而且意外地发现制动距离也缩短了。
1936年，德国Robert Bosch 公司取得了ABS专利权。
1948年，美国的Westinghouse Air Brake公司开发了铁路机车专用的ABS装置。
1948年，波音公司生产的B-47飞机装上了Hydro Aire公司的ABS初期产品。
而ABS首次在汽车上的应用是1954年美国Ford公司将法国生产的民航机上的ABS应用在林肯牌轿车上。
1969年，福特汽车公司首先推出后二轮控制方式的防抱死制动系统，并在美国、日本的高级轿车上得到应用。
1978年，奔驰公司首次推出四轮控制的防抱死系统。
从此以后，防抱死制动系统在汽车上得到广泛应用，并得到突飞猛进的发展。
20世纪80年代初，仅在部分高级轿车上采用ABS，进入20世纪90年代后，在欧洲、美国、日本和韩国等国家，ABS的装车率大幅度提高，加之法规的推动作用，ABS已成为在汽车上的标准装备和选择装备。
我国对ABS的研究始于20世纪80年代初，目前国内一些院校、科研单位和生产厂商正加快技术攻关和技术引进步伐。
上海汽车制动系统有限公司引进并合资生产的ABS 产品于1997年顺利投产，其他也有个别厂家小批量生产。
目前国内研制生产的ABS产品中比较成熟的主要有FKX-AC1型、ABS121型和ABS141型等。
从1998年起,国产的奥迪、桑塔纳和富康等轿车,已普遍装上了ABS。
ABS将成为现代汽车的标准配置设备在汽车上广泛应用。
1、2汽车防抱死制动系统功能和特点汽车ABS系统的作用主要是指汽车在紧急制动过程中，防止制动力过大而使车轮抱死，使汽车丧失横向抗侧滑能力，并使前轮丧失转向操纵性能。
相对于传统制动系统而言，ABS系统具有缩短制动距离，制动时不影响转向性能，可改善轮胎磨耗情况，可提高汽车行驶的安全性等优点。
ABS系统的分析及常见故障
ABS系统分析及常见故障诊断摘要：汽车防抱死制动系统ABS能防止汽车在常规制动过程中由于车轮完全包死而出现的后轴侧滑、前轮丧失转向能力等现象，汽车采用防抱死系统目的是充分利用车轮与路面的附着力，保证最佳的制动状态。
本文着重介绍汽车ABS系统的控制方式及控制原理，主要车型的ABS系统组成、控制电路和故障检测方法。
关键词：防抱死控制方式控制原理故障检测防抱死制动系统（Anti-lock Braking System, ABS）能防止汽车在常规制动过程中由于车轮完全抱死而出现的后轴侧滑、前轮丧失转向能力等现象，从而充分发挥轮胎与路面间的潜在附着力，最大限度地改善汽车的制动性能，以提高汽车在制动过程中的方向稳定性和转向操纵能力，从而满足行车安全需要。
一、ABS系统的原理和优点ABS在汽车制动过程中，当车轮趋于抱死，及滑移率进入非稳定区时，迅速降低制动系统的压力，使车轮滑移率恢复到靠近理想滑移率的稳定区，通过自动、高频率地对制动系统压力进行调解，使车轮滑移率保持在理想滑移率附近的狭小范围内，以充分利用车轮与路面间纵向峰值附着系数和较高的横向附着系数，从而实现防止车轮抱死并获得最佳的制动性能。
（一）、滑移率对制动效能的影响1、滑移率汽车制动时，车轮的速度变慢，汽车车身的速度也随之降低，车轮处在机滚动有滑动的状态。
为了表征车轮纵向滑移量在车轮运动中所占的比例，引入滑移率的概念，滑移率λ的定义如下：λ =V rwV-*100% 式中：V-车轮中心的纵向速度，m/s;r-车轮滚动半径，m；w-车轮角速度，rad/s。
车轮在路面上纯滚动式，λ=0；车轮抱死时即在路面上纯滚动时，λ=100%；车轮在路面上边滚动边滑动时，0<λ<100%。
λ越大，纵向滑移在车轮运动中所占的比例越大。
汽车制动效能的高低主要反映在对地面最大附着系数的利用率上，附着系数ϕ与滑移率λ的关系如图1所示。
纵向附着系数ϕB随滑移率λ的增大急剧上升，并在λ=15%～30%时达最大值，若λ继续增大，纵向附着系数ϕB则逐渐减小。
ABS的诊断与维修
EBD=Electronic Brake force Distribution
电子制动力分配
EBA=Emergency Brake Assistance
紧急制动辅助
20
ABS扩展功能TCS
BTCS SFTC
功能： TCS可防止驱动轮不必要的滑转 保证前轮驱动汽车的转向能力；保证后轮
驱动汽车的方向稳定性 — 对于驱动桥来说起到了防滑差速器的作用 — 减少了轮胎磨损
77
初步检查/预检
1 确认你已经了解了用户的问题是什么 2 外观检查：制动液 泄漏 轮胎…… 3 通过试车;验证用户的问题;判断故障出现的车
辆状态
4 查询修理记录 技术通告
外观检查
故障灯检查
路试
IDS测试
78
ABS/EBD故障灯检查
1 任意电磁阀故障;两个灯都亮;且整个系统失效 2 ABS马达故障;ABS灯亮且失效;EBD灯不亮且正常 3 前轮轮速传感器有故障1或2个;ABS灯亮且
13
车轮的受力
14
制动滑移
λ=车速 轮速/车速 x 100% 轮速 = 车轮转速 x 车轮半径
临界 区
车轮抱死
稳定 区
非稳定 区
制动力附着系数
制动滑移率
15
ABS的控制区域
制动力系数
干燥沥青路面 干燥沥青路面 湿滑沥青路面
自由滚动
滑移率（λ）
雪地（沙砾）
冰面
抱死
16
开式ABS系统
17
闭式ABS系统
完全牵引力控制系统
BTCS
<40km/h 制动+扭矩控制
>40km/h 引擎扭矩控制
问题１ ：TCS在什么条件下才能工作 问题２ ：在年检时能不能打开TCS
ABS系统原理及故障排除
附件：21、ABS 系统简介ABS（Anti-lock braking system）是一个在制动期间监视和控制车辆速度的电子控制系统。
它的任务是防止由于制动力过大造成的车轮抱死（尤其是在光滑的路面上），从而使得即使全制动也能维持横向牵引力，保证了驾驶的稳定性和车辆的转向控制性以及主挂车制动协调性的最佳效果。
同时保证了可利用的轮胎和路面之间的制动摩擦力以及车辆减速度和制动距离的最优化。
ABS通过常规制动系统起作用，可提高车辆的主动安全性WABCO ABS满足ECE R13附件13的1类ABS的要求，即GB13594中规定的1类ABS要求。
ABS系统的优点：1.在紧急制动时保持了车辆方向的可操纵性；2.缩短和优化了制动距离。
在低附着路面上，制动距离缩短10%以上；在正常路面上，保持了最优的路面附着系数利用率-即最佳的制动距离。
3.减少了交通事故。
4.减轻了司机精神负担。
5.减少了轮胎磨损和维修费用2．ABS系统的组成：2.1 ABS 组成部件：ABS是许多部件组成的系统，其主要组成部件为：电子控制器(ECU)、齿圈、传感器、电磁阀、传感器和电磁阀导线、ABS警告灯、开关（主机厂可选）、用于缓速器控制的继电器（对于安装缓速器的车辆）、带保险的电源线和地线等。
如果增加ASR功能，则需要增加如下部件：1个ASR 指示灯、1个用于ASR的开关或按键、1个差动制动阀、1个双通单向阀、发动机控制接口等。
对于牵引车ABS系统，还必须带ISO7638电源，即提供挂车ABS的电源。
在驾驶室内，还需要增加挂车ABS指示灯。
2．2 ABS系统的布置取决于应用车辆的不同和对控制要求的差异，WABCO D型和E型 ABS有多种变型。
取决于ECU 安装位置差异，有驾驶室安装版本和车架安装版本。
目前在中国应用的全部是驾驶室安装版本。
按照ECU是否带ASR控制，分为基本型和全功能型。
基本型ECU主要的配置为4S/3M和4S/4M。
汽车防抱死系统的原理与故障诊断全解
汽车防抱死系统的原理与故障诊断全解ABS原理
ABS的主要原理是在制动过程中防止车轮抱死。
当刹车踏板被踩下时，ABS系统会监测每个车轮的速度，并通过阀门控制制动液的压力来调整制
动力。
如果一些车轮要抱死，ABS系统会迅速减小该车轮的制动力，然后
再增加制动力，以保持车轮既不抱死也不打滑。
这种循环控制使得驾驶员
能够保持对车辆的方向控制，并减少制动距离。
ABS故障诊断
1.故障灯提示：当ABS系统发生故障时，车辆的仪表盘上会出现一个ABS故障灯。
这是最常见的故障提示方式。
2.故障代码读取：通过连接诊断扫描工具，可以读取ABS系统中存储
的故障代码。
这些代码可以帮助确定问题的具体原因。
3.检查传感器：ABS系统使用轮速传感器来监测每个车轮的速度。
如
果传感器出现故障，系统将无法正常工作。
检查传感器的连接和电阻值，
可以判断传感器的工作状态。
4.检查阀门和泵：ABS系统中的阀门和泵用于控制制动液的压力。
如
果阀门或泵出现故障，系统无法正常调整制动力。
检查这些部件的运作情况，可以确定是否需要更换。
5.检查电器系统：ABS系统依赖于电器系统的正常工作。
检查电子控
制单元（ECU）和相关的线路，可以排除电气故障的可能性。
总结
汽车防抱死系统（ABS）采用一系列传感器、阀门和泵来实现对车轮制动力的调整，以避免车轮抱死。
通过合适的故障诊断方法，可以找到ABS系统故障的根本原因。
对于非专业人士来说，最好将故障检修工作交给专业技师进行处理，以确保ABS系统的安全和可靠性。
ABS常见故障诊断与排除
交通科技与管理85技术与应用1 ABS主要的系统结构及工作原理1.1 轮速传感器轮速传感器是用来检测车轮的转速，将电压信号传递给ABS ECU计算得出加速度对比来进行制动力调节。
主要有电磁感应式和霍尔式传感器两种，都是由传感器头与信号齿轮组合而成，信号齿轮在磁场中旋转时，齿顶与齿隙交替通过磁场时引起磁通量变化，从而在传感器头上产生电压信号。
1.2 减速度传感器部分车型，还装有减速度传感器。
G传感器有差动变压式、光电式等。
差动变压式：汽车行驶时，铁心位于线圈的中部；当汽车制动减速时，由于惯性作用铁心将会向前移，输出的信号就会发生变化。
光电式：汽车匀速行驶时，透光板处于静止状态。
当汽车制动时，透光板会因惯性摆动。
减速度越大透光板摆动幅度越大，输出的信号传输给ABS ECU，从而感知路面附着系数情况。
1.3 ABS泵总成系统ABS泵总成系统一般安装固定在发动机舱里面，由制动电控模块（ABS ECU）、液力控制单元（HCU）和ABS泵组合而成。
液力控制单元内设置能独立控制每个车轮制动压力的电磁阀，ABS ECU通过收集各种信号进行运算对比控制电磁阀，通过电磁阀调节制动器制动力。
在防抱死工作循环中，ABS泵从储液罐中泵出制动液，提供控制液压，但驱动制动分泵的压力来源仍然是制动总泵。
2 ABS的检修2.1 初步检查当ABS警告灯点亮或感觉到系统工作出现异常时，首先采用初步的检查方法，其具体检查步骤如下：检查驻车制动或驻车系统是否故障；制动液液面是否在储液罐上规定的刻度范围内；检查制动主缸、轮缸和制动油路等接头处是否有渗漏；测量蓄电池电压是否充足；ABS保险丝和继电器是否损坏，插接是否牢固或锈蚀；检查ABS ECU插头和轮速传感器插接器是否连接牢固可靠，以及搭铁情况；制动液液面开关插头是否插接牢固可靠、导线是否有破损和短路。
若这些检查还是检测不出，则要读取故障码，进行更深入的检测维修。
2.2 提取故障码使用故障诊断仪读取故障码-记录故障码-清除故障码-进行试车。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABS原理及其故障诊断
课程描述：
汽车防抱死刹车系统，简称为ABS，是提高汽车被动安全性的一个重要装置。
有人说汽车防抱死刹车系统是汽车安全措施中继安全带之后的又一重大进展。
汽车制动系统是汽车上关系到乘客安全性最重要的两个系统之一。
随着汽车工业的迅猛发展，汽车的安全性越来越为人们重视。
汽车防抱死刹车系统，是提高汽车制动安全性的又一重大进步。
可汽车防抱死刹车系统的工作原理是什么？如何快速诊断汽车防抱死刹车系统常见故障呢？
本课程将从实际情况出发，透过具体的案例，深入浅出的为您讲解ABS原理及其故障诊断。
解决方案：
他山之石，可以攻玉！
虽然不同4S店在诊断ABS常见故障时方法都不尽相同，但万变不离其宗。
下面我们从实战经验中总结一些方法流程，以便大家参考借鉴，少走弯路。
随着汽车工业的迅猛发展，ABS防抱死刹车系统被广泛运用于汽车上。
作为目前汽车上最先进、制动效果最佳的制动装置，它主要有车轮转速传感器、制动压力调节装置、电子控制装置、ABS警示灯组成。
ABS防抱死刹车系统由汽车微电脑控制，当车辆制动时，它能使车轮保持转动，从而帮助驾驶员控制车辆达到安全的停车。
这种防抱死制动系统是用速度传感器检测车轮速度，然后把车轮速度信号传送到微电脑里，微电脑
根据输入车轮速度，通过重复地减少或增加轮子上的制动压力来控制车轮打滑率，保持车轮转动。
其特点是能在最短的制动距离内停车，制动时汽车具有较高的方向稳定性。
在诊断ABS防抱死刹车系统常见故障时，我们先需要考虑影响其正常工作的机械原因。
一般来讲，车轮轴承的磁性环和轮速传感器的距离太远，会导致霍式轮速传感器无法检测到车轮速度，最终在ABS电脑中显示轮速传感器故障。
车轮上的磁性线圈太脏也会造成信号失准，在ABS电脑中会显示出车速传感器故障。
除了车辆机械原因外，一些线路问题也会导致ABS报故障。
比如：
一、连接各个传感器线束的损坏导致的故障；
二、轮速传感器自身寿命导致的故障；
三、由于轮速传感器和车身线束连接的插接器插接间的密封不良导致插接器内部进水，使得插接器的插片因为脏水导电的缘故而产生电阻，ABS无法检测到正常的轮速信号而报故障。
四、ABS泵电机的故障。
一般来说ABS泵电机的故障率比较低一般不会出现问题，要确定换ABS泵时一定要谨慎。
五、ABS电脑故障，ABS电脑一般不会出现故障，在排除其他所有元件以及线路故障以后方能怀疑ABS电脑的故障。
六、各个插接器连接松旷。
此外，还有一些原因也会导致ABS电脑报故障。
比如举升车辆着车会报故障；一侧车轮悬空、空转、打滑，ABS会报临时故障。
轮胎尺寸不一致也会报故障。
最后我们将这几部分的导图串在一起，就形成了“ABS原理及其故障诊断”！
或许文字的话大家并不是很清楚，我们可以看下面的思维导图，能让你更加形象的理解和明白ABS原理及其故障诊断。
