职业技能培训：注水泵工(技能操作)
高压注水泵实践培训教案
高压注水泵实践培训教案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高压注水泵实践培训教案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高压注水泵实践培训教案的全部内容。
高压注水泵实践培训教案提纲:1．以大港泵为例介绍柱塞式注水泵的结构和原理2．安装、试运、验收和质保规定3．泵的启动和运行安全操作4．停泵操作及注意事项5．注水泵的使用管理6．常见故障的检查和维修1．以大港泵为例介绍柱塞式注水泵的结构和原理目前，油田在用的柱塞式高压注水泵设备一般由以下四部分组成，形成了增压注水做功，高压管路安全保护和自控等完整功能。
产地有大港油田、潍坊、上海和宁波等。
现有以飞溅润滑方式的普通型，在普通型基础上增加了强制润滑的改进型和进一步对液力端进行改造,使泵工作为差动的液力平衡增注泵。
下面以大港泵为例做原理和结构介绍.驱动设备:用异步电机110KW或185KW通过一级皮带减速传动驱动注水泵动力端曲轴旋转。
动力端:由曲轴、连杆、十字头滑块和泵体组成的曲柄连杆机构。
把曲轴的旋转运动转换为十字头和柱塞杆的直线往复运动。
液力端：由泵头和密封涵组成。
泵头内分低压腔和高压腔,在设备运行时由组合阀座，进、排液阀和高压密封圈正常工作时分隔出来,通过容积变化实现抽汲和排水过程.用结构图和现场实物说明。
管路设施及电控附件：由过滤器，稳压球,安全阀、压力表以及变频调速系统或电控保护装置等组成。
2．安装、试运、验收和质保规定2．1 安装（一般由生产厂提技术要求，用户负责）：泵应安装在水平位置。
找正方法：取下大皮带轮及锥套，打开柱塞箱盖并取下柱塞连接卡子。
把水平仪放在曲轴及柱塞杆上（如图2）,调整泵座,找正水平，精度为0.05/1000。
水泵工技能培训计划
水泵工技能培训计划一、培训需求分析水泵工是一种高技能职业，需要具备良好的技术理论知识和实际操作能力，能够熟练掌握水泵的安装、维护、检修等技能。
随着水泵在农业、工业、市政等领域的广泛应用，对水泵工的技能要求也越来越高。
因此，培训水泵工成为当前的迫切需求。
1.1. 市场需求随着经济社会的发展，水泵工的需求逐渐增加。
农业、工业、市政等领域对水泵的需求量大，对水泵工的技能要求高，所以培训水泵工的市场需求非常明显。
1.2. 企业需求企业对于水泵工的需求主要体现在维护、检修、安装等方面，需要拥有一支技能过硬的水泵工队伍，以确保生产设备的正常运转和安全。
因此，企业对培养和培训水泵工的需求也非常迫切。
1.3. 人才需求随着水泵行业的发展，对于专业水泵工的需求也在逐年增加。
尤其是在一些大型工程项目中，对于水泵工的技能要求更加苛刻，因此需要大量高素质水泵工人才满足市场需求。
综上所述，水泵工的技能培训需求非常明显，而且市场潜力巨大。
因此，有必要开展一系列水泵工技能培训计划，加强水泵工的技能培训，提高水泵工的整体素质和实际操作能力。
二、培训目标本培训计划的培训目标明确，旨在培养一支水泵工队伍，具备以下几个方面的能力：2.1. 技术理论知识掌握水泵的相关技术理论知识，包括水泵的结构、原理、工作特点、分类等，能够了解水泵的运行原理和工作性能。
2.2. 操作技能具备水泵的操作技能，包括水泵的安装、调试、调速、维护、检修等操作技能，能够熟练掌握各种操作手法和技巧。
2.3. 安全意识具备良好的安全意识，能够正确使用水泵，保障水泵设备的安全运行，防止发生事故。
2.4. 团队合作具备团队合作精神，能够与团队成员协作配合，完成各项任务，提高工作效率。
2.5. 解决问题能够独立思考和解决一些常见故障和问题，具备一定的故障排除能力。
培训目标明确，培养出一支高素质的水泵工队伍，具备相关的理论知识和实际操作能力，为市场需求和企业用工提供专业技能支持。
注水泵培训资料
注水泵培训资料
一、结构特点：高压注水泵主要由动力端、液力端、传动部分、电
动机及其他保护装置组成，安装在同一底座上。
动力端主要由
泵体、曲轴、连杆、十字头等组成。
液力端主要由液缸体、柱
塞、填料函、导向套、进液阀、排液阀等组成。
传动部分由大、小皮带轮组成。
二、工作原理：电动机通过皮带轮带动泵曲轴旋转，曲轴带动连杆、
柱塞做往复运行。
当柱塞向后运动时，泵腔内容积扩大，压力
降低，排出阀关闭，进液阀打开，吸入液体；当柱塞向前运动
时，泵腔内的液体受到挤压，压力升高，进液阀关闭，排出阀
打开，排出液体。
柱塞不停的做往复运动，使泵达到了吸入和
排出的目的。
三、液力端主要零部件的作用：
1、O型密封圈：进、排液阀各两只密封圈，安装于阀底部和中部，
起密封作用，材质一般为------，如果密封圈损坏，将会影响泵
流量。
2、进液阀及阀座：配套使用，一般采用锥形阀，密封性能较好。
如果阀或阀座损坏，泵会打回流，引起吸入管线振动，泵流量
不足，压力表指针摆动过大。
3、进、排液阀弹簧、进、排液阀弹簧压盖：控制进、排液阀起跳
高度，如果损坏。
注水泵工课件(技能操作)
注水泵工的技能要求
01
02
03
04
基础理论知识
具备流体力学、机械原理等相 关基础知识，了解注水系统的
基本原理和流程。
实际操作能力
熟练掌握注水泵的操作、维护 和保养技能，能够独立完成设
备的安装、调试和维修。
故障诊断能力
具备对注水设备故障进行快速 诊断和排除的能力，能够根据 实际情况灵活处理各种问题。
案例二：注水系统的故障排除
压力波动
检查泵的进出口阀门是否正常，管道是否有堵塞或泄漏，以及泵 的转速和电机电流是否正常。
流量不足
可能是由于泵的叶轮或管道堵塞造成的，应检查并清理堵塞物。
噪音和振动
可能是由于泵的安装基础不牢固或管道支撑不正确导致的，应检查 并加固安装基础和调整管道支撑。
案例三：注水泵工的安全事故预防与处理
流程和措施。
掌握急救技能
注水泵工应掌握基本的急救技能， 如心肺复苏、止血等，以便在发生 事故时能够及时进行自救和互救。
及时报告事故
一旦发生事故，注水泵工应及时报 告相关负责人，并按照应急预案采 取相应的处理措施，防止事态扩大 。
05
注水泵工实际操作案 例分析
案例一：注水泵的操作与维护
注水泵的启动与关闭
个人防护
注水泵工在操作时应穿戴好个人防护用品，如防 护手套、防护眼镜和防护鞋等。
安全操作规程
严格遵守安全操作规程，严禁在泵运行时进行维 修和清理工作。
安全事故处理
如发生安全事故，应立即停泵并报告相关部门， 同时采取必要的应急措施，防止事故扩大。
THANK YOU
关闭
先慢慢关闭出口阀门，然后关闭电机，断开电源。在关闭出 口阀门后，应确保泵内液体完全排空，避免造成泵的损坏。

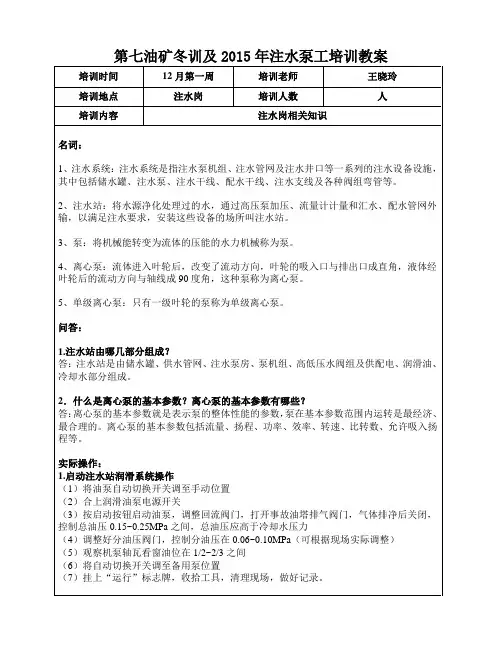

注水泵工培训教案.doc
第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案第七油矿冬训及2015年注水泵工培训教案本word为可编辑版本，以下内容请删除后使用，谢谢您的理解（2012·福州学业考）31.（9分）大雄的某一天是这样开始的：（1）闹钟响起，大雄匆匆起床。
这属于反射。
（2）经过了一夜，他感到了尿急了。
储存在膀胱中的尿液是由产生的。
（3）洗漱时，他从镜子里发现自己长出了胡子。
这是男孩生殖系统中的产生出雄性激素让身体发生了变化。
（4）大雄吃完牛奶和面包，背上书包出门。
这些动作是由骨骼肌牵动骨绕者活动完成的；早餐中的营养物质将主要在大雄消化道的里被消化，并吸收进入血液。
（5）一路小跑，他大口喘气，吸入的空气迅速在他呼吸系统的中发生了气体交换。
交换的结果，使血液中氧的含量。
（6）到校时，大雄心跳加速。
肺循环和循环正忙碌着，有机物和氧随血液源源不断地运往组织细胞，在细胞内的中完成呼吸作用，释放出的能量供应大雄的学习生活。
【解析】选。
本题综合考查人体生理卫生的知识。
水泵工操作培训计划
水泵工操作培训计划一、前言水泵是一种常用的设备，用于从地下水源或其他水体中抽水供应给建筑物、农田灌溉或工业生产等用途。
水泵的正常使用和维护对于保障水资源的有效利用和设备的长期稳定运行至关重要。
本培训计划将重点介绍水泵的操作技能、维护方法和故障排除，以提高水泵工的专业技能和维修水泵的能力。
二、培训目标通过本培训计划，参训人员将能够掌握以下技能：1. 了解水泵的基本原理和分类；2. 能够独立操作各种类型的水泵，并正确使用相关设备和工具；3. 能够识别水泵的常见故障，并采取相应的维修方法；4. 具备水泵的常规维护和保养技能，延长设备的使用寿命；5. 了解水泵的安全操作规范，掌握事故应急处理的方法。
三、培训内容1. 水泵的基本原理和分类- 水泵的工作原理及基本构造- 不同类型水泵的特点和适用范围- 水泵的参数和技术指标2. 水泵的操作技能- 水泵的安装与拆卸- 启动和停止水泵- 调节水泵的流量和扬程3. 水泵的维护方法- 检查水泵的运行状态- 清洗水泵和过滤器- 更换水泵的密封件和轴承4. 水泵的故障排除- 水泵运行中的常见故障原因分析- 故障排除的基本方法和技巧- 使用检测仪器对水泵进行故障诊断5. 水泵的安全操作规范- 水泵的安全操作流程和注意事项- 紧急情况下的水泵停机和救援措施- 水泵维护中的安全隐患及预防措施四、培训方式本培训将采用理论教学与实际操作相结合的方式进行，分为课堂授课和现场实训两个阶段。
1. 课堂授课- 通过多媒体演示、教学视频和案例分析等形式，对水泵的基本原理、操作技能、维护方法和安全规范进行讲解。
- 开展交流讨论和互动答疑，加深参训人员对水泵知识的理解和记忆。
2. 现场实训- 利用实际的水泵设备和模拟工作场景进行操作练习和案例演练。
- 由资深技术人员指导，对参训人员进行实时的操作指导和纠正，提高操作技能和维修能力。
五、培训时间安排本培训计划将持续5天，每天8个小时，包括课堂授课和现场实训两个阶段。
《注水工技能培训》课件
注水设备的操作与维护
注水泵的操作与维护
注水管线的操作与维护
了解注水泵的工作原理，掌握注水泵 的操作规程，定期对注水泵进行维护 保养。
了解注水管线的组成和连接方式，掌 握注水管线的操作规程，定期对注水 管线进行检查和保养。
储水设施的操作与维护
了解储水设施的结构和工作原理，掌 握储水设施的操作规程，定期对储水 设施进行清洗和维护。
2023
PART 05
案例分析与实践操作
REPORTING
典型案例分析
案例二
某煤层气田注水项 目
案例四
某油田二次注水项 目
案例一
某油田注水项目
案例三
某页岩气田注水项 目
案例五
某煤层气田二次注 水项目
实践操作流程与注意事项
实践操作流程 准备工具和材料
检查设备
实践操作流程与注意事项
安装注水管道 启动注水泵
参加注水行业交流活动，与同 行交流经验，拓展视野。
注水工培训计划与实施
培训目标明确
明确培训目标，针对注 水工的实际需求制定培
训计划。
培训内容全面
培训内容应涵盖注水工 所需的理论知识和实践 技能，注重理论与实践
相结合。
培训方式多样
采用多种培训方式，如 集中授课、实践操作、 案例分析等，提高培训
效果。
实践操作考核与评价
01
问题解决能力
02
安全意识和环保意识
评价标准
03
实践操作考核与评价
01
02
03
04
操作规范和流程符合要 求
数据记录准确性和完整 性
问题解决及时性和有效 性
安全和环保措施落实情 况
2023
注水泵工培训教案(49页)
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案
第七油矿冬训及2015年注水泵工培训教案。
注水泵培训(PPT 131页)
式中: Z---缸数 ,常用3或5 , D---柱塞直径 m , S---冲程、行程 m
n---冲次、往复次数 1/min ， ηv---容积效率，常用0.9-0.98
往复泵的特点
3）泵的压力取决于管路特性
由这一特性又导致往复泵在启动和操作过程中与离心泵 有重大区别： a、在泵的排出管路上必须设置安全阀，以保证排出压力 不高于它的额定值； b、泵启动前，必须把管路上的排出阀门全部打开，不允 许排出管路堵塞，以免造成设备或人身伤亡事故； c、往复泵允许降压使用，只不过没有充分发挥原设计的 功能而已；
往复泵的安装
1.2.3泵的进、排液管线安装应尽可能平直，尽可 能地减少弯管、阀门等以免增加泵的阻力和附 加应力。安全阀的放空管线，应便于观察安全 阀的工作状况，切勿埋入地下。管线安装好后， 应先用高压水或气清洗管线后，再投入使用。
1.2.4泵安装完毕，要检查泵的各部位螺栓是否松 动，检查皮带的松紧度，清洁泵的内外，并加 足规定牌号的润滑油，再检查电机接线是否完 好，做好启动前的准备。
往复泵的启动
2、泵的启动 2.1检查各部位的连接及螺栓有无松动现象。 2.2检查机座油池内的油位高度。 2.3检查皮带的松紧度，必要时进行调整。 2.4检查电动机及其接线是否完好，正确。 2.5用人力盘动皮带轮，使大皮带轮旋转2转以上，
大流量往复泵与多级离心泵对比
D280-100×6 多级离心泵
5200S-280/6 往复泵
GB9234机动往复 泵标准规定
流量
m3/h
280
280
出口压力 MPa
6
6
容积系数 %
95
98
92
注水工技能培训ppt课件
单位体积原油的质量称为原油的密度，单位kg/m3 ，常把密度大于 0.9*103 kg/m3的石油称为重油。
;
粘度是衡量液体流动性能的参数，石油中轻质油组分增加粘度降低，原油 冷却到失去流动性时的温度称为凝固点。凝固点大小与石油中重质组分含量有关。
有效孔隙体积是指在一定压差下被油气饱和并参与渗流的连通孔隙体积， 岩石总的孔隙体积和岩石的总体积的比值，称为绝对孔隙度（∮t=Vtp/Vty）。
;
砂岩的孔隙度大致在0.15—0.35之间，个别低于0.1，岩石孔隙毛细管孔 径大于0.5mm或裂缝宽度大于0.25mm的孔隙称为毛细管孔隙。按孔隙度的大小 将砂岩储层分为5级。
;
2、可采量是指从油、气的原地量中，预计可采出的油、气数量。在未发 现的情况下，称为可采资源量；在已发现的情况下，称为可采储量。
3、资源量是原地资源量和可采资源量的统称。 储量是地质储量和可采储量的统称。可采储量又是技术可采储量和经济可 采储量的统称。 4、技术可采储量指在给定的技术条件下，经理论计算或类比估算的最终 可采出的油、气数量。 5、经济可采储量是指在当前已实施的或肯定要实施的技术条件下，按当 前的经济条件(如价格、成本等)估算的可经济开采的油、气数量。 6、不可采量是原地量与可采量的差值。
的聚集。由于储集层岩性沿上倾方向尖灭与泥岩中或渗透
性逐渐变差而形成的圈闭，这种圈闭形成的油气聚集称为
岩性油气藏。
;
;
注水的优越性在于能保持地层压力，我国油田 目前主要采用注水开发方式进行开发。注水井布置 在含油边界线上，这种注水方式称为边缘注水。当 含油面积小，油层分布不规则，规则的面积井网难 以部署时采用不规则点状注水方式。
注水泵工、油田水处理培训课件
以防止原油温度过低而凝固。罐内还有倒U形溢流管，防止溢
溶解气体
污水中溶解有O2、H2S、CO2 等多种气体
易导致管线结垢，加剧金属设备的腐蚀
一、水源、水质
（三）水质
水质是指对注入水的所规定的质量指标，包括注入水中的矿物盐、有机质、气体以及 悬浮物的组成及含量等。
注水水质基本要求
1、水质稳定，与油层水相混不产生沉淀；2、水注入油层后不使粘土矿物产生水化膨胀 或悬浊；3、水中不得携带大量悬浮物，以防堵塞注水井渗滤端面及渗流孔道； 4、对注水设施腐蚀性小；5、当采用两种水源进行混合注水时，应首先进行室内试验， 证实两种水的配伍性好，对油层无伤害才可注入；6、具有一定的洗油能力，以确保注 水时采收率不低于储量的60%。7、必须严格控制注入水中的机械杂质、油含量，以使 注水井保持一定的吸收能力。
混凝除油罐：
混凝含指“凝聚”和“絮凝”过程。一般认为水中胶体失 去稳定性，即“脱稳”的过程称为“凝聚”；而脱稳胶体中粒 子及微小悬浮物聚集的过程称为“絮凝”。在实际生产应用中 很难将“凝聚”和“絮凝”两者截然分开，只是在概念上可以 这样理解。 油田含油污水处理中的混凝现象比较复杂，室内试验研究 证实，不同的凝聚剂、絮凝剂组合，不同的水质条件，混凝作 用机理也有所不同。一般说来，混凝剂对水中胶体颗粒的混凝 作用有三种：电性中和、吸附桥架和卷扫作用。这三种作用以 何者为主，取决于混凝剂的种类、投加量、水中胶体粒子的性 质、含量和水的PH值等因素。
自然除油罐：
自然除油罐结构图
自然除油罐的工作原理
重力储油罐自上而下划分为上部集油区、中上部分流配水区、中 部沉降区、中下部集水区和底部排污区。含油污水从进水管流入配水室， 然后通过配水室的配水支管和喇叭形配水头流入储油罐，靠油、水及固 体悬浮物的相对密度不同做重力沉降。水中粒径较大的油粒在油水相对 密度差的作用下，首先上浮到油层,粒径较小的油粒随水流向下流动。 在此过程中，水流以速度ν水向下流动，污水中的粒以速度ν油向上浮
职业技能培训：注水泵工(技能操作)
第四部分初级工技能操作试题考核内容层次结构表基本技能维护保养30分相关技能制图10分30min10分30min10分30min合计设备操作40分30min 性能测试20分30min20分30min诊断排除安装调试100分120min100分130min100分105~140min初级中级高级30min40分30分30~40min 30min30分30分30分10分100分技师40min40min 20~40min 30min 130~150min选一项说明：( 1 ）技能操作考核内容层次结构表（以下简称“结构表”，在确定了注水泵工的工作领域和考核范围的基础上，将注水泵工的全部考核内容划分为“基本技能、相关技能”两个一级模块，在一级模块下分别设置了“设备操作、维护保养、性能测试、诊断排除、安装调试、制图”等六个二级模块，在每个技术等级所对应的二级模块中又包含了多项三级测量模块，如性能测试中的“资料录取与填写、水质化验”，维护保养中的“更换零部件、一级保养”等。
在这些模块中，既包含了注水泵工全部的职业活动，又可分别确定不同技术等级的考核内容及考核重点。
( 2 ）在本结构表中，我们对技术等级的考核范围做了规定：初级考核“设备操作、维护保养、性能测试、制图”四个二级模块；中级工和高级工考核“维护保养、性能测试、诊断排除、制图”四个二级模块；对技师考核“性能测试、诊断排除、安装调试、制图”四个二级模块。
( 3 ）结构表中的“一项”是指在此模块中只选一个测量模块形成一道试题，如初级工的考核试卷中，应在“设备操作、维护保养、性能测试、制图”中各选一项，共组成四道试题。
( 4 ）结构表中规定了试题的分值，给出了试题在考核中所规定的考试时间，例如初级工的四道试题分值分别为40 分，30 分，20 分和10 分，共100 分，考核时间不超过120min。
鉴定要素细目表行业：石油天然气工种：注水泵工等级：初级工鉴定方式：技能操作鉴定范围 二级 鉴定点行为 领域 代码一级 三级 代 名称码重要 程度名 称鉴定 代 比重 码鉴定 代 比重 码鉴定 比重名称名称001 002 003 004 005 006 007 008 009 010 011 012 013 014 离必泵启动前捡查 离心泵启动操作 离心泵停泵操作及检查 离心泵倒泵操作 离心泵倒泵检查柱塞泵启动前检查柱塞泵启动操作 柱塞泵停泵操作及检查 柱塞泵倒泵操作 柱塞泵倒泵检查 过滤罐正常运行操作 过滤罐反冲洗操作 冷却系统正常运行操作润滑系统正常运行操作设 备操 作设备 运行 操作A40%A基 本技 能资料录取 与填写001 录取生产数据 002 填写生产运行报表 001 计量水量A90%ABCAB技 能 操 作 100%性能 测试参数 测量B20%002 取过滤罐进出口水样 003 测储水罐储水量 001 测量水中悬浮物含量 002 测定污水含油量 001 安装校对压力表002 更换离心泵密封填料 003 更换常用高压闸门填料 001 检查清洗过滤器滤网 002 注水机泵例行保养水质 化验更换零 部件 维护 保养C30%设备维 护保养诊断 排除 安装 调试D E初级工不要求初级工不要求001 绘制管阀示意图 相 关 技 能流程 绘制B10%A制图10%A绘制储水罐流程图 绘制注水工艺流程图002 003测量模块一、设备运行操作（AAA )1、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全；( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求；( 5 ）能够正确使用设备和工具、量具；( 6 ）操作符合安全文明生产规定。
水泵工培训教案
水泵工培训教案主讲人：王新枝授课对象：水泵工课程设置及学时分配见下表。
序号课程名称1《煤矿安全规程》对井下排水设备规定2泵房的安全工作3水泵的分类、结构、工作原理及设备完好标准4主排水泵司机技术操作规程与水泵房预防突发水措施。
5水泵常见故障及排除方法6试卷解析合计培训目的1、熟悉本岗位的管理制度和安全职责，掌握本岗位的机电设备操作、检查维护保养方法等应知应会；掌握设备完好标准及机电事故发生的规律、预防措施和故障处理，确保机电设备安全运行。
2严格执行《煤矿安全规程》（以下简称《规程》）、《作业规程》和《操作规程》，杜绝违章指挥、违章作业和违反劳动纪律的现象。
内容提要：（1）《煤矿安全规程》对井下排水设备规定。
（2）泵房的安全工作。
（3）水泵的类型、结构、工作原理及设备完好标准（4）主排水泵司机技术操作规程与水泵房预防突发水措施。
（5）水泵常见故障及排除方法。
授课内容一、《煤矿安全规程》规定第二百七十八条主要排水设备应符合下列要求：（一）水泵：必须有工作、备用和检修的水泵。
工作水泵的能力，应能在20h内排出矿井24h的正常涌水量（包括充填水及其他用水）。
备用水泵的能力应不小于工作水泵能力的70%。
工作和备用水泵的总能力，应能在20h内排出矿井24h的最大涌水量。
检修水泵的能力应不小于工作水泵能力的25%。
水文地质条件复杂的矿井，可在主泵房内预留安装一定数量水泵的位置。
（二）水管：必须有工作和备用的水管。
工作水管的能力应能配合工作水泵在20h内排出矿井24h的正常涌水量。
工作和备用水管的总能力，应能配合工作和备用水泵在20h 内排出矿井24h的最大涌水量。
（三）配电设备：应同工作、备用以及检修水泵相适应，并能够同时开动工作和备用水泵。
有突水淹井危险的矿井，可另行增建抗灾强排能力泵房。
第二百七十九条主要泵房至少有2个出口，一个出口用斜巷通到井筒，并应高出泵房底板7m以上；另一个出口通到井底车场，在此出口通路内，应设置易于关闭的既能防水又能防火的密闭门。
职业技能培训：注水泵工(理论试题)_pdf
第三部分初级工理论知识试题鉴定要素细目表'行业：石油天然气工种：注水泵工等级： 初级工 鉴定方式：理论知识鉴定范围 （重要程度 比例）行为领 域代 码鉴定 比重代 码 重要 程度鉴定点001 002 003 004005 006 007 008 009 010 001 002 003 004005 006 007 008 009 010 001002003 004 005 001 002 003 004 005 006 007 008 009石油的概念 石油的颜色和密度 石油的粘度和溶解性石油的凝固点 石油的化学成分 石油的组分 X Y Y Y X X X Y Z Z X X X Y X Z Z X Y Y Y X X Y X X Y Y X X X X Y Y石油与天然 气 （04： 04：02）A10天然气的化学成分 天然气的密度 天然气的溶解度 天然气的其他物理性质岩石的孔隙度 有效孔隙度的概念 绝对孔隙度的概念 孔隙度的使用方法 岩石的渗透率 渗透率的测定方法 渗透率的表达式 含油饱和度的概念 饱和度的表示方法 油、气、水饱和度的概念 注水井站的工艺流程 注水泵站的工艺流程 注水泵站的组成 注水流程的要求 目前注水系统的主要工艺流程注水水源及分类 地面水源的知识 地下水源的知识 含油污水的知识 注水水质及分类方法 注水水质的标准 含铁、含油指标 悬浮物及细菌指标 悬浮物固体含量分析方法基础知 识（20%）油层物理性 B质 （05：03： 1002）专业知 识（80%）注水工艺流A B5程 （03：02：00）10注入水水源 与水质 （05：04：02）010 011 001 002 003 004005 006 007 008 009 010 001 002 003 004 005006 007 008 009 010 011 001 002 003 004 005 006007008 009 010 011 012 013 014 001 002 003 004 005 006悬浮物固体含量计算方法 悬浮物粒径分析方法地面水净化流程 沉淀池及作用 过滤罐的种类 过滤的原理 Z Z X Y X X Y Z X Y Y X X Y X Y Z X X Y Z Y X X X Y Z Y X Y X Y X X X Y Z X X Y X X Y水质净化与设备 （05： 04：01）地下浅层水的概念 地下浅层水净化方法 含油污水处理流程 除油罐及分类 粗滤化罐的工作原理 水质处理的方法 注水泵机组选择的原则泵机组的类型 电动离心泵的分类 离心泵型号意义 多级离心泵组成 电动柱塞泵的知识 注水用的电动机注水泵润滑系统 C10注水机泵 D 10（05：04：02）润滑油的保管方法 连续压力润滑的知识 注水泵冷却系统 注水泵启泵前的准备内容 注水泵设备的检查方法 润滑油的检查方法 储水罐的检查方法 闸门、仪表的检查方法 注水泵启泵的程序 泵启动后设备的检查方法倒泵的操作程序 备用泵的检查方法 紧急停泵的要求 停泵的操作程序 泵正常运行时注意事项 启泵时的注意事项 停泵时的注意事项注水泵站操作 E15（07：05：02）F10常用仪器、仪 表知识 （04：02：01）007 001 002 003 004 005 006 007 008 009 010 011 012 001 002 003 004 005 001 002 003 004 005 006 007 008 009 010 011 Z X X X X Y Y X Z Y Y X Z X Y X Z X X Y X X X X Y X Y Y Z安全生产G 7（06：04：02）机械制图基本知识H（03：01：01）常用工具、用具及量具的使用I 10（06：04：01）注：X----核心要素；Y-----一般要素Z----辅助要素理论知识试题一、选择题（每题4 个选项，只有 1 个是正确的，将正确的选项号填入括号里）1 . AA001 石油是以（）化合物为主要成分的复杂混合物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四部分初级工技能操作试题考核内容层次结构表基本技能维护保养30分相关技能制图10分30min10分30min10分30min合计设备操作40分30min 性能测试20分30min20分30min诊断排除安装调试100分120min100分130min100分105~140min初级中级高级30min40分30分30~40min 30min30分30分30分10分100分技师40min40min 20~40min 30min 130~150min选一项说明：( 1 ）技能操作考核内容层次结构表（以下简称“结构表”，在确定了注水泵工的工作领域和考核范围的基础上，将注水泵工的全部考核内容划分为“基本技能、相关技能”两个一级模块，在一级模块下分别设置了“设备操作、维护保养、性能测试、诊断排除、安装调试、制图”等六个二级模块，在每个技术等级所对应的二级模块中又包含了多项三级测量模块，如性能测试中的“资料录取与填写、水质化验”，维护保养中的“更换零部件、一级保养”等。
在这些模块中，既包含了注水泵工全部的职业活动，又可分别确定不同技术等级的考核内容及考核重点。
( 2 ）在本结构表中，我们对技术等级的考核范围做了规定：初级考核“设备操作、维护保养、性能测试、制图”四个二级模块；中级工和高级工考核“维护保养、性能测试、诊断排除、制图”四个二级模块；对技师考核“性能测试、诊断排除、安装调试、制图”四个二级模块。
( 3 ）结构表中的“一项”是指在此模块中只选一个测量模块形成一道试题，如初级工的考核试卷中，应在“设备操作、维护保养、性能测试、制图”中各选一项，共组成四道试题。
( 4 ）结构表中规定了试题的分值，给出了试题在考核中所规定的考试时间，例如初级工的四道试题分值分别为40 分，30 分，20 分和10 分，共100 分，考核时间不超过120min。
鉴定要素细目表行业：石油天然气工种：注水泵工等级：初级工鉴定方式：技能操作鉴定范围 二级 鉴定点行为 领域 代码一级 三级 代 名称码重要 程度名 称鉴定 代 比重 码鉴定 代 比重 码鉴定 比重名称名称001 002 003 004 005 006 007 008 009 010 011 012 013 014 离必泵启动前捡查 离心泵启动操作 离心泵停泵操作及检查 离心泵倒泵操作 离心泵倒泵检查柱塞泵启动前检查柱塞泵启动操作 柱塞泵停泵操作及检查 柱塞泵倒泵操作 柱塞泵倒泵检查 过滤罐正常运行操作 过滤罐反冲洗操作 冷却系统正常运行操作润滑系统正常运行操作设 备操 作设备 运行 操作A40%A基 本技 能资料录取 与填写001 录取生产数据 002 填写生产运行报表 001 计量水量A90%ABCAB技 能 操 作 100%性能 测试参数 测量B20%002 取过滤罐进出口水样 003 测储水罐储水量 001 测量水中悬浮物含量 002 测定污水含油量 001 安装校对压力表002 更换离心泵密封填料 003 更换常用高压闸门填料 001 检查清洗过滤器滤网 002 注水机泵例行保养水质 化验更换零 部件 维护 保养C30%设备维 护保养诊断 排除 安装 调试D E初级工不要求初级工不要求001 绘制管阀示意图 相 关 技 能流程 绘制B10%A制图10%A绘制储水罐流程图 绘制注水工艺流程图002 003测量模块一、设备运行操作（AAA )1、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全；( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求；( 5 ）能够正确使用设备和工具、量具；( 6 ）操作符合安全文明生产规定。
2、考核时限( 1 ）准备时间：3 min ;( 2 ）操作时间：30 min ;( 3 ）从正式操作起计时；( 4 ）在规定时间内完成，每超过lmin ，从总分中扣5 分，超过5 min ，停止操作。
3、配分、评分标准评分记录表考核项目检测结果序号评分要素配分10 评分标准扣分得分备注穿戴好劳保护用品正确选择工具、用具未穿戴整齐不得分选取工具、用错误一次扣1 分不检查流程阀门开关是否正确扣 5 分；不检查是否有漏扣 5 分；不检查仪器仪表扣 5 分；缺、漏一项扣 5 分不合电源闸刀扣10 分；按错钮扣 5 分；启动前未通知有关部门扣 5 分；未按操作规程启动扣 5 分1 准备工作设备运行前的检查15设备启动操作操设备运行中的检查设备停止运行操作10 10 302 操作程序缺、漏一项扣 5 分；未检查不得分按错按钮扣 5 分；未按操作规程停止运行设备扣 5 分，设备停止运行后，未切断电源不得分缺、漏一项扣 5 分；未按操作设备停止运行后的检查 25 规程进行检查扣 5 分；检查方法不对扣 5 分；未检查不得分未清理场地扣 5 分；少收一件清理场地，回收工用扣 2 分安全文明3 生产及其他违反一项从总分中扣 5 分，严遵守安全操作规程重者取消考核资格每超时lmin 扣 5 分，，从总在规定时间内完成分中扣除超过 5 min停止操作合计 100考评员： 记录员： 年 月 日二、资料录取与填写（ ABA )1、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全； ( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求； ( 5 ）能够正确使用设备和工具、量具； ( 6 ）操作符合安全文明生产规定。
2、考核时限( 1 ）准备时间： 3 min ; ( 2 ）操作时间： 30 min ; ( 3 ）从正式操作起计时； ( 4 ）在规定时间内完成。
3、配分、评分标准评分记录表考核 检测 结果序号评分要素 配分 评分标准 扣分得分备注项目穿戴好劳保护用品准备工具 准备材料5 5 5 缺一件扣 3 分 缺一件扣 3 分 1 准备工作缺一件扣 1 分三点不一线扣 7分；操作方法错误扣 8分观察压力眼睛、压力表指针、刻度 15值盘三点一线不会操作扣 5分；操作方法不取水样取水样15 对扣 5分；数据错一处扣 5分不会录取一处扣 7 分；操作方30 法不对扣 5分；数据错一处扣8分；时间错一次扣 5分 不会操作扣 5分；操作方法不 15 对扣 5分；数据错一处扣 5分记录底数 计时、录取底数参数测量 2性能测试 回收工具回收工具 10少收一件扣 3分 违反一项从总分中扣 5 分，严重者取消考核资格 每超时停止操作，按完成项目评分安全文明 生产及其他遵守安全操作规程从总分 扣除在规定时间内完成 合计100考评员： 记录员：年 月 日三、参数测量( ABB )1、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全； ( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求； ( 5 ）能够正确使用设备和工具、量具； ( 6 ）操作符合安全文明生产规定。
2、考核时限( l ）准备时间： 3 min ; ( 2 ）操作时间： 30 min ; ( 3 ）从开始操作起计时；( 4 ）在规定时间内完成，每超过 1 min ，从总分中扣 5 分，超过 5 min ，停止操作。
3、配分、评分标准评分记录表考核 项目检测 结果序号评分要素 配分 5评分标准 扣分得分备注穿戴劳保用品缺一件不得分 缺一件不得分缺、漏一项扣 5 分；错一处扣 5 分1 准备工作工具、用具、记录表准备 5 使用仪器、仪表及量具测15量相关参数读取流量、压力（扬程）、 读错一处扣 5 分；漏取一处扣15资料录取电流、电压、温度等数据 5 分漏检一处扣 5 分；错记一处扣5 分 检查机泵润滑、冷却系统运转情况，记录相关资料 记录机泵运转参数15 102漏一处扣 3 分不按法定计算单位换算和填报表，每处扣 3 分 错、漏一处扣 5 分，涂改一处 扣 2 分 资料、数据汇总和填报表 12填写报表报表填写齐、全、准确，20字迹工整工具、用具等清理回收 3缺一件不得分安全文明 3 生产及其他违反一项从总分中扣 5 分，严重者取消考核资格 每超时 lmin 扣 5 分，超过 5min 停止操作遵守安全操作规程从总分 扣除在规定时间内完成 合计100考评员：记录员： 年 月 日四、水质化验（ ABC ) 1、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全； ( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求； ( 5 ）能够正确使用设备和工具、量具； ( 6 ）操作符合安全文明生产规定。
2、考核时限( 1 ）准备时间： 3 min ; ( 2 ）操作时间： 30 min ; ( 3 ）从正式操作起计时；( 4 ）在规定时间内完成，每超过 1 min ，从总分中扣 5 分，超过 5 min ，停止操作。
3、配分、评分标准评分记录表考核 项目检测 结果序号评分要素 配分 1015 40 评分标准 扣分得分备注穿戴好劳保用品准备工具 缺一件扣 3 分 缺一件扣 3 分1 准备工作不洗涤不得分；洗涤方法不对扣 10 分，少一次扣 5 分 不会操作不得分；操作方法不对扣 10 分；误操作扣 5 分不会稀释不得分，操作方法不洗涤化验用具取水样2 操作程序浓度高时，需进行稀释 30 对扣 10 分；误操作一次扣 5分不会计算不得分；操作方法不计算对扣 10 分；计算结果错扣 5分回收工具5少收一件扣 2 分 安全文明 3 生产及其他违反一项扣 5 分，严重者取消考核资格遵守安全操作规程从总分 扣除每超时 lmin 扣 5 分，从总分 中扣除，超过 5 min 停止操作 在规定时间内完成 合计100考评员： 记录员： 年 月 日五、更换零部件 （ACA ）1、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全； ( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求； ( 5 ）能够正确使用设备和工具、量具； ( 6 ）操作符合安全文明生产规定。
( 1 ）准备时间：3 min ;( 2 ）操作时间：30 min ;( 3 ）从正式操作起计时；( 4 ）在规定时间内完成，每超过1 min ，从总分中扣5 分，超过5 min ，停止操作。
3、配分、评分标准评分记录表考核项目检测结果序号评分要素配分10 评分标准扣分得分备注穿戴好劳保用品准备工具准备材料缺一件扣 2 分缺一件扣 3 分缺一件扣 1 分未按操作规程操作一次扣5 分；按错按钮扣5 分；一次停不住扣 5 分，未断电扣10 分1 准备工作停泵操作零部件更换检测更换质量1540不会操作扣40 分；操作方法不对扣巧分；质量不合格扣 5 分；损坏零部件扣20分2 操作程序未检测扣15 分；不会检查扣15 分；操作方法不对扣5 分；质量不合格不会调整扣 5 分305 清理场地，回收工具遵守安全操作规程漏项不得分违反一项扣 5 分，严重者取消考核资格安全文明3 生产及其他从总分扣除每超时lmin 扣 5 分，从总分中扣除，超过 5 min停止操作在规定时间内完成合计100考评员：记录员：年月日六、设备维护保养（ACB )1 、考核要求( 1 ）必须穿戴劳保用品；( 2 ）必要的工具用具准备齐全；( 3 ）掌握基本操作要领；( 4 ）按要求完成操作项目，质量符合技术要求；( 5 ）能够正确使用设备和工具、量具；( 6 ）操作符合安全文明生产规定。
