有关高频感应加热电源设备使用的详细讲解
高频感应炉使用方法说明书
高频感应炉使用方法说明书一、产品概述高频感应炉是一种先进的加热设备，利用高频电磁感应原理，将电能转换为热能，广泛应用于金属材料加热、熔炼、热处理等工艺过程。
本说明书将详细介绍高频感应炉的使用方法，以确保用户正确操作设备，提高工作效率。
二、安全须知1. 使用前，请仔细阅读说明书并确保理解其中的所有安全注意事项。
2. 在使用过程中，必须穿戴适当的劳动防护装备，包括耐高温手套、防护眼镜等。
3. 避免高频感应炉与水、潮湿环境接触，以免发生触电事故。
4. 请勿将金属物品接触到高频感应炉的线圈上，以免引发电弧和火灾。
5. 在使用高频感应炉过程中，切勿触摸或靠近感应炉的加热区域，避免烫伤。
6. 使用完成后，必须将高频感应炉及相关设备断电，并清理工作现场。
三、设备操作步骤1. 连接电源：将高频感应炉的电源线连接到符合标准的三相交流电源上，确保接地良好。
2. 密封炉腔：确保炉腔密封完好，防止热量散失和灰尘进入。
3. 设置加热参数：按照所需的加热工艺要求，在感应炉的控制面板上设置加热功率、时间和温度等参数。
4. 放置工件：将待加热的金属工件放置在感应炉的加热区域内，并确保其与感应炉线圈的距离符合要求。
5. 启动加热：按下启动开关，高频感应炉即开始加热，工件将迅速达到设定的温度。
6. 监控加热过程：在加热过程中，需不断监测工件的温度变化，并适时调整加热参数，以确保加热效果。
7. 关闭设备：加热完成后，按下停止开关，高频感应炉将停止加热。
待设备冷却后即可清理工作现场。
四、常见故障处理1. 加热不均匀：检查工件放置是否合理，确保其与感应炉线圈的距离均匀且符合要求。
2. 设备无法启动：确保电源连接正常，并检查控制面板上的设置参数是否正确。
3. 温度无法达到要求：检查加热参数是否符合工艺要求，如需调整，请根据实际情况进行调整。
五、维护保养1. 每天使用前和使用后，应对高频感应炉进行外部清洁，并检查设备各部位是否正常。
2. 定期对感应炉内部进行清理，清除积灰和其他杂质，以确保设备正常运行。
高频电源设备操作说明
高频电源设备操作说明操作步骤一：开启电源在操作高频电源设备之前，请确保设备已经连接到电源插座，并确认电源插头已牢固插入。
接下来，按下电源开关，启动设备。
在设备启动过程中，注意观察指示灯，确保电源已经成功开启。
操作步骤二：选择工作模式高频电源设备通常具有多种工作模式，根据实际需要选择相应的模式进行操作。
常见的工作模式可能包括恒压模式、恒流模式等。
通过操作面板上的选择按钮或旋钮，将工作模式切换至所需的模式。
操作步骤三：设置参数根据实际的电源需求，设置电源工作时的参数。
这些参数可能包括输出电流、输出电压等。
通过操作面板上的参数调节按钮或旋钮，逐步调整设备的参数至所需的数值。
在调节参数过程中，要注意保持稳定且适当的调整速度，避免过快过慢的调节。
操作步骤四：连接负载在设备参数设置完成后，将负载连接至设备输出端口。
根据不同高频电源设备的接口要求，选择适当的连接方式，确保连接牢固且正确。
在连接负载之前，要确保设备已经正确接地，并按照设备说明书的要求进行操作。
操作步骤五：启动设备连接负载后，对设备进行最终检查，确保所有设置无误、负载连接正确。
然后按下设备启动按钮，启动设备供电。
在设备启动后，可以通过观察指示灯的状态或操作面板上的显示屏，确认设备是否正常工作。
操作步骤六：监测设备运行在设备正常运行后，要定期监测设备的运行状态，包括输出电流、输出电压等参数是否在设定范围内。
如果发现异常情况，应及时停止设备运行，并按照设备说明书中的故障排除方法进行处理。
操作步骤七：关闭设备当设备使用完毕或需要停止运行时，首先断开负载连接，然后按下设备停止按钮，使设备停止供电。
在设备完全停止运行后，拔下电源插头，断开设备与电源的连接。
注意事项：1. 在操作高频电源设备时，应仔细阅读设备的操作说明书，并按照要求进行操作。
2. 在操作过程中，注意安全。
避免接触设备内部的高压部件，避免设备受到外部的震动或撞击。
3. 如需更改参数、工作模式等设置，应在设备完全停止运行后进行调整。
高频感应加热设备使用和维护规程
高频感应加热设备使用和维护规程一、设备的日常使用操作步骤（一）开机顺序1、为设备接通冷却水，并保证冷却水的流量和压力足够，且水质清洁。
2、为设备接通电源，三相四线380v、50-60Hz。
3、打开设备前面板控制开关，进行操作。
(二) 关机顺序1、停止加热操作，关掉前面板控制开关。
2、切断设备的电源。
待停止加热半小时后，关掉冷却水。
(三) 设备所配置的漏电断路器（或空气开关）主要是为了保护而设，切勿频繁操作。
（四）每隔两个月或半年检查一次变压器油，并进行相应的处理。
（五）每隔三个月对设备进行一次除垢，除购剂选用普通汽车水箱除垢剂，按1：40的比例进行配比。
(六) 正常工作时，应确认进水水温不能高于27℃，否则会导致设备过热而报警或损坏，影响设备的正常使用和寿命。
二、注意事项1、输入电压的范围是：380±10%。
切勿接错，以免造成设备损坏。
当电网电压超出时，请不要进行加热操作。
2、先通水后通电工作，设备内部及感应器必须通水冷却，并且确保水质清洁。
以免阻塞冷却管道。
3、为防触电，请确保机壳按电工规范接地。
4、拆卸安装感应器必须在断电后进行。
5、密封油箱务必加注25#变压器油，并确保变压器油清洁。
6、设备应避免阳光暴晒、雨淋、潮湿、粉尘等。
需要维修或维护好设备时为确保人身安全，务必在断电一个小时后进行。
7、本设备不能使用单匝感应器。
否则可能会因感抗过小而导致失败损坏。
8、设备主机采用工业空调冷却，请每天清理过滤网一次。
9、感应器的形状和工件的位置关系，对应用设备十分重要。
三、技术参数。
高频感应加热设备操作说明
高频感应加热设备操作说明感谢您选择高频感应加热设备。
本操作说明旨在帮助您正确使用设备，确保操作过程安全和高效。
请在使用设备之前仔细阅读本说明。
1. 设备概述高频感应加热设备是一种采用高频电磁场来产生热能的设备，可用于加热金属材料、塑料材料以及其他导电材料等。
设备由主机、电源控制器、感应线圈、冷却系统和操作面板等组成。
2. 设备安装2.1 安全检查：在安装设备之前，请确保供电和周围环境的安全。
检查设备是否正常，线缆是否完好，冷却系统是否正常运行。
2.2 安装位置：选择平整、稳定的地面进行安装，确保设备的稳定性。
2.3 接线连接：根据设备接线图，正确连接电源线、水冷却管道和感应线圈。
确保连接牢固、绝缘良好，避免电路短路或漏电。
3. 设备操作3.1 设备开机3.1.1 打开电源控制器：按下电源控制器的开机按钮，待控制器指示灯亮起后，设备即可开始工作。
3.1.2 前期准备：在开机后，设备需要进行预热，以达到工作温度。
此时，您需要设置加热时间和温度等参数。
3.2 参数设置3.2.1 加热时间：根据实际需求，设置合适的加热时间。
加热时间过长会浪费能源，加热时间过短则无法达到所需温度。
3.2.2 加热温度：根据被加热材料的特性，设置合适的加热温度。
过高的温度可能损坏被加热材料，过低则无法实现预期效果。
3.2.3 其他参数：根据需要，您还可以设置其他参数，如功率、电流等，以满足具体加热要求。
3.3 开始加热3.3.1 放置材料：将待加热的材料放置在感应线圈内。
确保材料与感应线圈接触良好，避免材料松动或不当位置导致加热效果不佳。
3.3.2 启动加热：按下操作面板上的加热按钮，设备即开始加热材料。
加热过程中，您可以根据需要进行参数调整。
3.4 加热过程监控3.4.1 温度监控：在加热过程中，您可以通过设备上的温度显示屏实时监测加热温度，确保温度在设定范围内。
3.4.2 功率监控：通过设备上的功率显示屏，您可以实时了解设备的功率输出情况。
高频电源操作说明
高频电源操作说明高频电源是一种常用的电力设备，广泛用于工业生产、科研实验和医疗设备等领域。
为了保证高频电源的正常运行和操作人员的安全，有必要对其进行详细的操作说明。
本文将对高频电源的操作流程进行介绍，以便用户正确、安全地使用。
一、前言高频电源是一种高频率电流输出的电源装置。
在使用高频电源之前，请确保已经通电，并且注意遵守以下操作步骤和安全注意事项。
二、操作步骤1. 准备工作（1）将高频电源放置在干燥通风的地方，远离水源和易燃物品。
（2）检查电源线是否完好无损，并确保电源插头与电源插座相匹配。
（3）检查电源的输入电压是否与供电电压相匹配，以免损坏设备。
2. 启动电源（1）按下电源开关，确保电源指示灯亮起。
（2）通过设置控制面板上的参数，在输出电流和频率范围内调整所需的工作参数。
3. 连接外部设备根据具体需求，将高频电源与外部设备进行连接。
确保连接牢固可靠，并遵循设备制造商提供的连接指南。
4. 调整输出电流及频率（1）根据需要，通过控制面板上的参数设置选项，调整输出电流的大小。
注意不要超出设备的额定输出范围。
（2）根据需要，通过控制面板上的参数设置选项，调整输出频率的大小。
同样，注意不要超出设备的额定输出范围。
5. 运行和监测（1）在设备连接和参数调整完成后，按下启动按钮，开启高频电源的输出。
（2）在运行过程中，及时观察设备是否正常运行，并根据实际需要进行相应的监测。
6. 关闭电源（1）停止外部设备的工作，并断开与高频电源的连接。
（2）按下电源开关，关闭高频电源的输出。
7. 停电及维护在停止使用高频电源或进行维护时，请先断开电源，并进行以下步骤：（1）将电源插头从电源插座上拔出。
（2）将电源放置在安全的位置，避免撞击和其他可能的危险。
三、安全注意事项1. 使用前请阅读使用手册和安全操作指南，以免对自身或设备造成伤害。
2. 学会正确使用设备，并请勿私自拆卸或更改装置的任何部分。
3. 在操作设备时，请遵循操作步骤和安全规程，确保自身安全。

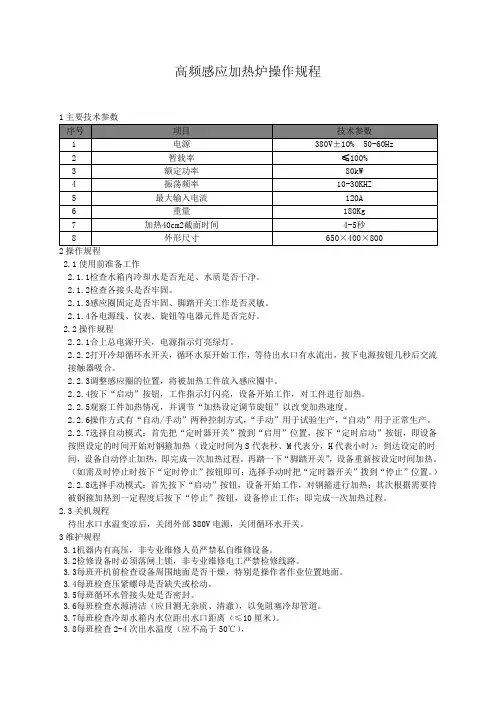

高频感应加热炉操作规程
高频感应加热炉操作规程1主要技术参数2操作规程2.1使用前准备工作2.1.1检查水箱内冷却水是否充足、水质是否干净。
2.1.2检查各接头是否牢固。
2.1.3感应圈固定是否牢固、脚踏开关工作是否灵敏。
2.1.4各电源线、仪表、旋钮等电器元件是否完好。
2.2操作规程2.2.1合上总电源开关，电源指示灯亮绿灯。
2.2.2打开冷却循环水开关，循环水泵开始工作，等待出水口有水流出，按下电源按钮几秒后交流接触器吸合。
2.2.3调整感应圈的位置，将被加热工件放入感应圈中。
2.2.4按下“启动”按钮，工作指示灯闪亮，设备开始工作，对工件进行加热。
2.2.5观察工件加热情况，并调节“加热设定调节旋钮”以改变加热速度。
2.2.6操作方式有“自动/手动”两种控制方式，“手动”用于试验生产，“自动”用于正常生产。
2.2.7选择自动模式：首先把“定时器开关”拨到“启用”位置，按下“定时启动”按钮，即设备按照设定的时间开始对钢箍加热（设定时间为S代表秒、M代表分，H代表小时）；到达设定的时间，设备自动停止加热，即完成一次加热过程。
再踏一下“脚踏开关”，设备重新按设定时间加热。
（如需及时停止时按下“定时停止”按钮即可；选择手动时把“定时器开关”拨到“停止”位置。
）2.2.8选择手动模式：首先按下“启动”按钮，设备开始工作，对钢箍进行加热；其次根据需要待被钢箍加热到一定程度后按下“停止”按钮，设备停止工作；即完成一次加热过程。
2.3关机规程待出水口水温变凉后，关闭外部380V电源，关闭循环水开关。
3维护规程3.1机器内有高压，非专业维修人员严禁私自维修设备。
3.2检修设备时必须落闸上锁，非专业维修电工严禁检修线路。
3.3每班开机前检查设备周围地面是否干燥，特别是操作者作业位置地面。
3.4每班检查压紧螺母是否缺失或松动。
3.5每班循环水管接头处是否密封。
3.6每班检查水源清洁（应目测无杂质、清澈），以免阻塞冷却管道。
3.7每班检查冷却水箱内水位距出水口距离（≤10厘米）。
高频感应加热机操作说明
高频感应加热机操作说明高频感应加热机是一种利用电磁感应原理将电能转化为热能的设备。
它具有加热速度快、效率高、操作简便等特点，在工业生产中得到广泛应用。
本文将详细介绍高频感应加热机的操作步骤和注意事项，以确保正常使用和安全操作。
一、设备准备1. 确保电源供应符合设备要求，并与电源接线正常。
2. 检查加热线圈和工作台面，确保无杂质和损坏。
3. 打开机箱，检查内部排线的牢固性，排除电缆松动或损坏的情况。
二、设备操作1. 打开高频感应加热机主机电源开关，待主机指示灯亮起后，说明设备已处于待机状态。
2. 将待加热工件放置在加热线圈中央，确保工件与线圈之间的距离适当。
3. 调节设备控制面板上的参数，包括加热时间、功率和温度等，根据实际需求进行设置。
4. 确认参数无误后，按下开始按钮，设备开始工作，加热过程开始。
5. 在加热过程中，可通过控制面板上的显示屏实时监控温度、功率等参数变化。
6. 加热完成后，设备会自动停止工作，此时可以关闭设备电源开关。
三、操作注意事项1. 在操作设备之前，必须穿戴好个人防护用具，如工作服、手套、护目镜等。
2. 使用高频感应加热机时，应避免长时间开启设备，以免过热造成设备损坏或不必要的能源浪费。
3. 操作过程中不可将金属物品、磁性物体等放置在加热线圈附近，以防止干扰设备正常工作或发生意外事故。
4. 加热过程中，不可随意触摸加热线圈和工作台面，以免造成烫伤。
5. 设备使用完毕后，及时清理工作台面和加热线圈，确保设备整洁干净。
6. 如遇设备故障或异常情况，应立即停止使用，并通知相关维修人员进行检修或维护。
四、安全防护措施1. 本设备必须由专业人员操作，并按照规定使用。
2. 请勿将易燃、易爆或有害物质放置在设备附近。
3. 在使用设备时，应保持室内通风良好，防止积聚的气体引起不必要的危险。
4. 严禁在设备运行过程中打开机箱或触摸内部零部件，以免触电或其他意外事故发生。
5. 设备故障时，应及时切断电源，并请专业人员进行维修。
高频感应加热设备使用说明书.
高频感应加热设备使用说明书目录一、技术参数〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2二、应用范围〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2三、安装准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 2四、设备安装〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4五、设备使用〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4六、注意事项〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 5七、故障检修〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 6八、阻抗匹配〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 8九、附件清单〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 9一、高频感应加热设备技术参数二、高频感应加热设备应用范围1、金属热锻和成型,各种工具的透热锻造,标准件的热墩,直柄麻花钻的热轧。
2、金刚石、硬质合金的焊接,金刚石锯片,机械加工用车刀、刨刀、铰刀采矿业用钻头、截齿的焊接和各种木工刀具及冲床钻等的焊接。
3、金属材料的淬火、退火、调至、回火等热处理,各种轴类及机械零件的热处理。
锤子、斧子、剪刀、菜刀等热处理;各种手工工具如钳子、螺丝刀、扳手等的热处理;各种阀门密封件、机床导轨等的热处理。
三、高频感应加热设备安装准备1、电源及电源线要求电源容量要求足够大,配线面积请严格按照下表要求配臵。
电源容量过小,电源线配臵过小都会造成电力事故,特殊情况请咨询专业人员。
●推荐漏电断路器作为整机的控制开关。
●请严格按照国家标准接保护地线,严禁把机器地线接在自来水管或煤气管道上。
高频感应加热设备安装使用说明书
高频感应加热设备安装使用说明书设备型号:特别注意事项:1. 确保通洁净水冷却，冷却进水水温不要超过45?，否则会导致机器容易损坏。
2. 请首先确认您所购买的设备型号、附加功能及配套情况;3. 安装前请仔细阅读本说明书～安装后请妥善保存本说明书～4. 感应圈的设计，要求保持感应圈电感在合适范围。
请使用我公司配制的感应圈，如果自制，请向本公司咨询，以免感应圈参数不当，影响加热效率，或引起设备损坏;5. 确保通洁净水冷却，冷却进水水温不要超过40?，否则会导致机器容易损坏。
6. 任何连接、安装必须保证在设备电源关闭的情况下进行，以防触电;7. 设备的维护必须由经过专业训练的人员进行，以防触电;8. 本产品属我公司自有知道产权，受法律保护，任何未经许可的仿制、测绘、拆卸造成设备的损坏，本公司一律不予以维修，并将保留追究其侵权行为的权利。
警告标志:此标记用于说明那些如果操作不当可能导致人身伤亡的内容;此标记用于说明那些如果操作不当可能导致人身伤害内容。
主要技术参数:型号最大输出功率输入电压范围输出振荡频率加热电流负载持续率冷却水要求设备结构主-分机连接电缆长度主机体积分机体积主机重量分机重量加热时间保温时间普通面板功能指示灯A( 电源指示灯:合上控制电源开关，此灯亮表示有电;B( 工作指示灯:正常加热时，此灯闪烁，同时蜂史鸣器“嘀、嘀、嘀”响，约每秒一次，当设备出现故障时，此灯和蜂鸣器响声也不正常，可作为判断设备故障的依据;C( 输出过压指示灯:空;D( 欠水指示灯:电源内安装有一个水压开关，当冷却水的压力低于0.2MPa时，设备会自动停止工作，欠水指示灯亮，并发出持续蜂鸣声，增加水压力，报警自动消除，欠水指示灯亮，当出现欠水时，可用下列方法尝试解除欠水报警，先将出水堵住，使冷却水的水压增加使压力开关吸合，然后再将出水恢复，当水压不太低时，用此方法可维持工作，但当水压太低时，此方法无效，必须改进冷却水，请参考附录A:感应加热设备安装维护指南;E( 过流指示灯:此灯亮表示设备的功率调节和变频调节回路出现电流过大现象，设备自动停止工作并发出持续蜂鸣声;关机再开可消除报警，若再启动每次都报警，则可能是设备故障，请参考故障指南;F( 短路指示灯:此灯亮并报警时，可能是调压IGBT模块损坏，或是短路传感器损坏，请咨询我公司修理;G( 输入过压指示灯:设备允许最高输入电压为245V，当输入电压超过245V时，设备会自动停止工作，过压指示灯亮，并发出持续蜂鸣声，当输入电压低于245V时，报警自动解除，过压指示灯熄灭;H( 过热指示灯:设备内功率器件散热器上和其它主要发热器件上都安装有55?温度开关，当这些器件的温度高于55?时，设备会自动停止工作，过热指示灯亮，并发出持续蜂鸣声;增加水流量，降低冷却水的水温，使这些器件温度低于55?时，报警自动解除，过流指示灯熄灭;I( 频率不适指示灯:当设备振荡工作频率低于100KHz或高于500KHz时，此灯亮;设备将继续工作，但输出功率会自动衰减以保护设备不被损坏;可以通过以下方法调整:(1)若频率过低，可减少感应圈的匝数，或减小感应圈的直径;(2)若频率过高，可增加感应圈的匝数，或增大感应圈的直径来降低频率;J( 频率指示灯:此灯亮表示当前显示的是振荡频率，单位KHz; K( 电流指示灯:此灯亮表示当前数显表显示值是输出振荡电流(A);L( 电压指示灯:此灯亮表示当前数显表显示值是逆变电压(V); M( 功率指示灯:此灯亮表示当前显示的是输出振荡功率，单位KW;按钮A( 启动按钮:按一下此按钮，设备开始加热;当使用脚踏开关操作时，此按钮不起作用;B( 停止按钮:按一下此按钮，设备停止加热;C( 频率按钮:设备工作时，按住此按钮不放，数显表显示当前振荡频率的大小，此时，频率指示灯亮;D( 电流按钮:设备工作时，按住此按钮不放，数显表显示当前设备输出电流的大小(A)，此时，电流指示灯亮; E( 电压按钮:设备工作时，按住此按钮不放，数显表显示当前设备逆变电压的大小(V)，此时，电压指示灯亮;F( 功率按钮:设备工作时，按住此按钮不放，数显表显示当前设备输出功率的大小(KW)，此时，功率指示灯亮; 恒流/恒功率选择开关:此面板为中、高频通用面板，当用于中频电源时，为恒压/恒功率工作模式;当用于高频电源时，为恒流/恒功率工作模式;1、高频电源的恒流/恒功率选择:(1) 当选择恒流控制时，数显表常规显示输出电流值的大小，电流指示灯亮，工作时，用面板功率调节旋钮调节设定电流值，设备将力图保持实际输出电流与设定相同，且保持稳定; (2) 当选择恒功率控制时，数显表常规显示输出功率的大小，功率指示灯亮，工作时，用面板功率调节旋钮设定功率值，设备将力图保持袦输出功率与设定相同，且保持稳定; (3) 那就常规使用恒流状态;连续加热场合建议选择恒功率状态; 有关恒流/恒功率的特殊说明:(1) 恒流或恒功率是否能保持，还受很多因素影响，如:加热材料引起的负载变化，感应器匹配情况，设定值的大小等，很多情况下，恒流或恒功率无法达到，都属正常现象; (2) 设备工作在恒定输出功率控制状态时，无论工件冷态或热态、磁性或非磁性、网压波动等条件变化，设备都力图保持输出功率恒定不变;但如果设备的功率调节旋钮调在最大位置，恒功率根本没有自动调整的功率空间，恒功率也是不能实现的;数显表:显示频率/电流/电压/功率值。
高频感应加热机操作规程
9、设备应避免阳光暴晒、雨淋、潮湿等。
10、操作人员应做好设备日常维护保养记录
分发清单
部门
份数
编制/日期：
审核/日期：
批准/日期：
2、机器内部及感应圈必须通水冷却,且保证水源清洁,以免阻塞冷却管
道,造成机器过热损坏。
3、冷却水水温不要太高,应低于45℃为好。
4、安装感应圈时不要使用防水生料带,以免电连接不好。
5、勿将感应圈锡焊改成铜焊、银焊。
6、导磁性差的材料如铜、铝等感应加热时,感应圈圈数要增多。
7、感应圈与加热部位耦合间隙在1-3mm为宜（加热面积较小时）。
6、按“启动”电流显示“显示加热电流。
7、按“停止”按钮,停止加热。
8、关机时,先关前面板的电源开关,关外部总开关,然后关水。(本设备的
空气开关主要是为了限流保护而设,为了延长其使用寿命,应尽量少动作。)
二、使用注意事项
1、输入电压过高时请不要使用设备。
基础文件
标题：高频感应加热机操作及维护规程
文件编号：
版本：A/0
分发编号：
分发日期：
生效日期：
页码：1/1
一、操作步骤
1、确保各需安装工作已经完成。
2、先打开冷却水。
3、合上外部电源开关,合上设备后面空气开关,合上前面板电源开关。
4、调整感应圈形状以适合工件加热要求。
5、将“加热电流调节”旋钮调至所需位置。
高频感应加热机操作指导书
文件制修订记录1.0目的/Aim:1.1为操作者提供使用说明,确保使用者及设备的安全。
2.0参考文件/Reference Instruction:2.1 相关设备的操作说明书3.0设备/材料/ Equipment/Material:3.1 高频感应加热机 JF-254.0准备/要求/Prepare/Requirement:4.1确保输入电压为三相380伏，功率4KW。
5.0安全/维护/Safety/Maintenance:5.1 日常维护5.2.1 当设备出现故障时，请立即关闭电源并通知专职维修人员到现场检查。
5.2.2 未经培训且未经设备管理部门允许，请不要打开设备外壳触摸内部电路。
5.2.3 当发生异常情况时,请立即关闭面板上的开关，当异常情况排除后，方可将合上开关。
6.0操作程序/Operation Process:6.1 开机操作程序6.1.1先合上电源开关，再合上主机上的总电源开关，再合上面板上的开关。
6.1.2 打开冷却水，观察出水管有一定出水流量。
6.1.3将待加热工件放入感应圈中。
选择手动或自动工作状态。
6.1.4 手动操作规程A、将选择开关拔到手动位置B、调节加热功率旋钮至合适位置。
C、按一下操作面板的启动按钮，或踩下脚踏开关，开始加热；此时工作指示灯闪烁，机器嘀嘀响，数显表显示输出加热电流的大小，电流越大，加热越快，时间显示加热的时间。
D、按一下操作面板上的停止按钮，或松开脚踏开关，加热停止。
6.1.5 自动操作规程A、将选择开关拔到自动位置。
B、调节加热功率旋钮至合适位置。
C、设置加热、保温、冷却时间。
D、按一下操作面板的启动按钮，或踩下脚踏开关，开始加热；此时工作指示灯闪烁，机器嘀嘀响，加热灯亮，数显表显示输出加热电流的大小，电流越大，加热越快，时间显示加热的时间。
E、加热时间结束时，开始保温过程，此时工作指示灯继续闪烁，机器嘀嘀响，保温灯亮，数显表显示输出保温电流的大小，电流越大，加热越快，时间显示保温的时间。
高频感应加热设备使用说明书
750
20-25/0.02-0.03
φ24φ16
8
WH-VI-120
1100(三相）
20-25/0.02-0.03
φ24φ16
12
WH-VI-160
1100(三相）
20-25/0.02-0.03
φ24φ16
16
WH-VI-230
1100(三相）
20-25/0.02-0.03
φ24φ16
22
WH-VI-260
1
郑州高氏电磁感应加热设备有限公司
_______________________________________________________________________________________________
一、高频感应加热设备技术参数
型号
最大功 率输出
KW
工作频 冷却水 率 KHz 压 MPa
1100(三相）
20-25/0.02-0.03
φ24φ16
24
3、环境需求
设备工作环境应无易燃易爆粉尘，无导电粉尘，无腐蚀性气体。 海拔高度≤2500 环境温度 2-40℃，相对湿度≤85％。 保证设备工作场合通风良好，以保证设备的正常通风冷却。 本设备不能在凝露状态下工作。
四、高频感应加热设备安装
2、冷却水要求
进水压力：≥0.05MPa 进水温度：5-35℃,当冷却水温度低于室温时，其温差应小于 10℃。湿度较大时其温差应小
于 5℃，以防止设备暴漏。 进水 PH 值：7-8.5
硬度:不大于 60mg/L
冷却水系统配臵
按每天工作 8 个小时，室温 25℃计，若工作时间加长，可以适当增加水池容积。如果选用的 水泵是自吸泵，则应适当加大水泵功率。
高频感应加热设备原理
高频感应加热设备原理高频感应加热设备是一种利用高频电磁场来加热导电材料的装置。
它主要由高频电源、电源控制系统、感应线圈和工件组成。
高频感应加热设备运行时，通过高频电源产生高频电流，然后将高频电流输入到感应线圈中，感应线圈产生高频电磁场，进而使工件内部的导电材料发生感应电流，从而实现工件的加热过程。
高频感应加热设备的原理基于法拉第电磁感应定律和焦耳定律。
根据法拉第电磁感应定律，当导体在变化的磁场中运动时，会产生感应电流。
而焦耳定律则说明了导体中的电流通过导体时会产生热量。
因此，高频感应加热设备利用电磁感应和焦耳热效应，将电能转化为热能，实现对导电材料的加热。
在高频感应加热设备中，高频电源产生的高频电流流经感应线圈，感应线圈中产生的高频电磁场会穿透工件，并在工件内部产生涡流。
涡流是一种环流，它在导体内部形成闭合回路，导致导体内部发生热量的损耗。
由于涡流在导体中的流动路径是环形，因此涡流主要集中在导体表面附近，导致导体表面温度升高。
高频感应加热设备的加热效果主要取决于感应线圈的设计和工作频率。
感应线圈的设计涉及线圈的形状、匝数和尺寸等参数。
工作频率越高，感应线圈产生的高频电磁场越强，涡流的损耗也越大，导致加热效果更好。
而且，由于高频电磁场的穿透深度较浅，高频感应加热设备可实现对工件表面的局部加热，从而提高加热效率和控制精度。
高频感应加热设备具有许多优点。
首先，由于加热过程直接作用于工件表面，不需要对工件进行预热，因此加热速度快。
其次，由于加热过程中没有燃烧产物和污染物的生成，因此环保。
此外，高频感应加热设备的加热效率高，能量利用率高，对能源的消耗较少。
同时，高频感应加热设备的加热过程可控性好，可以根据工件的要求和加热工艺进行精确控制。
高频感应加热设备在许多领域得到了广泛应用。
例如，它常用于金属加热、焊接、淬火、热处理、熔化和烧结等工艺。
此外，高频感应加热设备还可以用于塑料熔融、玻璃熔化、陶瓷烧结、木材干燥等非金属材料的加热处理。
高频电炉设备操作说明
高频电炉设备操作说明一、设备概述高频电炉是一种用于加热金属材料的设备，它利用高频电流通过感应加热的方式，使金属材料迅速升温以实现加热加工的目的。
本操作说明将详细介绍高频电炉设备的操作步骤和注意事项，以确保安全操作和正常工作。
二、安全操作指南1. 在操作高频电炉之前，必须参阅设备的使用说明书并按照说明进行正确的安装和调试。
2. 操作高频电炉时，必须穿戴符合安全要求的个人防护装备，包括但不限于防护眼镜、耐高温手套、耐高温工作服等。
3. 在操作高频电炉之前，确认操作区域内是否有任何易燃、易爆或容易受损的物品，以避免意外事故发生。
4. 确保操作区域通风良好，避免因电炉工作产生的废气和烟尘对人员健康造成威胁。
5. 在操作高频电炉时，严禁将手指或其他物件伸入加热区域，以免造成烫伤或其他安全事故。
三、设备操作步骤1. 启动高频电炉前，首先通过仔细检查确保设备处于正常工作状态。
确认电源接线正确且稳定，设备主控面板显示正常，各个传感器和控制装置工作正常。
2. 将要加热的金属材料放置在高频电炉加热区域内，确保材料放置平稳并与加热线圈相接触良好。
3. 在设备控制面板上选择所需的加热参数，如加热时间、加热温度等，并按下启动按钮。
4. 高频电炉开始工作后，设备将自动控制加热功率，使金属材料迅速升温。
同时，在加热过程中可以通过控制面板上的显示参数来实时监控加热状态。
5. 当金属材料达到设定的加热温度后，高频电炉将自动停止加热。
此时，可以通过操作面板上的相关按钮将加热区域内的金属材料取出。
6. 在操作完成后，关闭高频电炉的电源，并进行相应的设备清理和维护工作，以确保设备的长期可靠运行。
四、注意事项1. 在操作过程中，若出现任何异常情况或设备故障，请立即停止使用，并联系专业人员进行检修和维护。
2. 高频电炉作为高温设备，使用过程中要注意火灾和烫伤的防范措施，严禁操作人员离开设备，确保设备处于安全监控之下。
3. 高频电炉设备具有较高的电压和电流，切勿尝试进行自行维修或改装，以免造成触电或其他电气事故。
电感应加热设备操作说明
电感应加热设备操作说明一、设备概述电感应加热设备是一种利用电磁感应原理来进行加热的设备。
具有加热迅速、高效节能的特点，广泛应用于工业生产中的金属加热、熔炼、淬火等工艺。
本文将为您详细介绍电感应加热设备的操作步骤及注意事项。
二、设备操作步骤1. 设备检查和准备1.1 确保设备通电前，所有操作开关处于关闭状态。
1.2 检查设备的供电电压是否和设备标牌上的额定电压匹配。
1.3 检查设备外观是否有损坏或异物堵塞。
2. 设备通电操作2.1 将电源线插入电源插座，并保证接地良好。
2.2 按下设备主电源开关，设备通电。
2.3 操作界面上的控制器，将加热参数调节到合适的数值，如加热功率、加热时间等。
2.4 打开冷却水开关，确保设备正常工作时温度不超过额定温度。
3. 加热操作3.1 将待加热的工件放置在电感应加热设备的加热区域内。
3.2 操作界面上的控制器，启动加热装置。
3.3 观察工件的加热情况，并根据需要调整加热参数。
3.4 加热完成后，关闭加热装置和主电源开关。
3.5 将加热后的工件进行冷却处理。
4. 设备维护4.1 加热设备在使用中应定期对设备进行清洁，防止灰尘和杂物进入设备内部。
4.2 检查冷却水的流量和温度，保持在合适的范围。
4.3 定期检查设备的电源线是否磨损、漏电等情况，及时更换或修理。
4.4 如发现设备故障或异常情况，应及时联系维修人员进行检修和处理。
三、注意事项1. 为了确保操作安全，请在操作设备前仔细阅读设备操作手册，并按照要求进行操作。
2. 操作过程中应戴好防护手套和护目镜，以防止对身体产生伤害。
3. 设备通电后，禁止将手伸入设备内部，避免触电事故发生。
4. 加热装置工作时会产生较高的温度和电磁辐射，请远离加热区域，以免烫伤或对身体健康产生不良影响。
5. 冷却水系统应保持正常工作状态，确保设备的散热和温度控制。
总结：以上就是电感应加热设备的操作说明，希望本文能对您正确使用电感应加热设备提供帮助。
感应加热设备操作规程讲解
感应加热设备操作规程讲解一、设备概述二、操作前的准备1.检查设备及相关配件是否完好无损。
2.确认设备接地是否良好。
3.检查电源线路是否稳定可靠。
4.检查冷却水流量和压力是否正常。
三、设备开机1.将设备电源线插入稳定的插座，并确保电源正常供电。
2.打开电源开关，设备进入待机状态。
3.检查设备显示屏是否正常显示参数。
4.检查冷却水流量和温度是否正常。
四、设备操作1.将待加热工件放置在感应线圈中央位置。
2.打开感应加热设备的开关，使设备开始工作。
3.根据工件材质和尺寸设置加热温度和时间。
4.确认设备工作状态，观察工件加热情况。
5.当工件达到预定温度后，关闭设备开关，停止加热操作。
6.等待工件冷却至安全温度后，可取出工件继续后续工艺。
五、设备维护1.在设备停止工作后，清理感应线圈和冷却水管道，确保设备清洁。
2.定期检查设备的电源线路和电器元件，确保其完好无损。
3.保持设备运转平稳，避免冷却水温度过高或过低。
4.定期维护设备的焦耳热效应装置，确保其工作效果。
5.检查设备接地情况，确保设备安全可靠。
六、操作注意事项1.操作人员应穿戴好安全装备，避免物料热焊到皮肤。
2.避免触摸设备内部的电器元件和感应线圈，以免触电危险。
3.确保设备周围环境通风良好，避免设备过热。
4.操作人员应经过培训，熟悉设备使用方法，并按规程进行操作。
5.在设备工作过程中，如发现异常情况或设备故障，应停止操作并通知相关人员进行维修。
以上即是感应加热设备的操作规程。
在操作设备时，要严格按照规程进行，确保设备的安全运行。
同时，定期进行设备维护和保养，延长设备的使用寿命。
高频感应炉操作说明
高频感应炉操作说明一、引言高频感应炉是一种非常常见的热处理设备，它采用高频电磁感应加热的原理，广泛应用于金属热处理行业，如铸造、锻造、淬火等。
本文将详细介绍高频感应炉的操作步骤及注意事项，以帮助操作人员正确、安全地使用该设备。
二、安全操作1. 在操作高频感应炉之前，务必确认设备安装处环境安全，灭火器材齐全，并确保无高温、易燃物品附近。
2. 使用高频感应炉时，需穿戴好防护服、防护手套和安全鞋等个人防护设备，确保操作人员的安全。
三、操作步骤1. 打开电源开关，并确认炉内水冷系统正常运行。
2. 将待加工工件放入感应炉炉腔中。
3. 调节感应炉功率和加热时间，根据工件的材质和加热要求来确定加热参数。
4. 启动高频感应炉，让感应线圈开始工作。
在加热过程中，需注意观察工件的表面温度，避免过热或温度不够。
5. 在工件达到所需温度后，及时关闭高频感应炉，等待冷却。
6. 冷却完成后，取出加热过的工件，并进行相应的后续处理。
四、操作注意事项1. 操作人员需了解各种金属材料的热处理参数，避免因操作不当导致工件的损坏。
2. 在使用高频感应炉时，应注意安全出入口设施的设置，确保避免发生意外伤害。
3. 在加热过程中，工件表面可能会产生高温，接触时需小心，避免烫伤。
4. 操作人员应严格按照高频感应炉的使用说明进行操作，不得随意更改设备的参数设置，以免影响其正常工作。
5. 操作过程中，如发现设备存在异常情况，应立即停机检查，并及时向维修人员报修。
五、设备维护1. 高频感应炉的工作环境应保持干燥清洁，定期清理设备周围的杂物和灰尘。
2. 感应线圈应保持干燥，避免受潮和堆积灰尘。
3. 定期检查冷却系统，确保冷却水正常流动，如有异常应及时清洗或更换冷却水。
4. 定期检查电源线路和感应线圈连接处是否松动，以确保设备正常工作。
5. 长期不使用时，应切断电源并进行防尘工作，以延长设备使用寿命。
六、总结高频感应炉是一种应用广泛的热处理设备，正确的操作和维护对于保证设备正常工作、提高生产效率至关重要。
高频感应加热设备 GP-20 使用说明书
GP-20高频感应加热设备使用说明书特别注意事项1．确保用软化的洁净水(纯净水`蒸馏`洁净的自来水)来作冷却水，不要使用江`河`地下水.水温不要超过40℃，否则会导致管道堵塞、结垢，加快机器老化和损坏。
2．感应圈的设计很重要，是获得最佳加热效果的关键，如有问题，请向本公司咨询。
苏州吉宇鹏电源科技有限公司电话:高频感应加热设备系列1．简介本公司的手提式高频感应加热设备是采用国际最先进的电力电子器件和独特的变流控制技术以合理的结构设计而形成的最新高科技产品，从而开辟了感应加热设备的新领域。
其主要优点如下：⑴体积小、重量轻：占地面积小，节省厂房空间⑵特别省电：同样加热速度，用电仅为电子管高频机的三分之一⑶操作简单：几分钟即可学会⑷安装简单：接电源和水即可使用，5分钟即可完成⑸特别安全：无近万伏高压，免除高压触电危险2．产品规格说明产品规格定义：GP－XX YY其中XX为数字，表示设备的最大振荡功率或最大输出功率；YY为英文字母，表示设备的附加功能，这些附加功能含义如下：附加功能YY附加功能说明附加功能功能说明A自动控制型1、加热、保温、冷却三个过程可自动转换2、加热功率、保温功率、加热时间、保温时间、冷却时间五个参数可独立调节3、适合于对加热温度要求比较精确的使用场合，如热处理等B分体式1、高频变压器单独引出，与主机用软线相连，软线长1.5米2、适合于可达性差的应用场合自动流水线或手工现场作业C超高频型输出振荡频率为150－250KHZD锻造加强型100％负载持续率设计，专为锻造不停机使用场合设计一、GP－20（A）（B）系列产品适用范围1．适用于焊接面积在10CM2以内的各种合金刀具、钻头、金刚石工具的快速加热焊接，具有很大范围的适用性，能满足绝大多数刀具、工具的高频感应加热要求。
如焊接面积为10CM2面积刀具，焊接时间为银焊约30－40秒，铜焊约60－100秒。
通过合理的感应圈设计，可以焊接面积在10－20CM2的工件，但焊接时间相对较长，遇此情况，请接受本公司技术咨询。
高频感应加热设备
第 6 页 共 20 页
6
高频感应加热设备使用说明书
第三章 设备的使用要求
一、设备的使用环境
1、环境温度在+5℃～ +40℃范围内。
2、防尘、防潮。
3、装有通风设备，排除淬火时产生的污浊气体。
二、设备的供水
1、总用水量：5000 公升/小时。
2、水压在 1.2～2 大气压之间。
3、水的硬度不大于 0.017 克/升。
为了提高设备的稳定性，必须保证振荡管有稳定的灯丝电压，本设备中采用 磁饱和谐振式稳压器，来供给振荡管的灯丝电压，由于振荡管灯丝电压互有差别， 所以稳压器的输出电压是可调的，在稳压器的一次线圈中抽出一个 220V 电压作 控制电源，并利用稳压器上的谐振电压，经截止栅负压整流器整流后，作为振荡 管在需要停止振荡时的截止栅负压，稳压器的性能，应保证输入电源在±10%内 变化时，输出电压的变化不超过±2%。 6、电源控制电路及指示电路
高频热处理设备使用方法说明书
高频热处理设备使用方法说明书一、引言高频热处理设备是一种重要的热处理工具，广泛应用于金属材料的硬化、淬火等工艺过程。
为了帮助用户正确操作设备，本说明书详细介绍了高频热处理设备的使用方法。
二、设备概述高频热处理设备由电源控制系统、感应加热系统和冷却系统组成，能够提供高强度、高频率的电磁场，实现材料的快速加热和冷却。
设备外观如图所示：[插入设备外观图片]三、设备准备1. 检查设备外部是否有损坏，如发现损坏应及时联系维修人员进行修复。
2. 确保设备与电源连接稳固，并接地可靠。
3. 准备待处理的金属材料，并确认其尺寸和形状符合设备要求。
四、设备操作1. 启动设备前，请确保所有操作人员佩戴绝缘手套和护目镜，确保操作安全。
2. 打开电源控制系统，按照设备参数要求设置加热温度和时间。
3. 将待处理的金属材料放置到感应加热系统的工作区域，并确保与加热线圈保持适当的距离。
4. 关闭并锁定设备的安全门，并按下启动按钮，设备开始进行加热过程。
5. 监控加热过程中的温度变化，确保温度控制在设定范围内。
6. 加热结束后，设备会自动停止加热并开始冷却过程，耐心等待冷却完成。
7. 冷却完成后，打开设备安全门，取出已处理的金属材料。
8. 关闭设备电源，并进行设备清理和维护。
五、设备维护1. 每次使用设备后，请进行设备清洁，确保机器表面干净整洁。
2. 定期检查设备的电源线、加热线圈等部件，如有异常应及时更换或修理。
3. 注意设备的防潮和防尘措施，避免设备受潮或被灰尘污染。
4. 当发现设备使用中出现异常情况时，应立即停止使用并联系维修人员进行检修。
六、安全注意事项1. 在操作设备时，应佩戴绝缘手套和护目镜，避免电击和金属溅射对人身安全造成伤害。
2. 使用设备时，请确保操作人员熟悉设备的使用方法和安全规程。
3. 禁止在设备工作过程中触摸加热线圈和其他高温部件，以避免烫伤。
4. 在设备操作过程中，严禁离开设备现场，以免发生安全事故。
5. 在设备故障或异常情况下，应立即停止使用并进行维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有关高频感应加热电源设备使用的详细讲解1、面板功能说明
2、使用方法
（1）根据加热工件选择安装合适的感应器。
（2）接通水泵电源开关，检查水流量。
（3）打开主机“电源开关”，“电源”指示灯亮；同时有风扇转动的声音；过3-4秒后听到交流接触器吸合的声音。
（4）将工件放入感应器内，严禁工作短路感应器；用脚踏下脚踏开关（或按下面板加热开关），开始加热工件，待工件达到温度要求时，断开脚踏开关（或按起面板加热开关）。
（5）取出加热工件，置另一个工件，重复4、5步骤。
（6）全部完工后，关闭主机“电源开关”。
（7）10-2-分钟后再关闭水泵电源开关。
（8）其他可以参照上一节“面板功能说明”。
