TENSOR27红外光谱仪操作与维护规程完整

傅立叶红外光谱仪TENSOR27仪器操作与
维护规程
布鲁克光谱仪器公司

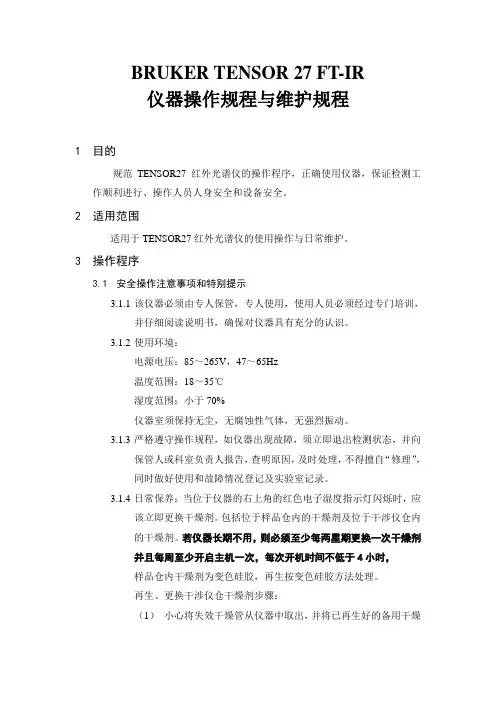

傅立叶红外光谱仪TENSOR 27操作规程
1目的
规范TENSOR27红外光谱仪的操作程序，正确使用仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。

2适用范围
适用于TENSOR27红外光谱仪的使用操作与日常维护。

3操作程序
3.1安全操作注意事项和特别提示
3.1.1该仪器必须由专人保管，专人使用，使用人员必须经过专门培训，
并仔细阅读说明书，确保对仪器具有充分的认识。

3.1.2使用环境：
电源电压：85～265V，47～65Hz
温度范围：18～35℃
湿度范围：小于70%
仪器室须保持无尘，无腐蚀性气体，无强烈振动。

3.1.3严格遵守操作规程，如仪器出现故障，须立即退出检测状态，并
向保管人或科室负责人报告，查明原因，及时处理，不得擅自“修
理”，同时做好使用和故障情况登记及实验室记录。

3.1.4日常保养：当位于仪器的右上角的红色电子湿度指示灯闪烁时，
应该立即更换干燥剂。

包括位于样品仓内的干燥剂及位于干涉仪仓
内的干燥剂。

若仪器长期不用，则必须至少每两星期更换一次干燥
剂并且每周至少开启主机一次，每次开机时间不低于4小时，
样品仓内干燥剂为变色硅胶，再生按变色硅胶方法处理。

再生、更换干涉仪仓干燥剂步骤：
（1）小心将失效干燥管从仪器中取出，并将已再生好的备用干燥
管小心装入仪器；
（2）打开失效干燥管密封盖，将干燥剂（分子筛，白色）倒出；
（3）将倒出的干燥剂放入适当的容器，在干燥烘箱于150℃下再生不低于24小时；（切勿连同干燥管一起加热！））
（4）在干燥气氛中冷却干燥剂至50℃以下，然后才能将干燥剂重新装入干燥管中，盖好密封盖，在干燥气氛中保存备用。

（切勿将高温干燥剂立即放入，否则会损坏红外光谱仪！）
3.1.5样品测定完毕，须保持仪器样品仓的清洁，并将样品移出仪器室，
关好仪器、电脑及水、电、门窗等。

3.2开机前的准备
3.2.1检查确认电源插座上的电压是否在规定的范围内。

3.2.2开除湿器，湿度须小于70%。

3.3开机步骤
3.3.1按仪器后侧的电源开关，开启仪器，加电后，开始一个自检过程；
约30秒钟。

自检通过后，状态灯由红变绿。

仪器加电后至少要等
待10分钟，等电子部分和光源稳定后，才能进行测量。

3.3.2开启电脑，运行OPUS操作软件。

检查电脑与仪器主机通讯是否
正常。

3.3.3设定适当的参数，检查仪器信号是否正常，若不正常需要查找原
因并进行相应的处理，正常后方可进行测量。

3.3.4仪器稳定后，进行测量。

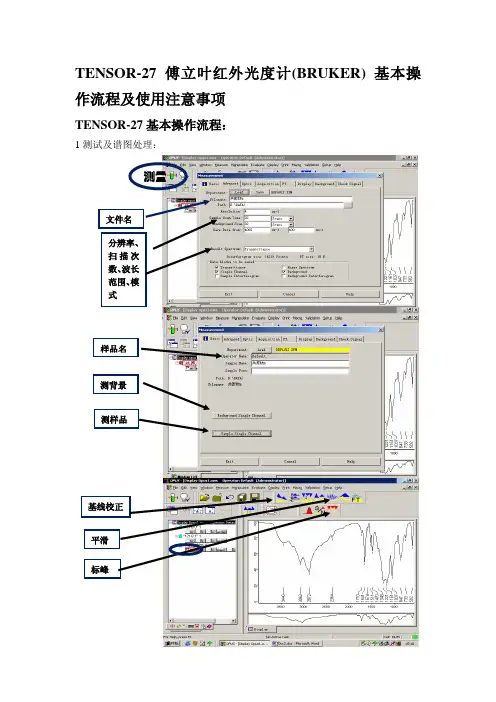

3.4测量步骤
3.4.1根据实验要求，设置实验参数。

3.4.2根据样品选择背景。

3.4.3测量背景谱图。

3.4.4准备样品（如用压片机压片或液体池等）
3.4.5将样品放入样品室的光路中（如放在样品架或其它附件上）。

3.4.6测量样品谱图。

3.4.7对谱图进行相应处理。

3.5关机步骤
3.5.1移走样品仓中的样品，确保样品仓清洁。

3.5.2按仪器后侧电源开关，关闭仪器。

3.5.3关闭电脑。

3.5.4若有必要，还需要从电源插座上拔下电源线。

傅立叶光谱仪TENSOR27的维护
TENSOR27 FT-IR 光谱仪设计成使用易更换的部件。

一些部件有使用寿命，为了保证维护费用低，用户可以自己更换TENSOR27的一些备件，不用BRUKER工程师到场。

本节介绍下列维护过程：
•取出并再生干燥剂
•更换激光器
•更换IR光源
•更换保险丝
•更换窗片
为了用户及仪器的安全必须注意如下事项。

1 作任何维护之前，先拔掉电源线。

这对下面的介绍都有效。

2 当仪器在“开”的状态、而仪器盖板被打开时，必须注意避免如下事项：
- 检查可能的激光辐射泄漏。

- 注意潜在的高压危险。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
避免静电
用户身上的静电可能损坏电路接头和半导体芯片。

身上释放的微弱的静电足以损坏半导体芯片。

在接触下面任何部分之前，用户与仪器同步接地是很重要的：
•电源腔体
•光源/ 电子腔体
可以通过下列方式接地：
•使用接地的手腕电缆
•触摸仪器金属体部分
接地手腕电缆是最有效（首选）的接地方法。

完成维护操作后（除了换干燥剂），建议运行OPUS 软件的“仪器测试”程序，以检查仪器的状态。

取出并再生干燥剂
封在筒中可更换的干燥剂（分子筛）能够保持干涉仪和探测器腔体中的空气干燥。

尽管密封在腔体中，还是有必要再生分子筛。

大约每六个月、或者至少当仪器上面的电子湿度指示等表明应该更换干燥剂时，再生或更换干燥剂。

干燥剂的位置干燥剂的位置
更换干燥剂
干燥器筒装在探测器（TENSOR 27中没有）和干涉仪腔体中。

打开探测器腔体（TENSOR 37）：
1 取下探测器腔体左侧螺钉的塞子。

2 转大约半圈，松开螺钉（6 mm）。

3 移开盖子，拔出干燥器筒。

打开干涉仪腔体：
1 按下光源腔体盖，打开盖子。

会在面向干涉仪腔体的壁上看到一个螺钉。

2 转大约半圈，松开螺钉（6 mm）。

3 取下干涉仪腔体盖子，拔出干燥器筒。

干燥剂从仪器中取出后就应该再生，这样要用时才会有可用的。

再生后，存入所提供的藏筒中。

干燥剂的再生
1 握紧白色管子与上部黑色盖、分开这两部分。

2 将干燥剂倒入一个能经受150 °C 度温度的容器中。

3 将分子筛放入150 °C 的炉子中，至少烘干2
4 小时。

4 将热的分子筛倒入干燥管中，并装好该管。

5 将再生的干燥剂装入存放管中，直到以后再次更换。

更换激光器模块
激光损害后，用户可以很容易地更换HeNe 激光器与电源。

激光器安装在光源/ 电子腔体内。

激光器的位置
1 关掉仪器电源。

2 按下盖子，打开光源/ 电子腔体盖板。

3 松开Phillips 螺丝（A，约两圈），取下边上的固定支架（B）。

4 抬起激光单元约三毫米、稍稍顺时针并向前倾斜，从腔体中取出。

注意这时
仍然连着电源电缆！
5 拧开两个小螺钉、取下电源插头（D）。

6 换上一个新的激光单元，按反顺序操作。

7 关闭全部腔体，并打开电源。

8 检查仪器上盖上的激光诊断指示灯。

9 初始化后（红色和绿色灯交替闪烁约30 秒），然后只有绿灯闪烁。

如果不是这样，参考“故障诊断”。

必须用OPUS 软件初始化新激光器。

见OPUS 软件使用手册。

更换I R 光源
如果光源损坏，用户可以很容易地更换光源。

1 换光源之前，关闭仪器电源。

2 按下盖子，打开光源/ 电子腔体盖板。

3 松开光源螺丝大约一圈。

4 轻轻按下光源同时转动固定杆。

5 取出光源。

6 换上一个新的光源，安装时光源端点平的部分必须面朝仪器一面。

7 拧紧螺丝。

8 关上光源腔盖。

9 打开仪器电源。

更换保险丝
如果仪器后面的电压指示灯不亮、并且电源开关也是开着的（假定电源电压没问题），
主电源保险丝可能烧了。

主电源保险丝在仪器后面的电源插座上。

更换保险丝：
1 关仪器电源开关（A）到“关”的位置（“O”位置）。

2 拔掉仪器电源线。

3 找到保险丝座（B）。

4 向槽（C）中插入一个小扁平改锥。

5 轻轻撬动改锥、放开保险丝座卡簧。

这时可取下保险丝座。

6 这时能看到两个保险丝。

换上两个5x20 mm、4AT 的保险丝。

建议使用的保险丝为WICHMANN195, 4.00AT 系列；订货号为：195 1400 002，一组十个保险丝。

另一个选择是BRUKER 号码为225
7 （一个）。

7 插回保险丝架、直至听到卡簧的响声。

8 插上电源电缆。

9 打开电源开关。
