半导体晶片抛光
半导体CMP抛光材料简介介绍
04
CATALOGUE
半导体CMP抛光材料的产业现状及发展 趋势
产业现状及问题
产业现状
随着半导体技术的不断发展，CMP抛光材料在半导体 制造过程中发挥着越来越重要的作用。目前，全球 CMP抛光材料市场主要由美国、日本和欧洲的企业主 导，国内企业在市场上的竞争力还有待提高。
抛光材料的重要性
抛光材料是半导体制造过程中不可或 缺的材料之一
优秀的抛光材料能够提高半导体器件 的性能和可靠性
02
CATALOGUE
抛光材料种类及特点
氧化铝抛光材料
总结词
氧化铝是一种常用的半导体CMP抛光材料，具有高硬度、高耐磨性和高耐腐蚀 性等优点。
详细描述
氧化铝抛光材料具有优异的物理和化学性能，如高硬度、高耐磨性、高耐腐蚀 性以及良好的抗氧化性。它广泛用于半导体CMP加工过程中的抛光处理，可有 效提高抛光效率和精度。
先进封装领域
倒装芯片封装
在先进封装领域，倒装芯片封装是一种 常见的封装技术。半导体CMP抛光材料 被用于对倒装芯片进行抛光处理，以获 得更可靠的电气性能和机械强度。
VS
晶圆级封装
晶圆级封装是一种先进的封装技术，可以 在整个晶圆上进行封装操作。半导体 CMP抛光材料被用于对晶圆进行抛光处 理，以获得更平整的表面，有利于后续工 艺的进行。
料和新技术的不断涌现，抛光材料的性能将得到进一步提升，推动半导
体制造技术的不断进步。
02
环保和可持续发展
随着环保意识的不断提高，未来的抛光材料将更加注重环保和可持续发
展。新型抛光材料将更加环保、高效、节能，为半导体制造的可持续发
展做出贡献。
03
市场需求持续增长

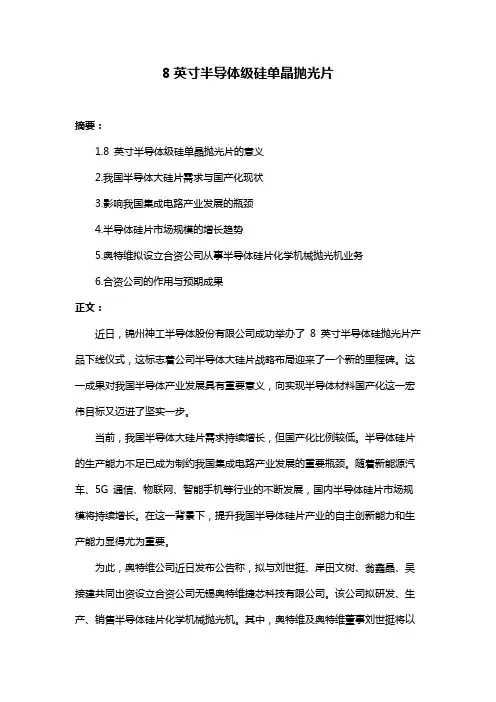

8英寸半导体级硅单晶抛光片
8英寸半导体级硅单晶抛光片
摘要：
1.8 英寸半导体级硅单晶抛光片的意义
2.我国半导体大硅片需求与国产化现状
3.影响我国集成电路产业发展的瓶颈
4.半导体硅片市场规模的增长趋势
5.奥特维拟设立合资公司从事半导体硅片化学机械抛光机业务
6.合资公司的作用与预期成果
正文：
近日，锦州神工半导体股份有限公司成功举办了8 英寸半导体硅抛光片产品下线仪式，这标志着公司半导体大硅片战略布局迎来了一个新的里程碑。
这一成果对我国半导体产业发展具有重要意义，向实现半导体材料国产化这一宏伟目标又迈进了坚实一步。
当前，我国半导体大硅片需求持续增长，但国产化比例较低。
半导体硅片的生产能力不足已成为制约我国集成电路产业发展的重要瓶颈。
随着新能源汽车、5G 通信、物联网、智能手机等行业的不断发展，国内半导体硅片市场规模将持续增长。
在这一背景下，提升我国半导体硅片产业的自主创新能力和生产能力显得尤为重要。
为此，奥特维公司近日发布公告称，拟与刘世挺、岸田文树、翁鑫晶、吴接建共同出资设立合资公司无锡奥特维捷芯科技有限公司。
该公司拟研发、生产、销售半导体硅片化学机械抛光机。
其中，奥特维及奥特维董事刘世挺将以
货币方式出资4600 万元，认缴合资公司64% 股权。
此次交易有助于奥特维公司在半导体硅片化学机械抛光机领域的发展，提升其在半导体行业的竞争力。
同时，合资公司的设立将有利于推动我国半导体硅片产业的技术创新和产品升级，助力我国半导体产业迈向更高水平。
硅的cmp抛光技术
硅的cmp抛光技术
硅的CMP抛光技术，全称为化学机械抛光技术，是半导体晶片表面加工的
关键技术之一。
这种技术利用化学腐蚀和机械力对加工过程中的硅晶圆或其它衬底材料进行平坦化处理。
CMP设备包括抛光、清洗、传送三大模块，
其作业过程中，抛光头将晶圆待抛光面压抵在粗糙的抛光垫上，借助抛光液腐蚀、微粒摩擦、抛光垫摩擦等耦合实现全局平坦化。
此外，单晶硅片制造过程和前半制程中也需要多次用到化学机械抛光技术。
与先前普遍使用的机械抛光相比，化学机械抛光能使硅片表面变得更加平坦，并且还具有加工成本低及加工方法简单的优势，因而成为目前最为普遍的半导体材料表面平整技术。
由于目前集成电路元件普遍采用多层立体布线，集成电路制造的前道工艺环节需要进行多层循环。
在此过程中，需要通过CMP工艺实现晶圆表面的平
坦化。
集成电路制造是CMP设备应用的最主要的场景，重复使用在薄膜沉
积后、光刻环节之前。
以上信息仅供参考，如有需要，建议查阅CMP技术相关论文或咨询专业人士。

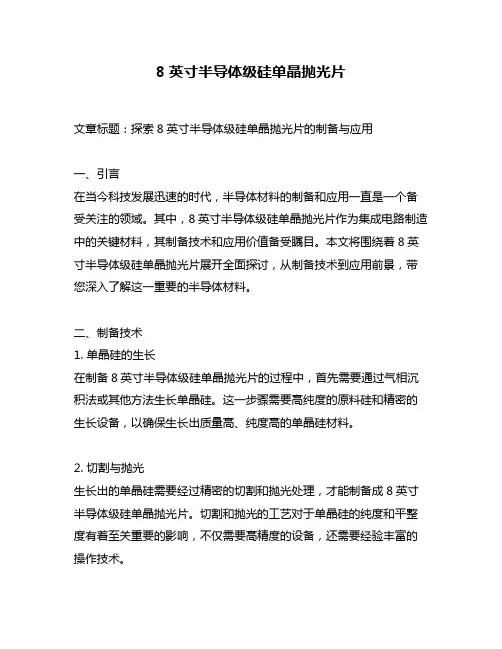

8英寸半导体级硅单晶抛光片
8英寸半导体级硅单晶抛光片文章标题：探索8英寸半导体级硅单晶抛光片的制备与应用一、引言在当今科技发展迅速的时代，半导体材料的制备和应用一直是一个备受关注的领域。
其中，8英寸半导体级硅单晶抛光片作为集成电路制造中的关键材料，其制备技术和应用价值备受瞩目。
本文将围绕着8英寸半导体级硅单晶抛光片展开全面探讨，从制备技术到应用前景，带您深入了解这一重要的半导体材料。
二、制备技术1. 单晶硅的生长在制备8英寸半导体级硅单晶抛光片的过程中，首先需要通过气相沉积法或其他方法生长单晶硅。
这一步骤需要高纯度的原料硅和精密的生长设备，以确保生长出质量高、纯度高的单晶硅材料。
2. 切割与抛光生长出的单晶硅需要经过精密的切割和抛光处理，才能制备成8英寸半导体级硅单晶抛光片。
切割和抛光的工艺对于单晶硅的纯度和平整度有着至关重要的影响，不仅需要高精度的设备，还需要经验丰富的操作技术。
三、应用价值1. 集成电路制造8英寸半导体级硅单晶抛光片是集成电路制造的重要材料，其优良的物理特性和表面平整度，可以有效提高集成电路的制造质量和性能。
在当今信息技术高度发达的背景下，集成电路的需求量不断增加，因此8英寸半导体级硅单晶抛光片的市场需求也在持续增长。
2. 太阳能电池除了集成电路制造，8英寸半导体级硅单晶抛光片还被广泛应用于太阳能电池的制造。
其高纯度和平整表面能够提高太阳能电池的转换效率，从而使得太阳能电池在可再生能源领域具有更广泛的应用前景。
四、总结与展望通过本文的介绍，相信读者对8英寸半导体级硅单晶抛光片的制备技术与应用价值有了更深入的理解。
当前，随着科技的不断发展，半导体行业也将迎来新的机遇和挑战。
未来，随着5G、人工智能等新兴领域的快速发展，对于高质量、深度和广度兼具的8英寸半导体级硅单晶抛光片的需求将会更加迫切。
不仅需要不断完善其制备技术，还需要不断拓展其应用领域，以满足市场的需求。
个人观点与理解作为一名专业的文章撰写者，我深知8英寸半导体级硅单晶抛光片在当今半导体材料领域的重要性。
减薄抛光的半导体晶片背面微损伤成因分析
减薄抛光的半导体晶片背面微损伤成因分析摘要硅晶片裂纹失效是影响半导体芯片封装质量和可靠性的重要因素之一。
从硅片供应商、半导体晶片制造、封装组装到最终客户应用，供应链的每个环节都需要解决这个问题。
找到影响晶片裂纹的关键因素，对于实施准确的纠正措施是至关重要的调查。
晶片裂纹产生的关键因素是晶片背面磨削后的微损伤。
本研究旨在探讨影响背磨抛光后背面微损伤的各种因素，通过设计由背磨过程中各工序和机械步骤组成的实验方法，通过轮廓仪监测确定各因素对背磨抛光后晶片背面微损伤的影响。
为了提高薄晶片的机械强度，对薄片进行抛光是敏感晶片的常用工艺。
结果表明，抛光后的晶片背面被触碰会导致微损伤。
关键词背面研磨，晶片裂纹，背面损伤，抛光。
引言目前，对于半导体封装来说，越来越小是大趋势，这就要求晶片越做越薄。
但硅片越薄，翘曲、微裂纹、应力等问题就越严重，会影响成品率、搬运、揭膜、激光打标和切粒等。
同时，对可靠性的要求也很高，尤其是在汽车安全方面。
封装晶片裂纹是影响可靠性的一种典型问题，对175微米厚度以下晶圆背面进行抛光，去除磨轮减薄损伤层以改善晶片的力学性能是半导体制造中常见的工艺。
晶圆背面进行镜面抛光后，晶片强度提高。
但单机抛光并没有消除晶片裂纹，一些失效案例中还是出现了晶片破裂。
1. LQFP芯片在使用过程中发生晶片破裂LQFP (Low Profile Quad Flat Packages) 48ld 7x7EP (Exposed Pad)几个芯片由于功能失效被客户退回，其中一个是Pin 37在热功能测试中没有波形，见图1。
失效分析包括封装光学检查、x射线检查和SAM(扫描声学显微镜)，未发现异常。
用磨削工具对失效部件背面进行脱模处理后，对晶片裂纹进行了捕捉，光学和扫描电子显微镜(SEM)图像显示了微损伤(长约370um，宽约12um)，穿过晶片背面裂纹线。
用EDX(能量色散x射线光谱)进行成分分析。
断裂硅间隙和微损伤区主要含有C和Si，与晶片背面完整的硅晶片相匹配，含碳较高是因FA分析过程中，用化学方法去除晶片附着层导致的，见图2。
半导体晶片抛光
半导体晶片抛光Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】半导体晶片抛光利用化学抛光、机械抛光或化学机械抛光去除晶片表面的机械损伤层并呈镜面的半导体晶片加工的重要工序。
化学抛光是利用化学非选择性腐蚀达到表面抛光的目的，晶片表面残留的机械损伤层少，但表面状态和几何尺寸的精度较差。
机械抛光是靠机械摩擦达到表面抛光目的，易于得到光亮如镜的晶片表面，晶片几何尺寸精度较高，但残留的机械损伤层的深度受抛光种类、粒度粗细的影响。
化学机械抛光是使晶片表面与抛光料发生化学反应，生成水溶性化合物，并通过受控的机械摩擦把化学反应物擦去，以达到抛光的目的。
二氧化硅胶体碱性化学机械抛光是用于硅单晶片表面抛光的最常用方法。
采用该方法可以获得光亮如镜的表面。
二氧化硅化学机械抛光对硅单晶片表面的抛光机理如下:抛光液中的氢氧化钠首先在硅表面发生化学反应，使硅片表面的硅原子形成硅酸钠盐: 51+ZNaOH+HZO一NaZSIO3+ZH。
个 51+ZNaOH+ZH:O一一NaZSIO，干3H:个并通过微细柔软的二氧化硅胶体微粒对硅片表面进行机械摩擦，使反应产物不断地进入抛光液中。
化学腐蚀与抛光液的pH值有关，并随pH值的增大而加剧;同时，当pH值超过n时，会使510:胶体溶解，从而使化学腐蚀作用大于机械摩擦作用，表面出现腐蚀坑;pH值小于时，抛光速度减慢。
因此抛光液的pH值一般在~n之间较为适宜。
二氧化硅胶体溶液在添加适量的次氯酸钠后常用于l一V族化合物半导体材料如砷化稼、碑化稼等晶片的抛光。
对于锢化合物的抛光也有在二氧化硅胶体溶液中添加澳化合物的。
由于化合物晶片材料相对地软和脆，机械强度不如硅晶片强，以及其晶体学解理特性等原因，在抛光的处理过程中应选择较软的抛光垫 (布)、较轻的正向压力，以保证不损坏晶片。
同时应注‘意澳和氯对大气污染和对人体损害的防护和治理。
良好的抛光过程应使化学腐蚀作用与机械摩擦作用趋于平衡。
半导体材料系列：CMP–晶圆平坦化必经之路，国产替代放量中
证券研究报告 | 行业深度2021年07月30日电子半导体材料系列：CMP –晶圆平坦化必经之路，国产替代放量中CMP全称为Chemical Mechanical Polishing，化学机械抛光，是半导体晶片表面加工的关键技术之一。
单晶硅片制造过程和前半制程中需要多次用到化学机械抛光技术。
与此前普遍使用的机械抛光相比，化学机械抛光能使硅片表面变得更加平坦，并且还具有加工成本低及加工方法简单的优势，因而成为目前最为普遍的半导体材料表面平整技术。
中游代工扩产叠加下游需求激增推动半导体材料市场持续增长。
此轮半导体景气度因为全球电子行业硅含量持续提高，并且受到外部疫情、经济景气周期、及行业的产能/库存等多维度影响进入了当前的供需严重失衡阶段，而此轮高景气度有望得到较长的维持，因此我们也看到各大晶圆厂上修Capex用以扩产，应对需求的爆发。
随着Capex的增长，我们可期半导体材料将会随着产能的投放，迎来需求的高速增长，这也将带动CMP抛光耗材的需求的增长。
芯片制程不断升级，带动CMP环节供需及价值量的不断增长。
随着各类芯片的技术的进步，抛光步骤也随之增长，从而实现了抛光垫及抛光液用量市场的持续增长。
同时随着芯片制程的提高带动的抛光材质技术要求的提升，以及整体半导体芯片市场的复苏，我们可以预期到未来CMP 市场的量*价的双重增高。
CMP耗材市场格局呈现高度集中，格局有望在国内市场复制，助力国产材料厂商实现高市占率。
CMP环节呈现类龙头垄断（抛光垫）和较为集中的寡头垄断（抛光液），其核心原因在于替代的潜在损失的机会成本较大、龙头厂商数十年深耕与客户粘性极高、海外龙头产品更为齐全，可为客户提供全套解决方案。
而随着中国CMP材料厂商不断突破及丰富产品，并且内资晶圆厂扩产迅速，有望给到内资CMP厂商巨大的机会窗口实现替代，并且延续海外的竞争格局，助力自身实现高市占率。
国内龙头：鼎龙股份（抛光垫）、安集科技（抛光液）。
2023年半导体晶片抛光设备行业市场分析现状
2023年半导体晶片抛光设备行业市场分析现状半导体晶片抛光设备市场是半导体行业中的一个重要细分市场。
半导体晶片抛光设备是用于半导体晶片表面抛光和平整的设备，主要用于提高半导体晶片的表面质量和光洁度。
随着半导体行业的迅猛发展，半导体晶片抛光设备市场也取得了快速增长。
目前，半导体晶片抛光设备市场主要有几个主要特点：一是市场规模不断扩大。
随着半导体产业的快速发展，晶片抛光设备市场也取得了快速增长。
根据市场研究机构的数据，2019年全球半导体晶片抛光设备市场规模已经达到50亿美元，预计到2025年将达到100亿美元以上。
二是行业竞争加剧。
半导体晶片抛光设备市场竞争激烈，主要厂商包括美国的Applied Materials、德国的ESI、日本的东京毅力科技等。
这些主要厂商通过不断研发创新、提高产品性能和降低成本来提升市场竞争力。
三是技术创新驱动市场发展。
随着半导体技术的不断进步和需求的不断变化，半导体晶片抛光设备市场也需要不断进行技术创新。
例如，随着芯片尺寸的不断缩小，半导体晶片抛光设备需要具备更高的精度和稳定性，以满足制造商对半导体晶片质量的要求。
四是市场地域分布不均。
目前，亚洲地区是半导体晶片抛光设备市场的主要消费地区，尤其是中国、日本、韩国等地。
这些地区的快速发展的半导体产业，推动了半导体晶片抛光设备市场的增长。
而北美和欧洲市场的半导体晶片抛光设备需求相对较低，主要集中在亚洲地区的制造商。
未来，半导体晶片抛光设备市场将继续保持稳定增长。
一方面，随着5G、人工智能、物联网等新技术的发展，对高性能半导体晶片的需求将不断增加，也将推动半导体晶片抛光设备市场的发展。
另一方面，随着半导体行业的全球化发展，全球范围内的半导体晶片抛光设备需求也将增加。
然而，半导体晶片抛光设备市场也面临一些挑战。
首先，行业竞争加剧，主要厂商之间的竞争将进一步加剧。
其次，新兴技术的发展可能会对半导体晶片抛光设备市场造成一定的冲击。
例如，3D打印技术和纳米加工技术的发展可能会取代传统的半导体晶片抛光工艺。
半导体抛光的原理
半导体抛光的原理
半导体抛光是将半导体材料表面的不平整部分去除，使其表面平整光滑的加工过程。
其原理如下：
1. 机械磨削：使用磨粒在半导体材料表面进行机械磨削，通过物理力量刮去表面的不平整层。
常用的磨削方法有手动研磨和机械化抛光。
2. 化学机械抛光（CMP）：在机械磨削的基础上，加入了化学溶液，通过化学反应和搅拌作用，使磨粒更好地与半导体材料表面接触并去除材料表面的不平整层。
同时，化学溶液中的化学物质可以改变半导体材料的化学性质，例如增加硅材料的耐蚀性。
3. 涡流抛光：利用高速旋转的磨盘在半导体材料表面产生涡流，通过磨粒在涡流下不断冲击表面，达到去除不平整层的目的。
半导体抛光的原理主要是通过机械力和化学反应作用在半导体材料表面去除不
平整层，从而获得平整光滑的表面。
这样的抛光过程对于半导体器件的制造和加工具有重要意义，可以提高器件的制造精度和性能。
半导体抛光工艺
半导体抛光工艺摘要：一、半导体抛光工艺的简介二、半导体抛光工艺的步骤三、半导体抛光工艺的挑战与解决方案四、半导体抛光工艺的未来发展趋势正文：一、半导体抛光工艺的简介半导体抛光工艺是半导体制造过程中的关键环节，其目的是通过物理和化学作用去除晶体表面的不平整和损伤层，从而获得光滑、平整的表面，以满足器件性能和可靠性的要求。
半导体抛光工艺在半导体制造中具有举足轻重的地位，不仅直接影响着器件的性能，而且还与生产效率和成本密切相关。
二、半导体抛光工艺的步骤半导体抛光工艺主要包括以下几个步骤：1.预处理：预处理主要是对晶体表面进行清洗和氧化，去除表面的油污、灰尘和金属杂质，形成一层均匀的氧化膜，为抛光过程提供良好的接触表面。
2.抛光：抛光是半导体抛光工艺的核心环节，主要包括机械抛光、化学抛光和电化学抛光等。
机械抛光是通过抛光液中的磨料对晶体表面进行机械磨削，达到平整表面的目的。
化学抛光是通过化学反应去除晶体表面的损伤层和杂质，实现表面光滑。
电化学抛光则是通过电流作用下的化学反应去除晶体表面的不平整和损伤层。
3.清洗：清洗是抛光过程的一个重要环节，主要是去除抛光过程中产生的杂质和残留的抛光液，以免影响后续工艺。
4.检测：检测是对抛光后的晶体表面进行质量评估，主要包括表面粗糙度、平面度、表面损伤等性能指标的检测。
三、半导体抛光工艺的挑战与解决方案半导体抛光工艺面临着诸多挑战，如抛光损伤、抛光均匀性、抛光速度和成本等。
针对这些挑战，研究人员采取了一系列解决方案，如改进抛光液、优化抛光工艺、引入先进抛光技术等，不断提高抛光工艺的质量和效率。
四、半导体抛光工艺的未来发展趋势随着半导体技术的不断发展，半导体抛光工艺将面临更高的性能和更严苛的工艺要求。
未来，半导体抛光工艺将朝着以下几个方向发展：1.高精度、高均匀性：随着器件尺寸的缩小，对抛光工艺的精度和均匀性要求越来越高。
未来的抛光工艺需要实现纳米级别的精度和均匀性，以满足高端器件的需求。
8英寸半导体级硅单晶抛光片
8英寸半导体级硅单晶抛光片介绍在半导体制造业中，硅单晶抛光片是非常重要的材料之一。
其中，8英寸半导体级硅单晶抛光片是一种常见的规格。
本文将对8英寸半导体级硅单晶抛光片进行全面、详细、完整且深入地探讨和介绍。
什么是8英寸半导体级硅单晶抛光片？8英寸半导体级硅单晶抛光片指的是直径为8英寸（约203.2毫米）的硅单晶片，在抛光过程中，经过一系列的物理和化学处理，使其表面变得光滑和平整。
这种硅单晶片具有高纯度、低杂质含量以及均匀的结晶结构，非常适用于半导体器件的制造。
制备过程8英寸半导体级硅单晶抛光片的制备过程一般包括以下几个步骤：1. 去除不纯物质首先，将原始硅单晶片进行预处理，去除表面和内部的不纯物质。
这通常包括酸洗、溶剂清洗和高温热处理等步骤。
2. 物理抛光接下来，对硅单晶片进行物理抛光。
这一步骤使用机械手段，将硅单晶片放置在旋转的抛光盘上，并利用研磨液和研磨颗粒进行抛光。
通过控制抛光时间、抛光液的成分和研磨颗粒的大小，可以控制硅单晶片的表面光洁度和平整度。
3. 化学机械抛光在物理抛光之后，会进行化学机械抛光。
这一步骤结合了化学物质和物理力学，通过在硅单晶片表面生成一层化学反应产物，并用研磨颗粒进行机械抛光，以进一步提高表面的光洁度和平整度。
4. 清洗和检验最后，在抛光完成后，将硅单晶片进行清洗，去除抛光液和杂质等残留物。
然后，对抛光片进行严格的检验，包括检查表面光洁度、平整度、厚度等指标，以确保其质量符合要求。
应用领域8英寸半导体级硅单晶抛光片在半导体制造业中广泛应用。
其作为半导体器件的基底材料，能够提供良好的机械强度和热传导性能。
主要应用领域包括：1. 集成电路制造8英寸半导体级硅单晶抛光片是集成电路制造中不可或缺的材料之一。
通过在硅单晶片上制造各种器件结构，如晶体管和电容器等，从而实现电路功能。
2. 光电子学由于8英寸半导体级硅单晶抛光片能够提供优异的光学特性，因此在光电子学领域也有广泛的应用。
半导体抛光工艺
半导体抛光工艺【原创版】目录一、半导体抛光工艺简介二、半导体抛光工艺的步骤三、半导体抛光工艺的挑战与未来发展正文一、半导体抛光工艺简介半导体抛光工艺是半导体制造过程中的一种关键工艺，其主要目的是通过抛光去除晶片表面的损伤层，以便进一步进行光刻、刻蚀等工艺步骤。
抛光过程可以分为两个主要阶段：粗抛和精抛。
粗抛主要是去除晶片表面的损伤和杂质，而精抛则是在粗抛的基础上进一步提高晶片表面的光洁度和平坦度。
二、半导体抛光工艺的步骤半导体抛光工艺主要包括以下几个步骤：1.晶片准备：将需要抛光的晶片放入抛光液中，并进行适当的清洗和处理，以去除表面的油污和杂质。
2.粗抛：使用粗抛机进行抛光，粗抛机通常采用较大的磨粒和较慢的抛光速度，以去除晶片表面的损伤和杂质。
3.清洗：将经过粗抛处理的晶片放入清洗液中，清洗掉表面的抛光液和杂质。
4.精抛：使用精抛机进行抛光，精抛机通常采用较小的磨粒和较快的抛光速度，以提高晶片表面的光洁度和平坦度。
5.清洗：将经过精抛处理的晶片放入清洗液中，清洗掉表面的抛光液和杂质。
6.检测：使用光学检测设备对抛光后的晶片进行检测，以确保其表面光洁度和平坦度符合要求。
三、半导体抛光工艺的挑战与未来发展尽管半导体抛光工艺在半导体制造中发挥着重要作用，但是它也面临着一些挑战，例如抛光液的污染、抛光机的精度和抛光过程的自动化等。
为了应对这些挑战，未来半导体抛光工艺将会朝着以下几个方向发展：1.抛光液的环保处理：采用更环保的抛光液和处理方法，以减少对环境的影响。
2.抛光机的精度和效率：提高抛光机的精度和效率，以满足更高精度和更高效率的半导体制造需求。
半导体抛光 半导体研磨
半导体抛光半导体研磨半导体抛光是一项重要的工艺，旨在提高半导体表面的光洁度，以确保器件在制造和使用过程中的高性能和可靠性。
本文将介绍半导体抛光的基本原理、工艺流程、常见问题及解决方法，以及未来的发展方向，旨在为从事半导体抛光相关工作的人员提供指导。
半导体抛光的基本原理是通过在半导体表面施加适当的力和磨料，去除杂质和不平整部分，使表面光洁平整。
其工艺流程包括粗磨、细磨和抛光三个阶段。
其中，粗磨阶段主要是以快速去除材料表面的薄层为目标；细磨阶段则以较慢的速度去除更少的材料，以获得更高的平整度；最后是抛光阶段，以进一步提高表面的光洁度。
在实际操作中，半导体抛光存在一些常见问题，例如表面陷入、残留磨料、表面污染等。
对于表面陷入问题，可以通过调整抛光时间和研磨压力来解决。
而对于残留磨料和表面污染问题，可以通过增加洗涤步骤、优化磨料组合等手段进行解决。
此外，操作人员的技能和经验对半导体抛光的质量也有重要影响。
随着半导体行业的发展，半导体抛光技术也在不断进步。
未来，人工智能和自动化技术将在半导体抛光中扮演重要角色，从而使半导体抛光更加高效、精确和可控。
同时，新材料和新工艺的引入也将推动半导体抛光的发展，以满足不断增长的半导体市场需求。
在实际操作中，操作人员需要严格遵循相关规范和标准。
同时，定期进行设备维护和保养也是确保半导体抛光质量的关键。
此外，继续学习和掌握新的抛光技术和方法也是提高工作技能的重要途径。
综上所述，半导体抛光是一项重要的工艺，对于半导体器件的制造和性能至关重要。
了解半导体抛光的基本原理、工艺流程、常见问题及解决方法，以及未来的发展方向，对于从事半导体抛光工作的人员具有重要的指导意义。
只有不断提高自身技能和掌握最新的工艺技术，才能在这个领域中取得更好的成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体晶片抛光
利用化学抛光、机械抛光或化学机械抛光去除晶片表面的机械损伤层并呈镜面的半导体晶片加工的重要工序。
化学抛光是利用化学非选择性腐蚀达到表面抛光的目的，晶片表面残留的机械损伤层少，但表面状态和几何尺寸的精度较差。
机械抛光是靠机械摩擦达到表面抛光目的，易于得到光亮如镜的晶片表面，晶片几何尺寸精度较高，但残留的机械损伤层的深度受抛光种类、粒度粗细的影响。
化学机械抛光是使晶片表面与抛光料发生化学反应，生成水溶性化合物，并通过受控的机械摩擦把化学反应物擦去，以达到抛光的目的。
二氧化硅胶体碱性化学机械抛光是用于硅单晶片表面抛光的最常用方法。
采用该方法可以获得光亮如镜的表面。
二氧化硅化学机械抛光对硅单晶片表面的抛光机理如下:抛光液中的氢氧化钠首先在硅
表面发生化学反应，使硅片表面的硅原子形成硅酸钠盐:
51+ZNaOH+HZO一NaZSIO3+ZH。
个51+ZNaOH+ZH:O一一NaZSIO，干3H:个并通过微细柔软的二氧化硅胶体微粒对硅片表面进行机械摩擦，使反应产物不断地进入抛光液中。
化学腐蚀与抛光液的pH值有关，并随pH值的增大而加剧;同时，当pH值超过n 时，会使510:胶体溶解，从而使化学腐蚀作用大于机械摩擦作用，表面出现腐蚀坑;pH值小于8.5时，抛光速度减慢。
因此抛光液的pH值一般在9.5~n之间较为适宜。
二氧化硅胶体溶液在添加适量的次氯酸钠后常用于l一V族化合物半导体材料如砷化稼、碑化稼等晶片的抛光。
对于锢化合物的抛光也有在二氧化硅胶体溶液中添加
澳化合物的。
由于化合物晶片材料相对地软和脆，机械强度不如硅晶片强，以及其晶体学解理特性等原因，在抛光的处理过程中应选择较软的抛光垫(布)、较轻的正向压力，以保证不损坏晶片。
同时应注‘意澳和氯对大气污染和对人体损害的防护和治理。
良好的抛光过程应使化学腐蚀作用与机械摩擦作用趋于平衡。
晶片抛光在专用的抛光机上完成。
晶片一般进行单面抛光。
操作时，把晶片用石蜡粘贴在载片板上，或用特殊的衬垫靠表面张力效应使晶片吸附在载片板上，加工表面与抛光机的抛光盘接触，抛光盘表面贴有丝绒、毛呢、绒面革或聚氨醋类毛纺布，向旋转的抛光盘表面注入一定流量的抛光液，经化学机械加工过程完成晶片的抛光加工。
抛光晶片的控制质量参数有:厚度、厚度公差、总厚度偏差、表面平整度，表征损伤层去除程度的氧化层错密度，表征表面抛光质量的“雾状”缺陷，以及清洁程度、表面颗粒度、桔皮、丘台和坑等。
(尤重远)。
