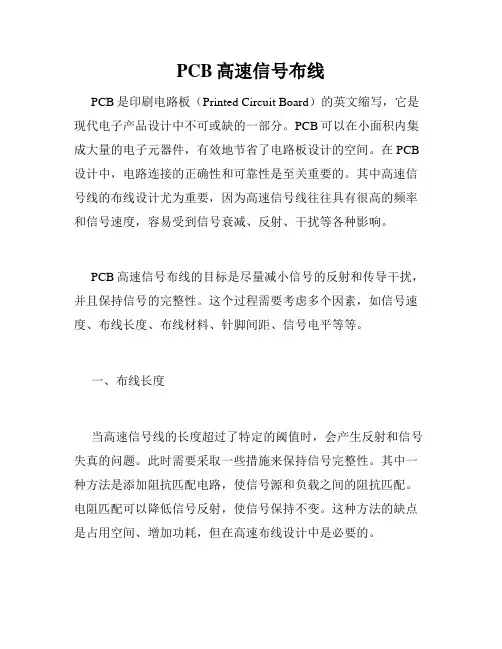

PCB高速信号布线

PCB高速信号布线PCB是印刷电路板（Printed Circuit Board）的英文缩写，它是现代电子产品设计中不可或缺的一部分。

PCB可以在小面积内集成大量的电子元器件，有效地节省了电路板设计的空间。

在PCB 设计中，电路连接的正确性和可靠性是至关重要的。

其中高速信号线的布线设计尤为重要，因为高速信号线往往具有很高的频率和信号速度，容易受到信号衰减、反射、干扰等各种影响。

PCB高速信号布线的目标是尽量减小信号的反射和传导干扰，并且保持信号的完整性。

这个过程需要考虑多个因素，如信号速度、布线长度、布线材料、针脚间距、信号电平等等。

一、布线长度当高速信号线的长度超过了特定的阈值时，会产生反射和信号失真的问题。

此时需要采取一些措施来保持信号完整性。

其中一种方法是添加阻抗匹配电路，使信号源和负载之间的阻抗匹配。

电阻匹配可以降低信号反射，使信号保持不变。

这种方法的缺点是占用空间、增加功耗，但在高速布线设计中是必要的。

二、地平面高速线和地面之间的几何布局也非常重要。

在同层PCB中，地平面应该保持尽可能的连续，适当的地平面将有助于减少反射和传导干扰。

在多层PCB中，每个逻辑层应该都有一个地面平面来提供良好的集总环境。

一个好的地平面应该是连续的、均匀分布，并且根据需要提供足够的连通电绳。

在高速布线设计中，地平面的设计是必须的。

三、材料在高速布线设计中，选择合适的PCB材料对于保持信号完整性非常重要。

常见的PCB材料有FR-4、Rogers等。

在高速布线设计中，一般采用介电常数低、相对介电常数稳定的材料。

介电常数低可以降低信号的传播延迟，不稳定的相对介电常数会导致信号传播速度的变化，从而影响信号完整性。

四、穿孔的位置当需要在PCB板上穿孔时，应该注意使用穿孔位置对高速信号线的影响。

在PCB板上钻孔时，会产生一些毛刺，这些毛刺有可能对信号完整性产生负面的影响，因此，需要对孔壁进行平整处理。

五、差分布线差分信号传输是现在高速布线的普遍应用。

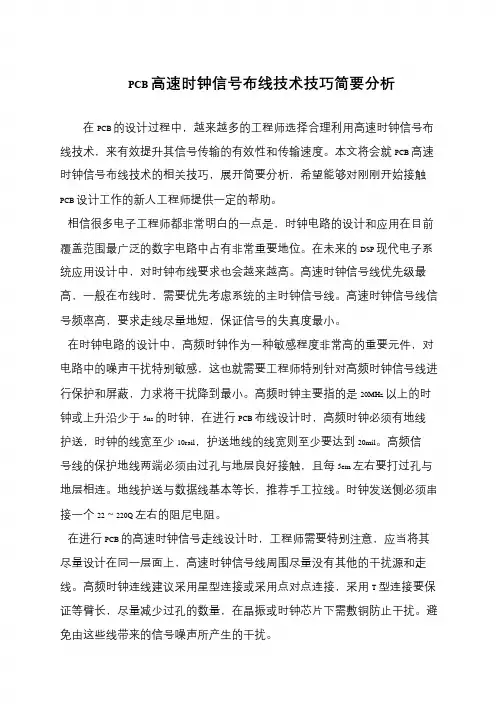

PCB高速时钟信号布线技术技巧简要分析

PCB 高速时钟信号布线技术技巧简要分析在PCB 的设计过程中，越来越多的工程师选择合理利用高速时钟信号布线技术，来有效提升其信号传输的有效性和传输速度。

本文将会就PCB 高速时钟信号布线技术的相关技巧，展开简要分析，希望能够对刚刚开始接触PCB 设计工作的新人工程师提供一定的帮助。

相信很多电子工程师都非常明白的一点是，时钟电路的设计和应用在目前覆盖范围最广泛的数字电路中占有非常重要地位。

在未来的DSP 现代电子系统应用设计中，对时钟布线要求也会越来越高。

高速时钟信号线优先级最高，一般在布线时，需要优先考虑系统的主时钟信号线。

高速时钟信号线信号频率高，要求走线尽量地短，保证信号的失真度最小。

在时钟电路的设计中，高频时钟作为一种敏感程度非常高的重要元件，对电路中的噪声干扰特别敏感，这也就需要工程师特别针对高频时钟信号线进行保护和屏蔽，力求将干扰降到最小。

高频时钟主要指的是20MHz 以上的时钟或上升沿少于5ns 的时钟，在进行PCB 布线设计时，高频时钟必须有地线护送，时钟的线宽至少10rail，护送地线的线宽则至少要达到20mil。

高频信号线的保护地线两端必须由过孔与地层良好接触，且每5em 左右要打过孔与地层相连。

地线护送与数据线基本等长，推荐手工拉线。

时钟发送侧必须串接一个22～220Q 左右的阻尼电阻。

在进行PCB 的高速时钟信号走线设计时，工程师需要特别注意，应当将其尽量设计在同一层面上，高速时钟信号线周围尽量没有其他的干扰源和走线。

高频时钟连线建议采用星型连接或采用点对点连接，采用T 型连接要保证等臂长，尽量减少过孔的数量，在晶振或时钟芯片下需敷铜防止干扰。

避免由这些线带来的信号噪声所产生的干扰。

高速PCB电路的布线设计指南

高速PCB设计指南之一第一篇PCB布线在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB中，以布线的设计过程限定最高，技巧最细、工作量最大。

PCB布线有单面布线、双面布线及多层布线。

布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。

必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。

自动布线的布通率，依赖于良好的布局，布线规则可以预先设定，包括走线的弯曲次数、导通孔的数目、步进的数目等。

一般先进行探索式布经线，快速地把短线连通，然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。

并试着重新再布线，以改进总体效果。

对目前高密度的PCB设计已感觉到贯通孔不太适应了，它浪费了许多宝贵的布线通道，为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用，还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB 板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会，才能得到其中的真谛。

1 电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。

所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。

对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述：（1）、众所周知的是在电源、地线之间加上去耦电容。

（2）、尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm 对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用)（3）、用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。

高速线路的PCB布线问题

专家关于高速线路的布线问题解答(二)11。

（1）能否提供一些经验数据、公式和方法来估算布线的阻抗。

（2）当无法满足阻抗匹配的要求时，是在信号线的末端加并联的匹配电阻好，还是在信号线上加串联的匹配电阻好。

（3）差分信号线中间可否加地线答：1.以下提供两个常被参考的特性阻抗公式： a.微带线(microstrip)Z={87/[sqrt(Er+1.41)]}ln[5.98H/(0.8W+T)] 其中，W为线宽，T为走线的铜皮厚度，H为走线到参考平面的距离，Er是PCB板材质的介电常数(dielectric constant)。

此公式必须在0.1<(W/H)<2.0及1<(Er)<15的情况才能应用。

b.带状线(stripline)Z=[60/sqrt(Er)]ln{4H/[0.67π(T+0.8W)]} 其中，H为两参考平面的距离，并且走线位于两参考平面的中间。

此公式必须在W/H<0.35及T/H<0.25的情况才能应用。

最好还是用仿真软件来计算比较准确。

2.选择端接(termination)的方法有几项因素要考虑: a.信号源(source driver)的架构和强度。

b.功率消耗(power consumption)的大小。

c.对时间延迟的影响，这是最重要考虑的一点。

所以，很难说哪一种端接方式是比较好的。

3.差分信号中间一般是不能加地线。

因为差分信号的应用原理最重要的一点便是利用差分信号间相互耦合(coupling)所带来的好处，如flux cancellation，抗噪声(noise immunity)能力等。

若在中间加地线，便会破坏耦合效应。

12。

能介绍一些国外的目前关于高速PCB设计水平、加工能力、加工水平、加工材质以及相关的技术书籍和资料吗？答：现在高速数字电路的应用有通信网路和计算机等相关领域。

在通信网路方面，PCB板的工作频率已达GHz上下，迭层数就我所知有到40层之多。

高速电路pcb设计方法与技巧

高速电路pcb设计方法与技巧
高速电路的PCB设计是一项复杂的任务，需要考虑到信号完整性、电磁兼容性和噪声抑制等因素。

下面列出了一些高速电路PCB设计的方法和技巧：
1. 确定信号完整性要求：根据设计要求和信号频率，确定信号完整性要求，如信号的上升/下降时间、功率边缘、噪声容限等。

2. 选择适当的材料：选择适当的PCB材料，比如具有较低介电常数和损耗因子的高频层压板材料，以提高信号完整性。

3. 排布设计：在PCB布局设计中，将信号线和地线层紧密地排布在一起，以降低传输延迟。

同时，尽量避免信号线交叉和平行布线，以减小串扰干扰。

4. 使用差分信号线：对于高速信号，采用差分信号线可以减少干扰和噪声。

差分信号线需要保持匹配长度和间距，并使用差分对地层。

5. 引脚分布：将相关的信号和地线引脚布局在相邻位置，并使用直接和短的连接，以减小传输延迟。

6. 电源和地线：在PCB设计中，电源和地线是非常重要的。

为了提高电源供应的稳定性和降低噪声，采用分层设计，并保持电源和地线的低阻抗连通。

7. 规避回流路径：设计中应尽量避免信号流经大电流回流路径，以降低电磁干扰。

8. 耦合和终端阻抗：为了提高信号的传输质量，需要合理设计耦合和终端阻抗，并在设计中考虑到信号的反射和幅度损耗。

9. 电磁兼容性：在PCB设计中，应遵循电磁兼容性规范，使用恰当的屏蔽和过滤技术，以减少电磁辐射和敏感性。

10. 仿真和调试：在最终的PCB设计中，使用仿真工具来验证信号完整性和电磁兼容性，并在实际测试中进行调试和优化。

以上是一些高速电路PCB设计的方法和技巧，设计人员可以根据实际需求和设计要求来选择和应用。

高速电路设计中的信号完整性分析与布局布线建议

高速电路设计中的信号完整性分析与布局布线建议在高速电路设计中，信号完整性是一个至关重要的问题，它涉及到数据传输的可靠性和性能。

信号完整性分析与布局布线建议是确保电路正常运行的关键步骤。

本文将介绍高速电路设计中信号完整性的概念、分析方法以及布局布线建议。

首先，我们来了解一下信号完整性的概念。

信号完整性是指当信号在电路中传输时，能够保持其原始形状和幅度，不受噪声、时延和串扰等影响的能力。

对于高速电路来说，信号完整性的保持对于数据的正确传输和系统的稳定性至关重要。

在信号完整性分析中，我们首先需要进行信号完整性的建模和仿真。

建模是指将实际电路抽象成等效电路模型，仿真是指通过数学模型和仿真软件来模拟电路的运行。

常用的建模方法有传输线建模和电源/地面建模。

对于传输线建模，我们可以使用传输线模型来描述信号在电路中的传播，例如时域传输线模型和频域传输线模型。

时域传输线模型主要考虑信号的时域特性，通过考虑电感、电容和电阻等参数来模拟信号在电路中的传播。

而频域传输线模型则主要考虑信号的频域特性，通过考虑传输线的频率响应来模拟信号的传播。

电源/地面建模是指将电源和地面系统抽象为等效电路模型。

在高速电路中，电源和地面是信号传输的两个重要参考。

电源/地面的不稳定性会导致信号完整性的丧失。

因此，准确建模和仿真电源/地面系统对于信号完整性的分析非常重要。

在信号完整性分析中，我们还需要考虑一些与电路相关的参数和现象，例如时延、串扰和抖动等。

时延是指信号从输入到输出之间的延迟时间。

在高速电路中，时延不稳定性会导致信号的失真和时序问题。

串扰是指信号之间由于电磁耦合而产生的干扰。

电路中的布线、地线和电源引脚的位置等都会对串扰产生影响。

抖动是指信号的频率和幅度的不稳定性。

在高速电路中，抖动会导致时钟信号失真和时序错误。

为了保证信号完整性，我们可以根据分析的结果提出一些布局布线的建议。

首先，布局布线时应尽量减少传输线的长度和层间距离，从而降低信号的时延和串扰问题。

pcb板布线的基本规则

pcb板布线的基本规则PCB板布线是电子设备设计中非常重要的一环，它的质量直接影响着整个电路的性能和稳定性。

为了确保布线的质量，以下是PCB板布线的一些基本规则。

一、信号线和电源线的分离在PCB板布线时，应将信号线和电源线分开布置。

这样可以避免信号线受到电源线的干扰，保证信号的传输质量。

一般情况下，信号线和电源线应分布在不同的层面，或采用不同的走线方式。

二、信号线和地线的配对布线信号线与地线之间的配对布线可以有效减小信号的串扰和电磁干扰。

在PCB板上，应尽量将信号线与地线紧密相邻，并保持平行走向，以减小信号线的回路面积和电磁辐射。

同时，还应尽量减少信号线与地线之间的交叉，避免形成环路。

三、差分信号线的布线对于差分信号线，应采用平衡布线的方式。

即将正负两个信号线以相同的长度和走线路径布置在板上，以减小信号的传输时间差和共模噪声。

此外，还应尽量减少差分信号线与其他信号线的交叉，以避免干扰。

四、高速信号线的布线对于高速信号线，应采用短、直、宽的布线方式。

短信号线可以减小信号的传输时间，直信号线可以减小信号的传输延迟，宽信号线可以增加信号的传输带宽。

此外，还应尽量减少高速信号线与其他信号线的交叉，避免干扰。

五、规避过孔和过桥在PCB板布线时，应尽量避免过孔和过桥的情况。

过孔会引起信号的串扰和电磁辐射，过桥会增加信号的传输路径和延迟。

因此，应合理规划布线路径，避免过孔和过桥的出现。

六、规避射频干扰射频信号对布线的要求非常高，容易受到干扰。

在PCB板布线时，应尽量避免射频信号线与其他信号线的交叉，减小射频信号的回路面积和电磁辐射。

同时，还应采用屏蔽罩等措施来减小射频信号的干扰。

七、保持布线的对称性在PCB板布线时，应尽量保持布线的对称性。

对称布线可以减小信号的传输差异和串扰，提高信号的稳定性和抗干扰能力。

同时，对称布线还可以减小板上的电磁辐射，提高整个电路的抗干扰能力。

总结起来，PCB板布线的基本规则包括信号线和电源线的分离、信号线和地线的配对布线、差分信号线的布线、高速信号线的布线、规避过孔和过桥、规避射频干扰、保持布线的对称性等。

PCB设计高速信号走线的九种规则

PCB设计高速信号走线的九种规则1.高速信号走线规则一：保持信号路径短。

信号路径越短，信号传输的延迟越小，干扰和信号衰减的可能性也就越小。

因此，要将高速信号尽可能地在PCB板上靠近彼此地布线。

2.高速信号走线规则二：保持差分信号路径等长。

差分信号是一对相位反向、幅度相等的信号，在高速信号传输中使用较多，通常用于减小干扰和提高传输性能。

为了保持差分信号的平衡，需要使两条差分信号的路径尽可能等长。

3.高速信号走线规则三：保持高速信号路径和地路径并行。

高速信号和地路径的平行布线可以减小信号引起的电磁辐射和接地电压的变化。

因此，高速信号走线时要尽可能与地路径并行，避免交叉和走线交错。

4.高速信号走线规则四：避免信号走线在验证域的边界上。

验证域是指高速信号传输的有效区域。

将信号走线远离验证域的边界，可以降低信号的反射和干扰，提高传输性能。

5.高速信号走线规则五：保持信号走线与平面垂直。

信号走线与地平面垂直布线可以减小信号与地平面的耦合，减少传输中的干扰和信号衰减。

所以，信号走线时应尽量与地平面垂直。

6.高速信号走线规则六：保持信号走线有足够的间距。

高速信号走线之间需要有足够的间距，以减小信号之间的串扰和干扰。

一般来说，走线间距应根据信号频率和走线长度进行选择。

7.高速信号走线规则七：避免锐角弯曲。

锐角弯曲会导致信号的反射和干扰，影响传输性能。

因此，在高速信号走线时应避免使用锐角弯曲，应选择圆弧或平滑的曲线。

8.高速信号走线规则八：避免信号走线在波峰和波谷处交叉。

信号走线在波峰和波谷处交叉会导致信号间的干扰和串扰，影响传输性能。

所以，在高速信号走线时要避免这种情况的发生。

9.高速信号走线规则九：使用合适的信号层。

选择合适的信号层可以改善高速信号的传输性能。

通常情况下，内层信号层是最佳选择，因为内层信号层可以提供更好的屏蔽和隔离效果。

同时，还应考虑信号层之间的层间间距和层间结构，以减小信号的耦合和干扰。

总之，在PCB设计中，遵循这些高速信号走线规则可以提高高速信号的传输性能和可靠性，减小信号的干扰和衰减。

高速信号走线规则

高速信号走线规则随着信号上升沿时间的减小，信号频率的提高，电子产品的EMI问题，也来越受到电子工程师的关注。

高速PCB设计的成功，对EMI的贡献越来越受到重视，几乎60％的EMI问题可以通过高速PCB来控制解决。

规则一：高速信号走线屏蔽规则在高速的PCB设计中，时钟等关键的高速信号线，走需要进行屏蔽处理，如果没有屏蔽或只屏蔽了部分，都是会造成EMI的泄漏。

建议屏蔽线，每1000mil，打孔接地。

如上图所示。

规则二：高速信号的走线闭环规则由于PCB板的密度越来越高，很多PCB LAYOUT工程师在走线的过程中，很容易出现这种失误，如下图所示：时钟信号等高速信号网络，在多层的PCB走线的时候产生了闭环的结果，这样的闭环结果将产生环形天线，增加EMI 的辐射强度。

规则三：高速信号的走线开环规则规则二提到高速信号的闭环会造成EMI辐射，同样的开环同样会造成EMI辐射，如下图所示：时钟信号等高速信号网络，在多层的PCB走线的时候产生了开环的结果，这样的开环结果将产生线形天线，增加EMI 的辐射强度。

在设计中我们也要避免。

规则四：高速信号的特性阻抗连续规则高速信号，在层与层之间切换的时候必须保证特性阻抗的连续，否则会增加EMI的辐射，如下图：也就是：同层的布线的宽度必须连续，不同层的走线阻抗必须连续。

规则五：高速PCB设计的布线方向规则相邻两层间的走线必须遵循垂直走线的原则，否则会造成线间的串扰，增加EMI辐射，如下图：相邻的布线层遵循横平竖垂的布线方向，垂直的布线可以抑制线间的串扰。

规则六：高速PCB设计中的拓扑结构规则在高速PCB设计中有两个最为重要的内容，就是线路板特性阻抗的控制和多负载情况下的拓扑结构的设计。

在高速的情况下，可以说拓扑结构的是否合理直接决定，产品的成功还是失败。

如上图所示，就是我们经常用到的菊花链式拓扑结构。

这种拓扑结构一般用于几Mhz的情况下为益。

高速的拓扑结构我们建议使用后端的星形对称结构。

PCB上各类信号布线注意事项

一、差分信号高速串行总线的普及，使得单板上差分信号越来越多，对高速差分信号的处理主要有以下布线要求：1）各类差分线的阻抗要求是不同的，根据设计要求，通过阻抗计算软件计算出差分阻抗和对应的线宽间距，并设置到约束管理器。

2）差分线通过互相耦合来减少共模干扰，在条件许可的情况下要尽可能平行布线，两根线中线不能有过孔或其他信号。

3）差分对需要严格控制相位，所以对内需要严格控制等长。

4）为减少损耗，高速差分线换层时可以在换层孔的附近添加过孔。

二、高速总线DDR FSB等高速总线的共同特征就是一般都分为数据、地址、时钟、控制、命令等不同种类的信号，并且有相应的时序操作关系。

在布线的时候需要考虑对这些种类进行区分，并了解时序要求进行等长控制。

对高速总线的处理主要体现在以下几点：1）阻抗控制：各类总线的阻抗要求略有不同，可以根据设计要求，通过阻抗计算软件来计算出相应的阻抗设计方案。

2）同组同层：同一组信号需要走在一起，条件允许的情况下，尽量走在同一层，这样使得同一组信号的周围环境也会比较相似，包括过孔的长度和过孔的STUB也是一致的，在控制时序的时候也相对比较容易些。

同时同组同层也是串扰控制的需要。

3）时序等长：按照时序要求做等长控制。

三、时钟线时钟的处理方法也是在PCB布线时需要特别重视的。

有经验的设计工程师会在一开始就理清时钟线，明确各种时钟之间的关系，布线的时候就能处理得更好。

并且时钟信号也经常是EMC设计的难点，需要过EMC测试指标的项目要尤其注意。

时钟线除了常规的阻抗控制和等长要求外，还需要注意以下问题：1）时钟线尽量选择优选布线层。

2）时钟信号尽量不要跨份额，更不要沿着分割区布线。

3）注意时钟信号与其他信号的间距，至少满足3W。

4）有EMC要求的设计，较长的时钟线尽量选择内层布线。

5）注意时钟信号的端接匹配。

四、模拟信号模拟信号的主要特点是抗干扰性差，布线时主要考虑对模拟信号的保护。

对模拟信号的处理主要体现在以下几点：1）为增加其抗干扰能力，走线要尽量短。

PCB布线规则与技巧

PCB布线规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一项工作，它决定了电路的性能和可靠性。

正确的布线可以确保信号传输的稳定性，降低噪音干扰，提高产品的工作效率和可靠性。

下面将介绍一些常用的PCB布线规则与技巧。

1.保持信号完整性：信号完整性是指信号在传输过程中不受噪音、串扰等干扰影响，保持原有的稳定性。

为了保持信号完整性，应尽量减少信号线的长度和走线面积，减少信号线与功率线、地线等的交叉和平行布线。

同时，在高速信号线上使用传输线理论进行布线，如匹配阻抗、差分信号布线等。

2.分离高频和低频信号：为了避免高频信号的干扰，应将高频信号线与低频信号线分开布线，并保持一定的距离。

例如，在布线时可以采用地隔离层将不同频率的信号线分离或者采用地隔离孔将不同频率的信号线连接到不同的地层。

这样可以减少高频信号的串扰和干扰。

3.合理布局：布线时应合理规划电路板的布局，将功率线和地线尽量靠近，以减少电磁干扰。

同时，尽量避免信号线与功率线、地线等平行布线，减少互穿引起的干扰。

在设计多层板时，还要考虑到信号引线的短暂电容和电感，尽量减小信号线长度，以减少信号传输时的延迟。

4.适当使用扩展板和跳线：在复杂的PCB布线中，有时无法直接连接到目标位置，这时可以使用扩展板或跳线来实现连接。

扩展板是一个小型的PCB板，可以将需要连接的器件布线到扩展板上，再通过导线连接到目标位置。

跳线可以直接用导线连接需要的位置，起到连接的作用。

但是，在使用扩展板和跳线时要注意保持信号完整性，尽量缩短导线长度，避免干扰。

5.优化地线布局：地线是电路中非常重要的部分，它不仅提供回路给电流，还能减少电磁干扰和噪音。

在布线时应保证地线的连续性和稳定性，地线应尽量靠近功率线，对于高频信号，还应采用充足的地平面来隔离。

同时，地线的走线应尽量短且直，减少环状或绕圈的走线。

6.合理规划电源线：电源线的布线要尽量靠近负载，减小电流环形和接地环形。

PCB板布线技巧

PCB板布线技巧1.分析并规划布线路径：在开始布线之前，要先对电路进行分析并规划布线路径。

合理的布线路径可以最大程度地减小信号传输的延迟、串扰和阻抗不匹配等问题。

2.确定信号分类：根据信号的性质确定分类，然后将它们分配到不同的层上进行布线。

例如，将高频信号和低频信号分别布线在不同的层上，以减少信号之间的互相干扰。

3.使用规范的走线方式：在布线时，要遵循规范的走线方式。

例如，避免走线交叉，特别是在高速信号线上。

可以使用90度转角或弧形转角等方式，减少信号回波和串扰。

4.控制走线长度：尽量缩短信号线的长度，特别是高频信号线。

较长的信号线会引入额外的传输延迟，并可能导致信号衰减。

可以通过合理放置元件和规划布线路径来有效控制走线长度。

5.使用地平面层：在PCB布线中，地平面层在电路的抗干扰能力和信号完整性方面起着重要作用。

可以合理布置地平面，将信号和地面层进行良好的综合接地，减少信号回波和串扰。

6.适当使用电源层：电源层在布线中起到提供电源和地的作用。

可以根据设计要求，合理规划电源层的位置和布线方式，以减小电源噪声和串扰。

7.使用信号层功能：在PCB设计中，信号层不仅有信号传输的功能，还可以通过布线方式起到减小信号噪声和提高阻抗匹配的作用。

可以使用多小地分割的信号层来降低信号层之间的干扰。

8.避免信号线与其它元件的靠近：在布线时，尽量避免信号线过于靠近封装器件或者其他的元件。

这样可以减少信号回波、串扰和互相干扰的可能性。

9.确保信号线宽度：根据信号的特性和传输要求，选择适当的信号线宽度。

信号线宽度过宽或过窄都会影响信号的传输质量和阻抗匹配。

10.保持布线连续性：在布线时，要尽量保持布线的连续性，避免信号线出现分段或者交叉等问题。

这样可以减小信号回波和串扰，并提高信号的完整性。

总之，在进行PCB板布线时，要综合考虑信号传输的延迟、串扰、阻抗匹配、地平面等因素，并采取合适的布线技巧来优化电路性能和可靠性。

PCB设计中的高速层间信号传输技术

PCB设计中的高速层间信号传输技术在PCB设计中，高速层间信号传输技术是非常重要的一部分。

随着电子产品的不断发展，信号传输速率的需求也越来越高，因此高速层间信号传输技术的应用变得越来越普遍。

高速层间信号传输技术可以帮助设计师在跨越不同层之间传输信号时更有效地减少信号衰减和串扰，从而提高数据传输的稳定性和可靠性。

在PCB设计中，高速层间信号传输技术首先需要考虑的是层间距离和层间介质的选择。

层间距离对信号传输的影响非常大，过大的层间距离会增加信号的传输延迟和衰减，而过小的层间距离会容易产生串扰。

因此，在设计中需要合理选择层间距离来平衡信号传输的稳定性和效率。

同时，选择合适的层间介质也可以有效地减少信号传输中的损耗和干扰，提高信号的传输质量。

其次，在高速层间信号传输技术中，差分传输技术是一种常用的方式。

差分传输技术可以有效地减少信号的串扰和噪声干扰，提高信号的抗干扰能力和传输速率。

在PCB设计中，采用差分信号传输可以有效地提高信号的质量，减少信号失真和延迟，从而提高整个系统的性能。

此外，对于高速层间信号传输技术，还需要考虑信号的走线规划和布线方式。

合理的走线规划可以有效地减少信号的晕染和串扰，提高信号的传输质量。

在布线时，应尽量避免信号线与功率线或地线的交叉，避免信号受到电磁干扰。

同时，合理地设计信号线的走向和长度匹配，可以减少信号的传输延迟和失真，提高整个系统的稳定性和可靠性。

综上所述，高速层间信号传输技术在PCB设计中起着至关重要的作用。

合理选择层间距离和介质、采用差分传输技术、优化走线规划和布线方式，可以有效地提高信号传输的质量和稳定性，从而确保整个系统的性能达到设计要求。

设计师需要充分了解高速层间信号传输技术的原理和方法，灵活运用这些技术，才能设计出性能优良的电子产品。

高速印制电路板(PCB)布线实践指南

位置
正像在PCB中，位置决定一切。将一个电路放在PCB上的什么位置，将其具体的电路元件安装在什么位置，以及其相邻的其它电路是什么，这一切都非常重要。
通常，输入、输出和电源的位置是预先确定好的，但是它们之间的电路就需要“发挥各自的创造性”了。这就是为什么注意布线细节将产生巨大回报的原因。从关键元件的位置入手，根据具体电路和整个PCB来考虑。从一开始就规定关键元件的位置以及信号的路径有助于确保设计达到预期的工作目标。一次就得到正确的设计可以降低成本和压力——也就缩短了开发周期。
谁都别信
如果不是你自己设计布线，一定要留出充裕的时间仔细检查布线人的设计。在这点上很小的预防抵得上一百倍的补救。不要指望布线的人能理解你的想法。在布线设计过程的初期你的意见和指导是最重要的。你能提供的信息越多，并且整个布线过程中你介入的越多，结果得到的PCB就会越好。给布线设计工程师设置一个暂定的完成点——按照你想要的布线进展报告快速检查。这种“闭合环路”方法可以防止布线误入歧途，从而将返工的可能性降至最低。
高速印制电路板(PCB)布线实践指南
虽然印制电路板（PCB）布线在高速电路中具有关键的作用，但它往往是电路设计过程的最后几个步骤之一。高速PCB布线有很多方面的问题，关于这个题目已有人撰写了大量的文献。本文主要从实践的角度来探讨高速电路的布线问题。主要目的在于帮助新用户当设计高速电路PCB布线时对需要考虑的多种不同问题引起注意。另一个目的是为已经有一段时间没接触PCB布线的客户提供一种复习资料。由于版面有限，本文不可能详细地论述所有的问题，但是我们将讨论对提高电路性能、缩短设计时间、节省修改时间具有最大成效的关键部分。

PCB小常识23——高速信号PCB布线技巧

PCB小常识23——高速信号PCB布线技巧高速信号布线的时候，需要用到传输线理论，布线过程中，有些方法和传统的一般信号布线也有所不同，下面大致给出了一些高频信号线的布线技巧。

1.多层布线高速信号布线电路往往集成度较高，布线密度大，采用多层板既是布线所必须的，也是降低干扰的有效手段。

合理选择层数能大幅度降低印板尺寸，能充分利用中间层来设置屏蔽，能更好地实现就近接地，能有效地降低寄生电感，能有效缩短信号的传输长度，能大幅度地降低信号间的交叉干扰等等，所有这些都对高速电路的可靠二工作有利。

有资料显示，同种材料时，四层板要比双面板的噪声低20dB。

但是，板层数越高，制造工艺越复杂，成本越高。

2.引线弯折越少越好高速电路器件管脚间的引线弯折越少越好。

高速信号布线电路布线的引线最好采用全直线，需要转折，可用45°折线或圆弧转折（如图1所示），这种要求在低频电路中仅仅用于提高钢箔的固着强度，而在高速电路中，满足这一要求却可以减少高速信号对外的发射和相互间的耦合，减少信号的辐射和反射。

图1 布线的转折方式3.引线越短越好高速信号布线电路器件管脚间的引线越短越好。

引线越长，带来的分布电感和分布电容值越大，对系统的高频信号的通过产生很多的影响，同时也会改变电路的特性阻抗，导致系统发生反射、振荡等。

这些我们要避免的问题。

4.引线层间交替越少越好高速电路器件管脚间的引线层间交替越少越好。

所谓“引线的层间交替越少越好”，是指元件连接过程中所用的过孔越少越好。

据测，一个过孔可带来约0.5pf的分布电容，导致电路的延时明显增加，减少过孔数能显着提高速度。

这个在后面的过孔的高频特性中将详细说明。

5.注意平行交叉干扰高速信号布线电路布线要注意信号线近距离平行走线所引入的“交叉干扰”，若无法避免平行分布，可在平行信号线的反面布置大面积“地”来大幅度减少干扰。

同一·层内的平行走线几乎无法避免，但是在相邻的两个层，走线的方向务必取为相互垂直。

高速电路pcb设计方法与技巧

高速电路pcb设计方法与技巧高速电路的PCB设计方法和技巧包括以下几个方面：1. 布局设计：将高速信号的传输路径尽量短，减少信号的传播延迟和损耗。

较重要的信号路径应尽量接近直线，减少信号的反射和串扰。

同时，将高速信号路径与低速信号路径、电源路径和地线路径分开布局，减少干扰。

将容易产生电磁干扰的元件，如发射器和接收器，与其他元件远离。

2. 信号线的走线规则：高速信号线应遵循尽量短、尽量宽、尽量平行的原则。

信号线的走线应尽量避免拐弯和角度过多，减少信号的反射和串扰。

信号线之间应保持一定的间距，避免互相干扰。

对于差分信号线，应保持差分对的长度一致，减少时钟抖动。

3. 地线规划：地线是高速电路中非常重要的一部分，对于信号的传输和干扰抑制起着至关重要的作用。

地线的设计应尽量短、宽，减小地电阻和电感。

可以使用填充地方式减小地回流路径。

对于多层PCB，应设计好地引脚和地面的连接方式。

4. 耦合电容与电感：在高速电路中，耦合电容和电感起着衰减高频噪声和滤波的作用。

需要合理选择耦合电容和电感的数值，以满足高速信号的传输需求。

电容和电感的布局也需要注意，尽量靠近需要耦合或滤波的信号线。

5. 电源规划：电源线是高速电路中非常重要的一部分，对于信号的传输和干扰抑制同样起着至关重要的作用。

电源线的设计应尽量短、宽，减小电源电阻和电感。

可以使用填充电源方式减小电源回流路径。

对于多层PCB，应设计好电源引脚和电源面的连接方式。

6. 综合考虑：在PCB设计中，需要考虑到信号的传输需求、干扰抑制、布局和走线的规则等多个方面。

综合考虑这些因素，可以在高速电路的PCB设计中取得较好的效果。

总的来说，高速电路的PCB设计需要充分考虑信号的传输需求和干扰抑制，合理的布局和走线规则是必不可少的。

此外，还需要综合考虑其他因素，如地线规划、耦合电容和电感、电源规划等，以确保高速电路的正常工作。

高速电路PCB的网络、传输线、信号路径和走线

高速电路PCB的网络、传输线、信号路径和走线2012-02-03 15:13高速电路PCB的网络、传输线、信号路径和走线严格地讲，网络是一个限于低速、集总参数电路的概念。

不管元件Pl的引脚A到元件R1、P2、P3的B、C、D引脚互连用哪种物理连接（微带线、带状线、同轴电缆还是跳线），也不管中间是否经历过孔或是线宽变化，引脚B、C、D上都能实时和不失真地反映引脚A的波形变化。

当然，这是一种理想状况，然而对于低速信号是合理的，因此，A、B、C、D之间的任何连接为一个网络（节点），黑线为网络Netl。

但是，对于高速信号，如第3章所讲的就完全不是这样了，一个信号从引脚A输出，到达D可能完全失真，而且也完全不考虑信号电流是如何返回的，所以需引入传输线的概念。

传输线的原理在第3章已有详细介绍，在此仅澄清概念上的混淆。

传输线用于信号从一个地方传输到另一个地方，它包括两条路径：信号路径和返回路径，信号路径只是构成信号传输系统的一部分。

那么信号从一点到另一点，比如说从A到D不再是实时无失真的了，它们之间的任何金属互连线已经不能简单地抽象为一个网络节点，而必须用具有一定电特性的特性阻抗和时延的元件去描述，而且，还要为这条任何金属互连线上的电流找一个返回路径，两者之间还要形成电场，虚线箭头。

这就是传输线和网络的区别，在高速电路中，几乎会遗忘网络中的一个概念：传输线。

微带线、带状线都只是传输线的一种形式。

而走线则是这些传输线的信号路径在PCB上的物理实现，比如，PCB表层的走线就是微带线的一部分，而层间走线则是带状线的一部分，要实现信号传输，就要为它寻找一个返回路径，在PCB上的返回路径就是参考平面或信号路径周围的其他导体，甚至自由空间。

九条高速PCB信号走线规则

九条高速PCB信号走线规则高速PCB设计是现代电子产品中非常重要的一环，它直接关系到整个电子产品的性能和可靠性。

九条高速PCB信号走线规则是国际上广泛采用的一种高速PCB设计指导原则。

以下将详细介绍九条高速PCB信号走线规则。

1.严格遵循走线规则：在进行高速PCB设计时，必须遵循一定的信号走线规则。

这些规则包括信号的最小走线宽度、最小间距、最小焊盘孔径等。

同时，还要注意信号走线的长度和路径，以确保信号传输的完整性。

2.差分信号走线：差分信号是一种特殊的信号传输方式，可以大大提高信号的抗干扰能力。

在高速PCB设计中，应该使用差分信号走线来传输高频信号。

差分信号的走线规则包括信号的差分对间距、对距离和走线长度等。

3.走线层次：在高速PCB设计中，应尽量采用多层PCB板。

多层PCB 板可以提供更好的信号屏蔽和隔离效果，减小信号互相干扰的可能性。

同时，多层PCB板还可以提供更多的信号层供走线，使得信号走线更加灵活方便。

4.电源和地线走线：电源和地线是高速PCB设计中非常重要的两类信号。

在进行电源和地线走线时，应该尽量减小其阻抗，提高其电流承载能力。

电源和地线应该尽量靠近各个元件，以减小信号传输的长度和路径，提高信号的稳定性和可靠性。

5.时钟信号走线：时钟信号是高速PCB设计中的关键信号，它直接影响整个系统的工作稳定性和准确性。

时钟信号走线应该尽量短，走线路径上不要有分支和环形结构。

另外，时钟信号的走线应该避免与其他信号走线交叉，以降低信号互相干扰的可能性。

6.阻抗控制：在高速PCB设计中，阻抗是一个非常重要的参数。

信号走线的阻抗应该能够适应信号的频率和传输速率，并且保持稳定不变。

为了控制阻抗，可以通过调整信号走线的宽度、间距和PCB板的材料来实现。

7.信号层次分离：在高速PCB设计中，不同频率的信号应该尽量分离在不同的信号层上。

这样可以降低信号之间的相互干扰，提高整个系统的性能。

同时，还可以采用不同的信号层去传输不同频率的信号，以提高整个系统的布局效果。
