紫外成像仪CoroCAM504现场检测标准化作业指导书

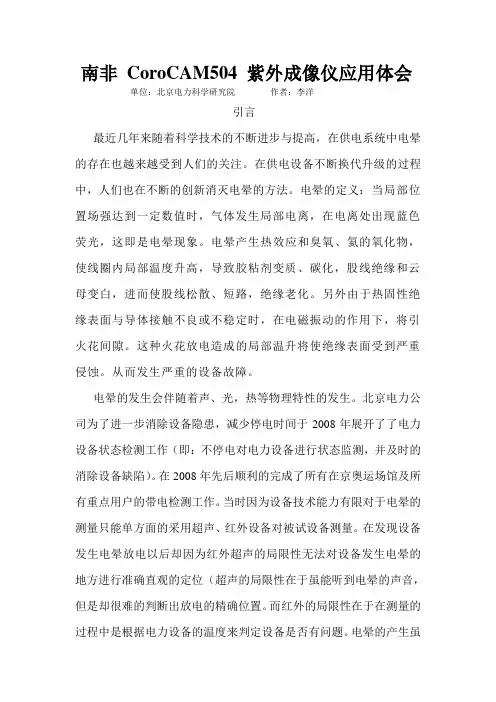

南非_CoroCAM504_紫外成像仪应用体会
南非CoroCAM504 紫外成像仪应用体会单位：北京电力科学研究院作者：李洋引言最近几年来随着科学技术的不断进步与提高，在供电系统中电晕的存在也越来越受到人们的关注。
在供电设备不断换代升级的过程中，人们也在不断的创新消灭电晕的方法。
电晕的定义：当局部位置场强达到一定数值时，气体发生局部电离，在电离处出现蓝色荧光，这即是电晕现象。
电晕产生热效应和臭氧、氦的氧化物，使线圈内局部温度升高，导致胶粘剂变质、碳化，股线绝缘和云母变白，进而使股线松散、短路，绝缘老化。
另外由于热固性绝缘表面与导体接触不良或不稳定时，在电磁振动的作用下，将引火花间隙。
这种火花放电造成的局部温升将使绝缘表面受到严重侵蚀。
从而发生严重的设备故障。
电晕的发生会伴随着声、光，热等物理特性的发生。
北京电力公司为了进一步消除设备隐患，减少停电时间于2008年展开了了电力设备状态检测工作（即：不停电对电力设备进行状态监测，并及时的消除设备缺陷）。
在2008年先后顺利的完成了所有在京奥运场馆及所有重点用户的带电检测工作。
当时因为设备技术能力有限对于电晕的测量只能单方面的采用超声、红外设备对被试设备测量。
在发现设备发生电晕放电以后却因为红外超声的局限性无法对设备发生电晕的地方进行准确直观的定位（超声的局限性在于虽能听到电晕的声音，但是却很难的判断出放电的精确位置。
而红外的局限性在于在测量的过程中是根据电力设备的温度来判定设备是否有问题。
电晕的产生虽然产生光和热，但是由于电晕其能量的转移是非常的微小的，所以即使红外发现有过热现象也很难判定是电晕放电的放电类型。
还有就是红外的在使用过程中一但镜头前有遮挡物就无法测量到被测设备的温度哪怕是一张薄薄的保鲜膜。
）在奥运会顺利闭幕以后为了迎接举国欢庆的60年国庆。
北京电力公司购买了南非CoroCAM504 紫外成像仪。
在忙碌的2009年北京电力公司在对北京90%变电站展开状态检测，并同时展开了南非CoroCAM504 紫外成像仪在变电站的广泛测试及应用工作。
绝缘子串电容检测
高压交流系统绝缘子电容量的检测方法及绝缘子串电位分布的研究1研究的背景及意义近几年电网的污闪事故有不断增多的趋势，在2000年至2001年间，国内几大电网相继多次发生大面积污闪事故。
电网污闪事故涉及范围大、停电时间长，严重威胁着输变电设备的安全运行，给国民经济带来重大的损失。
绝缘子串是电力线路的绝缘的主要部件，在运行中由于各绝缘子所分布的电压不等，承受较高电压的绝缘子，其绝缘性能劣化较快，当绝缘电阻降低或为零时称为低值或零值绝缘子。
它们对线路运行安全影响较大。
目前使用的检测方法，须上杆塔，由试验人员带电对每片绝缘子进行检测。
研究发现，发生上述缺陷的原因之一是运行中的绝缘子串电压分布不均匀。
因此绝缘子串电压的分布情况研究，对绝缘子的选用以及绝缘子运行状况监测都是具有十分重要的意义。
目前研究得出，影响绝缘子串电位分布的主要因素为绝缘子等效电容量和绝缘电阻。
绝缘子串可等效为其本身电容、对地电容、对导线电容三者之间的相互作用，通过试验研究发现，导线侧绝缘子承担电压最高，然后依次减小，在绝缘子连结只数的3/4附近为最小值，随之又增大，可见绝缘子串的电压分布不均匀，并且串中的绝缘子数越多，电压分布就越不均匀。
电压分布越不均匀，造成绝缘子的闪络，界面击穿，污闪的可能性越大。
目前多数学者都赞同并应用这种普遍的电位分布规律来指导科学研究，由于绝缘子串处于杆塔和导线这种复杂的电磁环境中，绝缘子串的电容分布受到各种杂散电容的影响给研究带来了困难。
检测在线情况下绝缘子串的电容分布，电阻分布从而研究绝缘子串的电位分布主要规律是一项重要的课题，为以后输电线路防污闪工作及均压措施提供了很好的理论基础。
2项目研究的现状江西省电力科学研究院与华中科技大学电气与电子工程学院共同研究完成高压交流系统绝缘子人工污秽试验方法与自然污秽等价性研究。
项目中一重要课题是试验研究江西典型污秽区，污秽绝缘子的电位分布规律。
2.1 绝缘子绝缘电阻检测与电位分布规律试验采用江西地区110kV线路高压绝缘子串实际运行情况选定7片XWP2—70进行电位分布试验研究，试验设置为五个部分，分别从绝缘子片上下表面染污不均匀、绝缘子串中不同位置污秽度不等、不同污秽区绝缘子表面污秽度大小不同等多种不均匀污秽形式，每种类型通过多组试验进行对比研究绝缘子串电位分布规律。

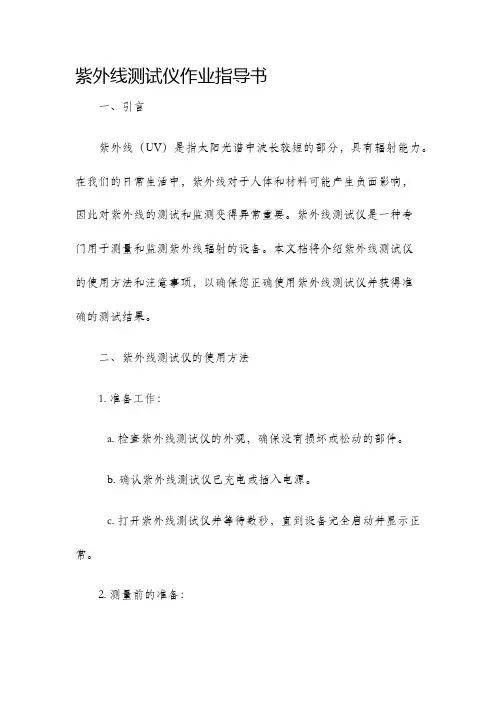

紫外线测试仪作业指导书
紫外线测试仪作业指导书一、引言紫外线（UV）是指太阳光谱中波长较短的部分，具有辐射能力。
在我们的日常生活中，紫外线对于人体和材料可能产生负面影响，因此对紫外线的测试和监测变得异常重要。
紫外线测试仪是一种专门用于测量和监测紫外线辐射的设备。
本文档将介绍紫外线测试仪的使用方法和注意事项，以确保您正确使用紫外线测试仪并获得准确的测试结果。
二、紫外线测试仪的使用方法1. 准备工作：a. 检查紫外线测试仪的外观，确保没有损坏或松动的部件。
b. 确认紫外线测试仪已充电或插入电源。
c. 打开紫外线测试仪并等待数秒，直到设备完全启动并显示正常。
2. 测量前的准备：a. 确保测试环境无遮挡物，以免影响测试结果。
b. 如果需要，清洁测试区域，以确保没有灰尘或杂质。
c. 确认所要测试的物体或区域位于紫外线测试仪的测量范围内。
3. 进行测量：a. 将紫外线测试仪对准待测试的物体或区域，并确保紫外线测试仪与之保持适当的距离。
b. 按下启动/测量按钮开始测量。
根据紫外线测试仪的型号，您可能需要等待一段时间才能读取结果。
c. 根据您的需要记录或保存测量结果。
4. 测量后的处理：a. 关闭紫外线测试仪并将其放置在安全的位置。
b. 将测量结果用于您的分析或其他需要。
三、注意事项1. 安全使用：a. 避免直接暴露于紫外线下，以免对皮肤和眼睛造成伤害。
b. 在进行测量时，戴上适当的防护眼镜或面罩。
2. 设备保养：a. 定期清洁紫外线测试仪的外观和测试传感器，确保测试结果的准确性。
b. 在不使用紫外线测试仪时，存放在干燥、避免阳光直射的地方。
3. 测试环境：a. 在进行测量之前，确保测试环境静止并无明显的风或风扇运动，以免干扰测试结果。
b. 在室外进行测试时，避免在阳光强烈的时段进行测试，以免影响测试结果的准确性。
4. 测量结果的解读：a. 阅读并遵守紫外线测试仪的相关说明书，以确保正确解读测量结果。
b. 注意紫外线测量结果的单位和范围，确保所得到的结果在预期值内。
紫外可见分光光度计仪器期间核查作业指导书(1)
紫外可见分光光度计期间核查作业指导书标题：紫外可见分光光度计期间核查作业指导书文件编号：参考标准：JJG 682-1990版本号编制人审核人批准人日期日期日期版本号编制人审核人批准人日期日期日期版本号编制人审核人批准人日期日期日期版本号编制人审核人批准人日期日期日期版本号编制人审核人批准人日期日期日期版本号编制人审核人批准人日期日期日期紫外可见分光光度计期间核查作业指导书修订页紫外可见分光光度计期间核查作业指导书1、目的为了证明紫外可见分光光度计在两次校准间隔内，保持其准确可靠，特制订本程序。
2、范围普析通用TU-19013、期间核查程序3.1、按照紫外可见分光光度计的仪器校准时间制定仪器的期间核查计划。
3.1.1、一般核查期：2月核查一次。
3.1.2、其它情况：仪器如经搬动、修理或发现测量结果有疑问时需要进行核查。
3.2、紫外可见分光光度计的期间核查项目及计量性能要求3.2.1、计量性能要求计量性能要求符合表1的要求。
表1校准项目校准范围技术要求吸光度重复性的检定（%）540nm ≤20% ≤0.2 噪声（%）100% ≤0.5A段士0.005 基线平直度（A）B段≤0.5 稳定性（%）100%噪声线≤0.53.3、检测条件3.3.1、环境条件3.3.1.1、电源电压220 V，频率50 Hz。
3.3.1.2、室温10一30℃。
3.3.1.3、环境相对湿度小于85%。
3.3.1.4、工作台不受阳光直射，室内不受气流影响，无腐蚀性或其它影响测定的气体干扰。
3.3.1.5、周围没有影响检定的强电场、磁场或强烈震动。
紫外可见分光光度计期间核查作业指导书3.4、检定项目和检定方法3.4.1、初步检查先开电脑再开仪器，然后打开ＵＶ软件，仪器进入初始化状态，在仪器进行初始化及测试过程中不要打开样品池的盖。
不要压、碰仪器。
预热15~30分钟后再进行检定。
3.4.2.1、吸光度重复性的检定仪器波长取540nm，光谱带宽2nm。
紫外成像仪CoroCAM7技术参数表
11Watt
操作温度
-15℃-+55oC
储存温度
-20°C-+60oC
封装
IP54
抗冲击
25G
抗震动
2.5G
使用特性
操控方法
手动/遥控/电脑可选
手动/自动聚焦及暴光
√Hale Waihona Puke 仪器内部温度探测√
资料存取及显示
图（影）像储存
SD卡
图片储存
√
声音储存
√
数据储存
√
电池系统
电池使用时间
大于2小时
电池类型
锂电池
待命模式（省电）
紫外成像仪CoroCAM7技术参数表
技术指标
CoroCAM7
紫外光光学特性
太阳光抑制
完全抑制，适应强太阳光
紫外光灵敏度
2.05X1OMwatt∕cm2
电晕探测灵敏度
0.75pC@10m
紫外光探测可变增益
0%-100%连续可变
紫外光学变焦
数字xθ.5,x2,x4
视角
80X6°
聚焦
手动/自动
聚焦范围
O.7m无穷远
可见光光学特性
传感器
31UX和0.71UX2种可选
最小可见光灵敏度
<0.011UX
制式
PA1或NTSC
可见光变焦
光学X28：数字X12
曝光控制
自动
信号处理
加强模拟紫外光信号
√
积分模拟紫外光信号
√
紫外光数字记录
√
报警功能
可选
声频信号输入
语音系统提示√
物理特性
重量
2.2公斤（包括电池）
作业指导书(修改后).
作业指导书版本:第1版受控类型:受控□非受控□编号:颁布日期:2016年12月1日持有者:湖北以勒科技有限公司修订页《作业指导书》第1版第0次修订第1页共1页目录一、仪器设备操作与维护规程CZ01—2016 U l t i M a t e3000高效液相色谱仪操作与维护规程……………………1—1 CZ02—2016 A g i l e n t H P7890B气相色谱仪操作与维护规程………………………………1—2 CZ03—2016 A A c l e900T原子吸收分光光度计操作与维护规程…………………………1—3 CZ04—2016 752N紫外—可见分光光度计操作与维护规程……………………………1—4 CZ05—2016 W Y A阿贝折射仪操作与维护规程……………………………………………1—5 CZ06—2016 D D S-11A电导率仪操作与维护规程……………………………………………1—6 CZ07—2016 Y P502N电子天平操作与维护规程…………………………………………1—7 CZ08-2016 F A2004B电子天平操作与维护规程……………………………………………1—8 CZ09-2016 J A2603B电子天平操作与维护规程…………………………………………1—9 CZ10-2016 梅特勒M S半微量电子天平操作与维护规程…………………………………1—10 CZ11—2016 A F S-230E原子荧光光度仪操作与维护规程……………………………………1—11CZ12—2016 A g i l e n t7890B-5977A气质联用仪操作与维护规程…………………………1—13 CZ13—2016 S P-3420A气相色谱仪操作与维护规程…………………………1—14 CZ14—2016 P X S J-216离子计操作与维护规程……………………………………1—15 CZ15—2016 I C S900离子色谱操作与维护规程…………………………………………1—16 CZ16-2016 酶标仪操作与维护规程………………………………………………1—18 CZ17-2016 等离子光谱-质谱仪操作与维护规程……………………………………1—191—21 CZ18-2016 Waters2695 -TSD Quantum液质联用仪操作与维护规程………………………………….....CZ19-2016 实验活动生物安全标准操作规程………………………………………………1—22 CZ20-2016 超纯水系统操作与维护规程…………………………………1—29 CZ21-2016 固相萃取仪操作与维护规程……………………………1—30 CZ22-2016 T u r b o M a t r i x40顶空进样器操作与维护规程........................................ 1—31 二、仪器设备期间核查规程QJ01-2016 气相色谱仪期间核查规程……………………………………………………2—1 QJ02-2016 高效液相色谱仪期间核查规程………………………………………………2—7 QJ03-2016 原子荧光光度计期间核查规程………………………………………………2—10 QJ04-2016 原子吸收光度计期间核查规程………………………………………………2—13 QJ05-2016 电子分析天平期间核查规程…………………………………………………2—17QJ06-2016 等离子发射光谱-质谱仪期间核查规程…………………………………………2—18 QJ07-2016 紫外可见光谱仪期间核查规程………………………………………………2—20 QJ08-2016 自动旋光仪期间核查规程……………………………………………………2—21 QJ09-2016 阿贝折射仪期间核查规程……………………………………………………2—22 QJ10-2016 气相色谱质谱联用仪期间核查规程…………………………………………2—24QJ11-2016 高效液相色谱串联质谱联用仪期间核查规程………………2—27 QJ12-2016 I S C—900离子色谱仪期间核查规程…………………………………………2—31 QJ13-2016 酶标分析仪期间核查规程………………………………………………………2—34 QJ14—2016 紫外可见分光光度计期间核查规程……………………………………………2—36 三、试验设备检验方法和功能完好性检查GN01—2016 恒温干燥箱功能完好性检查…………………………………………………3—1 GN02—2016 调速振荡器功能完好性检查…………………………………………………3—4 GN03—2016 电冰箱功能完好性检查………………………………………………………3—7 GN04—2016 低速离心机功能完好性检查…………………………………………………3—9 GN05—2016 水浴锅功能完好性检查………………………………………………………3—12 GN06—2016 旋转蒸发器功能完好性检查………………………………………………3—14 GN07—2016 循环水真空泵功能完好性检查…………………………………………………3—15 GN08—2016 荧光增白剂测定仪功能完好性检查……………………………………………3—16 GN09—2016 稻米透明度测定仪功能完好性检查……………………………………………3—17 GN10—2016 高压灭菌锅功能完好性检查……………………………………………………3—18 GN11—2016 微量移液器功能完好性检查……………………………………………………3—19 GN12—2016 生物安全柜功能完好性检查……………………………………………………3—20 四、检验实施细则及非标准检验方法XZ01—2002 食品中总砷及无机砷的测定(原子荧光法G B/T5009.11-2003实施细则…4—1 XZ02—2004 食品中总汞及有机汞的测定(原子荧光法G B/T5009.17-2003实施细则…4—5 XZ03—2002 试样制备方法实施细则………………………………………………………4—8 XZ04—2002 无菌操作规程…………………………………………………………………4—13 XZ05-2009 不同标准溶液浓度的温度补8正值…………………………………………4—14 XZ06-2009 实验室样品制备要求一览表…………………………………………………4—18 FB01—2012 食品中抗坏血酸的测定(高效液相色谱法…………………………………4—16 五、记录表格格式送检样品登记单.......................................................................................5—1送样须知...........................................................................................................................5—2食品安全检测抽样单............................................................................................................5—3检测报告...........................................................................................................5—5 等离子光谱-质谱法分析原始记录Ⅰ......................................................................................... 5—9 等离子光谱-质谱法分析原始记录Ⅱ.....................................................................5—10 离子色谱分析原始记录 (5)—11 原子吸收分光光度法分析原始记录……………………………………………………………5—12 原子荧光光谱法分析原始记录Ⅰ………………………………………………………………5—13 原子荧光光谱法分析原始记录Ⅱ…………………………………………………………5—14 致病菌分析原始记录………………………………………………………………………5—15 微生物分析原始记录……………………………………………………………………………5—16 食品微生物分析原始记录………………………………………………………………………5—17罐头食品商业无菌检验记录……………………………………………………………………5—18 生活饮用水检验原始记录………………………………………………………………………5—19 离子选择电极法分析原始记录…………………………………………………………………5—20 G C-M S药物残留分析原始记录………………………………………………………………5—21高效液相色谱分析原始记录Ⅰ…………………………………………………………5—22高效液相色谱分析原始记录Ⅱ…………………………………………………………………5—23高效液相色谱-质谱联用法分析原始记录………………………………………………………5—24气相色谱分析原始记录Ⅰ………………………………………………………………………5—25气相色谱分析原始记录Ⅱ………………………………………………………………………5—26荧光分光光度法原始记录Ⅰ……………………………………………………………………………………5—27荧光分光光度法原始记录Ⅱ……………………………………………………………………………………5—28全氮(粗蛋白质测定原始记录I…………………………………………………………………5—29全氮(粗蛋白质测定原始记录I I………………………………………………………………5—30粗纤维测定原始记录I…………………………………………………………………………5—31粗纤维测定原始记录I I…………………………………………………………………………5—32大米检测原始记录………………………………………………………………………………5—33粗脂肪分析原始记录I……………………………………………………………………………5—34粗脂肪分析原始记录II…………………………………………………………………………5—35淀粉分析原始记录I………………………………………………………………………………5—36淀粉分析原始记录I I……………………………………………………………………………5—37淀粉分析原始记录I I I……………………………………………………………………………5—38还原糖、可溶性糖分析原始记录………………………………………………………………5—39糖类分析原始记录………………………………………………………………………………5—40酒精度分析原始记录I……………………………………………………………………………5—41酒精度分析原始记录I I……………………………………………………………………………5—42黄曲霉毒素分析原始记录I…………………………………………………………………5—43黄曲霉毒素分析原始记录I I…………………………………………………………………5—44大米直链淀粉、垩白度测定原始记录表………………………………………………………5—45稻米品质检验原始记录I a………………………………………………………………………5—46稻米品质检验原始记录I b………………………………………………………………………5—47稻米品质检验原始记录I c………………………………………………………………………5—48稻米品质检验原始记录I I a………………………………………………………………………5—49稻米品质检验原始记录I I b………………………………………………………………………5—50酶联免疫法分析原始记录……………………………………………………………………5—51食品感官检验记录………………………………………………………………………………5—52 紫外可见分光光度法分析原始记录I………………………………………………………5—53 紫外可见分光光度法分析原始记录I I………………………………………………………5—54 容量法分析原始记录I………………………………………………………………………5—55 容量法分析原始记录I I……………………………………………………………………………5—56 容量法分析原始记录I I I………………………………………………………………………5—57重量法分析原始记录I………………………………………………………………………5—58 容量法分析原始记录I I……………………………………………………………………………5—59 一般物理、化学分析原始记录I………………………………………………………………5—60 一般物理、化学分析原始记录I I………………………………………………………………5—61 标准滴定溶液标定原始记录I……………………………………………………………………5—62 标准滴定溶液标定原始记录I I…………………………………………………………………5—63 标准滴定溶液配制原始记录……………………………………………………………………5—64 气相色谱仪期间核查原始记录…………………………………………………………………5—65 高效液相色谱仪期间核查原始记录…………………………………………………………5—66 高效液相色谱-质谱联用仪期间核查原始记录…………………………………………………5—67 G C-M S 期间核查原始记录………………………………………………………………………5—68 实验室pH(酸度计期间核查原始记录………………………………………………………5—69 标准溶液标签………………………………………………………………………………5—70 一般溶液标签…………………………………………………………………………………………………5—71 冰箱、冰柜运行状况记录……………………………………………………………………5—72 仪器使用与维护记录………………………………………………………………………5—73 质量监督员日常监督记录…………………………………………………………………5—74 实验室环境温湿度记录……………………………………………………………………5—75 样品制备记录……………………………………………………………………………………5—77 设备功能完好性检查记录………………………………………………………………………5—78 仪器维护记录………………………………………………………………………………5—79附件附件1 食品卫生检验方法理化部分总则………………………………………………6—80一、仪器设备操作与维护规程UltiMate3000高效液相色谱仪操作与维护规程仪器编号:JR/ZW-SYYQ-059管理人:艾永辉一、操作规程1、打开仪器电源,待仪器各部分自检完成;2、将3000泵清洗管路(不透明管和洗针管路(绿管分别放入适当的溶剂中,按3000面板Diag键,选择Prime SealWash,清洗泵头约1分钟;再选择Prime NdlWash,清洗进样针1~2次。
紫外线测试仪作业指导书
1.0目的：规范盐雾机的操作，确保设备测试的准确性，从而使产品能满足客户标准要求。
2.0范围：所有需做紫外线测试的产品均适用。
3.0定义：无4.0权责：4.1信赖性管理课：负责紫外线测试仪的操作、保养。
5.0作业内容：5.1操作内容：5.1.1将电源线一头插入灯箱背面的插口，另一头插入220V电源，此时计时器会显示时间，提示电源已接通。
5.1.2计时器时间设置：按“△”键进入时间变更状态，PS部位的光标一直闪烁，按“△”键进行变更，按上下键设置测试所需时间，设置完后按MD。
（图一）5.1.3按下ON键，紫外线灯管点亮，按下START/STOP键，此时紫外线测试开始。
（图二）5.1.4检测完毕后，按下ON/OFF键关闭紫外线灯管。
(图三)5.2维护保养：5.2.1日常点检(每日进行)：5.2.1.1外观清洁：使用毛巾/棉布擦净仪器上的灰尘，保持清洁。
5.2.1.2日常点检记录于《仪器保养点检表》中。
5.2.2定期保养（每月9号进行）：5.2.2.1外观清洁：使用无尘布对仪器各部分进行擦拭，保持外观清洁。
5.2.2.2光源确认：灯管每三个月进行更换。
5.2.2.3性能确认：确定光源是否能够正常使用，及箱体内壁有无损坏等。
5.2.2.4将保养情况记录于《量测仪器履历表》。
5.3注意事项：5.3.1灯箱壁板、底板上沾有灰尘或存有手印等污点、污块时，可用干净白色软布蘸点清水轻轻抹擦，待水干后即可除去污物。
紫外线测试仪作业指导书5.3.2严禁用硬物削刮及用化学物品除污，以免破坏灯箱内壁。
5.3.3下班或长时间不使用要关闭电源。
图一图二图三6.0参考文件：无7.0记录：无8.0文件修订履历：序号制/修订日期版本/修订号修改内容制修订人9.0附件：无第 2 页共 2 页文件密级: 机秘密(内部公开)。
高压电气设备故障诊断中紫外成像检测技术应用
高压电气设备故障诊断中紫外成像检测技术应用摘要：绝缘劣化是引起电气设备故障损坏的主要原因之一。
设备绝缘劣化一般会伴随着产生电晕放电和表面局部放电现象。
因此，进行电晕放电检测，能够及时掌握绝缘可能出现的劣化迹象，在严重事故发生之前就可以确定绝缘劣化的严重程度，从而避免事故的发生。
关键词：高压电气设备；故障诊断；紫外成像检测技术1、紫外成像检测技术1.1检测原理高压设备由于绝缘劣化、受潮等原因会发生电离放电，根据电场强度的不同，可分为电晕放电、间歇性电弧放电和持续性电弧放电3个等级。
电离放电的本质是电子释放能量的过程，同时会辐射出紫外线（UV）、可见光和声波等。
紫外线的波长范围是40～400nm，太阳光中部分波长的紫外线被地球上的臭氧层吸收，实际辐射到地面上的太阳紫外波长大都在300nm以上，低于300nm的波长区间称为太阳盲区，因此，紫外成像仪在白天也可以进行检测。
电晕放电辐射出的紫外光波长范围为230～405nm，紫外光滤波器的工作范围为240～280nm，将该波段比较微弱的紫外光信号经过影像放大器变成可视的影像。
光源经过光束分离器，分别送给紫外光和可见光检测通道。
紫外光通道用于电晕成像，可见光通道用于被测设备及环境成像。
采用图像融合技术将两个影像叠加在一起，就可以确定电晕的放电量，并能够精确地定位放电区域。
1.2诊断方法紫外成像检测技术检测的直接参数是光子数，由于该参数受到检测距离、环境（如湿度、温度等）以及设备参数（如增益）等很多因素的影响，如何量化这些指标与光子数之间的关系，仍处于研究阶段，目前国内外尚未形成统一的标准。
我国DL/T345—2010《带电设备紫外诊断技术应用导则》中规定的检测及诊断方法有图像观察法和同类比较法。
图像观察法主要根据带电设备电晕状态，对异常电晕的属性、发生部位和严重程度进行判断和缺陷定级。
同类比较法是通过同类型带电设备对应部位电晕放电的紫外图像或紫外计数进行横向比较，对带电设备电晕放电状态进行评估。
紫外、可见分光光度计仪校准作业指导书
取各段波长的δλ最大值作为该段波长的重复性。
紫外、可见分光光度计校准2020年4月1日发布
2020年4月1日实施
调整仪器的透射比为100%，扫描2min，测量图片上最大值与最小值之差（非扫描仪器计量2min内最大值与最小值），即为仪器透射比100%的噪声。
在样品光路中插入挡光板调整仪器透射比为0%，扫描2min，测量图谱上最大值与最小值之差，即为仪器透射比0%的噪声。
3.4.3 自动扫描仪器，按3.4.2要求测试透射比0%和100%噪声后，波长置于500nm处扫描30min，读出扫描图谱包络线中心线的最大值和最小值之差即为仪器的透射比100%线漂移。
3.5最小光谱带宽（校准时根据客户要求选择性做）
3.5.1具有氘灯的仪器选择氘灯的356.1nm特征谱线，没有氘灯的仪器选用汞灯546.1nm （或者253.7nm）的特征谱线，选择最小光谱带宽，按照3.
4.2方法记录氘灯或汞灯的特征谱线图谱，测量半峰宽即为最小光谱带宽。
3.6透射比最大允许误差和重复性
3.6.1 用10%，20%，30%紫外区透射比滤光片分别在235,257,313,350处测量透射比三次。
3.6.2 用10%，20%，30%的光谱中心滤光片分别在440nm，546nm，635nm处，以空气为参比，测量透射比三次。
3.6.3结果计算
3.6.4透射比重复性
3.7 基线平直度（当客户有要求时进行校准）。
紫外_操作规程(3篇)
第1篇一、目的为确保紫外操作的安全、准确和高效，特制定本规程。
本规程适用于所有进行紫外操作的实验人员。
二、适用范围本规程适用于所有使用紫外光源进行实验、检测、分析等工作的场合，包括但不限于实验室、生产现场等。
三、操作前的准备1. 人员培训：操作人员必须经过专业培训，了解紫外操作的基本原理、安全知识和操作技能。
2. 设备检查：确保紫外设备处于良好状态，包括光源、样品台、防护罩等。
3. 环境准备：操作区域应保持清洁，无易燃易爆物品，通风良好。
4. 防护措施：操作人员应穿戴适当的防护用品，如防护眼镜、手套、防护服等。
四、操作步骤1. 开启设备：按照设备操作手册开启紫外光源，确保设备处于正常工作状态。
2. 样品准备：根据实验要求准备样品，确保样品表面干净、无污染。
3. 样品放置：将样品放置在样品台上，注意样品位置应便于紫外光线照射。
4. 调整参数：根据实验要求调整紫外光源的功率、照射时间等参数。
5. 开始照射：启动紫外光源，对样品进行照射。
照射过程中注意观察样品的变化。
6. 记录数据：在照射过程中和照射结束后，详细记录实验数据，包括样品状态、照射时间、功率等。
7. 关闭设备：照射结束后，关闭紫外光源，清理操作区域。
五、操作后的处理1. 数据整理：对实验数据进行整理和分析，确保数据的准确性和可靠性。
2. 设备维护：定期对紫外设备进行清洁和维护，确保设备长期稳定运行。
3. 废物处理：按照相关规定处理实验产生的废物，确保环保。
六、安全注意事项1. 避免直视：操作过程中避免直视紫外光源，以免造成眼睛损伤。
2. 防护措施：操作人员必须穿戴防护用品，防止紫外线对皮肤的伤害。
3. 防火措施：操作区域严禁放置易燃易爆物品，操作过程中注意防火。
4. 紧急处理：如发生意外，立即采取紧急措施，并通知相关人员。
七、附则1. 本规程由实验室负责人负责解释和修订。
2. 本规程自发布之日起实施。
---本规程旨在规范紫外操作，提高实验质量和安全水平。
紫外可见分光光度计期间核查作业指导书
紫外可见分光光度计期间核查作业指导书紫外可见分光光度计期间核查作业指导书1. ⽬的：为了证明757紫外可见分光光度计在两次检定/校准周期期间，仍保持着良好置信度的检定/校准状态，特制本程序2. 适⽤范围：适⽤于757紫外可见分光光度计设备期间运⾏中检查3. 职责：3.1 由检测室负责运⾏检查⽅案的编制3.2 由检测室负责对运⾏检查实施监督管理4. 核查程序：4.1 核查⽅法：有证标准物核查4.2 核查操作细则：4.2.1 吸收度检查4.2.1.1 接通电源，调节波长⾄220nm，预热15分钟；4.2.1.2 精密称取在120℃⼲燥⾄恒重的基准重铬酸钾60.0mg，置1000ml容量瓶中，⽤硫酸液（0.005mol/L）溶解并稀释⾄刻度；4.2.1.3 ⽤配对的1cm⽯英池，以硫酸液（0.005mol/L）为空⽩，在235，257，313，350nm 分别测定吸收度，然后换算成%1 E。
1cm4.2.2 线性检查4.2.2.1 接通电源，调节波长⾄257nm，预热15分钟；4.2.2.2 ⽤硫酸液（0.005mol/L）调吸光度为零；4.2.2.3 测量上述重铬酸钾液（此为A液），读取并记录吸光度；4.2.2.4 精密吸取50mlA液于100ml容量瓶中，⽤硫酸液（0.005mol/L）定容，摇匀，得到稀释液（B液），读取并记录吸光度值。
5. 核查周期根据本仪器使⽤情况，定于⼀年进⾏⼀次期间核查6. 期间核查结果评价评价依据：JJG-90《双光束紫外可见分光光度计检定规程》7. 相关⽂件7.1 检测⽅法依据：JJG-90《双光束紫外可见分光光度计检定规程》7.2 757紫外可见分光光度计说明书8. 相关记录8.1 《运⾏检查记录》8.2 《运⾏检查⽅案》8.2 《测量和检测设备使⽤记录》。
影像仪作业指导书
影像仪作业指导书一、概述影像仪是一种用于检测和分析物体表面形貌和特征的仪器。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保正确操作影像仪并获取准确的结果。
二、设备准备1. 确保影像仪已连接电源，并处于正常工作状态。
2. 检查影像仪的光源是否正常，如有需要，更换或调整光源。
3. 确保影像仪的镜头干净，如有需要，使用干净的棉布轻轻擦拭镜头表面。
三、样品准备1. 选择合适的样品，并确保其表面干净、平整。
2. 如有需要，使用适当的清洁剂清洗样品表面，并确保完全干燥。
3. 将样品固定在影像仪的样品台上，并确保其位置稳定。
四、影像采集1. 打开影像仪的软件界面，并确保与设备连接正常。
2. 在软件界面上选择合适的采集模式，如全景模式、局部放大模式等。
3. 调整影像仪的参数，如亮度、对比度、放大倍数等，以获得清晰的图像。
4. 确保样品处于焦平面上，如有需要，调整影像仪的焦距。
5. 点击采集按钮，开始采集影像。
根据需要，可以采集单张影像或连续采集多张影像。
6. 确认采集的影像质量，如有需要，可以重新采集。
五、影像分析1. 在软件界面上选择合适的分析模式，如测量距离、面积、角度等。
2. 在影像中选择感兴趣的区域，并进行相应的测量和分析。
3. 根据需要，可以进行多个参数的测量和分析，并记录结果。
4. 如有需要，可以保存影像和分析结果，以便后续查看和比较。
六、注意事项1. 在操作影像仪时，应注意避免触摸镜头和样品表面，以免造成污染或损坏。
2. 在采集和分析影像时，应尽量避免光线干扰，如避免阳光直射或强光照射。
3. 如有需要，可以使用滤光片或遮光罩来调节光线强度和方向。
4. 在操作影像仪时，应注意避免造成样品的形变或损坏。
5. 在采集和分析影像时，应注意保持影像仪和样品的稳定，避免震动和晃动。
七、故障排除1. 如影像仪无法开机或连接异常，请检查电源和连接线是否正常。
2. 如影像仪的影像质量较差或无法清晰显示，请检查光源和镜头是否干净。
基于OpenCV的紫外成像检测量化参数提取方法
基于OpenCV的紫外成像检测量化参数提取方法作者：袁晓辉孙林涛李博来源：《现代电子技术》2017年第01期摘要：目前紫外成像法表征放电强度一般采用“光子数”参量，该参量可以直接从仪器中读取。
但该参量与仪器的增益设置以及观测距离之间存在着较为复杂的非线性关系，难以对放电进行量化分析。
故有必要研究新的量化参量用于表征放电特性。
紫外成像仪输出的信号为视频或图像，其携带了大量反映放电特性的信息，如放电的位置、放电的大致形状、放电点的个数和放电区域的大小等。
另外，在紫外图像中，放电表现为一些白色的区域（这里定义为光斑区域）。
基于此，提出了一种新的紫外量化参量，采用图像处理的方法提取相关的图像参量表征绝缘子表面的放电过程。
关键词：紫外成像；局部放电；量化提取； OpenCV中图分类号： TN911.73⁃34 文献标识码： A 文章编号： 1004⁃373X（2017）01⁃0045⁃04Abstract：The parameter of ″photon quantity″ is used in the ultraviolet imaging method to character the discharge intensity， and can be read out in the instrument directly. This parameter exists the complex nonlinear relationship between the observation distance and gain setting of instrument， so it is difficult to perform the quantitative analysis for the discharge. To overcome the above problem， it is necessary to study a new quantization parameter to character the discharge characteristics. The output signal of the ultraviolet imager is shown as video or image form， which carries a large amount of information reflecting the discharging characteristics， such as the discharge position， discharge approximate shape， discharge point quantity and size of the discharge area. In the ultraviolet image， the discharge performance is presented as a few white areas （spot area）. On this basis， a new ultraviolet quantization parameter is proposed， in which the image processing method is used to extract the relevant image parameters to character the discharge process in the surface of the insulator.Keywords： ultraviolet imaging； partial discharge； quantitative extraction； OpenCV0 引言超高压电网是深圳电网的主干电网，具有线路长、绝缘子数量庞大、沿线地理环境复杂多变、安全运行可靠性要求高等特点，其中超高压输电线路和变电站电气设备多数在大气环境下工作，在长期的电、热、机械应力的作用下不可避免地会出现绝缘劣化、老化甚至损坏的问题，与此同时会辐射出很多种类的非电信号，如声、热、光、电磁波等，国内外大量学者针对这些特征信号检测进行了大量研究并提出了很多创新性的方法。
紫外可见光分光光度计期间核查作业指导书
1 核查目的为了确保紫外可见分光光度计能在仪器两次检定期间内处于正常状态，对仪器设备进行期间核查，保证检测结果的准确性和有效性。
2 适用对象适用于本公司内部使用752N 紫外可见分光光度计的期间核查。
3核查项目波长误差检查、准确度。
4 核查依据4.1 GSYT-JL-023 《 2022 年度期间核查计划》：4.2 JJG 178-2007《紫外、可见、近红外分光光度计检定规程》： 4.3 752N 紫外可见分光光度计使用说明书。
5 核查器具/物质5.1 FPD 检测器用甲基对硫磷标准溶液； 5.2 FID 检测器用乙醇标准溶液 6 核查方法6.1紫外可见分光光度计检定后，按《水质 氨氮的测定 纳氏试剂分光光度法》（HJ 535-2009）标准要求绘制标准曲线，选用氨氮含量为10.0μg/L 的标液，测定10个平行样品，记录结果，求得结果平均值，在检定证书查得（示值误差）、MPE 的值并保存，将该组数据作为核查标准。
6.2.2 期间核查时，按《水质 氨氮的测定 纳氏试剂分光光度法》（HJ 535-2009）标准要求绘制标准曲线，选用氨氮含量为10.0μg/L 的标液，测定10个平行样品，记录结果，求得结果平均值，用该均值减检定后的均值加示值误差除以最大允差。
计算公式如下：MPEM M H δ+-=01式中:1M —核查平均值gM—核查标准赋值平均值g—示值误差mgMPE—最大允差mg7 核查技术要求7.1接受准则： H﹤0.7 ，表明被核查的仪器设备的检定状态得到保持。
7.2拒绝准则：H＞1 ，表明被核查的仪器设备的检定状态没有得到保持，必须查找原因并迅速采取纠正措施或重新送校准。
7.3 临界预防准则：0.7≤ H﹤1 ，表明被核查的仪器设备的检定状态接近临界，须查找原因并采取适当的预防措施：包括增加核查次数或提前进行检定。
8 核查周期在2次计量周期之间，每6个月核查1次。
9 相关记录9.1 GSYT-JL-023《2022 年度期间核查计划》9.2 《紫外可见分光光度计期间核查记录表》——紫外可见光分光光度计期间核查记录核查人： 核查日期：1．第1次核查 2. 第2次核查计算公式如下：MPEM M H δ+-=01式中:1M —核查平均值g0M —核查标准赋值平均值g δ—示值误差mg MPE —最大允差mg。
紫外光谱仪操作规程(3篇)
第1篇一、仪器准备1. 检查仪器外观是否完好，确保仪器处于正常工作状态。
2. 打开仪器电源，等待仪器预热至室温。
3. 检查仪器各部件连接是否牢固，确保仪器正常工作。
4. 检查紫外灯管是否老化，如老化严重，请及时更换。
5. 检查检测器是否正常工作，如有异常，请及时报修。
二、样品准备1. 样品处理：根据样品的性质，选择合适的溶剂进行溶解或稀释，确保样品浓度适中。
2. 样品配制：准确配制标准溶液和待测样品溶液。
3. 样品预处理：对样品进行适当处理，如脱色、过滤等，以确保样品的纯度和稳定性。
4. 样品稀释：根据仪器灵敏度要求，对样品进行适当稀释。
三、仪器操作1. 启动仪器：打开仪器电源，等待仪器预热至室温。
2. 选择合适的光谱范围：根据样品特性，选择合适的波长范围。
3. 设置扫描参数：设置扫描速度、分辨率、扫描次数等参数。
4. 样品进样：将配制好的样品溶液注入样品池，确保样品池洁净、无气泡。
5. 扫描：按下“扫描”按钮，仪器开始自动扫描样品。
6. 观察图谱：扫描完成后，观察紫外光谱图，分析样品特性。
7. 数据处理：对扫描得到的图谱进行数据处理，如峰面积、峰高、积分等。
四、安全注意事项1. 操作人员应熟悉仪器原理、操作规程和安全注意事项。
2. 严禁在仪器附近吸烟、喝水、吃东西。
3. 严禁触摸紫外灯管，以免烫伤。
4. 严禁将水溅入仪器内部，以免损坏仪器。
5. 仪器工作时，严禁触摸样品池和检测器。
6. 仪器工作时，严禁关闭电源，以免损坏仪器。
五、仪器维护1. 定期清洁仪器：清洁仪器外壳、样品池、检测器等部件。
2. 定期检查仪器：检查仪器各部件连接是否牢固，确保仪器正常工作。
3. 定期更换紫外灯管：根据紫外灯管使用情况，及时更换老化严重的灯管。
4. 定期检查检测器：检查检测器是否正常工作，如有异常，请及时报修。
5. 定期保养仪器：按照仪器使用说明书进行保养，确保仪器使用寿命。
六、操作结束1. 关闭仪器电源，等待仪器自然冷却。
CoroCAM 504紫外参数调节技巧
CoroCAM 504紫外参数调节技巧CoroCAM504的功能比以前型号的紫外成像仪要强大得多，尤其是抗干扰技术。
为了使用户更加方便地使用该仪器，特总结出以下几个菜单和参数调节的经验和技巧：一、GAIN和FLOOR的调节1、UV GAIN：模拟的增益，相当于调节显示的紫外线的放大倍数，GAIN增大，屏幕上紫外信号的“粒子”会变大。
调节范围0%-100%连续。
2、UV FLOOR：显示紫外的阈值，相当于一个“门槛”，高于这个门槛的紫外线就显示出来，低于这个门槛的就不显示出来。
调节范围0%-100%连续如果GAIN和FLOOR都调到很小，则会看到噪声很大，屏幕上有很多固定的点不消失，这是因为紫外线信号没有放大，而显示信号的“门槛”又很低，显示了噪音的缘故。
如果GAIN和FLOOR都调到很大，则可以看到紫外线，但同时又看到噪声也很大，屏幕上布满雪花点，这是因为紫外线信号和噪声信号都放大了，显示信号的“门槛”又很高的缘故。
操作提示：GAIN数值越大，屏幕上的信号越强，FLOOR数值越大，屏幕上的信号越弱。
调节GAIN和FLOOR到适当的值，最好能够看清紫外源的具体位置。
如果周围干扰太大，不能分辨紫外源，就使用滤波器。
GAIN的调节，只是增大或者减小所有紫外线信号的放大倍数，FLOOR的调节也只是对紫外线信号进行数字处理，这两个参数的调节并不能去除干扰。
二、UV FILTER的调节紫外线来自不同的紫外源，有些紫外源发出的紫外线会通过周围的建筑物和空气中的粒子反射到仪器，这样的情况在城市里很常见。
有些紫外信号并不是用户所关心的，我们称之为“紫外噪声”。
这些噪声在未经调节处理的图像上通常表现为一些随机的点。
仪器内部有一个积分滤波器和一个卷积滤波器。
仪器显示的紫外图像包含成千上万的独立的像素点，滤波器对这些像素点进行处理，其目的就是去除这些“噪声”，得到清晰的我们关心的图像。
滤波器的参数可以进行调节，通过正确选择UV滤波器的参数，抑制噪声的干扰。
药检所,仪器作业指导书,化药室
初稿制作人李鹏第一部分仪器自检规程1. 紫外分光光度计自检规程1.1 开机15分钟后，进行以下各项检查：1.1.1 波长准确度通过D2灯的辉线来检查波长的准确度。
氘灯检查波长准确度的方法目前国际上普遍使用的标准有汞灯﹑标准滤光片等,这些标准都有比较丰富的光谱峰。
但是对咱们普通实验室来说，买一个汞灯或滤光片可以说是很奢侈的，再说也是没有必要的。
因为一般实验室的紫外分光光度计都是送检的，计量院出具检定证书的，所以平时自己做个期间核查什么的，就没有必要用这些东西了。
下面介绍一种简单的，利用仪器自身光源就能进行波长准确度检查的方法。
波长准确度定义：仪器显示的波长数值与单色光的实际波长值之间的误差。
利用氘灯的两个特征吸收峰656.1nm,486.02nm。
俺以UV-2550为例进行说明。
1.3.1 F线测定方式：能量记录范围： 0 (低)~100 (高)波长范围： 660 (开始)~650 (结束)扫描速度：中等采样间隔：自动选择仪器参数表设置测定参数如下：灯：D2 (氘灯)检测器： PMPM 增益：2狭缝宽： 0.2采样间隔 :自动UV2550 峰的波长应该在 655.8 nm ~ 656.4 nm.1.3.2 C线再次用相同的步骤对测定氘灯的另一个特征峰：记录范围： 0 (低) ~ 10 (高)波长范围： 490 (开始) ~ 480 (结束)本例中，UV2550峰的波长应该在485.7 nm ~ 486.3 nm，操作及谱图波长准确度利用氘灯的特征峰的波长进行检查，仪器本身光源D2灯检查656.1nm,486.02nm波长的准确度选用仪器的波长扫描功能测定波长准确度时,宜用扫描速度慢,响应时间小,这样可以避免附加误差。
要特别注意采样间隔的设定,为了准确得到峰值波长的数据,建议采用0.1nm的采样间隔.现在普遍采用氘灯的C线和F线来检定仪器的波长准确度，要求：+0.3 nm （狭缝宽度0.2 nm）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紫外成像仪CoroCAM504现场检测标准化作业指导书
1.适用范围
本指导书适用于南方电网超高压输电公司500kV交流及±500kV直流架空输电线路紫外电晕检测作业。
2.作业人员要求
3.作业人员组织
4.工具材料
5.危险点分析及控制措施
6.作业内容、步骤
7.作业操作参考适用参数
本参数是根据厂家建议以及国内各用户使用情况的经验得出，仅适用超高压线路，具体情况可再根据现场实际情况进行微调。
紫外504参数调节主要分为两类：1.灵敏度，这是硬件调节，主要来调节仪器对电晕检测的灵敏程度。
2.图像处理，这是软件调节，这主要是调节图像显示部分，通过调节可以突出设备的放电情况，屏蔽掉周围环境干扰。
参数共有5个，分别为：
UV GAIN：紫外灵敏度。
UV FLOOR：显示门槛。
UV ATTACK和UV DECAY：组合调节叠加时间。
UV THRESH：调节叠加效果。
参数的调节需要根据不同的电压等级，不同的负荷，不同的气候调节，不同的设备来调节，主要原则是：
电压等级越高，负荷越大，灵敏度可降低；电压等级越低，负荷越小，灵敏度需提高。
天气越干燥，海拔越低，灵敏度需提高；天气越潮湿，海拔越高，灵敏度可降低。
8.本作业所需时间
不含前往工作地点的时间，完成每一个杆塔需要时间0.5—1小时。
9.使用仪器日常维护注意事项
9.1不要使用不匹配的交流电源或电池，以免烧坏仪器。
9.2不要使用仪器长时间对着太阳等强紫外光源，以免闪坏探测器。
9.3 CF卡插拔注意方向，正面朝左插入，并建议使用SANDISK品牌的CF卡。
9.4 如长时间使用，探测器温度超过60°，仪器会有报警提示，此时需要关机冷却，并且不要堵塞仪器下方的风扇口，以免影响散热。
9.5由于仪器内有多组敏感光学组件，所以日常使用和保管中要注意干燥防潮，存放仪器的地方一定要干燥，便携箱中可放置干燥剂。
9.6 电池为锂电池，不要长时间过充，以免影响使用寿命。
9.7 如长时间不使用仪器，最好一个月取出通电开机一段时间，以保持仪器的灵敏。
10.现场检测方法
10.1通过选择合适的测量参数，检测线路设备电晕情况，发现放电设备及放电部位并记录数据；
10.2比较同类设备或三相之间电晕现象与放电强度，记录数据；
10.3 通过分析电晕数据，去除各种干扰因素，抓住导致放电的主要原因，判断故障。
11.测量电晕现场记录表
线(站) 塔电晕现场检测记录表
记录人：检测人：工作负责人：检测日期：年月日。
