ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
二.濮城油田分注管柱现状
主要工艺用途:
用于井下可调配、测试的一级二 段分注工艺。
使用技术条件:
Ф114系列管柱主要用于:124mm 和121mm套管井。 Ф110系列管柱主要用于:118mm 套管井以及轻微套变井。 Ф105系列管柱主要用于套变井以 及注水 压力小于25MPa的井。
8
17 1 3.4 9 11.8
21
44.7 16 55.2 37 48.7
13
27.7 9 31 22 28.9
5
10.6 3 10.3 8 10.5
47
100 29 100 76 100
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
使用技术条件:
①.卡封隔离上部套漏井; ②.高压注水下的上部套管保护; ③.停注上层,单注下层。
使用技术条件:
卡层(油套)分注管柱
Ф114系列管柱主要用于: Ф121mm、 Ф124mm套管井。
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
五.油套分注管柱存在的问题
2011年注水井中完井分类统计表
月份 光管 (口) 卡封 (口) 油套分注 (口) 多级多段 (口) 合计 (口)
1 2
3 4 5 6 7 8 合计 1 1 3 2 4 1 1
1 1
1 1 1 1 4 1
1 1
1 1 2 0 2 4 12
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
1-157(1区37号站) 注水情况 2008年11月17日下入油套 分注管柱,2009年12月注水 油压13Mpa,套压0,日注30 方(配注30方,套管停注), 2010年2月10日至2010年3月9 日方案关井,4月15日至6月2 日方案关井,10年12月注水 油压5.5Mpa,套压0,日注30 方(配注30方,套管停注), 作业周期769天,长期未动管。 作业情况 该井12月26日搬上,起 Ф73mm加厚油管16根,上提 管柱管柱遇卡,震击解卡无 效,油管外壁结垢严重,换 80t架子,上提负荷至750kN 活动解卡无效中完,目前鱼 顶为Φ73mm加厚油管节箍, 落鱼为Φ73mm加厚油管240根, 落鱼总长2275.72m,预计鱼 顶深度8.72m。
管柱类型
①. Y341+Y541封隔器+ 定压球座,主要 适用于斜度大于30°以上分注 ②.Y111+YM221+喇叭口,主要适用于直井 或者小于30°的水井分注 指标:耐压35MPa,耐温130℃,外径 Φ110mm、Φ112mm、114mm。
使用技术条件:
Ф114系列管柱主要用于: Ф121mm、 套管内壁腐蚀致使内径扩大分注管柱 Ф124mm套管井。
大级差油套分注管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
高压注水层
偏心配水器
241封隔器
定压阀 低压注水层
该项技术主要针对结盐、出砂 严重的井,为了管柱的安全,在 封隔器上接偏心配水器,投上死 嘴子,定期投捞嘴子,清水洗井, 溶解化盐,保证管柱的安全。
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
三.油套分注井在濮城油田的应用
2003年5月20日第一口油套分注井85-12井使用成功实施,φ115×1.8m 美国产604-57-521封隔器,该井有效期314天。
2005-2010年来的油套分注井数变化情况
常规油套分注管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
高压注水层 封隔器
偏心配水器 低压注水层
该项技术主要针对套油压差大 于20MPa以上的油套分注井,若采 用常规油套分注管柱油管很快会被 挤扁造成管柱失效,应用偏心管柱 (死嘴子)油管冲压平衡套管压力, 采取油套间歇交替注水方式,满足 开发要求,延长管柱有效期。
二.濮城油田分注管柱现状
主要工艺用途:
用于井况较好、井下调配、测试 的多级分注工艺。
使用技术条件:
Ф114、112系列管柱主要用于: 124mm和121mm套管井; Ф110系列管柱:5-1/2套管通用。
两级三段常规分注管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
油田进入高含水开发后期,注水油藏、井筒技术状况越来越 差,分层管柱寿命明显缩短,注水层段合格率处于较低水平。如 何进一步改善注水开发效果,提高最终采收率,减缓产量递减、 控制含水上升,根据2011年的 “1255”工作思路,注水工作, 以“水驱控递减”为重点,优化不同油藏的注水方式,针对井网、 层系、分注、水质、管线腐蚀结垢、套损、出砂等影响注水效果 的因素,提出了“注好水、注够水、精细注水、有效注水”的科 学理念,以精细油藏描述为基础,以工艺创新为主线,加强精细 管理及分注技术配套,使每口井最大限度的满足地质意图,达到 注水到层的目的,从而夯实油田稳产基础”。
中完原因:油层出砂,造成砂卡管柱。
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
六、油套分注井造成短周期井
注水分注井短周期分析
项目 油套分注 卡层漏 两级两段 其它 合计
2010年1-12月(井次)
比例(%) 2011年1-8月(井次) 比例(%) 总计(井次) 比例(%)
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
3-336(4区98号站) 注水情况 2011年4月26日下入 YM111+YM221组合油套分注管 柱,油压34MPa日注水60m3, 套压34.5MPa日注水9m3, 6 月17日以后注水变差,油套 压均为34.5Mpa,油管日注水 量大约为10m3,套管日注水 量为3m3左右,本次措施目的 重炮,7月9日上作业,作业 周期74天。 作业情况 该井7月9日搬上,活动解 卡油管脱。落鱼为Y111114×0.34m封隔器下半部分, φ73mm平式油管9根, φ73mm×0.1m变扣,YM221-114 封隔器,φ73mm×0.126m变 扣,φ73mm平式油管2根, φ89mm×0.14m喇叭口,落鱼总 长105.974m。 下φ105mm0.9m公锥、 φ114mm封隔器上接头打捞均未 捞住油管。
Ф114系列管柱主要用于:124mm 和121mm套管井。 Ф110系列管柱主要用于:118mm 套管井以及轻微套变井。 Ф105系列管柱主要用于套变井以 及注水 压力小于25MPa的井。
卡双封注单层分注工艺管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
二.濮城油田分注管柱现状
适用井况:
这类主要是指隔层内套管损坏、腐蚀 致使套管内径扩大,若采用常规的分注管 柱易造成封隔器在坐封点上密封不严,导 致管柱失效,有效期缩短。采用特殊的组 合管柱或工具配套,根据隔层大小确定封 隔器之间距离,增加套管密封段长度,保 证了管柱的密封性和稳定性。如:3-88井、 1-66井
特殊井油套分注管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGBiblioteka BaiduIYANJIUSUO
对于层间跨度大、差异大的分 注井,若采用常规油套分注管柱根 本无法实现,偏心分注因层间差异 大无法调配而不适用,采用 Y111+Y221组合管柱,能够实现跨 油层油套分注,同时具有调配简单 的、稳定性高的优点。
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO

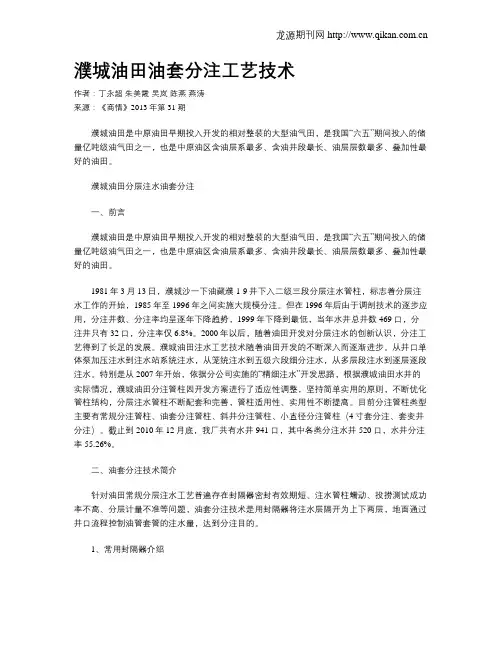

一.濮城油田分注现状
针对主体油藏开发时间长、注 采层数多、层间矛盾突出的现状,
濮城油田围绕“压缩层段、寻找
差异、精细注水”开发思路开展 水井工作,利用转、分、修复等 多种配套技术,重组和构建一类 层和二三类层井网,二三类层得 到动用,注水压力逐渐升高。 截止到2010年底,濮城油田共 有各类分注井520口,开416口。 水井分注率56.89%,开井分注率 63.4%。其中工具分注井457口, 光管注单层井63口。
二.濮城油田分注管柱现状
主要工艺用途:
用于井况较好、井下调配、测试 的多级分注工艺。
使用技术条件:
Ф114、112系列管柱主要用于: 124mm和121mm套管井; Ф110系列管柱:5-1/2套管通用。
二级两段常规管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
二.濮城油田分注管柱现状 主要组成:
①.水力锚 +Y341(Y541)封隔器+ 定压球 座,主要适用于斜度大于30°以上分注 ②.YM221+喇叭口,主要适用于直井或者小 于30°的水井分注 指标:耐压35MPa,耐温130℃,外径 Φ110mm、 Φ112mm、114mm。
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
高压注水层 封隔器
低压注水层
油套分注管柱采用YM221封隔 器+喇叭口组合,到位后上提一定 的座封距,扶正块靠与套管的摩 擦力不动,旋转管柱使封隔器中 心管限位销从扶正块导向槽中脱 开,下放管柱,锥体撑开卡瓦, 卡住套管壁,上接头、中心管下 行,推动密封挡环、密封接头、 胶筒芯轴等件下行,压缩胶筒密 封油套环形空间,封隔器完成坐 封。井口采用油套分流计量。
一级两段常规管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
二.濮城油田分注管柱现状 主要工艺用途:
主要适用于井况条件复杂,溢流 大无法填砂、注灰等封堵措施, 使用YM221封隔器起到封堵作用, 单注上层的注水井。如:2-94井
使用技术条件:
跨油层油套分注管柱
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
五.油套分注管柱存在的问题
油套分注管柱解决了 两层分层注水问题,提高 了目的层的动用程度,使 地质配注方案能得以准确 有效地实施,对提高油田 注水开发效果以及控水稳 油、维持油田稳产高产起 到了良好作用。但是油套 分注井对日常管理有着严 格的要求,稍有不慎,很 容易造成事故井。据统计 近年来,油套分注井的中 完率逐步提高,暴露了油 套分注井事故质量和安全 隐患。
ZHONGYUANYOUTIANFENGONGSICAIYOUERCHANGGONGYIYANJIUSUO
四.油套分注技术简介
油田常规分层注水工艺普遍存在封隔器密封有效期短、 注水管柱蠕动、投捞测试成功率不高、分层计量不准等问 题,油套分注技术采用封隔器将注水层隔开为上下两层, 地面通过井口流程控制油管套管的注水量,达到分注目的。
2007-2010年油套分注井中完统计
6 2 0 137 0 37 2007年 97 165
2008年
2009年
2010年
油套分注中完井
油套分注井总数
近几年来油套分注井总井数不断增多,随着注 水管柱在井下时间的延长,造成事故井的比例也在 不断的增加,从无到有,从少到多。2010年油套分 注中完率高达3.64%。
二.濮城油田分注管柱现状
主要工艺用途:
应用P1、P2层间差异大或单注P1、 P2停注的注水井,增加了管柱的 稳定性,能够延长管柱有效期。 缺点是这类管柱无法洗井。
使用技术条件:
Ф114、112系列管柱主要用于: 124mm和121mm套管井; Ф110系列管柱:5-1/2套管通用。
层间差异大的两级两段分层工艺
