聚氨酯泡沫塑料化学镀银工艺

合集下载

一种PA6纤维表面化学镀银方法

第54卷•第1期.2021年1月-种PA 6纤维表面化学镀银方法陈明(东风商用车技术中心工艺研究所，湖北武汉430056)[摘要]为了提高PA 6纤维的导电功能，使之成为抗电磁屏蔽的柔性材料，需要对PA 6纤维表面进行金属化处理。

通过双步敏化+银氨溶液活化预处理后，再进行化学镀的方法在PA 6纤维织物表面均匀沉积一层金属银，制备Ag /PA 6复合材料，借助SEM 、EDS 、电阻仪、手机2G 信号，对镀层形貌、元素含量、附着力、电阻值、抗电磁波屏蔽效果进行了检测。

结果表明：该镀层均匀、致密；银元素含量高，达到100%;镀层附着力良好；单位长度的电阻值低，电阻小于1 (1，具有良好的导电性；手机2G 信号衰减量达到50%，具有良好的抗电磁屏蔽效应。

化学镀的工艺条件：硝酸银11 g /L ，氨水及氢氧化钠适量配制成1.1 %的银氨溶液；还原剂：葡萄糖10 g /L ,酒石酸2 g /L ,乙醇100 mL /L ;通过加入10 g /L 氢氧化钠溶液调节p H 值11~13,温度20~30 T ，反应时间3 min 。

[关键词]化学镀银；PA 6织物；导电纤维[中图分类号]TQ 153.1[文献标识码]A[文章编号]1001-1560(2021)01-0127-04A Method of Electroless Silver Plating on the Surface of PA6 FiberC H E N M i n g(D o n g f e n g C o m m e r c i a l Vehicle Technology Center, W u h a n 430056, China)Abstract ： In order to improve the conductive function of P A 6 fiber a n d m a k e i t a flexible material with anti electromagnetic shielding, after twostep sensitization a n d silver a m m o n i a solution activation pretreatment, a layer of metallic silver w a s uniformly deposited o n the surface of P A6fiber fabric b y electroless plating to prepare the A g / P A 6 composite. T h e morphology, element content, adhesion, resistance value a n d electromagnetic shielding effect of the coating wer e tested by S E M , E D S , resistance meter a n d 2G signal of mobile phone. Results s h o w e d that the coating w a s uniform a n d d e n s e ； the content of silver w a s high, reaching 100%； the adhesion of the coating w a s g o o d ； the resistance per unit length w a s low, less than 1 fi, indicating i t has good conductivity ； 2G signal attenuation of mobile p h o n e reached 50%, w h i c h h a d goo d anti electromagnetic shielding effect. T h e technological conditions of electroless plating wer e as follows ： silver nitrate 11 g /L , a m m o n i a water a n d s o d i u m hydroxide in proper a m o u n t ratio were used to prepare 1.1% silver a m m o n i a solution. T h e c o m p o n e n t s of reducing agent w e r e glucose 10 g /L , tartaric acid 2 g /L , ethanol 100 m l / L. p H value w a s adjusted to 11 ~ 13 b y adding 10 g /L s o d i u m hydroxide solution, the temperature w a s 20〜30 冗，a n d the reaction time w a s 3 min.K ey words ： electroless silver plating ； P A 6 fabric ； conductive fiber〇前言PA 6又名尼龙-6,化学名称是聚酰胺纤维-6。

聚氨酯泡沫板表面处理方法

聚氨酯泡沫板表面处理方法
聚氨酯泡沫板是一种常用的建筑隔热材料，其表面处理方法可以根据具体的需求和应用场景而有所不同。

以下是一些常见的表面处理方法：
1. 粗糙化处理，对于需要粘结其他材料的泡沫板，可以通过在表面划痕或者喷砂的方式来增加其粗糙度，从而提高粘结性能。

2. 表面涂层，可以使用各种涂料或者涂层来改善泡沫板的表面性能，比如增加防水性能、耐候性能或者美观性能。

常见的涂层材料包括丙烯酸涂料、聚氨酯涂料等。

3. 化学处理，可以利用化学方法对泡沫板表面进行处理，比如在表面喷涂化学溶液来增强其耐候性能或者改善其物理性能。

4. 覆膜处理，可以在泡沫板表面覆盖一层薄膜，比如聚乙烯薄膜或者聚丙烯薄膜，来提高其表面的光滑度和耐久性。

5. 表面雕刻或者压花，可以通过雕刻或者压花工艺来改变泡沫板表面的纹理和外观，从而增加其装饰效果。

总的来说，对于聚氨酯泡沫板的表面处理方法，可以根据具体的使用要求和环境条件来选择合适的处理方式，以提高其性能和延长其使用寿命。

同时，在进行表面处理时，需要注意选择对材料性能影响较小的方法，以确保处理后的泡沫板仍能满足设计要求。

聚氨酯泡沫表面化学镀镍的研究

还呈现一定的上升趋势。关键词：聚氨酯泡沫；学镀；征化表中图分类号：Ｔ５．２ＱＩ３１文献标识码：Ａ文章编号：０１９３（０８０－８５０１０－７１２０）５００－３
无水乙醇、氧化钠、酸镍、氢硫次亚磷酸钠、焦磷酸钠、氯化铵、硫脲、水、酸均为Ａ级；体钯活化氨盐Ｒ胶
（Ｒ、外光谱仪（Ｒ和热重分析仪（Ｇ）ＸＤ）红Ｉ）Ｔ对化学镀镍前后聚氨酯泡沫的形貌、结构及热分解行为进行了
表征。结果表明：过化学镀工艺制备的镍镀层由直通径为１的颗粒组成，呈一定的取向。化学镀～２ｍ且镍后聚氨酯泡沫的Ｘ射线衍射强度和红外透过率都有所降低。化学镀镍前后聚氨酯泡沫的ＴＧ曲线都由两个失重阶段构成，由于化学镀后聚氨酯泡沫表面的镍镀层被氧化，因此在６０１０ ℃ 之间，ＴＧ曲线５～００其
弱振荡、低应力，到很好的隔爆、压、能作减起消吸
用［。由于聚氨酯泡沫的这些性能，１］在许多领域中得到了广泛的应用，航空工业、车、筑与包装如汽建等［。在聚氨酯泡沫表面涂覆一层金属，原本没有６］使导电性能及金属性能的泡沫材料具有一定的导电性和金属性，而具有更宽的使用范围，更好地用作各种从能工程材料。文献Ｅ］Ｔ用真空蒸镀法、磁控溅射法在聚氨酯表面涂覆铝、等金属，到了较好的表面改性目银达的。但此方法设备昂贵、工艺复杂，且由于金属与聚并

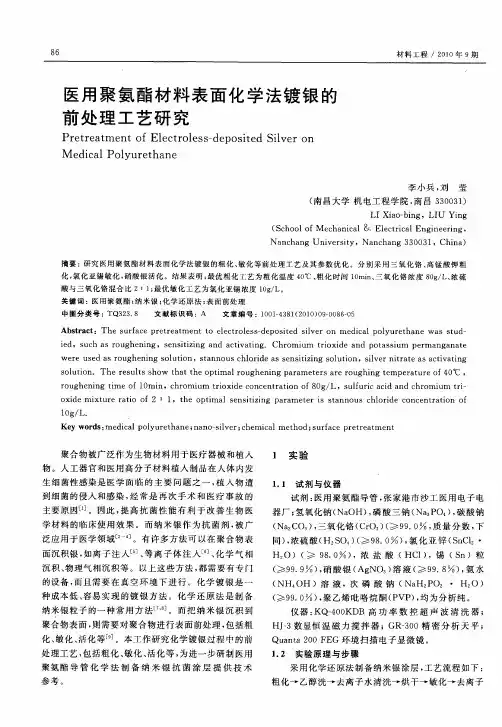

医用聚氨酯材料表面化学法镀银的前处理工艺研究

Ａｂｔａｔｓｒｃ：Ｔｈｅｓｆｃｒｔｅｔｎｏｅｅｔｏｌｓ — ｅｏｉｅｉｖｅｎｍｅｉａｐｌｒｔｎｅｗａｔ — ｕｒａｅｐｅｒａｍｅｔｔｌｃｒｅｓｄｐｓｔｄｓｌｒｏｄｃｌｏｙｕｅｈａｓｓｕｄｉｄ，ｓｈａｏｈｅｎｅｕｃｓｒｕｇｎｉｇ，ｓｎｉｉｉｎｃｉａｉｇＣｈｒｍｉｅｓｔｚｎｇａｄａｔｖｔｎ．ｏｕｍｒｏｉｎｄｐａｓｕｐｒｎｎｔｔｉｘｄｅａｏｔｓｉｍｅｍａｇａａｅｗｅｅｕｓｄａｏｕｅｉｇｓｕｉｎ，ｓａｎｏｈｌｒｄｓｓｎｓｔｚｎｏｕｔｏｒｅｓｒｇｈｎｎｏｌｔｏｔｎｕｓｃｏｉｅａｅｉｉｉｇｓｌｉｎ，ｓｌｅｉｒｔｓａｔｖｔｎｉｖｒｎｔａｅａｃｉａｉｇｓｌｉｎ．Ｔｈｅｒｓｌｓｓｗｈａｈｅｏｐｉａｏｈｅｎｒｍｅｅｓａｅｒｕｇｎｅｏｕｔｏｅｕｔｈｏｔｔｔｔｍｌｒｕｇｎｉｇｐａａｔｒｒｏｈｉｇｔｍｐｅａｕｒｆ４Ｃ，ｒｔｅｏ０￣
ｏｘｄｉｕｅｒｔｏｏ：１，ｔｐｔｍａｅｉｉｉｇｐｒｍｅｅｓｓａｏｃｏｉｅｃｎｃｎｒｔｏｎｏｆｉｅｍｘｔｒａｉｆ２ｈｅｏｉｌｓｎｓｔｚｎａａｔｒｉｔｎｎｕｓｈｌｒｄｏｅｔａｉ
聚合物被广泛作为生物材料用于医疗器械和植入物。人工器官和医用高分子材料植入制品在人体内发

硬质聚氨酯泡沫塑料工艺流程

硬质聚氨酯泡沫塑料工艺流程一、原料准备。

这硬质聚氨酯泡沫塑料的制作呀，原料那可是相当关键的。

咱得有多元醇和异氰酸酯这俩主角呢。

多元醇就像是一个特别温和包容的小伙伴，而异氰酸酯呢，比较活泼好动。

这两种原料的质量和比例可得把握好。

就好比做菜，盐放多放少那味道可差远了。

而且呀，这原料还得保存好，不能受潮啦，不能被污染啦，要不然做出来的泡沫塑料就可能有问题呢。

除了这俩主要原料，有时候还会加入一些助剂，像发泡剂呀，催化剂之类的。

发泡剂就像是一个小魔法师，能让这材料像吹气球一样鼓起来变成泡沫。

催化剂呢，就像一个小助手，加快反应的速度，要是没有它，这反应可能就慢吞吞的，可不行。

二、混合环节。

接下来就是混合这一步啦。

这多元醇、异氰酸酯还有那些助剂呀，得把它们都放到一个专门的混合设备里。

这个设备就像是一个大搅拌器，把这些原料搅和得特别均匀。

你可别小看这个搅拌，要是搅得不均匀，那做出来的泡沫塑料可能有的地方硬，有的地方软，就像一个蛋糕有的地方烤糊了，有的地方还没熟一样尴尬。

这个混合的时候呢，要控制好温度哦。

温度太高了，这些原料可能就太兴奋了，反应就会变得很奇怪。

温度太低呢，它们又懒洋洋的，不愿意好好反应。

就像人一样，太热了烦躁，太冷了没精神。

三、发泡过程。

混合好之后呀，就开始发泡喽。

这时候可神奇了，在发泡剂的作用下，这个混合物就开始像被施了魔法一样，一点点地膨胀起来。

就像吹泡泡一样，不过这个泡泡是固态的呢。

在发泡的过程中，要注意周围的环境哦。

如果环境的湿度太大，可能会影响发泡的效果。

就像我们的头发，如果在很潮湿的天气，就容易变得塌塌的，没有造型。

发泡的时候，它会慢慢地形成那种蜂窝状的结构，这个结构可是很重要的，它决定了泡沫塑料的很多性能，比如说强度啦，隔热性能啦。

四、成型阶段。

发泡到一定程度之后，就开始成型啦。

这时候就像给这个正在成长的“小泡沫”找个合适的形状。

可以把它放到模具里，让它按照模具的形状来成型。

这个模具就像是一个小房子，泡沫在里面慢慢长大，最后就变成了模具的形状。

聚氨酯泡沫塑料——高化实验报告

聚氨酯泡沫塑料的制备2011011743 分1 黄浩一、实验目的1. 了解制备聚氨酯泡沫塑料的反应原理。

2. 了解各组份的作用及影响。

二、实验原理本实验是使用聚醚与异氰酸酯扩链生成预聚体，并利用水和异氰酸酯的反应来发泡并进一步延长分子链，最终生成多孔松软的发泡塑料。

聚氨酯泡沫塑料的合成可分为三个方面：1. 预聚体的合成。

由二异氰酸酯单体与聚醚330N反应生成含异氰酸酯端基的聚氨酯预聚体。

2. 发泡与扩链。

在预聚体中加入适量的水，异氰酸酯端基与水反应生成氨基甲酸，随机分解生成一级胺与CO2，放出的CO2气体上升膨胀，在聚合物中形成气泡，并且生成的一级胺可与聚氨酯、二异氰酸酯进一步发生扩链反应。

3. 交联固化。

游离的异氰酸酯基与脲基上的活泼氢反应，使分子链发生交联形成体型网状结构。

在本实验中，合成的是软质泡沫塑料，交联反应相对较少，但也存在。

聚氨酯泡沫塑料的软硬取决于所用的羟基聚醚或聚酯，使用较高分子量及相应较低羟值的线型聚醚或聚酯时，得到的产物交联度较低，制得的是线性聚氨酯，为软质泡沫塑料；若用短链或支链的多羟基聚醚或聚酯，所得聚氨酯的交联密度高，为硬质泡沫塑料，伸长率小于10%，复原慢；此外还有半硬质泡沫塑料，性能在上述两种之间。

除了软硬之外，泡沫塑料还有开孔和闭孔之分，前者类似于海绵，具有相互联通的小孔结构，而后者则是由高聚物包裹起来的气囊所构成。

在发泡塑料中，多孔结构可以由聚合本身放出，也可以加入发泡剂，如碳酸氢铵、挥发性溶剂，或者直接在预聚物中吹入气体。

聚氨酯属于聚合反应本身产生气体，异氰酸酯可以与任何带有活泼氢的物质反应，当与水反应时，会产生二氧化碳和有机胺类，后者会继续与异氰酸酯反应，即扩链。

在泡沫塑料的制备过程中，也会使用催化剂，二价的有机锡、锌盐或三级胺，都能活化异氰酸酯。

聚氨酯泡沫塑料有三种制备方法，分别是预聚体法、半预聚体法和一步法，前两者是先聚合、扩链生成预聚体，再进行发泡、交联等，适于制备硬质泡沫塑料。

聚氨酯泡沫塑料化学镀银工艺

4　结论(1)通过对低温短时化学镀锡各成分及工艺条件的研究,获得半光亮银白色、均匀、致密镀锡层。

经过15min、45℃浸镀,厚度可达0.5μm以上。

(2)镀锡层厚度随时间的增加厚度不断增厚,说明在低温短时条件下,锡的沉积仍然为连续的自催化沉积。

(3)温度越高,化学镀锡速率越快,这很容易用反应动力学来解释。

(4)浸镀时间越长,温度越高,镀锡层表面微观晶粒越大,粗糙程度增加。

参考文献:[1]　方景礼.超薄型超高密度挠性印制板的置换镀锡工艺[J].电镀与涂饰,2004,23(1),36239.[2]　方景礼.TI21新型印制板用置换镀锡工艺[J].电镀与涂饰,2004,23(2),36242.[3]　成　江,胡柏星,沈　健.化学镀锡铅合金[J].电镀与环保,2001,21(3):18221.[4]　郭忠诚,徐瑞东,朱晓云,等.铜基上化学镀锡[J].电镀与环保,2002,20(5):22223.[5]　徐瑞东,郭忠诚,蕲跃华.铜基上化学镀锡新工艺初探[J].材料保护,2001,34(10):36.[6]　徐瑞东,郭忠诚,朱晓云.化学镀锡层可焊性研究[J].电子工艺技术,2002,23(3):982100.[7]　徐瑞东,郭忠诚,朱晓云.化学镀锡层结构及性能研究[J].电镀与涂饰,2001,20(5):14218.[8]　徐瑞东,郭忠诚,薛方勤.化学镀锡层成分与表面形貌及结构分析[J].表面技术,2002,31(6):65267.[9]　张志祥.PC B的化学镀锡应用技术[J].印制电路信息,2003,(4):49252,55.[10]　王军丽,徐瑞东,郭忠诚.化学镀锡工艺条件的优化[J].电镀与环保,2002,22(5):13216.[11]　刘仁志,杨　磊.化学镀及化学处理取代热风整平工艺探讨[J].电镀与精饰,2004,26(2):16219.[12]　Y oshihiro T,T adahiro M,M anabu T.Cu Bum p Interconnections in20μm2pitch at Low T em perature Utilizing E lectroless T in Plating on3DS tacked LSI[J].Journal of Chemical Engineering of Japan,2003,36(2):1192125.[13]　Perez2Herranz,G arcia2G abaldon,G uinon,G arcia2Anton.E ffect ofCitric Acid and Hydrochloric Acid on the P olarographic Behaviour ofT in Application to the Determination of T in(Ⅱ)in Presence of T in(Ⅳ)in the Activating S olutions of the E lectroless Plating of P olymers[J].Analytica Chimica Acta,2003,2432251,484.[14]　李　海.UNICRON化学浸锡的优势所在—一种用置换反应所完成的最终涂层[J].表面涂覆,2001,(2):15217.收稿日期:2005211214聚氨酯泡沫塑料化学镀银工艺E lectroless Silver Plating on Polyurethane Foaming Plastic李华飞,　王延辉,　张喜生,　吕凌波(华中科技大学化工过程装备与控制研究所,湖北武汉430074)LI H ua2fei,　WANG Yan2hui,　ZHANG Xi2sheng,　L V Ling2bo(Inst.of Equipment and C ontrol of the Chemical Process,Huazhong Univ.of Sci.&T ech.,Wuhan430074,China)摘要:　研究了化学镀银液中银离子、葡萄糖、pH值、稳定剂硫脲对聚氨酯泡沫塑料上银沉积速率的影响,优选了在聚氨酯泡沫塑料上化学镀银工艺条件。

聚氨酯泡沫上化学镀镍研究

关键词 : 化学镀镍聚氨酯泡沫镍中图分类号 : TQ153 . 1 + 2 文献标识码 : A 文章编号 : 0258 - 7076 ( 2001 ) 04 - 0278 - 04
聚氨酯全称为聚氨基甲酸乙酯[1] , 按原料分为聚醚和聚酯两种类型 ,自 1952 年由拜耳公司发明并开始生产 , 发展十分迅速 , 现年产量达到 1 千万吨以上。它具有密度小、气泡均匀、耐温耐老化等优点 , 广泛用于家具、汽车、包装等行业。本文利用其三维网状结构的特点 , 用做骨架 , 将其导电金属化 , 制备泡沫金属。将塑料金属化的方法[2～4] 有真空蒸镀法、阴极溅射法、喷镀法、涂浆法和化学镀法等。化学镀法对表面形状复杂的基材连续获得均匀镀层较为有效。自 1946 年 Brenner 等[2] 研究成功化学镀镍工艺以来 , 在 ABS 塑料、聚丙烯塑料、聚苯醚塑料上化学镀镍的研究较多[2～10] , 多采用以次亚磷酸钠为还原剂的化学镀溶液 ,可呈酸性或碱性 ,操作温度 75～100 ℃,但低温碱性镀液报道相对较少 , 酸性液较碱性液沉积速度快、稳定。由于聚氨酯泡沫丝径仅 50 ～ 60 μm , 为使其在整个工艺操作中保持弹性、维持其三维网状结构形貌 ,本文研究了镀前泡沫粗化工艺和一种低温化学镀镍工艺 ,并研究了工艺参数对镀速的影响 , 制成的泡沫金属可用于过滤、热交换、催化剂载体和二次电池等领域 , 制备过程中 , 泡沫塑料起骨架作用 , 最终可用热解法或燃烧法除去[1] 。

tpu电镀工艺

tpu电镀工艺
TPU电镀工艺是一种利用熔融态的热塑性聚氨酯（TPU）进行电镀加工的工艺。

该工艺主要包括以下步骤：
1. 表面预处理：将需要电镀的材料表面进行脱脂清洗和去除氧化层等处理，以确保表面干净并提高镀层附着力。

2. 阳极电解涂层：将经过预处理的材料作为阳极，在电解液中进行电解。

电解液中含有TPU熔体和适当的添加剂，通过电解反应，熔体中的TPU分子会聚合成导电涂层。

3. 阴极反应：在阴极上形成相应的氧化物层，与阳极上的导电涂层相互作用，形成均匀附着的TPU电镀层。

4. 镀层处理：将经过电镀的材料进行水洗、酸洗、中间洗、清漆等处理，以去除残留物和提高表面光洁度。

5. 耐蚀性测试：对电镀层进行耐腐蚀性能测试，以确保其在不同环境条件下具有良好的耐久性。

6. 包装和检验：对成品进行包装和质量检验，确保达到客户要求的质量标准。

TPU电镀工艺具有操作简便、生产效率高、电镀层光亮、耐腐蚀等优点，广泛应用于汽车、电子、家电等各个领域。

化学镀银配方与操作指引

化学镀银配方与工艺操作指引（周生电镀导师）化学镀银作为PCB最终表面处理工艺之一已经有近二十年的应用历史，市场上以乐思和麦德美的化学银应用最多，近年国产化学银配方的技术水平已经与麦德美完全一致甚至做到了兼容使用。

化学银在十年前有过应用高峰，不足的是化学镀银市场规模和化学锡一样，并没有出现大规模扩展，没能撼动化学镍金市场的老大地位，用于5G通讯的PCB板上化学镀银工艺有可能会迎来一波高峰。

PCB化学银水平线操作规范目录周生电镀导师之（@q）：（3）（8）（0）（6）（8）（5）（5）（0）（9）电镀导师之[（微）（Xin）]：（1）（3）（6）（5）（7）（2）（0）（1）（4）（7）（0）●配方平台不断发展完善我们的配方平台包含的成熟量产商业种类多，已有AN美特、乐思、罗哈、麦德美、国内知名公等量产成熟的药水配方。

我们的配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。

●配方说明目前市场上有很多类似抄袭的，或者是买过部分配方后再次转卖的，他们有时候会改动数据，而且不会有后期的改进和升级。

他们甚至建立Q群或者微@信群推广配方，我们没有建立任何群。

一切建&群的都是假冒。

（本*公*告*长*期*有*效）一.化学银水平线操作注意事项﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1二.化学银的前处理﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3三.化学银水平线操作条件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4四.化学银水平线清槽程序﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍9五.化学银水平线维护保养项目﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍10六.化学银水平线重工流程﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍11七.化学银水平线问题与对策﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍12八.备注﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍13九、化学银的分析﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍14可以随机赠送部分配方。

PVC塑料表面化学镀银的工艺优化

ｌ６７
／Ｔ
官赂宝研勃南拓森
ＲＥＳＥＡＲＣＨＡＮＤＥＸＰＩＯＲＡＴ１０ＮＩＮＬＡＢＯＲＡ１、ＯＲＹ
第３６槎第４期
Ｖｏ１．３６Ｎｏ．４
２０１７却４Ｊ
Ａｐｔ．２０１７
ＰＶＣ塑料表面化学镀银的工艺优化
亮均匀。
关键词：ＰＶＣ塑料；镀银；葡萄糖；硫代硫酸钠
中图分类号：ＴＱ０４７文献标志码：Ａ文章编号：１００６— ７ｌ６７（２Ｏ１７）０４— ００２０— ０５
ＩｉｍｉｚａｔｉｏｎｏｆＰｒｏｃｅｓｓｉｎｇｏｆＣｈｅｍｉｃａｌＳｉｌｖｅｒＰｌａｔｉｎｇｏｎＰＶＣＰｌａｓｔｉｃ
２．ＹａｎｇｚｈｏｕＰｏｌｙｔｅｃｈｎｉｃＩｎｓｔｉｔｕｔｅ，Ｙａｎｇｚｈｏｕ２２５１２７，Ｊｉａｎｇｓｈｕ，Ｃｈｉｎａ；
３．ＮａｎｊｉｎｇＰｏｌｙｔｅｃｈｎｉｃＩｎｓｔｉｔｕｔｅ，Ｎａｎｊｉｎｇ２１００４８，Ｃｈｉｎａ）
王元有，曹国庆，韩晶晶，朱玉祥，刘天晴’
１．扬州大学化学化工学院，江苏扬州２２５００２；２．扬州＿Ｔ业职业技术学院，江苏扬州２２５１２７；３．南京科技职业学院，南京２１００４８）摘要：选取ＰＶＣ塑料作为化学镀银的研究基体，通过对预处理过程中粗化以及敏化条件的探索，得到表面均匀粗糙、符合实验要求的的塑料基体，便于后续金属的沉积。使用硝酸银为银源，葡萄糖为还原剂，加入硫代硫酸钠作为稳定剂，最终制备出表面电阻小、光亮的镀银层。结果表明，最佳配方：硝酸银浓度２．０８ｇ／Ｌ，氢氧化钠浓度０．２４ｇ／Ｌ，氨水含量０．５３％，葡萄糖浓度７．２７ｇ／Ｌ，硫代硫酸钠浓度２４ｍｇ／Ｌ．温度２０℃ 。利用最佳配方镀银，可得其电阻为７．６ｎ／ｍ，镀层表面银光

硬质聚氨酯泡沫塑料现场发泡工艺

硬质聚氨酯泡沫塑料现场发泡施工工艺标准（QB-CNCEC J040106-2004）1 一般规定硬质聚氨酯泡沫塑料整体保温层现场发泡施工，应符合本标准中规定。

1.0.2 编制参考标准及规范（1）《建筑工程施工质量验收统一标准》（GB50300--2001）（2）《屋面工程施工质量验收规范》（GB50207—2002）1.0.3 硬质聚氨酯泡沫塑料表观密度小、强度高、绝热效果好；采用多羟基化合物和交联剂、发泡剂、泡沫稳定剂、阻燃剂等现场发泡施工，施工工艺较复杂、表面平整度也较难控制。

1.0.4 表观密度，指材料在自然状态下，单位体积的重量。

1.0.5 硬质聚氨酯泡沫塑料现场发泡所用的材料，其品种、规格、性能、配合比例等都应符合设计要求，并符合现行国家、行业和产品材料标准的规定。

2 施工准备2.1 原材料要求2.1.1 现场发泡施工所用材料的技术性能和质量必须符合设计要求、相应材料规范和产品标准。

2.1.2设计未要求时，各种原料规格应符合表2.1.2中的指标。

2.2 主要工机具2.2.1硬质聚氨酯泡沫塑料现场发泡施工常用工器具可参见表 2.2.1《每个作业组需准备的泡沫体制备工具表》，并按现场施工组织准备一套或多套。

2.2.2 砂箱、泡沫灭火器等一般消防灭火设备，常用操作安全防护用品。

2.3 作业条件2.3.1 基层已通过检查验收，质量符合设计和规范规定。

同时基层表面温度不能过低、也不能有水份。

2.3.2施工所需的各种材料已按计划进入现场，并经验收。

2.3.3配合比已确认并经过现场验证。

2.3.4基层已按设计和施工方案找好坡度、分格等规矩，并已弹出准线和作好标准。

2.3.5 基层变形缝和其它接缝已按设计要求处理完毕。

2.3.6 禁止在雨天、雪天和五级风及其五级风以上的环境中施工作业。

环境温度过低、或过高，都将影响发泡施工质量，不利于施工操作。

2.4 作业人员2.4.1可以由砖瓦抹灰工、油漆油毡工或防水工、建筑防腐蚀和保温绝热专业工种操作，每个作业组应配有中级技工，专业工种应持有上岗作业证。

常用的化学镀银工艺配制参数

常用的化学镀银工艺配制参数
现代电镀网讯：
一、化学镀银的用途
化学镀银起始于大家熟知的银镜反应。

早期的化学镀银确实就是为了制镜需要而加以应用的。

由于化学镀银在任何材料上都可以获得镀层，从而使其应用得以扩展。

而最为重要的就是印制线路板的化学镀银。

另外在装饰工艺品、光学器件等产品中也有应用。

不过由于成本因素和化学镀银本身的稳定性较差，使其应用也受到一定的限制。

二、化学镀银常用的工艺
（1）以甲醛为还原剂的化学镀银
A液：硝酸银 20g
氢氧化铵适量(滴加至由浑浊到透明即可)
蒸馏水 1000ml
B液：甲醛(37%) 40ml/L
蒸馏水 200ml
使用时按A:B=1:5混合。

温度 15～20℃
时间根据镀层厚度而定。

（2）酒石酸盐液
A液：硝酸银 20g
氢氧化铵适量(滴加至由浑浊到透明即可)
蒸馏水 1000ml
B液：酒石酸钾钠 100g
蒸馏水 1000ml
使用时按A:B=1:1混合
温度 10～15℃
时间 10min
（3）葡萄糖液
A液：硝酸银 3.5g
氢氧化铵适量(滴加至由浑浊到透明即可)
氢氧化钠 2.5g/100ml
蒸馏水 60ml
B液：葡萄糖 45g
酒石酸 4g
乙醇 100ml
蒸馏水 1000ml
使用时按A:B=1:1混合。

温度 10～15℃
时间根据需要而定。

化学镀银工艺流程及详解

化学镀银工艺流程及详解
1. 首先得准备好材料呀，这就好比做饭得先有食材一样！比如要准备好需要镀银的工件，还有银盐、还原剂这些化学药品。

2. 然后要对工件进行预处理呢，就像我们出门前要洗脸刷牙一样，把工件清洗干净，去掉油污啥的，这样银才能更好地附着上去呀。

3. 接下来就是配制镀液啦，这可不能马虎，得按照一定的比例把银盐、还原剂等混合在一起，哎呀，这就好像调鸡尾酒似的，比例不对可不行哦！
4. 把工件放入镀液中，这时候就等着神奇的事情发生啦！就像种子种到地里等待发芽一样，满心期待呀！你看，工件慢慢就会被镀上银啦。

5. 在镀银的过程中，要控制好温度、pH 值这些条件哦，这可关系到镀银的效果呢！就像炒菜要控制火候一样重要。

6. 镀完后，还得把工件取出来冲洗干净呀，把多余的镀液冲掉，让工件变得亮晶晶的，哇，是不是很有成就感！
7. 最后还得检查一下镀银的质量呢，看看有没有瑕疵，有没有漏镀的地方，这就跟我们做完作业要检查一遍一样重要呀！要是有问题，还得重新来一遍呢，可不能马虎！
8. 哎呀，你说这化学镀银是不是很神奇？就像变魔术一样，能让普通的工件变得银光闪闪的！怎么样，是不是很想自己试试呀？。

聚氨酯泡沫塑料磁控溅射镀膜工艺

聚氨酯泡沫塑料磁控溅射镀膜工艺
高福全;吴志勇
【期刊名称】《工程物理研究院科技年报》
【年(卷),期】2003(000)001
【摘要】机械加工后的聚氨酯泡沫塑料，由于破坏了模塑成型的外表面膜层，材料本身多孔隙暴露在空气中，极易受潮、变形，孔隙吸附的气体对真空度有严格要求的镀膜造成极大困难，材质疏松不利于膜层结合，其低熔点的性质也使镀膜工艺的选择受到限制。

采用合适的前处理技术和磁控溅射镀膜参数，可以在保证制造精度的前提下镀得一定厚度的不锈钢膜层，为该类产品提供有效的防护。

【总页数】2页(P175-176)
【作者】高福全;吴志勇
【作者单位】无
【正文语种】中文
【中图分类】TG174.442
【相关文献】
1.双靶磁控溅射镀膜机及镀膜工艺 [J], 吴代方
2.聚氨酯泡沫塑料磁控溅射镀膜工艺研究 [J], 高福全;吴志勇;;;
3.泡沫塑料的成型工艺（续三）：第四章聚氨酯泡沫塑料 [J], 关吉勋
4.浅谈磁控溅射镀膜工艺中的反应溅射 [J], 陈大伟;
5.泡沫塑料表面的磁控溅射镀膜技术研究 [J], 刘际伟
因版权原因，仅展示原文概要，查看原文内容请购买。
