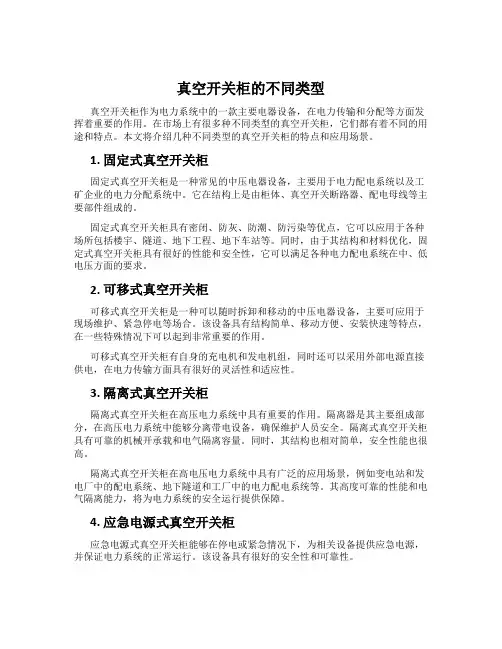

真空开关柜的不同类型
真空开关柜的不同类型真空开关柜作为电力系统中的一款主要电器设备，在电力传输和分配等方面发挥着重要的作用。
在市场上有很多种不同类型的真空开关柜，它们都有着不同的用途和特点。
本文将介绍几种不同类型的真空开关柜的特点和应用场景。
1. 固定式真空开关柜固定式真空开关柜是一种常见的中压电器设备，主要用于电力配电系统以及工矿企业的电力分配系统中。
它在结构上是由柜体、真空开关断路器、配电母线等主要部件组成的。
固定式真空开关柜具有密闭、防灰、防潮、防污染等优点，它可以应用于各种场所包括楼宇、隧道、地下工程、地下车站等。
同时，由于其结构和材料优化，固定式真空开关柜具有很好的性能和安全性，它可以满足各种电力配电系统在中、低电压方面的要求。
2. 可移式真空开关柜可移式真空开关柜是一种可以随时拆卸和移动的中压电器设备，主要可应用于现场维护、紧急停电等场合。
该设备具有结构简单、移动方便、安装快速等特点，在一些特殊情况下可以起到非常重要的作用。
可移式真空开关柜有自身的充电机和发电机组，同时还可以采用外部电源直接供电，在电力传输方面具有很好的灵活性和适应性。
3. 隔离式真空开关柜隔离式真空开关柜在高压电力系统中具有重要的作用。
隔离器是其主要组成部分，在高压电力系统中能够分离带电设备，确保维护人员安全。
隔离式真空开关柜具有可靠的机械开承载和电气隔离容量。
同时，其结构也相对简单，安全性能也很高。
隔离式真空开关柜在高电压电力系统中具有广泛的应用场景，例如变电站和发电厂中的配电系统、地下隧道和工厂中的电力配电系统等。
其高度可靠的性能和电气隔离能力，将为电力系统的安全运行提供保障。
4. 应急电源式真空开关柜应急电源式真空开关柜能够在停电或紧急情况下，为相关设备提供应急电源，并保证电力系统的正常运行。
该设备具有很好的安全性和可靠性。
应急电源式真空开关柜可应用于地下隧道、电力变电站、工矿企业等场所，特别适用于安全要求高和需要24小时不间断供电的场合。
浅谈常见几种低压开关柜的优缺点
浅谈常见几种低压开关柜的优缺点摘要：阐述了市场上比较常用的几种低压开关柜的结构特点和优缺点，并从安全性、经济性、可靠性等方面进行了较全面的比较，用户选择时可作为参考。
关键词：低压开关柜优缺点结构特点前言当前市场上最流行、最常见的低压开关柜大致有GGD、GCS、GCK、MNS 等几种型号。
根据安全、经济、合理、可靠的原则，这几种低压开关柜都各有自己的特点，下面对这几种柜体做些结构上的认识，为用户选择时做一些参考。
1、GGD型开关柜1.1用途GGD型交流低压配电柜（下称GGD柜）是一款常用产品。
GGD柜适合在交流频率为50Hz、额定工作电压为交流380V、额定工作电流为1000-3150A的配电系统中，作为动力、照明及发配电设备的电能转换、分配与控制之用。
广泛应用于变电站、发电厂、厂矿企业等场所。
1.2GGD柜结构特点①GGD柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高；②GGD柜散热性能好；③GGD柜的顶盖可拆卸，便于现场主母线的装配和调整；④GGD柜的防护等级为IP30，用户也可以根据环境的要求在IP20-IP40之间选择。
2 GCK型低压抽出式开关柜2.1用途GCK低压抽出式开关柜（下称GCK柜）由动力配电中心（PC）柜和电动机控制中心（MCC）柜两部分组成。
GCK柜是在交流频率为50（60）Hz、额定工作电压小于或等于660V、额定电流小于或等于4000A的控配电系统中，作为动力配电、电动机控制及照明之用。
2.2GCK柜结构特点①GCK柜采用拼装式组合结构，模数孔安装，零部件通用性强、适用性好、标准化程度高。
②GCK柜的柜体上部为母线室，前部为电器室，后部为电缆进出线室，各室之间有钢板或绝缘板作隔离，以保证安全。
③MCC抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
④受电开关、联络开关及MCC柜的抽屉具有三个位置，即接通位置、试验位置、断开位置。
高低压开关柜型号总结
高低压开关柜型号总结1. 引言高低压开关柜是电力系统中一种常见的配电设备，用于控制和保护电路。
根据不同的使用场景和功能需求，市场上存在许多不同型号的高低压开关柜。
本文将对几种常见的高低压开关柜型号进行总结和介绍。
2. 型号一：XGN2-12型高低压开关柜XGN2-12型高低压开关柜是一种固定式金属封闭开关设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜采用嵌套结构，具有体积小、功能完善、操作灵活的特点。
同时，该型号开关柜具备防雷击和防电弧功能，提高了系统的安全可靠性。
3. 型号二：GCS-12型高低压开关柜GCS-12型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜具有结构紧凑、可靠性高、安全性好的特点。
它还配备了智能化的电气保护装置，可以实现对电流、电压等参数进行监测和保护。
4. 型号三：KYN28A-12型高低压开关柜KYN28A-12型高低压开关柜是一种全封闭、金属铠装型开关设备，适用于交流50Hz、额定电压为12kV的配电系统。
该型号开关柜具有结构紧凑、外观美观、防护等级高的特点。
它还具备完善的电气保护功能，可以实现对过载、短路等故障的及时检测和隔离。
5. 型号四：MNS2.0型高低压开关柜MNS2.0型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为690V的配电系统。
该型号开关柜采用可拆卸模块化结构，具有快速安装、方便维护的特点。
它还配备了先进的电气保护技术，可以实现对短路、过载等故障的及时切除。
6. 型号五：GCK型高低压开关柜GCK型高低压开关柜是一种固定式设备，适用于交流50Hz、额定电压为380V的配电系统。
该型号开关柜具备结构紧凑、体积小、安全可靠等特点。
它还采用了新型的屏蔽板设计，增强了开关柜的绝缘性能。
7. 结论以上所介绍的几种型号的高低压开关柜只是市场上众多型号中的一部分。
不同型号的开关柜适用于不同的配电系统，具有不同的特点和功能。
10kv高压开关柜的各种型号及其优缺点
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、XGN、2、HXGN、3、JYN、4、KYN柜型号介绍1、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6K V、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
1.1、结构特点（1）XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
（2）XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，1 0KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。
其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。
断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。
隔离开关采用GN30—10旋转式隔离开关系列产品。
2、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。
各种低压开关柜优缺点探讨及选用分析
TECHNOLOGY AND INFORMATION工业与信息化科学与信息化2019年6月下 65各种低压开关柜优缺点探讨及选用分析赵彬镇江黙勒电器有限公司 江苏 镇江 212211摘 要 现如今，市场上存在着多种样式的低压开关柜。
而且低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。
本文通过比较几种低压开关柜的结构特点和优缺点，以及每种低压开关柜的结构性，经济性和可靠性等多方位的比较。
希望为用户以后的选择提供参考。
关键词 低压开关柜；优缺点；选用目前市场上最流行的低压柜型号，大致有GGD ，GCK ，GCS ，MNS 四种。
依据安全、经济、合理、可靠的原则，不同型号的低压柜有不同的特点。
但是大致上来说，抽出柜比较省空间，而且维护起来比较方便。
但缺点是，出现的回落比较多，造价也贵。
抽屉式的低压柜，相对来说出线回路比较少，占地空间比较大。
单从占地空间来说，如果使用不了固定式的开关柜，那就必须改成抽出式的开关柜。
1 GGD型GGD 属于交流低压配电柜，是一款年代比较久远的低压开关柜。
从使用量上来说，此种柜型的总体用量，是远远超过其他柜型的。
虽然现在有不少声音说，此种开关柜会面临淘汰，但是因其具有非常显著的特点，所以说，是否会被淘汰也是难以保证的。
1.1 用途GGD 型的开关柜，主要是适用于交流频率在50赫兹，额定工作电压为380v ，额定工作电流为1000到3150A 的配电系统中。
主要功能是作为动力、照明以及发电设备的电能转换，和分配与控制。
适用场所，主要为各变电站，发电厂以及煤矿产业等。
此种开关柜的优点，主要是具有分辨能力高，稳定性好，而且方案比较灵活，组合起来也比较方便等。
因为，此柜型是根据农业部，广大电力用户以及设计部门，提出的安全、合理、经济、可靠的原则来设计的。
GGD 型的开关柜，是可以作为低压成套开关设备的更新换代产品的。
1.2 结构特点GGD 的柜体，主要是采用通用柜的形式。
高压开关柜的型号区别及特点
高压开关柜的型号区别及特点2011-12-07 09:46:02| 分类： |字号订阅目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍①GG-1A（F）系列:l 产品型号及含义G G ------ A（F）防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）l 用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
②XGN系列l 产品型号及含义l 用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
l 结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
几种高低压开关柜相关知识
几种高低压开关柜相关知识高低压开关柜是电力系统中的重要组成部分，其功能是承受和分配电力，对电力系统进行控制和保护。
以下介绍几种高低压开关柜的相关知识。
一、箱式变电站箱式变电站是一种灵活便捷的电力设备，常用于储备电源或临时用电。
其结构紧凑，体积小，可以集成高压开关柜、变压器、低压开关柜等多种设备，具有移动性和安装简便等优点。
二、GIS 开关设备GIS(气体绝缘开关设备)是一种采用限制通透性绝缘气体作为介质的高压开关设备。
与传统的空气绝缘开关设备相比，气体绝缘开关设备体积小，运行稳定，对环境和人体无害。
因此，GIS 已成为近年来高压开关领域中的主流技术。
三、断路器断路器是一种用于中断或连接电路的开关设备。
它主要由导体和断路器机构组成。
断路器在一定电流下可以完全断开电源，保护电力设备不受电流过大的损害。
断路器的种类有很多，如隔离断路器、真空断路器、SF6断路器等。
其中，SF6断路器是目前一种高性能、可靠的高压开关设备。
四、集中控制系统集中控制系统是一种实现对开关设备进行集中控制的系统。
它可以监测各种电力设备的运行情况，控制其工作状态，对发生的故障进行报警和处理。
集中控制系统对于提高电力设备的安全性、运行效率和节能减排等方面都有着显著的作用。
五、保护装置保护装置是一种在电力设备出现故障时自动切换电源的装置。
它的作用是保护电力设备不受电流过大、电压不稳定等因素的损害。
保护装置通常由主保护、备用保护、跳闸装置等组成，具有自动化程度高、可靠性强等优点。
高低压开关柜是现代电力系统中不可或缺的组成部分。
通过对各种开关设备以及相关控制、保护装置的了解，可以更好地把握电力系统的运行和维护。
ABB开关柜的优势介绍
BC-BJB变压器中性点间隙保护装置一、产品用途BC-BJB变压器中性点间隙保护装置专用于110KV、220KV和330KV 电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式。
二、产品特点：1.BC-BJB 变压器中性点间隙保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电器设备与一体，具有体积小、便于安装调试、可靠性高等特点。
产品严格按照 DT/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》及"国家电网公司十项电网重大 反事故措施"和国家相关行业标准的有关规定进行设计和制造。
2.BC-BJB 变压器中性点间隙保护装置采用球形间隙放电方式，比惯用的棒形间隙放电方式，放电电压准确率更高、分散性更小、特性更稳定，与避雷器特性和变压器的绝缘配合更精确，且热容量大，不易烧毁。
提高了保护的安全性、可靠性和保护效果。
3.BC-BJB 变压器中性点间隙保护装置可采用球形间隙亦可按用户要求采用棒形间隙,避雷器与隔离开关可根据工程需要任意组合选配，隔离开关的操作机构手动电动可选，间隙的技术参数可在工厂完成调试，亦可在现场进行调试。
三、使用条件1.适用于户内、户外。
2.环境温度：不低于－40℃，不高于60℃；相对湿度：不大于95%（25℃）。
3.海拔高度不超过3000m，超出3000m可根据实际情况特制。
4.地震烈度7度及以下地区；最大风速不超过35m/s。
5.电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）。
6. 安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
ABB Unigear ZS1开关柜的优势介绍柜体结构UniGear-ZS1为ABB集团全球同步生产的产品，统一生产标准，采用最新的开关柜技术。
完全采用电场均匀设计和复合绝措施，使开关柜柜体结构紧凑合理，小型化。
高压低压配电柜的分类及其特点介绍
高压低压配电柜的分类及其特点介绍一、引言高压低压配电柜是供电系统中的重要设备之一，用于对电能进行分配和控制。
不同类型的配电柜具有不同的分类和特点。
本文将介绍高压低压配电柜的分类及其特点。
二、分类根据用途和功能，高压低压配电柜可以分为以下几类：1. 低压开关柜低压开关柜主要用于低压电能的分配和控制，它包括接线柜、电动机控制柜、仪表柜等。
该类开关柜可根据不同需求进行组合和安装，灵活性强。
2. 高压开关柜高压开关柜主要用于高压电网的分配和控制，它包括断路器柜、隔离开关柜、电缆分支箱等。
高压开关柜具有较高的断开电流和负荷承受能力，保证了电网的安全和稳定运行。
3. 综合配电柜综合配电柜是低压和高压开关柜的组合，将低压和高压电能分配和控制功能集于一身。
它可以满足各种不同的配电需求，提供一站式解决方案。
三、特点介绍不同类型的高压低压配电柜具有各自独特的特点，下面将逐一介绍：1. 低压开关柜的特点低压开关柜具有结构简单、体积小、操作方便等特点。
它采用模块化设计，易于安装和维护。
低压开关柜的选择范围广泛，能适应不同电能分配和控制的需求。
2. 高压开关柜的特点高压开关柜具有高断口能力、耐电弧、抗短路能力强等特点。
它采用可靠的断路器和隔离开关，能够快速断开电路，防止事故发生。
高压开关柜还具有自动化程度高、故障诊断功能强等特点。
3. 综合配电柜的特点综合配电柜的特点包括低压开关柜和高压开关柜的特点。
它集成了各种功能，能够满足复杂的配电需求。
综合配电柜具有灵活性高、占地面积小、运行成本低等特点。
四、总结高压低压配电柜是电能分配和控制的重要设备，根据用途和功能的不同，可以分为低压开关柜、高压开关柜和综合配电柜。
每种类型的柜子都具有各自独特的特点，满足不同的配电需求。
在实际应用中，应根据具体情况选择合适的配电柜，以确保电网的安全和稳定运行。
（字数：510字）。
小型化高压开关柜优势特点
10KV小型化开关柜及小型化柜配套真空断路器的特点一：小型化柜真空断路器（以下简称断路器）概述：1、此断路器采用真空灭弧室APG环氧树脂浇注固封式、三相整体侧装式的真空断路器与隔离开关融为一体的复合功能新型的高压真空断路器隔离开关组合电器。
它不仅具有传统的真空开关的开断及保护功能，而且具有隔离开关的隔离带电体的隔离功能。
隔离开关的静刀装于组合电器开关的机壳上，真空灭弧室极柱代替了隔离开关的穿墙套管，两者和二为一，成为一种自带隔离上进下出的穿墙式断路器。
隔离开关与断路器以凸轮滑块联锁，简便且可靠。
优点：其与传统的真空断路器加隔离开关相比较，不仅省去了中间连接环节，而且节省了大量的铜排，更加优化了断路器与隔离开关之间复杂的机械联锁。
不仅使安装简洁省时省力，而且节约了有色金属，从而大大的降低了成本、提高了开关的可靠性，更节省了安装空间和占地面积。
2、小型化短路器彻底打破了传统开关的一般概念，将真空开关、高分断真空负荷开关，真空开关—熔断器组合电器融为一体，它不再是真空断路器是真空断路器、负荷开关是负荷开关，功能不同、结构不同且相互独立的两种电器产品。
而是根据功能需要可制成具有关合开断短路功能的真空断路器、高分断负荷开关和真空开关—熔断器组合电器，只需调整机构中的模，就可以形成不同功能的产品，是一种集多种功能于一身的新概念组合产品。
灭弧室采用APG工艺固封大大提高了开关的绝缘安全性，提高了抗恶劣环境的能力，最大限度的实现少维护或免维护。
断路器与限流熔断器配合形成的：真空开关------熔断器组合电器可对变压器实现无缝保护，负荷电流在3.5倍以下的过负荷电流由开关开断、避免小电流熔断器慢熔引起熔管爆炸形成弧光短路的问题，同时避免了小电流熔断造成的更换熔断器的麻烦和断电；变压器内部故障由限流熔断器负责，变压器内部故障时限流熔断器可迅速熔断切除故障，避免了断路器单一保护时由于分断时间较长造成变压器爆炸引起二次灾害，彻底解决了老产品保护存在盲区的难题，此断路器安装灵活，可正装也可倒装，方便不同的接线方式。
环网开关柜及环网开关站的优越性
环网开关柜及环网开关站的优越性环网柜优越性如下：(1) 投资节约，一台负荷开关加熔断器柜，平均造价一万多元，如果采用KYN-系列手车式真空断路器柜，造价几万元。
如果开断能力要求50kA，真空手车式开关柜每台达十余万元，如果改用负荷开关加限流熔断器代之，同样开断预期短路电流50kA，也不过投资万余元则可。
(2) 采用负荷开关配限流熔断器向变压器馈电，对变压器的保护有的地方甚至优于断路器，主要因熔断器切除短路迅速且有限流作用，这使在同一回路内的其它元件受益匪浅，即不再考虑动、热稳定的要求了。
(3) 可对变压器开展全面保护。
向变压器馈电的负荷开关熔断器柜，应采用全范围保护用限流熔断器，全范围保护熔断器是一种新型限流熔断器，它可以可靠开断引起熔体融化的电流至额定开断电流之间的任何故障电流，这样保护过流范围非常宽广。
当然，为更好地保护变压器的过载，可加装电流互感器，通过保护装置动作负荷开关脱扣机构。
负荷开关开断过负荷电流，稍大的故障电流由熔断器负责开断，这两种开断电流交汇点称交接电流，由于过载脱扣与熔断都有误差范围，造成交接电流也有一定范围。
小于交接电流由过载脱扣动作负荷开关完成开断，大于交接电流时由熔断器负责切除，从而恢复变压器得到全面的过流保护。
不过用熔断器保护变压器过载难度很大，因为全范围保护不是指对变压器过载全范围保护，而是指熔断器保护范围比较大而已，例如熔体电流为125A，开断50kA，不是指电流从125A至50kA范围内皆可保护，而是超过熔体额定电流一定倍数后才开始熔断，这样保护变压器的过载有一定难度。
为此变压器过载要在低压侧开展，变压器低压出口总开关保护变压器过载，只要低压侧不过载，高压侧也不会过载。
变压器若在高压侧开展过载保护，采用如上所说，由电流互感器、电流继电器、中间继电器，动作于高压侧负荷开关脱扣器，不能被全范围保护熔断器误导，使变压器得不到过载保护。
(4) 体积小，占地面积小对于高层建筑来说，可以说寸土尺金，这样由环网柜组成的开关站，占地少，这无形带来更大的投资效益。
各种低压开关柜优缺点分析及选用 沈卫东
各种低压开关柜优缺点分析及选用沈卫东发表时间：2018-08-13T17:10:44.160Z 来源：《电力设备》2018年第12期作者：沈卫东[导读] 摘要：电力是现代社会不可缺少的动力，其中低压用电（电压小于1000V，最常用～380V/～220V）最为普遍，低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。
（浙宝电气（杭州）集团有限公司浙江杭州 310021）摘要：电力是现代社会不可缺少的动力，其中低压用电（电压小于1000V，最常用～380V/～220V）最为普遍，低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。
本文主要讨论各种型号的低压开关柜特点及在浮法玻璃生产企业供配电设计中的选用。
关键词：低压开关柜；优缺点；选用引言低压配电装置是随着电力和科学技术的发展而进步的，从早期的裸露开放式配电盘发展到现代的比较成熟的成套低压开关柜。
低压开关柜的发展按结构分类经历了如下几个阶段：（1）开启框架式。
角钢和型钢构成框架，前面用薄钢板，后面敞开，框架上安装有刀开关、断路器、熔断器、互感器、仪表等元件，母线裸露没有遮挡，安全性很低。
（2）封闭式。
开关、保护和监控元件安装于一个封闭的柜中，柜内元件为平面多回路布置，回路之间不加隔板或用接地的金属板或绝缘板隔离，主开关与柜门有机械联锁。
（3）抽屉式。
由柜体和抽屉式功能单元组成，柜体上分主母线室和配电母线室、抽屉架，抽屉单元靠动、静触头连通一次和二次电路，有“工作”、“试验”、“分离”3个位置，有机械联锁，保证在合闸位置不能抽出抽屉，在“分离”位置不能合闸，安全性高，同类抽屉可互换。
1常用低压开关柜的型号和特点 1．1国内常用低压开关柜型号低压开关柜（又称低压成套开关或成套配电装置）是以断路器为主的电气设备，是指生产厂家根据工程设计的电气一次主接线图以及二次控制保护线路要求，将有关低压电器（包括控制电器、保护电器、测量电器、指示电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
各型号开关柜的优缺点(GCS,GCK,GGD)
具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
各种型号开关柜优缺点
大体而言定式的相对出线回路少，占地较多。如果客户提供的地点太少，做不了固定式的要改为做抽出式。
开关柜型号名称
优点
缺点
GGD型
该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
GCK型
分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络
高压开关柜的型号区别及特点
高压开关柜的型号区别及特点发布时间：2009-8-22 17:05:26 发布者：admin 阅读：1615次目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍③GG-1A（F）系列:l 产品型号及含义G G ------ A（F）防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）l 用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
④XGN系列l 产品型号及含义l 用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
l 结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
10kv高压开关柜的各种型号及其优缺点
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、GG-1A（F）、2、XGN、3、HXGN、4、JYN、5、KYN柜型号介绍1、GG-1A（F）适用范围GG-1A（F）型防误高压开关柜分户内固定式、具有防误操作闭锁装置的高压开关柜。
适用于三相交流50Hz单母线和单母线分段系统，作为接受与分配额定电压3-10千伏，额定电流最大至1000A，10KV额定开断电流最大至31.5kA。
用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
GG-1A型高压开关柜上加装闭锁装置而成满足能源部提出的“五防”要求，即：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
因本柜是原GG-1A型高压开关柜改进后的产品，所以其使用范围、柜体结构、技术参数和一次线路方案，基本同于原GG-1A型高压开关柜。
2、型号及其含义G G— 1 A (F)G：（高压开关柜）G：（固定柜）－1：（设计序号）A：（改型）(F)：（防误型）3、使用环境1、环境温度：户内上限+40℃，下限-25℃，允许在-30℃时储运；2、海拔高度：不超过1000m；3、相对湿度：不大于90%（±25℃时）；4、地震烈度：不超过8度；5、没有导电尘埃足以能腐蚀金属和破坏绝缘的气体的场所；6、无火灾、爆炸危险的场所；7、没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
低压开关柜的型号区别及特点GGD
低压开关柜的型号区别及特点GGD、GCK、GCS、MNS、MCS目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中置柜一、ZS1柜体优势：1、模块式结构，布置紧凑、标准，易于装配，空间利用率高；2、柜宽根据额度电流的不同可满足650mm，800mm，1000mm三个级别；3、各个隔室均用金属隔板及套管相互隔离，母线室、断路器室、电缆终端室三个高压室均设有向上的压力释放装置，用于内部燃弧产生时，泄放燃弧气压，确保安全。
4、手车具有极好的互换性，精密丝杆机构的传动单元，确保中置式手车可以实现闭门操作；5、结构设计保证所有操作维护服务都在柜前进行，开关柜可以靠墙安装；6、整柜采用进口敷铝锌板，机械强度高；7、选用ABB VD4真空断路器。
里面主要元器件是ABB公司的产品。
8、ZS1开关柜的柜体采用自动精密连接方式，实现柜体的稳定性。
控制和保护配置特点：1、ZS1开关柜作为面向中高端市场定位的产品，在二次元件的选择上均采用了国际知名品牌ABB和国内知名的产品，以保证其高品质的统一实现；2、ZS1型开关柜配备ABB系列继电保护产品，可实现电力系统各类保护要求，配合电力监控系统，满足电力自动化功能。
3、断路器室和电缆室都可以实现电动和手动操作。
安全防护特点：1、ZS1开关柜设置安全的联锁，有效防止误操作，确保人员与设备的安全；2、ZS1开关柜断路器室、母线室、电缆终端室的上方设有压力释放装置，当发生内部燃弧时，压力从顶部释放，确保操作人员安全。
二、550柜柜体优势：1、模块式结构，布置紧凑、标准，易于装配，空间利用率高；2、柜宽只有550mm，结构紧凑，有效节省空间。
3、各个隔室均用金属隔板及套管相互隔离，母线室、断路器室、电缆终端室三个高压室均设有向上的压力释放装置，用于内部燃弧产生时，泄放燃弧气压，确保安全。
4、手车具有极好的互换性，精密丝杆机构的传动单元，确保中置式手车可以实现闭门操作；5、结构设计保证所有操作维护服务都在柜前进行，开关柜可以靠墙安装；6、整柜采用进口敷铝锌板，机械强度高；7、选用ABB Vmax真空断路器。
里面主要元器件是ABB公司的产品。
8、550开关柜的柜体采用自动精密连接方式，实现柜体的稳定性。
控制和保护配置特点：1、550开关柜作为面向中高端市场定位的产品，在二次元件的选择上均采用了国际知名品牌ABB和国内知名的产品，以保证其高品质的统一实现；2、550开关柜配备ABB系列继电保护产品，可实现电力系统各类保护要求，配合电力监控系统，满足电力自动化功能。
安全防护特点：1、550开关柜设置安全的联锁，有效防止误操作，确保人员与设备的安全；2、550开关柜断路器室、母线室、电缆终端室的上方设有压力释放装置，当发生内部燃弧时，压力从顶部释放，确保操作人员安全。
三、ZS8柜柜体优势：1、模块式结构，布置紧凑、标准，易于装配，空间利用率高；2、柜宽根据额度电流的不同可满足650mm，800mm，1000mm三个级别；3、各个隔室均用金属隔板及套管相互隔离，母线室、断路器室、电缆终端室三个高压室均设有向上的压力释放装置，用于内部燃弧产生时，泄放燃弧气压，确保安全。
4、手车具有极好的互换性，精密丝杆机构的传动单元，确保中置式手车可以实现闭门操作；5、结构设计保证所有操作维护服务都在柜前进行，开关柜可以靠墙安装；6、整柜采用进口敷铝锌板，机械强度高；7、可以选用ABB VD4真空断路器或者国产VS1真空断路器。
控制和保护配置特点：1、ZS8开关柜作为面向中高端市场定位的产品，在二次元件的选择上均采用了国际国内知名品牌的产品，以保证其高品质的统一实现；2、ZS8型开关柜配备厦门明翰电气有限公司PDR系列继电保护产品，也可选用国际国内知名品牌产品，可实现电力系统各类保护要求，配合电力监控系统，满足电力自动化功能。
3、断路器室可以实现电动操作。
安全防护特点：1、ZS8开关柜设置安全的联锁，有效防止误操作，确保人员与设备的安全；2、ZS8开关柜断路器室、母线室、电缆终端室的上方设有压力释放装置，当发生内部燃弧时，压力从顶部释放，确保操作人员安全。
四、ZS33柜柜体优势：1、模块式结构，布置紧凑、标准，易于装配，空间利用率高；2、柜宽为1400mm；3、各个隔室均用金属隔板及套管相互隔离，母线室、断路器室、电缆终端室三个高压室均设有向上的压力释放装置，用于内部燃弧产生时，泄放燃弧气压，确保安全。
4、手车具有极好的互换性，精密丝杆机构的传动单元，确保中置式手车可以实现闭门操作；5、结构设计保证所有操作维护服务都在柜前进行，开关柜可以靠墙安装；6、整柜采用进口敷铝锌板，机械强度高；7、选用国际国内知名的断路器和其他元器件。
控制和保护配置特点：1、ZS33开关柜作为面向中高端市场定位的产品，在二次元件的选择上均采用了国际知名品牌ABB和国内知名的产品，以保证其高品质的统一实现；2、ZS33型开关柜配备厦门明翰电气有限公司PDR系列继电保护产品，也可选用国际国内知名品牌产品，可实现电力系统各类保护要求，配合电力监控系统，满足电力自动化功能。
安全防护特点：1、ZS33开关柜设置安全的联锁，有效防止误操作，确保人员与设备的安全；2、ZS33开关柜断路器室、母线室、电缆终端室的上方设有压力释放装置，当发生内部燃弧时，压力从顶部释放，确保操作人员安全。
环网柜一、SAFE柜柜体优势1、模块式结构，布置紧凑、标准，易于装配，空间利用率高；2、通过插接式扩展母线，实现任意组合，达到全模块化；3、GIR(HXGN□-12)型SF6气体绝缘环网柜（以下简称开关柜）采用的充气单元组件是为其专门设计的三工位隔离开关和户内高压交流金属封闭六氟化硫真空断路器，柜体的设计打破了传统的设计方式，使得主回路完全封闭于SF6器箱内，同时用户电缆安装空间也增大，而柜体的外形尺寸缩小了很多，具有较好的经济效益和社会效益。
4、一次主回路元件全密封在由3mm厚不锈钢板焊接而成的SF6气箱内，体积小巧5、结构设计保证所有操作维护服务都在柜前进行，开关柜可以靠墙安装；6、整柜采用进口敷铝锌板，机械强度高；7、选用国际国内知名的断路器和其他元器件。
8、SafeRing是环网主单元(RMU--Ring Main Unit)，SafePlus是紧凑型开关柜(CSG —Compact Switchgear)。
RMU和CSG的区别在于功能和灵活性。
Safe是集成了二次技术的IRMU(Intelligent Ring Main Unit)。
配置及保护特点1、采用负荷开关、负荷开关－熔断器组合电器、真空断路器等开关设备，体积小巧，不受外部环境的影响，运行安全可靠，免维护。
在二次元件的选择上均采用了国际知名品牌ABB和国内知名的产品，以保证其高品质的统一实现；2、完善的自动化解决方案，可实现配网自动化的通讯需要。
3、含有C、F、V、CB、M、Br、De、D、Sl、SvBv、Be等单元模块。
安全防护特点1、带电部分达到IP67防护等级，不受外部环境的影响，运行安全可靠，免维护；2、中央联锁机构，保证操作人员的安全。
二、GIR SF6柜体优势：1、模块式结构，布置紧凑、标准，易于装配，空间利用率高；2、通过插接式扩展母线，实现任意组合，达到全模块化；3、GIR(HXGN□-12)型SF6气体绝缘环网柜（以下简称开关柜）采用的充气单元组件是为其专门设计的三工位隔离开关和户内高压交流金属封闭六氟化硫真空断路器，柜体的设计打破了传统的设计方式，使得主回路完全封闭于SF6器箱内，同时用户电缆安装空间也增大，而柜体的外形尺寸缩小了很多，具有较好的经济效益和社会效益。
4、一次主回路元件全密封在由3mm厚不锈钢板焊接而成的SF6气箱内，体积小巧5、结构设计保证所有操作维护服务都在柜前进行，开关柜可以靠墙安装；6、整柜采用进口敷铝锌板，机械强度高；7、选用国际国内知名的断路器和其他元器件。
控制和保护配置特点：1、采用负荷开关、负荷开关－熔断器组合电器、真空断路器等开关设备，体积小巧，不受外部环境的影响，运行安全可靠，免维护。
在二次元件的选择上均采用了国际知名品牌ABB和国内知名的产品，以保证其高品质的统一实现；2、完善的自动化解决方案，可实现配网自动化的通讯需要。
安全防护特点：3、带电部分达到IP67防护等级，不受外部环境的影响，运行安全可靠，免维护；4、中央联锁机构，保证操作人员的安全。
三、uniswitch柜柜体优势1、模块式结构，布置紧凑、标准，易于装配，空间利用率高，有多种柜型可以选择；2、柜宽根据额度电流的不同可满足375mm，500mm，750mm三个级别；根据不同的功能模块组合，可以形成由简单到复杂的配电方案。
3、各个隔室均用金属隔板及套管相互隔离，母线室、开关室、电缆终端室和低压控制室，具有完善的配网自动化接口及解决方案。
4、SF6气体被密封在环氧树脂外壳内，在寿命期内开关本体免于维护。
SFG三工位开关装有透明的观察窗，具有明显的可视窗口，可以直接观察到开关状态的合、分、接地位置。
5、模块化设计的弹簧操作机构、开关位置指示器、中央联锁机构、熔断器跳闸机构、电动操作机构、并联脱扣线圈、辅助触点等，使零部件维护异常方便。
6、开关柜在结构上分成上部单元和下部单元，采用插接结构，螺钉紧固，更易于维护及零部件的更换。
7、开关柜不同模块之间的连接简单，易于扩展，且安装简便。
控制和保护配置特点：1、开关柜作为面向中高端市场定位的产品，在二次元件的选择上均采用了国际知名品牌ABB和国内知名的产品，以保证其高品质的统一实现；2、开关柜配备明翰系列继保，也可采用ABB系列继电保护产品，可实现电力系统各类保护要求，配合电力监控系统，满足电力自动化功能。
3、含有SDC、SDF、SEC、BRC、SMC、DBC、PT等柜型。
安全防护特点：1、开关柜设置安全的联锁，有效防止误操作，确保人员与设备的安全；2、三工位尾部设置泄压通道，保障了开关内部故障起弧时设备及人员的安全。
3、可靠的机械联锁模块（中央联锁系统）使维护更安全和可靠。
四、uniconect柜柜体优势：1、模块式结构，布置紧凑、标准，易于装配，空间利用率高，有多种柜型可以选择；2、柜宽根据额度电流的不同可满足375mm，500mm，750mm三个级别；根据不同的功能模块组合，可以形成由简单到复杂的配电方案。
3、各个隔室均用金属隔板及套管相互隔离，母线室、开关室、电缆终端室和低压控制室，具有完善的配网自动化接口及解决方案。
4、SF6气体被密封在环氧树脂外壳内，在寿命期内开关本体免于维护。
SFG三工位开关装有透明的观察窗，具有明显的可视窗口，可以直接观察到开关状态的合、分、接地位置。
5、模块化设计的弹簧操作机构、开关位置指示器、中央联锁机构、熔断器跳闸机构、电动操作机构、并联脱扣线圈、辅助触点等，使零部件维护异常方便。
