6.下图为LC振荡电路中电容器板上的电量q随时间t变化的图线，由图可知（）。 A.在t1时刻，电路中的磁场最小 B.从t1到t2，电路中的电流值不断变小 C.从t2到t3，电容器不断充电 D.在t4时刻，电容器的电场能最小
7.在LC振荡电路中,某时刻的磁场方向如图所示.
A.若磁场正在减弱,则电容器的A板带负电. B.若电容器正在放电,则电容器A板带负电. C.若电路中电流正在增大,则电容器A板电量正在减少. D.若电容器正在放电, 则自感电动势正在阻碍电流减小.
C_ _
++
B
C ++
__
D
小

(选修34)142电磁振荡精品PPT课件

15
金太阳教育网
总结：
品质来自专业信赖源于诚信
LC振荡电路产生振荡电流的物理原因是电容器的充放电作用和线圈的自感作用；
LC振荡电路产生振荡电流的物理实质是电场能和磁场能的周期性转换。
在解决振荡电路问题时，电场能与磁场能的交替转化是解决问题的线索和关键；与电场能和磁场能相关的各量的变化规律是解决问题的依据；q—t 和I—t 图线及其相互转化是解决问题的直观手段。
(2)理想的LC振荡电路:只考虑电感、电容的作用，而忽略能量损耗
3
金太阳教育网
二、电磁振荡的产生过程分析
品质来自专业信赖源于诚信
4
金太阳教育网
q=Qm i=0
++ ++
放电
ｑ
ｉ
-- --
ｉ
充
ｑ电
一个周期性
化变
放电
ｉｑ
q=0 i=Im
品质来自专业信赖源于诚信
q=0 i=Im
ｑ
电充
ｉ
-- -++ ++
13
金太阳教育网
课堂练习： 1、 LC振荡电路中某时的状态如
图，试作出 q—t 和I—t 图线。
i q
t
品质来自专业信赖源于诚信
++ ++ -- --
t
14
金太阳教育网
品质来自专业信赖源于诚信
2、在LC振荡电路中，在电容器充电完毕未开
始放电时，正确的说法是： A、电场能正向磁场能转化 B、磁场能正向电场能转化 C、电路里的电场最强 D、电路里的磁场最强
9
金太阳教育网
品质来自专业信赖源于诚信

电磁振荡PPT

充电电荷量，不会改变电容的大小；
减少自感线圈的匝数，会减小自感系数；
抽出线圈中的铁芯，会减小自感系数，故选A、C、D.
5.某个智能玩具的声响开关与LC电路中的电流有关，如图所示为玩具内的LC振荡电路部分电路图.已知线圈自感系数L＝2.5×10－3 H，电容器电容C＝4 μF，在电容器开始放电时(取t＝0)，上极板带正电，下极板带负电，则 A.LC振荡电路的周期T＝π×104 s B.当t＝π×10－4 s时，电容器上极板带正电
√C.当 t＝π3×10－4 s 时，电路中电流方向为顺时针
D.当 t＝23π×10－4 s 时，电场能正转化为磁场能
由公式 T ＝2π LC 得 L C 振荡电路的周期为： T ＝ 2π 2.5×10－3×4×10－6 s＝2π×10－4 s；t＝π×10－4 s 时，电容器反向充满电，所以上极板带负电； t＝π3×10－4 s 在 0～T4之间，电容器正在放电，放电电流是由正极板流向负极板，为顺时针； t＝23π×10－4 s 介于T4～T2之间，电容器正在充电，磁场能正转化为电场能，故选 C.
√B.电感线圈中的磁场能正在增加 √C.电感线圈中的电流正在增大 √D.此时刻自感电动势正在阻碍电流增大
图示时刻，电容器上极板带正电；通过图示电流方向，知电容器正在放电，电流在增大，电容器极板上的电荷量减小，电场能转化为磁场能，线圈中的自感电动势阻碍电流的增大，故选B、C、D.
2.(2022·龙泉驿区期中)如图甲所示的LC振荡电路中，电容器上的电荷量随时间的变化规律如图乙所示，t＝0.3 s时的电流方向如图甲所示，则
q qm→0 0→qm qm→0 0→qm
E Em→0 0→Em Em→0 0→Em

高中物理第三章电磁振荡电磁波第1节电磁振荡课件教科版选修3-4

问题
在我们乘飞机旅行时，空中小姐请我们系上安全带的同时，会特别强调：为了您和飞机的安全，请把手机、手提电脑关闭，这是为什么呢？
1
电磁振荡
活动一振荡电流的产生电磁振荡
问题1 什么是振荡电流？请同学们观察实验后思考回答。
问题2
LC回路中与电场能有关的因素有哪些？问题3
LC回路中与磁场能有关的因素有哪些？问题4
LC回路的周期和频率
T 2 LC
f 1
2 LC
感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！
充电后的电容器通过电阻放电过程中，各物理量是如何变化的？
q = Qm i = 0
+ + ++
放电
q －－－－
i
q
充周期性Biblioteka 电i的化变
－－－－
放电
i + + + +
q
q = 0 i = Im
q = 0 i = Im
+ + ++
－－－－
反i
向充
电q
－－－－
++++
q = Qm i = 0
问题5 作出回路中的电流 i 和电荷 q 随时间做周期性变化的图象。（选取顺时针方向为正方向）
放电充电放电充电
i
0
t
q
t
0
活动二无阻尼振荡和阻尼振荡
问题1 什么叫无阻尼振荡？什么叫阻尼振荡？
活动二电磁振荡的周期和频率
问题1 如何理解电磁振荡的周期和频率？
问题2 电磁振荡的周期和频率跟哪些因素有关呢？

高二物理电磁振荡3(PPT)5-4

(2)、两个特殊状态：
充电完毕状态：磁场能向电场能转化完毕，电场能最大，磁场能最小。
放电完毕状态：电场能向磁场能转化完毕，磁场能最大，电场能最小。

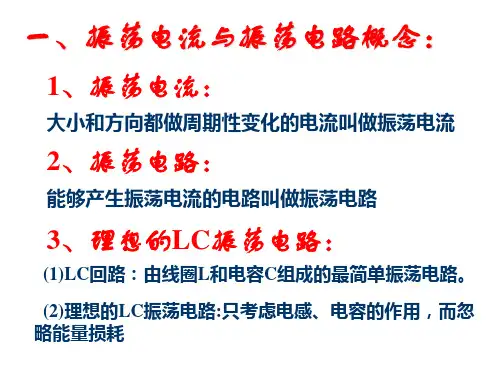

一、振荡电流与振荡电路概念：
1、振荡电流：
大小和方向都做周期性变化的电流叫做振荡电流
2、振荡电路：
能够产生振荡电流的电路叫做振荡电路
3、理想的LC振荡电路：
(1)LC回路：由线圈L和电容C组成的最简单振荡电路。
(2)理想的LC振荡电路:只考虑电感、电容的作用，而忽略能量损耗
