纳米膜的制备方法

纳米膜的制备方法纳米膜是一种厚度在纳米尺度的薄膜，具有高表面积和特殊的物理、化学特性。

制备纳米膜的方法有很多，下面我将介绍其中一些常用的方法。

1. 溶液法制备纳米膜：溶液法是制备纳米膜最常用的方法之一。

该方法通过从溶液中聚集纳米颗粒或分子使其自组织成膜。

常见的溶液法包括自组装、溶胶-凝胶法和电泳沉积等。

其中，自组装是最常见的一种方法，它通过溶液中腔体溶胶粒子之间的相互作用力使其自发排列成膜。

这种方法制备的纳米膜有较高的有序性和孔隙度，可用于分离、过滤和催化等应用。

2. 气相沉积法制备纳米膜：气相沉积法是一种在高温高压下将气体分子沉积在基底表面形成薄膜的方法。

常见的气相沉积法有热蒸发法和化学气相沉积法。

热蒸发法是利用电子束或加热的金属坩埚蒸发金属，然后在基底表面形成薄膜。

化学气相沉积法则是利用卤化物或金属有机化合物在基底表面氧化反应形成纳米膜。

气相沉积法可以制备高纯度的纳米膜，并且可以控制膜的成分、形貌和厚度等。

3. 磁控溅射法制备纳米膜：磁控溅射法是利用离子轰击金属靶材，使得金属原子从靶材上剥离并沉积在基底表面形成薄膜的方法。

该方法具有成膜速度快、控制性好等优点。

磁控溅射法制备的纳米膜具有较好的致密性和结晶性能，常用于制备金属和金属合金的纳米膜。

4. 分子束外延法制备纳米膜：分子束外延法是一种利用高能离子束轰击材料表面使其形成纳米膜的方法。

该方法通过将气态材料加热至升华温度，然后用束流轰击材料使其蒸发并沉积在衬底表面形成薄膜。

分子束外延法制备的纳米膜具有高纯度、表面质量好等优点，尤其适用于制备半导体器件的纳米膜。

5. 电沉积法制备纳米膜：电沉积法是一种利用电化学原理将离子溶液中的金属离子还原成金属沉积在电极上形成纳米膜的方法。

该方法可以通过调节电解液成分、电流密度和沉积时间等参数来控制纳米膜的成分、形貌和厚度等。

电沉积法制备的纳米膜具有较好的均一性和结晶性能，常用于制备导电膜和阻挡膜等。

纳米膜制备的方法还有很多，上述只是其中一些常用的方法。

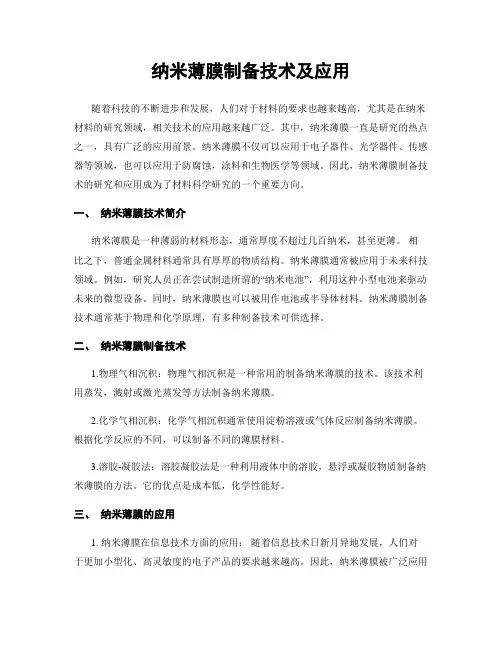

纳米薄膜制备技术及应用

纳米薄膜制备技术及应用随着科技的不断进步和发展，人们对于材料的要求也越来越高，尤其是在纳米材料的研究领域，相关技术的应用越来越广泛。

其中，纳米薄膜一直是研究的热点之一，具有广泛的应用前景。

纳米薄膜不仅可以应用于电子器件、光学器件、传感器等领域，也可以应用于防腐蚀，涂料和生物医学等领域。

因此，纳米薄膜制备技术的研究和应用成为了材料科学研究的一个重要方向。

一、纳米薄膜技术简介纳米薄膜是一种薄弱的材料形态，通常厚度不超过几百纳米，甚至更薄。

相比之下，普通金属材料通常具有厚厚的物质结构。

纳米薄膜通常被应用于未来科技领域。

例如，研究人员正在尝试制造所谓的“纳米电池”，利用这种小型电池来驱动未来的微型设备。

同时，纳米薄膜也可以被用作电池或半导体材料。

纳米薄膜制备技术通常基于物理和化学原理，有多种制备技术可供选择。

二、纳米薄膜制备技术1.物理气相沉积：物理气相沉积是一种常用的制备纳米薄膜的技术。

该技术利用蒸发，溅射或激光蒸发等方法制备纳米薄膜。

2.化学气相沉积：化学气相沉积通常使用淀粉溶液或气体反应制备纳米薄膜。

根据化学反应的不同，可以制备不同的薄膜材料。

3.溶胶-凝胶法：溶胶凝胶法是一种利用液体中的溶胶，悬浮或凝胶物质制备纳米薄膜的方法。

它的优点是成本低，化学性能好。

三、纳米薄膜的应用1. 纳米薄膜在信息技术方面的应用：随着信息技术日新月异地发展，人们对于更加小型化、高灵敏度的电子产品的要求越来越高。

因此，纳米薄膜被广泛应用于大屏幕、高精度显示器、智能手机等电子产品中，它们具有优异的光电性能和快速响应能力。

2. 纳米薄膜在制备传感器方面的应用: 由于纳米薄膜材料具有优异的电学、光学、磁学、化学性质和较高的比表面积，因此它们被广泛应用于新型传感器的开发，可以更准确地检测体内的化学物质、生化物质和食品质量等物质。

3. 纳米薄膜在材料方面的应用: 由于纳米薄膜材料具有巨大的比表面积，容易与其他物质相互作用，这使得它们可以应用于材料学领域。

纳米纤维薄膜的制备及其应用

纳米纤维薄膜的制备及其应用概述：纳米材料是一种具有特殊结构和性能的材料，其颗粒尺寸在1到100纳米之间。

纳米纤维薄膜是一种应用广泛的纳米材料，具有较大的比表面积、高孔隙度和优异的力学性能。

本文将重点介绍纳米纤维薄膜的制备方法以及其在各个领域的应用。

一、纳米纤维薄膜的制备方法1. 电纺法电纺法是一种常用的制备纳米纤维薄膜的方法。

通过电纺设备将聚合物溶液注入电纺针头，利用高电压的电场作用下形成纳米尺寸的纤维，并在收集器上形成纳米纤维薄膜。

电纺法制备出的纳米纤维薄膜具有较高的孔隙度和比表面积，适用于过滤、分离和催化等领域。

2. 真空蒸发法真空蒸发法是一种通过在真空环境下将物质从固态直接转化为气态，再沉积到基底上形成薄膜的方法。

通过调控沉积条件和蒸发物质的性质，可以制备出具有纳米级结构的纤维薄膜。

真空蒸发法具有制备简单、薄膜质量高的优点，适用于光学器件和电子器件等领域。

3. 模板法模板法是一种常用的制备纳米纤维薄膜的方法。

通过选择合适的模板材料和制备工艺，在模板孔隙中填充聚合物或金属溶液，经过固化和模板移除等步骤，最终得到纳米纤维薄膜。

模板法制备的纤维薄膜具有均匀的孔隙结构和较高的孔隙度，适用于储能和催化等领域。

二、纳米纤维薄膜的应用1. 污水处理纳米纤维薄膜具有高孔隙度和大比表面积的特点，可以用于污水处理领域。

通过纳米纤维薄膜的过滤作用，可以有效去除污水中的悬浮颗粒和有机物质，实现水质的净化。

此外，纳米纤维薄膜还可以用作分离膜，对盐水进行脱盐，解决淡水资源的问题。

2. 组织工程纳米纤维薄膜具有类似胶原蛋白的纤维结构和良好的生物相容性，因此在组织工程领域有广泛应用。

通过将细胞种植在纳米纤维薄膜上，可以模拟自然的细胞外基质环境，促进细胞生长和组织再生。

此外，纳米纤维薄膜还可以用于药物缓释，实现局部治疗和控制释放，提高疗效。

3. 能源领域纳米纤维薄膜在能源领域具有重要应用价值。

通过改变纳米纤维薄膜的孔隙结构和材料组成，可以制备出高效的电池隔膜和超级电容器电极等材料，提高能源存储的性能。

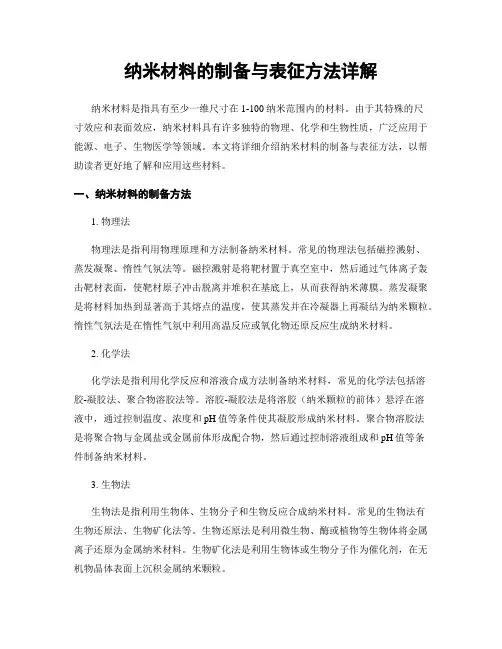

纳米材料的制备与表征方法详解

纳米材料的制备与表征方法详解纳米材料是指具有至少一维尺寸在1-100纳米范围内的材料。

由于其特殊的尺寸效应和表面效应，纳米材料具有许多独特的物理、化学和生物性质，广泛应用于能源、电子、生物医学等领域。

本文将详细介绍纳米材料的制备与表征方法，以帮助读者更好地了解和应用这些材料。

一、纳米材料的制备方法1. 物理法物理法是指利用物理原理和方法制备纳米材料。

常见的物理法包括磁控溅射、蒸发凝聚、惰性气氛法等。

磁控溅射是将靶材置于真空室中，然后通过气体离子轰击靶材表面，使靶材原子冲击脱离并堆积在基底上，从而获得纳米薄膜。

蒸发凝聚是将材料加热到显著高于其熔点的温度，使其蒸发并在冷凝器上再凝结为纳米颗粒。

惰性气氛法是在惰性气氛中利用高温反应或氧化物还原反应生成纳米材料。

2. 化学法化学法是指利用化学反应和溶液合成方法制备纳米材料，常见的化学法包括溶胶-凝胶法、聚合物溶胶法等。

溶胶-凝胶法是将溶胶（纳米颗粒的前体）悬浮在溶液中，通过控制温度、浓度和pH值等条件使其凝胶形成纳米材料。

聚合物溶胶法是将聚合物与金属盐或金属前体形成配合物，然后通过控制溶液组成和pH值等条件制备纳米材料。

3. 生物法生物法是指利用生物体、生物分子和生物反应合成纳米材料。

常见的生物法有生物还原法、生物矿化法等。

生物还原法是利用微生物、酶或植物等生物体将金属离子还原为金属纳米材料。

生物矿化法是利用生物体或生物分子作为催化剂，在无机物晶体表面上沉积金属纳米颗粒。

二、纳米材料的表征方法1. 透射电子显微镜（TEM）透射电子显微镜是用来观察纳米材料形貌和晶体结构的重要工具。

它通过透射电子束穿透样品，产生透射电镜像，并从中获得样品纳米颗粒的尺寸、形状和分布情况以及晶体结构信息。

2. 扫描电子显微镜（SEM）扫描电子显微镜可用于观察纳米材料的表面形貌和拓扑结构。

它通过聚焦电子束扫描样品表面，形成二次电子、反射电子和荧光X射线等信号，并通过探测二次电子图像来获得样品的表面形貌和微观结构。

纳米涂层制备方法分享

纳米涂层制备方法分享纳米涂层是一种在材料表面形成纳米级薄膜的技术，它可以在材料表面提供保护、改善性能、增加功能等诸多优势。

本文将分享几种常见的纳米涂层制备方法，包括溶液法、物理蒸发法、化学气相沉积法等，并介绍其原理、优缺点以及应用范围。

1. 溶液法制备纳米涂层溶液法是一种简单和低成本的纳米涂层制备方法。

其原理是将纳米材料溶解在溶剂中，并通过浸涂、喷涂、旋涂等方式将液体悬浮物沉积在基材表面，随后经过烘干和固化形成纳米薄膜。

溶液法制备纳米涂层的优点在于制备过程简单、适用于各种基材和表面形状，制备材料来源广泛，涂层厚度易于控制以及可扩展性好。

然而，溶液法在提供额外功能时的稳定性和持久性相对较差，涂层厚度有一定限制，且纳米材料的分散度和稳定性对成膜效果有较大影响。

2. 物理蒸发法制备纳米涂层物理蒸发法是一种通过将纳米材料蒸发并沉积在基材表面的方法。

通常使用的物理蒸发方法包括电子束蒸发、磁控溅射、离子束溅射等。

物理蒸发法制备纳米涂层的优点在于制备的涂层均匀、致密，纳米颗粒形成的薄膜具有较好的附着力和耐磨性。

此外，物理蒸发法还可制备复杂形状的纳米结构兼具二维和三维特性。

然而，物理蒸发法需要专用设备，成本较高，且对基材类型和尺寸有一定限制。

3. 化学气相沉积法制备纳米涂层化学气相沉积法是一种通过气相反应在基材表面沉积纳米材料的方法。

常见的化学气相沉积法有热CVD、PECVD等。

化学气相沉积法制备纳米涂层的优点在于制备速度快、控制性好、成膜均匀且致密。

这种方法适用于在大面积基材上制备纳米涂层，并可以实现多层纳米涂层的堆积。

然而，化学气相沉积法需要较高的工作温度和专用设备，成本较高。

此外，反应气体的选择和工艺条件的控制也对最终涂层性能产生影响。

纳米涂层的应用范围广泛，包括光学、电子、医疗器械、航空航天等领域。

通过纳米涂层，可以实现材料表面的耐腐蚀、耐磨损、防尘防水、抗晒等功能。

例如，在光学器件中使用纳米涂层可以提高透射率和反射率，改变材料的光学性质；在医疗器械中使用纳米涂层可以实现抗菌和减少生物附着等特殊功能。

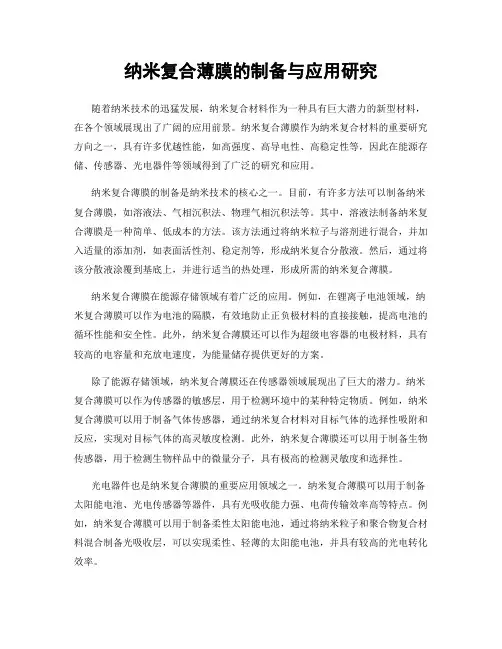

纳米复合薄膜的制备与应用研究

纳米复合薄膜的制备与应用研究随着纳米技术的迅猛发展，纳米复合材料作为一种具有巨大潜力的新型材料，在各个领域展现出了广阔的应用前景。

纳米复合薄膜作为纳米复合材料的重要研究方向之一，具有许多优越性能，如高强度、高导电性、高稳定性等，因此在能源存储、传感器、光电器件等领域得到了广泛的研究和应用。

纳米复合薄膜的制备是纳米技术的核心之一。

目前，有许多方法可以制备纳米复合薄膜，如溶液法、气相沉积法、物理气相沉积法等。

其中，溶液法制备纳米复合薄膜是一种简单、低成本的方法。

该方法通过将纳米粒子与溶剂进行混合，并加入适量的添加剂，如表面活性剂、稳定剂等，形成纳米复合分散液。

然后，通过将该分散液涂覆到基底上，并进行适当的热处理，形成所需的纳米复合薄膜。

纳米复合薄膜在能源存储领域有着广泛的应用。

例如，在锂离子电池领域，纳米复合薄膜可以作为电池的隔膜，有效地防止正负极材料的直接接触，提高电池的循环性能和安全性。

此外，纳米复合薄膜还可以作为超级电容器的电极材料，具有较高的电容量和充放电速度，为能量储存提供更好的方案。

除了能源存储领域，纳米复合薄膜还在传感器领域展现出了巨大的潜力。

纳米复合薄膜可以作为传感器的敏感层，用于检测环境中的某种特定物质。

例如，纳米复合薄膜可以用于制备气体传感器，通过纳米复合材料对目标气体的选择性吸附和反应，实现对目标气体的高灵敏度检测。

此外，纳米复合薄膜还可以用于制备生物传感器，用于检测生物样品中的微量分子，具有极高的检测灵敏度和选择性。

光电器件也是纳米复合薄膜的重要应用领域之一。

纳米复合薄膜可以用于制备太阳能电池、光电传感器等器件，具有光吸收能力强、电荷传输效率高等特点。

例如，纳米复合薄膜可以用于制备柔性太阳能电池，通过将纳米粒子和聚合物复合材料混合制备光吸收层，可以实现柔性、轻薄的太阳能电池，并具有较高的光电转化效率。

纳米复合薄膜的制备与应用研究是一个新兴而有挑战性的领域。

虽然已经取得了一些进展，但仍面临许多挑战。

纳米薄膜材料的制备方法

纳米薄膜材料的制备方法摘要纳米薄膜材料是一种新型材料,由于其特殊的结构特点,使其作为功能材料和结构材料都具有良好的发展前景。

本文综述了近几年来国内外对纳米薄膜材料研究的最新进展,包括对该类材料的制备方法、微结构、电、磁、光特性以及力学性能的最新研究成果。

关键词纳米薄膜;薄膜制备; 微结构;性能21 世纪,由于信息、生物技术、能源、环境、国防等工业的快速发展, 对材料性能提出更新更高的要求,元器件的小型化、智能化、高集成、高密度存储和超快传输等要求材料的尺寸越来越小,航空航天、新型军事装备及先进制造技术使材料的性能趋于极端化。

因此, 新材料的研究和创新必然是未来的科学研究的重要课题和发展基础,其中由于纳米材料的特殊的物理和化学性能, 以及由此产生的特殊的应用价值, 必将使其成为科学研究的热点[1]。

事实上, 纳米材料并非新奇之物, 早在1000 多年以前, 我国古代利用蜡烛燃烧的烟雾制成碳黑作为墨的原料, 可能就是最早的纳米颗粒材料;我国古代铜镜表面的防锈层, 经验证为一层纳米氧化锡颗粒构成的薄膜,这大概是最早的纳米薄膜材料。

人类有意识的开展纳米材料的研究开始于大约50 年代,西德的Kanzig 观察到了BaTiO3 中的极性微区,尺寸在10~ 100纳米之间。

苏联的G. A. Smolensky假设复合钙钛矿铁电体中的介电弥散是由于存Kanzig微区导致成分布不均匀引起的。

60 年代日本的Ryogo Kubo在金属超微粒子理论中发现由于金属粒子的电子能级不连续,在低温下, 即当费米能级附近的平均能级间隔> kT 时, 金属粒子显示出与块状物质不同的热性质[ 4]。

西德的H. Gleiter 对纳米固体的制备、结构和性能进行了细致地研究[ 5]。

随着技术水平的不断提高和分析测试技术手段的不断进步, 人类逐渐研制出了纳米碳管, 纳米颗粒,纳米晶体, 纳米薄膜等新材料, 这些纳米材料有一般的晶体和非晶体材料不具备的优良特性, 它的出现使凝聚态物理理论面临新的挑战。

实验八 ZnO纳米薄膜的制备

实验八ZnO纳米薄膜的制备一、实验目的1、了解纳米薄膜的常用制备方法。

2、掌握络合-聚合法制备ZnO溶胶方法。

3. 掌握浸渍-提拉法和旋涂法制备薄膜的工艺流程。

二、实验原理络合-聚合溶胶-凝胶法液相化学工艺的络合-聚合法制备薄膜是常用的一种化学制备薄膜方法，合成温度低，产物组成均匀，晶粒细小易控制，而且粒径分布很均匀。

金属离子首先与柠檬酸络合形成溶胶，加入聚乙二醇通过缩聚反应形成聚酯网络的过程。

通过浸渍-提拉法和旋涂法在玻璃基片上沉积薄膜。

随温度升高，凝胶膜中的柠檬酸和聚乙二醇发生分解，放出大量气体，产生较大体积收缩，形成Zn-O非晶薄膜。

通过热处理，薄膜中的非晶态转化成细小的晶粒，便形成了ZnO纳米晶薄膜。

三、实验仪器及试剂仪器：磁力搅拌器，干燥箱，箱式电阻炉，烧杯，量筒，培养皿，表面皿。

试剂：乙酸锌，柠檬酸，聚乙二醇，蒸馏水。

四、实验步骤1. ZnO溶胶制备准确称取0.01mol的乙酸锌（分子量220），室温下将其溶解在40ml的蒸馏水中，磁力搅拌，待其全部溶解后，将0.01mol柠檬酸溶解在其中，继续搅拌，待柠檬酸完全溶解后，边搅拌边加入3g聚乙二醇，溶解后继续搅拌2h。

2. ZnO薄膜的制备将玻璃基片放在盛有蒸馏水的烧杯中超声清洗后，放在干燥箱中干燥后备用。

1）将玻璃基片放在涂膜机上，以一定速率高速旋转，用塑料吸管吸取ZnO溶胶逐滴滴到旋转的玻璃基片上，关闭涂膜机，将玻璃基片放到100℃的干燥箱中干燥10min，在空气中冷却后，重复上述操作3次以增加膜层厚度。

镀完最后一层膜后，再在100℃下干燥30 min。

最后放入电阻炉中以2～3℃/min升温至600℃后保温1h，随炉冷却至室温，得到ZnO纳米薄膜。

2）将干燥洁净的玻璃基片快速浸入配制好的溶胶中，静置10s后，以6cm/min 的提拉速度垂直向上提拉基片，然后立即放人温度为100℃的烘箱中干燥10min，在空气中冷却后，重复上述操作3次以增加膜层厚度。

纳米材料的自制方法与技巧

纳米材料的自制方法与技巧纳米材料是一种具有特殊性质和应用潜力的材料，其颗粒大小在纳米级别范围内。

制备高质量的纳米材料是纳米科技研究的基础和关键，本文将介绍一些常用的纳米材料自制方法和相关技巧。

一、物理法制备纳米材料1. 气溶胶法气溶胶法是一种常用的制备纳米颗粒的方法，其原理是通过化学反应或物理气相沉积等手段，将气态物质转化为固态或液态的纳米颗粒。

这一方法制备的纳米材料一般具有较高的纯度和均一性，适用于多种金属、氧化物和合金等纳米材料的制备。

2. 真空蒸发法真空蒸发法是制备纳米材料薄膜的一种常用方法。

该方法通过在真空环境下升华或蒸发初始材料，沉积在基底上形成纳米级厚度的薄膜。

选择合适的基底材料和蒸发物质，控制蒸发速率和温度等参数，可以实现对纳米薄膜的控制生长。

3. 机械法机械法是一种简单有效的制备纳米材料的方法。

常用的机械法包括球磨法、剪切法和压制法等。

球磨法通过将原材料与金属球或氧化物球一起放入球磨机中进行碾磨，从而实现颗粒的细化。

剪切法利用机械设备对原材料进行剪切，使其断裂并形成颗粒。

压制法则是通过将材料加入到模具中，进行高压压制，然后再进行热处理等工艺，形成纳米材料。

二、化学法制备纳米材料1. 溶胶-凝胶法溶胶-凝胶法是一种常用的纳米材料制备方法，其原理是通过将金属盐或有机物在溶剂中溶解形成溶胶，然后通过控制反应条件，如速率、温度、pH值等，使溶胶逐渐凝胶从而形成纳米材料。

2. 水热合成法水热合成法是一种利用高压高温水热条件下进行合成的纳米材料制备方法。

该方法通常需要使用特定的反应器和高压加热系统，通过在水热环境下控制多相反应的速率和温度，使溶液中的原料逐渐生成纳米颗粒。

3. 水相反应法水相反应法是一种通过水溶液中进行反应，形成纳米材料的制备方法。

该方法通常需要选择合适的反应剂、溶剂和控制反应条件，通过溶液中的离子反应生成纳米颗粒。

水相反应法具有制备多种纳米材料的优势，并且反应条件相对温和，适合生产规模化制备。

纳米薄膜制备和应用技术的实用指南

纳米薄膜制备和应用技术的实用指南引言：纳米薄膜是一种在纳米尺度下制备出的超薄材料，具有许多独特的物理、化学和光学特性，为许多领域带来了潜在的应用机会。

本文将为您介绍纳米薄膜制备和应用技术的实用指南，包括纳米薄膜的制备方法、性质和应用领域的案例分析。

一、纳米薄膜的制备方法1. 物理气相沉积物理气相沉积是一种常用的纳米薄膜制备方法，包括热蒸发、电子束蒸发和磁控溅射。

这些方法适用于制备金属、合金和准晶材料的纳米薄膜。

2. 化学气相沉积化学气相沉积是一种通过化学反应从气相中沉积原子或分子到基底上的方法。

包括气相热分解法、化学气相沉积和气相溶胶法等。

这些方法适用于制备金属氧化物、半导体和复合材料的纳米薄膜。

3. 溶液法溶液法是一种将溶液中的纳米颗粒沉积到基底上的方法，包括溶剂蒸发法、溶胶凝胶法和电化学沉积法。

这些方法适用于制备纳米颗粒、纳米线和纳米片的纳米薄膜。

二、纳米薄膜的性质分析1. 结构表征纳米薄膜的结构表征是了解纳米薄膜性质的重要手段。

包括X射线衍射、透射电子显微镜和原子力显微镜等技术。

2. 功能性能测试纳米薄膜的功能性能测试包括电学性质、光学性质和磁学性质的测试。

例如，电阻测量、吸收光谱和霍尔效应测量等。

三、纳米薄膜的应用领域1. 纳米电子学纳米薄膜在电子行业中的应用已经得到广泛的关注和研究。

例如，超薄导电膜的应用于平板显示器和智能手机屏幕等。

2. 生物医学纳米薄膜在生物医学领域中具有巨大的潜力。

例如，纳米薄膜可以用于药物输送系统、组织工程和生物传感器等。

3. 光学和光电子学纳米薄膜在光学和光电子学领域中有广泛的应用。

例如，纳米薄膜可以用于太阳能电池、光学滤光片和传感器等。

4. 环境和能源纳米薄膜在环境和能源领域中的应用也受到了重视。

例如，纳米薄膜可以用于污水处理、薄膜太阳能电池和燃料电池等。

结论：纳米薄膜制备和应用技术的发展为许多领域带来了新的机会和挑战。

通过选择合适的制备方法和对纳米薄膜进行性质分析，我们可以更好地理解和应用纳米薄膜的特性。

纳米薄膜的制备与表征技术研究

纳米薄膜的制备与表征技术研究随着科技的不断发展，纳米材料作为材料科学中的新兴领域，引起了广泛的关注和研究。

纳米薄膜作为纳米材料的一种重要形态，在电子器件、光学器件、传感器等领域具有广泛的应用前景。

因此，纳米薄膜的制备与表征技术的研究也成为了当前材料科学领域的热点问题。

一、纳米薄膜的制备技术纳米薄膜的制备技术涉及到材料的沉积、结晶和组装等过程。

目前常用的纳米薄膜制备技术主要包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法和电化学沉积等。

其中，PVD技术是一种通过蒸发、溅射或激光熔化等方法将材料沉积在基底上的制备方法；CVD技术则是利用气相反应将气体分子沉积在基底上，能够实现更高的材料均匀性和纳米尺寸的控制；溶液法主要是通过溶液中的化学反应使材料沉积在基底上，适用于大面积和复杂形状的基底制备；电化学沉积则是利用电流控制氧化还原反应，将材料直接沉积在基底上。

二、纳米薄膜的表征技术纳米薄膜的表征技术对于研究其结构、成分、形貌和特性具有关键的作用。

常见的纳米薄膜表征技术包括原子力显微镜（AFM）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）和拉曼光谱等。

AFM是一种基于原子力的高分辨率表面形貌和力学性质表征技术，适用于纳米尺度下的表面形貌分析。

SEM则是利用电子束扫描样品表面，测量电子束与样品相互作用所产生的信号，从而得到样品表面的图像。

TEM则是通过电子束通过样品并通过透射的方式形成高分辨率图像，能够观察到纳米尺度下的晶格结构和微观形貌。

XRD是利用X射线与材料中的晶格相互作用产生衍射信号的方法，通过分析衍射图谱可以得到材料的晶体结构和晶体尺寸等信息。

拉曼光谱则是基于材料对光的散射现象，通过测量散射光的频率和强度来确定材料的化学成分和结构。

三、纳米薄膜的应用前景由于纳米薄膜具有较大的比表面积和尺寸效应等特点，使其在电子器件、光学器件、传感器等领域具有广泛的应用前景。

纳米薄膜的制备方法

原子力显微镜（FM）：测量纳米薄膜的表面形貌和厚度
拉曼光谱（Rmn）：分析纳米薄膜的化学组成和结构
扫描电子显微镜（SEM）：观察纳米薄膜的表面形貌和结构
X射线光电子能谱（XPS）：分析纳米薄膜的化学组成和元素价态
透射电子显微镜（TEM）：观察纳米薄膜的微观结构
电子探针（EPM）：分析纳米薄膜的元素分布和化学组成
纳米薄膜在电子、光学、生物医学等领域的应用将越来越广泛
纳米薄膜的性能将不断提高如提高薄膜的导电性、光学性能
等
纳米薄膜的制备技术将更加环保如采用绿色化学方法制备薄
膜
应用领域：纳米薄膜在电子、光学、生物医学等领域具有广泛的应用前景
技术进步：随着科技的发展纳米薄膜的制备技术将不断进步提高产品质量和性能
纳米薄膜在电子、光学、生物医学等领域具有广泛的应用前景
纳米薄膜在环境保护、能源储存、生物医药等领域具有潜在的应用前景
添加标题
添加标题
添加标题
添加标题
纳米薄膜在太阳能电池、LED照明、生物传感器等领域具有重要的应用价值
纳米薄膜在航空航天、国防军工等领域具有重要的战略意义
纳米薄膜的制备方法将更加多样化如化学气相沉积、溶液浸渍等
X射线衍射：通过X射线衍射可以确定晶体的晶系、晶胞参数、晶面间距等
电子衍射：通过电子衍射可以确定晶体的晶系、晶胞参数、晶面间距等
透射电子显微镜：通过透射电子显微镜可以观察晶体的微观结构
扫描电子显微镜：通过扫描电子显微镜可以观察晶体的表面形貌和结构
拉曼光谱：通过拉曼光谱可以确定晶体的晶系、晶胞参数、晶面间距等
原理：通过化学反应将金属离子或金属氧化物转化为纳米颗粒再通过溶剂蒸发或热处理形成纳米薄膜

纳米金薄膜的制备及性能研究

纳米金薄膜的制备及性能研究纳米金薄膜是近年来备受关注的一类纳米材料，其具有很多优异的性能，被广泛用于各个领域，例如光电子器件、生物传感器、表面增强拉曼光谱等。

本文将主要介绍纳米金薄膜的制备方法及其性能研究。

一、制备方法目前，纳米金薄膜的制备方法主要分为物理法和化学法两类。

1.物理法物理法制备纳米金薄膜主要包括热蒸发法、磁控溅射法、离子束溅射法、电子束物理气相沉积法等。

其中热蒸发法是一种较为简单的方法，适用于制备较厚的纳米金薄膜。

其原理是利用高温下将金属加热，使其转变为蒸气态，然后使蒸汽沉积在表面形成薄膜。

但其制备的薄膜质量较差，易受到杂质污染。

磁控溅射法是目前应用较广的制备方法之一，具有高纯度、重复性好等优点。

其原理是将纯金属置于真空室中，加入高能电子或离子激发金属原子，使之飞出并沉积在表面形成薄膜。

但其制备的纳米金薄膜往往会受到溅射原理的影响，表面粗糙度较高。

离子束溅射法和电子束物理气相沉积法类似，都是利用高能离子或电子轰击金属靶，使之释放原子或切断分子，通过原子弹球法实现对样品表面的沉积。

这两种方法制备的薄膜具有良好的致密性和均一性，但设备设施较为昂贵，且制备速度较慢。

2.化学法化学法制备纳米金薄膜主要包括还原法、光化学沉积法、溶液浸渍法等。

还原法是一种较为简单的方法，它将金离子还原为非晶态金，再通过热处理制备纳米金薄膜。

其优点是易于操作，制备速度快，但制备的薄膜主要为非晶态，而且粒径分布较宽。

光化学沉积法是一种由光和化学反应相结合的方法，利用光照或电解质的添加实现对氧化还原反应的调控。

其优点是可以制备极薄的纳米金薄膜，具有厚度均匀、晶格完整、应力小等特点。

溶液浸渍法是一种依靠物质之间的相互作用力将纳米金颗粒沉积在基底表面的方法。

其优点是可扩展性强，能够制备大面积的薄膜，但制备的薄膜在结晶程度、粒径分布等方面存在一定的问题。

二、性能研究1.光学性能纳米金薄膜的光学性能主要表现在其表面等离子共振吸收现象，并可应用于表面增强拉曼光谱、太阳能电池等领域。

纳米薄膜制备技术的方法和步骤详解

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。
