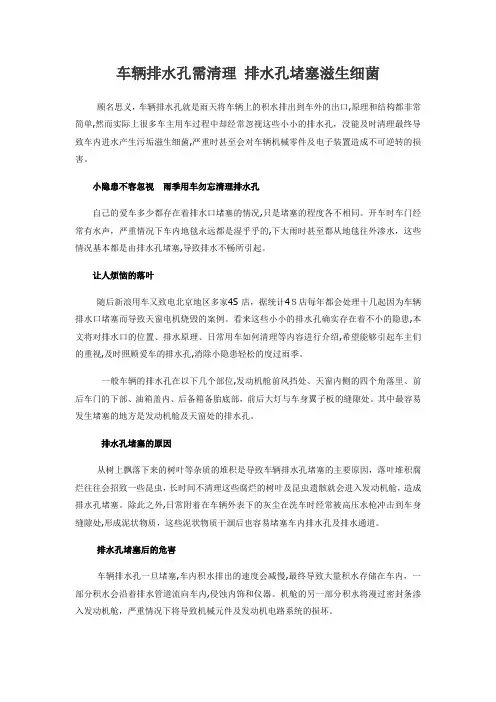

「车辆排水孔需清理排水孔堵塞滋生细菌」
车辆排水孔需清理排水孔堵塞滋生细菌顾名思义，车辆排水孔就是雨天将车辆上的积水排出到车外的出口,原理和结构都非常简单,然而实际上很多车主用车过程中却经常忽视这些小小的排水孔，没能及时清理最终导致车内进水产生污垢滋生细菌,严重时甚至会对车辆机械零件及电子装置造成不可逆转的损害。
小隐患不容忽视雨季用车勿忘清理排水孔自己的爱车多少都存在着排水口堵塞的情况,只是堵塞的程度各不相同。
开车时车门经常有水声，严重情况下车内地毯永远都是湿乎乎的,下大雨时甚至都从地毯往外渗水，这些情况基本都是由排水孔堵塞,导致排水不畅所引起。
让人烦恼的落叶随后新浪用车又致电北京地区多家4S店，据统计4Ｓ店每年都会处理十几起因为车辆排水口堵塞而导致天窗电机烧毁的案例。
看来这些小小的排水孔确实存在着不小的隐患,本文将对排水口的位置、排水原理、日常用车如何清理等内容进行介绍,希望能够引起车主们的重视,及时照顾爱车的排水孔,消除小隐患轻松的度过雨季。
一般车辆的排水孔在以下几个部位,发动机舱前风挡处、天窗内侧的四个角落里、前后车门的下部、油箱盖内、后备箱备胎底部，前后大灯与车身翼子板的缝隙处。
其中最容易发生堵塞的地方是发动机舱及天窗处的排水孔。
排水孔堵塞的原因从树上飘落下来的树叶等杂质的堆积是导致车辆排水孔堵塞的主要原因，落叶堆积腐烂往往会招致一些昆虫，长时间不清理这些腐烂的树叶及昆虫遗骸就会进入发动机舱，造成排水孔堵塞。
除此之外,日常附着在车辆外表下的灰尘在洗车时经常被高压水枪冲击到车身缝隙处,形成泥状物质，这些泥状物质干涸后也容易堵塞车内排水孔及排水通道。
排水孔堵塞后的危害车辆排水孔一旦堵塞,车内积水排出的速度会减慢,最终导致大量积水存储在车内，一部分积水会沿着排水管道流向车内,侵蚀内饰和仪器。
机舱的另一部分积水将漫过密封条渗入发动机舱，严重情况下将导致机械元件及发动机电路系统的损坏。
对车辆排水口的具体位置及日常的注意事项进行解读。
注：厂家排水口位置虽然大体相同，但排水渠道的设计理念会有一些差异，本文将重点对标致系列车型进行解读，仅供车主参考。

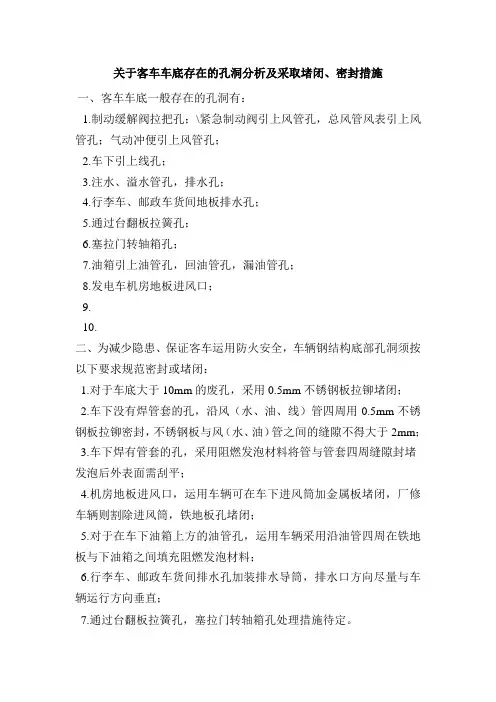

关于客车车底存在孔洞分析及采取密封、堵孔措施
关于客车车底存在的孔洞分析及采取堵闭、密封措施
一、客车车底一般存在的孔洞有：
1.制动缓解阀拉把孔；\紧急制动阀引上风管孔，总风管风表引上风管孔；气动冲便引上风管孔；
2.车下引上线孔；
3.注水、溢水管孔，排水孔；
4.行李车、邮政车货间地板排水孔；
5.通过台翻板拉簧孔；
6.塞拉门转轴箱孔；
7.油箱引上油管孔，回油管孔，漏油管孔；
8.发电车机房地板进风口；
9.
10.
二、为减少隐患、保证客车运用防火安全，车辆钢结构底部孔洞须按以下要求规范密封或堵闭：
1.对于车底大于10mm的废孔，采用0.5mm不锈钢板拉铆堵闭；
2.车下没有焊管套的孔，沿风（水、油、线）管四周用0.5mm不锈钢板拉铆密封，不锈钢板与风（水、油）管之间的缝隙不得大于2mm；
3.车下焊有管套的孔，采用阻燃发泡材料将管与管套四周缝隙封堵发泡后外表面需刮平；
4.机房地板进风口，运用车辆可在车下进风筒加金属板堵闭，厂修车辆则割除进风筒，铁地板孔堵闭；
5.对于在车下油箱上方的油管孔，运用车辆采用沿油管四周在铁地板与下油箱之间填充阻燃发泡材料；
6.行李车、邮政车货间排水孔加装排水导筒，排水口方向尽量与车辆运行方向垂直；
7.通过台翻板拉簧孔，塞拉门转轴箱孔处理措施待定。
汽车漆缩孔分析
汽车漆缩孔分析
汇报人：
目录
01 02 03 04 05 06
添加目录项标题 汽车漆缩孔概述 汽车漆缩孔产生的原因 汽车漆缩孔的预防措施 汽车漆缩孔的解决方案 汽车漆缩孔案例分析
01
添加目录项标题
02
汽车漆缩孔概述
汽车漆缩孔的定义
汽车漆缩孔是指在汽车漆膜表面形成的一种凹陷现象通常表现为圆形或椭圆形。
解决方案：调整 油漆涂层厚度确 保漆膜内部压力 适中
预防措施：加强 油漆涂层厚度控 制避免过厚涂层 导致汽车漆缩孔
感谢观看
汇报人：
03
汽车漆缩孔产生的原因
底材处理不当
底材表面有油污、灰尘等杂质
底材表面有旧漆膜、旧涂层等残 留物
添加标题
添加标题
底材表面有锈蚀、氧化等缺陷
添加标题
添加标题
底材表面有凹凸不平、粗糙等缺 陷
油漆配比不正确
油漆配比不当导致漆膜厚 度不均匀
油漆中溶剂含量过高导致 漆膜干燥过快
油漆中颜料颗粒过大导致 漆膜表面粗糙
除锈：使用除锈剂对表面进 行除锈处理去除锈迹和氧化
物
磷化：使用磷化剂对表面进 行磷化处理形成一层保护膜
涂装：使用专用涂料对表面 进行涂装形成一层保护层
油漆涂层修复方法
打磨：使用砂纸或砂轮对漆面进行打磨 去除漆面缺陷
清洁：使用清洁剂或溶剂对漆面进行清 洁去除油污、灰尘等杂质
底漆：涂覆底漆提高漆面的附着力和耐 腐蚀性
涂层厚度不均匀：涂层厚度不均匀导致涂层收缩不均匀形成缩孔
干燥环境：干燥环境加速了涂层的收缩导致缩孔的形成 解决方法：加强底材处理确保底材表面清洁；控制涂层厚度确保涂层均匀； 改善干燥环境避免涂层快速收缩。
超全整车密封设计
目录第一章概论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1-1 该指南的主要目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1-2 该指南的相关内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 第二章密封系统的设计要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2-1 密封系统法规性要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2-2 密封系统其它要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 第三章密封系统结构解析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 3-1 密封系统安装位置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 3-2 密封条结构的解析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 3-3 典型密封截面的解析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 3-4 密封条材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12第四章密封系统失效模式、设计校核．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 4-1 密封系统失效模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 4-2 密封系统设计校核．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 第五章密封系统设计趋势及工作方向．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 5-1 密封系统相关趋势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 5-2 现存主要问题和今后工作方向．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16第一章概论1.1 该指南的主要目的该指南主要解决两方面的问题:(1)、密封系统的设计需要满足哪些方面的要求，包括法规要求、设计目标要求等；(2)、密封系统的设计应该遵循哪些规律性的东西，尤其是设计细节和经验值。
汽车设计-车身漏液口及定位口设计原则规范模板
汽车设计-车身漏液口及定位口设计原则规范模板车身漏液孔及定位孔的设计规范1.范围本规范规定了汽车车身漏液孔及定位孔的设计原则。
本规范适用于轿车、SUV等新车型开发的设计指导。
2.术语和定义2.1漏液孔车身涂装过程中，保证电泳液有效流通整个车身内、外部的工艺用孔。
2.2定位孔车身总成或零件焊接过程中，能够有效固定其位置的工艺用孔。
3.要求3.1 车身漏液孔类型及设计规则3.1.1 电泳导电孔考虑车身结构、零件位置及车身电场的因素有利于电泳液的进入，开孔大小及距离要按照防腐蚀孔的设定标准：基本孔距：纵梁、横梁、门槛——200mm间距开直径20mm 的孔；立柱——200mm开直径30～50mm孔；发盖、后背门等的加强板——200mm开20X80的长孔。
3.1.2 前处理、电泳沥液孔在前处理，电泳后仍有液体残留在车体内，在涂装过程中造成前处理串槽、膜厚偏薄、油漆缺陷和烘干不足。
判断孔位置是否在钣金的最低位置。
要求水平状态下车身在30s内将积液沥尽，原则上可利用总装等用的装配孔进行沥液，若经计算现有孔位不能满足沥液要求，则需新增沥液孔位，保证无沥液死角，以致残留积液，且新开孔位直径要求为10mm，20mm，25mm，30mm，40mm及较大的规则方形孔和长圆孔，以便在涂装后续工位规范堵孔堵件的种类，简化涂装工序。
3.1.3 排气孔车身内部有气穴的话会造成前处理处理不到，没有电泳涂层。
要求车身无电泳死角,即当车身浸入电泳液后，进入的空气能顺利排出，如后盖尖角、轮罩、四门内板等，以免电泳不上，严重时可能导致防腐蚀性能丧失，尤其四门需开排气孔，位置可依设计而定。
3.1.4 防锈蜡用孔分析在车身的某些位置，像钣金边缘搭接缝隙，车身下部易积水部位，基本的涂装工艺不能保证防腐性，这种情况下就需要开防锈蜡用孔。
孔位应该开在防锈蜡容易喷到的区域。
防锈蜡喷涂的零件，所用的孔是否有足够的操作空间。
孔的大小、尺寸要考虑到防锈蜡喷枪枪嘴的大小，一般在φ10mm以上。
福特蒙迪欧致胜使用攻略图文详解
蒙迪欧致胜使用攻略图文详解新蒙迪欧致胜正式和大家见面一月有余，街上已经可以看见上牌的蒙迪欧致胜彪悍的穿梭在车流中。
但每每它从眼前经过还是忍不住把注意力都放在它身上，直到它消失在车流中。
最近终于拿到了下面这辆蒙迪欧致胜2.3运动版，来看个仔细吧。
蒙迪欧致胜从“体格”到颜色完全脱离了二代蒙迪欧低调、沉稳的影子，以动感、时尚的全新面貌重新亮相，一时间不知捕获了多少年轻新贵的心。
更有很多准女性车主重新在自己的购车计划中加入这个“帅小伙”。
主副驾驶门把手的手动开、关其他门锁按钮外观、设施功能篇在驾驶门上的开锁键，自动感应的钥匙—当你靠近时只是打开驾驶门，别的3个门要通过按这个按钮来开启全车的车门。
重的机箱盖也表明美国车一贯的用料足、结实、安全性好。
后备箱锁设计的很隐蔽，如果拿完东西忘记按一下这个钮，后备箱就会很容易被任何人打开，停车等人或者等红绿灯的时候后备箱中的东西就很危险。
无盖式的燃油系统只有当加油泵喷头插入时才会打开。
当加油结束后取出加油泵头时，系统就会自动关闭。
这个是福特的专利技术，也是国产车里第一次出现。
这项技术也同样被应用于福特的其它车型，如水星、林肯等。
无骨雨刷大灯、轮胎、后视镜前大灯清洗喷头可以轻易用手拉出主驾侧门上的后视镜折叠按钮备胎规格是玛吉斯的215/55 R16左门下的灯泡后车门音响及车门上宽敞的储物空间。
这里有一个小突起，不好放东西，造成了部分空间的浪费。
无钥匙启动钮，但是按下去没反应?呵呵，记得要踩住刹车的同时按POWER 车子才会启动哦照明系统开关、功能挡把后边的座椅温度调节器，共五档.隐藏Array在小隔板中的烟器，开启后点烟器右边还可以放一些小件的杂物。
主副驾驶上方的遮阳板镜灯都是单独在车顶上，需手动开关。
藏在角落的音频接口，不仔细找还真发现不了。
手套箱的箱盖略显单薄，只是一个简单的塑料板。
座椅舒服，后排空间也很不错，但是..头枕很硬很硬.....后排多功能扶手，点烟器和烟灰缸。
如何预防汽车排水孔堵塞
魏
第2页共2页
细致的事儿，甚至具体到汽车保养的`各个方面。尤其是车主在每次洗
跑起来更有动力。其实不然，长时间这样对车会造成损害。
车作业的时候，不仅要避开直射排水孔位置，还要留意清理其附近的杂
车辆自燃隐患：
物和灰尘，一点疏忽都不能有。
当油箱加油太满时，油量就简单溢出，加上热胀冷缩物表达象，
汽车排水孔进行检测的时候，车主可以通过倾倒水来观看汽车的排
大量蒸汽会发，加重车辆消耗同时，也是车辆发生自燃一大源头，车
水状况，一旦发觉水流聚积在排水口的话，就要准时的清理，以免排水
辆隐患不断，尤其是担忧遇到明火后，车辆爆炸事故就是这样发生的。
孔受到更大的损伤，此外假如车主发觉出水口被堵塞住，且预留长度也
火花塞堵塞，车辆问题不断：
够的话，车主可以自行剪去堵塞的软管头。
油பைடு நூலகம்加的太满时，多余溢出油就会进入油罐管道，这些油与灰尘
此外汽车在进行停靠的时候，车主要留意避开阳光直射的地方，最
接触后，产生杂质后，造成油品下降，大量积碳产生，发动机及车身
好是能够停靠在阴凉地方，这样的话可以避开汽车排水孔因为阳光直射
部件就会受影响，还有部分油量顺着管道进入火花塞中，导致火花塞
导致橡胶老化甚至缝隙变大。此外还需要车主留意的是，汽车排水孔位
本文格式为 Word 版，下载可任意编辑
如何预防汽车排水孔堵塞
汽车排水孔堵塞始终都是困扰车主的问题，不过只要车主在日常 保养中，勤检查、常清理，信任在雨季来临时再也不会遇到车内车外
同时下雨的窘况了。
首先车主要明确一点，预防汽车排水孔堵塞是一件特别需要耐烦和
汽车行驶离不开加油，很多车主就喜爱把油加满，认为这样车子
四门两盖漏液孔设计规范
四门两盖漏液孔设计规范1范围本标准规定了汽车车身四门两盖的设计原则。
本标准适用于众泰公司轿车、SUV等新车型开发的设计指导。
2术语和定义2.1四门两盖车身四门两盖包括前车门总成、后车门总成、发动机罩总成、后背门总成（或行李箱盖总成）及其附件总成。
2.2漏液孔四门两盖钣金总成在涂装时，专门用于电泳液进出于车身内部空腔的过孔，称为漏液孔；排水孔为排空因雨水或冲洗时的积水而设置的通孔，如在车门内外板之间空腔下端的排水孔；3要求3.1 四门两盖漏液孔设计规则四门两盖漏液孔的设计布置与主机厂的涂装工艺水平和工艺要求有关。
门盖钣金进入涂装电泳池的方式（翻滚式或非翻滚式）、浸入电泳池的角度、进出电泳池的时间和电泳工艺的要求都会影响门盖钣金的漏液孔的布置位置、形状和大小。
一般要求门盖钣金出电泳池后30s内能够漏液干净，不积液。
3.1.1 四门漏液孔设计要求3.1.1.1 车门漏液孔1）位置和形状车门漏液孔主要分布在车门容易形成空腔的位置，一般分布在车门内板上防水膜覆盖范围内，并且在内板下部较低位置涂胶槽以外，需与涂胶槽边缘距离为1.5mm（如图二），既保证电泳漏液时漏液充分，又保证淋雨和日常使用时不漏水。
车身漏液孔主要有两种形式：圆孔形式和缺口形式（如图二），车门上的漏液孔一般为缺口形式（异型孔）。
图一图二2）大小和个数漏液孔的大小没有统一的规定，一般不宜过小；前车门漏液孔的个数一般为1-2个，后车门漏液孔1个。
漏液孔分布要均匀、合理方便电泳液快速的进出，满足生产节拍的要求；漏液孔对精度要求不高，冲压自由公差就可满足使用要求。
3.1.1.2 车门排水孔车门排水孔位于车门内板最下处与车门外板包边处，车门排水孔的形状一般为7x18mm或8x20mm长圆孔或长方孔，前门排水孔个数2-4个，后门为2-3个，排水孔间距要求为200mm-300mm之间，如图三和图四。
图三图四3.1.2 发动机罩漏液孔设计要求3.1.2.1位置和形状发动机罩的漏液孔分布在发动机罩内板后部左右铰链安装处附近的拐角位置，形状有漏液槽和异型孔（不在一个面上的长方孔）两种，如图五和图六所示。
车身防腐结构设计方法及应用分析
车身防腐结构设计方法及应用分析摘要：随着汽车制造的越来越高，人们对汽车性能的要求也越来越多，尤其是高质量的涂装外观和持久的耐腐蚀能力。
如果车身基体金属发生腐蚀，可能会影响到车身的强度与刚度；间接或者直接降低车身安全性能，导致车辆在碰撞时候伤及司乘人员。
车身防腐是一个系统工程，贯穿汽车设计到生产使用的整个生命周期，以下重点从结构设计的角度提高车身防腐性能进行简要阐述。
关键词：车身；防腐结构设计；方法；应用引言随着近些年汽车发展越来越好，很多国产车型已出口到国外腐蚀环境比较严峻的地区，客户不仅更加关注美观性，对车型的防腐性能要求也越来越高。
目前国内大多数汽车涂装厂使用葫芦线电泳，要满足6年外观无锈蚀、12年无腐蚀穿孔及腐蚀引起的功能失效的防腐目标，需要在车型开发设计阶段，通过整车属性防腐部门、产品工程、涂装同步工程及设备规划等同步参与，设定车型防腐等级目标及干湿区，选择车身板材及规划涂装工艺以提前规避腐蚀问题，并结合电泳白车身拆解、整车强化腐蚀试验结果评价，以达到防腐目标。
1车身结构设计不当腐蚀的情况分析车身的结构设计是产品防腐质量的源头，也是问题产生的根源。
电泳涂装在白车身表面及空腔结构提供了最基础的防腐措施，但是结构设计不合理是降低防腐能力引起车身腐蚀的主要原因之一，主要表现在以下几种类型：（1）沙石击打区域存在裸漏钣金，无防护，表面漆层受到外物机械作用（碎石、泥沙撞击等）而划伤受损，导致腐蚀的发生，主要集中在车辆的底面和侧面；（2）车身内腔电泳结构设计不合理，如涂装材料流通的电泳孔、排气孔、排液孔和间隙不合理，导致电泳泳透力差防护不良，降低防腐能力，主要集中在A、B、C柱下部及门槛区域；（3）车身外部结构设计不当，存在封闭的沉台结构，导致泥水和盐积存而无法排出，造成车身腐蚀；（4）未根据白车身排水的流向进行结构设计，如前后流水槽的搭接结构，在搭接面存在渗水而产生锈蚀现象；（5）密封结构设计不合理，在干湿分区密封面有渗水，造成锈蚀；（6）排水途径区域结构不合理，导致锈蚀或流黄水，外观容易被用户感知到。
汽车车身堵孔应用指南
汽车车身堵孔应用指南集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#汽车车身堵孔应用指南一、概述1. 车身堵孔需求尚未上漆的汽车车身常常布满裸露的孔洞，其中大部分需要在汽车制造过程中覆盖掉。
车身堵孔既可以在喷漆车间进行，也可以在最终的装配流水线完成。
大量孔洞遍布于汽车车身的所有部分，特别是在乘客舱和发动机舱中。
车身预留孔洞有以下原因：a. 使车身电泳液充分流出，进入下一步的喷涂工序（如存放备用车胎的汽车后备箱区域）。
b. 在汽车装配过程中，为特定零配件（如线束）提供入口。
c. 为满足汽车制造过程中的车身运输需求（如传送带）d. 选配车型的闲置配件安装孔对于车身堵孔需求，许多主机厂提供的解决方案是使用塑料塞或橡胶塞，通常还附带预涂好的热熔胶，在喷漆烘箱中可自行反应并产生粘接效果。
有些时候，主机厂也会使用金属塞。
而如今越来越多的主机厂使用胶带作为车身堵孔的解决方案。
只有对堵孔位置进行充分的分析，才能选择最合适的解决方案。
德莎为汽车车身堵孔提供综合的胶带产品系列，满足不同的技术要求。
常见的车身堵孔技术需求如下：抗机械冲击力防水性特殊降噪需求（例如在发动机舱与乘客舱之间）避免潮湿和防水要求（如在SUV中）降低车身重量降低成本和复杂性2. 胶带模切片的使用条件为什么说模切片比使用橡胶塞或塑料塞有优势材料成本降低密封效果更好有效节约物流成本，因为储存塞子所需空间较大孔洞的形状和尺寸有好几种（圆形、椭圆形和矩形等），因此每个孔洞都需要特定形状的塞子。
但是，塞子的生产都需要单独设计金属注塑模具，其成本非常高。
模切片解决方案能满足更多的应用场景。
只要孔洞能提供足够的粘接区域，一个标准模切片就可以用于不同尺寸和形状的孔洞，从而可以设计一个模切组片。
3. 堵孔准备——孔洞分析在提供合适的模切片解决方案之前，孔洞的详细条件都需要详细分析，包括表面结构、平面或不规则区域、冲孔方向、毛刺、边缘、可用于粘接的区域等等。
某车型车门漏液孔堵盖排水不畅问题改善
某车型车门漏液孔堵盖排水不畅问题改善陆海婷 杨翠玉（东风柳州汽车有限公司，广西 柳州 545005）【摘 要】根据某车型淋雨试验问题反馈，发现该车型车门漏液孔密封堵盖淋雨试验后存在排水不畅问题。
文章主要针对该车门漏液孔堵盖排水不畅问题原因进行排查分析，并提出整改对策、实施验证，从而解决车门漏液孔排水不畅问题，降低由排水不畅引起的钣金锈蚀风险。
