SolidWorks100个经典实例教程

SolidWorks100个经典实例教程

SolidWorks100个经典实例教程图 1 提示:①拉伸圆柱→倒内外角→拉伸切槽;。

②拉伸带槽柱体→倒内外角;。

③旋转带倒角圆套→切伸切槽。

图 2 提示:①拉伸带孔的六边形→倒内角→倒外角;。

②拉伸圆柱套→倒内角→倒外角→拉伸切六边;。

③旋转带倒角圆柱套→拉伸切六边。

图3 提示:①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽;②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽;③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图 4 提示:①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角;②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

图 5 提示:旋转生成主体→拉伸切横槽→阵列横槽。

图 6 提示:①拉伸圆柱→倒角→拉伸切除圆柱孔;②旋转带倒角圆柱→拉伸切除圆柱孔。

图 7 提示:旋转法。

图8 示:①旋转阶梯轴(带大端孔)→拉伸切内六角→拉伸切外六角→切小端圆孔;②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

图9 提示:①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。

图 10 提示:①旋转法。

图 11 示:旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图 12 提示:旋转主体→切除拉伸孔→切除拉伸槽。

图 13 提示:①旋转。

图 14 提示:①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

图 15 提示:①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图 16 提示:①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。

②从库中提取→保存零件。

图 17 提示:旋转主体→切除拉伸孔。

图 18 提示:旋转主体→切除拉伸孔。

图 19 提示:旋转主体→拉伸切除六边形。

图 20 提示:旋转主体→拉伸切除六边形。

图 21 提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

图 22 提示:旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

SolidWorks入门教程很全面

SolidWorks入门教程很全面

• 8. 等距实体
• 等距实体工具是按特定的距离等距诸如样条曲线或圆弧、 模型边线组、环等等之类的草图实体,
• 等距实体管理器中的设置项目有: • 等距距离:数值以此距离来等距草图实体, • 添加尺寸:在草图中显示等距尺寸, • 双向:在2个方向同时生成等距实体, • 制作基体结构:将原有草图实体转换成构造线,
2 完全定义
所有实体的位置都用尺寸或约束完全地描述出 来,在一个详细说明的草绘中,所有的实体都是黑 色的
3 过定义
图的尺寸或约束之间有冲突,其实体是红色的
六、 草图几何关系
草图有自动几何关 系和手动添加几何 关系二种,
第三节 草图绘制 • 一、调用草图绘制工具方法 • 1、单击工具栏中要使用工具的图标按钮,
Mould Manufacturing Process Design
Autocad建筑设计
AutoCAD Architecture Design
考试费标准
220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门
第一章 草图设计
本章用4个课时的时间,主 要讲解基本草图绘制 草 图几何关系 草图尺寸标 注等基本内容,为零件的三 维设计作准备,
第一节 概述
一、Solidworks 发展 • Solidworks公司是专业从事三维机械设计、工程
分析和产品数据管理软件开发和营销的高科技跨 国公司,Solidworks公司成立于1993年,由PTC公 司的技术副总裁与CV公司的副总裁发起,总部位 于马萨诸塞州的康克尔郡 ,

solidcam专业教程

solidcam专业教程
点击SolidWorks菜单中的SolidCAM主菜单并从NEW-新建子菜单中选择Milling-铣削
将会显示新的加工对话框
在New Milling Part-新建CAM零件,对话框中定义CAM零件的细节
默认的名称和SolidWorks模型名称一致,您也可以更改默认名称mold_insert点击OK确定
1.1.2支持的CAD系统
以下CAD系统都可以被SolidCAM支持
SolidWorks® 2005,2006,2007,2008,2009,2010同样支持SolidWorks® x64
Autodesk® Inventor™ 2006,2007,2008,2009,2010,2011
1.1.3 SolidCAM单机版安装
点 确认,CoordSys data坐标系数据对话框将再次显示点击确认按钮确认坐标系,并点 关闭CoordSys Manager坐标系管理对话框
Milling Part data-加工工程设定对话框自动显示
2.1.5定义毛坯和目标模型
在加工过程中,剩余毛坯中的残余量将被切除以达到最终的目标模型
点击Stock model-毛坯模型按钮,Stock model-毛坯模型对话框将显示在SolidWorks 中的FeatureManager 特征树区域
2.1.3定义坐标系
选择Multi-sided CoordSys 多方向坐标系,并点击Define CoordSys 定义坐标系出现Milling Part data加工零件数据对话框
选择下图黄色平面定义坐标系,CoordSys 坐标显示如下:
选择完成确定坐标系的选项,坐标系将自动定义在实体的角落,Z轴自动会垂直我们所选取的平面。
放入SolidCAM安装光盘到CD驱动器中,安装将会自动运行,您也可以通过运行Setup.exe文件进行安装

solidworks案例教程

solidworks案例教程

solidworks案例教程SolidWorks案例教程导言SolidWorks是一款广泛应用于机械设计和工程领域的三维CAD软件。

它提供了一整套强大的工具和功能,帮助用户设计、模拟、分析和制造各种产品。

在本篇教程中,我们将介绍一些实际案例,以帮助您熟悉和掌握SolidWorks的使用。

案例一:零件设计在这个案例中,我们将设计一个简单的机械零件。

假设我们需要设计一个机械零件,具体要求如下:1. 长方体形状,尺寸为100mmx50mmx30mm;2. 顶部有一个直径为10mm的孔;3. 零件材质为铝合金。

首先,打开SolidWorks软件并创建一个新的零件文件。

然后,按照下面的步骤进行设计:1. 使用“长方体”工具创建一个100mmx50mmx30mm的长方体;2. 使用“圆柱体”工具在顶部创建一个直径为10mm的孔;3. 使用“填充”工具将零件表面设置为铝合金材质。

完成上述步骤后,保存并导出零件文件。

您现在已经成功设计了一个简单的机械零件。

在SolidWorks中可以进一步对零件进行分析、模拟和制造等操作。

案例二:装配设计在这个案例中,我们将学习如何使用SolidWorks进行装配设计。

假设我们需要设计一个简单的机械装配,具体要求如下:1. 包含两个零件:一个底座和一个支架;2. 底座和支架之间通过两个螺栓连接;3. 完成装配后,需要进行装配分析。

以下是设计步骤:1. 创建一个新的装配文件,并将底座和支架导入到装配文件中;2. 使用“配合关系”工具将底座和支架对齐,并使用“约束关系”工具将它们连接;3. 使用“螺栓”工具在底座和支架之间创建两个螺栓连接;4. 完成装配后,进行装配分析,检查装配的可行性和稳定性。

通过上述步骤,您已经成功地完成了一个简单的机械装配设计。

这个案例不仅帮助您熟悉SolidWorks中的装配设计工具,还让您了解了如何使用装配分析工具来优化设计。

案例三:静态分析在这个案例中,我们将学习如何使用SolidWorks进行静态分析。

Solidworks 2023三维设计及应用教程课件:草图综合实例3

Solidworks 2023三维设计及应用教程课件:草图综合实例3

(1)先已知
(2)后中间
(3)再连接
• 小结
1.通过典型草图学习了草图组成分析方法; 2.通过典型草图学习了草图绘制命令; 3.通过典型草图学习了草图约束命令。
• 作业要求
上机练习典型草图, 掌握设计技巧。
1.通过典型草图学习草图组成分析方法; 2.通过典型草图学习草图绘制命令; 3.通过典型草图学习草图约束命令。

2.1.3 草图综合应用实例
1.草图综合实例1 2.草图综合实例2 3.草图综合实例3 4.草图综合实例4 5.草图综合实例5 6.草图综合实例6
3.草图综合实例3
(1)先已知 (2)后中间 (3)再连接
Solidworks 2023三维设计及应用教程
• 零件参数化设计
“零件设计是核心,特征设计是关键,草图设计是基础”
2.1 草图绘制 2.2 特征造型 2.3 零件设计
2.1 草图绘制 正确绘制草图是三维设计的基础
2.1.1 草图快速入门 2.1.2 草图绘制基础 2.1.3 草图综合实例
• 目的要求

基于SolidWorks的机械CAD_CAM系统

基于SolidWorks的机械CAD_CAM系统

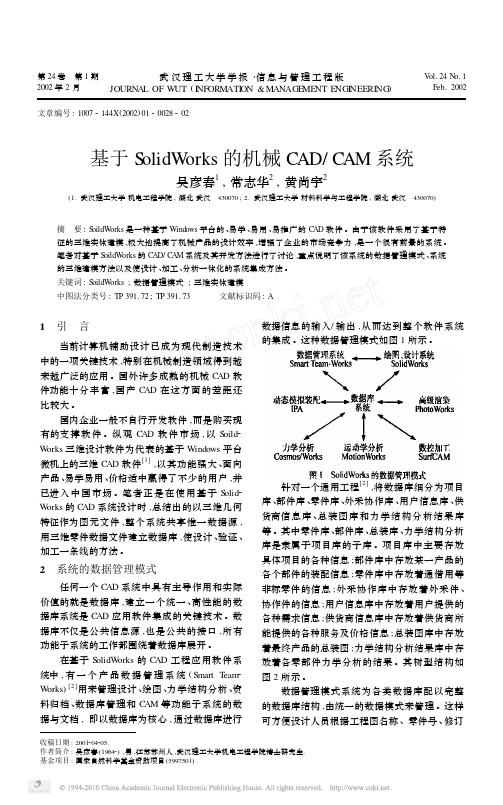

第24卷 第1期2002年2月武汉理工大学学报・信息与管理工程版JOURNA L OF W UT(I NFORMATI ON&MANAGE ME NT E NGI NEERI NG)V ol.24N o.1Feb.2002文章编号:10072144X(2002)0120028202基于S olidW orks的机械CAD/CAM系统吴彦春1,常志华2,黄尚宇2(1.武汉理工大学机电工程学院,湖北武汉 430070;2.武汉理工大学材料科学与工程学院,湖北武汉 430070)摘 要:S oildW orks是一种基于Windows平台的、易学、易用、易推广的C AD软件。

由于该软件采用了基于特征的三维实体建模,极大地提高了机械产品的设计效率,增强了企业的市场竞争力,是一个很有前景的系统。

笔者对基于S oildW orks的C AD/C AM系统及其开发方法进行了讨论,重点说明了该系统的数据管理模式、系统的三维建模方法以及使设计、加工、分析一体化的系统集成方法。

关键词:S oildW orks;数据管理模式;三维实体建模中图法分类号:TP391.72;TP391.73 文献标识码:A1 引 言当前计算机辅助设计已成为现代制造技术中的一项关键技术,特别在机械制造领域得到越来越广泛的应用。

国外许多成熟的机械C AD软件功能十分丰富,国产C AD在这方面的差距还比较大。

国内企业一般不自行开发软件,而是购买现有的支撑软件。

纵观C AD软件市场,以S oild2 W orks三维设计软件为代表的基于Windows平台微机上的三维C AD软件[1],以其功能强大、面向产品、易学易用、价格适中赢得了不少的用户,并已进入中国市场。

笔者正是在使用基于S olid2 W orks的C AD系统设计时,总结出的以三维几何特征作为图元文件,整个系统共享惟一数据源,用三维零件数据文件建立数据库,使设计、验证、加工一条线的方法。

CAD solidworks CAM实例教程

CAD solidworks CAM实例教程
26.插入钣金边线法兰,如图,得到边线-法兰1。
27.同样的方法,插入钣金边线法兰,如图,得到边线-法兰2。
28.在4得到草图修改编辑成如下草图;其中注意尺寸12的标注方法。(见下右图)
11.
29.在前视基准面上做如下草图。
30.插入钣金基体法兰,设置法兰参数为如上右图。
31.做下左图示切除拉深特征。设置圆的中心是边线的中点。
59.按住Ctrl键,然后将“合页<1>”从图形区域或FeatureManager设计树中拖动。将之丢放到图形区域中生成另一实例“合页<2>”;做视图工具栏装配体,将工具条调出,对“合页<2>”进行旋转或平移操作,使其相对位置合理。
60.单击 ,鼠标右键后选择零部件属性。在使用命名配置中外部切除选择后确定。得到
55.在功能结构树中将“切除布局”隐藏。
56.做如下左图操作,进入下右图界面,在配置名称栏目输入“外部切除”确定后,单击左窗格顶部的FeatureManager设计树标签以切换回FeatureManager设计树。注意设计树顶部零件名称旁边的配置名称:合叶(外部切除(3处切));将“2处切除”特征压缩,
16.做瓶底的圆角。圆角类型设置为“变半径”。其它设置如图
17.做瓶颈。点瓶子的上顶面,进入操作绘制状态,利用实体转换引用,生产圆。拉伸0.625。
18.做多厚度抽壳。抽壳,设置“要移除的面”为“瓶顶面”,“多厚度面”为“瓶颈面”和“4个底面”。并通过剖视图分析。
19.做基准面,以瓶顶面向下0.1做距离面。
一、
1.
该设计对应的零件为Line_pttern。操作过程如下:
1.在前视基准面上绘制如下草图。两线倒角方法:选择被倒角线,插入草图绘制工具圆角即可。

solidcam数控车加工实践指导书

solidcam数控车加工实践指导书

Solidcam车床加工1.打开零件模型打开SolidWorks软件,在软件中打开三级CAM中数控车工、turnsucai文件夹,在文件后缀当选择所有文件,打开文件。

显现下面的显示,点击确信。

选择输入到新零件,2D草图。

点击下一步。

在输入数据单位当选择毫米。

在选择下一步、完成。

显现下面显示,选择“是”。

在SolidWorks界面中显现2D草图如以下图所示:2.画零件的原点和毛坯在SolidWorks草图中画一根中心线。

并在右端面上画一个点如下图所示。

选择右上角,退出草图选项。

再新建一个草图,画零件的毛坯。

如以下图的尺寸。

确认后退出草图。

将文件保留到一个新建的文件夹(在桌面上或其他盘中新建一个文件夹用来保留图形)。

选择保留。

3.加工零件端面打开SOLIDCAM选项、新增、车床。

显现下面的页面,选择利用图档目录中打“钩”选择公制。

然后点击确信,如以下图。

显现以下页面。

和数控铣床一样,选择加工原点。

点击加工原点显现以下页面。

选择设定。

现在要求设置加工原点,如以下图所示,在图形的右端面中心,点击设置加工原点。

(那个点在图形打开时,保留之前咱们在右断面处画过一个点,选中它)在工件右端面显现一个工件坐标系,蓝色表示Z方向,红色表示X方向。

点击完成。

然后设置“素材形状”确实是毛坯形状。

点击“素材形状”,在概念卡盘当选择“回转截面”并选中如以下图所示的毛坯图形。

(用鼠标依次选中)。

在确信同意当选择“是”。

然左上角的绿颜色的钩变亮,点击确信。

加工形状不用进行设置。

点击左上角的绿颜色的钩变亮,点击确信。

显现下面的加工工程。

右击点击加工工程。

选选择平面铣削(车床车削端面)。

选择图档、概念。

选择右边端面后线变红色、箭头往下,(如箭头往上那么点击以下图中的双箭头就能够够使箭头往下)。

绿颜色的是毛坯。

选择绿颜色的钩确信。

再选择绿颜色的钩确信。

对加工长度进行修改。

按以下图的中间的“几何修改”在起始的地址输入20,接束的地址也输入20如以下图,加工的地址也延长了,如图右边。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
20.在基准面上,对瓶颈外圆进行实体转换引用。
21.插入螺旋线。插入曲线螺旋线/涡状线。设置如图
22.在右视面上做直径为0.1的圆,并设置该圆与螺旋线穿透。
23.做扫描。完毕,如图。
5.
该设计对应的零件为“螺钉”。操作步骤如下:
1.前视基准面做如下草图。
2.做旋转变换生产旋转件。
3.做一与顶面距离20的基准面1。
16.做瓶底的圆角。圆角类型设置为“变半径”。其它设置如图
17.做瓶颈。点瓶子的上顶面,进入操作绘制状态,利用实体转换引用,生产圆。拉伸0.625。
18.做多厚度抽壳。抽壳,设置“要移除的面”为“瓶顶面”,“多厚度面”为“瓶颈面”和“4个底面”。并通过剖视图分析。
19.做基准面,以瓶顶面向下0.1做距离面。
12.选择前视面,绘制一端点是原点,长度为9.124in的直线。
13.选择上视面,绘制椭圆。工具草图绘制实体椭圆(长短轴)绘制椭圆,添加几何约束:椭圆圆心是原点;并与两曲线穿透。
14.做扫描实体。截面:椭圆;轨迹:直线;引导线:两条曲线。
15.做分割线。选择扫描实体底面,做1条直线,然后退出草图状态,点插入曲线分割线。分割类型设置“投影”,要投影的草图为刚才绘制的曲线,要分割的面是底面。同样的方法,做第二个分割线,从而将底面分成4个部分。
在三个直径圆上点3个点,建立点与三点圆弧和切线弧直径的重合约束关系。
对点标注尺寸。然后进行草图镜像。对草图进行剪裁。最终得到如下图。
19.做与前视基准面相距80的基准面1。(方向是Z的正向)
20.点基准面1进入草图绘制状态,选择前面所绘制的草图线(Ctrl选取),点转换实体引用,如图所示,就可以在基准面1上生成同样的草图。
9.做拉伸切除,两侧对称。
10.编辑材质。如图。
最终得到的零件图如图。
6.
该设计对应的零件为“螺栓”。其建模过程如下:
11.在前视基准面上做一直径为16的圆,并拉深60mm的圆柱;
12.在圆柱的一面进行草图绘制六边形;(注:工具草图绘制实体多边形,设置参数为“外接圆”,如图,并标注圆28),并拉深10mm的六边体;
21.选中实体转换后的草图,做如下操作
22.对上述两草图做放样操作,从而得到齿条。
23.在右视基准面画一过原点的中心线。
24.在上视基准面绘制如下草图。
25.将该草图绕中心线(轴)做旋转运动,得到如下图零件。
26.做实体镜像。
27.做圆周阵列,操作如下。
28.绘制如图所示草图。最终得到如图所示零件。
4.在基准面1上画直径为4的圆,圆心在顶点。
5.插入螺旋线如图。
6点靠近端点的地方。)
7.插入切除扫描,如下:截面为三角形草图,轨迹为螺旋线。
8.在前视基准面上画如下草图。(知识点:怎样建立对称?1.镜像;2.方程式;3.添加约束;4.标注尺寸)
6.在前视基准面上做如下草图。
7.做如下拉深切除。
8.对切除-拉深特征做线性数组。关于基准轴1,做距离为10的4个线性数组。
9.对线性数组结构进行圆周数组。
2.
该设计对应的零件为Rovolve_sweep。操作过程如下:
1.在前视基准面上做如下草图。
2.对上述草图进行旋转运行。
3.在前视基准面上做如下曲线草图。
4.在右视基准面上做椭圆,并设置椭圆中心与曲线穿透。如下:
5.做扫描特征。扫描的轨迹为曲线,扫描的截面为椭圆。如图。
6.以上顶面为基准面,在上顶面进行实体转换引用,做一圆。
7.对圆做向内10度角拉深拔模。
8.在拔模的顶面进行等距实体做一相距为4的圆。
9.对圆进行向下下切除拉深12,得到最终图形。
3.
17.进行切除扫描(插入切除扫描)生成螺纹特征;最终得到如下零件。
7.
该设计对应的零件为“斜齿轮”。其建模过程如下:
18.首先在前视基准面上绘制三个直径圆,直径分别为270,250和227.5;将直径为250的圆设置成构造圆(点中该圆做如下操作)。
做两条对称线。
做两圆弧,使得其相切。(先做三点圆弧,后做切线弧,标注如下尺寸,并添加约束:切线弧顶点与227.5的直径圆重合;切线弧与该圆相切。)
6.在做图标放样特征。结果如下。
4.
该设计对应的零件为Bottle。操作步骤如下:
10.将单位设置为英寸。工具选项文件属性单位。将单位改为英寸,并保留4位小数。
11.通过预先定义好的点坐标绘制曲线。插入曲线通过XYZ点的曲线,得到两条曲线。已经点的坐标为:Bottle from front.sldcrv和bottle from side.sldcrv。
该设计对应的零件为Loft。
1.以前视基准面为参考,做3个等距为40的基准面1,2和3。
2.在上述3个基准面上分别做如下图形。说明:基准面2做的圆是与前视面矩形的外切圆;基准面3是对基准面2草图的转换实体引用。
3.对上述4个草图进行放样,如下
4.再做一与前视面相距200的基准面4。
5.在基准面4上,做如下草图。
一、
1.
该设计对应的零件为Line_pttern。操作过程如下:
1.在前视基准面上绘制如下草图。两线倒角方法:选择被倒角线,插入草图绘制工具圆角即可。
2.做选择扫描。
3.在上顶面做等距实体,向内相距为2。
4.退出草图,进行薄壁拉深,如图设置。方向1设置给点深度为5;点中薄壁特征,单向拉深厚度为3。
5.对两个面进行抽壳特征如图。
13.在上视图上做下左图示草图,并以该草图做旋转切除(插入切除旋转)
14.对圆柱一端面做倒直角,设置角度距离,角度45度,距离为1,如上右图。
15.在该圆柱端面进行转换实体引用,得草图圆,退出草图状态;后插入曲线螺旋线/涡状线,进行如下设置
16.在上视面上做如下草图,并设置三角形与螺旋线穿透,退出草图绘制状态;
29.做完全贯穿拉伸切除。
8.
该设计对应的零件为3D。
30.完成3D草图绘制,点 进入3D草图绘制。方法:(1)单击直线,然后在XY基准面上从原点开始绘制一条约135直线。在XY基准面上水平绘制草图时,指针形状变成 。(2)沿着Y轴向下绘制15;(3)沿着X轴 绘制15;(4)按Tab键将草图基准面切换到YZ基准面,即 ;(5)沿着Z轴绘制240;(6)按两次Tab键以切换到XY基准面;(7)沿着X轴绘制15;(8)沿着Y轴向上绘制15;(9)沿着X轴绘制135;即得到:
