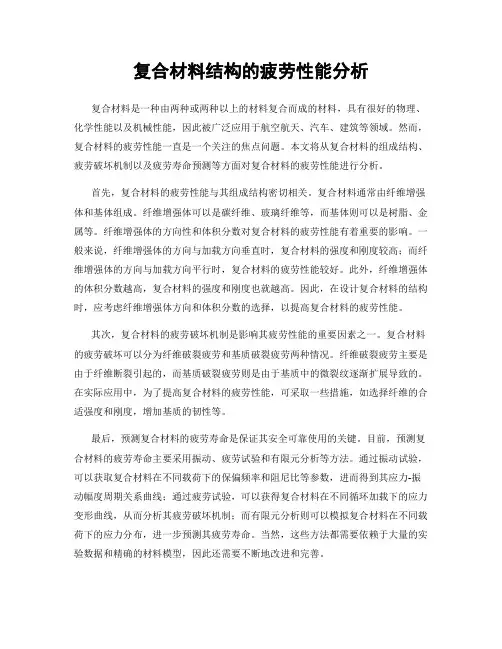

复合材料结构的疲劳性能分析
复合材料结构的疲劳性能分析复合材料是一种由两种或两种以上的材料复合而成的材料，具有很好的物理、化学性能以及机械性能，因此被广泛应用于航空航天、汽车、建筑等领域。
然而，复合材料的疲劳性能一直是一个关注的焦点问题。
本文将从复合材料的组成结构、疲劳破坏机制以及疲劳寿命预测等方面对复合材料的疲劳性能进行分析。
首先，复合材料的疲劳性能与其组成结构密切相关。
复合材料通常由纤维增强体和基体组成。
纤维增强体可以是碳纤维、玻璃纤维等，而基体则可以是树脂、金属等。
纤维增强体的方向性和体积分数对复合材料的疲劳性能有着重要的影响。
一般来说，纤维增强体的方向与加载方向垂直时，复合材料的强度和刚度较高；而纤维增强体的方向与加载方向平行时，复合材料的疲劳性能较好。
此外，纤维增强体的体积分数越高，复合材料的强度和刚度也就越高。
因此，在设计复合材料的结构时，应考虑纤维增强体方向和体积分数的选择，以提高复合材料的疲劳性能。
其次，复合材料的疲劳破坏机制是影响其疲劳性能的重要因素之一。
复合材料的疲劳破坏可以分为纤维破裂疲劳和基质破裂疲劳两种情况。
纤维破裂疲劳主要是由于纤维断裂引起的，而基质破裂疲劳则是由于基质中的微裂纹逐渐扩展导致的。
在实际应用中，为了提高复合材料的疲劳性能，可采取一些措施，如选择纤维的合适强度和刚度，增加基质的韧性等。
最后，预测复合材料的疲劳寿命是保证其安全可靠使用的关键。
目前，预测复合材料的疲劳寿命主要采用振动、疲劳试验和有限元分析等方法。
通过振动试验，可以获取复合材料在不同载荷下的保偏频率和阻尼比等参数，进而得到其应力-振动幅度周期关系曲线；通过疲劳试验，可以获得复合材料在不同循环加载下的应力变形曲线，从而分析其疲劳破坏机制；而有限元分析则可以模拟复合材料在不同载荷下的应力分布，进一步预测其疲劳寿命。
当然，这些方法都需要依赖于大量的实验数据和精确的材料模型，因此还需要不断地改进和完善。
综上所述，复合材料的疲劳性能是一个复杂而重要的问题。
挖补修理复合材料层合板静力压缩与疲劳性能试验研究
DOI：10.19936/ki.2096-8000.20210528.015挖补修理复合材料层合板静力压缩与疲劳性能试验研究苏雨茹，关志东*，王鑫，张书铭，黎增山(北京航空航天大学航空科学与工程学院，北京100191)摘要：挖补修理是应用较广的复合材料结构永久性修理方法。
本文对热补仪固化的湿铺层挖补修理和预浸料挖补修理复合材料层合板的静力压缩和压-压疲劳性能进行试验研究。
试件挖补斜度为1：30,有3种损伤大小。
疲劳试验的峰值和谷值为70%和7%限制载荷，共100万次。
疲劳过程中采用无损C扫描检测试件的损伤及扩展情况。
记录静力及疲劳后静力的应变数据、破坏载荷及破坏模式。
试验结果表明：两种修理方式的试件在疲劳过程中均未出现损伤及扩展现象，疲劳后试件刚度未有降低;修理方式、是否经过疲劳和损伤大小对试件的屈曲载荷和破坏载荷没有影响；端部压溃试件比中部折断试件破坏载荷更高；两种修理方式的破坏载荷均可达限制载荷的200%以上,修理效果较为理想。
关键词：挖补修理；湿铺层；热补仪；压缩性能；压-压疲劳；复合材料中图分类号：TB332文献标识码：A文章编号：2096-8000(2021)05-0098-061前言复合材料作为一种新型高性能材料,具有比强度高、比刚度高、耐高温、抗疲劳等优异特性,已被广泛应用于航空领域［1］°飞机复合材料结构在使用过程中不可避免地会产生各种损伤，威胁到结构的使用安全［2］，需对其进行修理以恢复使用功能⑻°胶接挖补修理是一种永久性修理法，修理后结构强度恢复率高,表面具有良好的气动性能。
一般采用预浸料作为修理材料，当固化设备及材料缺少时，工程上常采用湿铺贴方式代替预浸料修理方式,配合使用热补仪更有利于外场修理。
修理后结构的承载能力是表征结构性能的关键因素。
复合材料结构在工况中不仅会受到静载，还经常会受到疲劳载荷的影响。
国内外学者对复合材料挖补修理结构进行了大量研究。
研究结果表明，挖补修理层合板的拉伸和压缩强度恢复率均可达到80%以上［4,5］°刘遂等［6-8］对挖补修理后的平面编织混杂铺层层合板的拉伸性能进行了试验及数值研究。
纤维增强复合材料疲劳性能研究进展
纤维增强复合材料疲劳性能研究进展宋磊磊李嘉禄（天津工业大学复合材料研究所天津市和教育部共建先进纺织复合材料重点实验室天津300160）摘要：随着科技的发展，纤维增强复合材料作为一种新型材料越来越多的应用于众多领域。
然而，纤维增强复合材料的疲劳性能对应用具有重要影响。
本文根据近年来国内有关复合材料疲劳性能的研究和探索，综述了纤维增强复合材料疲劳性能的定义、机理以及影响因素，并提出了当前存在的一些问题。
关键词：纤维增强复合材料疲劳1 前沿随着科技的进步，很多工业特别是高新技术工业对材料的要求不断提高。
复合材料由于比强度和刚度高、质量轻、耐磨性和耐腐蚀性好等优点，广泛应用于船舶、汽车、基础设施和航空航天等领域，以及文体用品、医疗器械、生物工程、建筑材料、化工机械等方面。
在复合材料构件的使用过程中，由于应力和环境等因素的影响，会逐渐产生构件的损伤以至破坏，其主要破坏形式之一是疲劳损伤。
疲劳损伤的产生、扩展与积累会加速材料的老化，造成材料耐环境性能严重下降以及强度与刚度的急剧损失，大大降低其使用寿命，甚至报废。
为了使复合材料的应用更加广泛和深入，本文综述了近年来在纤维增强复合材料疲劳性能方面的研究。
2 复合材料疲劳性能及损伤机理在周期性交变载荷作用下材料发生的破坏行为称为疲劳，它记述了材料经受周期应变或应变时的失效过程。
复合材料疲劳主要是指复合材料构件在交变荷载作用下的疲劳损伤机理、疲劳特性（强度、刚度随着时间变化规律及其破坏规律）、寿命预测及疲劳设计。
复合材料是非均质（在大尺度上）和各向异性的，它以整体的方式积累损伤，且失效并不总是由一个宏观裂纹的扩展导致。
损伤积累的微观机构机理，包括纤维断裂基体开裂、脱粘、横向层开裂和分层等，这些机理有时独立发生，有时以互相作用的方式发生，而且材料参数和试验条件可能强烈影响其主要优势。
多种损伤及其组合，使疲劳损伤扩展往往缺乏规律性，完全不像大多数金属材料那样能观察到明显的单一主裂纹扩展，复合材料不仅初始缺陷/损伤大，而且在疲劳破坏发生之前，疲劳损伤已有了相当大的扩展。

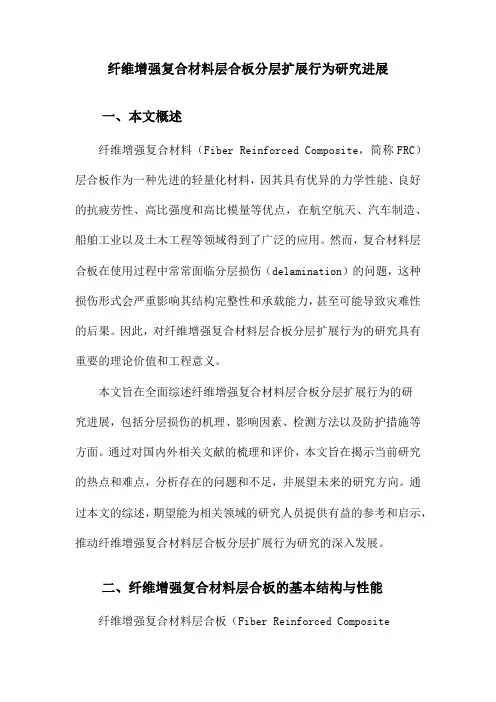

纤维增强复合材料层合板分层扩展行为研究进展
纤维增强复合材料层合板分层扩展行为研究进展一、本文概述纤维增强复合材料（Fiber Reinforced Composite，简称FRC）层合板作为一种先进的轻量化材料，因其具有优异的力学性能、良好的抗疲劳性、高比强度和高比模量等优点，在航空航天、汽车制造、船舶工业以及土木工程等领域得到了广泛的应用。
然而，复合材料层合板在使用过程中常常面临分层损伤（delamination）的问题，这种损伤形式会严重影响其结构完整性和承载能力，甚至可能导致灾难性的后果。
因此，对纤维增强复合材料层合板分层扩展行为的研究具有重要的理论价值和工程意义。
本文旨在全面综述纤维增强复合材料层合板分层扩展行为的研究进展，包括分层损伤的机理、影响因素、检测方法以及防护措施等方面。
通过对国内外相关文献的梳理和评价，本文旨在揭示当前研究的热点和难点，分析存在的问题和不足，并展望未来的研究方向。
通过本文的综述，期望能为相关领域的研究人员提供有益的参考和启示，推动纤维增强复合材料层合板分层扩展行为研究的深入发展。
二、纤维增强复合材料层合板的基本结构与性能纤维增强复合材料层合板（Fiber Reinforced CompositeLaminates）是一种由多层不同方向、不同性质的单层复合材料叠加而成的结构材料。
这种材料因其优异的力学性能，如高强度、高模量、良好的抗疲劳性能以及优良的抗腐蚀性能，在航空航天、汽车制造、船舶工程、土木工程等领域得到了广泛的应用。
在基本结构上，纤维增强复合材料层合板主要由基体材料和增强纤维两部分组成。
基体材料通常为热固性或热塑性树脂，起到粘结和固定增强纤维的作用。
增强纤维则主要由高性能纤维如碳纤维、玻璃纤维、芳纶纤维等构成，这些纤维以其高强度、高模量特性赋予了层合板良好的力学性能。
纤维增强复合材料层合板的性能特点主要体现在以下几个方面：其具有较高的比强度和比模量，即单位质量所能承受的力量和抵抗变形的能力，这使得它在轻量化设计方面具有显著优势。
T700复合材料层合板拉_拉疲劳性能
Fatigue lives of laminates with holes Diameter / mm 12． 36 12． 36 12． 34 6． 38 6． 40 6． 38 6． 38 80 85 90 Stress level / % Fatigue life 71298 65789 17658 32623 29687 35228 397326
1. 3
光滑板试验
1 组光滑板拉拉疲劳试验加载方式为正弦波， 加载 频 率 10Hz， 应 力 比 均 为 0. 1 ， 引伸计跨距为 130mm。一定循环次数后， 通过材料试验机所带的 应变引伸计测量各试件应变， 获得试件的刚度变化 。 状况 试件内部损伤采用超声 C 扫描技术检测。 1 组光滑板试验共选择 70% 、 65% 和 60% 三个 60% 应力 应力水平， 前两个应力水平各取 3 个试件， 水平取 1 个试件。 各试件疲劳寿命见表 3 。 从表中可以看出， 除 T700KF13 试件结果明显偏离被去掉外， 每个应力 试验具有较 水平的光滑板疲劳寿命分散性均较小， 。 T700 T300 好的置信度 由于 碳纤维相比 碳纤维的 延伸率较大， 因而出现大规模的纤维断裂时间点较 迟且偏差小， 这也是 T700 层合板比 T300 层合板疲 劳寿命分散性小的原因之一。
表1 Table 1 Group No. 1 2 3 Diameter D / mm — 12. 5 6. 4 试验件尺寸表 geometry of specimens Length L / mm 230 300 300 Width W / mm 38 50 38 Thickness h / mm 50 50 50
由于具有优越的力学性能， 复合材料在现代航 空航天结构上得到了广泛的应用， 并且越来越多的 应用于飞行器的主承力结构。国际上最新型的大型 787 和 A350 上， 客机 B复合材料占全机结构比重已 经超过了 50% 。结构材料的疲劳性能， 对飞机的可 靠性和安全性起着决定性影响， 因此复合材料疲劳 性能方面的研究对于保证飞机的安全和提高飞机使 用寿命具有重要的意义。 但相对于金属， 复合材料 结构的复杂性使其对其损伤机理和损伤扩展机制的 研究都要复杂困难的多。 从 20 世纪 70 年代末开始， 国内外研究人员开 展了一系列对于复合材料疲劳方面的研究 ， 取得了 。其中， 大量的研究成果 对于目前较为成熟的 T300 型碳纤维增强复合材料的疲劳性能的实验和 寿命预测研究开展较多， 取得了很多有应用价值的 T700 新型纤维增强复合材料得到了 成果。近年来， T700 以其更好 日益增多的应用， 相对于 T300 纤维， 的加工工艺得到的更优秀的拉伸强度， 正逐渐开始 替代 T300 纤维。但对 T700 碳纤复合材料的疲劳性 能方面的研究， 目前仍然还较为缺乏。 本研究对 T700 /9368 复合材料试件进行了拉拉疲劳试验， 对试件刚度衰减和疲劳损伤扩展进行 了初步研究， 并建立了疲劳损伤模型， 对试件的疲劳
复合材料的分层研究
复合材料的分层缺陷引言目前被广泛用于飞机承力构件的纤维增强树脂基复合材料（CFRP）主要是层合板与层合结构。
在层合板的制造过程中，常由于许多不确定的因素，使复合材料结构发生分层、孔隙、气孔等等不同形式的缺陷；同时，复合材料层合板在装配与服役过程中所受到低能冲击很容易引发各种形式的损伤。
由于增强纤维铺设方向的不一致常导致铺层间刚度的不匹配，引发较高的层间应力，而层间应力的主要传递介质是较弱的树脂基体，因此对于复合材料层合板，分层是其主要的损伤形式。
有报导统计，复合材料层合板在加工、装配和使用过程中产生的分层损伤，占缺陷件的50%以上[1]。
分层常存在于结构内部，无法根据表面状态检测出来，并且分层的存在极大地降低了结构的刚度，特别在压缩载荷作用下，由于发生局部屈曲而导致分层扩展，使结构在低于其压缩强度时发生破坏。
在飞机研制与制造过程中，复合材料层合板的分层损伤问题一直是难以解决的结构问题之一，也是影响CFRP 在结构组分中应用的主要限制因素。
因此，如何充分地结合试验测试，利用数值模拟的方法评估分层的许和容限，成为决定飞机结构综合性能的亟待解决的关键问题。
1.1分层产生的原因Pagano 和Schoeppner [2] 根据复合材料构件的形状，将分层产生的原因分为两类。
第一类为曲率构件，工程中常见的曲率构件包括扇形体、管状结构、圆柱形结构、球形结构和压力容器等；第二类为变厚度截面，工程中常见于薄层板与补强件连接区域、自由边界处、粘合连接处及螺栓接合处等。
在上述结构件中，临近的两铺层极易在法向和剪切向应力作用下发生脱胶和形成层间裂纹。
以外，温湿效应、层板制备和服役状态等亦是分层产生的原因。
由于纤维与树脂的热膨胀系数以及吸湿率均存在差异，因此，不同铺层易在固化过程产生不同程度的收缩并在吸收湿气后产生不同程度的膨胀，不同程度的收缩与膨胀所产生的剩余压力是导致分层的源头之一[3，4] 。
在层合板的制备过程中，由于手工铺设质量具有分散性，极易形成富树脂区，进而引发树脂固化时铺层间的收缩程度差异，使层间具有较低的力学特性，极易形成分层[5，6] 。
【2019年整理】复合材料层合板接头疲劳预测方法
复合材料层合板接头疲劳预测方法一、简介先进复合材料是 60 年代中期崛起的一种新型材料，其与金属材料相比具有比强度高、比刚度高、可设计性强等许多优异特性，而减轻飞行器和航空发动机的结构重量一直是设计人员孜孜以求的目标，因此先进复合材料在航空航天飞行器的结构中得到日益广泛地应用，已成为飞行器和航空发动机结构的重要材料之一。
文献[1]认为与金属等一些各向同性材料相比，复合材料具有强度和刚度上的各向异性、内部构造上的不匀性和不连续性等特点。
这些特点致使其疲劳损伤及破坏机理非常复杂。
复合材料破坏形式的多样性和破坏机理的复杂性是它的一个重要特点，这种特点必然会反映到复合材料的连接尤其是机械连接上来。
文献[2]认为对于复合材料，往往在高应力区出现较大规模的损伤，如界面脱胶、基体开裂、分层和纤维断裂等，这些损伤还会相互影响和组合，表现出非常复杂的疲劳破坏行为，很少出现由单一裂纹控制的破坏机理。
图1反映了复合材料与金属材料的损伤特点，从图中可以看出，尽管复合材料初始阶段损伤尺寸比金属材料大，但多种损伤形式和增强纤维的牵制作用使复合材料具有良好的断裂韧性和低的缺口敏感性，因此疲劳寿命比金属材料长，且具有较大的临界损伤尺寸。
此外，复合材料的疲劳损伤是积累的，而金属材料的疲劳损伤破坏是突发性的。
总的来说，复合材料的抗疲劳性能比金属材料好得多。
图1 复合材料与金属材料的疲劳性能比较文献[1]认为在结构设计中，为了提高结构效率，提高结构的整体性能始终是主要的手段之一。
复合材料虽然比金属材料具有较好的结构整体性，但是由于设计、工艺和使用维护等方面的需要或限制，就需要存在一些设计和工艺分离面、维护口盖和多种外挂接口等等。
而这些部位的载荷传递必须有相应的连接方式来解决，所以连接设计在复合材料结构中是必不可少的关键环节。
文献[3]认为飞行器结构有70%以上的破坏都是发生在连接部位。
文献[4]认为结构系统的抗疲劳可靠性设计一直是工程界关注的焦点。
纤维增强复合材料层合板强度与疲劳渐进损伤分析
实验结果与分析
2、疲劳损伤与循环载荷的关系：实验结果表明，在循环载荷作用下，纤维增 强复合材料层合板内部会产生微小裂纹和损伤。随着循环载荷的增加，材料的疲 劳寿命会逐渐降低。
谢谢观看
材料选择
材料选择
在选择纤维增强复合材料时，需要考虑以下因素：
材料选择
1、成本：纤维增强复合材料的价格较高，因此在满足性能要求的前提下，应 选择成本较低的材料。
材料选择
2、工艺：不同的复合材料工艺会对材料的性能产生影响，例如采用不同的纤 维取向和铺设方式会影响材料的强度和疲劳性能。
材料选择
3、性能：纤维增强复合材料的性能取决于增强纤维和基体树脂的种类和性能。 例如，碳纤维具有高强度和高刚度，但价格较高；而玻璃纤维具有成本低、易加 工等优点，但强度和刚度较低。因此，在选择材料时需要综合考虑材料的性能和 成本因素。
实验方法
3、拉伸试验：拉伸试验是测定纤维增强复合材料层合板强度的重要方法。可 以采用哑铃型试样或短梁试样进行拉伸试验，测定层合板的拉伸强度和拉伸模量。
实验方法
4、疲劳试验：疲劳试验是测定纤维增强复合材料层合板疲劳性能的重要方法。 可以采用应力控制或应变控制的方式进行疲劳试验，测定层合板的疲劳寿命和疲 劳极限。在疲劳试验过程中需要对试样的表面进行处理，以减少表面缺陷对试验 结果的影响。
实验方法
实验方法
实验是研究纤维增强复合材料层合板强度与疲劳渐进损伤的重要手段。以下 是实验过程中需要使用的方法：
实验方法
1、纤维含量的测量：纤维含量是影响纤维增强复合材料性能的重要因素。可 以采用化学分析法、质量损失法、显微镜观察法等方法来测量纤维含量。
实验方法
2、层合板的制作：制作纤维增强复合材料层合板需要采用合适的制造工艺， 包括纤维的预处理、树脂的配制、纤维的铺设和层合板的成型等。在制作过程中 需要对各项工艺参数进行严格控制，以保证层合板的质量和性能。
平纹编织复合材料层合板静态压缩与压-压疲劳性能
平纹编织复合材料层合板静态压缩与压-压疲劳性能张铁纯1*, 杨晨晨1, 王 轩1*, 周春苹2（1．中国民航大学 航空工程学院, 天津 300300；2．航空工业济南特种结构研究所 高性能电磁窗航空科技重点实验室, 济南250023）摘要：采用电液伺服疲劳试验机开展玻璃纤维平纹编织复合材料层合板的静态压缩和压-压疲劳性能实验。
应力比为R =10，拟合出S -N 曲线，基于疲劳实验过程中的刚度退化、能量耗散、循环蠕变与循环软化来表征疲劳损伤演化，结合扫描电子显微镜对断口形貌进行观察。
结果表明：试件的条件疲劳极限为静态压缩强度的66.3%；通过双加权最小二乘法拟合的S -N 曲线具有较高可信度；随着循环次数的增加，试件刚度逐渐下降，各峰值载荷下的能量耗散逐渐增加；在循环加载初期，试件表现出强烈循环蠕变现象，高峰值载荷作用下的试件表现出强烈循环软化行为；试件经过循环加载抵抗变形能力得到增强；断口观察到了基体开裂、纤维/基体界面脱粘、纤维断裂和分层四种失效模式；与疲劳断口相比，静态压缩断口表现出较大的分层损伤。
关键词：复合材料；疲劳；S -N 曲线；刚度退化；能量耗散；断口形貌doi ：10.11868/j.issn.1005-5053.2021.000106中图分类号：TB332 文献标识码：A 文章编号：1005-5053(2022)02-0064-09玻璃纤维平纹编织复合材料具有轻质、比强度和比刚度高、透波性好等优点，被广泛应用于航空航天领域，如机载雷达罩、整流罩等部位[1]。
这些结构部位主要受变化的局部空气动力载荷作用，经常处于压-压交变受力状态。
因此，系统研究玻璃纤维平纹编织复合材料的压-压疲劳性能，了解其疲劳损伤规律，对于玻璃纤维平纹编织复合材料在航空航天领域的进一步应用尤为重要。
目前，Wang 等[2]研究了玻璃纤维环氧树脂基复合材料的拉-拉疲劳行为，揭示了不同应力水平下复合材料的疲劳损伤机理。
复合材料的分层研究
复合材料的分层缺陷引言目前被广泛用于飞机承力构件的纤维增强树脂基复合材料（CFRP）主要是层合板与层合结构。
在层合板的制造过程中，常由于许多不确定的因素，使复合材料结构发生分层、孔隙、气孔等等不同形式的缺陷；同时，复合材料层合板在装配与服役过程中所受到低能冲击很容易引发各种形式的损伤。
由于增强纤维铺设方向的不一致常导致铺层间刚度的不匹配，引发较高的层间应力，而层间应力的主要传递介质是较弱的树脂基体，因此对于复合材料层合板，分层是其主要的损伤形式。
有报导统计，复合材料层合板在加工、装配和使用过程中产生的分层损伤，占缺陷件的50%以上[1]。
分层常存在于结构内部，无法根据表面状态检测出来，并且分层的存在极大地降低了结构的刚度，特别在压缩载荷作用下，由于发生局部屈曲而导致分层扩展，使结构在低于其压缩强度时发生破坏。
在飞机研制与制造过程中，复合材料层合板的分层损伤问题一直是难以解决的结构问题之一，也是影响CFRP 在结构组分中应用的主要限制因素。
因此，如何充分地结合试验测试，利用数值模拟的方法评估分层的许和容限，成为决定飞机结构综合性能的亟待解决的关键问题。
1.1 分层产生的原因Pagano 和Schoeppner[2]根据复合材料构件的形状，将分层产生的原因分为两类。
第一类为曲率构件，工程中常见的曲率构件包括扇形体、管状结构、圆柱形结构、球形结构和压力容器等；第二类为变厚度截面，工程中常见于薄层板与补强件连接区域、自由边界处、粘合连接处及螺栓接合处等。
在上述结构件中，临近的两铺层极易在法向和剪切向应力作用下发生脱胶和形成层间裂纹。
以外，温湿效应、层板制备和服役状态等亦是分层产生的原因。
由于纤维与树脂的热膨胀系数以及吸湿率均存在差异，因此，不同铺层易在固化过程产生不同程度的收缩并在吸收湿气后产生不同程度的膨胀，不同程度的收缩与膨胀所产生的剩余压力是导致分层的源头之一[3， 4]。
在层合板的制备过程中，由于手工铺设质量具有分散性，极易形成富树脂区，进而引发树脂固化时铺层间的收缩程度差异，使层间具有较低的力学特性，极易形成分层 [5，6]。
航空复合材料疲劳性能研究
link appraisement刘牧东（1990－）男，博士，工程师。
主要研究方向：直升机结构疲劳和损伤容限设计。
中国直升机设计研究所 结构强度研究室本文针对近年来航空复合材料疲劳性能研究现状，从试验、模型表征和寿命估算三个方面进行归纳和分析，并指出了目前尚未解决、中国科技信息2019年第1期·CHINA SCIENCE AND TECHNOLOGY INFORMATION Jan.2019◎航空航天而在压－压循环载荷作用下，复合材料层合板的剩余强度降低。
方光武等在对2D针刺C/SiC复合材料进行拉－拉疲劳试验，结果表明：2D针刺C/SiC复合材料具有较好的抵抗疲劳能力，随着加载循环次数的增加，其剩余强度先增大后减小。
Schon J根据飞机机翼实测载荷谱进行加载，对碳纤维/环氧树脂基复合材料连接件进行疲劳试验，试验结果表明：低于复合材料疲劳极限的应力循环对试样的疲劳寿命不产生影响，考虑这一因素，滤去载荷谱中的低应力循环能够加快试验进度且保证试验结果的有效性。
Zhang C等试验研究了2.5D－C/SiC复合材料的纵向和横向疲劳性能，发现纵向的疲劳极限是横向的1.5倍，这是由于纵向和横向的纤维束数量不同导致。
在试验的基础上，常采用扫描电镜（SEM）分析复合材料试样断口的微观结构，探寻循环载荷下航空复合材料损伤机理的变化。
冯培锋等对玻璃纤维和碳纤维增强复合材料层合板进行断口分析，发现在不同的应力水平加载下试样的损伤机理明显不同：在低应力水平加载下，试样断裂失效前出现大量的疲劳损伤，而在高应力水平下，试样经历的疲劳损伤较少。
Pandita SD和Verpoest I对平面编织和针织纤维复合材料的断口分析显示：平面编织纤维复合材料的疲劳失效形式与加载方向有关，其中轴向加载下以纤维失效为主，而偏轴加载下以基体失效为主；平面针织纤维复合材料的疲劳裂纹均在与载荷方向垂直的织物处萌生，之后沿着针织方向进行扩展。
竹木复合层合板抗疲劳性能的实验研究
第34卷 第4期2010年7月南京林业大学学报(自然科学版)Journa l o fN anji n g Forestry Un i v ersity (Natural Sc ience Ed ition)V o.l 34,N o .4Ju.l ,2010htt p ://www.n l dxb .com收稿日期:2009-10-15 修回日期:2010-04-26 基金项目:国家高技术研究发展计划(2002AA245171)作者简介:张晓冬(1962)),副教授。
E-m a i :l z h angxiaodong @n jf u.co 。
引文格式:张晓冬,程秀才,班磊.竹木复合层合板抗疲劳性能的实验研究[J].南京林业大学学报:自然科学版,2010,34(4):42-44.竹木复合层合板抗疲劳性能的实验研究张晓冬1,程秀才2,班 磊1(1.南京林业大学竹材工程研究中心,江苏 南京 210037;2.南京市产品质量监督检验院,江苏 南京 210028)摘要:为了使竹木复合层合板能够更好地应用于公交车底板,对该产品进行了50万次动态弯曲、45万次动态扭转和3000km 可靠性路面疲劳试验测试,观测板材的力学损耗及受破坏情况,并且对经疲劳试验后的产品进行了弯曲力学性能测试。
结果表明:经过50万次弯曲试验后,板材的各项弯曲力学性能保留率均在90%以上;45万次扭转试验后各项弯曲力学性能保留率在85%以上;模拟装载进行3000k m 可靠性路面试验后各项弯曲力学性能保留率在80%以上。
关键词:竹木复合层合板;疲劳实验;弯曲强度;弯曲模量中图分类号:S781 文献标志码:A 文章编号:1000-2006(2010)04-0042-03Study on ant-i fatigue perfor m ance of ba mboo /w ood co m posited panelZ HANG X iao -dong 1,C HENG X i u -ca i 2,B AN Le i1(1.B a mboo Eng i nee ri ng R esearch C entre o fN an ji ng F orestry U n i versity ,N anji ng 210037,Chi na ;2.N an jing Institute o f Superv ision &T esti ng on P roduct Q uality ,N anji ng 210028,Ch i na)Abstrac t :In order to get t he be tter usag e o f ba m boo /wood composited pane l for bus fl oo r ,a ser i es o f performance tests for the co m po sited pane l inc l udi ng 500000ti m es dynam ic bending ,450000ti m es dyna m i c to rs i on ,and 3000km re lia -b l e runni ng w ere ca rried out f o r observ ing its mechan i ca l l o ss and da m age sta t us .T ests resu lts i ndicated that the bendi ng streng t h o f the composited pane l cou l d still re m a i n mo re t han 90%,85%and 80%,respecti ve l y afte r the aforesa i d dyna m ic bend i ng ,dyna m i c torsi on and reli able runn i ng .K ey word s :ba mboo /w ood composited pane;l fa ti gue test ;bendi ng strength ;bendi ng modu l us竹木复合材料作为一种新型的结构用材,已成为世界人造板工业发展的新趋向,其用途已由生产家具、室内装饰材料扩展到室外要求较高的建筑业模板、环境复杂的汽车底板、船舶运输的集装箱底板等。
复合材料层合板壳结构分析理论研究进展
复合材料层合板壳结构分析理论研究进展目录一、内容概括 (2)二、复合材料的概述与性质特点 (3)1. 复合材料的定义和分类 (4)2. 复合材料的性能特点与优势 (5)3. 常见复合材料简介及应用领域 (6)三、层合板壳结构分析理论 (8)1. 层合板基本理论概述 (9)2. 板壳结构力学分析模型建立 (11)3. 层合板壳结构的应力与应变分析 (12)四、复合材料层合板壳结构分析理论的研究进展 (13)1. 研究现状与发展趋势 (15)2. 国内外研究进展比较 (17)3. 关键技术问题及挑战 (18)五、复合材料层合板壳结构分析理论的应用研究 (19)1. 在航空航天领域的应用研究 (21)2. 在交通运输领域的应用研究 (22)3. 在建筑及桥梁工程领域的应用研究 (24)4. 其他应用领域及案例分析 (24)六、复合材料层合板壳结构分析理论的研究方法与技术手段 (26)1. 实验研究方法与实验设备技术介绍 (28)2. 数值模拟技术与软件应用介绍 (29)3. 理论与实践相结合的教学模式探索与创新研究技术方向与研究热点前沿介绍30一、内容概括复合材料层合板壳结构的分类与特点：介绍复合材料层合板壳结构的常见类型，如平面层合板、曲面层合板等，以及它们的基本结构特点和性能参数。
结构分析方法：探讨用于复合材料层合板壳结构分析的理论方法，包括弹性力学、塑性力学、非线性动力学等，以及这些方法在实际工程中的应用和局限性。
结构优化设计：研究复合材料层合板壳结构的优化设计方法，包括有限元分析(FEA)、有限差分法(FD)、遗传算法(GA)等，以提高结构的强度、刚度和稳定性。
结构损伤与修复：针对复合材料层合板壳结构在使用过程中可能出现的损伤问题，研究损伤检测、损伤评价和损伤修复的方法和技术。
结构耐久性与可靠性：分析复合材料层合板壳结构的耐久性和可靠性问题，包括长期疲劳寿命、蠕变性能、热稳定性等方面的影响因素和评价指标。
复合材料层合板冲击后疲劳寿命试验研究与数值模拟
复合材料层合板冲击后疲劳寿命试验研究与数值模拟任鹏;夏峰【摘要】通过对复合材料典型层合板进行落锤冲击试验引入冲击损伤,并对冲击后的复合材料层合板进行不同载荷水平的压-压疲劳试验,得到了不同疲劳载荷作用下层合板损伤扩展规律及疲劳寿命.建立了冲击后层合板疲劳寿命有限元数值计算模型,对层合板进行冲击仿真,并利用有限元软件用户子程序编程,将冲击后计算所得损伤分布结果设置为层合板压—压疲劳寿命计算的起始状态,从而获得层合板在不同疲劳载荷水平下的损伤扩展结果及压—压疲劳寿命数值仿真结果.将试验与有限元数值计算疲劳寿命结果绘制了S-N曲线,通过对比验证了计算结果的准确性,形成一套复合材料层合板冲击后疲劳寿命预测数值计算模型.【期刊名称】《工程与试验》【年(卷),期】2019(059)002【总页数】4页(P7-9,11)【关键词】复合材料层合板;冲击后疲劳寿命;损伤扩展;数值计算【作者】任鹏;夏峰【作者单位】中国飞机强度研究所,全尺寸飞机结构静力 / 疲劳航空科技重点实验室,陕西西安 710065;中国飞机强度研究所,全尺寸飞机结构静力 / 疲劳航空科技重点实验室,陕西西安 710065【正文语种】中文【中图分类】O346.21 引言复合材料与其他金属等材料相比，因为其具有比强度高，比刚度大，可设计性好等诸多优点，广泛地应用于航空、航天、船舶、汽车、建筑、能源、交通等各种领域[1-4]。
目前，复合材料结构在航空领域所使用的范围越来越大。
飞机设计中，复合材料在结构设计中所使用的比例逐渐增大。
由于复合材料相比于其他材料具有重量轻的优点，在飞机结构减重方面具有很大优势。
飞机结构的复合材料在使用过程中，不可避免地受到沙石、冰雹、鸟撞等外界冲击的影响，产生冲击损伤。
上述冲击损伤导致复合材料剩余强度大幅下降，使疲劳寿命及损伤破坏模式发生变化，严重影响飞机使用安全[5]。
复合材料层合板的损伤过程具有一定的复杂性，特别是在疲劳循环载荷作用下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复合材料层合板分层疲劳性能研究进展
发表时间：2019-03-13T16:03:02.393Z 来源：《中国西部科技》2019年第2期作者：陈春露单鹏宇[导读] 介绍了近年来复合材料层合板分层疲劳模型、数值模拟、以及Ⅰ型Ⅱ型和混合型分层疲劳性能试验的研究进展，并对复合材料层合板分层疲劳性能进一步的研究进行了展望。
哈尔滨玻璃钢研究院有限公司复合材料层合板具有比强度高、比刚度大、抗疲劳性能好等一系列优点，能满足飞机结构重量轻、寿命长和可靠性高等特殊技术要求，已广泛应用于各航天航空领域。
与此同时，许多和复合材料有关的问题逐渐凸显出来，如疲劳和耐久性，以及疲劳下的裂纹扩展及由
此引起的分层现象。
由于复合材料层合板在工作中经常受到交变载荷的作用，所以对于层合板的疲劳研究，人们给予越来越多的关注[1]，层合板的疲劳性能对复合材料的损伤容限设计、耐久性设计等有重要的意义。
1传统疲劳模型
传统的疲劳模型，如剩余刚度模型[2、3、5]、剩余强度模型[3、4]和疲劳寿命模型[6-11]，是通过建立材料结构的S-N曲线来估算材料结构的疲劳可靠性。
这类宏观模型作为设计工具，已广泛应用于工程结构。
但是，宏观模型的估算结果通常是保守的，并且不能够建立损伤和循环数间的关系。
2分层疲劳模型
研究疲劳损伤扩展问题最著名的，也是最为广泛应用的是Paris法则。
该法则将疲劳裂纹扩展速率与能量释放率和模式比联系起来。
3 模拟
F.Shen[12]等采用虚拟裂纹闭合技术使用三维有限元模型模拟了含不同厚度圆形分层的编织和非编织复合材料的分层，计算了分层前缘应变能量释放率分布和分层前缘随循环次数的增长，并讨论了对称和非对称边界的情况，结果显示：纤维排布方向对局部应变能释放率分布有很大的影响；为节省计算时间普遍采用的四分之一模型由于边界作用会带来一定的误差。
S.C.Pradhan和T.E.Tay[13]采用三维有限元单元用ABAQUS软件模拟了中间带圆孔的聚四氟乙烯分层对碳纤维编织复合材料在压缩疲劳载荷下应变能释放率随分层前缘的变化，并用超声C扫描仪确定分层的扩展状态。
模拟与实验结果显示良好的吻合。
4三种不同类型试验研究4.1Ⅰ型和Ⅱ型
5结论及展望
TE Tay[18]曾对1990-2001年的层合板分层疲劳断裂的描述和分析的发展进行了回顾。
本文对近年各种分层疲劳扩展的模型、数值模拟、Ⅰ型II型和混合型分层疲劳试验的研究进展进行了总结。
由于不同的铺层形式、成型工艺、固化制度、载荷条件和环境等因素，会导致不同的分层疲劳的过程、机制和性能。
现有的各种研究对于各种影响分层疲劳性能的因素并没有十分周全的考虑，很多只是对于实验结果的半经验拟合。
提出包含各种影响因素的分层疲劳模型，发展更符合实际的层间单元模型，以及对分层疲劳微观机制的进一步研究，是未来分层疲劳研究的主要方向。
参考文献
[1] 张培新. 复合材料层压板层间应力分析和疲劳寿命估算[D].西北工业大学硕士学位论文，2005.
[2] 翟红军,姚卫星. 纤维增强树脂基复合材料的疲劳剩余刚度研究进展[J]. 力学进展, 2002, 32 (1): 69-80.
[3] 王小玲. 含损伤复合材料层合板疲劳特性研究[D]. 中国民航大学硕士学位论文, 2009.
[4] 魏巍, 邓忠民. 含分层损伤的复合材料层合板剩余强度的研究[N]. 材料研究学报, 2007, (21): 373-375.
[5] 蒋咏秋. 复合材料由于损伤导致刚度降得估算. 西安交通大学学报[N], 1990, 24 (6): 15-19.
[6] 徐颖. 复合材料层合板冲击损伤及冲击后疲劳寿命研究[D]. 南京航空航天大学博士学位论文, 2007.
[7] 诸强, 杨智春, 张开达. 一种计及分层效应的复合材料层合板疲劳寿命计算方法[N]. 西北工业大学学报, 2005, 23 (6）: 708-712.
[8] 陈群志, 关志东等. 分层缺陷对复合材料结构疲劳寿命影响研究[J]. 机械强度, 2004, 26 (S): 121-123.
[9] 张培新. 复合材料层压板层间应力分析和疲劳寿命估算[D]. 西北工业大学硕士学位论文, 2005.
[10] 董兴建, 李亚智, 孟光等. 复合材料层压板疲劳寿命预测方法[N]. 上海交通大学学报, 2004, 38 (10）: 1748-1752.
[11] 董兴建. 复合材料层压板疲劳寿命预测方法研究[D]. 西北工业大学硕士学位论文, 2002.
[12] F.Shen, K.H.Lee, T.E.Tay. Modeling delamination growth in laminated composites[J]. Composites Science and Technology, 2001, (61): 1239-1251.
[13] S.C.Pradhan, T.E.Tay. Three-dimensional finite element modelling of delamination growth in notched composite laminates under compression loading[J].. Engineering Fracture Mechanics, 1998, 60 (2): 157-171.
[14] A Argüelles, J.Vi?a, A.F.Canteli, A.Lopez. Influence of the Matrix Type on the Mode I Fracture of Carbon-Epoxy Composites Under Dynamic Delamination[J]. Experimental Mechanics, 2010.
[15] M. Beghini, L.Bertini, P.Forte. Experimental investigation on the influence of crack front to fiber orientation on fatigue delamination growth rate under mode II[J] . Composites Science and Technology, 2006, (66): 240-247.
[16] M.Kenane, M.L.Benzeggagh. Mixed-mode delamination fracture toughness of unidirectional glass/epoxy composites under fatigue loading[J]. Composites Science and Technology, 1997, (57): 597-605.
[17] N.Blanco etc. Mixed-mode delamination growth in carbon-fibre composite laminates under cyclic loading[J]. International Journal of Solids and Structures, 2004, (41): 4219-4235.
[18] TE Tay. Characterization and analysis of delamination fracture in composites: An overview of developments from 1990 to 2001[J]. Appl Mech Rev, 2003, 56 (1): 1-32.。
