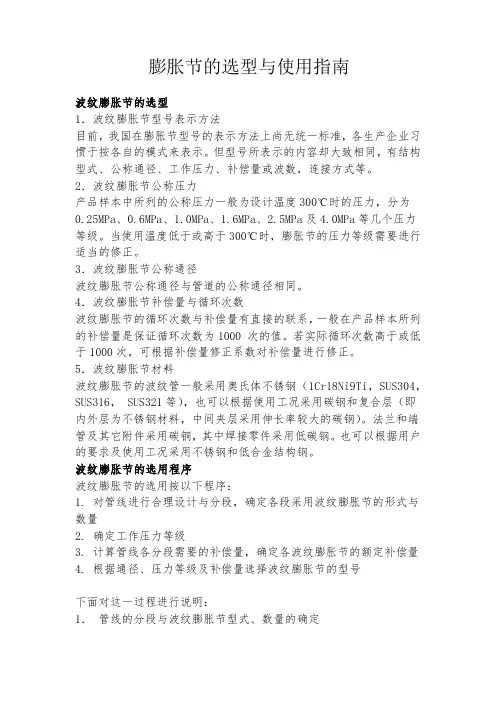

膨胀节的选型与使用指南波纹膨胀节的选型1．波纹膨胀节型号表示方法目前，我国在膨胀节型号的表示方法上尚无统一标准，各生产企业习惯于按各自的模式来表示。
但型号所表示的内容却大致相同，有结构型式、公称通径、工作压力、补偿量或波数，连接方式等。
2．波纹膨胀节公称压力产品样本中所列的公称压力一般为设计温度300℃时的压力，分为0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa及4.0MPa等几个压力等级。
当使用温度低于或高于300℃时，膨胀节的压力等级需要进行适当的修正。
3．波纹膨胀节公称通径波纹膨胀节公称通径与管道的公称通径相同。
4．波纹膨胀节补偿量与循环次数波纹膨胀节的循环次数与补偿量有直接的联系，一般在产品样本所列的补偿量是保证循环次数为1000 次的值。
若实际循环次数高于或低于1000次，可根据补偿量修正系数对补偿量进行修正。
5．波纹膨胀节材料波纹膨胀节的波纹管一般采用奥氏体不锈钢（1Cr18Ni9Ti，SUS304，SUS316， SUS321等），也可以根据使用工况采用碳钢和复合层（即内外层为不锈钢材料，中间夹层采用伸长率较大的碳钢）。
法兰和端管及其它附件采用碳铜，其中焊接零件采用低碳钢。
也可以根据用户的要求及使用工况采用不锈钢和低合金结构钢。
波纹膨胀节的选用程序波纹膨胀节的选用按以下程序：1. 对管线进行合理设计与分段，确定各段采用波纹膨胀节的形式与数量2. 确定工作压力等级3. 计算管线各分段需要的补偿量，确定各波纹膨胀节的额定补偿量4. 根据通径、压力等级及补偿量选择波纹膨胀节的型号下面对这一过程进行说明：1．管线的分段与波纹膨胀节型式、数量的确定不论多么复杂的管线，均可以通过架设管架的方法将管线简化为一定数量的、形状比较简单的典型管段，如直线管段、L 形管段、Z 形管段等。
这些管段的位移均可用不同类型的波纹膨胀节来补偿。
一般直线管段采用轴向膨胀节；L 形管段、Z形管段采用横向型或由角向型组成的复式铰链型（或三铰链系统）膨胀节；而空间Z形管段则采用大拉杆式或由万向角向型组成的万向横向型（或万向三铰链系统）膨胀节。
膨胀节参考文档共38页文档
▪
