高速信号测试基础知识
高速数字信号的眼图和抖动测量
Total Jitter (TJ)
Data-Uncorrelated
Deterministic Jitter (DJ) Periodic Jitter (PJ) Sub Rate Jitter (SRJ)
Random Jitter (RJ)
Data Dependent Jitter (DDJ) Inter-symbol Interference (ISI)
高速数字信号的 眼图和抖动测量技术
安捷伦客户培训专用教材©
V 1.0
1
数字信号的眼图
• 数字信号的眼图包含丰富的信息，体现数字信号的整体特征，能够很好的 评估数字信号的品质，因而数字信号眼图分析是数字系统信号完整性分析 的关键之一。 • 眼图实际上是一系列数字信号的不同码型按一定的规律在示波器屏幕上累 积显示的结果。
• PLL（锁相环路）
• 模拟链路接收端通过硬件PLL恢复时钟后看到的抖动成分
• 外时钟恢复
• 被测信号没有使用嵌入式时钟而是具有显性时钟信号
• 特殊方式
• 实例：PCI Express时钟恢复方式
安捷伦客户培训专用教材©
V 1.0
17
PLL带宽对抖动测量的影响
抖动传递函数JTF：恢复时钟中的抖动与输入信号中抖动之比
V 1.0
14
Bathtub曲线
• Bathtub曲线的中部大部分地 受到Rj的影响 • 靠向眼睛交叉点较大地受到Dj 影响 • 在既定的BER水平下，Dj的PkPk值与Rj的标准偏差值影响眼 睛的张开度
安捷伦客户培训专用教材©
V 1.0
15
为什么需要时钟恢复
数字信号的很多测试测量都需要时钟信息
高速信号测试基础知识(去加重预加重)分解课件
对未来高速信号测试技术发展的展望
更高速度的信号测试
随着科技的不断发展，未来的高速信号测试技术将会向着更高速度的方向发展。这需要我 们不断探索新的技术手段，提高信号的传输速度和稳定性，以满足不断增长的数据传输需 求。
更广泛的信号测试应用
高速信号测试技术的应用范围将会越来越广泛，不仅局限于通信领域，还将涉及到其他领 域如医疗、航空航天等。这需要我们不断拓展高速信号测试技术的应用领域，以满足不同 行业的需求。
去加重与预加重技术在高速信号测试中的未来发展趋势
更高的测试速度
随着信号传输速率的不断 提高，去加重和预加重技 术将不断优化以提高测试 速度。
更Байду номын сангаас泛的适用范围
随着技术的不断发展，去 加重和预加重技术将应用 于更多领域，如生物医学 工程、航空航天等。
更精确的参数调整
未来去加重和预加重技术 将实现更精确的参数调整 ，以满足不同测试需求和 提高测试精度。
预加重技术的应用场 景
预加重技术广泛应用于通信、广播、 电视、音频等领域。在通信领域中， 预加重技术可以用于提高数字信号的 传输质量和可靠性；在广播、电视领 域中，预加重技术可以用于改善图像 和声音的质量；在音频领域中，预加 重技术可以用于降低音频信号的失真 度。
04
CATALOGUE
去加重与预加重技术在高速信 号测试中的应用
去加重技术的优缺点与应用场景
总结词
去加重技术的优点在于能够提高信号的传输质量和稳定性，减小信号的畸变和失真，适 用于高速数字信号传输和长距离传输。然而，去加重技术也存在一些缺点，如可能会引
入额外的噪声和计算复杂度较高。
详细描述
在高速数字信号传输中，由于信号的传输速率较高，信号在传输过程中容易产生畸变和 失真，影响信号的质量和稳定性。因此，去加重技术被广泛应用于高速数字信号传输中 ，如光纤通信、数字电视信号传输等。此外，在长距离传输中，由于信号的衰减和畸变

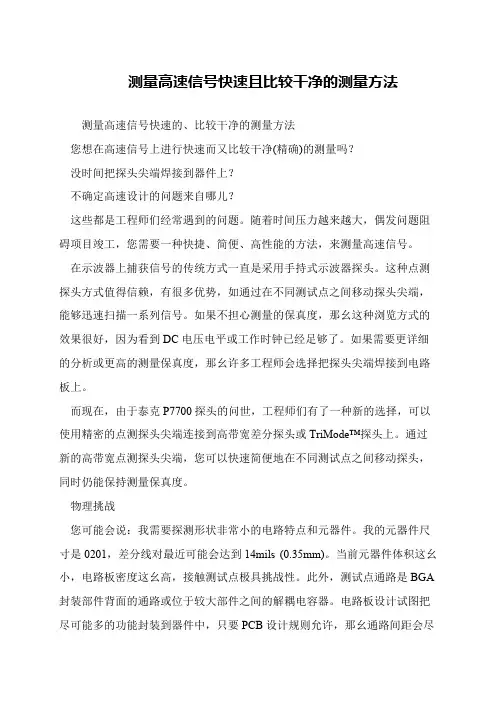

测量高速信号快速且比较干净的测量方法
测量高速信号快速且比较干净的测量方法
测量高速信号快速的、比较干净的测量方法
您想在高速信号上进行快速而又比较干净(精确)的测量吗？
没时间把探头尖端焊接到器件上？
不确定高速设计的问题来自哪儿？
这些都是工程师们经常遇到的问题。
随着时间压力越来越大，偶发问题阻碍项目竣工，您需要一种快捷、简便、高性能的方法，来测量高速信号。
在示波器上捕获信号的传统方式一直是采用手持式示波器探头。
这种点测探头方式值得信赖，有很多优势，如通过在不同测试点之间移动探头尖端，能够迅速扫描一系列信号。
如果不担心测量的保真度，那幺这种浏览方式的效果很好，因为看到DC电压电平或工作时钟已经足够了。
如果需要更详细的分析或更高的测量保真度，那幺许多工程师会选择把探头尖端焊接到电路板上。
而现在，由于泰克P7700探头的问世，工程师们有了一种新的选择，可以使用精密的点测探头尖端连接到高带宽差分探头或TriMode™探头上。
通过新的高带宽点测探头尖端，您可以快速简便地在不同测试点之间移动探头，同时仍能保持测量保真度。
物理挑战
您可能会说：我需要探测形状非常小的电路特点和元器件。
我的元器件尺寸是0201，差分线对最近可能会达到14mils (0.35mm)。
当前元器件体积这幺小，电路板密度这幺高，接触测试点极具挑战性。
此外，测试点通路是BGA 封装部件背面的通路或位于较大部件之间的解耦电容器。
电路板设计试图把尽可能多的功能封装到器件中，只要PCB设计规则允许，那幺通路间距会尽。
高速信号常见问题分析
高速信号常见问题分析（一）----一个25MHZ时钟信号的单调性问题测试分析美国力科公司上海代表处胡为东【摘要】本文结合实际测试中遇到的时钟信号回沟问题介绍了高速信号的概念，进一步阐述了高速信号与高频信号的区别，分析了25MHZ时钟信号沿上的回沟等细节的测试准确度问题，并给出了高速信号测试时合理选择示波器的一些建议。
【关键词】高速信号示波器时钟回沟带宽采样率一、问题的提出下图1为一个25MHZ 时钟信号的测试结果截图：图1 使用一个1G带宽、10GS/S的示波器测试一个25M的时钟信号的频率、上升时间等测试结果测得上升时间为485ps，时钟频率为25MHZ左右。
从这个测试结果图上我们并不能看出什么问题来，时钟频率的偏差也很小。
对于时钟信号，我们通常是使用其上升沿或者下降沿的中间电平位置来采样数据，因此时钟信号上升沿或者下降沿的单调性就显得非常重要。
下图2为该时钟上升沿的细节，从该图上我们可以清楚的看到示波器对该信号的采样点位置及采样点个数。
图2 使用一个1G带宽、10GS/S的示波器测试一个25M的时钟上升沿的测试结果从图2上我们可以看到波形上升沿比较平滑，单调性很好。
那么如果我们用一个更高带宽、更高采样率的示波器来测这个时钟会有什么样的变化呢？下图3为用一个6G带宽的示波器，20GS/s采样率去测量该时钟信号，我们发现在该时钟信号的上升沿的中点位置处明显有一个回沟，说明事实上该时钟信号的上升沿是非完全单调的！图3使用一个6G带宽、20GS/S的示波器测试一个25M的时钟上升沿的测试结果那么到底是由于示波器带宽的原因还是由于示波器采样率的原因导致该时钟信号在1G带宽的示波器上和6G带宽的示波器上测试结果的差异呢？下图4为用一个6G带宽的示波器，10GS/s采样率去测量该时钟信号的测试结果图：图4 使用一个6G带宽、10GS/S的示波器测试一个25M的时钟上升沿的测试结果从图4中我们可以看到，波形的回沟已经变得很不明显，和1G带宽，10GS/s 采样率的示波器测得的结果很类似，另外我们还将6GHZ带宽的示波器带宽限制到了1GHZ ,当使用10Gs/s的采样率的时候，上升沿上看不到回沟；当使用20Gs/s 的采样率的时候，能够看到回沟，通过分析比较我们应该可以认为该时钟信号的非单调边沿未能准确测试主要原因应该是示波器采样率不足，示波器带宽也可能有一定的影响，但是影响应该很小。
高速信号
高速信号:通常我们定义，一个信号边沿的上升时间如果小于等于4~6 倍的信号传输延时，则认为该信号是高速信号，对该信号的分析要引入传输线理论，而该信号的设计也要考虑信号完整性问题。
如对于一个10MHz 的信号，假设其边沿的上升时间为1ns，而常见的FR- 4 基材的PCB 的表层走线的传输速度为180ps/inch。
可以推算，如果该信号从源端到宿端的走线长度超过了28000mil，就必须作为高速信号对待了。
阻抗不匹配可能带来的问题阻抗不匹配可能引起很多信号质量问题，最常见的包括过冲、振荡、台阶、回沟等。
这些信号质量问题可能会给电路的可靠工作埋下隐患甚至导致系统完全失效。
（1）过冲过冲多是由于驱动太强或匹配不足而导致，过冲的幅度如果超过了芯片允许的最大输入电压，则会对芯片造成损伤，导致器件寿命大大降低。
（2）振荡振荡多是由于传输线上电感量太大或阻抗不匹配而引起多次反射造成的。
如果振荡的幅度太大同样会对器件寿命造成损伤，同时，振荡会使系统的EMC 性能劣化。
另外，如果振荡的幅度超过了信号的判决电平，则会造成错误判决。
（3）台阶产生台阶的可能原因是匹配电阻过大，台阶如果出现在阈值电平附近可能会导致错误判决。
（4）回沟产生回沟的原因可能是匹配电阻过大或串扰。
回沟也会导致错误判决，而且，如果时钟信号在阈值电平附近出现回沟，则可能导致时序电路两次触发。
阻抗匹配端接策略（1）使负载阻抗与传输线阻抗匹配，即并行端接；（2）使源阻抗与传输线阻抗匹配，即串行端接。
如果负载反射系数或源反射系数二者任一为零，反射将被消除.一般应采用并行端接,因其是在信号能量反射回源端之前在负载端消除反射,这样可以减少噪声、电磁干扰以及射频干扰。
但是串行端接比较简单，应用也很广泛。
并行端接并行端接主要是在尽量靠近负载端的位置加上拉或下拉阻抗以实现终端的阻抗匹配，根据不同的应用环境，并行端接又可分为以下几种类型：①简单的并行端接②戴维宁（Thevenin）并行端接③主动并行端接④并行AC 端接⑤二极管并行端接串行端接串行端接是通过在尽量靠近源端的位置串行插入一个电阻（典型阻值10Ω到75Ω）到传输线中来实现的。

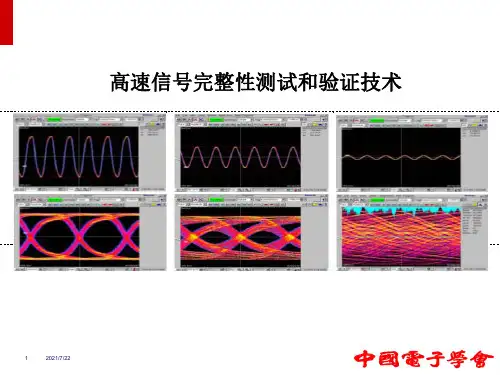

信号完整性测试
5
2021/7/22
测试能帮我们做些什么？
▪ 验证
–验证我们的硬件设计是否符合设计要求 –验证我们的信号质量是否达到设计要求：波形，时序，电源 –验证仿真结果和实测结果的一致性：波形，时序，电源 –验证模型的准确性
▪ 调试
–调试的目的：发现问题，解决问题 –问题是否是硬件设计的问题？ –问题是否是器件的原因：驱动能力？模型？ –问题是否是布局布线的问题：拓扑？端接？阻抗？走线长度？串扰？
▪ 高速电路常见测试问题和调试技巧
▪ 衡量高速信号质量的重要手段和方法：眼图和抖动测试与分析
▪ 高速互连的阻抗测试与分析
3
2021/7/22
