仪表系统概述
飞行参数 飞机的姿态、高度信息、速度信息等
主要显示内容
导航信息 导航参数和飞行计划等 故障信息
EFIS的基本组成
：显 示 组 件 （ D U ） 、 显 示 计 算 机 和 相 应 的 控 制 面 板
不同型号的飞机，所选装电子 飞行仪表系统的厂家不同，部 件的名称不同，基本功能相同
在现代的大型飞机上，所有EFIS和EICAS或 ECAM功能都由
由多个余度的计算机来驱动 机组可以通过相应的控制面 板来控制它们的显示与转换
仪表系统概述
(EFIS)
综合电子仪表系统的
，综合的彩色电子显示系统
仪表系统概述
(EFIS) 综合的彩色电子显示系统，提供最重要的飞行信息
电子飞行仪表系统 (EFIS)
独立式的机电式地平仪 航道罗盘 电动高度表 马赫一空速表 其他机电式仪表
音响警告部件
EICAS与ECAM
EICAS计算机
EICAS计算机控制中央警告系统的所有功能 收集、处理并格式化发动机和飞机系统数据
产生警告信息和系统概况显示，并控制警告灯和音响警告
EICAS与ECAM
EICAS计算机
存储信息 提供维护信息和维护参考数据
对系统本身进行自检
EICAS本组成
✓ 机长和副驾驶 ✓ 提供系统工作方式和显 示方式的控制以及 ✓ 控制面板的型号略有不同，
EFIS的基本组成
人工控制
每个显示器都
自动控制
EFIS的基本组成
人工控制
✓ 由面板上的亮度
来完成
✓ 导航显示的人工控制旋钮与主飞行 同
✓ 有内、外两个旋钮，外 旋 钮 控制显示器的亮 度 ，内 旋 钮 单独控制
直升机结构与系统--仪表和电子系统 ppt课件
向仪表和指引仪表。
• 大气数据系统仪表有高度表、升降速度表、指示空速表、大气静温表和空气总温表等； • 姿态系统仪表有地平仪、转弯仪和侧滑仪等； • 航向系统仪表有磁罗盘、陀螺罗盘和陀螺磁罗盘等； • 指引系统仪表有姿态指引仪、水平指引仪等。
发动机仪表
➢ 位于中央仪表板上， ➢ 发动机仪表是指发动机工作系统中的各种参数测量仪表，如转速表、扭矩表、排气温度表、
✓ 此时的仪表称为远读式仪表，如远读式磁罗盘、远读式地平仪等。 • 所谓“远读”是指仪表的传感器和指示器没有装在同一个表壳内，它们之间的控制关系是通 过电信号的传输实现的，因相距较远，故称为远读式仪表。
✓ 优点：用电气传输代替机械传动，可以提高仪表的反应速度、准确度和传输距离。将仪表的指示部 分与其他部分分开，使仪表板上的仪表体积大为缩小，改变了因仪表数量增多而出现的仪表板拥挤 状况。另外，仪表的敏感元件远离驾驶舱，减少了干扰，提高了敏感元件的测量精度。
（2）气压探头电气检查 ①检查完探头气密性后，需按照以下程序检查加热丝的绝缘电阻：使用500V兆欧表，将兆欧 表的一个表笔连接加热丝，另一表笔连接管道探头的金属部分，接通兆欧表，最小读数为 20MΩ。 ②断开兆欧表，然后把安培表串联到加热管路，使系统提供正常电压。 ③接通供电电路，注意工作电流会使探头很热，不能用手触摸。记录电流大小计算加热丝的 功率。断开电源，断开供电电路，并重新连接兆欧表。 ④兆欧表立即工作，最小读数为 20MΩ。
这些系统可以给飞行员提供选择的机会。
《直升机结构与系统》第七章 仪表和电子系统
加热
➢ 在直升机飞行中，气压管或空速管可能会结冰，它会干扰气体的流动，当全压或静压管完全堵 塞时，将导致全静压系统不能测量出正确的压力值。
➢ 加热丝安装于空速管前沿末端，加热可以防止整个空速管表面结冰。
• 大气数据系统仪表有高度表、升降速度表、指示空速表、大气静温表和空气总温表等； • 姿态系统仪表有地平仪、转弯仪和侧滑仪等； • 航向系统仪表有磁罗盘、陀螺罗盘和陀螺磁罗盘等； • 指引系统仪表有姿态指引仪、水平指引仪等。
发动机仪表
➢ 位于中央仪表板上， ➢ 发动机仪表是指发动机工作系统中的各种参数测量仪表，如转速表、扭矩表、排气温度表、
✓ 此时的仪表称为远读式仪表，如远读式磁罗盘、远读式地平仪等。 • 所谓“远读”是指仪表的传感器和指示器没有装在同一个表壳内，它们之间的控制关系是通 过电信号的传输实现的，因相距较远，故称为远读式仪表。
✓ 优点：用电气传输代替机械传动，可以提高仪表的反应速度、准确度和传输距离。将仪表的指示部 分与其他部分分开，使仪表板上的仪表体积大为缩小，改变了因仪表数量增多而出现的仪表板拥挤 状况。另外，仪表的敏感元件远离驾驶舱，减少了干扰，提高了敏感元件的测量精度。
（2）气压探头电气检查 ①检查完探头气密性后，需按照以下程序检查加热丝的绝缘电阻：使用500V兆欧表，将兆欧 表的一个表笔连接加热丝，另一表笔连接管道探头的金属部分，接通兆欧表，最小读数为 20MΩ。 ②断开兆欧表，然后把安培表串联到加热管路，使系统提供正常电压。 ③接通供电电路，注意工作电流会使探头很热，不能用手触摸。记录电流大小计算加热丝的 功率。断开电源，断开供电电路，并重新连接兆欧表。 ④兆欧表立即工作，最小读数为 20MΩ。
这些系统可以给飞行员提供选择的机会。
《直升机结构与系统》第七章 仪表和电子系统
加热
➢ 在直升机飞行中，气压管或空速管可能会结冰，它会干扰气体的流动，当全压或静压管完全堵 塞时，将导致全静压系统不能测量出正确的压力值。
➢ 加热丝安装于空速管前沿末端，加热可以防止整个空速管表面结冰。
仪表飞行课程PPT课件
机使用相同的气压标准来发送数据。ATC 设备调整显示的高
度来补偿当地气压差，从而保证显示目标的正确高度。91
部要求应答机发送的高度误差应在仪表指示高度125 英尺范
围内。
.
17
1.3.5 减少的最小垂直间隔（RVSM）
低于 31000 英尺，飞行高度之间必须保持至少1000 英尺间隔。飞行高度层 （FL）通常从18000 英尺开始，该位置气压值为1013.25 百帕或者更大。所 有飞机在18000 英尺或者更高时使用标准高度表调定值1013.25 百帕，高度 也使用标准用语即飞行高度层FL。FL180 到FL290 之间，两飞机之间的最低 高度间隔为1000 英尺。但是，对于在FL290 以上进行飞行时（由于飞机的 设备以及报告能力，潜在的误差）ATC 使用2000 英尺的间隔。
当使用低温误差表时，高度误差与报告点标高之上的高度以及报告点温度成正比。对于 IFR 进近程序，报告点标高假设为机场标高。飞行员必须明白，修正基于报告点温度，不 是飞机在当前高度所遵守的温度，高度方面以报告点之上的高度为准而不是标注的IFR 高 度。
.
14
为了看清楚如何使用修正，注意：机场标高496 英尺机场温度 零下 50 摄氏度IFR 进近图提供以 下数据：
面的实际高度低于在标准温度条件下指示50.00 英尺的高度，因此飞
10
机的实际高度也就比相对较热的标准温度条件下的高度低。
.
11
1.3.1.5 寒冷天气条件下高度表的误差
在国际标准大气（ISA）条件下，正确校准后的气压式高度表指示的 是在平均海平面（MSL）之上的真实高度。非标准气压条件下应使用 当地修正气压来进行校准。如果当时温度高于ISA，真实高度将高于 指示高度，如果当时温度低于ISA，真实高度将低于指示高度。当温 度低于ISA 温度时，真实高度与指示高度之间的不一致可能会导致飞 机的越障高度不够。英文的口诀叫作：High to Low, warm to cold, watch below!
民航飞机飞行仪表PPT
NDB 台
ADF
无线电罗盘系统
21
测距机（DME）
22
无线电高度表
23
甚高频全向信标系统（VOR）
24
仪表着陆系统
25
气象雷达
26
应答机
向二次监视雷达提供位置、识别和高度信息
27
交通警告避撞系统（TCAS）
28
交通警告避撞系统（TCAS）
EFIS or TCAS DISPLAY
TCAS DIRECTIONAL ANTENNA
FMC #2
40
黑匣子
• 驾驶舱语音记录器 • 飞行数据记录器 • 数据总线
41
近地警告系统（GPWS）
告警状况： 下降速度过大 相对地面接近速率过大 起飞或复飞爬高时襟翼放
的太小 飞机离地高度不够 进近时下偏下滑道 风切变
42
电传操纵（Fly-by-Wire）
飞机运动
飞机气动力
空气动力 力和力矩
EFIS
Electronic Flight
Instrument System
Y/D
Yaw Damper 39
飞行管理系统
AUTOTHROTTLE
FCU
CREW CDU
AUTOPILOT
DISPLAYS
IRS
ADC
DME CUEL FLOW
TOTAL FUEL
RECORDERS
飞行管理系统
FMS Flight Management System
FMCS
Flight Management
Computer System
A/T SYSTEM
Auto throttle System
图文教程：波音737电子飞行仪表系统

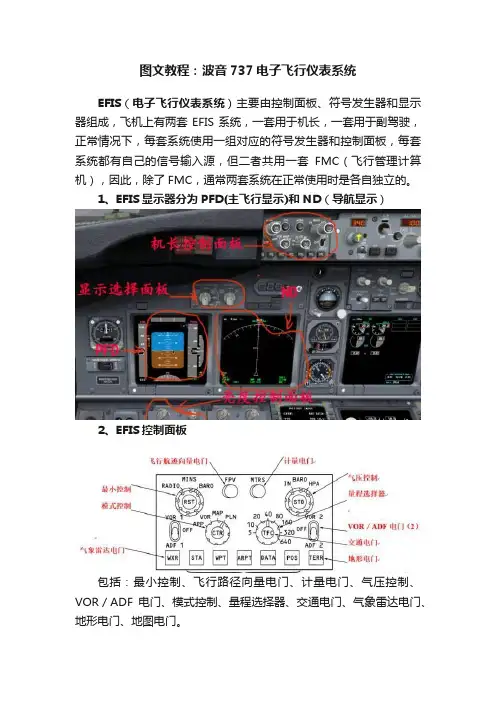

图文教程：波音737电子飞行仪表系统EFIS（电子飞行仪表系统）主要由控制面板、符号发生器和显示器组成，飞机上有两套EFIS系统，一套用于机长，一套用于副驾驶，正常情况下，每套系统使用一组对应的符号发生器和控制面板，每套系统都有自己的信号输入源，但二者共用一套FMC（飞行管理计算机），因此，除了FMC，通常两套系统在正常使用时是各自独立的。
1、EFIS显示器分为PFD(主飞行显示)和ND（导航显示）2、EFIS控制面板包括：最小控制、飞行路径向量电门、计量电门、气压控制、VOR／ADF电门、模式控制、量程选择器、交通电门、气象雷达电门、地形电门、地图电门。
最小控制选择并设置无线电和气压最小高度。
包括：最小基准选择器、最小选择器、最小复位电门。
外圈的控制是最小基准选择器，它可以选择无线电或气压作为最小高度的基准。
中间的控制是最小选择器，可以选定高度。
内圈的控制是最小复位电门。
当最小基准选择器在无线电位置时，该电门复位无线电高度警戒。
当最小基准选择器在气压位置时，复位电门复位气压高度警戒，从琥珀色变为白色。
飞行航迹向量（FPV）电门可在姿态显示器上显示FPV符号。
计量电门（MTRS）是一个备用工作电门。
当选定MTRS时，以米和英尺显示下列指示：高度、MCP选择高度气压控制选择并设定气压基准。
包括：气压基准选择器、气压选择器、气压标准电门。
外圈控制是气压基准选择器，它可以选定英寸示柱（IN）或百帕（hpa）作为气压基准。
中间控制是气压选择器，可设定气压修正。
内圈控制是气压标准电门。
它选择标准气压设定为29.92英寸汞柱或1013百帕。
VOR／ADF电门是一个三位置肘节电门，电门可以选择在显示器上显示VOR或ADF航向点。
所有模式在导航显示（ND）上显示这些航向点，但PIAN（计划）模式除外。
模式控制选择在ND上显示的模式。
模式控制是由模式选择器和中央电门组成，模式选择器是一个四位置电门，包括：APP（进近）、VOR、MAP（地图）、PLN（计划），中央电门可以显示扩展的或集中的VOR，APP和MAP模式。
仪表飞行课程课件
个气压面之间的垂直距离较大。当飞机在高度表指示5000 英尺时，
此时气压面的实际高度高于在标准温度条件下指示5000 英尺的高
度
，因此飞机的实际高度也就比相对较冷的标准温度条件下的高度高。
当飞机周围温度低于标准大气时，空气密度相对较大，每个气压面
之间的垂直距离较小。当飞机在高度表指示5000 英尺时，此时气
PPT学习交流
4
1.2.2 有关堵塞的问题
皮托管对堵塞特别敏感，特别是由于结冰而 引起的堵塞问题。皮托管的入口是冲压空气进 入全静压系统的地方，轻微的结冰都可以将其 堵塞并影响空速表，这也是为什么大多数飞机 会装备皮托管加热系统的原因。
PPT学习交流
5
1.3 全静压仪表
1.3.1 气压式高度表
气压式高度表是一种膜盒 式气压表，用于测量周围 大气的绝对压力，并以英 尺或米制单位来显示在一 个所调定的压力面之上的 高度。
PPT学习交流
2
1.2 全静压系统
动压或冲压空气压力是通过一个开口的管子直接指向 飞机周围的相对气流而测量得出的。这个管子就叫皮托 管。皮托管连接到使用动压来工作的飞行仪表上，例如 空速表（ASI）。
பைடு நூலகம்PPT学习交流
3
1.2.1 静压
一些仪表依赖周围静止的大气压力来测量飞机的高度以及水平或垂直运动的速度。这种压力叫做 静压，它是通过飞机外部的一个或多个位置的静压孔采样来获得的。在某些飞机上，空气在电加 热皮托静压头一侧的静压孔取样。其它飞机通过位于机身或垂直尾翼上的静压孔获得静压。试飞 证明，静压孔周围的空气不会受到扰动。静压孔通常成对出现，安装在飞机的两侧。这两个位置 可以防止由于飞机的横向运动而导致静压指示错误。静压孔周围的区域可以使用电加热原件以防 止积冰导致空气入口堵塞。在大多数飞机的仪表面板上都能找到三个靠压力工作的基本仪表。它 们分别是气压式高度表、空速表（ASI）和升降速度表（VSI）。这三个仪表接收到的压力都是由 飞机的全静压系统测得的。
电子仪表系统概况ppt课件
DMC1
DMC3
DMC2
SDAC1
SDAC2
电子仪表
飞机系统传感器
MENU
系统概况
21/32
正常情况下：
DMC1提供到E/WD； DMC2提供到SD； DMC3作为备份。
DMC1
BACKUP
DMC3
DMC2
SDAC1
SDAC2
电子仪表
飞机系统传感器
MENU
系统概况
22/32
两个完全相同的飞行警告计算机 (FWC)的数据来源于：
系统概况
26/32
除了EFIS 和 ECAM外，还 有一个计时装置。
给所有飞机系统提供主要时 间参考的是：位于主仪表板右 下侧的时钟。
在此例中的时间是1328。
电子仪表
MENU
系统概况
27/32
这个时间同样也显示在系统 显示的底部。
电子仪表
MENU
系统概况
28/32
时间的调节是通过UTC 选择 器和 SET旋钮进行的。
电子仪表
MENU
本单元已完成
系统概况
NEXT
32/32
主题列表
EFIS 显示 ECAM 显示 系统结构 时钟
AUDIO GLOSSARY RETURN
FCOM EXIT
电子仪表
MENU
系统概况
33/32
电子仪表
MENU
系统概况
12/32
临时选择 系统的可用状态
在顶板上有一些开关是在临时工作或用以表示它们的状态。其逻辑是 ：
由于操作原因临时打开的 — 蓝色的ON灯亮，如使用防冰。 系统的可用状态 — 绿色灯 如 APU 可用。 在课程的过程中你将可以看到有关这些原则的演示。
《仪表飞行课程》课件
《仪表飞行课程》ppt课 件
目 录
• 仪表飞行简介 • 仪表飞行基础知识 • 仪表飞行技能训练 • 仪表飞行案例分析 • 仪表飞行未来发展
01
仪表飞行简介
仪表飞行的定义
01
仪表飞行是指飞行员在无法目视 外部参照物的情况下，依靠机载 仪表和导航设备完成飞行任务。
02
仪表飞行要求飞行员具备高超的 飞行技巧和扎实的航空理论知识 ，以确保安全、准确地完成飞行 任务。
案例一
某航空公司航班在恶劣天气下的仪表飞行
案例二
某飞行员在失去方向感时的紧急处理
案例三
某飞机在仪表飞行中遭遇机械故障的应对措施
案例分析：仪表飞行事故原因
原因一
飞行员对仪表的过度依赖，忽视目视飞行
原因二
仪表故障或误差导致飞行指引失灵
原因三
紧急情况下，飞行员应对措施不当或失误
案例总结与经验教训
01ห้องสมุดไป่ตู้
02
教授飞行员在紧急情况下应遵循 的程序，如失速、失去动力、机
械故障等。
紧急决策
教授飞行员在紧急情况下如何快 速做出正确决策，包括选择合适 的紧急降落地点、采取应急措施
等。
紧急沟通
教授飞行员在紧急情况下如何与 其他飞机或地面控制中心进行有 效的沟通，确保得到及时的援助
和支持。
04
仪表飞行案例分析
仪表飞行实际案例介绍
发挥重要作用，实现快速、准确的货物配送。
航空医疗救援
02
借助仪表飞行的精准导航和快速响应能力，未来的航空医疗救
援将更加及时、高效，挽救更多生命。
城市空中交通
03
随着城市空中交通的发展，未来的仪表飞行将为城市出行提供
目 录
• 仪表飞行简介 • 仪表飞行基础知识 • 仪表飞行技能训练 • 仪表飞行案例分析 • 仪表飞行未来发展
01
仪表飞行简介
仪表飞行的定义
01
仪表飞行是指飞行员在无法目视 外部参照物的情况下，依靠机载 仪表和导航设备完成飞行任务。
02
仪表飞行要求飞行员具备高超的 飞行技巧和扎实的航空理论知识 ，以确保安全、准确地完成飞行 任务。
案例一
某航空公司航班在恶劣天气下的仪表飞行
案例二
某飞行员在失去方向感时的紧急处理
案例三
某飞机在仪表飞行中遭遇机械故障的应对措施
案例分析：仪表飞行事故原因
原因一
飞行员对仪表的过度依赖，忽视目视飞行
原因二
仪表故障或误差导致飞行指引失灵
原因三
紧急情况下，飞行员应对措施不当或失误
案例总结与经验教训
01ห้องสมุดไป่ตู้
02
教授飞行员在紧急情况下应遵循 的程序，如失速、失去动力、机
械故障等。
紧急决策
教授飞行员在紧急情况下如何快 速做出正确决策，包括选择合适 的紧急降落地点、采取应急措施
等。
紧急沟通
教授飞行员在紧急情况下如何与 其他飞机或地面控制中心进行有 效的沟通，确保得到及时的援助
和支持。
04
仪表飞行案例分析
仪表飞行实际案例介绍
发挥重要作用，实现快速、准确的货物配送。
航空医疗救援
02
借助仪表飞行的精准导航和快速响应能力，未来的航空医疗救
援将更加及时、高效，挽救更多生命。
城市空中交通
03
随着城市空中交通的发展，未来的仪表飞行将为城市出行提供
【空客入门课件】电子飞行仪表系统概况EFIS
EFIS
MENU 系统况
7/9
EFIS
在遮光板上有两个计时（ CHRONO）按钮开关，它们控制 显示在ND上的计时器。按钮开关 的操作方式是常用的秒表计时方式 。
MENU 系统概况
8/9
在本章节中，我们介绍了电子式飞行仪表系统（ EFIS）。在以后的章节中，我们将具体的介绍PFD 和ND。
EFIS
PFD1 EFIS
ND1
ND2 MENU 系统概况
PFD2
3/9
每个飞行员有一个EFIS控制面板，用于 选择EFIS屏幕上的显示内容。
EFIS
MENU 系统概况
4/9
EFIS控制面板分成两个部分：一部分控 制PFD，另一部分控制ND。
EFIS
MENU 系统概况
5/9
在遮光板的中部是飞行控制组件（FCU）。FCU是飞行员与自动飞 行系统之间的接口组件。
MENU 系统概况
本章已完成
9/9 NEXT
主题列表
EFIS概况 EFIS控制 FCU 时钟
AUDIO RETURN
GLOSSARY
FCOM EXIT
EFIS
MENU 系统概况
10/9
FCU的使用将在自动飞行部分中讲述。 FCU上有一些选择器，这些选择器会影响到PFD 和ND上的指示。 在EFIS章节中我们只讨论这些选择器。
EFIS
MENU 系统概况
6/9
SPEED HEADING
ALTITUDE
这些选择器与相应的指示用于：
• 速度 • 航向 • 高度
在本章节和以下的部分中你将看到这些选择器是如何影响EFIS显 示的。
EFIS
MENU 系统概况
相关主题
