小型汽车外后视镜的设计
乘用车宽视野后视镜设计方案探究
乘用车宽视野后视镜设计方案探究1宽视野后视镜模型建立将镜面分为主视野区和副视野区，模型如图1所示以靠近驾驶室的左侧外后视镜为研究对象。
其中副视野区1的主要用来扩宽横向视野，减少盲区，方便驾驶员进行变道等操作，而副视野区2主要扩宽纵向视野，方便驾驶员倒车。
2宽视野后视镜设计方案21主视野区域宽度根据15804-于规定，1类外后视镜的反射面曲率半径不得小于1200。
目前市面上多数小型车辆的外后视镜曲率半径在140XXXX1600之间。
选定镜片曲率半径为1600。
由公式=1301 1000，可确定左侧镜片的最小视野宽度为80。
22副视野区域宽度221实验坐标建立。
实验后视镜的镜面中心宽度约为180和中心高度约为120。
以实验员的眼点平行线与车身左侧的纵向线的垂直交点为该实验地面的坐标原点0，0。
车身的纵向线为轴的正方向，圆点以左的车身的横向线为轴正方向，建立一个实验坐标系。
在实验员眼点的位置可以确认后视镜能够看到点25，10。
222后视镜左侧副视野区的宽度。
选用小圆镜150，镜面直径50，高低坡度18-09，通过试验确定小圆镜拓宽视野的范围。
参照物1在不同坐标所对应视野情况如下坐标118，50，在镜面左侧能看到整个参照物。
坐标247，50，在小圆镜左侧能看到整个参照物。
因此，在左侧安装小圆镜比未安装小圆镜视野范围在=50处扩大29。
坐标327，70，在镜面左侧能看到整个参照物。
坐标452，70，在小圆镜左侧能看到整个参照物。
因此，在左侧安装小圆镜比未安装小圆镜视野范围在=70处扩大25。
坐标550，90，参照物在小圆镜内的图像不清晰。
所得结论后视野左侧副视野区的宽度为50的时候可以扩大后视镜的左侧的视野范围。
距离后视镜约5-7的范围内，安装小圆镜都能扩大视野。
距离后视镜大于9米小圆镜内图像不清晰。
结合市场成熟的双曲率后视镜划分方法，将整个镜面外侧约13的宽度划分为副视野区。
223后视镜下方副视野区宽度。
后视镜设计
© Mike (Shanghai) Auto Parts Co. Ltd June 2007
SGM308外后视镜设计步骤
挡圈槽
扇形槽
page 19 confidential file
© Mike (Shanghai) Auto Parts Co. Ltd June 2007
外塑料壳定位块
SGM308外后视镜设计步骤
SGM308外后视镜设计步骤

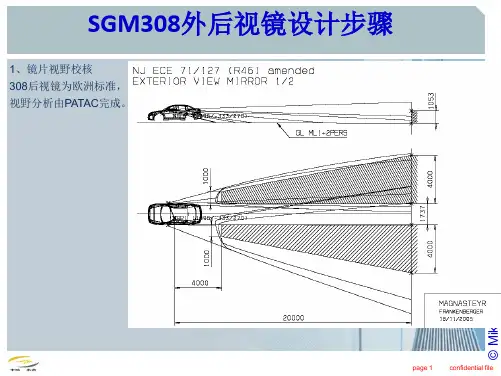

308后视镜为欧洲标准， 视野分析由PATAC完成。

page 1
confidential file
© Mike (Shanghai) Auto Parts Co. Ltd June 2007
1、镜片视野校核
SGM308外后视镜设计步骤
1》保证A面光顺
2》模具能顺利出模
page 2
page 20 confidential file
© Mike (Shanghai) Auto Parts Co. Ltd June 2007
SGM308外后视镜设计步骤
产品结构设计准则--壁厚篇 基本设计守则 壁厚的大小取决於产品需要承受的外力、是否作为其他零件的支撑、 承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。一般的热塑 性塑料壁厚设计应以4mm为限。从经济角度来看，过厚的产品不但增加物料 成本，延长生产周期”冷却时间〔，增加生产成本。从产品设计角度来看， 过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及 强度。 最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为 满足功能上的需求以致壁厚有所改变总是无可避免的。在此情形，由厚胶 料的地方过渡到薄胶料的地方应尽可能顺滑。太突然的壁厚过渡转变会导 致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。 对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低於0.01mm/mm时，产 品可容许厚度的改变达 ；但当收缩率高於0.01mm/mm时，产品壁厚的改变则 不应超过 。对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品 过热，形成废件。此外，纤维填充的热固性塑料於过薄的位置往往形成不 够填充物的情况发生。不过，一些容易流动的热固性塑料如环氧树 脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。
