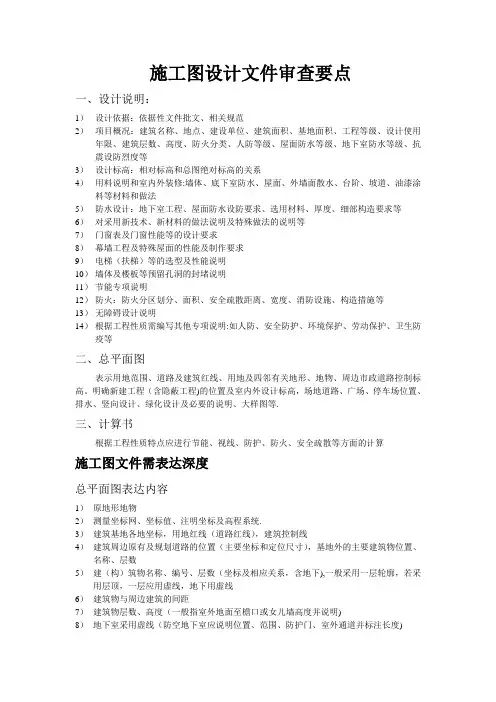

施工图设计文件审查要点
施工图设计文件审查要点一、设计说明：1）设计依据：依据性文件批文、相关规范2）项目概况：建筑名称、地点、建设单位、建筑面积、基地面积、工程等级、设计使用年限、建筑层数、高度、防火分类、人防等级、屋面防水等级、地下室防水等级、抗震设防烈度等3）设计标高：相对标高和总图绝对标高的关系4）用料说明和室内外装修:墙体、底下室防水、屋面、外墙面散水、台阶、坡道、油漆涂料等材料和做法5）防水设计：地下室工程、屋面防水设防要求、选用材料、厚度、细部构造要求等6）对采用新技术、新材料的做法说明及特殊做法的说明等7）门窗表及门窗性能等的设计要求8）幕墙工程及特殊屋面的性能及制作要求9）电梯（扶梯）等的选型及性能说明10）墙体及楼板等预留孔洞的封堵说明11）节能专项说明12）防火：防火分区划分、面积、安全疏散距离、宽度、消防设施、构造措施等13）无障碍设计说明14）根据工程性质需编写其他专项说明:如人防、安全防护、环境保护、劳动保护、卫生防疫等二、总平面图表示用地范围、道路及建筑红线、用地及四邻有关地形、地物、周边市政道路控制标高。
明确新建工程（含隐蔽工程)的位置及室内外设计标高，场地道路、广场、停车场位置、排水、竖向设计、绿化设计及必要的说明、大样图等.三、计算书根据工程性质特点应进行节能、视线、防护、防火、安全疏散等方面的计算施工图文件需表达深度总平面图表达内容1）原地形地物2）测量坐标网、坐标值、注明坐标及高程系统.3）建筑基地各地坐标，用地红线（道路红线），建筑控制线4）建筑周边原有及规划道路的位置（主要坐标和定位尺寸），基地外的主要建筑物位置、名称、层数5）建（构）筑物名称、编号、层数（坐标及相应关系，含地下),一般采用一层轮廓，若采用层顶，一层应用虚线，地下用虚线6）建筑物与周边建筑的间距7）建筑物层数、高度（一般指室外地面至檐口或女儿墙高度并说明)8）地下室采用虚线（防空地下室应说明位置、范围、防护门、室外通道并标注长度)9）广场、停车场、运动场、道路、汽车坡道、排水沟、挡土墙、护坡的定位10）基地出入口、建筑出入口及名称11）基地内外主要绝对标高、建筑室外主要标高12）指北针13）技术指标14）说明及图例，各当地规划部门的特殊要求竖向设计1）测量坐标、标高2）道路、地面、水面及其它关键标高3）建（构）筑物名称（编号）、室内外标高、地下建筑的板顶标高、覆土高度等4）广场、停车场、运动场、道路标高、景观等标高5）道路、坡道、雨水收水口、排水沟起点、变坡点、转折点、终点的设计标高、关键点标高、道路注明单、双坡6）挡土墙、护坡顶和底的坡度和标高7）地面坡向8）指北针9）注明尺寸及单位、图例平面图1、轴网定位、注明承重结构轴线、轴号、定位尺寸及总尺寸2、组合平面1）轴线、轴号、尺寸、总尺寸、2）结构和主构件的位置3）房间几功能区域名称4) 室内外及各楼层标高5）指北针(首层）6）剖切线及编号（首层）7）各层建筑面积3、平面1）轴线、轴号、尺寸、总尺寸、门窗洞口尺寸、分段尺寸2）墙身厚度、墙垛尺寸、柱及壁柱尺寸及其与轴线关系3) 内外门窗位置、编号、定位尺寸、开启方向、洞口高度、上下道长的窗及幕墙可只注底层4）房间名称或编号5）主要构件的位置、尺寸、编号、标高、做法索引、详图索引(如非承重墙、门窗、洞口、幕墙、天窗、楼电梯、扶梯、中庭、夹层、平台、阳台、雨棚、台阶、坡道、明沟、变形缝、无障碍等），当维护结构为幕墙时,注明其与主体结构关系6）预留孔洞通气管井、竖井、烟囱等位置、尺寸、做法、标高、高度等7) 主要设备基座的索引、消火栓、配电盘的尺寸和距地高度8）固定家具的索引、尺寸等9）车库车位、通行中线10）特殊工艺的土建配合尺寸11)特殊要求的厅、室的布置（也可另出详图)（如观众厅、多功能厅、厨房、卫生间、病房、客房等)12）节点详图可绘于平面图中,通常另行表示13）室内外相对标高，及与绝对标高的关系、各楼层相对标高14)指北针(首层)15）剖切线位置、编号（首层)16）各层面积（首层标注地上总面积）17）改造项目应用合适的图例表达出改造范围18）各分区平面图应存分区组合示意图，并表示本区编号19）当用地紧张时，建筑压建筑红线建造时，应在首层和地下室各层平面绘出建筑红线位置20）紧邻原有建筑时，绘出其局部平面图21）图纸的省略：标准层可共用同一平面，但应注明层次范围及标高,平面与底层平面相同尺寸不应省略，对称部分尺寸可省，对称部分用对称轴号表示，但轴号不能省略。

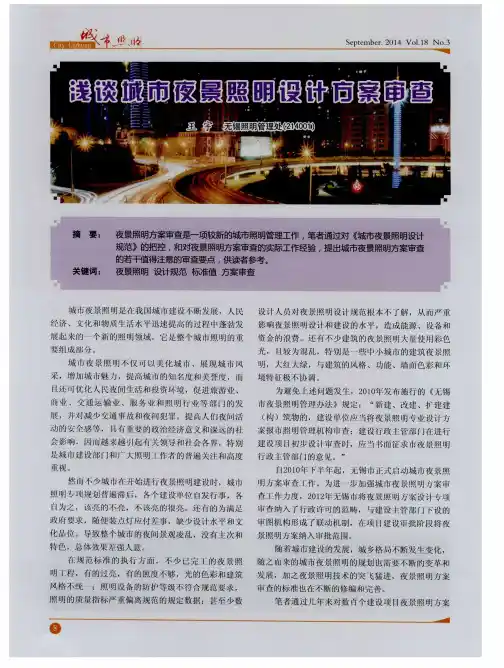

浅谈城市夜景照明设计方案审查
关键词 ：
城Ｉ 夜景ｆ ！ ｃ ｛ 明足 我 国城 ｒ ｝ 丁 建 设 断发展 ，人民 设计 人员对夜景照 明设计规范根本不 了解，从而 重 济 、义化和物 质牛活水 迅速提 高的过程 中蓬勃发 腱起米 的 一 个 新的照 叫领域 。它是整个城市照 明的重
鉴 于夜 景照 明建 没项 目多 、分 散等特 点 ，建设 物 泛 光 照 明 的 照 度 和 亮 度 应 控 制 相 应 的指 标 。 环 境 区 时进 行宏观调控 有很 多 难 ，若按规划把住 方案审查 域根据环 境亮度和活动 内容 可划分为 ：Ｅ １ 区为天然暗 关 ，就 町掌握住 建 设项 Ｉ １ 宏观 渊控 的丰动权 ，克服盲 环境 ，如国家公 园、 自然保 护区和天文 台所在地 区
，形成 以下见解 ，供读者参考 。
策导 向
规划足建设仃 门 特色 的城 ｆ ｔ ｓ 夜景照明的基础 ，应 程设 计和建 设的依据 ，也是评 价夜景照 明工程 设计方
提｝ Ｊ ｛ 夜景照明建设的组织箭理模式 、实施方案和料 】 应的 案和照 明效果好坏的准绳 。因此 ，应严格遵 守规 范标 政策措施 。夜景照明方案审查则是落实规划最重要 的手 准 ，加强夜 景照明方案审查 ，从而减少能源 、设备 、
审 机构形成 了联动机制 ，在项 日建设审批阶段将 仅
景照明方 案纳入 审批范 围。
特色 ，总体效果差强人意。
随着城市建设 的发展 ，城 乡格局不 断发生变化 ，
存 规 范标准 的 执行 方面 ，不少 已完 工 的夜景 照 随之而来的城市夜 景照明的规划也需要不断 的变 革和 明工程 ，有的过亮 ，有 的照度 不够 ，光的色彩和建筑 发展 ，加之夜景照 明技 术的突飞猛进 ，夜 景照 明方案 风格不 统一；照明 设备 的防护等级不 符合规范要求 ， 照 明的质量指标严重偏离规范 的规 定数据；甚至少数 审查的标准也在不断的修编 和完善。

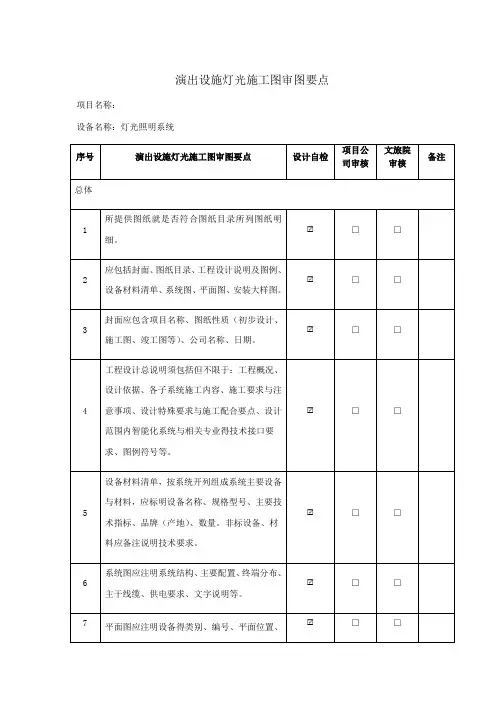

灯光施工图审图要点
□
□
8
照明配电箱应保留备用回路，备用回路得数量不应低于配电箱回路数量得30%。
□
□
9
注意审核灯具负荷就是否满足电气图纸中得预留容量。
□
□
2
灯具得IP等级就是否满足设计安装环境得需要。
□
□
设计院自检
项目公司审核
XXX审核签字
项目负责人
分管所长
□
□
6
安装大样图应明确灯具安装与建筑得关系，应注明设备安装固定方式。
□
□
7
7、1具体设计原则请参考《民用建筑电气设计规范》JGJ 16-2008第8章、《建筑照明设计标准》GB 50034-2013第7章；
7、2设备得类别、编号、平面位置、安装高度、安装方式，管线走向、管线规格，敷设方式、引上引下、图例、数量、文字说明等；
□
□
4
工程设计总说明须包括但不限于：工程概况、设计依据、各子系统施工内容、施工要求与注意事项、设计特殊要求与施工配合要点、设计范围内智能化系统与相关专业得技术接口要求、图例符号等。
□
□
5
设备材料清单，按系统开列组成系统主要设备与材料，应标明设备名称、规格型号、主要技术指标、品牌（产地）、数量。非标设备、材料应备注说明技术要求。
2
机房、竖井布置平面图应做到明确、合理。
□
□
3
机房布置图内各设备安装位置，控制箱、柜等设备应注明尺寸，间距、并标明设备型号。
□
□
4
平面图上得设备位置、数量、编号，线缆规格、管线与线槽走向应与立面图上得设备位置、数量、编号，线缆规格、管线与线槽走向相对应。

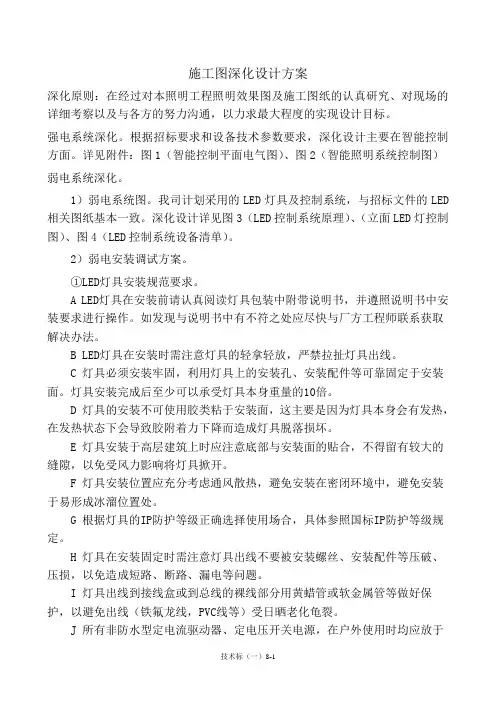

夜景照明 深化图纸
施工图深化设计方案深化原则：在经过对本照明工程照明效果图及施工图纸的认真研究、对现场的详细考察以及与各方的努力沟通，以力求最大程度的实现设计目标。
强电系统深化。
根据招标要求和设备技术参数要求，深化设计主要在智能控制方面。
详见附件：图1（智能控制平面电气图）、图2（智能照明系统控制图）弱电系统深化。
1）弱电系统图。
我司计划采用的LED灯具及控制系统，与招标文件的LED 相关图纸基本一致。
深化设计详见图3（LED控制系统原理）、（立面LED灯控制图）、图4（LED控制系统设备清单）。
2）弱电安装调试方案。
①LED灯具安装规范要求。
A LED灯具在安装前请认真阅读灯具包装中附带说明书，并遵照说明书中安装要求进行操作。
如发现与说明书中有不符之处应尽快与厂方工程师联系获取解决办法。
B LED灯具在安装时需注意灯具的轻拿轻放，严禁拉扯灯具出线。
C 灯具必须安装牢固，利用灯具上的安装孔、安装配件等可靠固定于安装面。
灯具安装完成后至少可以承受灯具本身重量的10倍。
D 灯具的安装不可使用胶类粘于安装面，这主要是因为灯具本身会有发热，在发热状态下会导致胶附着力下降而造成灯具脱落损坏。
E 灯具安装于高层建筑上时应注意底部与安装面的贴合，不得留有较大的缝隙，以免受风力影响将灯具掀开。
F 灯具安装位置应充分考虑通风散热，避免安装在密闭环境中，避免安装于易形成冰溜位置处。
G 根据灯具的IP防护等级正确选择使用场合，具体参照国标IP防护等级规定。
H 灯具在安装固定时需注意灯具出线不要被安装螺丝、安装配件等压破、压损，以免造成短路、断路、漏电等问题。
I 灯具出线到接线盒或到总线的裸线部分用黄蜡管或软金属管等做好保护，以避免出线（铁氟龙线，PVC线等）受日晒老化龟裂。
J 所有非防水型定电流驱动器、定电压开关电源，在户外使用时均应放于防水型电器箱内且散热良好。
多个驱动置于箱体时，需考虑留有一定间隙，保持散热良好，不可堆积。
K 所有控制器均应放于电器箱（户外需确保为防水型）内，且控制箱尺寸必须合理其中设备占据面积应不超过总面积的1/2，以便于对控制器进行操作维护等。
施工图设计文件审查要点
