有机电致发光介绍
有机电致发光器件OLED技术介绍
有机电致发光器件OLED技术介绍有机电致发光器件OLED（Organic Light Emitting Diode）是一种新型的发光器件技术，由有机材料制成。
OLED技术结合了有机材料的特性和发光器件的的特性，可以在不需要背光的情况下发出颜色丰富、亮度较高的光。
它具有响应快、发光效率高、能耗低等优点，因此在显示技术领域具有广阔的应用前景。
OLED技术是基于有机材料中的发光现象。
有机材料是一种由碳元素构成的化合物，具有很强的光致发光特性。
与传统的LED器件相比，OLED器件不需要外部的背光源，而是利用有机材料自身的特性直接发光，因此OLED器件可以制作得非常薄，达到几个纳米的厚度。
OLED器件由四个不同的部分组成：一层有机发光层、两层电极和一层衬底层。
其中，有机发光层是OLED器件的最关键部分，它薄至仅几纳米，通过在该层中注入电荷，有机分子发生电致发光现象。
电荷分为正电荷和负电荷，它们在有机发光层内重组，释放出能量并发出光。
有机发光层的材料通常采用芳香族化合物以及有机金属配合物等。
OLED的工作原理是由电流经过电极进入有机发光层时，电流携带着电子和正孔进入有机发光层，电子和正孔在该层中相遇并发生复合。
在复合的过程中，电荷之间的能量被释放成光能，发出可见光。
而且，由于电荷可以自由运动，OLED器件具有快速的响应速度，可以实现高频率的图像刷新，扩大了其在电视和显示器领域的应用。
OLED技术具有许多优势。
首先，它可以制造出非常薄、灵活的器件。
由于有机材料可以制造成非常薄的膜，因此OLED显示器可以做到薄如蝉翼，并且可以弯曲、折叠，实现更灵活的设计。
其次，OLED器件具有高亮度和鲜艳的颜色。
由于OLED器件可以直接发光，而不需要背光源，因此可以实现更高的亮度，并且颜色更加鲜艳，对比度更高。
此外，OLED 器件的发光效率也比传统的LED器件高，能耗更低。
最后，OLED器件具有非常快速的响应速度。
由于电荷在有机材料中的运动速度非常快，因此OLED器件可以实现高频率的图像刷新，不会出现拖影现象。
有机电致发光材料
7. 可实现超薄的大面积平板显示；
8. 良好的机械加工性能,可做成柔性显示器。
OLED器件发光过程
1.载流子的注入：在外加电场作用下，电子和空穴分别从阴极和阳极 注入到夹在电极之间的有机功能薄膜层。 2.载流子的迁移：注入的电子和空穴分别从电子传输层空穴传输层向 发光层迁移。 3.载流子的复合：电子和空穴结合产生激子。 4.激子的迁移：激子在电场作用下迁移，将能量传递给光分子，并激 发电子从基态跃迁到激发态。 5.电致发光：激发态能量通过辐射失活，产生光子，释放能量。
OLED的特点
1. 全固态器件,自发光型,无真空腔,无液态成分,不怕震动,使用方 便； 2. 响应速度快(微秒量级)，视角宽(大于160度)，工作温度范围宽 (-40℃～80℃)； 3. 有机电致发光材料可选范围广,容易得到全色显示；
4. 亮度，效率高；
5. 直流驱动电压低，能耗少，可与集成电路驱动相匹配； 6. 制作工艺简单，成本低；
金属阴极 DC 复合 电源 有机层
e
e
h
光发射
h
透明阳极 衬底
器件主要性能指标
载流子迁移率 ：载流子迁移率是指载流子（空穴或电子）在单位电场作用下 在给电定材料中的平均漂移速度，是载流子在电场作用下运动速度的量度， 载流子的漂移速度与迁移率成正比关系。
量子效率：有机电致发光器件的量子效率可用外量子效率和内量子效率来评 价。 外量子效率是指发光器件输出的光子数与注入的电子数之比； 内量子效率则是产生于器件内部的光子数与注入的电子数之比。 能量效率与功率效率：有机电致发光器件的能量效率是指向器件外部辐射的 光功率与外加的电功率之比。 功率效率是指器件每单位面积输出的光通量与输入电功率之比。 器件寿命：器件寿命是指有机电致发光器件实际能够使用的时间长度，通常 以小时表示。
有机电致发光显示OLED(非常好的平板显示资料)
发光材料原子的最外层电
子吸收这些能量后将处于激 发态,当激发态的电子跃迁 回基态时辐射出光子,释放 出光能。
OLED与LCD技术的比较
(1)载流子注入
载流子注入是指载流子通过金属，有机层界面从金属进入有机层的过 程。该过程的难易程度对器件的启动电压、效率和寿命有直接的影响。
金属/有机层接触界面分为欧姆接触（ohmic contact）和肖特基接触
图5-6为一些常见的聚合物半导体材料
5பைடு நூலகம்2.2 有机/聚合物电致发光器件的结构及工作原理
聚合物电致发光器件通常采用如图5-7(a)所示的
单层结构。聚合物分子量大，可通过旋涂方式成膜， 制备双层聚合物薄膜较为困难，因此从加工角度讲， 聚合物器件只能采用单层结构。聚合物的长分子链 结构保证了聚合物薄膜的平整、均匀性，而且可以 同时引入空穴基元、发光基元和电子基元，因此单 层聚合物器件也可以有较好的性能 。
的效益较差。
另一种是采用高分子材料，称Polymer OLED，简称PLED；
优点：PLED由于不需经过薄膜制程及高价的真空装置，
组件构造只有2层，较为简单，因此在投资成本上较OLED 低很多；
缺点：但由于PLED在色彩的表现上不如OLED佳，每个颜
色衰减常数不同，必须对色彩偏差做补偿，同时频宽又 大，发光色彩不易调整，因此产品的寿命亦较短暂。
有源AMOLCD
每个像素可独立运作并连续驱动，搭 配TFT驱动电路可连续发光全彩色显示 TFT驱动电路 资料逐步写入扫描 需在TFT基板上形成OLED像素
显示 性能
但色或多色（全彩色也可以）
组成结构简单；
全彩色
低驱动电压和低功耗；
相对 优点
有机电致发光器件OLED技术介绍
有机电致发光器件OLED技术介绍有机电致发光器件(Organic Light-Emitting Diode, OLED)是一种新型的发光器件技术，由有机材料构成。
与传统的液晶显示技术相比，OLED具有更高的亮度、对比度、响应速度和视角范围。
它也具有更薄、更轻、更柔性以及更低的功耗特性。
因此，OLED被广泛运用于电视、手机、平板电脑和显示屏等各种领域。
以下是OLED技术的介绍。
首先，OLED的工作原理是通过在有机材料中注入电流来激发有机分子发光。
它由四个主要的组成部分构成：有机发光层、电子传输层、空穴传输层和电子注入层。
当电流通过电子传输层和空穴传输层时，电荷载流子在发光层中结合并释放出能量，产生光子。
这一发射光子的过程是受电流调控的，因此可以随时调整亮度。
OLED的一个重要特点是可以实现主动矩阵驱动，这意味着每个像素点都能够独立控制。
这种能力使得OLED在显示领域非常有优势。
与传统的液晶显示技术相比，液晶显示技术需要背光源才能产生光亮的像素。
而OLED每个像素都能够自己发光，因此具有更高的对比度和更广的视角范围。
此外，OLED还具有高亮度和真实色彩的优势。
有机材料可以发射出非常鲜艳和纯净的颜色，而且亮度更高，使得OLED在显示领域表现出色。
在电视和手机等大屏幕设备上，OLED可以提供更丰富、逼真的视觉体验。
另外，OLED的柔性特性也为其应用提供了更多可能。
传统的液晶显示器需要通过切割和粘贴的方式来制作大屏幕设备，而OLED可以在柔性底板上制作，从而实现超薄和弯曲的显示器。
这使得OLED可以应用于可穿戴设备、卷曲屏幕和可折叠设备等领域。
尽管OLED在显示技术中有着许多优势，但也存在一些挑战。
其中之一是有机材料的寿命问题。
有机材料在使用过程中会逐渐降解和失去发光性能，从而影响显示质量和寿命。
为了解决这个问题，研究人员一直在努力开发新的有机材料以提高稳定性。
另一个挑战是制造成本。
目前，OLED 的制造成本相对较高，限制了其在大规模应用中的普及。
有机电致发光,有机光伏,有机场效应晶体管

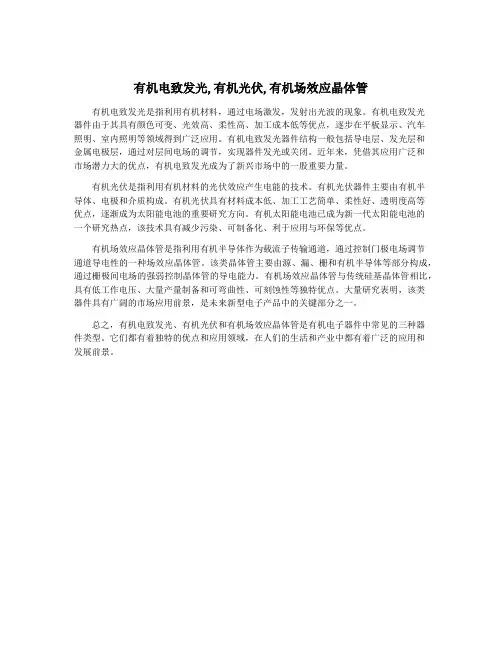

有机电致发光,有机光伏,有机场效应晶体管
有机电致发光是指利用有机材料，通过电场激发，发射出光波的现象。
有机电致发光
器件由于其具有颜色可变、光效高、柔性高、加工成本低等优点，逐步在平板显示、汽车
照明、室内照明等领域得到广泛应用。
有机电致发光器件结构一般包括导电层、发光层和
金属电极层，通过对层间电场的调节，实现器件发光或关闭。
近年来，凭借其应用广泛和
市场潜力大的优点，有机电致发光成为了新兴市场中的一股重要力量。
有机光伏是指利用有机材料的光伏效应产生电能的技术。
有机光伏器件主要由有机半
导体、电极和介质构成。
有机光伏具有材料成本低、加工工艺简单、柔性好、透明度高等
优点，逐渐成为太阳能电池的重要研究方向。
有机太阳能电池已成为新一代太阳能电池的
一个研究热点，该技术具有减少污染、可制备化、利于应用与环保等优点。
有机场效应晶体管是指利用有机半导体作为载流子传输通道，通过控制门极电场调节
通道导电性的一种场效应晶体管。
该类晶体管主要由源、漏、栅和有机半导体等部分构成，通过栅极间电场的强弱控制晶体管的导电能力。
有机场效应晶体管与传统硅基晶体管相比，具有低工作电压、大量产量制备和可弯曲性、可刻蚀性等独特优点。
大量研究表明，该类
器件具有广阔的市场应用前景，是未来新型电子产品中的关键部分之一。
总之，有机电致发光、有机光伏和有机场效应晶体管是有机电子器件中常见的三种器
件类型。
它们都有着独特的优点和应用领域，在人们的生活和产业中都有着广泛的应用和
发展前景。
有机电致发光材料..
4. 亮度，效率高；
5. 直流驱动电压低，能耗少，可与集成电路驱动相匹配； 6. 制作工艺简单，成本低；
7. 可实现超薄的大面积平板显示；
8. 良好的机械加工性能,可做成柔性显示器。
聚合物电致发光二极管(PLED)
PLED,即第二种有机发光材料为高分子聚合物，也称为高分子发光 二极管(PLED)，由英国剑桥大学的杰里米伯勒德及其同事首先发现。聚 合物大多由小的有机分子以链状方式结合在一起，以旋涂法形成高分子 有机发光二极管。 作为一种发光显示材料，聚合物发光二极管(PLED)材料具有很强的 应用潜力，因为它是一种自发光的材料，并且还具有制作相对容易的优点。 因此在制作有机发光二极管器件(OLEDs)时，PLED材料是一种很好的基 本材料，因为与小分子OLED材料20 ～25的发光效率相比，PLED材料的 发光效率则为30～40。
驱动电压30V， 但是器件的量子效率很低，小于1％ 特点： (1)单层器件；(2)驱动电压高； (3)器件效率低
3). 1987年美国Kodak 公司的邓青云等采用了夹层式的多层器件结构，开创 了有机电致发光的新的时代。
创新点：(1)多功能有机层的结构； (2)超薄的有机层厚度
75nm 60nm驱动Fra bibliotek压小于10V最大外量子效率1％
最大亮度大于1000cd/m2
4).1990年，Burroughs等人将共轭聚合物聚对苯基乙烯（PPV）制作了高 分子发光二极管，简化了制备工艺，开辟了发光器件的又一个新领域， 即聚合物薄膜电致发光器件。
有机电致发光二极管(OLED)
近十多年里,OLED作为一种新型显示技术已经取得了长足的发展， 就器件的发光亮度、发光效率和寿命而言，OLED器件已经基本达到了 实用的要求。
有机电致发光器件(OLED)课件
OLED技术的创新与突破
提高效率和稳定性
通过材料和工艺的改进，提高OLED的发光效率和 稳定性，延长使用寿命。
柔性显示技术
进一步研究柔性OLED显示技术，实现更轻薄、可 弯曲的显示产品。
多功能集成
探索将触摸功能、传感器等集成到OLED显示面板 中，实现更多功能。
OLED产业的发展趋势与展望
市场规模持续增长
随着OLED在更多领域的应用，市场规模将持续增长，带动产业的 发展。
技术竞争加剧
随着技术的不断进步，OLED产业将面临激烈的技术竞争，促使企 业加大研发投入。
产业布局优化
随着全球产业格局的变化，OLED产业将进一步优化布局，形成更 加合理的产业链结构。
感谢观看
有机电致发光器件（ OLED课件
• OLED基础知识 • OLED器件结构与性能 • OLED制造工艺与设备 • OLED市场与技术发展趋势 • OLED的未来展望
01
OLED基础知识
OLED的定义与特点
总结词
OLED是一种有机电致发光器件，具有自发光的特性，能够实现高对比度、广 视角、快速响应等优点。
OLED在未来的应用前景
显示器技术
随着显示技术的不断进步，OLED 有望成为下一代主流显示技术， 广泛应用于电视、电脑、手机、 平板等电子产品。
照明领域
OLED具有自发光的特性，可以做 成柔性的照明产品，为室内外照明 提供新的解决方案。
可穿戴设备
随着可穿戴设备的普及，OLED的轻 薄、柔性特点使其在智能手表、健 康监测器等设备上具有广阔的应用 前景。
OLED技术的挑战与机遇
挑战
OLED技术的成本较高，良品率较低，且寿命相对较短，这些 问题制约了OLED技术的进一步普及和应用。
有机电致发光
主要内容
1 电致发光的简介
2
OLED和器件结构
3
OLED分类及性能参数
4
有机电致发光的应用
发光的主要分类
光致发光 阴极射线发光 电致发光
热释发光
光释发光 辐射发光
电致发光 电致发光又可称电场发光， 简称EL，是通过加在两电极的电 压产生电场，固体在电场的作用 下将电能直接转换为光能的发光 现象
OLED的一些主要参数
一般来讲，有机EL发光材料及器件的 性能可以从发光性能和电学性能两方面来 评价。发光性能主要包括发射光谱、发光 亮度、发光效率、发光色度和寿命；电学 性能主要包括电流与电压的关系、发光亮 度与电压的关系等。这些都是衡量有机EL 材料和器件性能的重要参数，对于发光的 基础理论研究和技术应用极为重要。
总结
现在平板显示产业发展越来越盛，在各个显示 器技术争相竞争的同时，电致发光器件在一些 行业内也取得一定市场，特别是近几年有机电 致发光（OLED）的迅速发展，使得电致发光 在大面积平板显示，照明行业都有很大的发展， 很多人相信，OLED将来会代替LCD成为主流 显示技术，而且随着研究投入的越来越大， OLED技术也会越来越成熟，电致发光产品会 给我们的生产和生活带来巨大变化。
电致发光的种类
（1）注入式电致发光：注入式电致发光的 基本结构是结型二极管（LED）； （2）本征型电致发光：又分为高场电致发 光与低能电致发光。 （3）无机电致发光 （4）有机电致发光 （5）薄膜型电致发光 （6）分散型电致发光
有机电致发光（OLED）
有机材料的电致发光属于注入式的复合 发光。有机电致发光材料依据在OLED器件 中的功能及器件结构的不同，又可以区分为 空穴注入层（HIL）、空穴传输层（HTL）、 发光层（EML）、电子传输层（ETL）、电 子注入层（EIL）等材料。 有机电致发光过程由以下几个阶段完成：
有机发光原理
有机发光原理
有机发光原理是指有机材料在外界电场或光场的作用下产生发光现象的物理过程。
有机发光是一种电致发光（Electroluminescence）现象，它利用有机材料的特性，在外
界电压的激励下，通过电子和空穴的复合过程，发射出可见光。
有机发光的关键是有机发光材料。
一般来说，有机发光材料是一种以碳为主要成分的有机化合物，其分子具有特殊的结构和能级分布。
在有机发光材料中，通常包含一个共轭结构的电子传输区域和一个空穴传输区域。
这两个区域之间存在能级差，当施加电场时，电子和空穴可以在这两个区域之间移动。
在有机发光过程中，首先需要施加电压。
当电场作用于有机发光材料时，电子从低能级跃迁到高能级的传输区域，而空穴从高能级跃迁到低能级的传输区域。
由于电子和空穴的相遇，会发生电子和空穴的复合过程，能量的释放形成了光子，即光的发射。
有机发光原理的核心是通道能级的调控。
通过设计有机发光材料的分子结构，可以调整能级差和传输区域的能带结构。
这种调控能够控制光的颜色和效率，从而实现不同颜色的有机发光材料的制备。
有机发光具有许多优点，比如制备工艺简单、成本较低、发光效率较高、柔性性能好等，因此在显示技术、照明、光电子学等领域有广泛的应用前景。
尽管有机发光在某些方面还存在一些挑战，如光稳定性和长期稳定性等问题，但随着技术的不断
发展和进步，相信有机发光技术将会得到更加广泛的应用和推广。
(完整版)第二章 有机电致发光的基本原理
第二章有机电致发光的基本原理2。
1 有机电致发光器件的发光机理有机电致发光材料均为共轭有机分子,依据休克尔分子轨道理论（HMO），并结合半导体理论中的能带理论,可将有机共轭分子中的最高分子占有轨道HOMO类比为能带理论中的价带顶,最低空轨道LUMO为导带底，这样就可以用半导体理论模型对有机电致发光进行理论研究。
有机电致发光和无机电致发光相似，属于载流子双注入型发光器件，所以又称为有机发光二极管,其发光机理一般认为是：在外界电压驱动下，从阴极注入的电子与从阳极注入的空穴在有机层中形成激子,并将能量传递给有机发光物质的分子，使其受到激发，从基态跃迁到激发态，当受激分子从基态回到基态时辐射跃迁而产生发光。
具体发光过程可分以下几个阶段：(1）载流子的注入:在外加电场的条件下,空穴和电子分别从阳极和阴极向夹在电极之间的有机功能薄膜层注入，即空穴向空穴传输层的HOMO能级(相当于半导体的价带)注入，而电子向电子传输层LUMO能级（相当于半导体的导带)注入。
电子的注入机理比较复杂,可分为电场增强热电子发射;场致发射，其过程是在强电场作用下,电子通过势垒从金属至半导体的量子力学隧穿。
在低温时,大多数电子是在金属的费米能级上隧穿势垒的，这形成场致发射(F 发射），在中等温度时，大多数电子是在能级Em（高于金属的费米能级）上隧穿势垒的，这形成所谓的热电子场致发射或热助场致发射（T-F 发射），在极高温度时，主要贡献是热电子发射；隧穿发射，如果绝缘体足够薄或者含有大量的缺陷，或者两者兼有,则电子可直接从电极注入到有机层。
（2）载流子的迁移：载流子在有机分子薄膜中的迁移被认为是跳跃运动和隧穿运动［9，10］，并认为这两种运动是在能带中进行的。
当载流子一旦从两极注入到有机分子中，有机分子就处在离子基（A＋、A－)状态，(见下图)并与相邻的分子通过传递的方式向对面电极运动.此种跳跃运动是靠电子云的重叠来实现的，从化学的角度来说，就是相邻的分子通过氧化—还原方式使载流子运动。
30_有机电致发光解析课件
3、1小分子OLED的结构
• RGB和白色EL器件的结构为： • 器件R: ITO/CuPc/NPB/Alq3:DCJTB/MgAg • 器件G: ITO/CuPc/NPB/Alq3:QA/MgAg • 器件B:
ITO/CuPc/NPB/DPVBi:Perylene/Alq3/MgAg • 器件W: ITO/CuPc/NPB/DPVBi:DCJTB/Alq3/MgAg
作为发光层)，更为有机电致发光显示器件实用化进一步奠定了基础。
• 1997年，单色有机电致发光显示器件首先在日本产品化， • 1999年，日本先锋公司率先推出了为汽车音视通信设备而设计的多彩有机
电致发光显示器面板，并开始量产， • 同年9月，使用了先锋公司多色有机电致发光显示器件的摩托罗拉手机大
批量上市。 • 近年来，OEL的突破性进展，并引起产业界的高度重视，在世界范围内，
法形成致密的薄膜，不易结晶。 空穴传输材料主要是芳香胺类。
目前最常用的小分子空穴传输材料TPD和α-NPB
N
CH3
N
N
N
H3C
CH3
MTDA TA
N
N
α NPD
MeO
NN
CH3 CH3 CH3
吡唑啉类化合物
（2）、电子传输材料 传输电子的电子传输材料应满足以下要求： 1 具有良好的电子传输特性； 2 具有较低的Ea（电子亲和势），易于由阴极注入电子； 3 激发能量高于发光层的激发能量； 4 不能与发光层形成激基复合物； 5 成膜性和化学稳定性良好，不易结晶。 目前最常使用的电子传输材料是OXD-7和许多有机金属螯合 物如Alq3
A、有机小分子荧光染料E l 材料
N S
OO
香豆素衍生物
有机电致发光
有机电致发光有机电致发光（Organic Electroluminescence，简称OLED）是一种新型的光电转换技术，通过有机材料在外加电场的作用下产生光辐射。
这项技术不仅具备高亮度、高对比度和广色域等优点，还具备柔性、可曲折和透明等特性，因此在显示器、照明和显示广告等领域有着广阔的应用前景。
首先，有机电致发光具备生动的色彩表现能力。
根据有机材料的不同，OLED可以发出各种各样的颜色，包括红、绿、蓝等基本色以及它们的混合色。
相比于传统的电视或显示器，OLED显示屏具有更加鲜艳、真实的色彩表现，可以给人带来更加生动的观看体验。
其次，有机电致发光在显示器领域具备全面的优势。
OLED显示器可以实现像素点亮度的精确控制，因此可以呈现非常高的对比度，使画面更加清晰锐利。
此外，OLED显示器还具备更宽广的可视角度，无论从哪个角度观看，画面都能保持良好的显示效果，避免了传统液晶显示器的“角度变色”问题。
第三，有机电致发光技术具备极高的响应速度。
OLED的发光原理是光的直接辐射，而不像传统液晶显示器需要经过液晶层的调制才能显示。
这使得OLED可以实现极高的刷新频率，达到毫秒级的响应速度。
这对于电子游戏、电影和体育赛事等需要高帧率的场景非常重要，可以提供更加流畅、真实的视觉效果。
同时，有机电致发光还具备柔性和透明等特性，使得它在照明和显示广告领域具备广泛的应用前景。
相比于传统的光源，OLED可以实现柔性发光，使得照明设备更加灵活，能够满足更多特殊空间需求。
例如，OLED可以制成可卷曲照明设备，适用于曲面照明或个性化灯光设计。
此外，透明OLED还可以应用于显示广告领域，创造出更具吸引力的产品宣传效果。
综上所述，有机电致发光技术不仅具备生动的色彩表现能力，还在显示器领域具备全面的优势。
它的高亮度、高对比度和广色域，使得图像更加清晰、真实；极高的响应速度，带来流畅的观看体验。
同时，它的柔性和透明特性，为照明和显示广告领域带来了新的机遇。
有机电致发光的过程
有机电致发光的过程有机电致发光（Organic Electroluminescence，简称OEL）是一种利用有机材料在电场作用下发光的现象。
它是一种新兴的发光技术，具有极高的亮度、广泛的颜色选择、超薄、高效能等特点，被广泛应用于显示和照明领域。
有机电致发光的基本原理是通过在带有正负电极的有机材料层中施加电场，使得电子从低能级的分子轨道跃迁到高能级的分子轨道，产生激子（exciton）。
激子在电场的作用下分离成为正电荷和负电荷，当正电荷和负电荷再次相遇时会发生复合，释放出光子，从而产生发光现象。
有机电致发光的关键在于有机材料的选择和设计。
有机材料的发光机制可以分为热致发光和电致发光两种。
热致发光是指有机材料在受热后，分子内部的电子跃迁导致的发光现象；而电致发光是指有机材料在电场作用下，通过激子的形成与复合而产生的发光现象。
电致发光具有更高的效率和更广泛的应用前景，因此在研究和应用中更为重要。
有机电致发光的工作原理可以用能带结构来解释。
有机材料一般由电子给体和电子受体组成，其能带结构决定了材料的电导性和发光性能。
在有机电致发光材料中，电子给体的能带通常是导带，而电子受体的能带通常是价带。
当施加电场时，正电荷从阴极流向阳极，负电荷从阳极流向阴极。
电子给体受到电场的作用，从导带跃迁到价带，形成激子。
激子在电场的作用下分离成为正电荷和负电荷，正电荷和负电荷再次相遇时发生复合，能量释放为光子，产生发光。
有机电致发光材料的设计和合成对于发光效率和颜色纯度的控制至关重要。
通过调控材料的分子结构和能带结构，可以实现不同颜色的发光。
例如，通过引入不同的取代基或共轭结构，可以调节电子给体和电子受体之间的能带间隙，从而改变发光颜色。
此外，优化材料的电荷传输性能、激子的稳定性等也对发光效果有重要影响。
有机电致发光技术在显示和照明领域有着广泛的应用前景。
相比传统的液晶显示技术，有机电致发光显示（OLED）具有更高的对比度、更宽的视角、更快的响应速度和更低的功耗等优点。
有机电致发光材料
有机电致发光材料
有机电致发光（OLED）材料是一种在电场作用下产生发光的有机材料，具有高亮度、高对比度、宽视角、薄、轻、柔性等特点，被广泛应用于显示器、照明、生物医药等领域。
有机电致发光材料的研究和开发已经成为当今光电材料领域的热点之一。
首先，有机电致发光材料具有优异的发光特性。
它能够在低电压下产生高亮度的发光，具有较高的发光效率和光电转换效率。
同时，OLED材料的发光波长范围广，可以实现全彩色显示，满足不同应用场景的需求。
此外，有机电致发光材料还具有快速响应速度和良好的稳定性，能够长时间保持良好的发光性能。
其次，有机电致发光材料具有良好的加工性能和柔性。
OLED材料可以通过溶液法、真空蒸发法等简单加工工艺制备成薄膜，适用于各种基板材料上。
同时，有机电致发光材料可以制备成柔性器件，具有弯曲、折叠等特性，可以应用于柔性显示器、可穿戴设备等领域，拓展了其应用范围。
此外，有机电致发光材料还具有环保、节能的特点。
相较于传统的无机发光材料，OLED材料不含重金属等有害物质，对环境友好。
同时，有机电致发光材料在低电压下即可发光，具有较低的功耗，能够实现节能减排的效果，符合可持续发展的趋势。
总的来说，有机电致发光材料具有优异的发光特性、良好的加工性能和柔性、环保节能等优点，是一种具有广阔应用前景的新型光电材料。
随着技术的不断进步和应用需求的增加，有机电致发光材料必将在显示、照明、生物医药等领域发挥越来越重要的作用，为人类生活带来更多的便利和美好。
有机电致发光器件OLED技术介绍
有机电致发光器件OLED技术介绍摘要：有机电致发光器件（OLED）具有效率高、亮度高、驱动电压低、响应速度快以及能实现大面积光电显示等优点，因其在平板显示和高效照明领域具有极大的应用前景而引起广泛关注，也是21世纪首选的绿色照明光源之一。
虽然目前平板显示市场主流产品仍为LCD，OLED仍存在问题，但技术的发展与突破将必将会使OLED在未来大放异彩。
关键词：有机电致发光，OLED技术，OLED材料一、OLED简介OLED (Organic Light Emitting Display，有机电致发光显示，又称“有机EL显示”）是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。
辐射光可从ITO一侧观察到，金属电极膜同时也起了反射层的作用。
根据这种发光原理而制成显示器被称为有机发光显示器，也叫OLED显示器。
二、OLED发光原理有机电致发光属于载流子双注入型发光器件，所以又称为有机发光二级管。
其发光的机理一般认为如下：在外加电压的作用下，电子从阴极注入到有机物的最低空轨道（LUMO），而空穴则由阳极注入到有机物的最高占据轨道（HOMO）。
载流子在有机分子薄膜中的迁移被认为是跳跃运动和隧穿运动，并认为这两种运动是在能带中进行。
当电子和空穴在某一复合区复合后，形成分子激子，激子在有机固体薄膜中不断做自由扩散运动，并以辐射或无辐射的方式失活。
当激子由激发态以辐射跃迁的方式回到基态时，我们就观测到电致发光现象。
而发射光的颜色则是由激发态到基态的能级差所决定的。
有机电致发光过程通常由以下几个阶段完成：1)载流子的注入。
在外加电场的条件下，电子和空穴分别从阴极和阳极向夹在电极之间的有机功能薄膜层注入；2)载流子的迁移。
有机电致发光器件简介
空穴传输层
总结词
空穴传输层负责传输空穴到发光层。
详细描述
空穴传输层通常由有机材料组成，如多苯基小分子或聚合物，这些材料具有较高的空穴迁移率，能够有效地将空 穴传输到发光层。
度的显示效果。
THANK YOU
多色与高分辨率有机电致发光器件研究进展
多色与高分辨率有机电致发光器件是未 来发展的重要趋势之一，其研究进展主 要集中在彩色显示和高分辨率显示两个
方面。
在彩色显示方面，研究者通过合成不同 颜色的发光材料和精细的掺杂技术，实
现全色显示和多色动态显示。
在高分辨率显示方面，研究者采用高精 度印刷和纳米光刻技术，制备高分辨率 的像素电极和功能层，从而实现高清晰
照明应用
总结词
有机电致发光器件具有高效、环保、可弯曲 等优点，在照明领域具有广阔的应用前景。
详细描述
有机电致发光器件的发光效率高，能够实现 高效照明，同时其环保无汞的特性符合绿色 照明的趋势。此外，有机电致发光器件还可 以制成柔性照明产品，如柔性灯带、可折叠 灯具等，具有广泛的应用场景。
生物成像与传感应用
热活化延迟荧光材料的发光寿命较长， 且具有较高的发光效率，因此在有机 电致发光器件中具有广阔的应用前景。
04
有机电致发光器件的应用
显示应用
总结词
有机电致发光器件在显示领域具有高对 比度、宽色域、低能耗等优势，被广泛 应用于电视、显示器、广告牌等显示设 备。
VS
详细描述
有机电致发光器件通过电流激发有机材料 ，产生可见光，具有自发光的特性，无需 背光源，因此可以实现高对比度和宽色域 的显示效果。同时，有机电致发光器件的 能耗较低，能够降低显示设备的运行成本 和维护成本。
有机电致发光器件简介课件
21世纪
全彩色、高亮度、大面积的 OLED显示技术得到广泛应用。
02
有机电致发光器件的材料
电子传输层材料
电子传输层材料的主要作用是传输和捕获空穴，其基本要求是具有较高的电子迁移率以及能级匹配，以确保电子和空穴的有 效注入。常见的电子传输层材料包括金属氧化物如ZnO、Ta2O5等。
05
有机电致发光器件的实验研究
实验设备与环境
实验设备
EL器件制备设备、光谱分析仪、电压/电流表、恒流电源等。
实验环境
无尘室、恒温恒湿环境、防震台等。
实验过程与步骤
器件制备
清洗基底、真空镀膜、光刻、刻蚀等。
性能测试
光谱分析、亮度测量、电压/电流测量等 。
数据记录与处理
记录实验数据，分析数据，得出结论。
寿命问题
大面积生产问题
有机材料的老化速度较快，导致有机电致 发光器件的寿命相对较短。
目前有机电致发光器件的生产主要依赖于 真空镀膜技术，这使得在大面积上制造这 些器件变得非常困难且成本高昂。
未来的发展前景
新材料开发
随着材料科学的不断发展，未来可能 会有更多高效、稳定的有机电致发光 材料被发现，进一步提高器件的性能 。
电子传输层材料的能级调整对于器件性能至关重要，通常通过掺杂等方式进行能级调控，以提高电子注入效率和载流子平衡 。
空穴传输层材料
空穴传输层材料的主要作用是传输和注入空穴，同时 阻挡电子，防止其进入发光层。该层材料需要具有较 高的空穴迁移率以及合适的能级结构，以实现有效的 空穴注入和传输。常见的空穴传输层材料包括有机材 料如NPB（N,N'-双（3-甲基苯基）-N,N'-双（4-叔 丁基苯基）-1,1'-联吡啶嗡氯化物）和CuPc（铜酞菁 ）。
te温度 有机电致发光器件
te温度有机电致发光器件摘要：1.有机电致发光器件的基本概念2.温度对有机电致发光器件的影响3.如何解决温度影响问题4.我国在有机电致发光器件研究方面的进展正文：一、有机电致发光器件的基本概念有机电致发光器件（Organic Electroluminescent Devices，简称OLED）是一种采用有机材料作为发光层的电子器件，具有自发光、低功耗、高对比度、宽视角等优点。
它主要由阳极、阴极、有机发光层和空穴传输层、电子传输层等组成，当施加电压时，电子和空穴从阴极和阳极注入到有机发光层，并在发光层内复合产生光子，从而实现发光。
二、温度对有机电致发光器件的影响温度对有机电致发光器件的性能具有重要影响，主要表现在以下几个方面：1.温度对有机发光材料的影响：有机发光材料的发光效率和波长受温度影响。
随着温度的升高，有机发光材料的发光效率通常会增加，但过高的温度可能导致有机材料分解或性能下降。
2.温度对器件稳定性的影响：温度过高可能导致器件性能下降，甚至损坏器件。
例如，高温可能导致有机发光材料分解、电极材料氧化、焊接点脱落等问题。
3.温度对器件寿命的影响：温度是影响器件寿命的重要因素。
一般来说，温度越高，器件的寿命越短。
因此，降低工作温度可以有效延长器件的寿命。
三、如何解决温度影响问题为解决温度对有机电致发光器件的影响，可以从以下几个方面入手：1.选择耐热性能好的有机发光材料：通过研究和筛选，寻找具有较高热稳定性的有机发光材料，以提高器件的耐热性能。
2.优化器件结构：通过优化器件结构，如采用薄膜结构、金属反射层等，以提高器件的散热性能，降低工作温度。
3.采用有效的散热措施：如使用散热片、风扇等辅助散热设备，以降低器件的工作温度。
四、我国在有机电致发光器件研究方面的进展我国在有机电致发光器件研究方面取得了显著的进展。
近年来，我国科研人员在有机发光材料的研究、器件制备工艺、器件性能优化等方面取得了一系列重要成果，有些方面甚至达到了国际领先水平。
有机电致发光( electroluminescence,EL )
2020/9/12
2020/9/12
10
TFEL器件工作原理（碰撞激发）
2020/9/12
11
有机OLED与无机LED的基本区别：
①无机LED中可通过掺杂，形成稳定的p型和n型半导体及稳定的pn结，而 有机材料不可能通过掺杂得到重复性很好的p和n型半导体及真正意义上不 受化学反应和扩散影响的稳定pn结。
2020/9/12
14
2．阳极材料
➢ 注入空穴，要求阳极的真空能级与HTL的空穴真空能级 (HOMO)相匹配或相近，亦即阳极功函数与HTL的HOMO 相匹配。
➢ 用作空穴注入的阳极材料，需满足以下条件： ①高电导率； ②优良的化学及形态稳定性； ③高功函数； ④良好的透光率。
2020/9/12
15
②无机LED中，在加电场之前就存在自由的正负载流子；而OLED中，载流 子完全是由电场注入所致，在没有外加电场时是不存在自由载流子的。
③在无机LED中，载流子以较快的能带模式输运，有较大的流动性，电子 与空穴在pn结处的复合产生能带之间的光辐射；OLED中由于薄膜的无序性， 载流子以迁移率极低的跃进方式输运，倾向于定域化和极化，正负载流子 的复合产生相对定域化的激子，光辐射是激子型的。
厚度薄
柔性
低电压驱动 功耗低
工作温度范围宽
自主发光
响应速度快 易大面积加工
制造成本低
2020/9/12
6
3.2有机电致发光器件机理 3.2.1 电致发光种类
➢ 电致发光(electroluminescence，EL)： 活性物质在电场的作用下，产生光辐射的过程；如果中间的活性物质 是有机物，则称为有机电致发光(Organic electroluminescence, OEL) ➢ EL的类型划分可从三个角度考虑：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路相匹配； (4) 制作工艺简单并且成本低； (5) 可实现超薄的大面积平板显示，响应速度快，
视角大，全固化，抗震性能好，工作温度范围广； (6) 良好的机械加工性能，容易做成不同形状。
最早有机电致发光的报导
是Bernanose等人在蒽单晶片的两 侧加400 V直流电压时观测到的发 光现象。
有机电致发光材料与技术
主要内容
第一章 绪 论 第二章光致发光及电致发光的基本知识 第三章电致发光的器件结构与器件物理 第四章有机电致发光的主要辅助材料
主要内容
第一章 绪 论 第二章光致发光及电致发光的基本知识 第三章电致发光的器件结构与器件物理 第四章有机电致发光的主要辅助材料
电致发光的发展历程
由于单晶厚度达10－20 m，所 以驱动电压较高。
由于蒽单晶作为电致发光材料难以 获得大面积及更低电压下的发光， 并且发光器件的效率也极低，有机 电致发光在当时并没有引起科研工 作者的注意。
N
1987年，以邓青云博士(Dr. Ching W. Tang) 为 首 的 Eastman Kodak公司研究团队, 以芳香二胺(TPD)作为空穴传 输层，以Alq3作为发光层，稳 定 的 低 功 函 材 料 Mg:Ag 合 金 作为阴极，研制出驱动电压 10V、亮度>1000 cd/m2和效 率1.5lm/W的有机电致发光器 件。
后来，Heeger小组又研制出基于 柔性衬底的聚合物有机电致发 光器件,器件在2～3 V下就可以 发光，量子效率大于1％。 这种塑料基聚合物有机电致发 光器件可以卷曲和折叠而不影 响器件的发光性能。 从此对有机电致发光器件的研 究开始向纵深方向发展。
A J Heege Epson 发表40 in有机电致发光显示器， 并在2004年下半年的上展出。这是有机EL显示器首次达到这 样大的尺寸。
N
TPD
Al O
N
3 Alq3
1988年，日本九州大学的Adachi等人又提出了夹层式多层 结构的有机电致发光器件，在发光层与正负电极之间分 别加入空穴传输层和电子传输层，使器件的性能得到进 一步改善，也大大拓宽了发光材料和电极材料的选择范 围。
现在，OLED最大发光亮度已超过 105 cd/m2，
Burroughes等人在“Nature”
*
杂志上报导了用共轭聚合物－ *
聚-(对-苯撑乙炔)(PPV)的有机
电致发光 。
n
•由于聚合物的溶液可以直接
PPV
通过旋转涂覆盖技术在ITO导
电玻璃上形成溥膜，从而简化
了器件的制备过程。
• 不久，美国加利福尼亚大学的Heeger研究小组 重复并改进了这一研究结果制备发桔黄色光的 聚合物电致发光器件。
2000年以前，有机电致发光和无机电致发 光的发展趋势图。可以看出，虽然有机电致 发光是在无机电致发光已经发展了大约20年 以后才引起人们的广泛重视，但是它的发展 趋势非常迅猛。到目前为止，除了寿命外， 其他性能并不比无机电致发光差。
有机电致发光材料及显示器件的探索和研 究已成为目前国际上最活跃的领域之一。
The Samples for Various full color Display
谢谢
外文文献 重点：OLEDs的优点
复习 OLEDs的优点
• (1) 发光材料的选择范围广，尤其是蓝光材料，容 易得到全色显示；
• (2) 亮度大、效率高； • (3) 直流驱动电压低、能耗少，可以和集成驱动电
最大流明效率可达80 lm/w， 外量子效率达到19％或更高， 工作寿命达到5000-90 000小时， 并实现了红、蓝、绿及白色发光。
• 1977年白川英树等人首次报 道了聚合物掺杂具有导电性， 从此导电聚合物的研究得到 飞速发展。
* *
Hideki Shirakawa
• 1990年，英国剑桥大学的
路相匹配； • (4) 制作工艺简单并且成本低； • (5) 可实现超薄的大面积平板显示，响应速度快，
视角大，全固化，抗震性能好，工作温度范围广； • (6) 良好的机械加工性能，容易做成不同形状。
所谓有机电致发光就是有机小分子或聚合 物薄膜在电注入作用下产生的发光现象。
采用有机电致发光原理制作的显示器称有 机电致发光(OEL)显示器或有机发光二极管 (OLEDs)。同其它显示技术相比, OLEDs具 有如下的优点：
OLEDs的优点
(1) 发光材料的选择范围广，尤其是蓝光材料， 容易得到全色显示；
