振动频率判别方法
振动试验共振频率的判定
振动试验共振频率的判定在振动试验中，通常会通过施加外力或者激励信号来激发被试物体的振动。
当被试物体的振动频率与激励信号的频率相同或者接近时，就会发生共振现象，此时物体的振幅会显著增大，振动现象也会变得非常明显。
共振频率是指在共振条件下被试物体的振动频率，可以通过振动试验来测量和判定。
判断共振频率的方法有很多种，下面我们将介绍一些常用的方法：1. 频率扫描法：这是一种比较常用的方法，通过改变激励信号的频率，观察被试物体的振动响应，当振幅显著增大时，可以认为共振频率已经达到。
这种方法简单直观，适用于较为简单的振动系统。
2. 模态分析法：对于复杂的振动系统，我们可以利用有限元方法进行模态分析，得到被试物体的振动模态和特征频率，通过比较振动模态和激励信号的频率，可以得到共振频率。
3. 频率响应函数法：该方法主要用于计算机辅助振动试验，通过对激励信号和被试物体振动响应信号进行傅里叶变换，得到频率响应函数，从而确定共振频率。
判断共振频率的准确性对于振动试验的结果具有至关重要的影响，因此在进行共振频率的判定时，需要注意以下几点：1. 实验条件的选择：在进行振动试验时，需要选择合适的激励信号和测量设备，确保能够准确地获取被试物体的振动响应信号。
2. 数据处理的准确性：在进行振动试验后，需要仔细分析和处理实验数据，确保得到的共振频率结果准确可靠。
3. 系统参数的识别：在进行振动试验之前，需要对被试物体的系统参数进行准确的识别和估计，以便更好地判断共振频率。
4. 实验结果的验证：为了验证共振频率的判定结果的准确性，可以采用不同的方法进行验证，例如改变激励信号的频率，观察共振现象的变化。
总的来说，共振频率的判定是振动试验中非常重要的一环，准确地判断共振频率可以帮助我们更好地了解物体的振动特性，优化设计和改进结构。
在进行共振频率的判定时，需要注意实验条件的选择、数据处理的准确性、系统参数的识别和实验结果的验证，确保得到准确可靠的结果。
物理实验中的振动频率测量技术指南
物理实验中的振动频率测量技术指南1.引言振动频率是物理实验中常见的一个重要参数，它描述了物体振动的速度和周期。
准确测量振动频率对于研究物体的特性和行为具有重要意义。
本文将介绍一些常用的振动频率测量技术，帮助读者在物理实验中获得准确的测量结果。
2.光电式测量技术光电式测量技术是一种常用的测量振动频率的方法，其原理是利用光电效应将光信号转换成电信号来测量振动的周期或频率。
一种常见的光电式测量技术是利用光电二极管或光电效应器件接收反射光，并通过频谱分析或计时器来得到振动频率。
3.声学测量技术声学测量技术是另一种常见的测量振动频率的方法，它适用于测量声波、声音或振动引起的空气振动。
声学测量技术可以通过麦克风或声音传感器接收声波信号，并通过频谱分析或计时器来测量振动频率。
4.机械测量技术机械测量技术是一种利用机械传感器或振动传感器来测量振动频率的方法。
机械测量技术可以通过加速度传感器、压电传感器或弹簧振子等装置来测量振动的幅值和频率。
5.电子测量技术电子测量技术是一种利用电子传感器和电路来测量振动频率的方法。
电子测量技术可以通过信号发生器、频谱分析仪或示波器等设备来测量振动频率。
6.应用实例振动频率测量技术在物理实验中有着广泛的应用。
例如，在声学实验中，通过测量弦上振动的频率来确定声音的音高。
在工程实验中，通过测量建筑结构的振动频率来评估结构的稳定性。
在物理学实验中，通过测量电子自旋的振荡频率来研究原子核的特性。
7.准确性和误差处理在进行振动频率测量时，准确性是非常重要的。
为了提高测量的准确性，可以采取以下措施：使用精确的测量仪器、采集足够的数据点以进行平均计算、避免干扰来源、使用合适的信号处理技术等。
同时，对于测量误差的处理也是必要的，可以通过标定仪器、比较不同测量方法的结果或进行多次重复测量来减小误差。
8.总结振动频率是物理实验中的一个重要参数，准确测量振动频率对于研究物体特性和行为具有重要意义。
本文介绍了光电式测量技术、声学测量技术、机械测量技术和电子测量技术等常见的振动频率测量方法，并提供了一些准确性和误差处理的技巧。
物理实验技术中的振动性能测量方法与技巧
物理实验技术中的振动性能测量方法与技巧在物理实验中，振动性能的测量是非常重要的工作之一。
它不仅可以帮助我们了解物体在振动过程中的行为，还可以指导我们设计和改进振动系统。
本文将介绍几种常用的振动性能测量方法与技巧。
首先，我们来了解一下振动的基本概念。
振动是物体在某个平衡位置附近做周期性的往复运动。
它有许多重要的特性，如频率、振幅、相位等。
测量这些特性对于研究和控制振动系统至关重要。
一种常用的测量振动频率的方法是利用频率计或振动传感器。
频率计通常是一种用于测量振动系统频率的仪器，它可以直接读取振动信号的频率。
而振动传感器则是一种能够感知振动并将其转换为电信号的装置。
它通常由加速度计或速度计组成，可以测量振动系统的加速度或速度，并由此计算出频率。
另一种常见的振动测量方法是利用振幅计。
振幅计是一种用于测量振动振幅的仪器，它通常采用弹簧、负荷电阻等结构来测量力的大小，然后通过力和振幅之间的关系计算振动振幅。
在实验中，我们可以将振幅计放置在需要测量振动的物体上，通过读取振幅计的示数来得到振动振幅。
除了频率和振幅以外，相位也是振动性能中的重要指标之一。
相位描述了振动信号相对于某个基准位置的偏移量。
测量振动相位的常见方法之一是利用示波器。
示波器是一种用于测量电信号波形的仪器，我们可以使用示波器来测量振动系统的波形，并通过分析波形的特征来确定振动信号的相位。
在实际的振动性能测量中，我们还需要注意一些技巧和注意事项。
首先，为了获得准确的测量结果，我们需要选择适当的测量仪器，并对其进行校准。
校准是指将测量仪器的读数与已知准确值进行比对，以确定其准确性和精确度。
其次，我们需要选择适当的测量位置和方法。
在选择测量位置时，我们需要考虑振动特性的变化情况，尽量选择能够代表整个振动系统的位置进行测量。
此外，我们还需要选择适当的测量时间和测量次数，以确保测量结果的稳定性和可靠性。
综上所述，振动性能的测量在物理实验中具有重要的意义。
振动监测参数及标准
振动监测参数及标准振动监测是机械和设备维护中的重要部分，通过对振动频率、幅度、方向、波形等的监测和分析，可以及时发现和解决潜在的问题，确保机械和设备的稳定运行。
本文将介绍振动监测的主要参数和标准。
一、振动频率振动频率是指振动现象发生的快慢，通常以每秒振动的次数表示。
振动频率是振动监测中最基本的参数之一，通过对频率的分析，可以了解振动源的性质和机械系统的运行状态。
一般来说，正常运行的机械设备的振动频率分布较为均匀，而故障设备则可能出现异常的振动频率。
二、振动幅度振动幅度是指振动物体离开平衡位置的最大偏移量，即振动的烈度。
振幅是衡量振动强弱的重要指标，也是判断机械故障的重要依据。
例如，轴承故障通常会伴随着特定的振动幅度的变化。
振幅的测量通常采用位移、速度或加速度等物理量。
三、振动方向振动方向是指振动物体在空间中的运动方向。
根据机械系统的运行状态和故障类型，振动方向可分为垂直方向、水平方向和轴向等。
在监测和分析振动时，需要了解不同方向的振动情况，以便更全面地评估机械系统的运行状态。
四、振动波形振动波形是指振动物体在垂直或水平方向上位移随时间变化的曲线。
通过对波形的观察和分析，可以了解机械系统的运行状态和故障类型。
正常的波形通常具有较为规则的形状，而故障设备则可能出现异常的波形。
五、振动速度振动速度是指振动物体在垂直或水平方向上的速度大小。
振动速度是衡量振动能量大小的重要指标，也是判断机械故障的重要依据。
例如，滚动轴承故障时，振动速度通常会急剧增加。
六、振动加速度振动加速度是指振动物体在垂直或水平方向上的加速度大小。
振动加速度是衡量振动冲击力大小的重要指标，也是判断机械故障的重要依据。
例如，齿轮箱故障时，振动加速度可能会明显增加。
七、轴心轨迹轴心轨迹是指轴承在垂直或水平方向上位移随时间变化的轨迹线。
通过对轴心轨迹的观察和分析，可以了解轴承的运行状态和故障类型。
正常的轴心轨迹通常呈现出较为规则的形状，而故障轴承则可能出现异常的轴心轨迹。
振动测量仪检测机械设备振动频率试验方法
振动测量仪检测机械设备振动频率试验方法引言本文档旨在介绍振动测量仪检测机械设备振动频率的试验方法。
振动频率的检测对于评估机械设备的性能和运行状态具有重要意义。
通过使用振动测量仪，我们可以获取准确的振动频率数据，进而判断设备是否正常工作，是否存在故障或其他问题。
检测前准备在进行振动频率的试验前，需要确保以下准备工作已完成：1. 确保振动测量仪已校准，并且其精度符合要求。
2. 选择合适的测点。
通常，振动测量应在设备的关键部位进行，如轴承、驱动装置、连接部件等等。
3. 清洁测点，确保其不受污物或腐蚀物的影响。
4. 确保测试环境稳定，避免外部干扰对测试结果的影响。
测试步骤以下是振动测量仪检测机械设备振动频率的试验步骤：1. 将振动测量仪的传感器安装在所选择的测点上。
确保传感器与设备紧密连接，并且位置正确。
2. 打开振动测量仪，并根据设备的工作状态进行合适的设置。
例如，选择合适的量程和采样频率。
3. 启动机械设备，并确保其处于正常工作状态下。
4. 等待足够的运行时间，以使设备达到稳定状态。
5. 开始记录振动频率数据。
根据测量要求，可以选择不同的记录方式，如实时记录或定时采样。
6. 持续记录一段时间，以确保获得足够的数据样本。
通常建议记录至少10个周期的数据。
7. 分析测得的振动频率数据。
可以使用专业软件进行频谱分析，以获取各个频率分量的幅值和相位信息。
8. 基于分析结果，评估机械设备的振动频率是否处于正常范围内。
根据设备的类型和要求，可以参考相关标准或经验值进行判断。
9. 如果发现振动频率异常或超过允许范围，进一步分析可能的原因，并采取相应的措施修复或调整设备。
结论通过使用振动测量仪进行振动频率的试验，我们可以准确评估机械设备的运行状态和性能。
本文档介绍了振动测量仪检测机械设备振动频率的试验方法，包括准备工作、测试步骤和数据分析。
遵循本文档的指导，可以提高振动频率试验的准确性和可靠性，从而更好地评估机械设备的振动性能。

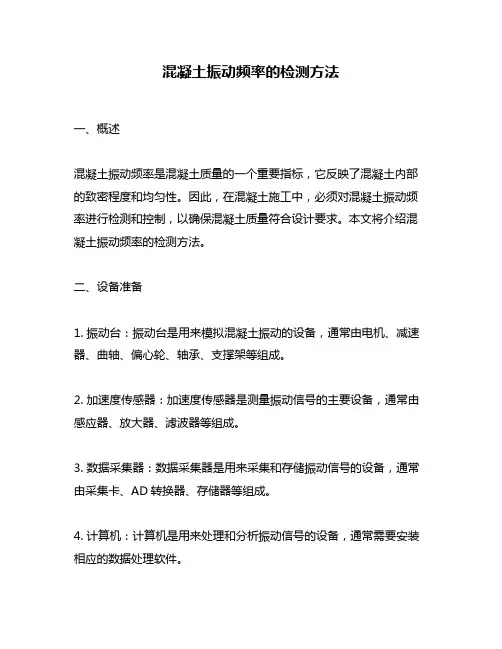

混凝土振动频率的检测方法
混凝土振动频率的检测方法一、概述混凝土振动频率是混凝土质量的一个重要指标，它反映了混凝土内部的致密程度和均匀性。
因此，在混凝土施工中，必须对混凝土振动频率进行检测和控制，以确保混凝土质量符合设计要求。
本文将介绍混凝土振动频率的检测方法。
二、设备准备1. 振动台：振动台是用来模拟混凝土振动的设备，通常由电机、减速器、曲轴、偏心轮、轴承、支撑架等组成。
2. 加速度传感器：加速度传感器是测量振动信号的主要设备，通常由感应器、放大器、滤波器等组成。
3. 数据采集器：数据采集器是用来采集和存储振动信号的设备，通常由采集卡、AD转换器、存储器等组成。
4. 计算机：计算机是用来处理和分析振动信号的设备，通常需要安装相应的数据处理软件。
5. 其他辅助设备：如电缆、充电器、传感器夹具等。
三、检测方法1. 振动台的安装将振动台安装在平稳的地面上，然后将混凝土密实模具放置在振动台上，并将模具用螺栓固定在振动台上。
在固定模具时，需注意螺栓的紧固力度应适中，以避免影响振动频率的测量结果。
2. 加速度传感器的安装将加速度传感器固定在混凝土模具的侧面，并使用传感器夹具将传感器牢固地固定在模具上。
在固定加速度传感器时，需注意传感器的安装位置应尽可能靠近模具的中心位置，以减少测量误差。
3. 数据采集器的安装将数据采集器连接到加速度传感器上，并将数据采集器连接到计算机上。
在连接采集器时，需注意电缆的长度应适中，以避免信号干扰和损失。
4. 振动频率的测量打开振动台的电源，启动振动台，并将振动频率调整到所需的频率。
然后，在计算机上启动数据处理软件，开始进行振动频率的测量。
在测量过程中，需注意避免外部干扰，并记录振动频率的测量结果。
5. 结果分析将测量结果导入数据处理软件中，进行结果分析和处理。
通常可以通过频域分析、时域分析、波形分析等方法进行结果分析。
在分析过程中，需注意对数据进行滤波和修正，以提高测量的精度和可靠性。
四、注意事项1. 在进行振动频率测量时，应注意避免外部干扰，如机械振动、电磁干扰等。
振动频率判别方法
实验三振动系统固有频率的测量一、实验目的1、了解和熟悉共振前后利萨如图形的变化规律和特点；2、学习用“共振法”测试机械振动系统的固有频率（幅值判别法和相位判别法）；3、学习用“锤击法”测试机械振动系统的固有频率（传函判别法）；4、学习用“自由衰减振动波形自谱分析法”测试振动系统的固有频率（自谱分析法）。
二、实验装置框图图3-1实验装置框图三、实验原理对于振动系统，经常要测定其固有频率，最常用的方法就是用简谐力激振，引起系统共振，从而找到系统的各阶固有频率。
另一种方法是锤击法，用冲击力激振，通过输入的力信号和输出的响应信号进行传函分析，得到各阶固有频率。
以下对这两种方法加以说明：1、简谐力激振简谐力作用下的强迫振动，其运动方程为：t F Kx x C xm e ωsin 0=++ 方程式的解由21X X +这两部分组成：)sin cos (211t w C t w C e X D D t +=-ε21D w w D-=式中1C 、2C 常数由初始条件决定：tw A t w A X e e sin cos 212+=其中()()222222214e eeq A ωεωωωω+--=，()22222242eee q A ωεωωεω+-=,mF q 0=1X 代表阻尼自由振动基，2X 代表阻尼强迫振动项。
自由振动周期： DD T ωπ2=强迫振动项周期： ee T ωπ2=由于阻尼的存在，自由振动基随时间不断得衰减消失。
最后，只剩下后两项，也就是通常讲的定常强动，即强迫振动部分：()()()tq t q x e eee e eee ωωεωωεωωωεωωωωsin 42cos 4222222222222+-++--=通过变换可写成)sin(ϕ-=t w A X e式中 422222222214)1(/ωωεωωωee q A A A +-=+=⎪⎪⎭⎫ ⎝⎛-==22122e e arctg A A arctgωωεωϕ设频率比 ωωμe= ，Dw =ε 代入公式 则振幅 222224)1(/Dq A μμω+-=滞后相位角： 212μμϕ-=D a r c t g 因为 xst KF m K m F q ===002//ω为弹簧受干扰力峰值作用引起的静位移，所以振幅A 可写成：st st x x DA .4)1(12222βμμ=+-=其中β称为动力放大系数：2222411Dμμβ+-=）（动力放大系数β是强迫振动时的动力系数即动幅值与静幅值之比。
振动测量方法和标准(一)
振动测量方法和标准(一)振动测量方法和标准概述•振动测量是工程领域中常用的一种测试方法，用于评估物体振动的强度和频率。
通过振动测量，可以帮助我们分析和优化结构的设计，预测设备的寿命以及判断机器运行是否正常。
常用的振动测量方法1.加速度法：通过测量物体在特定点上的加速度来评估振动。
这种方法可以用于结构的动态响应分析和冲击问题。
2.速度法：通过测量物体在特定点上的速度来评估振动。
速度法适用于精密设备和需要高精度的振动测量。
3.位移法：通过测量物体在特定点上的位移来评估振动。
位移法适用于机械系统和结构的频率响应分析。
4.功率谱法：通过将振动信号转换为频谱来评估振动。
功率谱法可以帮助我们了解在不同频率下振动的能量分布情况。
国际标准和规范•ISO 10816：该标准是国际上最常用的用于评估机械设备振动的标准。
它包含了振动级别的分级标准以及对振动测量的方法和仪器的要求。
•ISO 2372：该标准适用于旋转机械的振动测量。
它提供了用于评估旋转机械振动的标准指导，并包含了振动级别的分级标准。
•ISO 7919：该标准适用于机组振动测量和评估。
它为机组振动评估提供了详细的指导，并包含了对测点位置和振动级别的要求。
•DIN 4150：该规范适用于建筑物振动的评估和控制。
它提供了对建筑物振动的测量和评估的标准指导，并包含了对振动限值的要求。
结论•振动测量是一种重要的工程技术方法，可以帮助我们评估和优化结构的设计，预测设备的寿命以及判断机器运行是否正常。
在进行振动测量时，可以选择适合具体应用场景的测量方法，并遵循相应的国际标准和规范进行评估。
通过合理的振动测量，我们可以提高工程项目的质量和可靠性，减少潜在的风险和故障发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三振动系统固有频率的测量一、实验目的1、了解和熟悉共振前后利萨如图形的变化规律和特点；2、学习用“共振法”测试机械振动系统的固有频率（幅值判别法和相位判别法）；3、学习用“锤击法”测试机械振动系统的固有频率（传函判别法）；4、学习用“自由衰减振动波形自谱分析法”测试振动系统的固有频率（自谱分析法）。
二、实验装置框图图3-1实验装置框图三、实验原理对于振动系统，经常要测定其固有频率，最常用的方法就是用简谐力激振，引起系统共振，从而找到系统的各阶固有频率。
另一种方法是锤击法，用冲击力激振，通过输入的力信号和输出的响应信号进行传函分析，得到各阶固有频率。
以下对这两种方法加以说明：1、简谐力激振简谐力作用下的强迫振动，其运动方程为：t F Kx x C xm e ωsin 0=++ 方程式的解由21X X +这两部分组成：)sin cos (211t w C t w C e X D D t +=-ε21D w w D-=式中1C 、2C 常数由初始条件决定：tw A t w A X e e sin cos 212+=其中()()222222214e eeq A ωεωωωω+--=，()22222242eee q A ωεωωεω+-=,mF q 0=1X 代表阻尼自由振动基，2X 代表阻尼强迫振动项。
自由振动周期： DD T ωπ2=强迫振动项周期： ee T ωπ2=由于阻尼的存在，自由振动基随时间不断得衰减消失。
最后，只剩下后两项，也就是通常讲的定常强动，即强迫振动部分：()()()tq t q x e eee e eee ωωεωωεωωωεωωωωsin 42cos 4222222222222+-++--=通过变换可写成)sin(ϕ-=t w A X e式中 422222222214)1(/ωωεωωωee q A A A +-=+=⎪⎪⎭⎫ ⎝⎛-==22122e e arctg A A arctgωωεωϕ 设频率比 ωωμe= ，Dw =ε 代入公式 则振幅 222224)1(/Dq A μμω+-=滞后相位角： 212μμϕ-=D a r c t g 因为 xst KF m K m F q ===002//ω为弹簧受干扰力峰值作用引起的静位移，所以振幅A 可写成：st st x x DA .4)1(12222βμμ=+-=其中β称为动力放大系数：2222411Dμμβ+-=）（动力放大系数β是强迫振动时的动力系数即动幅值与静幅值之比。
这个数值对拾振器和单自由度体系的振动的研究都是很重要的。
当1=μ，即强迫振动频率和系统固有频率相等时，动力系数迅速增加，引起系统共振，由式： )sin(ϕ-=t w A X e可知，共振时振幅和相位都有明显变化，通过对这两个参数进行测量，我们可以判别系统是否达到共振动点，从而确定出系统的各阶振动频率。
（一）幅值判别法在激振功率输出不变的情况下，由低到高调节激振器的激振频率，通过示波器，我们可以观察到在某一频率下，任一振动量（位移、速度、加速度）幅值迅速增加，这就是机械振动系统的某阶固有频率。
这种方法简单易行，但在阻尼较大的情况下，不同的测量方法的出的共振动频率稍有差别，不同类型的振动量对振幅变化敏感程度不一样，这样对于一种类型的传感器在某阶频率时不够敏感。
（二）相位判别法相位判别是根据共振时特殊的相位值以及共振前后相位变化规律所提出来的一种共振判别法。
在简谐力激振的情况下，用相位法来判定共振是一种较为敏感的方法，而且共振是的频率就是系统的无阻尼固有频率，可以排除阻尼因素的影响。
激振信号为：t F F ωsin = 位移信号为：)sin(ϕω-=t Y y速度信号为：y =ωYcos(ωt-ϕ)加速度信号为：y=-ω2sin(ωt-ϕ)（三）位移判别法将激振动信号输入到采集仪的第一通道（即x 轴），位移传感器输出信号或通过ZJT-601A 型振动教学仪积分档输出量为位移的信号输入第二通道（即y 轴），此时两通道的信号分别为：激振信号为：F=Fsin ωt 位移信号为：y=Y sin(ωt-ϕ)共振时，ω=ωn ，ϕ=π/2，x 轴信号和y 轴信号的相位差为π/2，根据利萨如图原理可知，屏幕上的图象将是一个正椭圆。
当ω略大于ωn或略小于ωn时，图象都将由正椭圆变为斜椭圆，其变化过程如下图所示。
因此图象由斜椭圆变为正椭圆的频率就是振动体的固有频率。
ω<ωn ω=ωn ω>ωn图3-2 用位移判别法共振的利萨如图形（四）速度判别共振将激振动信号输入到采集仪的第一通道（即x 轴），速度传感器输出信号或通过ZJT-601A 型振动教学仪积分档输出量为位移的信号输入第二通道（即y 轴），此时两通道的信号分别为：激振信号为：F=Fsin ωt速度信号为：y=ωYcos(ωt-ϕ)共振时，ω=ωn ，ϕ=π/2，x 轴信号和y 轴信号的相位差为π/2，根据利萨如图原理可知，屏幕上的图象将是一条直线。
当ω略大于ωn或略小于ωn时，图象都将由直线变为斜椭圆，其变化过程如下图所示。
因此图象由斜椭圆变为直线的频率就是振动体的固有频率。
ω<ωn ω=ωn ω>ωn图3-3 用速度判别法共振的利萨如图形(五)加速度判别共振将激振动信号输入到采集仪的第一通道（即x 轴），加速度传感器输出信号输入第二通道（即y 轴），此时两通道的信号分别为：激振信号为：t F F ωsin =加速度信号为：)sin(2ϕωω--=t y共振时，n ωω=，2/πϕ=，x 轴信号和y 轴信号的相位差为2/π，根据利萨如图原理可知，屏幕上的图象将是一个正椭圆。
当ω 略大于n ω或略小于n ω时，图象都将由正椭圆变为斜椭圆，其变化过程如下图所示。
因此图象由斜椭圆变为正椭圆的频率就是振动体的固有频率。
ω<ωn ω=ωn ω>ωn图3-4 用加速度判别法共振的利萨如图形（三）、传函判别法（频率响应函数判别法——动力放大系数判别法）通常我们认为振动系统为线性系统，用一特定已知的激振力，以可控的方法来激励结构，同时测量输入和输出信号，通过传函分析,得到系统固有频率。
响应与激振力之间的关系可用导纳表示：()ϕj e Du u kY 2222411+-=2112u Dutg --=-ϕY的意义就是幅值为1的激励力所产生的响应。
研究Y与激励力之间的关系，就可得到系统的频响特性曲线。
在共振频率下的导纳值迅速增大，从而可以判别各阶共振频率。
（四）、自谱分析法当系统做自由衰减振动时包括了各阶频率成分，时域波形反映了各阶频率下自由衰减波形的线性叠加，通过对时域波形做FFT转换就可以得到其频谱图，从而我们可以从频谱图中各峰值处得到系统的各阶固有频率。
四、实验方法（一）、幅值判别法测量1、安装仪器把接触式激振器安装在支架上，调节激振器高度，让接触头对简支梁产生一定的预压力，使激振杆上的红线与激振动器端面平齐为宜，把激振器的信号输入端用连接线接到DH1301扫频信号源的输出接口上。
把加速度传感器粘贴在简支梁上，输出信号接到DH59XX的振动测试通道。
2、开机打开仪器电源，进入DAS2003数采分析软件，设置采样率，连续采集，输入传感器灵敏度、设置量程范围，在打开的窗口内选择接入信号的测量通道。
清零后开始采集数据。
3、测量打开DH1301扫频信号源的电源开关，调大输出电压，注意不要过载，手动调节输出信号的频率，从0开始调节，当简支梁产生振动，振动量最大时，保持该频率一段时间，记录下此时信号源的显示频率。
继续增大频率可得到高阶振动频率。
（二）、相位判别法1、将激励信号源DH1301的输出端信号接入采集仪的应变测试通道（X轴），（或将力传感器输出信号接采集仪器的振动测试通道）,加速度传感器输出信号接采集仪器的振动测试通道（Y轴）。
加速度传感器放在距离梁端1/3处。
2、打开仪器电源，进入DAS2003数采分析软件，在打开的窗口内，点击鼠标右键选择信号的时间波形，选择“X-Y记录仪方式”，利用利萨如图显示两通道的数据。
调节信号源的频率，观察图象的变化情况，将加速度传感器换成速度传感器和位移传感器分别测试，观察图象，根据共振时各物理量的判别法原理，来确定共振频率。
1、调节DH1301的输出电压来调整激振器的激振力大小，从而调整传感器的输出幅值大小。
（三）、传函判别法测量1、安装仪器把力锤的力传感器输出线接到DH59XX的振动测试通道的1-1通道；把加速度传感器安放在简支梁上，也可把速度传感器，位移传感器安放在简支梁上，输出信号接到另外一个振动测试通道1-2通道。
2、开机打开仪器电源，进入DAS2003数采分析软件，设置各项运行参数，采样方式选择瞬态,触发方式选择信号触发, 分析功能选择单输入频响分析功能。
3、测量用力锤击简支梁中部，就可看到时域波形，点鼠标右键信号选择，选择频响曲线，频响曲线的第一个峰就是系统的一阶固有频率。
后面的几个峰是系统的高阶频率。
移动传感器或用力锤敲简支梁的其他部位，再进行测试，记录下各阶固有频率。
（四）、自谱分析法1、安装仪器把加速度传感器安放在简支梁上，输出信号接到振动测试通道1-1通道。
2、开机打开仪器电源，进入DAS2003数采分析软件，设置各项运行参数，选择单频响分析功能。
3、测量用力锤击简支梁中部，就可看到时域波形，点鼠标右键信号选择，选择自功率谱，就可得到自功率谱曲线，第一个峰就是系统的一阶固有频率。
后面的几个峰是系统的高阶频率。
移动传感器或用力锤敲简支梁的其他部位，再进行测试，记录下各阶固有频率。
五、实验结果与分析i.将用位移、速度、加速度判别共振的结果图分别绘出来。
ii.比较各种方法得到的各阶模态频率。
