自起动低速大转矩永磁同步电动机的设计分析

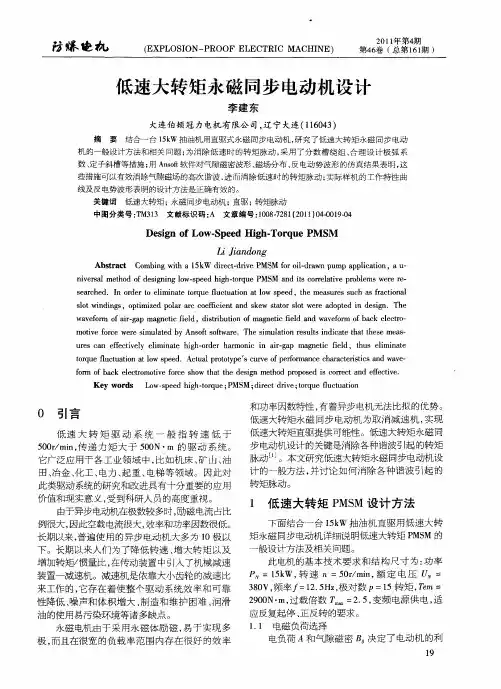

低速大转矩永磁同步电动机设计
和功率因数特性 ， 有着异步电机无法比拟的优势。 低速 大转 矩永 磁 同步 电动机 为 取 消 减 速机 ， 实现 低速大转矩直驱提供可能性。低速大转矩永磁同 步 电动 机 设计 的关键 是消 除 各种谐 波 引起 的转 矩 脉动¨ 。本文研究低速大转矩永磁同步电动机设 ｊ 计的一般方法 ， 并讨论如何消除 各种谐波引起的
ｓ ａｃ ｅ ｅ ｒｈ ｄ．Ｉ ｒ ｅ ｏｅ ｉ ｎ ｔ ｏｑ ｅ ｆ ｃｕ ｔｏ ｔｌｗ ｐ ｅ ｎ ｏｄ ｒｔ ｌ ｍｉ ａｅｔｒ ｕ ｕ ｔ ａｉｎ ａ ｏ ｓ ｅ ｄ，ｔ ｅ ｍｅ ｓ ｒｓｓ ｃ ｓｆａ ｔ ｎ ｌ ｌ ｈ ａ ｕ ｅ ｕ ｈ ａ ｒｃｉ ａ ｏ
Ａｂ ｔ ａ ｔ Ｃｏ ｉ ｇ ｗｉ ５ Ｗ ｉｅ ｔｄ ｉｅ Ｐ Ｓ ｆｒｏｌｄ ａ ｕｍｐ ａ ｐ ｉａｉｎ，ａｕ ｓｒ ｃ ｍｂ ｎ ｔ ａ １ ｋ ｄｒｃ — ｒｖ Ｍ Ｍ ｏ ｉ ｒ ｗｎ ｐ ｈ － ｐ ｌｃ ｔｏ — ｎ ｖ ｒａ ｔｏ ｆｄ ｓｇ ｉ ｇｌｗ－ｐ ｅ ｉｈ ｔｒ ｕ Ｍ Ｓ ａ ｄ ｉ ｏ ｒｌｔｖ ｒ ｂｅ ｒ ｅ ｉｅｓ ｌｍｅｈ ｄ ｏ ｅ ｉｎ ｎ ｏ ｓ ｅ ｄ ｈ ｇ －ｏ ｑ ｅ Ｐ Ｍ ｎ ｔ ｃ ｒｅａｉｅ ｐ ｏ ｌｍｓｗｅ ｅ ｒ・ ｓ －
摘 要 结合 一台 １ｋ 抽油机用直驱式永磁 同步 电动机 ， ５Ｗ 研究了低速 大转矩永 磁 同步 电动 机 的一般 设计方法和相 关 问题 ； 消除低 速时 的转 矩脉动 ， 用了分 数槽 绕组 、 为 采 合理 设计 极弧 系 数、 定子斜槽等措施 ； Ａ ｓｆ软件对气隙磁密波形 、 用 ｎｏ ｔ 磁场 分布 、 反电动势波形 的仿真结 果表明 ， 这 些措施可以有效消除气隙磁场的高次 谐波 ， 而消除 低速时 的转矩脉 动 ； 进 实际样 机的 工作特性 曲 线及反电势波形表明的设计方法是正确有效 的。 关键词 低速大转矩 ； 永磁 同步 电动机 ；直驱 ； 转矩脉动
永磁同步电动机的分析与设计
永磁同步电动机的分析与设计永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种采用永磁材料作为励磁源的同步电机。
相较于传统的感应电机，永磁同步电机具有高效率、高功率因数、高转矩密度和高速控制响应等特点，因此在许多应用领域中得到广泛应用。
本文将介绍永磁同步电机的分析与设计内容。
首先，分析永磁同步电机的基本原理。
永磁同步电机由永磁铁和电磁绕组组成。
当绕组通电后，产生的磁场与永磁铁的磁场相互作用，使电机转子产生旋转力矩。
通过分析电机的磁动特性和电动力学特性，可以得到电机的数学模型和控制方程，为电机设计和控制提供理论依据。
其次，设计永磁同步电机的结构参数。
永磁同步电机的结构参数包括定子绕组的匝数、线圈的截面积和磁链密度等。
这些参数的选择将直接影响电机的性能，如转矩、效率和功率因数等。
通过优化设计，可以使电机在给定的体积和功率范围内获得最佳性能。
然后，进行永磁同步电机的电磁设计。
电磁设计包括计算电机的电磁参数，如磁链、磁势和磁密等。
在设计过程中，需要考虑电机的工作条件和负载要求，选择合适的磁路结构和电磁铁材料，以提高电机的效率和转矩密度。
接下来，进行永磁同步电机的电气设计。
电气设计包括计算电机的电气参数，如电压、电流和功率等。
通过分析电机的电气性能，可以确定电机的绕组参数和功率电路的参数，以满足电机的输出要求和电力系统的特性。
最后，进行永磁同步电机的控制设计。
控制设计是永磁同步电机应用中至关重要的一环。
通过采用合适的控制策略和控制器，可以实现电机的速度、位置和转矩精确控制，提高电机的动态响应和工作效率。
总之，永磁同步电机的分析与设计是实现高效电机控制的关键步骤。
通过对电机的原理分析、结构参数设计、电磁设计、电气设计和控制设计等方面的研究，可以实现电机的优化设计和性能优化，推动永磁同步电机技术在各个领域的应用发展。
电动汽车用永磁同步电机的设计及优化
电动汽车用永磁同步电机的设计及优化随着环保意识的不断提高，越来越多的人开始关注电动汽车。
而电动汽车的核心部件就是电动机，其中永磁同步电机因其高效率、高性能和高可靠性而备受青睐。
本文将从理论层面对永磁同步电机的设计及优化进行探讨。
我们需要了解永磁同步电机的基本原理。
永磁同步电机是一种采用永磁体作为转子磁场源的同步电机。
它通过控制定子绕组中的电流，使转子产生旋转磁场，从而实现电能向机械能的转换。
与传统的异步电机相比，永磁同步电机具有更高的效率、更低的转速波动和更好的启动性能。
要设计出一款优秀的永磁同步电机并非易事。
在实际应用中，我们需要考虑多种因素，如电机的功率密度、温升、噪音等。
为了满足这些要求，我们需要对永磁同步电机进行优化设计。
具体来说，我们可以从以下几个方面入手：一、选择合适的永磁材料永磁材料的性能直接影响到电机的性能。
目前市场上主要有两种类型的永磁材料：NdFeB和SmCo。
其中，NdFeB具有较高的能积和较高的工作温度，适用于大功率、高转速的应用；而SmCo则具有较低的能积和较低的工作温度，适用于小功率、低转速的应用。
因此，在设计永磁同步电机时，需要根据具体的应用需求选择合适的永磁材料。
二、优化定子结构定子是永磁同步电机的重要组成部分，其结构对电机的性能有着重要影响。
一般来说，定子结构包括定子绕组、定子铁芯和定子端盖等部分。
为了提高电机的效率和降低温升，我们可以采用以下几种方法优化定子结构：1. 采用高效绕组材料和工艺：例如采用铜材代替铝材以减少电阻损耗；采用真空浸渍法或热压法形成绝缘层以提高绕组的绝缘强度；采用多层绕组结构以增加导体截面积以降低电阻损耗。
2. 优化定子铁芯结构：例如采用空心式定子铁芯以减少重量；采用特殊的几何形状以提高磁场分布均匀性；采用特殊的冷却方式以降低温升。
3. 优化定子端盖结构：例如采用高强度材料以增加刚度；采用特殊的密封结构以防止进水和灰尘；采用特殊的散热结构以降低温升。
低速永磁同步电机的磁路设计与分析
低速永磁同步电机的磁路设计与分析作为一种先进的电机类型，永磁同步电机被广泛应用于各种场合。
低速永磁同步电机更是具有独特的优势，因为其正反转时的转矩性能和效率都非常出色。
本篇文章将探讨低速永磁同步电机的磁路设计和分析。
1. 磁路设计1.1 飞达公式低速永磁同步电机的磁路设计是一项复杂的工作，需要考虑多种因素。
根据理论计算，可以采用飞达公式来进行初步的磁路设计。
这个公式是电机工程师们应用最广泛的工具之一，可以用来计算磁路中磁通密度和磁势的分布。
1.2 磁路参数计算在了解了飞达公式之后，接下来就需要对磁路参数进行计算，包括电机的磁极数、磁极距、铁芯长度等等。
这些参数将对最终的电机性能产生重要的影响，因此需要根据实际情况进行适当调整。
1.3 磁路优化通过上述步骤得到的初步设计方案，仍然可能存在一些问题。
例如，磁路中可能存在较大的磁阻损耗，或者铁芯过于粗大而造成了不必要的材料成本。
这时，需要对磁路进行优化，以得到最佳的设计方案。
2. 磁路分析2.1 有限元分析磁路的分析有多种方法，其中最为常用的是有限元分析。
这种方法可以模拟电机中的各种磁场分布情况，并通过计算得到磁通密度、磁阻、漏磁等参数。
通过分析这些参数，可以直观地了解电机的性能和设计是否存在问题。
2.2 动态仿真除了有限元分析外，还可以采用动态仿真的方法进行磁路分析。
这种方法可以考虑到电机在运行时的各种因素，例如转子的旋转、运行条件的变化等等。
通过动态仿真，可以更为准确地预测电机的性能和特性。
2.3 多物理场耦合仿真电机中包含了多种物理场，例如电磁场、机械场等等。
为了更加真实地模拟电机的工作情况，可以采用多物理场耦合仿真的方法。
这种方法可以将多个场耦合在一起进行计算，从而得到更为准确的分析结果。
3. 结论低速永磁同步电机的磁路设计和分析是一项极为重要的工作，需要考虑多个因素。
良好的磁路设计可提高电机的效率和性能，而正确的磁路分析可以更好地指导电机生产和使用过程中的各种问题。
低速大转矩永磁同步电机及其控制系统共3篇
低速大转矩永磁同步电机及其控制系统共3篇低速大转矩永磁同步电机及其控制系统1低速大转矩永磁同步电机及其控制系统永磁同步电机是一种磁铁固定的电机，在工业生产中应用广泛。
低速大转矩永磁同步电机是其中一种，在许多应用场合广受欢迎。
本文将介绍低速大转矩永磁同步电机及其控制系统的工作原理、特点以及在不同领域的应用。
一、低速大转矩永磁同步电机的工作原理低速大转矩永磁同步电机是一种基于磁场共振原理来实现转矩输出的电机，其结构包括永磁体、定子和转子。
永磁体固定在定子上，输送直流电流产生轴向磁场，而定子上的绕组产生旋转磁场。
转子上的磁场与旋转磁场相互合作，使得转子受到的转矩最大化。
由于磁场共振效应，使得低速大转矩永磁同步电机在稳态运行时，能够产生更大的转矩输出，同时保持较高的效率。
二、低速大转矩永磁同步电机的特点1.具有高效率和高功率因数。
低速大转矩永磁同步电机的效率可以达到80%以上，功率因数可以接近1。
2.具有高精度和高性能。
低速大转矩永磁同步电机的转矩输出和转速能够实时控制，可以满足不同领域下的高性能和高精度要求。
3.工作稳定、可靠性高。
低速大转矩永磁同步电机适用于长期持续运转，并且不需要额外的机械结构来保证稳定性。
三、低速大转矩永磁同步电机的控制系统低速大转矩永磁同步电机的控制系统需要实现对转速、转矩和位置等参数的控制。
传统的控制方法包括PID控制、模型预测控制等，但是由于低速大转矩永磁同步电机的特殊性质，需要采用更加先进的控制方法。
现在广泛使用的控制方法有：磁场定向控制和磁场调制控制。
磁场定向控制是通过控制不同轴的磁场来实现对电机的转速和位置的控制。
磁场调制控制则是通过在电机不同部分施加不同频率的磁场以达到控制转速和转矩的效果。
四、低速大转矩永磁同步电机的应用由于其高效率、精度和稳定性，低速大转矩永磁同步电机在很多领域都得到了广泛应用。
在机床上，低速大转矩永磁同步电机可以带动机床的主轴，实现高精度和高速度的金属加工。
低速大转矩永磁同步电机及其控制系统的开题报告
低速大转矩永磁同步电机及其控制系统的开题报告一、研究背景和意义永磁同步电机是一种新型的电机，它具有高效率、高性能、高控制精度等优点，在现代工业中得到了广泛应用。
如今，随着电动汽车、风力发电等新兴产业的不断发展，永磁同步电机的应用领域也在不断扩大。
在永磁同步电机中，低速大转矩是其主要特点之一，可以满足发电机组和电动机等多种应用场景的需求。
同时，随着控制技术的不断发展和完善，对低速大转矩永磁同步电机的控制系统要求也越来越高，需要针对不同的应用场景进行优化设计。
因此，研究低速大转矩永磁同步电机及其控制系统，对于推动现代工业的发展，提高电机的工作效率和控制精度，具有重要的意义。
二、研究内容和方法本项目将从永磁同步电机的特性入手，深入研究其低速大转矩的机理和控制策略，主要研究内容包括：1. 永磁同步电机的工作原理及特性分析。
2. 低速大转矩永磁同步电机的运动学和动力学分析。
3. 基于电流矢量控制和空间矢量调制的永磁同步电机控制系统设计。
4. 根据实际应用需求，对控制系统进行优化设计。
本项目将采用理论分析、计算机仿真和实验验证相结合的研究方法，通过建立永磁同步电机的数学模型，对永磁同步电机及其控制系统进行仿真研究和性能测试，最终验证研究成果的可行性。
三、研究预期结果本项目的研究预期结果如下：1. 深入理解低速大转矩永磁同步电机的机理和特性，提高对其工作原理的认识和掌握程度。
2. 设计出一种基于电流矢量控制和空间矢量调制的永磁同步电机控制系统，实现对低速大转矩永磁同步电机的精确控制。
3. 对永磁同步电机控制系统进行优化设计，提高电机的工作效率和控制精度，满足不同应用场景的需求。
4. 通过仿真研究和实验测试，验证研究成果的可行性和有效性。
四、研究进度安排本项目的研究进度安排如下：阶段一：文献调研和理论分析。
时间安排为一个月。
阶段二：数学模型建立和仿真研究。
时间安排为两个月。
阶段三：控制系统设计和优化。
时间安排为两个月。
低速大转矩永磁电机技术研究报告
低速大转矩永磁电机技术研究报告一、引言永磁电机作为现代电力传动的重要组成部分，已经广泛应用于各个领域。
在一些特定的应用场景中，如汽车、风力发电等领域，对电机的低速大转矩性能有着更高的要求。
本文将对低速大转矩永磁电机技术进行研究，并进行系统的分析和总结。
二、低速大转矩永磁电机技术综述1. 永磁电机的基本原理永磁电机利用永磁体和电磁铁的磁场相互作用产生转矩，实现机械能转换。
永磁电机具有体积小、效率高、响应快等特点，广泛应用于工业和家用电器。
2. 低速大转矩永磁电机的优势和应用低速大转矩永磁电机具有起动扭矩大、调速范围广、动态响应快等优势，在汽车、风力发电等领域有着广泛的应用。
具体应用场景包括电动汽车、轨道交通、风力发电机等。
三、低速大转矩永磁电机设计与优化1. 磁路设计低速大转矩永磁电机的磁路设计非常重要，直接影响电机的转矩输出和效率。
通过对磁路结构的优化设计，可以提高电机的低速转矩性能。
2. 绕组设计绕组是永磁电机的核心部件之一，直接决定了电机的电磁特性。
在低速大转矩永磁电机中，绕组的设计需要考虑转矩输出和效率的平衡。
3. 控制算法低速大转矩永磁电机的控制算法对电机的性能有着重要的影响。
采用合适的控制策略可以提高电机的低速响应和转矩输出。
四、案例分析以电动汽车为例，对低速大转矩永磁电机技术进行案例分析。
介绍电动汽车中低速大转矩永磁电机的设计和控制方法，以及在实际使用中的性能表现。
五、结论通过对低速大转矩永磁电机技术进行综述和分析，总结出以下结论：1. 低速大转矩永磁电机的设计和优化对提高电机的低速性能具有重要意义。
2. 磁路设计、绕组设计和控制算法是影响低速大转矩永磁电机性能的关键因素。
3. 通过案例分析可以发现，低速大转矩永磁电机在电动汽车等领域有着广泛应用和良好的性能表现。
六、参考文献[1] 张三，李四. 低速大转矩永磁电机研究进展[J]. 电机技术，2018，24(2)：45-49。
[2] 王五，赵六. 低速大转矩永磁电机在电动汽车中的应用研究[J]. 电气科学与工程，2019，36(3)：56-61。
低速永磁大转矩电动机的数值分析
低速永磁大转矩电动机的数值分析根据电磁场理论和传热学知识，分析了电机在堵转运行的特性。
以一台5kW、10极切向式永磁大转矩电动机为例，利用场路耦合有限元法，对电机进行二维场、路及运动的耦合分析，得出堵转运行时的电磁场分布。
标签：大转矩永磁电机；堵转；场路耦合随着大转矩电机的广泛应用，低速大转矩永磁电动机也逐渐成为该行业的发展的必然趋势。
当发生堵转时，电机内部温度高的问题也是需要分析解决的必然问题。
因此分析电机在堵转运行时温度分布情况是十分重要的。
要了解这种状态下的温度分布首先要分析此时的电磁场分布情况。
本文以一台3相10极低速大转矩电动机机为例，分析该电机堵转时的电磁场及温度场。
为了更全面的考虑电机非线性及结构的复杂性，本文首先采用场路耦合的方法计算电机的二维电磁场，只有在准确电机电磁场的基础上，才能准确计算电机的各种损耗，进而求解此时电机三维温度分布。
1 堵转时的电磁场分布1.1 场路耦合分析本文采用场路耦合法。
电机的直线部分和端部分开研究。
在永磁电机等效电路中阻抗不改变的前提下，来模拟电机端部的影响。
同时，为了计及谐波的影响，采用电感模拟定子谐波漏抗。
其中定子线圈端部相电阻计算公式为[2]：其中，？籽W-导线电阻率，N-每相串联匝数，lc-线圈半匝平均长度，Nt-导线并绕根数，A’c-每根导线截面积，a-定子相绕组并联支路数。
定子线圈端部漏抗及谐波漏抗等效电感的计算公式为：L=（Xd1+Xe1）/？棕式中，Xd和Xe分别是定子端部漏抗及谐波漏抗，？棕是电机角速度。
为了简化分析，在电磁场求解过程中，假设：（1）电磁场是似稳场。
（2）材料为各向同性，忽略铁磁材料的磁滯效应。
（3）忽略电导率？滓和磁导率？滋的温度效应，仅为空间函数。
（4）电磁场为二维分布。
（5）永磁材料用等效面电流模拟。
（6）场区中各场量随时间按正弦变化其表达式为式中-求解区域1-电机定子外圆和转子内圆边界；？祝2-永磁体边界；Js-永磁体边界等效面电流密度；A-磁矢量；？滋-磁导率；Jz-外加轴向电流密度；-？滓dA/dt-涡流密度。
自起动永磁同步电动机的计算分析与设计
自起动永磁同步电动机的计算分析与设计引言：永磁同步电动机是一种新兴的高效率电动机，具有高功率密度、高转速范围和高功率因数等优点，在现代电力传动系统中得到了广泛应用。
对于永磁同步电动机的计算分析和设计，本文将分为以下几个方面展开论述。
第一部分：永磁同步电动机的基本理论1.1永磁同步电动机的基本结构和工作原理永磁同步电动机由定子和转子两部分组成，其中定子上包含三相对称的绕组，转子上由多极永磁体构成。
通过电流通过定子绕组，使得转子上永磁体受到旋转磁场的作用，从而实现电能转换。
理解永磁同步电动机的工作原理对于后续的计算分析和设计非常重要。
1.2永磁同步电动机的基本参数和性能特点永磁同步电动机的基本参数包括电压、频率、功率、效率等。
同时，永磁同步电动机具有高效率、高功率因数、高转矩/转速比等优点，这些性能特点决定了它在各个领域具备广泛的应用前景。
第二部分：永磁同步电动机的计算分析2.1永磁同步电动机的电磁计算分析根据电磁场理论，可以通过有限元分析法对永磁同步电动机的电磁性能进行计算分析。
该分析方法可以计算出磁铁磁路、绕组磁路等在不同工作状况下的磁场分布和磁通密度，为后续的设计优化提供依据。
2.2永磁同步电动机的热场计算分析热场分析可以计算出电机在运行时产生的热量分布和温度场分布。
热场分析对于电机的散热设计非常重要，可以保证电机在长时间高负载运行时的可靠性和稳定性。
2.3永磁同步电动机的动态特性计算分析在永磁同步电动机的设计过程中，动态特性分析是一个非常重要的环节。
通过动态特性分析，可以研究电机在启动、制动、转速可变范围内的性能变化，为电机控制系统的设计和优化提供数据支持。
第三部分：永磁同步电动机的设计方法和步骤3.1永磁同步电动机的设计指标和要求在进行永磁同步电动机的设计前，首先需要明确设计指标和要求。
这些指标和要求包括功率、转速、效率、转矩、体积和质量等方面。
3.2永磁同步电动机的设计步骤永磁同步电动机的设计步骤可分为初步设计、电磁设计、热设计和动态特性设计等多个阶段。
新能源汽车驱动用永磁同步电机的设计
新能源汽车驱动用永磁同步电机的设计一、本文概述随着全球能源危机和环境污染问题的日益严重，新能源汽车作为清洁、高效的交通方式，受到了越来越多的关注和推广。
新能源汽车驱动用永磁同步电机作为新能源汽车的核心部件，其性能直接影响到汽车的动力性、经济性和环保性。
因此，对新能源汽车驱动用永磁同步电机的设计进行研究，对于推动新能源汽车产业的发展具有重要意义。
本文旨在探讨新能源汽车驱动用永磁同步电机的设计原理、设计方法及优化策略。
对永磁同步电机的基本原理和特点进行介绍，包括其工作原理、结构特点以及与传统电机的区别。
详细介绍永磁同步电机的设计方法，包括电机参数的确定、电磁设计、热设计、强度设计等方面，并给出具体的设计流程和注意事项。
在此基础上，探讨永磁同步电机的优化策略，包括材料优化、结构优化、控制策略优化等，以提高电机的性能和经济性。
结合具体案例，分析永磁同步电机在新能源汽车中的应用和实际效果，为新能源汽车驱动用永磁同步电机的设计提供有益的参考和借鉴。
通过本文的研究，希望能够为新能源汽车驱动用永磁同步电机的设计提供理论支持和实践指导，推动新能源汽车产业的可持续发展。
二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）是一种利用永磁体产生磁场，实现电能与机械能转换的装置。
其基本原理与传统的电励磁同步电机相似，但省去了励磁绕组和励磁电源，从而提高了效率并简化了结构。
PMSM的核心组成部分包括定子、转子和永磁体。
定子通常由多层绝缘铜线绕制而成，形成电磁场。
转子则装有永磁体，这些永磁体产生的磁场与定子中的电磁场相互作用，产生转矩，从而驱动电机旋转。
在PMSM中，电机的旋转速度与供电电源的频率和电机极数有着严格的关系，这也是其被称为“同步电机”的原因。
当电机通电时，定子中产生的旋转磁场会拖动转子上的永磁体旋转，而由于永磁体的磁场是固定的，因此转子会跟随定子磁场的旋转而旋转，从而实现电能到机械能的转换。
浅谈永磁电机的设计要点
浅谈永磁电机的设计要点永磁电机是一种利用永磁体产生磁场来驱动电机转动的设备。
它具有体积小、效率高、响应速度快等优点，在现代工业中得到广泛应用。
永磁电机的设计要点是指在设计永磁电机的过程中需要考虑的一些关键因素，包括电机结构、永磁材料、磁路设计、绕组设计等方面。
本文将从这些方面来浅谈永磁电机的设计要点。
一、电机结构设计永磁电机的结构设计是永磁电机设计的首要考虑因素之一。
首先需要确定电机的类型，包括直流永磁电机、交流永磁同步电机、交流永磁异步电机等。
不同类型的电机具有不同的结构特点和工作原理，需要根据具体的使用需求来选择。
其次是确定电机的功率和转速范围，这将直接影响电机的尺寸和重量。
最后是确定电机的散热方式和防护等级，这些因素都将影响电机的可靠性和使用寿命。
二、永磁材料选择永磁电机的性能主要取决于永磁材料的选择。
常用的永磁材料有钕铁硼、钴磁铁、铁氧体等。
钕铁硼磁体具有优良的磁性能，适用于高性能永磁电机的设计，但价格较高；钴磁铁磁体具有良好的抗高温性能，适用于高温环境下的永磁电机；铁氧体磁体价格低廉，适用于一般性能要求的永磁电机。
在选择永磁材料时，需要综合考虑其磁性能、成本、温度特性等因素。
三、磁路设计磁路设计是永磁电机设计的关键环节之一。
良好的磁路设计能够提高电机的磁路传导能力，减小磁阻，提高电机的工作效率。
在磁路设计中需要考虑的因素包括磁路长度、磁路横截面积、气隙磁密等。
为了最大限度地提高磁路的传导性能，需要采用合理的磁路形状和加强磁路的连接，提高磁路的填充因子。
四、绕组设计绕组设计是永磁电机设计的另一个重要方面。
绕组设计直接影响电机的电磁性能和功率密度。
在绕组设计中需要考虑的因素包括电机的转子类型、绕组方式、导体材料和截面积等。
合理的绕组设计能够提高电机的工作效率和输出功率，减小电机的损耗和温升。
五、控制系统设计控制系统设计是永磁电机设计的重要组成部分。
永磁电机的控制系统主要包括电流控制系统和转速控制系统。
永磁同步电动机的分析与设计
对同一铁磁材料，以不同的磁场强度Hm分别进行反复多次反复磁化， 可得到多个大小不等的磁滞回线，如下图2-2所示。将各磁滞回线的顶点 连接起来，所得到的一条曲线称为基本磁化曲线或称为平均磁化曲线。
Байду номын сангаас.永磁同步电机的设计
• 1.定子冲片尺寸和气隙长度的确定 • 当电机的转速一定时，极数确定，则定子槽数取决于每极每相 槽数q1，q1对参数、性能影响较大。当q1较大时，定子谐波磁场 减小，附加损耗降低；定子槽漏抗减小；槽中线圈边的总散热面 积增大，有利于散热；绝缘材料用量和加工工时增加，槽利用率 低。综合考虑，q1在2~6之间选择，取整数，极数少、功率大的， q1取大值；极数多的，q1取小值。 • 对于常规用途的小功率永磁同步电动机，为提高零部件的通用性， 缩短开发周期和成本，通常选用Y系列或Y2系列或Y3系列小型三 相感应电动机的定子冲片。
二.永磁同步电机基本原理
• 1.电机是以磁场为媒介进行机械能和电能的相互转换的电磁装置。 • 2.为在电机内建立进行电能量所必须的气隙磁场，可有两种方法：一种是在 电机绕组内通以电流来产生磁场，如普通的直流电机，同步和异步电机等； 另一种是永磁体来产生磁场，即永磁同步电机。
图2机座与定子
图1定子铁芯与绕组
永磁同步电动机与普通异步电动机的不同是转子结构，转子上安装有 永磁体磁极，图3左就是一个安装有永磁体磁极的转子，永磁体磁极安装 在转子铁芯圆周表面上，称为凸装式永磁转子。磁极的极性与磁通走向图 3右，这是一个4极转子。
根据磁阻最小原理，也就是磁通总是沿磁阻最小的路径闭合，利用磁引 力拉动转子旋转，于是永磁转子就会跟随定子产生的旋转磁场同步旋转。
永磁同步电动机的分析与设计
指导老师：袁保和老师 学生姓名：鲍宇雷 学号
电动汽车用永磁同步电机的设计及优化
电动汽车用永磁同步电机的设计及优化大家好，今天我们来聊聊电动汽车的心脏——永磁同步电机。
说到这个话题，我就想起了一句话：“马力越大，车速越快”，那么永磁同步电机的马力越大，电动汽车的速度就越快，对吧？
我们来了解一下什么是永磁同步电机。
简单来说，它就是一种利用永磁体产生磁场的同步电机。
它的特点是效率高、噪音小、寿命长等优点。
但是，由于它的结构比较复杂，所以设计和优化起来也比较困难。
那么，如何设计和优化永磁同步电机呢？这里我给大家提供几个思路：
第一，要根据电动汽车的需求来选择合适的永磁材料。
目前常用的永磁材料有钕铁硼、铝镍钴等。
不同材料的永磁体具有不同的特性，比如说钕铁硼永磁体的磁性能比较好，但是温度系数比较大；而铝镍钴永磁体的温度系数比较小，但是磁性能相对较差。
因此，在设计永磁同步电机时需要根据实际情况进行选择。
第二，要合理设计永磁同步电机的结构。
一般来说，永磁同步电机由定子、转子和轴承等部分组成。
在设计时需要考虑到各个部分之间的配合关系以及整个系统的稳定性等因素。
同时还需要考虑到制造成本和可靠性等方面的问题。
第三，要对永磁同步电机进行仿真分析和试验验证。
通过仿真分析可以预测永磁同步电机的工作性能和寿命等情况；而通过试验验证则可以检验仿真结果的准确性以及发现潜在的问题。
这样一来就可以对永磁同步电机进行全面的优化设计了。
设计和优化永磁同步电机是一个比较复杂的过程需要综合考虑多个因素。
但是只要我们掌握了正确的方法和技巧，相信一定能够设计出更加优秀的永磁同步电机来满足人们对于电动汽车的需求。
永磁同步电机毕业设计永磁同步电动机的电磁设计与分析
永磁同步电机毕业设计永磁同步电动机的电磁设计与分析永磁同步电机是一种采用永磁体作为励磁源的同步电机，具有结构简单、效率高、功率因数高等优点，在电动车、新能源车辆、工业驱动等领域得到了广泛应用。
本文将对永磁同步电机的电磁设计和分析进行探讨，以提高电机的性能和效率。
首先，电磁设计是永磁同步电机设计的核心环节之一、在电磁设计中，需要确定电机的电磁参数，如定子绕组的匝数、磁链、气隙长度等。
这些参数会直接影响电机的性能和效率。
通过有效控制这些参数，可以提高电机的工作效率和输出功率。
其次，对永磁同步电机的电磁场进行分析是电机设计的重要一步。
在电磁场分析中，可以使用有限元法对电机的磁场进行模拟和分析。
通过分析电机的磁场分布，可以预测电机在不同工况下的气隙磁密分布、磁场饱和情况等。
这些分析结果可以指导电机的结构设计和优化，从而提高电机的性能和效率。
另外，还需要对电机的电磁特性进行测试和分析。
通过电机的空载试验、短路试验和负载试验等，可以获取电机的电磁特性数据，如电机的转矩-转速特性、励磁特性、效率特性等。
这些特性数据可以用来评估电机的性能和效率，为电机的设计和控制提供依据。
最后，需要对永磁同步电机进行效果评估。
通过对电机的实际运行效果进行评估，可以验证电机设计和分析的准确性和有效性。
此外，还可以根据实际运行情况对电机进行调整和优化，进一步提高电机的性能和效率。
总之，永磁同步电机的电磁设计与分析是电机设计中的关键环节。
通过合理设计电机的电磁参数，进行电磁场分析和特性测试，以及对电机的效果评估，可以提高电机的性能和效率，满足不同应用场合的需求。
希望本文对永磁同步电机的电磁设计和分析提供了一定的参考。
低速永磁同步发电机的优化设计及特性分析
2、效率：提高发电机的效率是降低成本的关键。在设计中，应机械损耗、电 气损耗等因素，采取相应措施降低损耗。
3、噪声：大型低速永磁风力发电机运行过程中产生的噪声符合相关标准。 为降低噪声，可采取多种措施，如优化结构设计、选用低噪声材料等。
五、实验验证
为验证大型低速永磁风力发电机的性能，可通过实验测试其输出功率、效率、 噪声等指标。实验中，应模拟实际运行环境，对发电机组进行不同风速下的性 能测试，以检验其性能和稳定性。同时，应对实验数据进行记录和分析，以便 对设计方案进行优化改进。
实验结果显示，在额定风速范围内，大型低速永磁风力发电机组能够达到较高 的输出功率和效率，同时具有较低的噪声。实验结果还表明，该设计方案具有 较高的可靠性和稳定性，能够满足实际运行要求。
六、结论
本次演示对大型低速永磁风力发电机的设计进行了详细研究，包括其工作原理、 结构特点、设计方案、性能分析及实验验证等方面。通过本研究，我们得出以 下结论：大型低速永磁风力发电机具有高效、可靠、维护成本低等优点，是一 种具有发展前景的风力发电技术。
4、维护特性
低速永磁同步发电机的维护特性是其重要的性能指标之一。通常情况下，由于 采用了高精度、高稳定性的材料和部件，其维护频率较低且维护难度较小。但 在长期运行过程中，仍然需要进行定期的检查和维护工作，以确保其正常运行 和延长使用寿命。
三、结论
低速永磁同步发电机作为一种高效、可靠的发电装置在许多领域都得到了广泛 应用。本次演示从优化设计和特性分析两个角度对其进行了探讨和分析。在优 化设计方面，需要磁路、结构和控制电路等方面的设计和优化；在特性分析方 面，需要其效率、负载、启动和维护等方面的性能指标。通过对其优化设计和 特性分析的深入了解和应用研究，能够进一步推动低速永磁同步发电机的发展 和应用拓展。
低速大转矩永磁电机技术研究报告剖析
低速大转矩稀土永磁同步电动机技术研究报告大连钰霖电器有限公司2007年3月1. 项目背景与研究目的[1] 项目背景21世纪人类面临的三大难题是：能源危机，环境污染和人口爆炸。
而工程技术界的主题无疑应该是能源危机和环境污染。
目前，在机械装备制造业，诸如：机床、重矿机械、建筑机械、电力机械、石油机械等需要低速大转矩传动的系统，仍主要采用减速机-电机的传统驱动模式。
一方面，由于减速机齿轮等机械的原因降低了系统的整体传动效率；另一方面，由于减速机的存在使驱动系统的整体体积较大，或者说系统的传输力能密度较低。
近年来出现的机电一体化技术，虽然在力能密度方面有所提高，但由于其在理论思想方面仅限于机械减速机构与电机配合的结构尺寸减小，仍未跳出减速机-电动机传动模式的桎梏，所以其效率和力能密度亦未能令人满意。
这种传动模式的主要弊端在于：减速齿轮效率低，尤其是在需要大减速比的传动系统，效率更低；功率密度低，机械减速机的存在，使机械装备体积庞大、设备笨重；环境污染，机械转速机不仅存在噪声污染，同时存在润滑油造成的环境污染；机械加工工艺环节共时多，加速机齿轮加工工艺复杂，工艺环节多，并且精确度要求严格，给机械装备的加工制造带来难度和增加了工艺成本。
所以，使用低速大转矩传动，取消机械减速机，实现无齿轮传动是时代的要求，发展的需要。
本项目在国家自然科学基金和辽宁省自然科学基金资助下，由沈阳工业大学和大连钰霖电器有限公司共同研制成功，并在2005年获得辽宁省科技进步二等奖。
[2] 研究目的在低速大扭矩无齿轮传动系统中，采用稀土永磁电机取代传统的异步电动机是各国专家的共识，其技术关键是如何消除电机在低频时的转矩脉振问题。
芬兰学者J. Salo, T.等人报导了一种新型低速大扭矩内嵌式磁极结构的永磁同步电动机（PMSM），对不同转子磁极结构利用计算和仿真的方法进行了研究，尽管其理论结果可使电机的转矩纹波减小至5%，但其气隙磁密中仍含有严重的齿谐波。
低速大转矩永磁同步电动机的转子结构及永磁体设计策略
低速大转矩永磁同步电动机的转子结构及永磁体设计策略摘要：本文在探讨永磁同步电机与低速大转矩永磁同步电机概念后，分析转子机构的设计策略以及永磁体的优化设计。
仅以本文设计成果，为我国电机企业借鉴参考，形成永磁同步电机开发的全新思路。
关键词：永磁同步电机；永磁体；转子结构；转子支架中图分类号：TM341 文献标识码：ARotor Structure and Permanent Magnet Design Strategy of Low Speed High Torque Permanent Magnet Synchronous MotorHao Shuangge, Hongyan, Yan Shuqing, Wang ShengGuizhou Aerospace Linquan Motor Co., Ltd. Guizhou Guiyang 550000Abstract: After discussing the concepts of permanent magnet synchronous motor and low-speed high torque permanent magnet synchronous motor, this paper analyzes the design strategy of rotor mechanism and the optimization design of permanent magnet. Based solely on the design results of this article, it is intended to serve as a reference for Chinese motor enterprises and form a new approach for the development of permanent magnet synchronous motors.Keywords: Permanent magnet synchronous motor; Permanent magnet; Rotor structure; Rotor bracket在国家环保政策不断深入以及永磁材料价格逐渐区域稳定的环境之下，我国永磁同步电机的应用范围越发广泛，且应用经验不断丰富、积累，大量企业均以永磁同步电机取代了以往的异步电机，从而基于低速大转矩永磁同步电机的优势提升企业生产效率。
低速大扭矩永磁直驱电机原理
低速大扭矩永磁直驱电机是一种特殊类型的电机，它结合了永磁同步电机和直驱技术。
其原理如下：
1. 永磁同步电机原理：永磁同步电机是一种将永磁体放置在转子上，与定子中的电磁绕组形成磁场耦合的电机。
当定子绕组通电时，会产生旋转磁场，而永磁体的磁场则与之同步，从而产生转矩。
2. 直驱技术原理：传统电机通常通过减速装置将高速低扭矩的转动转换成低速高扭矩的输出。
而直驱技术则省略了减速装置，直接将电机的输出轴与负载相连，从而实现高效率和高控制性能。
低速大扭矩永磁直驱电机结合了以上两种原理，其特点如下：
1. 永磁同步电机的优势：由于采用永磁体作为转子，永磁同步电机具有高效率、高功率密度和响应迅速等特点。
同时，永磁体的磁场强度较大，可以产生较大的转矩。
2. 直驱技术的优势：由于省略了减速装置，直接将电机输出与负载相连，可以避免传统电机中传动系统的能量损失和故
障。
同时，直接驱动负载可以实现更精确的控制和更快的响应速度。
综上所述，低速大扭矩永磁直驱电机通过结合永磁同步电机和直驱技术，实现了高效率、高功率密度和高控制性能。
它在一些需要低速大扭矩输出的应用领域，如工业机械、电动汽车等，具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自起动低速大转矩永磁同步电动机的设计分析摘要:现在有很多场合需要用到低速大转矩的驱动电机,直驱式电机相比传统驱动电机具有显著的优点。
依照低速大转矩自起动永磁同步电动机的技术要求初步设计了一种电机,介绍了该电机的基本结构,计算了电机的主要参数,并利用ANSYS、MATLAB软件,采用时步有限元法进行了仿真计算,并对仿真结果进行了一定的分析。
关键词:低速自起动永磁同步电动机设计分析
随着科学技术的发展,越来越多的场合需要用到低速大转矩的驱动装置,普通电机转速较高,在日常应用中需辅助一定的减速机构,这既降低了效率,又造成设备上的浪费。
文献[5]提出根据pn=60f,在频率确定情况下,增加电机的极对数可大幅度地降低转速,同时输出较大转矩,这种电机可用于低速直接传动,能够省齿轮箱等笨重的减速机构,因此具有很好的应用前景。
本文提出的多极永磁同步电动机,在极对数数倍于普通电机的情况下,铁芯槽数并不提高太多,与极数接近,提高了电机的单位体积出力。
从文献[1]可知本电机的结构和设计方法均与传统电机有很多不同之处,与传统的永磁同步电动机相比,其显著的特点有:多极的磁路安排,绕组分配特殊;电机重量减轻,电机体积小,具有高功率密度(单位体积所产生的转矩大);具有自起动能力。
文章给出了设计方案,介绍了该电机的结构,然后给出了电机时步
有限元仿真结果,并对仿真结果进行一定的分析研究,最后提出了设计的不足之处和需要改进的地方。
1 电机的基本设计方案
1.1 模型机规格
此电机的极数为30,定子槽数为36,由于极槽数接近,与传统交流电机的一个极下有3相绕组的结构形式有较大差别,每极每相槽数为分数,即2/5。
电机永磁体嵌放于转子侧,采用内置切向式结构。
电机的主要尺寸是依照Y400-6系列电机的规格作为参考确定的。
永磁同步电动机为减小过大的杂散损耗,降低电动机的振动与噪声和便于电动机的装配,其气隙长度?一般要比同规格的感应电动机的气隙大。
所以此电机选用气隙时选了一个较大的值。
电机规格详细参数如下。
功率:315kW 额定相电压:380V
额定频率:50Hz 额定转速:200r/min
额定转矩:1.504×104N·m
定子外径:63cm 定子内径:49cm
气隙长度:0.25cm 转子外径:48.5cm
转子内径:20cm 每槽导体数:24
磁钢矫顽力:880kA/m 定子铁芯长:80cm
电机定子铁心材料:DW470-50硅钢片
1.2 电机主要参数
依照《电机设计》中路的方法对电机进行初步设计[3],然后进行了程序编制,利用程序计算出有限元仿真时所用到的一些主要参数,计算结果如表1所示。
2 时步有限元仿真
该仿真方法结合了ANSYS软件平台与MATLAB编制的时步有限元计算程序[6]。
2.1 永磁同步电动机电磁场数值计算
电机电磁场的计算一般归结为某些偏微分方程的求解。
求解偏微分方程必须结合具体问题的特定边界条件才能获得唯一的解答。
求解的过程较为复杂,考虑到实心转子永磁同步电动机设计精度高的要求,本文采用有限元法对其电磁场进行数值计算。
永磁电机内电磁场瞬态边值问题可用公式(1)来表示[4]。
其中Ω为求解区域,Γ1为定子铁心外圆边界,Γ2为永磁体和其他媒介的交界。
ν1,ν2为不同介质的磁阻率,δ为永磁体等效面电流密度,且δc=Hc×n,Hc为永磁体矫顽力。
2.2 仿真过程
首先,在ANSYS软件中对模型机进行建模[6]。
具体步骤如下。
依据所设计电机的规格数据,对样机建立物理模型,用ANSYS绘制电机剖视图,如图1所示。
给电机中各个部分赋不同的材料号以便区分各个性质不同的区域。
对截面图进行网格剖分。
此处采用了剖分精度为7,三节点自由剖分模式,依据经验,此精度已经能够满足计算精度。
电机整体剖分图如图2所示。
将剖分后所得的节点、单元、边界信息从ANSYS中导出,形成三个文本文件,以便之后进行时步有限元计算时所用。
将由ANSYS导出的三个文本文件导入用MATLAB软件编制的
时步有限元程序中,赋上电机相应的参数,调试程序,进行模型机的起动过程仿真。
2.3 仿真结果
电机额定负载起动时的电磁转矩曲线如图3所示。
转速随时间变化的曲线如图4所示。
由于脉振转矩和谐波磁场的存在,低速时电机的起动特性并不是十分理想。
转速围绕同步速振荡,振荡幅度随着转速的升高而减小,并最终牵入同步。
图5为额定负载起动时电机反电势的变化规律。
电机额定负载起动时的定子电流变化曲线如图6所示。
3 仿真结果的分析
采用时步有限元法对样机模型在满载起动时进行仿真计算,通过对负载条件下瞬变电磁场的求解,得到仿真计算结果。
文献[2]中提出自起动永磁同步电动机在起动过程中既有平均转
矩(异步转矩、磁阻负序分量转矩、发电制动转矩),又有脉动转矩,且这些转矩的幅值均随电动机转速的变化而变化。
永磁同步电动机在起动0.4s后牵入同步,此时,定子电流波形逐渐恢复至正常范围,电机进入同步运行状态。
从起动过程仿真曲线可以看出,电机能牵入同步,正常起动。
4 结语
本文设计了一种可直接起动的低速大转矩永磁同步电机。
此电机模型仿真出了起动曲线,但是由于其结构的特殊性,气隙磁密偏高,因此有些结构可以完善修改,初步考虑的方案有:减小永磁体厚度,适当加大电机定子内外径,加大气隙长度等方法。
所研究得到的理论和仿真结果可作为进一步研究这类电机的基础和依据。
参考文献
[1] 李发海,朱东起.电机学(第4版)[M].北京:机械工业出版社,2007,6.
[2] 唐任远.现代永磁电机理论与设计[M].北京:机械工业出版社,2008,5.
[3] 陈世坤.电机设计[M].北京:机械工业出版社,2004,2.
[4] 倪光正,杨仕友.工程电磁场数值计算[M].北京:机械工业出版社,2010,4,1.
[5] 敬立发,黄海宏.一种新颖的多极低速永磁同步电机[J].东北电力技术,2000,5:27～30.
[6] 张蔚,梁惺彦,陆国平,等.基于场路结合法的永磁同步电动机设计分析软件[J].微电机,2008,11:23～25.
[7] Prakashraj Kasinathan,Anders Grauers,Essam S.Hamdi,Force Density Limits in Low-speed Permanent-magnet Machines Due to Saturation,IEEE Transactions on Energy Conversion,2005,20(1).。
