液压传动与控制第八章 典型液压系统分析
典型液压传动系统PPT课件
是液压泵→顺序阀7→上液压缸换向阀6(中位)→下液压缸换向阀14(中位)→油箱。
４. 快速返回：时间继电器延时到时后，保压结束，电磁铁2YA通电，先导 阀5右位接入系统，释压阀8使上液压缸换向阀6也以右位接入系统(下文说明)。 这时，液控单向阀12被打开，上液压缸快速返回。
进油路：液压泵→顺序阀7→上液压缸换向阀6(右位)→液控单 向阀11→ 上液压缸下腔；
１. 系统使用一个高压轴向柱塞式变量泵供油，系统压力由远程调压阀3调定。
２.系统中的顺序阀7规定了液压泵必须在2.5MPa的压力下卸荷，从而使控制油
路能确保具有一定的控制压力。
３.系统中采用了专用的QFl型释压阀来实现上滑块快速返回时上缸换向阀的换
向，保证液压机动作平稳，不会在换向时产生液压冲击和噪声。
工作进给速度范围为 6.6mm/min～660mm/min 最大快进速度为7300mm/min 最大推力为45kN
•1
•2
二、 YT 4543型动力滑台液压系统工作原理
动画演示
•3
•4
•5
•6
•7
•8
•9
元件1 为限压式变量叶片泵，供油
压力不大于6.3MPa，和调速阀一
起组成容积节流调速回路。
动画演示 •22
一、 YB 32―200型液压机的液压系统
•23
•24
液压机上滑块的工作原理
１.快速下行：电磁铁1YA通电，先导阀5和上缸主换向阀6左位接入系统，液 控单向 阀11被打开，上液压缸快速下行。
进油路：液压泵→顺序阀7→上缸换向阀6(左位)→单向阀10→上液压缸上腔； 回油路：上液压缸下腔→液控单向阀11→上缸换向阀6(左位)→下缸换向阀
7. 机床的润滑
第八章 液压系统控制元件
✵二位二通电磁阀
✵三位四通电磁阀
④液动换向阀 液动换向阀利用控制油路的压力油来推动阀芯实现 换向，它适用于流量较大的阀。 ⑤电液动换向阀
2.多路换向阀 多路换向阀是将两个以上手动换向阀组合在一起的 阀组，用以操纵多个执行元件的运动。为了适应多个执 行元件运动的配合或互锁要求，这种阀比通常的四通阀 增加两个油口，所以多路阀往往由若干个三位六通手动 换向阀组合而成。 ✵并联油路：多路换向阀内各单阀可以独立操作，如 果同时操纵两个或两个以上的阀时， 负载轻的先动作，此时分配到各执行 元件的油液仅为泵流量的一部分。
与油泵连接）；A、B－工作 油口（与执行元件连接）； T－回油口（与油箱连接）。 根据进、出油口的数目 可分为二通、三通、四通、 五通等。 ✵阀芯 带凸肩的圆柱体，按阀 芯的可变位臵可分为二位、 三位和多位。 ②工作原理与职能符号： 换向阀都有两个或两个 以上的工作位臵，其中有一 个常态位，即阀芯未受到操 纵它的外部作用时所处的位
8.2 方向控制阀（DIRECTIONAL CONTROL VALVES） 一、单向阀（CHECK VALVE） ✵功用：使液体只能单向通过。 ✵性能要求：压力损失小，反向截止密封性好。 ✵分类：普通单向阀，液控单向阀。 1.普通单向阀（CHECK VALVE） ⑴结构：由阀体、阀芯和复位弹簧等组成。 ⑵工作原理：
✵串联油路：各单阀之间的进油路串联，上游换向阀 的工作回油为下游换向阀的进油。该油路可以实现两个 或两个以上工作机构的同步动作，泵的出口压力等于各 工作机构负载压力的总和。 ✵串并联油路：各单阀之间的进油路串联，回油路并 联，操纵上游阀时下游阀不能工作。但上游阀在微调范 围内操纵时，下游阀尚能控制该路工作机构的动作。
臵，这是阀的原始位臵。绘制液压系统图时，油路一般 应连接在换向阀的常态位上。 滑阀式换向阀主体部分的结构原理与职能符号
第八章流量阀及速度控制回路解读
m
几种常用的节流口形式如图所示。
针阀式
偏心槽式
轴向三角槽式
周向缝隙式
轴向缝隙式
（一）节流阀
1、结构原理
适用于： 负载和温
度变化不大或
对速度稳定性 要求不高的液
压回路中。
单向节流阀
则无节流作用。
2
3 只能控制一个方向上的流量大小， 而在另一个方向 4
1 2 3 P2 4 P1
P2
P1 P2
P1
P1
1）液压缸差动连接回路
2）采用蓄能器的快速运动回路
3）双泵供油回路
4）用电磁换向阀的快慢速转换回路
5）行程阀的快慢速换接回路
下位： 快进 上位： 工进 阀2左位：快退
优点：快慢速换接过程 较平稳，换接点的位置较准 确。 缺点：行程阀的安装位 置不能任意布置，管路连接 较为复杂。
2. 两种慢速的转换回路
1、进油节流调速回路
1）回路的组成： 定量泵、节流阀、溢流阀 和执行元件。 2）工作原理： 执行元件进油路串接一节流 阀，以调节执行元件运动速度。 正常工作的必要条件： 泵输出油液qp q1→液压缸 △q→油箱
泵出口压力pp：溢流阀调整压力（基本恒定）
2、回油（出口）节流调速回路
原理： 节流阀串联在液压缸回油 路上，通过控制缸的回油量q2 实现速度调节。 特点： 基本特性与进口节流调速 回路基本相同。
正确而迅速地阅读液压系统图，对于分析液压 系统、设计电气系统以及使用、检修、调整液压设 备都有重要的作用。
阅读液压系统图的一般方法和步骤： 1）了解液压系统的任务、工作循环、应具 备的性能和需要满足的要求； 2）查询系统图中所有的液压元件及其连接 关系，分析它们的作用及其所组成的基本回路及 功能； 3）分析系统的基本回路，了解系统的工作 原理及特点。

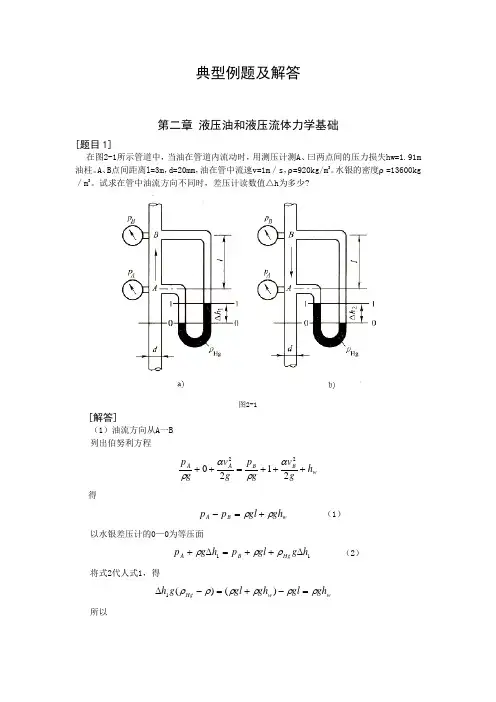

液压传动典型例题及解答
典型例题及解答第二章 液压油和液压流体力学基础[题目1]在图2-1所示管道中，当油在管道内流动时，用测压计测A 、曰两点间的压力损失hw=1.91m油柱。
A 、B 点间距离l=3m ，d=20mm ，油在管中流速v=1m ／s ，ρ=920kg/m 3。
水银的密度ρ =13600kg ／m 3。
试求在管中油流方向不同时，差压计读数值△h 为多少?图2-1[解答]（1）油流方向从A 一B 列出伯努利方程w B BA Ah gv gp gv gp +++=++212022αραρ得w B A gh gl p p ρρ+=- （1）以水银差压计的0—0为等压面11h g gl p h g p Hg B A ∆++=∆+ρρρ （2）将式2代人式1，得w w Hg gh gl gh gl g h ρρρρρρ=-+=-∆)()(1所以m h h Hg w 139.09201360092091.11=-⨯=-=∆ρρρ（2）油流方向从B 一A 时w ABh gp l g p +=+ρρ)(l h g p p w A B -=-ρ以水银差压计的0—0为等压面22h g gl p h g p B Hg A ∆++=∆+ρρρ得： m h h Hg w 139.09201360092091.12=-⨯=-=∆ρρρ[题目2]某流量Q=16L ／min 的油泵安装在油面以下，如图2-2所示。
设所用油液ρ=917kg ／m3，粘度ν=1lcSt ，管径d=18mm 。
如不考虑油泵的泄漏，且认为油面能相对保持不变(即油箱容积相对较大)。
试求不计局部损失时油泵入口处的绝对压力。
图2-2[解答](1)求吸油管内油液的流速vs m dQA Q v /048.1)1018(60/1016442332=⨯⨯⨯===--ππ(2)求吸油管内液流的雷诺数Re）（近似取层流1)(2320171510111018048.12163==<=⨯⨯⨯==--αανvdR e(3)求沿程压力损失△p LpavdL R vdL p eL 6.26912048.1917101810)20200(171575275223222=⨯⨯⨯⨯+⨯=⋅⋅=⋅⋅=∆--ρρλ (4)求油泵人口处的绝对压力p2列出油面I —I 与油泵人口处Ⅱ一Ⅱ两选定断面处的伯努利方程式L h gv gp h gv g p h +++=++2222222111ρρ由于油箱液面为相对静止，故v l =O 。
液压传动与控制技术介绍
六、习题与考核
1、习题：每章结后完成、教材后部分习题（由老师指定），鼓励学生完成全部习题。
2、考核：平时在绩（30—40%）：由作业、课堂问答和出勤确定
期末考试：（70—60%）：闭卷完成
授 课 计 划
学时
主要内容
重难点
2
绪论、液压基本概念、组成、优缺点
工作特性
1
调速回路小节
1
快速和速度换接回路
1
方向控制回路
液压锁
2
压力控制回路
互不干扰回路、卸压、调压、保压回路
2
多缸控制、同步动作、互不干扰回路
2
组合机床液压系统分析
2
万能外圆磨床系统分析（或万能液压机）
2
设计计算
2
设计计算举例
1
液压伺服系统简介
本授课计划的学时安排可根据学生的情况进行调整。
第一章 绪 论
一、教学目的
第三章 液压泵和马达
一、教学目的
掌握泵、马达的工作原理及参数计算。
二、教学重、难点
重点：结构与参数计算
难点：特性分析
三、学时安排
5学时，其中：概述与齿轮泵（马达）2节；叶片泵、柱塞泵（马达）2节；总结1节。
引入：
执行元件——动力元件容积式——非容积式
第一节 概述
一、泵和马达的工作原理及分类
1、工作原理
四、本课程的学时安排
本课程的总学时在50学时左右，具体安排见授课计划。
五、本课程的教材及参考书目
1、教材：《液压传动与控制》（第2版）贾铭新主编全国重点教材
该教材的特点：
（1）01年第2版、反映了国内外液压技术的新成就
液压与气动技术——液压系统实例分析
• • ①进油路：液压泵→精滤油器→先导阀7、
9→ • ②回油路：右抖动缸→先导阀8、14→油箱。
• 主换向阀的控制油路为： • ①进油路：液压泵→精滤油器→先导阀7、
9→单向阀I2→主换向阀右端；
• ②回油路：主换向阀左端→先导阀8、14→ 油箱。
• 2）端点停留阶段 • • • ②回油路：换向阀左端→节流阀L1→先导阀
• ②回油路：液压缸右腔→液控换向阀（左 位）→液控顺序阀6→背压阀5→
• （3）第二次工作进给
• ①进油路：变量泵1→单向阀2→液控换向 阀3（左位）→调速阀8→调速阀→9液压缸 左腔；
•② • （4 • 当滑台第二次工作进给终了碰到死挡铁时，
滑台停止前进。这时，液压缸左腔油压力 进一步升高，使压力继电器12动作，发出 电信号给时间继电器，其停留时间由时间 继电器控制。设置死挡铁，可以提高滑台 停留时的位置精度。
如发现导轨润滑油过多会使工作台产生浮动而影响运动精度或过少会使工作台产生低速爬行现象一般油量过多则首先检查润滑油压力是否过高必要时可降低压力再调节节流阀l油量过少则应考虑润滑油压力是否过低可先升高压力再调节流将砂轮架底座前端的定位螺钉旋出使砂轮架快速前进至最前端千分表磁性表座固定在工作台上表头触及砂轮架得出某一读数
图8.1 1—泵；2—单向阀；3、4—电磁换向阀；5—背压阀；6— 7、13—单向阀；8、9—调速阀；10—电磁换向阀；11—行程阀；12—压力继电器
• 8.2.2 动力滑台液压系统工作原理
• （1）快进 •1 • ①进油路：变量泵1→电磁换向阀4（左位）
→单向阀I1 →液控换向阀3（左端）； • ②回油路：液控换向阀3（右端）→节流阀
• （2
•
第8章 液压与气压传动
第8章液压与气压传动8-1 液压传动概述教学目的与要求：1、了解液压传动的基本概念。
2、熟悉液压传动的组成。
3、掌握液压传动的工作原理和特点。
教学重点与难点：1、重点：液压传动的工作原理和特点。
2、难点：压传动的基本概念。
教学手段与方式：讲授法、归纳法教学过程：引入：机械传动、电气传动、液压传动与气压传动是目前运用最为广泛的四大类传动方式。
液压传动是以液体为工作介质，利用液体压力来传递动力和进行控制的一种传动方式。
新课传授：一、液压传动工作原理液压传动系统的工作过程如下图所示。
二、液压传动的组成液压传动系统主要由以下四部分组成。
（1）动力元件把机械能转化为液压能的装置，常见的动力元件为液压泵。
（2）执行元件把油液的液压能转换成机械能的装置，执行元件为液压缸、液压马达。
（3）控制元件控制调节系统中油液压力、流量或流向的装置，常见的控制元件有各种阀类元件，如换向阀、压力阀、流量阀等。
（4）辅助元件保护系统正常工作的装置，如过滤器、蓄能器及各种管接头等。
三、液压系统的特点1.液压传动在应用上与机械传动相比有以下优点①速度、扭矩、功率均可无级调节，而且能迅速换向和改变速度，调速范围宽。
②在传递相同功率的情况下，液压传动装置的体积小，重量轻，结构紧凑，布局灵活。
③易于实现过载保护，安全可靠。
④便于液压系统的设计、制造和使用维修。
⑤易于控制和调节，实现数字控制。
2.液压传动的缺点①传动效率低。
②不宜在温度很高或很低的条件下工作。
③液压元件结构精密，制造精度较高，给使用和维修带来一定困难。
④液压系统不能保证精确的传动比。
四、液压系统的特点1、静压传递规律F１/A１= F２/A２= p不计活塞重量，则Ｇ＝Ｆ２＝ｐＡ２。
液压系统中的工作压力取决于外负载。
2.流量与平均速度（1）流量流量指单位时间内流过某一截面处的液体体积，即ｑＶ＝Ｖ/ｔ（2）平均流速液体在单位时间内平均移动的距离称为平均流速，即ｖ＝ｑＶ/Ａ（3）活塞运动速度与流量、流道截面的关系根据物质不灭定律，油液流动时既不能增多也不会减少，由于油液又被认为是几乎不可压缩的，所以油液流经无分支管道时，每一横截面上通过的流量一定是相等的，即ｑＶ１＝ｑＶ２＝ｑＶ３因为Ｑ＝Ａｖ，故Ａ１ｖ１＝Ａ2ｖ２＝Ａ３ｖ３液体在无分支管道中流动时，通过不同截面的流速与其截面积大小成反比，而流量不变，即管道截面小的地方流速大，反之流速小。
最全的液压传动基本知识图解
液压传动系统在工业领域的应用实例
轧机、连铸机等冶金机械中采用 液压传动系统，提供大扭矩、高 精度的动力输出。
飞机起落架、导弹发射装置等航 空航天设备中采用液压传动系统 ，满足高可靠性、高精度的要求 。
工程机械 冶金机械 农业机械 航空航天
挖掘机、装载机、叉车等工程机 械中广泛应用液压传动系统，实 现各种复杂动作。
02
液压传动基础知识
Chapter
液压油及其性质
01
02
03
液压油的作用
传递动力、润滑、冷却、 密封
液压油的性质
粘度、密度、压缩性、抗 磨性、抗氧化性、抗泡性
液压油的选用
根据系统工作压力、温度 范围、设备环境等因素选 择合适的液压油
液体静力学与动力学基础
液体静类
根据结构形式，液压马达可分为齿轮马达、叶片马达、柱塞马达等类型。根据 工作压力和排量大小，液压马达可分为低速大扭矩马达和高速小扭矩马达。
液压泵与液压马达的性能参数
01
液压泵的性能参数主要包括排量、压力、转速、效率和噪声等。排量是指泵每转 一周所排出油液的体积，压力是指泵出口处的油液压力，转速是指泵的旋转速度 ，效率是指泵输出功率与输入功率之比，噪声是指泵运转时产生的声音。
03
考虑液压缸和液压 阀的安装、调试和 维护的方便性。
04
在满足性能要求的 前提下，尽量选用 结构简单、性能稳 定、价格合理的产 品。
05
液压辅助元件及液压回路
Chapter
蓄能器、过滤器等辅助元件
储存能量
在液压系统中起到储存和释放能量的 作用，平衡系统压力。
吸收冲击
减小压力冲击对系统的影响，提高系 统稳定性。
，延长元件使用寿命。
流体传动与控制
第一章绪论以液体为工作介质，传递能量和进行控制的叫液体传动，包括液力传动和液压传动。
液压传动是用密封的在系统中的液体为介质，把液压能转换为机械能。
只利用液体的压力能传动。
液压传动的工作原理：液体具有两个重要特性：1.液体几乎不可压缩；2.密闭容器中静止液体压力以同样大小向各个方向传递。
液压系统的工作特性：（1）液压传动是靠着运动着的液体压力能来传递力的；（2）液压传动系统是一种能量转换系统；（3）液压传动中的油液是在受调节控制的状态下进行工作的；（4）液压传动系统必须满足主机在力和速度等方面提出的要求；系统组成：1.传递介质 2.动力元件 3.执行元件 4.控制元件 5.辅助元件第二章液体流体力学基础名词解释：可压缩性、黏性、理想流体、实际流体、稳定流动和非稳定流动、层流和稳流、雷诺数 层流：液体中质点沿管道做直线运动而没有横向运动。
稳流：液体中质点除了沿管道轴线运动外，还有横向运动，成杂乱无章的状态。
工作液三大类：矿物油，浮化液，合成型液。
液压油液的黏度有几种表示方法？它们各用什么符号表示?它们又各用什么单位？ 答：（1）动力黏度（绝对黏度）：用μ表示，国际单位为：Pa •s （帕•秒）；工程单位：P （泊）或cP （厘泊）。
（2）运动黏度： 用ν表示，法定单位为s m 2，工程制的单位为St （沲,s cm 2），cSt （厘沲）。
（3）相对黏度：中国、德国、前苏联等用恩氏黏度ºE ，美国采用赛氏黏度SSU ，英国采用雷氏黏度R ，单位均为秒。
黏度的定义：油液在流动时产生内摩擦力的特性。
压力、温度对液体黏性的影响：对液压油而言，黏度随压力的增大而增大，但压力对液体黏度影响小，在压力不高且变化不大时，这种影响可以忽略。
>=20MPa 变化较大，需要考虑液体黏度随温度升高而减小。
液压油四项基本功能：（1）传递运动和力；（2）润滑液压元件和运动元件；（3）散发热量；（4）密封液压元件对偶摩擦中的间隙。
液压传动与控制课后题及详解答案
《液压传动与控制》习题集液压传动课程组兰州工专内部使用前言《液压传动与控制》教材由兰州工业高等专科学校、云南工学院、新疆工学院、陕西工学院四所院校编写，于1994年6月由重庆大学出版社出版。
阅历十余年，液压传动的内容发展很快，所以修订后再出版。
为有利于教学，编了该教材的思考题与习题集，仅供参考。
编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统（设备）的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动？其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图，说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较，有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种，并分别叙述其粘度单位。
1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么?1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时，其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态，为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油，在50℃时流过恩氏粘度计的时间t 1=153s ；同体积的蒸馏水在20℃时流过的时间t 2＝51s 。
该油的恩氏粘度oE 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解：3511532150==t t E ＝()cst E E v 12.213/64.830.8/64.80.85050=-⨯=-=()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ；新牌号 N321-9某液压油的运动粘度为20cSt ，其密度ρ = 900kg ／m 3，求其动力粘度和恩氏粘度各为多少?解：()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ由 t t E E v/64.80.8-= 导出 064.80.8=--t t E v E()1626204264.88420202±=⨯-⨯⨯-±=t E 875.21=t E 375.02-=t E（舍去）1-10如图所示直径为d ，重量为G 的柱塞浸没在液体中，并在F 力作用下处于静止状态。
液压与气压传动8-2 典型液压系统实例
一、概述
液压机是用来对金属、木材、塑料等进行压力加工的机械,也是最 早应用液压传动的机械之一。目前液压传动己成为压力加工机械的主 要传动形式。液压机传动系统是以压力变换为主的系统由于用在主传 动,系统压力高,流量大,功率大,因此特别要注意提高原动机功率利用率, 须防止泄压时产生冲击。
二、工况特点及对液压系统的要求
主机动作要求：液压机根据其工作循环要求有快进、减速接近工件、加压、 保压延时、泄压、快速回程及保持（即活塞）停留在行程的任意位置等基 本动作，图8-3为液压机典型工作塞前进、停止和退回等动作。
《液压与气压传动》第8章 典型液压传动系统
四、液压系统的特点 1. 液压系统中各部分相互独立,可根据需要使任一部分单独动作,也可 在执行元件不满载时,各串联的执行元件任意组合地同时动作。 2. 支腿回路中采用双向液压锁6,将前后支腿锁定在一定位置，防止出 现“软腿”现象或支腿自由下落现象。 3. 起升回路、吊臂伸缩、变幅回路均设置平衡阀,以防止重物在自重 作用下下滑。 4.为了防止由于马达泄漏而产生的“溜车”现象,起升液压马达上设有 制动阀,并且松阀用液压力,上阀用弹簧力,以保持在突然失去动力时液压 马达仍能锁住,确保安全。
《液压与气压传动》第8章 典型液压传动系统
四、 YA32-315型四柱万能液压机液压系统特点 1. 采用高压大流量恒功率变量泵供油,既符合工艺要求,又节省能量,这是
压机液压系统的一个特点; 2.本压机利用活塞滑块自重的作用实现快速下行,并用充液阀对主缸充液。
这一系统结构简单,液压元件少，在中、小型液压机是一种常用的方 案；
《液压与气压传动》第8章 典型液压传动系统
4DT
10 9
7
1DT
液压与气压传动作业答案
液压与气压传动平时作业平时作业一第一章概述1.液压传动系统由哪几部分组成各个组成部分的作用是什么答:1能源装置：将原动机所提供的机械能转变成液压能的装置,通常称液压泵;2执行元件：将液压泵所提供的液压能转变称机械能的元件;3控制元件：控制或调节液压系统中液压油的压力、流量和液压油的流动方向元件;4辅助元件：上述三部分以外的其他元件,例如油箱、油管、管接头、蓄能器、滤油器、冷却器、加热器及各种检测仪表等,它们的功能各不相同,但对保证系统正常工作有重要作用;5工作介质：油液或液压液,是液压传动中能量传递的载体;2.液压传动的主要优缺点是什么答：优点：1与机械传动、电力传动同功率相比较时,液压传动的体积小、重量轻、结构紧凑;2工作平稳、反应快、冲击小、能高速启动、制动、能够频繁换向;3可实现大范围的无级调速,能在运行过程中进行调速,调速范围可达2000：1;4控制方便,易于实现自动化,对压力、流量、方向易于进行调节或控制;5易于实现过载保护;6液压元件已经标准化、系列化和通用化,在液压系统的设计和使用中都比较方便;7有自润滑和吸振性能;缺点：1不能保证严格的传动比;2损失大,有利于远距离传输;3系统工作性能易受温度影响,因此不易在很高或很低的温度条件下工作;4液压元件的制造精度要求高,所以元件价格贵;5液压诉故障不易查找;6工作介质的净化要求高;第二章液压油与液压流体力学基础1.试解释下列概念1恒定流动：液体流动时,若液体中任何一点的压力、流速和密度都不随时间而变化,这种流动就称为恒定流动;2非恒定流动：流动时压力、流速和密度中任何一个参数会随时间变化,则称为非恒定流动也称非定常流动;3通流截面：液体在管道中流动时,垂直于流动方向的截面称为通流截面;4流量：单位时间内,流过通流截面的液体体积为体积流量,简称流量;5平均流速：液压缸工作时,活塞的运动速度就等于缸内液体的平均流速;6密度：单位体积液体的质量称为该液体的密度;2.什么叫液体的粘性常用的粘度表示方法有哪几种他们之间如何换算答：液体在外力作用下流动时,分子间的内聚力阻碍分子间的相对运动,而产生内摩擦力的性质称为粘性;常用的粘度有三种,即动力粘度、运动粘度和相对粘度;3.什么是压力压力有哪几种表示方法液压系统的工作压力与负载有什么关系答：1液体单位面积上所受的法向力称为压力;2压力有两种表示方法：绝对压力和相对压力;以绝对真空作为基准进行度量的压力,称为绝对压力；以当地大气压力为基准进行度量的压力,称为相对压力;3P=F/A液压系统的工作压力由负载决定;4.伯努利方程的物理意义是什么该方程的理论式与实际式有什么区别5.管路中的压力损失有哪几种分别受哪些因素影响压力损失分为沿程压力损失和局部压力损失;沿程压力损失：局部压力损失：6.选用液压油时应满足哪些要求答：1粘温性好;在使用温度范围内,温度的变化愈小愈好;2润滑性能好;在规定的范围内有足够的油膜强度,以免产生干摩擦;3化学稳定性好;在贮存和工作过程中不易氧化变质,以防胶质深淀物影响系统正常工作；防止油液变酸,腐蚀金属表面;4质地纯净、抗泡沫性好;油液中含有机械杂质易堵塞油路,若含有易挥发性物质,则会使油液中产生气泡,影响运动平稳性;5闪点要高,凝固点要低;油液用于高温场合时,为了防火安全,闪点要求高；在温度低的环境下工作时,凝固点要求低;一般液压系统中,所用的液压油的闪点约为130～150℃,凝固点约为10～-15℃;7.产生液压冲击的原因有哪些答：1当管道路内的液体运动时,如在某一瞬时将液流通路迅速切断如阀门迅速关闭,则液体的流速鼗突然降为零;2液压系统中的高速运动部件突然制动时,也可引起液压冲击;3当液压系统中的某些元件反应不灵敏时,也可能造成液压冲击;8.说明液压冲击的危害;答：液压系统中产生液压冲击时,瞬时压力峰值有时比正常压力要大好几倍,这就容易引起液压设备振动,导致密封装置、管道和元件的损坏;有时还会使压力继电器、顺序阀等液压元件产生误动作,影响系统的正常工作;因此,在液压系统设计和使用中,必须设法防止或减小液压冲击;9.要减小液压冲击的危害应采取哪些措施答：液压冲击危害极大,根据其产生的原因,可以采取适当措施来减小液压冲击; 1关闭阀门的速度不能过快;2在液压冲击源附近设置蓄能器;3限制管中流速;4在液压冲击源前装安全阀;10.为了防止产生气穴现象和气蚀可采取哪些措施答：1减小液流在小孔或间隙处的压力降;2正确确定液压泵管径,对流速要加以限制,降低吸油高度;3整个系统的管道应尽可能做到平直,避免急弯和局部窄缝,密封要好,配置要合理;4提高零件抗气蚀能力;如提高零件的机械强度、采用抗腐蚀能力强的金属材料,减小零件加工的表面粗糙度等;第三章液压泵1.液压泵是如何吸油和排油的它的出口压力是如何建立起来的泵的工作压力与额定压力有何区别出口压力是液压泵克服负载阻力所建立起来的 ;1额定压力液压泵在正常工作条件下,按试难标准规定能连续运转的最高压力称为泵的额定压力;液压泵的工作压力超过额定压力时,泵就会过载;2工作压力是指液压泵工作时输出油液的压力值;液压泵的工作压力取决于外界负载,外负载增大,泵的工作压力也随升高；反之,则工作压力降低;如果液压泵出口压力直通油箱,其出口压力公克服回油管的阻力,近似为零;2.什么是齿轮泵的困油现象有什么危害如何解决危害：闭死容积由大变小时油液受掠夺,导致压务冲击和油液发热,闭死容积由小变大时,会引起气蚀和噪声;解决：在前后盖板或浮动同套上开卸荷槽;3.减小齿轮泵径向力的措施有哪些答：1缩小齿轮泵压油口;为了减小径向不平衡力,压油腔的包角越小越好,使压力油仅作用在一个齿到两个齿的范围内;2适当增大径向间隙,使齿顶不和泵体接触;3开设平衡槽;在过渡区开设两个平衡槽,分别与高压腔、低压腔相通,这种结构大大减小了作用在轴承上的径向力,但增加内泄漏,使容积效率下降;4.什么叫液压泵的流量脉动对工作部件有何影响哪种液压泵的流量脉动最小液压在排油过程中,瞬时流量是不均匀的,随时间而变化,但是在液压泵连续转动时,每转中各瞬时的流量却按同一规律重复变化,这种现象称为液压泵的流量脉动;影响：液压泵的流量脉动会引起压力脉动,从而使管道、阀待元件产生振动和噪声,而且由于流量脉动致使泵的输出 流量不稳定,影响工作部件的运动平稳性,尤其是对精密的液压传动系统更为不利;通常螺杆泵的流量脉动最小,双作用叶片泵次之,齿轮泵和柱塞泵的流量脉动最大;5.为什么叶片泵的叶片槽根部必须通油6.斜轴式轴向柱塞泵与斜盘式轴向柱塞泵在结构及工作原理上有什么异同 结构上：斜盘式指传动轴轴线与缸体轴线一致,与圆盘轴线倾斜;斜轴式指传动轴轴线与圆盘轴线一致,与缸体轴线倾斜;7.齿轮泵具有哪些优缺点8.提高双作用叶片泵工作压力的主要措施有哪些2改变叶片结构9.某轴向柱塞泵直径d=22mm,分度圆直径D=68mm,柱塞数z=7,当斜盘倾角为γ=22°30′,转速m in r 960n =,输出压力p=10Mpa,容积效率v η=,机械效率m η=时,试求：①泵的理论流量；②泵的实际流量；③所需电机功率; 10.已知泵的流量m m L 80q =,油液粘度s m 103026-⨯=ν,油液密度3m kg 900=ρ,吸油管长l=1m,当吸油管内经为d=16mm 时,液压泵无法吸油;请分析原因; 11.某液压泵的输出油压p=10Mpa,转速m in r 1450n =,排量r L 2.46V =,容积效率v η=,总效率η=;液压泵的输出功率和驱动泵的电动机功率各为多少 12.某叶片泵转速为m in r 1500n =,在输出压力为时,输出流量为m m L 53,这时实测泵消耗功率为7kW ；当空载卸荷运转时,输出流量为m m L 56,试求该泵的容积效率v η和总效率η;平时作业二第四章 液压缸与液压马达1.在供油流量q 不变的情况下,要使单杆活塞式液压缸的活塞杆伸出速度和回程速度相等,油路应该怎样连接,并计算活塞杆的直径d 与活塞直径D 之间的关系;答：应该采用差动联接回路,如图所示,而且为使活塞杆的伸出和回程速度相等,活塞的直径D 和活塞杆的直径d 应有如下的关系： =V ()22244d D q d q-=ππ简化与整理后得：D=d 22.现有一个单活塞杆双作用活塞式气缸和一个双活塞杆双作用活塞式液压缸,两者应如何连接,以及需要用哪些液压元件组成回路,使它们组成一个正、反向运动都能独立调节的气——液阻尼缸绘图并说明所用元件的名称及作用;答：两缸的连结方式和液压回路如图所示;其中,单向阀2和节流阀3供气缸活塞右移调速用,单向阀1和节流阀4供气缸活塞左移调速用;单向阀5和6可以从油杯7吸油,分别用以补充油缸左腔或右腔的泄漏损失;3.液压马达与液压泵在结构上有何异同液压马达和液压泵在工作原理上互逆的,当向泵输入压力油时,其轴输出转速和转矩就成为马达;但由于二者任务和要求有所不同,故在实际结构上也存在区别;液压泵在结构上需保证具有自吸能力,而马达就没有这一要求 题图液压马达一般需要正反转,所以在内部结构上应具有对称性,而液压泵一般是单方向旋转的,没有这一要求;从具体机构细节来看：齿轮泵的吸油口大,排油口小,而齿轮液压马达的吸、排油口大小相同；齿轮马达的齿数比齿轮泵的齿数多；叶片泵的叶片须斜置安装,而叶片马达的叶片径向安装；叶片马达的叶片式依靠根部的燕式弹簧,使其压紧在定子表面,而叶片泵的叶片式依靠根部的压力油和离心力作用压紧在定子表面上;4.对某一液压马达,若想改变其输出转速,应如何办如何实现马达的反转 可以通过改变注入流量来实现,也可以改变排量来实现;当改变变油流方向时,便可改变马达的旋转方向,如将配流盘旋转180度装配也可实现马达反转;5.液压马达的性能指标主要有哪几个方面1几何排量,2平均转速和理论流量,3实际流量q 和容积效率,4实际输入功率、实际输出功率;6.马达的输出扭矩与哪些参数有关即电动机的输出,为电动机的基本参数之一;单位为牛.米;电机输出的扭矩与电动机的转速和功率有关;W=AM 功率=转速7.什么是液压马达的排量它与泵的流量、系统的压力是否有关8.如何确定液压缸结构的参数1.液压缸工作压力的确定,2.液压缸内径的确定,3.液压缸行程,4.液压缸长度的确定,5.液压缸缸体壁厚,6.活塞杆长度的确定;9.已知单杆液压缸缸筒直径D=100mm,活塞杆直径d=50mm,工作压力2MPa p 1=,流量m in L 10q =,回油背压力0.5MPa p 2=,试求活塞往复运动时的推力和运动速度;10.已知单杆液压缸缸筒直径D=50mm,活塞杆直径d=35mm,液压泵供油流量m in L 10q =,试求：1液压缸差动连接时的运动速度；2若液压缸在差动阶段所能克服的外负载F=3000N,求缸内油液的压力不计管内压力损失;11.一柱塞式液压缸柱塞固定,缸筒运动,压力油从空心柱赛中通入,压力为p,流量为q,缸筒直径为D,柱塞外径为d,内孔直径为0d ,试求柱赛式液压缸所产生的推理和运动速度;解：柱塞缸产生的推动力为柱塞缸的速度为12.设计一单杆活塞式液压缸,要求快进时为差动连接,快进和快退有杆控进油时的速度均为6min m ;工进时无杆腔进油,非差动连接,可驱动的负载F=25000N,回油背压力25MPa ,采用额定压力为6.3MPa ,额定流量为m in L 25液压泵;试确定：1缸筒内径和活塞杆直径；2缸筒壁厚缸筒材料选用无缝钢管; 解：1根据油缸差动连接且油缸快进和快退时速度相等得d D d D d d D d 2)(4422222212=-=-=υπυππ而 ==21υυ 6 m/min,快进时有：22107.310d --==⨯mD 0.103== m根据缸筒缸杆尺寸系列取D = m,d = m;根据工进时的力平衡关系得：=3310599 Pa缸筒壁厚][21σδDp ≥ 材料选45钢 600=b σMPa1205600][===n bσσMPa633105990.10.001379212010δ⨯≥=⨯⨯m根据冷拔精密无缝钢管系列,选取内径为100mm,壁厚为=的无缝钢管;第五章 液压控制阀1.什么是液压控制阀按机能分为哪几类按连接方式分为哪几类控制油液流动方向、流量的大小和系统压力的元件叫做液压系统中的液压控制阀;按机能分为：开关或定值控制阀、电液比例阀、伺服阀、数字控制阀; 按连接方式分：管式连接,板式及斤斗式连接,叠加式连接;2.什么叫单向阀其工作原理是什么开启压力有哪些要求若做背压阀时应采取何种措施它是一种只允许油液正向流动,反向关闭的阀,故又称为逆止阀或止回阀;开启压力要求： 3.液控单向阀为什么要有内泄式和外泄式之分什么情况下采用外泄式 因控制活塞泄油方式的不同而有内泄式和外泄式的两种,当A 口压力较大时宜采用外泄式的液控单向阀;4.什么是换向阀的“位”与“通”图形符号应如何表达换向阀是利用阀芯在阀体中的相对运动,使阀体上的油路口的液流通路接通、关断、变换液体的流动方向,从而使执行元件启动、停止或停留、变换运动方向,这种控制阀芯在阀体内所处的工作位置称为“位”,将阀体上的油路口称为“通”;5.换向阀的操纵、定位和复位方式有哪些电液换向阀有什么特点1手动换向阀,2机动换向阀,3电磁换向阀,4液动换向阀,5电液换向阀,6多路换向阀电液换向阀主要用在流量超过电磁换向阀额定流量的液压系统中,从而用较小的电磁铁就能控制较大的流量;6.什么是换向阀的中位机能选用时应考虑哪几点中位机能：是指换向阀里的滑阀处在中间位置或原始位置时阀中各油口的连通形式,体现了换向阀的控制机能;7.溢流阀的作用是什么其工作原理是什么若进、出油口接反了会出现什么情况作用：通过阀口的溢流,使被控制系统或回路的压力维持恒定,实现稳压、调压或限压作用;工作原理：溢流阀工作时,是利用弹簧的压力来调节、控制液压油的压力大小;从图3-50中可以看到：当液压油的压力小于工作需要压力时,阀芯被弹簧压在液压油的流入口,当液压油的压力超过其工作允许压力即大于弹簧压力时,阀芯被液压油顶起,液压油流入;一般溢流阀接反了不起溢流作用,系统压力不断升高,超过规定压力,损坏终端液压元件;8.先导式溢流阀的阻尼孔有什么作用是否可将它堵死或随意加大所谓的阻尼就是在油液流动的时候起到压力衰减的作用让上下腔有一定的压力差来控制阀的开启先导式溢流阀阻尼孔有两个,一个是在进油口通先导阀的油路上,防止先导阀阀芯突然开启和关闭,另一个是在先导阀主阀芯的中心孔里面,控制主阀芯的启闭;不可以,主阀芯阻尼孔被堵塞后,上腔无压力油,主阀芯在很低油压力下抬起溢流,使进油口压力无法调高;10.减压阀的作用是什么其工作原理如何其进、出油口可否接反减压阀主要用于降低系统某一支路的油液压力,使其获得一个较主系统的稳定的工作压力;工作原理：把减压阀的进、出油口反接,会发生先导阀打开,主阀口关小,最终关死,使输出流量为零;12.顺序阀的控制与泄油的组合方式有哪些简述其用途;内控外泄式顺序阀的,外控内汇式顺序阀,内控外汇式先导式顺序阀1控制多个执行元件的顺序动作;2与单向阀组成平衡阀,保持垂直放置的液压缸不因自重而下落;3用外控顺序阀使双泵系统的大流量泵卸荷;4用内控顺序阀接在液压缸回油路上,增大背压,以使活塞的运动速度稳定;13.现有一溢流阀和一减压阀,铭牌不清,在不拆开阀的情况下如何区分1溢流阀口常闭,减压阀口常开,吹一口气,通气者为减压阀,不通气者为溢流阀;2减压阀有外泄油口,溢流阀则没有;3若阀是在管路上安装着,由a.减压阀和所控制的油路成串联,溢流阀则成并联;b.减压阀进出油口均为压力油,其出油口与系统相通,溢流阀出口不是压力油,其出口与油箱相通;14.影响节流阀流量稳定性的因素有哪些影响流量稳定性的因素有压力、温度和节流口的形状等;15.调速阀与节流阀的结构及流量——压力曲线有何区别当调速阀进、出油口接反时会出现什么情况接反时：在节流调速系统中,如果调速阀的进、出油口接反了,调速阀流量将随负载的变化而变化,流速不稳定;因为进、出油口接反,调速阀中的减压阀弹簧腔压力高,减压口开至最大而不起作用;相当于简式节流阀;第六章辅助元件1.蓄能器的功用是什么2.设计油箱时应考虑哪些问题其容积如何确定设计油箱时应考虑以下几点：油箱的容积、壁板、底板与底脚、顶板、隔板、回油管及油管、油箱壁板应设有液面指示器、油箱顶板上需装空气滤清器3.滤油器有哪几种类型各有什么特点各用在什么场合4.什么情况下设置加热器和冷却器液压系统中,当液压系统领先自然冷却不能使油温控制在30～50℃范围内,则需安装冷却器;若环境温度低于10℃,液压油粘度太大,致使液压泵无法启动或正常运转时,则需安装加热器,将油温升高到15℃以上;5.如何计算油管的内径和壁厚6.蓄能器安装时应注意哪些问题7.油箱有哪些功能8.滤油器的作用有哪些什么是滤油器的过滤精度平时作业三第七章液压传动基本回路1.什么是液压系统的基本回路基本回路的类型有哪几种基本回路是由一些液压元件和管路按一定方式组合起来的、能够完成一定功能的油路结构;基本回路一般包括方向控制回路、压力控制回路、速度控制回路和多执行元件回路等;2.锁紧回路需要采用什么方式实现常用的有哪几种锁紧回路可以采用液压元件实现,如单向阀、液控单向阀、O或M型的中位机能的换向阀、液压锁等;液控单向阀的锁紧回路、换向阀的锁紧回路、3.压力调节回路有哪几种各有什么特点压力调节回路的基本类型有调压回路、减压回路、保压回路、增压回路、平衡回路和卸荷回路等;4.如何实现液压泵的卸荷请画出两个回路;不需要保压的卸荷回路一般直接采用液压元件实现卸荷；还可以在系统中直接采用具有卸荷和溢流组合功能的电磁卸荷溢流阀进行卸荷；需要保压的卸荷回路可以采用蓄能器或采用限压式变量泵保压的卸荷回路;5.顺序动作回路的目的是什么有哪几种控制方式可以实现多个执行元件按预定的次序动作;按照控制方法,顺序动作回路一般分为压控制回路和行程控制回路;6.对调速回路的基本要求是什么有哪些类型有什么特点容积调速回路特点：效率高,产生的热量少,适合大功率或对发热有严格限制的液压系统;其缺点是要采用变量泵或变量马达,变量泵或变量马达的结构要比定量泵和定量马达复杂得多,而且油路也相对复杂,一般需要有补油油路和设备、散热回路和设备;因此,容积调速回路的成本比节流调速回路的高;容积节流调速回路特点：适用于要求效率高、低速稳定性好的场合,可以采用容积节流调速方式;与调速阀的节流回路相比,容积式调速回路的低速稳定性较差;7.普通节流阀和调速阀的调速回路的油路结构是怎样的有什么特点应用在什么场合普通节流阀调速回路调速阀节流调速回路：用调速阀代替节流调速回路中的节流阀组成调速阀的节流回路;采用调速阀可以提高回路的速度刚度,改善速度－负载特性,提高速度的稳定性;8.容积调速回路的类型、特性、应用场合各有哪些类型：容积调速回路的形式有变量泵与定量执行元件液压缸或液压马达、变量泵与变量液压马达以及定量泵与变量液压马达等几种组合;9.容积节流调速回路的类型、特性、应用场合各有哪些容积节流调速回路有限压式调速阀容积节流调速回路和压差式节流阀容积节流调速回路;11.快速运动回路有哪几种是如何实现换接的1液压缸的差动连接快速运动回路,2双泵供油的快速运动回路,3采用蓄能器的快速运动回路液压缸的差动连接快速运动回路：利用三位四通换向阀实现快速运动,当换向阀处于左位时,液压泵提供的液压油和液压缸右腔液压油同时进入液压缸左腔,使活塞快速向右运动;双泵供油的快速运动回路：当系统的执行元件空载快速运动时,低压大流量泵输出 的压力油经过单向阀后与高压小流量泵汇合后,共同向系统供油,而当执行元件开始工作进给时,系统的压力增大,液控顺序阀打开,单向阀关闭,低压大流量泵卸荷,这时由高压小流量泵独自向系统供油,实现执行元件的工作进给;采用蓄能器的快速运动回路：当换向阀在中位时,液压泵启动后首先向蓄能器供油,当蓄能器的充油压力达到设定值时,液控卸荷阀打开,液压泵卸荷,蓄能器完成能量存储,当换向阀动作后,液压泵和蓄能器同时经过换向阀向执行元件供油,使执行元件快速运动,这时蓄能器释放能量;12.如何实现液压执行元件的同步运动1采用流量控制阀的同步回路,2采用串联液压缸的同步回路,3采用同步缸或同步马达的同步回路,4采用比例阀或伺服阀的同步回路14.在进口节流液压回路中,液压缸有效工作面积22150cm 2A A ==,液压泵流。
典型液压系统分析
1．工作台部分
工作台的纵向往复运动由HYY21/3P一25T型 液压操纵箱控制。该操纵箱由开停阀13,先 导阀5、换向阀9和抖动缸6等组成，用来实 现工作台纵向直线往复运动的开停、换向、 调速、端点停留及抖动等动作。
(1)工作台直线往复运动
将开停阀13打开，使其右位接人系统，在 图示状态下，先导阀5和换向阀9的阀芯均 处于右端，压力油进人液压缸15的右腔， 推动工作台向右运动。其主油路为：
换向时的制动又分为两步，即先导阀5的预制动和 换向阀的终制动。当工作台右行接近终点时，挡 铁拨动换向杠杆，推动先导阀5的阀芯向左移动， 先导阀中部的右制动锥逐渐将通向节流阀14的回 油通路关小，工作台因背压力加大而逐渐减速， 实现预制动。当先导阀阀芯超过中位后，控制油 路切换，一部分控制油进人抖动缸6左腔，抖动缸 的活塞右行，推动先导阀5的阀芯向左快跳；另一 部分控制油流人液动换向阀9右端，推动阀芯左行。 控制油路为：
回油路：液压缸15（右腔）→左位换向阀9（左位） →先导阀5（左位）→开停阀13（右位）→节流 阀14→油箱
工作台左行至终点时，又自动换向右行。如此往复， 只有将开停阀13转到左位接入系统时，工作台才 停止运动。工作台的运动速度由节流阀14调节。
(2）换向
工作台的换向是由机动先导阀5和液动换向阀9组成 的换向回路完成的。工作台换向过程分为制动、 停留和启动三个阶段。 1)制动阶段
2．砂轮架部分
（1)砂轮架快速进退 为了节省辅助时间，在磨削开始时要求砂轮快速 接近工件，测量和装卸工件时又要求砂轮快速退 回。 将快动阀24的右位接人系统，压力油进人快动缸 29的右腔，砂轮架快速前进。油路为：
进油路：液压泵1→快动阀24（右位）→单向阀28 (e2)→快动缸29（右腔）
8第八章 液压传动
图8-3
机床工作台液压系统
液压系统的组成
（1）动力元件——液压泵其作用是将原动机的机械能转换成液体 的压力能，是一种能量转换装置。
（2）执行元件——液压缸或液压马达。其作用是将液压泵输出的 液体压力能转换成工作部件运动的机械能，也是一种能量转换装置。 （3）控制元件——各种液压阀。其作用是控制和调节油液的压力、 流量及流动方向，以满足液压系统的工作需要。 （4）辅助元件——油箱、油管、过滤器、密封件和压力表等。其 作用是保证液压系统能正常工作。 （5）工作介质——液压系统的工作介质为液体，一般为液压油。 液压系统通过介质实现运动和动力的传递。
图8-６
单作用式叶片泵工作原理
外反馈限压式变量叶片泵 图8－7所示为外反馈限压式变量叶片泵的工作原理，它能根据 外负载（泵出口压力）的大小自动调节泵的排量。图中转子的中心 O1，固定不动，中心为O2的定子可左右移动。当泵的转子顺时针方 向旋转时，转子上部为压油腔，下部为吸油腔。定子左边有一反馈 柱塞，它的油腔与泵的压油腔相通，设反馈柱塞的受压面积为Ax， 则作用在定子上的反馈力pAx：小于作用在定子右侧的弹簧力Ff时， 弹簧把定子推向最左边，此时偏心达到预调值e0，泵的输出流量最 大。当泵的压力升高到pAx>Ff时，反馈力克服弹簧预紧力推定子右 移x距离，偏心减小，泵输出流量随之减小。压力愈高，偏心愈小， 输出流量也愈小。当压力大到泵内偏心所产生的流量全部用于补偿 泄漏时，泵的输出流量为零，此时泵为流量卸荷。不管外负载再怎 样加大，泵的输出压力不会再升高，所以这种泵被称为限压式变量 叶片泵。
第二节 液压元件
本节主要介绍的内容有：
● 液压泵 ● 液压缸 ● 液压控制阀
液压传动-课后习题及解答
第一章绪论一、填空题1 、一部完整的机器一般主要由三部分组成，即 、 、2 、液体传动是主要利用 能的液体传动。
3 、液压传动由四部分组成即 、 、 、 。
4 、液压传动主要利用 的液体传动。
5 、液体传动是以液体为工作介质的流体传动。
包括 和 。
二、计算题：1:如图 1 所示的液压千斤顶，已知活塞 1 、 2 的直径分别为 d= 10mm ， D= 35mm ，杠杆比 AB/AC=1/5 ，作用在活塞 2 上的重物 G=19.6kN ，要求重物提升高度 h= 0.2m ，活塞 1 的移动速度 v 1 = 0.5m /s 。
不计管路的压力损失、活塞与缸体之间的摩擦阻力和泄漏。
试求：1 ）在杠杆作用 G 需施加的力 F ；2 ）力 F 需要作用的时间；3 ）活塞 2 的输出功率。
二、课后思考题：1 、液压传动的概念。
2 、液压传动的特征。
3 、液压传动的流体静力学理论基础是什么？4 、帕斯卡原理的内容是什么？5 、液压传动系统的组成。
6 、液压系统的压力取决于什么？第一章绪论答案一、填空题第1空：原动机；第2空：传动机；第3空：工作机；第4空：液体动能; 第5空 ：液压泵； 6 ：执行元件； 7 ：控制元件； 8 ：辅助元件； 9 ：液体压力能； 10 ：液力传动； 11 ：液压传动二、计算题：答案：1 ）由活塞2 上的重物 G 所产生的液体压力=20×10 6 Pa根据帕斯卡原理，求得在 B 点需施加的力由于 AB/AC=1/5 ，所以在杠杆 C 点需施加的力2 ）根据容积变化相等的原则求得力 F 需施加的时间3 ）活塞 2 的输出功率第二章液压流体力学基础一、填空题1、油液在外力作用下，液层间作相对运动进的产生内摩擦力的性质，叫做 。
2、作用在液体内部所有质点上的力大小与受作用的液体质量成正比，这种力称为 。
3、作用在所研究的液体外表面上并与液体表面积成正比的力称为 。
4、 液体体积随压力变化而改变。
液压与气压传动(王积伟)8
g n d
±
制动
Δt
b
Δω T + Fn f d r − I + Bω + School±ofgMechanical Engineeringk gθ + Tb Δt
液压与气压传动
Part 8.2.2 液压系统方案设计
第八章 系统设计与计算
液压系统方案设计：根据主机的工作情况、主机对液压系统 液压系统方案设计 的技术要求、液压系统的工作条件和环境条件以及成本、经 济性、供货情况等诸多因素，进行全面、综合的设计，从而 拟定出一个各方面比较合理的、可实现的液压系统的方案。 内容包括： 内容包括 执行元件形式的分析与选择 执行元件形式 油路循环方式的分析与选择 油路循环方式 油源类型的分析与选择 油源类型 液压回路的分析、选择与合并 液压回路
东南大学机械工程学院
液压马达与齿轮齿条 结构复杂 液压马达与丝杆螺母
School of Mechanical Engineering
液压与气压传动
运动形式 高速 旋 转 运 动 低速 执行元件 齿轮马达 叶片马达 摆线齿轮马达 轴向柱塞马达 径向柱塞马达 特 点
School of Mechanical Engineering
东南大学机械工程学院
液压与气压传动
表8-2 摩擦因数 导轨类型
滑动导轨 滚动导轨 静压导轨
第八章 系统设计与计算
运动状态
起动时 低速（v<0.16m/s） 高速（v>0.16m/s）
导轨材料
铸铁对铸铁 铸铁对滚柱（珠） 淬火钢导轨对滚柱 铸铁
（1）主机概况
1）主机的用途、总体布局、主要结构、技术参数与性能要 求。 2）主机对液压装置在位置布置和空间尺寸以及质量上的限 制。 3）主机的工艺流程或工作循环、作业环境等。
液压传动第八章
中国地质大学远程教学
5
8.1.4
电磁铁动作顺序表 1YＡ 2YＡ + + + + + 3YＡ + + +ＰＳ + 行程阀 导通 切断 切断 切断 断—通 导通
快进 一工进 二工进 死挡铁停留 快退 原位停止
中国地质大学远程教学
6
8.1.5
动力滑台液压系统的特点分析
1.采用限压式变量泵和调速阀组成的容积节流调速回路，没有溢流功 率损失，系统的效率较高。回油路上的背压阀使滑台能承受负值负载。 2.采用行程阀、液控顺序阀进行速度切换，在快进转工进时，速度切 换平稳。同时调速阀可起加载作用。 3.采用了限压式变量泵和差动连接快速回路，解决了快慢速度相差悬 殊的问题，使能量的利用比较经济合理。 4.采用了三位五通M型中位机能的电液换向阀换向，提高了换向平稳性， 冲击小。 5.由于采用了调速阀串联的二次进给进油路节流调速方式，可使启动和 进给速度转换时的前冲量较小，并便于利用压力继电器发出信号进行自 动控制。且在工作进给结束时，采用了死挡铁停留，工作台停留位置精 度高。
该滑台的最大进给速度为7用的是限压式变量叶片泵和两个调速阀组成的容积节流
调速回路，用电液动阀实现换向，二位二通电磁阀实现两种工作进 给的转换，快速进给采用差动连接回路，快进和工进的切换由行程 阀来实现。
中国地质大学远程教学
4
8.1.2
分析方法
快进 按下启动按钮，换向阀6的电磁铁 1YA通电，使其左位接入工作，液 动换向阀在控制油液的作用下其左 位接入系统工作，这时系统中油液 的通路为： 进油路：滤油器—变量泵—单向阀 2—换向阀6（左位）—行程阀 11—液压缸左腔。 回油路：液压缸右腔—换向阀6 （左位）—单向阀5—行程阀11— 液压缸左腔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8.1.1 YT4543型组合机床动力滑台液压系统
8.1.1 YT4543型组合机床动力滑台液压系统
8.1.1 YT4543型组合机床动力滑台液压系统
8.1 .1YT4543型组合机床动力滑台液压系统 动力滑台液压系统的特点 （ 1 ） 采用限压式变量泵和调速阀组成的容积节流调速回路 ，
并在回油路上设置了背压阀，因此能保证稳定的低速运动和较
8.2 SZ-250A型注射机液压系统 系统特点
（ 1）该系统动力源采用双联叶片泵组，两泵压力各 由溢流阀调整，各自有卸荷回路。 （ 2）液压系统采用流量不等的两泵供油，按不同工 序配以节流阀或调速阀进行调节。 （3）安全门装置实现了液压系统的联锁。
8.1.1 YT4543型组合机床动力滑台液压系统
组合机床是由通用部件和部分专用部件组成的高效、专 用、自动化程度较高的的机床。机床动力滑台上安装动力 箱和多轴主轴箱，以完成钻、扩、铰、铣、镗、刮端面、 倒角、攻丝等工序，可用来组成自动线。 YT4543型组合机床动力滑台的液压系统的工作循环为： 快进→一工进→二工进→死挡铁停留→快退→原位停止。
• 教学重点：
1、重点是分析组合机床系统、液压泥炮液压系统、注塑机 液压系统
• 教学难点：
1、组合机床系统的综合应用、液压泥炮液压系统的综合应 用、注塑机液压系统的综合应用。
8.1阅读液压系统图一般步骤
(1)了解机械设备的工艺对液压系统的要求。 (2)初步浏览整个液压系统，了解系统中包含哪些元件，并以 各执行元件为中心，将系统分解为若干个子系统。 (3)对每一执行元件及与之有联系的阀、泵等组成的子系统进 行分析， 找出子系统由哪些基本回路组成 。然后根据动作循 环表及电磁铁动作顺序表，读懂这一子系统。 (4)分析各单独系统之间的关系 ，如动作顺序、互锁、同步、 防干扰等，搞清这些关系是如何实现的。 (5)在读懂系统图后，归纳出整个系统的特点，以深对系统的 理解。
好的速度刚性和较大的调速范围。 （ 2 ） 采用限压式变量泵和液压缸的差动连接实现快进 ，能量 利用合理。滑台停止运动时，换向阀使液压泵低压卸荷，减少 能量损耗。 （ 3 ） 采用行程阀与顺序阀进行速度转换时 ，速度转换平稳， 转换位置精度高。 （ 4 ） 在工作进给结束时，采用死挡铁停留 ，工作台停留位置 精度高，可达0.01～0.05mm。
8.1 .1YT4543型组合机床动力滑台液压系统
8.1 .1YT4543型组合机床动力滑台液压系统
P3
10 11 13 3YA 12 9 8 7 6 原 位 停 止 5
a b 1YA 4
c d 2YA
P2
快进 一工进 二工进
3
P1
2 1
停留
快退 图8-1 动力滑台液压系统
8.1 .1YT4543型组合机床动力滑台液压系统
8.2 SZ-250A型注射机液压系统
塑料注射成型机能将颗粒状的塑料加热熔化成流动状
态，以快速高压注入模腔，并保压一定时间，经冷却后成
型为塑料制品 。主要由合模系统、注塑系统、液压控制系 统、电气控制系统、安全保护系统、加热冷却系统、润滑
系统、监测系统及供料系统等组成。
8.2 SZ-250A型注射机液压系统
8 典型液压系统分析
一个完整的液压系统是由多个功能不同 的基本回路组成的。液压系统使各执行机构
按照设计要求的顺序动作。本章通过对典型
液压系统的分析，将各种液压元件和基本回
路有机的联系起来，掌握阅读液压系统原理
图和分析液压系统的方法。
• 教学内容：
1、阅读步骤 2、组合机床动力滑台系统 3、液压机液压系统 4、注塑机液压系统
表8-1电磁铁和行程阀动作顺序表
动作顺序 1YA 快进 一工进 二工进 死挡铁停 留 快退 原位停止 + + + + 电磁铁 2YA + 3YA + + + + + +/行程阀11
8.1 .1YT4543型组合机床动力滑台液压系统
8.1 .1YT4543型组合机床动力滑台液压系统
8.1 .1YT4543型组合机床动力滑台液压系统
