《食品工程制图基础知识》组合体练习题
《工程制图基础》在线作业一
C.细点画
D.波浪
9.在点的两面投影中，点的某一投影到投影轴的距离等于该点到另一投影面的距离。
A.正确
B.错误
10.只要给出点的两面投影就可以求出其第三投影。
A.正确
B.错误
11.在半剖视图中半个视图与半个剖视图的分界线用（ ）。
A.粗实线
B.细实线
C.细点画线
A.柱状面管
B.圆柱管
C.锥状面管
D.椭圆柱面管
36.机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。
A.局部视图
B.斜视图
C.基本视图
D.向视图
37.相贯线是两立体表面的共有线，其一定是封闭的。
A.正确
B.错误
38.下面那一种说法是正确的？（）
A.只有在一般位置平面上才能找出与三个投影面等距离之点
B.粗实线
C.细虚线
D.粗虚线
40."已知点A（20,25,30），则在V面对称的点B是（）"
A."（20,25,-30）"
B."（20,-25,30）"
C."（-20,25,30）"
D."（-20,-25,-30）"
D.圆面
24.当截平面平行于圆锥面的一条素线时，它与圆锥面所截得的截交线是（）
A.双曲线
B.抛物线
C.椭圆
D.直线
25.关于单页双曲回转面的叙述，下面哪一种答案的叙述是正确的？（）A：是曲线面，属可展曲面B：是直线面，属可展曲面C：是直线面，属不可展曲面D：是曲线面，属不可展曲面
2014级食品质量与安全专业工程制图与CAD试题A卷答案
潍坊医学院生物医学工程、食品质量与安全专业2014级本科2016-2017学年第一学期《工程制图与CAD》期末考试试题（A卷）题号一二三总分核分人得分得分评卷人一、填空题（每空2分，共20分）1、工程图中的基本长度单位是毫米。
2、截交线的性质有共有性和封闭性。
8、细牙普通内螺纹，公称直径24，螺距3，中径公差带代号为6H，顶径公差带代号为7H，左旋，短旋合，其螺纹标注为 M24×3LH-6H7H-S 。
9、三视图的“三等”对应规律为长对正、高平齐、宽相等。
11、机电领域常用的CAD软件有 AutoCAD 、 CAXA 、 Protel 。
得分评卷人1 2 3 4 5 6 7 8 9 10 11 12 13 14 15B AC C B A BD D D A C A C D1.工程制图中，正垂面的特点是（）。
A 平行于V面 B垂直于V面 C 平行于H面 D 垂直于W面2.平行于圆锥素线的截切面截切圆锥得到的截交线形状为( )。
A.抛物线B.直线C.椭圆D.双曲线3.流程图中常用（）来表示分支选择或表示开关。
A. B. C. D.4.在AutoCAD中，将某一图层冻结，则该图层：( )A. 不显示，但可以绘图B. 可显示，但不能修改C. 不显示，也不能打印D. 不显示，但可以打印5. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A3图纸幅面的尺寸为：( )A. 594*841B. 297*420C. 420*594D. 210*2976.工程制图中，极限位置的轮廓线应用( )来绘制。
A. 细双点画线B. 细点画线C.波浪线D. 细虚线7.关于项目代号，下列说法正确的是：（）A.一个完整的项目代号包括四个代号段，其中第一段为位置代号B.用坐标法编写代号时，纵坐标在前，横坐标在后C.四段项目代号均不可以省略D.如果相邻的两个代号均为数字，为避免引起误解，可用“，”将两数字分开8、下列四组视图中，尺寸标注正确的一组视图是（）。
合肥学院食品专业工程制图题库

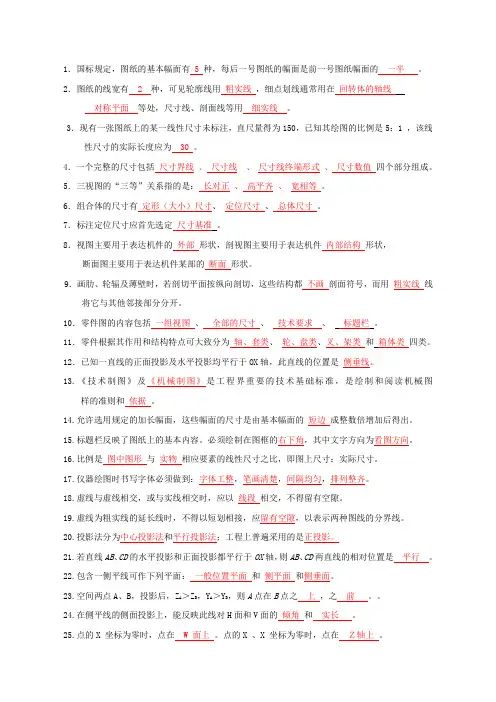

1．国标规定，图纸的基本幅面有 5 种，每后一号图纸的幅面是前一号图纸幅面的一半。
2．图纸的线宽有 2 种，可见轮廓线用粗实线，细点划线通常用在回转体的轴线对称平面等处，尺寸线、剖面线等用细实线。
3．现有一张图纸上的某一线性尺寸未标注，直尺量得为150，已知其绘图的比例是5：1 ，该线性尺寸的实际长度应为 30 。
4．一个完整的尺寸包括尺寸界线、尺寸线、尺寸线终端形式、尺寸数值四个部分组成。
5．三视图的“三等”关系指的是：长对正、高平齐、宽相等。
6．组合体的尺寸有定形（大小）尺寸、定位尺寸、总体尺寸。
7．标注定位尺寸应首先选定尺寸基准。
8．视图主要用于表达机件的外部形状，剖视图主要用于表达机件内部结构形状，断面图主要用于表达机件某部的断面形状。
9．画肋、轮辐及薄壁时，若剖切平面按纵向剖切，这些结构都不画剖面符号，而用粗实线线将它与其他邻接部分分开。
10．零件图的内容包括一组视图、全部的尺寸、技术要求、标题栏。
11．零件根据其作用和结构特点可大致分为轴、套类、轮、盘类、叉、架类和箱体类四类。
12．已知一直线的正面投影及水平投影均平行于OX轴，此直线的位置是侧垂线。
13.《技术制图》及《机械制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。
14.允许选用规定的加长幅面，这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出。
15.标题栏反映了图纸上的基本内容。
必须绘制在图框的右下角，其中文字方向为看图方向。
16.比例是图中图形与实物相应要素的线性尺寸之比，即图上尺寸：实际尺寸。
17.仪器绘图时书写字体必须做到：字体工整，笔画清楚，间隔均匀，排列整齐。
18.虚线与虚线相交，或与实线相交时，应以线段相交，不得留有空隙。
19.虚线为粗实线的延长线时，不得以短划相接，应留有空隙，以表示两种图线的分界线。
20.投影法分为中心投影法和平行投影法；工程上普遍采用的是正投影。
21.若直线AB、CD的水平投影和正面投影都平行于OX轴，则AB、CD两直线的相对位置是平行。
工程制图课程练习题
《工程制图》课程练习题P2-1.在指定位置处，照样画出各种图线。
P3-1按小图上所注尺寸，在指定位置采用1：1的比例作图（1）斜度（2）锥度P5-2徒手画出下列图形，比例为1：1，不标注尺寸P6-2已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。
在点A的左方20mm；3.点C在H面内。
P7-1判断下列直线对投影面的相对位置，并填写名称P7-2依据下列条件作出各直线的三面投影。
1.正平线AB 长20mm ，距V 面15mm ，o30=α，且点B 在点A 的右下方； 2.铅垂线CD 长20mm,，距W 面15mm ，点D 在点C 上方。
P7-3在AB 上取一点E ，使AE=10mm ，完成E 点的三面投影。
P8-21.如图，求出线段AB 的实长和对V 面的倾角β；2.已知直线CD 对H 面的倾角o30=α，求其正面投影。
P8-3判断平面与投影面的相对位置，并填写名称。
P9-2完成下列平面图形的两面投影：1.等边三角形ABC为水平面；2.正方形DEFG为正垂面。
P9-3补全平面图形ABCDE的两面投影。
P9-4在平面ABC内取一点K，使K点距H面15mm，距V面20mm。
P10-2过C点作直线AB的平行线CD，长度为20mm。
P10-3已知AB与CD相交，点B在H面内，点D距V面10mm，作出两直线的投影。
P11-2作两交叉直线AB与CD的公垂线EF，分别交AB、CD于点E、F，并标明ABCD间的真实距离。
P11-3作出以AC为底的等腰三角形ABC的水平投影。
P12-1作一正平线MN与AB、CD、EF三直线均相交。
P12-2已知AB为正平线，点C在H面内，作出等边三角形ABC的两面投影。
P13-1判断下列线与面的相对位置（相交、平行、垂直）P13-3求直线MN与平面ABC的交点K，并判断可见性。
P14-11.过点M作一平面平行于平面DEF；2.过点K作正平线平行于平面ABC。
工程制图基础习题集答案)
第 1 章 制图的基本知识和技能
...
.
第 1 章 制图的基本知识和技能 1-2 按照左图的形式，在图形右边空白处重画一次。
...
.
第 1 章 制图的基本知识和技能 1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按 1:1 从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。（尺寸数值按 1:1 从图中量，取整数）
（1）
（2）
（3）
（4）
AB 是___水平__线
第 2 章 投影基础
...
CD 是__正平__线
EF 是__侧垂___线
GH 是_一般位置_线
.
2-8 根据已知条件完成直线的三面投影。
（1）AB 是侧平线，
（2）CD 是一般位置直线，点 C 在 （3）EF 是正垂线，在
（4）GH 是正平线，长度为
2-40 求圆锥的截交线，完成其水平投影和侧面投影。
2-41 求圆锥的截交线，完成其水平投影和侧面投影。
...
2-42 求圆球的截交线，完成其水平投影和侧面投影。
.
2-43 求圆球穿孔后的截交线，完成其水平投影和侧面投影。
...
2-44 根据已知，补画第三视图。
.
2-45 根据已知，补画第三视图。
...
第 2 章 投影基础 2-11 补全平面多边形的两面投影。
.
2-12 在相交两直线 AB、BC 所确定的平面内取一点 K，使其距 H 面 15 毫米，距 V 面 20 毫米。
...
2-13 已知水平线 AD 属于平面 ABC，求 AD 的两面投影。
.
2-14 已知 AB 为平面 P（EF∥GH）内的一条正平线，求 a′ b′ 。
食品工程基础考试试题
食品工程基础考试试题一、选择题（每题 3 分，共 30 分）1、食品工程中，常用于测量物料水分含量的方法是（）A 干燥法B 蒸馏法C 卡尔费休法D 以上都是2、以下哪种食品加工技术主要用于杀菌和延长食品保质期（）A 冷冻B 罐装C 干燥D 发酵3、在食品流变学中，牛顿流体的特点是（）A 剪切应力与剪切速率成正比B 剪切应力与剪切速率不成正比C 具有屈服应力D 具有触变性4、食品中常见的防腐剂有（）A 苯甲酸钠B 山梨酸钾C 亚硝酸盐D 以上都是5、食品的热加工过程中，对食品品质影响最大的因素是（）A 加热温度B 加热时间C 加热方式D 以上都是6、以下哪种食品包装材料具有良好的阻隔性能（）A 塑料B 纸C 金属D 玻璃7、食品的冷冻保藏过程中，冰晶的形成会对食品品质产生不利影响，主要原因是（）A 破坏细胞结构B 导致水分流失C 引起蛋白质变性D 以上都是8、食品发酵过程中，微生物的作用主要包括（）A 产生有益代谢产物B 改善食品风味C 延长食品保质期D 以上都是9、在食品干燥过程中，恒速干燥阶段的主要控制因素是（）A 物料内部水分扩散B 物料表面水分蒸发C 干燥介质的温度D 干燥介质的湿度10、食品乳化剂的作用主要是（）A 降低界面张力B 增加稳定性C 改善口感D 以上都是二、填空题（每题 3 分，共 30 分）1、食品工程中，物料的粉碎方式主要有_____、＿____和_____。
2、食品的干燥过程通常分为_____、＿____和_____三个阶段。
3、食品中的蛋白质根据其结构和功能可分为_____、＿____和_____。
4、食品的冷藏温度一般在_____至_____之间。
5、食品的腌渍方法主要有_____、＿____和_____。
6、食品的褐变反应主要包括_____和_____。
7、食品的浓缩方法主要有_____、＿____和_____。
8、食品的质构特性主要包括_____、＿____和_____。
食品工程制图练习册答案
(b″)
a′
a
c
b
b"
a"
p' p c' e' m' n' p "(n ") c" m"
n b
e
a
m
g′
k′(m′)
m″ s″
g″ a″
v″ e″ c″ f″
k″ b″ d″ l″
a′ b′(s′) d′(t′) e′ c′(v′) f′ l′(n′)
m(n) v
t″ n″
g(f) c
k(l)
s′
食品工程制图练习册
6、已知点B与点A是对V面投影的重影点，点B在点A前方10mm， 点C在点A的正左方15mm，点D在点C正下方15mm，补全各点 的三面投影，并判断可见性。 a" b" c' a ' b ' (a ') c" (a")
d' a b
d"
c (d)
点A到V面和W面距离相等，点B到V面和H面距离相等，点C到 H面和W面距离相等，已知点A、B、C的一面投影，求作另外 两面投影。
s″
e′(f′)
k′(l′) a′(d′) d l k a s l″
f″
e″ k″
b′(c′)
c f e
d″(c″)
a″(b″)
b
10-3-（1）
s'
a' b" e' d' (a")
(b') c' (f')
f
b s a e
10-3-（2）
b'
《工程制图》习题三答案
《工程制图》习题三答案一、单项选择题（本大题共30小题，每小题2分，共60分）1、三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系2、三面投影图中正面投影反映形体的： (C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系3、三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系4、如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为05、如果A点在H投影面上，则：(C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为06、如果A点在W投影面上，则：(A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 相交垂直D. 交错垂直8、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断9、右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直10、右图中两直线的相对几何关系是： ( D )A. 相交B. 交错C. 相交垂直D. 交错垂直11、右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直12、右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面13、右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面14、右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面15、下图中三棱锥的侧面投影是：( C )16、在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上17、轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影18、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )19、下图所示组合体，正确的左侧立面图是：( D )20、下图所示组合体，正确的1-1剖视图是：( )1、单项选择题21、图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内22、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（B）A．400 B．2000 C．10000 D．20023、下列仪器或工具中，不能用来画直线的是（D）A．三角板 B．丁字尺 C．比例尺 D．曲线板24、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准25、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
食品工程制图
一、填空1、特殊位置直线分为 ____________,_______________。
2、棱柱的棱线互相。
3、绘制尺寸线、尺寸界线等时，应采用线。
4、空间两直线的相对位置有、、三种。
5、比例的含义是与之比。
6、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字字头方向应，角度的尺寸数字一律按位置书写；当任何图线穿过尺寸数字时都必须。
7、写出下列直线和平面与投影面的相对位置直线AB 直线BC 直线AC平面P 平面Q8、两个正垂面的交线为线。
9、轴测投影分为和两大类。
10、三面投影图的方位关系（前后左右上下）：V面投影反映，H面投影反映， W面投影反映。
11、按照表达方式分，剖面图可分为全剖面图、和。
12、判断并填写两直线的相对位置。
AB、CD是；AB、EF是； CD、EF是。
13、尺寸三要素是尺寸线、、。
14、当平面平行于圆柱轴线截切时，截交线的形状是；当平面垂直于圆柱轴线截切时，截交线的形状是；当平面倾斜于圆柱轴线截切时，截交线的形状是。
15、当直线（或平面）平行于投影面时，其投影，这种性质叫性。
16、轴测投影根据投影方向与投影面的角度不同，分为正轴测和两大类。
二、选择1、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号2、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 4203、粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线4、右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外）。
）C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感9、正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法10、图线中的细点画线一般应用于（）A、对称中心线B、不可见轮廓线C、可见轮廓线D、引出线11、下图所示的平面是：（）A、水平面B、侧垂面C、铅垂面D、般倾斜平面12、平面与正圆锥面截交，平面平行锥面上一条素线时截交线为( )。
大一工程制图基础知识单选题100道及答案
大一工程制图基础知识单选题100道及答案一、图纸幅面与比例1. 图纸幅面有几种规格？（）A. 3 种B. 4 种C. 5 种D. 6 种答案：C。
图纸幅面有A0、A1、A2、A3、A4 五种规格。
2. A2 图纸的尺寸是多少？（）A. 420mm×594mmB. 297mm×420mmC. 210mm×297mmD. 594mm×841mm答案：B。
A2 图纸尺寸为420mm×594mm。
3. 比例为2:1 表示（）。
A. 图形是实物的2 倍B. 实物是图形的2 倍C. 图形和实物一样大D. 不确定答案：A。
比例为2:1 表示图形是实物的2 倍。
4. 1:50 的比例属于（）比例。
A. 放大B. 缩小C. 原值D. 不确定答案：B。
1:50 的比例属于缩小比例。
5. 在工程制图中，常用的比例有哪些？（）A. 1:1、1:2、1:5B. 1:10、1:20、1:50C. 1:100、1:200、1:500D. 以上都是答案：D。
工程制图中常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500 等。
二、图线与字体6. 粗实线的宽度一般为（）。
A. 0.25bB. 0.5bC. 0.7bD. b答案：D。
粗实线的宽度一般为b。
7. 细实线的主要用途是（）。
A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：C。
细实线主要用于尺寸线、尺寸界线、剖面线等。
8. 虚线在工程制图中的用途是（）。
A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：B。
虚线表示不可见轮廓线。
9. 点画线的用途是（）。
A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：D。
点画线用于对称中心线、轴线等。
10. 工程图中的汉字应采用（）字体。
A. 宋体B. 仿宋体C. 长仿宋体D. 黑体答案：C。
《食品工程制图基础知识》 第1章 制图的基础知识和基本技能 20160904
本课预告
尺寸注法（复习） 尺规绘图工具使用
等分已知线段 等分圆周
斜度和锥度 圆弧连接
平面图形分析及绘制
1.1.5 尺寸注法
⒈ 尺寸界线 ⒉ 尺寸线 3. 箭头 4.尺寸数字
箭头
尺尺寸寸数线字
100
尺寸界线
80
尺寸数字
⑴ 一般应注在尺寸线的上方，也可注在尺寸线的中断处。
100
100
小心犯同样的错误!
1:10 1:1×10n
注： 1. n为正整数 2.粗体字为优先选用的比例
字体
字体指图中汉字、字母、数字的书写形式。图样中
的字体书写必须做到:字体工整、笔画清楚、间隔均匀、 排列整齐。
字体号数（即字体高度，用h表示，单位为mm)的
公称尺寸系列为:1.8，2.5，3.5，5，7，10，14，20。 如需书写更大的字，其字体高度应按√2 的比率递增。
国家标准有关规定 尺规绘图 徒手绘图
国家标准《技术制图》和 《机械制图》的有关规定
图纸幅面和图框格式 比例 字体 图线
尺寸注法
图纸幅面和图框格式
图纸幅面是指图纸宽度与长度组成的图面。
基本幅面代号有A0、A1、A2、A3、A4五种。
图纸幅面及图框格式尺寸
mm
幅面 代号
幅面尺寸 B╳L
周边尺寸
a
c
分规
分规是用来量取尺寸和等分线段 。
(a)量取长度
(b)两针尖对齐（c)用弹簧分规 (d)分割线段时分 量精确距离 规摆动的方法
圆规 用于画圆或圆弧。
圆规及其附件
点圆规 圆规中的铅芯
(a)沿画线方向，适当倾斜， (b)接延长杆画大圆 作等速运动
其他工具
天大15春《工程制图基础》在线作业二 答案
《工程制图基础》在线作业二
一、单选题（共15 道试题，共75 分。
）
1. 两个一般位置平面相交时，可能得到的交线是（）
A. 只能是一般位置直线
B. 各种位置直线都可能
C. 一般位置直线和各种投影面的平行线
D. 各种投影面的平行线
正确答案：C
2. 下面那一种说法是正确的？（）
A. 两个投影面的平行面的交线必定是平行线
B. 分别平行于两个投影面的的平面的交线必定垂直于第三个投影面
C. 两个投影面的垂直面的交线必定是垂直线
D. 两个一般位置平面的交线必定是一般位置直线
正确答案：B
3. 连续二素线相互相交的直线面称为（）
A. 柱面
B. 锥面
C. 柱状面
D. 圆面
正确答案：B
4. 球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（）
A. 圆形的最下面
B. 圆形的最上面
C. 圆形的最左边
D. 圆形的最右边
正确答案：A
5. 在半剖视图中半个视图与半个剖视图的分界线用（）。
A. 粗实线
B. 细实线
C. 细点画线
D. 波浪线
正确答案：C
6. 点与无限长直线的关系有（）种
A. 1
B. 2
C. 3。
《工程制图基础》判断题
《工程制图基础》判断题第1章1.2:1是缩小比例。
（×）52.比例的含义是图中线性尺寸与实物相应的线性尺寸之比。
（√）63.绘制机械图样时，尽量采用1:1的比例。
（√）64.汉字应写成仿宋体字。
（×）65.斜度是指一直线或平面相对另一直线或平面的倾斜程度。
（√）206.无论采用哪种方法标注，同一个平面图形所需要的尺寸总数应当是相同的。
（√）297.除非另有规定，两条平行线之间的最小间隙不得小于0.6mm。
（×）128.画圆的中心线时，其交点可心是点画线的短画。
（×）129.图样中的尺寸以毫米为单位时，不需标注计量单位的名称或符号。
（√）14第2章10.点的投影一定是点，线的投影也可以是点。
（√）3511.点的三投影面体系中的位置，可以用坐标来表示。
（√）3512.如果两直线平行，其同面投影也平行，反之也成立。
（×）3613.直线的投影只能是直线。
（×）3714.点的每一个面的投影均反映一个方向的坐标。
（×）4115.当空间点的三个坐标中有两个为零时，该点位于投影轴上。
（√）4216.当空间点的三个坐标均为零时，该点与原点0重合，其三个投影都重合在原点0处。
（√）4217.重影点有两个坐标值相等，而其第三个坐标值不相等。
（√）4318.画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。
（√）4419.一般位置直线是与三个投影面都倾斜的直线。
（√）4420.一般位置直线的投影不反映直线对投影面倾角的真实大小。
（√）4421.垂直于一个投影面的直线，必然平行于另外两个投影面。
（√）4622.如果空间点C在AB直线上，且AC:CB=1:2，则ac:cb=1:2。
（√）4823.若两直线的各同面投影互相平行，则此两直线在空间一定互相平行。
（√）5024.若两直线在空间不相交，那么它们的各面投影也不相交。
（×）5125.若两直线既不平行也不相交，则此两直线为相错直线。
《工程制图》习题三答案
《工程制图》习题三答案一、单项选择题（本大题共30小题，每小题2分，共60分）1、三面投影图中水平投影反映形体的： ( B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系2、三面投影图中正面投影反映形体的： ( C )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系3、三面投影图中侧面投影反映形体的： ( D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系4、如果A点在V投影面上，则：( B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为05、如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为06、如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 相交垂直D. 交错垂直8、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断9、右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直10、右图中两直线的相对几何关系是： ( D )A. 相交B. 交错C. 相交垂直D. 交错垂直11、右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直12、右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面13、右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面14、右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面15、下图中三棱锥的侧面投影是：( C )16、在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上17、轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影18、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )19、下图所示组合体，正确的左侧立面图是：( D )20、下图所示组合体，正确的1-1剖视图是：( )1、单项选择题21、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内22、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．20023、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板24、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准25、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
工程制图习题库 (1)
工程制图习题库一、填空题1、比例是指图中与其相应要素的线性尺寸之比，比例分为、、三种。
2、图线共九种，分别是、细虚线、细实线、波浪线、、细点画线、、粗点画线、细双点画线。
3、一般情况下，两条平行线之间的最小间隙不得小于 mm。
4、三视图的投影规律可以概括为、、三项基本内容。
5、一般位置直线在三个投影面上的投影均是直线，投影长度均实长。
6、直线段和平面形正投影特性是、、。
7、根据物体的结构特点，剖视图可分为、和三类。
8、将物体上的细小结构，用大于原图形所采用的比例画出，这种画法称为图。
9、比例是指图样中图形与其实物相应要素的线性尺寸之比。
已知某零件图的比例为5:1，则该比例为___ _____比例。
10、完整的尺寸由尺寸数字、尺寸界线和___ _____等要素组成。
11、当空间直线(或平面)相对于一个投影面倾斜、平行、垂直时，该直线(或平面)的投影分别反映类似性、真实性、___ _____。
12、根据三视图之间的投影关系，可以归纳出三条投影规律，分别是长对正、___ _____、___ _____。
13、同一机件如在用不同的比例画出，其图形大小___ _____；但图上标注的尺寸数值___ _____。
14、请问下图的两个组合体，（A）___ _____式组合体，（B）___ _____式组合体。
（A）（B）15、机械制图中，在标注尺寸数字时，一般注写在尺寸线上方或___ _____。
16、图框线用___ _____画出；不可见轮廓线用___ _____画出。
17、国家标准规定基本图幅有五种, 代号分别是___ _____、A1、___ _____、A3、A4。
18、用来画水平线的绘图工具是___ _____。
19、我国机械制图中的三视图是___ _____、___ _____、左视图。
20、某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为___ _____。
21、标题栏位于图纸的___ _____。
《工程制图》第5章 组合体的视图及尺寸注法(7学时)
习题P19: 1、2
画组合体的视图的方法与步骤
基本概念 形体分析法： 根据组合体的形状，将其分解成若 干部分，弄清各部分的形状和它们的相 对位置及组合方式，分别画出各部分的 投影。
面形分析法： 视图上的一个封闭线框，一般情况 下代表一个面的投影，不同线框之间的 关系，反映了物体表面的变化。
画图步骤及要领
主视图
高
左视图
长
宽
俯视图
宽
2.三视图之间的方位对应关系
上
左 右 后
上
前
下 后 左
前
下 右
主视图反映：上、下 、左、右 俯视图反映：前、后 、左、右 左视图反映：上、下 、前、后
二、三视图的特性
三视图之间的度量对应关系 主视俯视长相等且对正 主视左视高相等且平齐 俯视左视宽相等且对应
三等关系
25
40%
5
30%
5
标题（P7）
4.布置视图、画底稿线：
布局（按前面计算） 看得见的线画实线 看不见的线画虚线
分块画图 ①底板 ②立板 ③肋板 5. 检查、加深
表面平齐， 应无线。 标题栏（P7）
例：求作轴承座的三视图
1. 形体分析 — 分块（基本体）。
凸台
为相交
圆筒
组合方式：底版、支撑板、肋板、为叠加， 支撑板、与圆筒为相切， 圆筒与肋板左、右侧面为相交，
垂直面的投影具有积聚性和类似性
一般位置面的投影具有类似性
线面分析法 q’ r’ t’
q”
r” t”
P’
p”
r t
q R p T
Q P
例 线面分析法读三视图
一个正垂面切割
两个铅垂面切割
《食品工程制图基础知识》 第4章 组合体的视图
食品工程制图基础知识
34
2020/10/6
第4章 组合体的视图
C.组合体的尺寸标注的方法和步骤
1．形体分析，选择尺寸基准
长度方向尺寸基准
食品工程制图基础知识
高度方向尺寸基准 宽度方向尺寸基准
35
2020/10/6
第4章 组合体的视图
2．逐个注出各基本形体的定形尺寸——底板
食品工程制图基础知识
25
2020/10/6
第4章 组合体的视图
切割式组合体三视图的画法——步骤六
食品工程制图基础知识
26
2020/10/6
第4章 组合体的视图
4.3 组合体的尺寸标注
1 尺寸标注的基本要求
（1）正确 尺寸标注要符合国家标准
（2）完整 所注尺寸必须把组成物体各形体的大小及相 对位置完全确定下来，不允许遗漏尺寸，一般也不要有 重复尺寸。
食品工程制图基础知识
44
2020/10/6
第4章 组合体的视图
一个视图完全不能确定形体的结构 形状。如果视图选择不当，两个视图也 不能唯一地确定形体的结构形状。
食品工程制图基础知识
45
返回
第4章 组合体的视图
两个视图联系起来看
食品工程制图基础知识
46
第4章 组合体的视图
三个视图联系起来看
食品工程制图基础知识
2020/10/6
第4章 组合体的视图
3.要注意分析视图上线框、线条的含义
食品工程制图基础知识
51
2020/10/6
第4章 组合体的视图
（1）视图上的一个线框，可以代表一个形体，也可以代表物体上的一个 连续表面，这个表面可以是平面、曲面或曲面和它的切平面。看图时还 须注意形体有“空、实”之别，表面有“凹、凸”、“平、曲”之分。
