发那科机器人零点标定说明

Fanuc机器人零点标定简易步骤

Fanuc机器人零点标定简易步骤
图一1.进入系统目录——变量
图二
2.（找到338行或者401行）MASTER ENB 后面的数字改写成1
3.点开F1。

找到系统零点标定/校准，如下图
图三
4.点一下F3 RES-PCA 用于暂时活动零点丢失的轴组
5.点一下FCTN 找到重新启动设备，冷启动。

6.待设备启动后，哪一个轴组有问题，就单独调至到关节运动，活动下该轴组，调整对准机械外零点刻度标尺位置。

图四
7接着示教器面板右上角调至你要标定的轴组，关节模式。

按照如上的步骤进入系统零点标定/校准这一画面。

8. 例如，G2轴组有问题，我们直接在第一排J1处第三个（SEL ），输入1（修改需要按住动作可能输入1）然后再按一下F5执行。

7
8
图五
图六9
9.再点一下该图第七项7.跟新零点标定结果。

10.完成上续步骤就是简单标定的了一个G2组。

11.再次进入标定页面，点一下FCTN 找到重新启动设备，对设备进行一次冷启动。

注意！
如果在标定中出现以下黄色提示标签，（见图七）
无法执行零点标定！
由于重力补偿已启用，必须立即
所有需要零点标定的机器人轴
进行零点标定。

此时退出2全轴零点位置标定，选择进入4 简易零点标定（单轴）（见图八）
图七
图八。

FANUC机器人操作说明书

(B-83555CM)
EMGIN1
EMGIN2
图 3.1 外部急停按钮的连接图
s-4
B-83624CM/01
为了安全使用
3.2 程序员的安全
在进行机器人的示教作业时，某些情况下需要进入机器人的动作范围内。程序员尤其要注意安全。
(1) 在不需要进入机器人的动作范围的情形下，务必在机器人的动作范围外进行作业。 (2) 在进行示教作业之前，应确认机器人或者外围设备没有处在危险的状态且没有异常。 (3) 在迫不得已的情况下需要进入机器人的动作范围内进行示教作业时，应事先确认安全装置(如急停按钮、示教器的安
的情形，建议用户定期保存数据(见控制装置操作说明书)。 (12) 搬运或安装机器人时，务必按照 FANUC 公司所示的方法正确地进行。如果以错误的方法进行作业，则有可能由于
机器人的翻倒而导致作业人员受重伤。 (13) 在安装好以后首次使机器人操作时，务必以低速进行。然后，逐渐地加快速度，并确认是否有异常。 (14) 在使机器人操作时，务必在确认安全栅栏内没有人员后再进行操作。同时，检查是否存在潜在的危险，当确认存在
(4) 外围设备均应连接上适当的地线(A 类、B 类、C 类、D 类)。 (5) 应尽可能将外围设备设置在机器人的动作范围之外。 (6) 应在地板上画上线条等来标清机器人的动作范围，使操作者了解机器人包含握持工具(机械手、工具等)的动作范围。 (7) 应在地板上设置脚垫警报开关或安装上光电开关，以便当作业人员将要进入机器人的动作范围时，通过蜂鸣器或警
警告适用于：如果错误操作，则有可能导致操作者死亡或受重伤。
注意适用于：如果错误操作，则有可能导致操作者受轻伤或者损坏设备。
注释指出除警告和注意以外的补充说明。
s-1

机器人原点校准【详解】

零点是机器人坐标系的基准，没有零点，机器人就没有办法判断自身的位置。

机器人在如下情况下要重新标定零点：1．进行更换电机、机械系统零部件之后。

2．超越机械极限位置，如机器人塌架。

3．与工件或环境发生碰撞。

4．没在控制器控制下，手动移动机器人关节。

5．整个硬盘系统重新安装。

6．其它可能造成零点丢失的情况。

工具：钢板尺（或卡尺）、EPSON机械手编程软件RC+5.0等。

一、应用场合：1.当机械手和驱动器的型号及序列号不一致时，即机械手和不同序列号的控制器混搭使用，需要重新校准机械手的位置（重新校准机械手脉冲零位）。

2.更换马达等其他问题。

三、机械手脉冲零点位置校正：具体调节步骤如下：1.拆除机械手丝杆上夹具，同时保证机械手有足够运动空间，用RC+5.0软件连接机械手LS3，在软件中打开机器人管理器，如下图所示：.点击“motor on”按钮，即给机械手上电；接着点击“释放所有”按钮，即释放机械手4个伺服马达刹车；具体如图：2.点击“motor on”按钮，即给机械手上电；接着点击“释放所有”按钮，即释放机械手4个伺服马达刹车；具体如图：3.手动将机械手调整到脉冲零点位置；如下图所示：具体细节： 1)因为刹车释放后，手动可以拖动J1与J2轴，手动拖动使J1与J2轴如下图所示：2）同理，手动移动丝杆使3、4轴如图所示：( U 轴0位，丝杆端面对应外套上的指针；丝杆底部端面到机体底部为75mm ，用钢尺量，相差在2mm 内可接受。

)+X 方向+Y 方向+Z 方向3.保持机械手目前手动零点位置不动，先点击“锁定所有”按钮，即锁定机械手伺服马达刹车；接着点击“motor off”按钮，即关闭机械手；具体如图：4. 保持机械手目前手动零点位置不动，手动将机械手内编码器重置，具体是在软件中打开命令窗口（ctrl+M）中输入：Encreset 1 按回车Encreset 2按回车Encreset 3按回车Encreset 3,4按回车如图:5. 保持机械手目前手动零点位置不动，重启控制器,具体操作如图：6. 保持机械手目前手动零点位置不动，在命令窗口中输入Calpls（脉冲零点位置的正确脉冲值）回车，具体如下：Calpls 0,0,0,0 回车.如下图：7.保持机械手目前手动零点位置不动，保存各个轴当前的脉冲值，具体是在软件中打开命令窗口（ctrl+M）中输入：calib 1 按回车1轴calib 2按回车2轴calib 3按回车3轴calib 3,4按回车4轴（如只需校第一轴，calib 1即可，以上将4个轴都校正)机械手脉冲零点的脉冲保存完成，效正基本完成。

机器人零点标定方法

机器人零点标定方法设备维修技术档案系列资料一．哪些情况需要标定零点：零点是机器人坐标系的基准，没有零点，机器人就没有办法判断自身的位置。

机器人在如下情况下要重新标定零点：1．进行更换电机、机械系统零部件之后。

2．超越机械极限位置，如机器人塌架。

3．与工件或环境发生碰撞。

4．没在控制器控制下，手动移动机器人关节。

5．整个硬盘系统重新安装。

6．其它可能造成零点丢失的情况。

二．零点标定：按下面方法可以标定零点：*千分表：手工检测，输入数据的方法。

*EMT：电子仪表自动标定记录的方法。

我们这里只介绍EMT方法。

1．机器人切换到手动方式T1。

2．用左上角第一个软键切换工作方式到出现“+/-”号加手形图标为止。

3．左手扣住左侧底面使能杆，屏幕右侧将出现纵列布置的A1-A6图标。

4．按右侧对应轴的“+”或“-”软键，移动要标定的轴到零点前预停位置，使得机械臂关节两侧刻槽对准。

5．把EMT安装到对应轴指定的仪表零点触头安装底座位置。

6．EMT电缆插头连接到机器人X32插口。

7．此时，如预停位置正确，则EMT右侧两个灯同时点亮。

不亮时，可以用手动操作重新微调位置。

8．按软键SETUP（设定）。

9．在下级菜单中选择MASTER（管理，这里指标定零点）。

10．在下级菜单中选择EMT，回车。

屏幕显示出准备标定的机器人轴号：如：Robot axis 1Robot axis 2Robot axis 3Robot axis 4Robot axis 5Robot axis 611．按软键MASTER，显示信息“Start key required（需要按启动键）”。

12．扣住使能杆，按软键Program start forwards（程序正向启动，即左侧硬键盘的“+”号外套顺时针箭头）。

对应轴在程序控制下移动。

当EMT检测到参考点（参考刻槽），移动停止，零点位置被记录到计算机，对应轴标定显示被清除。

***注意：1）标定一定要从低轴号开始，否则系统将报警。

fanuc机器人调试标准化作业指导书水印版

b)编码器断过电的情况下（如电池耗尽，编码器线断开），操作步骤如下。 � � � � � � � � � � � � 通过 MENUS(画面选择)选择 SYSTEM(系统)。将$MASTER_ENB 等于 1 或者 2。. 按下[TYPE]。选择 Master/Ca1。选择 SINGLE AXIS MASTER 见图（画面 1）在 JOG 方式下将机器人移动到零点位置。将需要校正的那一个轴的（SEL）改为 1. 见图（画面 2）按下 EXEC(执行)见图（画面 3）按下 PREV(返回)至上一个画面。选择 CALIBRATE,按下 YES. 按下 DONE(结束)
J P[1] 40% FINE ; J P[2] 50% FINE ; CALL CLEAN ; Search J P[4] 40% FINE ; J P[5]40% FINE ; Search Start [1] PR[1] ; J P[3] 20% FINE ; L P[71] 10mm/min FINE (X); J P[8] 40% FINE ; J P[9] 20% FINE ; L P[71] 10mm/min FINE (Y); Search End ; J P[12] 40% FINE ; J P[13] 40% FINE ; Search Start [1] PR[2] ; J P[14] 20% FINE ; L P[71] 10mm/min FINE (X) ; J P[17] 20% FINE ; L P[71] 10mm/min FINE (Y) ; Search End ; J P[20] 40% FINE ; J P[21] 40% FINE ; Search Start [1] PR[3] ; J P[24] 20% FINE ; L P[71] 10mm/min FINE (X) ; J P[26] 20% FINE ; L P[71] 10mm/min FINE (Y) ;

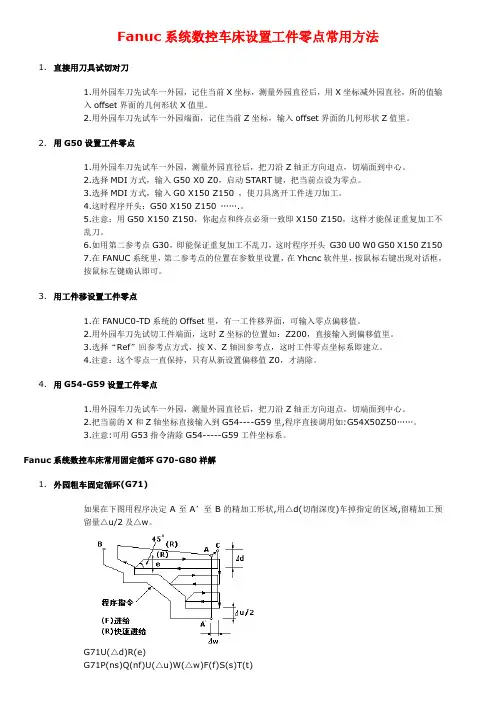

fanuc系统数控车床设置工件零点常用方法
