电流互感器的应用
电流互感器的作用和特点
电流互感器在电气控制配件中属于比较特殊的一类产品，电磁感应原理是电流互感器发挥作用的基本原理。
主要是用于实现将数值比较大的电流通过设置好的参数转变成为数值比较小的电流，从而发挥一定的保护和测量的作用。
1.电流互感器的结构电流互感器的主体结构由两部分组成，分别是闭合的铁心和环绕的线组，其他则是一些接线端子、外壳等辅助性部分。
虽然电流互感器的结构比较简单，但是其对于电气设备和输电线路的作用是非常重要的。
2.电流互感器的作用1）电流互感器最大的作用就是可以对电流大小进行调节。
在现实中，大部分的电气设备和输电线路的输出电流值都是很大的，但是用于测量电流的仪器可以承受的电流值是比较小的。
因此为了不对测量仪表造成损坏，一般都会使用电流互感器将较大的电流转变为小电流，这样也可以更好的发挥测量仪表对电流的监控作用。
2）电流互感器还可以为仪表操作人员提供绝缘保护，避免高电压伤害人体。
电流互感器对人员的保护作用是通过将测量人员与电路中的高电压隔离实现的，这种作用对于电气控制配件十分必要。
3.电流互感器的使用注意事项1）常规的电流互感器系列产品都是通过极性来实现标识的，因此对于极性的连接必须格外注意。
如果出现极性连接错误等操作失误，很容易会影响到电流互感器对电流值计算的准确性，甚至还会导致电路出现短路等更严重的问题。
2）使用电流互感器接入电路之前，需要先查看其额定电流值的大小。
如果额定电流值没有达到实际电路的范围，贸然将电流互感器接入电路很容易出现过载烧毁的情况。
相反，如果额定电流值过大也不合适，范围过大会影响到最终电路电流值的测量精度。
因此用户在安装之前还是需要根据实际需要进行灵活选择。
3）在电流互感器的使用过程中，二次回路处需要设置接地点，而且接地处的连接必须保证完整性。
并且电流互感器的二次绕组是不能存在开路的，开路会导致整个电路出现温度过高、压强过大等危险情况，久而久之不仅会损坏绕组，还有可能对操作人员造成伤害。
电流互感器的原理和应用介绍
电流互感器的原理和应用介绍电流互感器（Current Transformer，缩写为CT）是一种常用的电力测量仪表，用于测量和监测电力系统中的电流。
它的原理是通过电磁感应现象将大电流变换为小电流，从而方便测量和保护电力系统。
电流互感器的工作原理是基于法拉第电磁感应定律。
当通过主绕组的电流变化时，会在次级绕组中产生电动势，进而产生次级电流。
电流互感器的主绕组通常由导线或导体制成，由电力系统中的电流所通过。
次级绕组则与测量仪表相连接，输出与主绕组电流成比例的次级电流。
电流互感器主要包括铁芯和绕组两部分。
铁芯的作用是增强磁路，提高磁感应强度，以确保电流互感器的测量精度和线性度。
绕组则是通过电流互感器的主绕组和次级绕组来实现电流的变换。
主绕组的匝数较多，一般为电力系统中的高电流线路，次级绕组的匝数比较少，一般为测量仪表的输入端。
次级绕组的匝数与主绕组的比例关系决定了电流互感器的变比。
电流互感器具有广泛的应用领域。
其主要用途之一是电力系统中的电流测量。
在低电流测量领域，电流互感器比直接连接测量仪表更为安全和方便。
同时，电流互感器也能够保护电力系统的设备和人员，当电流超过预设的阈值时，可以触发保护装置进行断电操作。
电流互感器还可用于电能计量。
在工业和商业用电中，电能计量是非常重要的，它影响到能源消费、费用计算以及电力负荷管理。
电流互感器可以将高电流线路转换为低电流，使得电能计量仪表能够进行准确的测量。
此外，电流互感器也常用于电力负荷监测和电力系统的故障检测。
通过安装电流互感器在电力系统中的关键部位，可以实时监测电流的波动和电力负荷的变化，为电力系统的运维和管理提供关键数据。
同时，电流互感器也可用于故障检测，当电流异常或超载时，其次级绕组输出的电流信号会触发保护装置进行相应的处理。
总结一下，电流互感器是电力系统中常用的测量和保护设备，它通过电磁感应原理将高电流变换为低电流，从而方便测量和保护。
电流互感器的主要应用包括电流测量、电能计量、电力负荷监测和故障检测等。
互感器的作用是怎样的呢
互感器的作用是怎样的呢互感器是一种使用于电力系统中的电工设备，它主要用来测量电流、变换电压和增加或减少电压。
互感器的作用是将复杂的电流或电压信号转换为更低强度的信号或简单的可处理形式，以便于测量和保护目的。
下面将详细介绍互感器的作用以及应用。
一、测量电流：互感器最常见的用途是测量电流。
在电力系统中，电流的测量是非常重要的，因为它可以用于判断电路是否正常运行、检测电流的过载和短路、预测负荷需求等。
互感器通过将高电流传感装置连接到低电流输出绕组来测量电流。
当高电流通过高电流传感装置时，互感器会通过变换比将其转换为相应的低电流。
二、变换电压：互感器的另一个主要用途是变换电压。
在电力系统中，高电压的变换是必要的，因为当电压过高时，它会对仪表和关键电气设备造成损害。
通过应用变比，互感器可以将高电压转换为更低电压，以便测量和保护设备。
例如，使用互感器可以转换输电线上的高电压到合适的电压范围，让变电站的设备可以安全地处理。
三、增加或减少电压：除了变换电压之外，互感器还可以用来增加或减少电压。
在一些情况下，需要通过增加或减少电压来适应设备的需求。
例如，在电力系统中，互感器可以被用来升压和降压，以使电力能够在长距离输送或适应特定设备的工作范围。
四、保护设备：互感器在电力系统中还扮演了保护设备的重要角色。
当电流超过设定的阈值或发生故障时，互感器可以触发保护装置以切断电力供应，从而避免设备受到损害。
互感器可以测量电流的大小和方向，并将这些信息传递给保护装置，以判断是否需要采取保护措施。
这在防止过流、短路和地闸等故障发生时非常重要。
五、电能计量：互感器还广泛应用于电能计量中。
在低压和高压系统中，互感器可以将电流变换为与原始信号成比例的低电流。
这样，配备互感器的电表可以对电能进行准确测量，确保用户按照实际使用的电能付费。
六、监测与控制：互感器还可以用于监测和控制电力系统。
通过测量电流和电压，互感器可以提供关于电力系统状态的实时信息。
知识点：电流互感器的应用
二、电流互感器的选择
4、二次负荷的校验
为保证所选电流互感器的准确级，其最大相二次负荷S2，应不大于 所选准确级相应的额定容量。
S2 SN2
三、电流互感器的使用事项
1、电流互感器的接线应保证正确性
一次绕组和被测电路串联，而二次绕组应和连接的所有测量仪表、 继电保护装置或自动装置的电流线圈串联；同时要注意极性的正确性，一次绕 组与二次绕组之间应为减极性关系，一次电流若从同名端（减极性标示法）流 入，则二次电流应从同名端流出。
思考与总结
观察一下我们实训室中的配电系统用的电流 互感器采用的是哪一种接线方式，并且画出它们的实 际接线图？
谢 谢！
二、电流互感器的选择
3、额定电压与额定电流的选择
电流互感器的一次额定电压的选择主要是满足相应电网电压的要求， 其绝缘水平能够承受电网电压长期运行，并承受可能出现的雷电过电压、操作 过电压及异常运行方式下的电压。一次侧额定电流应尽可能比电路的正常工作 电流大1/3左右。 电流互感器的二次额定电流采用5A或者1A。
电流互感器的应用
电流互感器的接线方式 电流互感器的选择 电流互感器的使用注意事项
一、电流互感器的接线方式
（一）单相式接线Байду номын сангаас
只有一只电流互感器组成， 接线简单。它可以用于小电流接 地系统零序电流的测量，也可以 用于三相对称电流中电流的测量 或过负荷保护等。
一、电流互感器的接线方式
（二）不完全星形接线
一、电流互感器的接线方式
（四）两相差电流接线
也仅用于三相三线制电路中， 这种接线的优点是不但节省一块电流互感 器，而且也可以用一块继电器反映三相电 路中的各种相间短路故障，亦即用最少的 继电器完成三相过电流保护，节省投资。
讲述电流互感器的作用。
讲述电流互感器的作用。
电流互感器是一种用于测量高电流的电气变压器，主要用于电力系统中的电流测量和保护等应用。
它通过将高电流变换成低电流，便于测量和操作。
电流互感器在电力系统中扮演着重要的角色，下面将详细介绍其作用及相关参考内容。
1. 电流测量：电流互感器最常见的应用是测量电流。
它将高电流变换成远低于原始电流的二次电流输出，供测量仪表或保护设备使用。
通过测量一次侧的电流并根据互感器的变比关系计算出原始电流，可以监测电流的大小并进行相应的调整或控制。
参考内容：《电气测量与仪器》（陆兵等著）- 电力电流互感器2. 电力系统保护：电流互感器在电力系统的电流保护中发挥着重要作用。
它能够检测电流的超过正常范围的情况，并发送信号给保护装置，用于切断故障电路或触发其他保护动作，以保证电力系统的运行安全。
参考内容：《电力系统保护与自动化设备技术》（李进秀著）- 电气互感器的原理和应用3. 测试和校验：电流互感器也可用于测试和校验其他电力设备。
通过将互感器连接到测试仪器上，可以对电力设备的性能进行测试和评估，确保其工作正常。
此外，还可以校验其他测量设备和仪表的准确性。
参考内容：《电气与电子测量技术》（王大明著）- 电流互感器的测试与校验4. 功率测量：电流互感器可以用于测量电流和电压，从而计算电力系统中的功率。
在电力系统监控和配电管理中，准确测量功率是非常重要的，因为它可以帮助判断电力系统的负荷状态和能效。
参考内容：《电力系统自动化与调度控制技术》（王聪等著）- 电流互感器在电力系统中的功率测量5. 隔离保护：电流互感器还可以提供一定程度的电气隔离，保护操作人员和设备免受高电流的危害。
它通过将一次侧与二次侧隔离，减少一次侧的电流到达二次侧的机会，从而降低了触电和漏电等危险的风险。
参考内容：《电力系统中电力故障与安全防护》（翟燕霞等著）- 电气互感器在电力系统中的安全应用以上是关于电流互感器作用的基本介绍及相关参考内容。

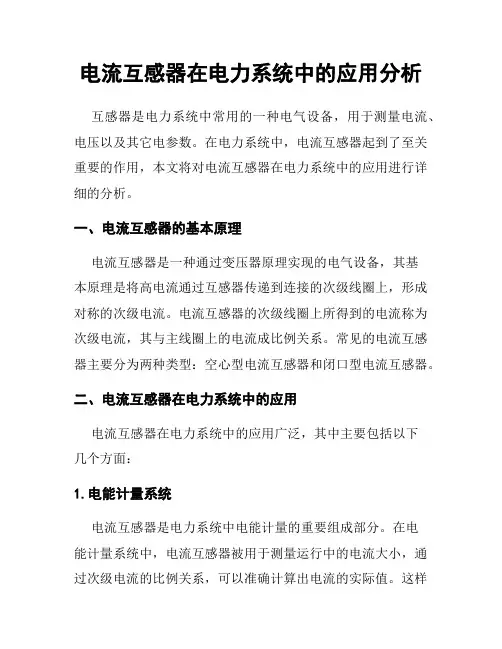

电流互感器在电力系统中的应用分析
电流互感器在电力系统中的应用分析互感器是电力系统中常用的一种电气设备，用于测量电流、电压以及其它电参数。
在电力系统中，电流互感器起到了至关重要的作用，本文将对电流互感器在电力系统中的应用进行详细的分析。
一、电流互感器的基本原理电流互感器是一种通过变压器原理实现的电气设备，其基本原理是将高电流通过互感器传递到连接的次级线圈上，形成对称的次级电流。
电流互感器的次级线圈上所得到的电流称为次级电流，其与主线圈上的电流成比例关系。
常见的电流互感器主要分为两种类型：空心型电流互感器和闭口型电流互感器。
二、电流互感器在电力系统中的应用电流互感器在电力系统中的应用广泛，其中主要包括以下几个方面：1.电能计量系统电流互感器是电力系统中电能计量的重要组成部分。
在电能计量系统中，电流互感器被用于测量运行中的电流大小，通过次级电流的比例关系，可以准确计算出电流的实际值。
这样可以实现对电力系统运行状态的监测，并为电力系统管理者提供重要的数据参考。
2.保护系统电流互感器在电力系统的保护系统中起到了至关重要的作用。
电力系统中存在着各种各样的故障，例如短路、过流等。
保护系统需要及时对这些故障进行检测，并采取合适的措施进行处理。
电流互感器可以提供准确的电流信息，使得保护系统可以对故障进行及时的判断和响应。
通过将电流互感器与保护继电器相连，可以实现对故障的精确定位，提高电力系统的安全性和可靠性。
3.电力负荷管理电流互感器在电力负荷管理中起到了重要的作用。
电力系统的负荷管理需要准确测量和监测负荷的大小和变化情况，以便及时调整和优化电力系统的运行。
通过将电流互感器与电流计连接，可以实时测量负荷电流，并将相关数据传递给负荷管理系统，为负荷的合理管理提供了重要的参考依据。
4.电力市场交易电力市场交易需要对电力系统中各个节点的电流进行监测和计量。
电流互感器可以提供准确的电流测量数据，帮助电力市场交易的参与者了解电力市场供需状况，制定合理的交易计划。
电流互感器的作用
电流互感器的作用
电流互感器（Current Transformer，简称CT）是一种常用的电力测量和保护装置，主要用于测量和监测电路中的电流，并将其转化为绝缘可靠、标准化的小电流输出。
电流互感器的主要作用有以下几个方面：
1. 电流测量：电流互感器可用于精确测量电路中的电流大小，通过对电流信号的变换和放大，将高电流转化为安全的小电流输出，便于进行电能计量和负荷控制。
2. 电流保护：在变电站和电力系统中，电流互感器用于检测和保护电路中的过电流和短路故障。
当电路中的电流超过设定值或突然增大时，电流互感器会立即产生告警信号，并触发保护装置进行断电操作，保护电力设备的安全运行。
3. 系统监测：电流互感器的输出信号可以用于系统监测和数据采集。
通过连接到电流采集监控设备，可以实时监测电力系统中的电流大小和负荷变化，对电力系统的状态进行实时分析和评估，提高系统的稳定性和可靠性。
4. 负荷控制：电流互感器可以用于实现电力系统的负荷控制和调节。
通过监测电路中的电流变化，可以及时调整负荷分配和供电方式，以提高电能利用效率和功率因数。
5. 泄漏电流检测：电流互感器还可用于检测和测量电路中的泄漏电流。
泄漏电流是指由于设备绝缘损坏或接地故障引起的异
常电流，通常是非常小的电流值。
借助电流互感器，可以对泄漏电流进行快速准确的测量和检测，及时发现和处理潜在的安全隐患。
在电力系统中，电流互感器是一项非常重要的设备，广泛应用于各种场合。
它的作用不仅限于电流测量和保护，还涉及到电能计量、负荷控制、故障检测等方面，对于确保电力系统的安全稳定运行和提高能源利用效率具有重要意义。
电流互感器用途、使用注意事项
电流互感器用途、使用注意事项
1、什么是电流互感器？它有什么用途？
电流互感器是将高压系统中的电流或低压系统中的大电流，变成标准的小电流（5A或1A）的电器。
它与测量仪表相配合时，可测量电力系统的电流；与继电器配合时，则可对电力系统进行保护。
同时，它能使测量仪表和继电保护装置标准化，并与高电压隔离。
电流互感器的工作原理与变压器相同，其原理接线如图所示，测量时，一次绕组串联在被测电路中，二次绕组与测量仪表、继电器、指示电路等串联。
2、使用电流互感器时应注意什么？
使用电流互感器应注意以下几点：
1）要根据被测电流的大小来选择额定电流值和电流比，且要与仪表配套使用；
2）电流互感器应串联在被测电路中使用；
3）电流互感器的二次绕组和外壳应可靠接地，以防高压危险；
4）运行中的电流互感器二次绕组绝不允许开路，否则会在二次绕组两端产生高压，烧毁电流互感器，甚至危及人身安全。
因此，电流互感器在运行时，若需在二次侧拆装仪表，必须先将二次侧短路后才能拆装。
而且，在二次侧不允许装设熔断器或开关。
3、电流互感器运行时应进行哪些检查？
电流互感器运行时应进行以下检查：
1）检查电流互感器的瓷质部分是否清洁，有无破损、裂纹及放电现象；
2）检查电流互感器有无异常声响和焦臭味；
3）检查一次侧导线接头是否牢固，有无松动、过热现象；
4）检查二次侧接地是否牢固、良好，有无松动、断裂现象；
5）检查充油电流互感器的油位是否正常，有无渗漏油现象；
6）检查二次侧仪表指示是否正常。
电流互感器的作用及原理
电流互感器的作用及原理
电流互感器（Current Transformer，简称CT）是一种用来将高
电流变为可以方便测量和保护的小电流的装置，主要用于电力系统中的电流测量、保护和控制等应用。
其主要作用有以下几个方面：
1. 电流测量：电流互感器可以将高电流变为相对较小的次级电流，使得电流可以通过电流表、计算机监测系统等装置进行测量和监测，方便实时获得电流的数值。
2. 绝缘保护：电流互感器在高电流电路中起到隔离的作用，可以将高压电路与低压电路相隔离，保护操作人员和设备的安全。
3. 过流保护：电流互感器可用于电力系统中的过流保护，当电流超过额定值时，电流互感器会产生电流信号，触发保护装置进行对相应设备或线路的断电保护。
4. 故障检测：电流互感器用于电力系统中的故障检测，当发生短路或其他故障时，电流互感器可感应到异常电流信号，触发保护装置进行处理。
电流互感器的工作原理如下：
电流互感器是基于电磁感应原理工作的。
电流互感器主要由铁芯和绕组构成。
高电流通过电流互感器的一侧线圈（一次侧），铁芯产生强磁场。
磁场的变化穿过另一侧线圈（二次侧），在二次侧感应出相应的次级电流，在二次侧线圈中可以通过电流
表等装置进行测量和监测。
电流互感器通常具有多个一次侧线圈和二次侧线圈，可以根据需要选择合适的线圈进行连接和使用。
根据电流互感器的类型和设计，可以实现不同的变比，从而适应不同的电流测量和保护需求。
互感器的原理是和用途
互感器的原理是和用途
互感器是一种能够测量电流或电压的装置，其原理基于法拉第定律和电磁感应原理。
当电流通过互感器的一侧线圈时，会产生一个与电流成正比的磁场。
这个磁场会穿过互感器的另一侧线圈，从而产生电压。
通过测量电压的变化，可以得知通过互感器的电流大小。
互感器的主要用途有以下几个方面：
1. 测量电流：互感器广泛应用于电气系统中，可以将高电压的电流转换为较小的可测量电流，以方便监测和测量电气设备的电流负荷。
2. 电能计量：互感器被用于电能计量系统中，用来将高电压的电流转换为可测量的低电压信号，以便于电能的计量和报告。
3. 保护和控制：因为互感器可以测量电流的变化，所以在电力系统中被广泛应用于保护和控制装置中。
例如，互感器的输出信号可以用于过流保护、短路保护和电能负荷管理等。
4. 输变电系统：互感器在输变电系统中起着非常重要的作用，用来监测和控制电流以及电压的变化。
这可以保证电力系统的稳定性和安全性。
总体而言，互感器是电力系统中的重要组成部分，其主要原理是根据电磁感应原
理测量电流或电压，用于监测和控制电气设备的运行，以及保护电力系统的安全性。
电流互感器作用
电流互感器作用
电流互感器是一种常见的电气设备，主要用于测量和检测电流。
它的作用是将高电流变成低电流以供监测和测量。
在电力系统中，电流互感器通常用于保护和控制设备，以确保系统的正常运行。
它们可以监测电流的大小和方向，并产生与电流成比例的低电流输出信号。
电流互感器通常由一个铁心和绕组组成。
当高电流通过绕组时，会在铁心中产生一个磁场。
这个磁场会感应绕组中的电流，从而使电流在绕组中产生变化。
根据法拉第电磁感应定律，绕组中的电流变化将产生一个与输入电流成比例的输出电流。
电流互感器具有多种应用。
在电力系统中，它们通常用于测量和保护目的。
例如，在变电站中，电流互感器可以测量进出变压器的电流，以监测电力输送和分配的情况。
在电动机保护中，电流互感器可以检测电动机的电流并触发保护设备，以防止电动机过载或短路。
除了电力系统，电流互感器还可以应用于其他领域。
例如，在工业自动化中，电流互感器可以用于监测各种设备和机器的电流，以确保其正常运行。
在能源管理中，电流互感器可以帮助监测和控制电能的使用情况，以提高能源利用效率。
总之，电流互感器是一种重要的电气设备，其作用是将高电流变成低电流供测量和监测。
它们在电力系统和其他领域中有广泛的应用，可以提供准确的电流测量和保护功能，以确保设备和系统的稳定运行。
互感器 用法
互感器用法
互感器是一种电工设备，用于测量电流或电压，并将其转换为便于测量和处理的信号。
以下是互感器的一些常见用法：
1. 测量电流：互感器可以将高电流通过互感作用转换为较小的电流，便于测量和传感器的连接。
例如，在电力系统中，电流互感器常用于测量和保护装置，以确保电流在安全范围内。
2. 测量电压：互感器可以将高电压通过互感作用转换为较小的电压，使其适用于测量和传感器的连接。
例如，在高压输电线路上，电压互感器用于测量电压以监控电力系统的状态。
3. 变压器：互感器也可以被用作变压器，用于改变电压的大小。
例如，将高电压降低为适合家庭用电的低电压。
4. 电力负荷管理：互感器可以用来监测和管理电力负荷。
通过测量电流和电压，互感器可以提供有关电力系统中负荷情况的数据，以便优化能源使用和分配。
5. 绝缘监测：互感器可以用于绝缘监测，以检测电力系统中的绝缘状态。
通过测量电压和电流之间的相位差和振幅，可以判断绝缘是否存在问题。
这些仅仅是互感器的一些常见用法，实际应用中还有其他许多用途。
具体使用互感器的方式和参数设置应根据具体应用需求和设备要求进行选择和设置。
电流互感器的电气符号
电流互感器的电气符号介绍电流互感器（Current Transformer, CT）是一种用来测量电流的电气装置。
它可以将高电流转换成低电流，并通过绕组之间的相对比例关系来反映真实电流值。
电流互感器在电力系统中的应用非常广泛，常见于发电厂、变电站、配电装置以及电力监控系统中。
作用电流互感器主要用于以下几个方面： 1. 测量和检测电流：通过测量互感器绕组中的次级电流，可以得到原电路中的真实电流值。
这对于电力系统的运行和维护非常重要。
2. 保护装置：电流互感器常用于电力系统的保护装置中，用于检测电流异常情况，如短路、过流等故障。
3. 仪表表计：电流互感器还被广泛应用于电力仪表表计中，如电能表、电流表等。
电气符号电流互感器的电气符号如下所示：1.主绕组：电流互感器的主绕组通常由多个匝组成，用以感应测量电路中的电流。
主绕组通常是线圈状的符号，一个端子表示输入端，另一个端子表示输出端。
2.次级绕组：电流互感器的次级绕组用于反映测量电路中真实的电流值。
次级绕组通常是一条短直线，与主绕组相连。
3.软磁材料：电流互感器的主绕组和次级绕组之间通过软磁材料（如铁芯）进行耦合。
通过电流互感器的电气符号，我们可以清晰地了解其基本结构和工作原理。
电流互感器的种类电流互感器根据其应用场景和特点的不同，可分为多种类型，常见的有以下几种：封套式电流互感器封套式电流互感器是一种室外应用的互感器。
它的主要特点是具有较高的绝缘强度、较强的防护性能和抗污染能力。
封套式电流互感器通常用于架空线路和配电变压器等设备上。
直流电流互感器直流电流互感器主要用于直流电路中的电流测量，与交流电流互感器相比，其结构和性能有所区别。
直流电流互感器通常采用回路式的结构，并且具有较高的绝缘特性和稳定性。
高精度电流互感器高精度电流互感器是一种专用的互感器，用于对电流进行精确测量。
它的特点是测量精度高，通常能够达到0.1级或更高级别。
高精度电流互感器常应用于电能计量、电力监测和质量控制等领域。
电流互感器的作用及结构原理
电流互感器的作用及结构原理电流互感器是一种用来测量高电流的电力测量装置。
它通过感应电流，将高电流转化为低电流，以便更易于测量和处理。
电流互感器通常用于电力系统中，用于监测、保护和控制电流。
本文将详细介绍电流互感器的作用、结构和原理。
一、作用电流互感器的主要作用是将高电流转化为低电流，并传递给测量仪表进行测量和分析。
在电力系统中，电流通常很大，如果直接测量将会非常困难和危险。
因此，使用电流互感器可以将高电流降低到安全范围内，以便进行有效的监测和控制。
电流互感器的另一个重要作用是提供电流信号给保护设备。
在电力系统中，当出现电流异常或超过额定值时，保护装置将立即触发，以避免电力设备的过载或短路，保护电力系统的安全运行。
电流互感器可以提供准确和可靠的电流信号给保护设备，从而确保电力设备的可靠性和稳定性。
此外，电流互感器还可用于监测电力系统的电能质量。
通过测量电流的大小和波形，可以检测到电压失真、谐波、干扰等问题，为电力系统的优化和改进提供重要的参考和依据。
二、结构铁芯是电流互感器的关键部分，通常由高导磁材料制成，如硅钢片。
铁芯的形状和尺寸可以根据需要进行设计和制造。
一次绕组和二次绕组分别围绕在铁芯上。
一次绕组用于传递电流信号，通常由多股导线组成。
一次绕组的匝数通常非常小，以适应高电流的传输。
二次绕组用于产生较低的电流输出，通常由细导线组成。
二次绕组的匝数较多，以产生较低电流的输出。
外壳是电流互感器的保护部分，通常由绝缘材料制成，具有良好的绝缘性能和机械强度。
外壳上还设有连接接口，用于连接互感器和测量仪表或保护装置。
三、原理当有电流通过一次绕组时，根据法拉第电磁感应定律，磁场将感应出二次绕组中的电动势。
二次绕组的匝数较多，因此电动势较高。
但由于铁芯的高导磁性，磁场几乎全部集中在铁芯内部，只有很小一部分磁场能够穿透铁芯到达二次绕组。
因此，通过合适设计的一次绕组和二次绕组，可以实现从高电流到低电流的转变。
一次绕组中的高电流通过磁场感应出较低的电流信号，使得测量和处理更为方便。
电流互感器的技术运用
电流互感器的技术运用电流互感器是一种用于测量电流的传感器，它可以将高电流转换为低电流，以便于测量和控制。
电流互感器的技术运用非常广泛，下面就来详细介绍一下。
一、电力系统中的应用电流互感器在电力系统中的应用非常广泛，主要用于测量和保护设备。
例如，在变电站中，电流互感器可以用于测量电流，以便于监测电网的运行状态。
此外，电流互感器还可以用于保护设备，例如在变压器中，电流互感器可以用于检测过载和短路等故障，以便及时切断电源，保护设备的安全运行。
二、工业自动化中的应用电流互感器在工业自动化中也有着广泛的应用。
例如，在机器人控制系统中，电流互感器可以用于检测电机的电流，以便于控制机器人的运动。
此外，电流互感器还可以用于检测电动机的负载，以便于调整电机的工作状态，提高生产效率。
三、电力质量监测中的应用电流互感器还可以用于电力质量监测。
在电力系统中，电流互感器可以用于测量电网中的谐波电流，以便于监测电力质量的变化。
此外，电流互感器还可以用于检测电网中的电压波动和电流不平衡等问题，以便及时采取措施，保障电力系统的稳定运行。
四、智能电网中的应用随着智能电网的发展，电流互感器的应用也越来越广泛。
在智能电网中，电流互感器可以用于实现电力系统的远程监测和控制。
例如，在智能电网中，电流互感器可以用于实时监测电网中的电流和电压等参数，以便于及时调整电力系统的运行状态。
总之，电流互感器是一种非常重要的传感器，它在电力系统、工业自动化、电力质量监测和智能电网等领域都有着广泛的应用。
随着技术的不断发展，电流互感器的应用也将越来越广泛，为人们的生产和生活带来更多的便利和效益。
10kv电流互感器的功能
10kv电流互感器的功能
10kV电流互感器的主要功能包括：
1. 电流变换：电流互感器可以将一次系统中的大电流转换为小电流，供给仪表和继电保护装置使用。
这样可以降低对设备和线路的要求，提高经济性和安全性。
2. 隔离作用：通过电流互感器，高低压电路得以隔离，保护二次设备和工作人员的安全。
3. 测量功能：电流互感器可以将大电流信号统一转变为标准的小电流信号，通过与额定值较小的电能测量设备配合，完成对大功率电能的计量。
这样可以避免使用大型设备直接对一次电流进行测量的高成本和高风险，使得测量设备实现标准化和小型化。
4. 保护功能：电流互感器可以与继电保护、自动装置配合，实现对电网各种故障的电气保护和自动控制。
这样可以及时发现并处理故障，保障电力系统的安全运行。
总之，10kV电流互感器在电力系统中发挥着重要的作用，能够保障电力系统的安全、稳定、经济运行。
电流互感器的作用及结构原理
电流互感器的作用及结构原理
电度表使用的互感器属于测量用的互感器一类，可以分为两大来：电流互感器和电压互感器，由于对高压和大电流直接进行测量既不安全又不方便和经济，因此广泛使用互感器来间接测量点能，用来将高电压变为低电压的互感器成为电压互感器，用来将大电流变为小电流的互感器成为电流互感器。
本文的重点就是讲解电流互感器的作用及原理，通过三个方便向大家进行阐述，一起来学习一下吧~
电流互感器的作用：
1、使测量仪表的电流线圈与高压输电线路不直接相连，因此能确保测量工作安全。
2、在店里系统发生短路故障时，因测量仪表的电流线圈接在TA的二次回路中，所以测量仪表不会受到很大电流冲击造成损害。
3、扩大测量仪表的量限，若一个多量限或几个单量限的电流互感器与测量仪表配合使用，则能扩大测量范围；选用TA既能把大电流变小，又能将小电流变大，以满足测量的需要。
4、一台互感器的二次绕组经过端子可同时接人电能表、功率表、电流表和继电器等电流线圈，这样能减少设备、节省费用且少占地方。
5、能将不同的大电流均变成标准的二次电流（如5A或1A)，以利测量仪表制造的标准化，并能简化工艺、降低生产成本。
电流互感器结构原理：
图是测量点能用的双绕组电流互感器的结构和接线示意图，一次绕组与输电线路串联而流过较大的被测电流（通常在5~25000A），一次绕组只有较少的匝数，二次绕组则有较多的匝数，它串联电度表，电流表等的电流线圈组成二次回路，通常额定二次电流为5A，因此电流互感器很像电力变压器工作再短路状态。
标签:
电流互感器。
电流互感器的作用和原理
电流互感器的作用和原理电流互感器是一种用来测量电流的传感器，它的作用是将高电流变换成低电流，以便于测量和控制。
在电力系统中，电流互感器被广泛应用于电能计量、保护和控制等方面。
它的原理是基于电磁感应的原理，通过感应电流产生磁场，再利用磁场感应产生电流，从而实现电流的测量和转化。
电流互感器的作用主要体现在以下几个方面：首先，电流互感器可以将高电流变换成低电流，使得电流信号可以方便地进行测量和处理。
在电能计量中，电流互感器可以将高电流信号变换成标准的低电流信号，以便于电能表进行准确的电能计量。
在保护和控制系统中，电流互感器可以将高电流信号变换成适合保护和控制设备的信号，以实现对电力系统的保护和控制。
其次，电流互感器可以实现电流的隔离和安全测量。
在电力系统中，由于高电流信号可能存在安全隐患，因此需要将高电流信号隔离并转换成低电流信号进行测量。
电流互感器可以实现对高电流信号的隔离和转换，从而确保电流的安全测量和使用。
此外，电流互感器还可以实现电流信号的线性变换和调节。
通过合理设计电流互感器的结构和参数，可以实现对电流信号的线性变换和调节，从而确保电流信号的准确测量和控制。
电流互感器的原理主要是基于电磁感应的原理。
当电流通过电流互感器的一侧线圈时，会在另一侧线圈中感应出相应的电流信号。
这是因为电流在通过线圈时会产生磁场，而磁场的变化又会在另一侧线圈中感应出电流信号。
通过合理设计线圈的结构和参数，可以实现对电流信号的精确测量和转换。
总的来说，电流互感器是一种重要的电力测量和控制设备，它的作用是将高电流变换成低电流，以便于测量和控制。
其原理是基于电磁感应的原理，通过感应电流产生磁场，再利用磁场感应产生电流，从而实现电流的测量和转化。
在电力系统中，电流互感器被广泛应用于电能计量、保护和控制等方面，发挥着重要的作用。
讲述电流互感器的作用。
讲述电流互感器的作用。
电流互感器是一种用于测量高电流的装置。
它将大电流变换为小电流，从而便于测量和控制。
电流互感器广泛应用于电力系统中，特别是在变电站、输电线路、发电厂和工业电气设备中。
下面将详细讲述电流互感器的作用及其相关内容。
电流互感器的主要作用是将高电流转换为标准的仪器电流，以便于测量和控制系统的安全运行。
它主要有以下几个作用：1. 测量电流：电流互感器将高电流变换为标准的较小电流，以便测量仪器能够准确读取。
这对于电力系统的监测和控制非常重要。
例如，在变电站中，通过电流互感器可以准确测量输电线路上的电流大小。
2. 保护电力设备：电力系统中，各种电力设备需要定期检查和维护。
电流互感器的作用之一就是用于保护电力设备。
通过对电流进行监测，可以及时发现异常情况，如过载、短路等，并通过保护装置及时切断电路，保护设备的完整性。
3. 能量计量：电流互感器广泛应用于各类能源计量系统中。
在发电厂和工业生产中，通过电流互感器可以精确测量和统计电流的使用情况，以便进行能源管理和计费。
这在协助管理者控制能源消耗和提高能源利用率方面起到了重要作用。
4. 监测电力质量：电力质量是指供电电源满足用户需求的程度。
电流互感器可以提供有关供电系统质量的信息，例如电流波形、谐波水平等。
这些信息有助于监测电力质量，并及时采取措施来改善供电系统的稳定性和可靠性。
参考内容：1. 林杰. 电力系统的电流互感器作用分析［J］. 科技视界（下半月刊）, 2017, 12(03):37-37.2. 杨炯,陈鉴明,蔡茂恭,等. 电流互感器在智能配电网中的应用［J］. 高压电器, 2011, 47(10):48-52.3. 范明凡,李明,陈启明. 电力系统中电流互感器的使用与选择［J］. 电网技术, 2013, 37(06):142-145.4. 李静,严亮. 电流互感器在电力系统中的作用及其应用［C］// 中国电机工程学会电气学会大会. 2012.5. 黄良华,尹晓杰,文超. 电流互感器的设计与测量［M］. 南京: 东南大学出版社,2019.以上参考文献都涵盖了电流互感器的作用和应用范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器在开关电源中的应用陶洪山，吴燮华(浙江大学电气工程学院，浙江 杭州 310027）摘 要 ： 电 流 互 感 器 可 以 用 来 检 测 高 频 开 关 电 源 中 的 单 极 性 电 流 脉 冲 。
分 析 了 电 流 互 感 器 构 成 的 电 流 检 测 电 路 工 作 过 程 。
比 较 了 磁 芯 自 复 位 、 强 迫 复 位 的 特 点 。
给 出 了 试 验 结 果 。
关键词： 电 流 互 感 器 ； 磁 芯 复 位 ； 开 关 电 源1 引 言在 高 频 开 关 电 源 中 ， 需 要 检 测 出 开 关 管 、 电 感 等 元 器 件 的 电 流 提 供 给 控 制 、 保 护 电 路 使 用 。
电 流 检 测 方 法 有 电 流 互 感 器 、 霍 尔 元 件 和 直 接 电 阻 取 样 。
采 用 霍 尔 元 件 取 样 ， 控 制 和 主 功 率 电 路 有 隔 离 ， 可 以 检 出 直 流 信 号 ， 信 号 还 原 性 好 ， 但 有 μ s级 的 延 迟 ， 并 且 价 格 比 较 贵 ； 采 用 电 阻 取 样 价 格 非 常 便 宜 ， 信 号 还 原 性 好 ， 但 是 控 制 电 路 和 主 功 率 电 路 不 隔 离 ， 功 耗 比 较 大 。
电 流 互 感 器 具 有 能 耗 小 、 频 带 宽 、 信 号 还 原 性 好 、 价 格 便 宜 、 控 制 和 主 功 率 电 路 隔 离 等 诸 多 优 点 。
在 Push Pull、 Bridge等 双 端 变 换 器 中 ， 功 率 变 压 器 原 边 流 过 正 负 对 称 的 双 极 性 电 流 脉 冲 ， 没 有 直 流 分 量 ， 电 流 互 感 器 可 以 得 到 很 好 的 应 用 。
但 在 Buck、 Boost等 单 端 应 用 场 合 ， 开 关 器 件 中 流 过 单 极 性 电 流 脉 冲 ； 原 边 包 含 的 直 流 分 量 不 能 在 副 边 检 出 信 号 中 反 映 出 来 ， 还 有 可 能 造 成 电 流 互 感 器 磁 芯 单 向 饱 和 ； 为 此 需 要 对 电 流 互 感 器 构 成 的 检 测 电 路 进 行 一 些 改 进 。
2 电 流 互 感 器 检 测 单 极 性 电 流 脉 冲 的 应用 电 路 分 析根 据 电 流 互 感 器 磁 芯 复 位 方 法 的 不 同 ， 可 有 两 种 电 路 形 式 ： 自 复 位 与 强 迫 复 位 。
自 复 位 在 电 流 互 感 器 原 边 电 流 脉 冲 消 失 后 ， 利 用 激 磁 电 流 通 过 电 流 互 感 器 副 边 的 开 路 阻 抗 产 生 的 负 向 电 压 实 现 复 位 ， 复 位 电 压 大 小 与 激 磁 电 流 和 电 流 互 感 器 开 路 阻 抗 有 关 。
强 迫 复 位 电 路 在 原 边 直 流 脉 冲 消 失 期 间 ， 外 加 一 个 大 的 复 位 电 压 ，实 现 磁 芯 短 时 间 内 快 速 复 位 。
2.1 电 流 互 感 器 检 测 电 路常 用 的 电 流 互 感 器 检 测 电 路 如 图 1(a)所 示 。
图 1(b)表 示 原 边 有 电 流 脉 冲 时 的 等 效 电 路 ， 电 流 互 感器 简 化 为 理 想 变 压 器 与 励 磁 电 感 Lm模 型 ， Rs为 取 样 电 阻 。
当 占 空 比 D< 0.5时 ， 在 电 流 互 感 器 原 边 电 流 脉 冲 消 失 后 ， 磁 芯 依 靠 励 磁 电 流 流 过 采 样 电 阻 Rs产 生 负 的 伏 秒 值 ， 实 现 自 复 位 〔 如 图 1（ d1） ～ （ i1） 所 示 〕 ， 由 于 采 样 电 阻 Rs很 小 ， 所 以 负 向 复 位 电 压 较 小 ； 当 电 流 脉 冲 占 空 比 很 大 时 (D >0.5)， 复 位 时 间 很 短 ， 没 有 足 够 的 复 位 伏 秒 值 ， 使 得 磁 芯 中 直 流 分 量 Id增 大 ， 有 可 能 造 成 磁 芯 逐 渐 正 向 偏 磁 饱 和 〔 如 图 1（ d2） ～ （ i2） 所 示 〕 ， 失 去 检 测 的 作 用 ， 所 以 自 复 位 只 能 应 用 于 电 流 脉 冲 占 空 比D<0.5的 场 合 。
可 以 看 出 ， 此 电 路 对 于 检 测 单 极 性 直 流 脉 冲 存 在 诸 多 缺 点 。
励 磁 电 感 电 流 im中 存 在 直 流 分 量 Id， 容 易 导 致 磁 芯 饱 和 。
输 出 电 压 信 号 uR为 双 极 性 ， 不 便 于 后 级 电 路 处 理 。
2.2 改 进 的 自 复 位 电 流 互 感 器为 了 实 现 输 出 电 压 uR的 单 极 性 输 出 ， 在 电 流 互 感 器 端 加 上 一 个 二 极 管 ， 根 据 原 边 输 入 电 流 i1与 输 出 电 压 uR的 相 位 的 不 同 、 信 号 地 位 置 的 不 同 ， 可 有 4种 电 路 结 构 ， 如 图 2所 示 。
对 图 2(c)的 电 路 工 作 过 程 进 行 分 析 ， 电 路 在 一 个 脉 冲 周 期 内 的 工 作 波 形 如 图 3所 示 。
图 3(c)表 示 电 流 互 感 器 磁 芯 复 位 时 的 等 效 电 路 ， CT为 电 流 互 感 器 副 边 分 布 电 容 ， CD为 二 极 管 结 电 容 。
图3(d)～ (i)绘 出 了 占 空 比 小 时 ， 磁 芯 充 分 复 位 的 各 参 数 波 形 。
在 电 流 互 感 器 原 边 电 流 脉 冲 消 失 后 ， 磁 芯 的 复 位 依 靠 励 磁 电 流 在 Lm、 CT、 CD中 谐 振 产 生 负 的 复 位 电 压 值 ， 实 现 自 复 位 ， 如 图 3(g)所 示 。
Lm、 CT构 成 的 谐 振 电 路 特 征 阻 抗 远 大 于 Rs， 所 以 复 位 效 果 好 于 图 1电 路 。
但 是 ， 谐 振 产 生 的 复 位 电 压 并 不 是 很 大 ， 当 脉 冲 占 空 比 很 大 时 ， 复 位 时 间 很 短 ， 仍 有 可 能 造 成 磁 芯 逐 渐 正 向 偏 磁 饱 和 ， 所 以也 只 能 应 用 于 电 流 脉 冲 占 空 比 D<0.5的 场 合 。
由 于 互 感 器 副 边 线 圈 匝 数 很 多 ， 分 布 电 容 大 ， 谐 振 电 流 主 要 从 电 流 互 感 器 流 过 ； 流 经 Rs、 CD支 路 的 电 流 很 小 ， 并 且 Rs很 小 ， 所 以 复 位 电 流 经 CD支 路 的 谐 振 电 流 在 Rs上 产 生 的 负 向 电 压 可 以 忽 略 ， 取 样 输 出 电 压 uR波 形 如 图 3(h)所 示 。
因 为 二 极 管 的 作 用 ， 输 出 电 压 信 号 uR为 单 极 性 ， 其 幅 值 与 原 边 电 流 信 号 脉 动 量 成 正 比 ， 便 于 后 级 电 路 处 理 。
2.3 强 迫 复 位在 单 端 应 用 中 ， 特 别 是 Boost电 路 中 ， 需 要 精 确 地 再 现 高 占 空 比 的 单 极 性 脉 冲 。
自 复 位 不 能 实 现 检 测 高 占 空 比 电 流 脉 冲 ， 必 须 对 磁 芯 进 行 强 迫 复 位 。
强 迫 复 位 的 电 路 很 多 ， 这 里 分 析 一 种 最 简 单 易 行 的 强 迫 复 位 电 路 。
如 图 4所 示 ， 分 别 对 应 于 图 2中 的 4种 电 路 。
对 图 4(c)的 电 路 工 作 过 程 进 行 分 析 。
图 5(b)表 示 原 边 有 电 流 脉 冲 时 的 等 效 电 路 ， 由 于 二 极 管 的 隔 离 作 用 ， 复 位 电 压 ＋ Vr对 电 流 的 检 测 没 有 影 响 。
图 5(c)表 示 磁 芯 复 位 时 的 等 效 电 路 。
电 路 在 一个 脉 冲 周 期 内 的 工 作 波 形 如 图 5(d)～ (i)所 示 ， 0～ t1时 间 内 原 边 有 直 流 脉 冲 ， t1～ t2时 间 为 磁 芯 复 位 过 程 ， t2～ T为 复 位 完 毕 后 波 形 。
在 电 流 互 感 器 原 边 电 流 脉 冲 消 失 后 ， 磁 芯 开 始 复位 ， 二 极 管 反 向 阻 断 ， 复 位 电 压 Vr加 在 励 磁 电 感 上 ， 强 迫 磁 芯 快 速 复 位 。
图 5(g)绘 出 了 激 磁 电 感 上 的 电 压 ， 由 于 复 位 电 压 远 大 于 磁 芯 的 正 向 电 压 ， 所 以 磁 芯 能 够 在 很 短 的 时 间 内 充 分 复 位 ， 可 以 应 用 于 检 测 电 流 脉 冲 占 空 比 D >0.9的 场 合 。
图 5(j)表 示 复 位 电 压 Vr给 检 测 信 号 带 来 的 误 差 。
磁 芯 复 位 完 毕 后 ， 电 流 互 感 器 副 边 相 当 于 一 根 导 线 ， Vr在 取 样 电 阻 上 有 一 个 分 压 ， 从 而 引 起 误 差 ， 大 小 为由 于 Rr远 大 于 Rs， 所 以 VR(error)很 小 ， 可 以 忽 略 其 影 响 。
在 t2～ T时 间 内 ， 磁 芯 中 还 会 有 一 个 很 小 的 直 流 分 量 为由 于 Rr很 大 ， 其 影 响 也 可 以 忽 略 。
2.4 多 个 电 流 互 感 器 的 组 合 使 用多 个 电 流 互 感 器 可 以 组 合 起 来 ， 用 于 检 测 含 有 低 频 分 量 的 单 极 性 高 频 直 流 脉 动 。
例 如 ， 常 用 的 由 Boost电 路 构 成 的 单 相 PFC电 路 ， 工 作 于 CCM状 态 ， 需 要 检 出 电 感 电 流 提 供 控 制 电 路 使 用 。
电 感 电 流 中 既 含 用 工 频 正 弦 电 流 ， 又 有 高 频 脉 动 电 流 ， 为 此 ， 可 以 用 电 流 互 感 器 分 别 检 出 开 关 管 、 二 极 管 中 的 单 极 性 电 流 脉 冲 ， 再 叠 加 起 来 ， 即 为 电 感 电 流 。
检 测 电 路 如 图 6所 示 ， 占 空 比 有 可 能 超 过 0.5， 所 以 磁 芯 需 要 强 迫 复 位 。
