大庆石化烷基化筹备组 Nick制作
结构及部件
定子
机壳
弯道及回流器
扩压器
蜗室
大庆石化烷基化筹备组 Nick制作
结构及部件
机壳
机壳也称为气缸、机壳是静子中最大的零件。通常是用铸铁 或铸钢浇铸出来的。机壳一般有水平中分面，以便于装配、检修。 吸气室、蜗壳也是机壳的一部分，它的作用是把气体均匀地引入 叶轮，然后顺畅地导出机壳。
结构及部件
主轴
主轴上安装所有的旋转零件，它的作用就是支持旋转零件及 传递转矩，因此主轴应该具有一定强度与刚度。主轴的轴线也就 确定了各旋转零件的几何轴线。
叶轮
叶轮也称为工作轮，它是压缩机中最重要的一个部件。气体 在叶轮叶片的作用下，跟着叶轮做高速的旋转。而气体由于受旋 转离心力的作用以及在叶轮里的扩压流动，使气体通过叶轮后的 压力得到了提高。此外，气体的速度能也同样在叶轮里得到了提 高。因此可以认为叶轮是使气体提高能量的唯一途径。
大庆石化烷基化筹备组 Nick制作
概述及分类
按压缩气体的方式不同，压缩机通常分为两类：
容积式和透平式
容积式压缩机宜用于中小流量的场合 透平式压缩机宜用于大流量的场合 从能量观点来看：压缩机是把原动机的机 械能转变为气体能量的一种机械 容积式压缩机气体压力的提高是利用气体容积的缩小来达到 透平式压缩机气体压力的提高是利用叶轮和气体的相互作用来达到
大庆石化烷基化筹备组 Nick制作
概述及分类
按气体压缩方式：
容积式
压缩机
透平式
往复式
回转式
活 柱 隔罗 螺滑 离 轴 复 塞 塞 膜茨 杆片 心 流 合 式 式 式式 式式 式 式 式
大庆石化烷基化筹备组 Nick制作
概述及分类
透平式
按气流运动方向：
离轴复 心流合 式式式
离心式—气体在压缩机中的流动方向大致与旋转轴相垂直。
轴流式—气体在压缩机中的流动方向大致与旋转轴相平行。
复合式—在同一台压缩机内，同时具有轴流式与离心式工作叶 轮，一般轴流在前，离心在后。
大庆石化烷基化筹备组 Nick制作
wk.baidu.com 概述及分类
透平压缩机械
按压力高低分类：
通鼓压 风风缩 机机机
通风机：指大气压在101.325 Kpa，温度为20℃,出口全压值小于 15 Kpa（表压）的风机。
优秀PPT下载：www.1ppt.com/xiazai/
PPT教程： www.1ppt.com/powerpoint/
Word教程： www.1ppt.com/word/
Excel教程：www.1ppt.com/excel/
资料下载：www.1ppt.com/ziliao/
PPT课件下载：www.1ppt.com/kejian/
大庆石化烷基化筹备组 Nick制作
结构及部件
隔套
隔套热装在轴上，它们把叶轮固定在适当的位置上，而且能 保护没装叶轮部分的轴，使轴避免与气体相接触，同时也起到导 流的作用。
平衡盘
平衡盘就是利用它的两边气体压力差来平衡轴向力的零件。 它位于高压端，它的一侧压力约为末级出口压力(高压)，另一侧 连通进气管（低压）由于平衡盘也是用热套法套在主轴上。上述 两侧压力差就使转子受到一个与轴向力反向的力。其大小决定于 平衡盘的受力面积。通常，平衡盘只平衡一部分轴向力。剩余的 轴向力由止推盘（止推轴承）承受。
大庆石化烷基化筹备组 Nick制作
概述及分类
世界著名压缩机厂家
日本：日立（Hitachi）、三井、三菱、（Mitsubishi）、川崎、 石川岛(IHI)、荏原（EBRARA ），包括美国埃利奥特（ELLIOTT） 和神钢（kobeico） 美国：德莱赛兰（DRESSER-RAND）、英格索兰（Ingerso11rand）、库柏（Cooper）、通用电气动力部、美国A-C压缩机 公司 德国：西门子工业（原来的德马格-德里瓦）、盖哈哈-波尔西 克（GHH-BORSIG） 瑞士：苏尔寿（SULZER） 瑞典：阿特拉斯（ATLAS-COPCO） 韩国：三星动力
鼓风机：指升压在15 Kpa~200Kpa（表压）之间或压比大于1.15 小于3的风机。
压缩机：指升压大于200 Kpa（表压）或压比大于3的风机
大庆石化烷基化筹备组 Nick制作
概述及分类
工作原理： 气体由吸气室吸入，通过叶轮对气体做功，使气体压力、速
度、温度提高。然后流入扩压器，使速度降低，压力提高。弯道 和回流器主要起导向作用，使气体流入下一级继续压缩。最后， 由末级出来的高压气体经涡室和出气管输出。
离心式压缩机零件很多， 这些零件又根据它们的作用组 成各种部件。我们把离心式压 缩机中可以转动的零部件统称 为转子，不能转动的零、部件 称为静子。
大庆石化烷基化筹备组 Nick制作
Part Two
结构及部件
大庆石化烷基化筹备组 Nick制作
结构及部件
转子
主轴
隔套
叶轮
平衡盘
大庆石化烷基化筹备组 Nick制作
扩压器
气体从叶轮流出时，它具有较高的流动速度，为了充分利用 这部分速度能，常常在叶轮后面设置了流通面积逐渐扩大的扩压 器，用以把速度能转化为压力能，以提高气体的压力。
Part One
概述及分类
大庆石化烷基化筹备组 Nick制作
概述及分类
压缩机概述

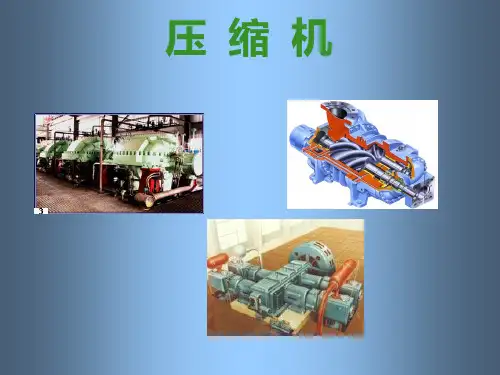

随着近代科学技术的不断发展，压缩机在工业 生产上的应用十分普遍，所占的地位相当重要。压 缩机就是产生气体压力能的机器，它在国民经济各 部门中特别在石油、化工、矿山、冶金、机械以及 国防工业中已成为必不可少的关键设备。其重要的 应用场合有化工工艺过程上的应用、动力工程的应 用、气体输送等。
范文下载：www.1ppt.com/fanwen/
试卷下载：www.1ppt.com/shiti/
教案下载：www.1ppt.com/jiaoan/
PPT论坛：www.1ppt.cn
主讲人：褚洪儇
大庆石化烷基化筹备组 Nick制作
概述及分类 结构及部件详解
压缩机辅助系统 运行及维护
大庆石化烷基化筹备组 Nick制作
