气相色谱顶空进样器的参数优化(精)
气相色谱仪的顶空操作步骤
气相色谱仪的顶空操作步骤气相色谱仪（Gas Chromatograph, GC）是一种常用的分离和分析仪器，在化学、药学、食品、环境等领域有广泛应用。
GC的顶空技术是一种样品前处理技术，用于提取和浓缩无机和有机挥发性化合物。
本文将详细介绍气相色谱仪的顶空操作步骤。
一、实验准备1.1检查仪器：确保GC仪器处于正常工作状态，如气源是否充足，连管是否完好等。
1.2准备样品：准备待分析的样品，保证样品质量好，并满足分析的要求。
1.3准备标准溶液：如果需要进行定量分析，需要准备相应的标准溶液。
1.4准备顶空瓶：准备干净的顶空瓶，检查瓶子是否干燥、无污染。
二、顶空操作步骤2.1设置仪器参数：根据样品性质和分析要求，设置好仪器参数，如流速、恒温箱温度等。
2.2连接顶空瓶：使用气密连接装置将顶空瓶连接到色谱柱或分析装置的进样口上。
2.3开启气源：打开压缩空气、氮气或其他推进气体供应，确保气源的压力稳定。
2.4调整气源流量：根据仪器的要求和实际情况，调整气源的流量，一般情况下，推进气体的流量应为10-20 mL/min。
2.5检查顶空瓶：检查顶空瓶的密封性，确保没有样品泄漏。
三、样品顶空操作3.1放入样品：将待分析的样品放入顶空瓶中，一般情况下，样品量应为1-2 mL。
3.2封闭顶空瓶：将顶空瓶的盖子紧密封闭，保证瓶内不会发生任何泄漏。
3.3预冷：将顶空瓶放入恒温箱中，预冷至所需温度。
预冷的温度根据样品的挥发性和分析要求而定，一般为常温或低于常温。
3.4按压释放：在样品预冷的同时，按压释放顶空瓶内的气体，使样品中的挥发性化合物蒸发到顶空瓶的顶部空气中。
3.5等待蒸发：等待一定时间，使得样品中的挥发性化合物充分蒸发到空气中。
3.6采样：使用GC仪器的自动进样装置，将顶空瓶中的顶空气体采样进GC柱进行分析。
四、分析与结果4.1进样条件设置：根据分析要求，设置好GC仪器的进样条件，包括温度、流速、进样方式等。
4.2分析过程：开启色谱仪，进行样品分析。
对气相色谱仪顶空进样器进行安装和调节
对气相色谱仪顶空进样器进行安装和调节对气相色谱仪顶空进样器进行安装和调节北京中仪宇盛科技有限公司顶空进样器作为气相色谱仪分析挥发性物资具有无比的优越性。
不仅可以免除冗长繁琐的样品前处理过程，避免有机溶剂对分析造成的干扰、减少对色谱柱及进样口的污染，而且具有进样量准确、重现性好等优点。
该仪器可以和国内外各种型号的气相色谱仪相连接。
1、调节载气系统压力和流量打开载气（气体发生器??或钢瓶）和压缩空气开关后，首先调低色谱仪载气系统的柱头压力到0.01Mpa，再把顶空进样器的进样针插入气相色谱仪的注样口内（用随机支架固定进样针套管），然后通过调节顶空进样器前面板的稳压阀来满足色谱仪所需的柱流量；对于毛细管柱系统，当使用内径小于0.32mm的毛细管柱时，色谱仪应采用分流进样模式；对于配备电子流量/电子压力（EFC/EPC）控制的气相色谱仪，推荐色谱仪使用恒流模式，然后根据色谱仪的柱头压力来调节顶空进样器载气压力，并使其稍高于色谱仪柱头压力即可。
2、设定色谱仪工作状态根据分析的样品种类设定气相色谱仪分析条件（汽化室温度、色谱柱温度、检测器温度）。
3、设定顶空进样器柱温箱、阀箱、管路温度打开顶空进样器的电源开关，电气系统自检后，通过按键盘上的“样品”、“阀箱”、“管路”、数字键以及“输入”键，根据分析要求分别输入需要的样品、阀箱、管路的温度值（为避免样品在传输时发生冷凝现象），阀箱、管路温度高于样品温度20-25℃）。
4、放置样品瓶当温度达到设定值后,，稳定10分钟,，再将密封好的装有样品的顶空瓶放入印有号码的加热筒中，平衡30分钟。
顶空瓶内的样品量一般不要超过顶空瓶容量的1/2，当样品的恒温温度高于100℃时，请注意选择合适的溶剂，以免瓶内压力过高造成密封垫漏气或瓶子破损。
同时，请带手套拿取瓶子以免烫伤。
5、吹洗取样针拿住取样针管, 同时按下面板上的“吹洗”键,吹洗气将吹洗取样系统中的空气或上次取样的残余气（此时,吹洗状态灯红色亮），再次按面板上的“吹洗”键，吹洗电磁阀关闭（此时,吹洗状态灯红色灭）。
气相色谱仪配套用顶空自动进样器技术参数
气相色谱仪配套用顶空自动进样器技术参数
购置仪器设备名称：气相色谱仪配套用顶空自动进样器（进口）
仪器设备（不针对某一特定品牌）的主要性能指标及技术参数（包括仪器设备主体及必要配件等的主要性能指标和技术参数）：
一、详细配置清单如下
二、主要功能：
2.1用途：用于液体和固体样品的前处理，以方便利用气相色谱仪的液体和固体样品中的微量挥发性和半挥发性有机化合物进行定性、定量分析。
2.2总体要求：
*电源：220V±10%，50Hz
工作温度：10℃～45℃
工作相对湿度：≤80%
技术参数：
*3.1可与各种型号的气相色谱仪联用，无控制信号传输障碍。
*3.2进样精度：水中乙醇的测定RSD≤1.5%(N=10)
*3.3气路控制为电子气路控制
*3.4提取方式：可采用多次顶空提取，可延长取样时间，增加取样量。
3.5样品震动方式：两级震荡。
*3.6定量环：温度范围(50-190)℃灵敏度为1℃；定量环体积：配备0.5mL、1.0mL镍管定量环；进样量精度：进样量相对标准偏差小于1%
3.7传输线：温度范围(50-190)℃，灵敏度为1℃；材料：镍材。
*3.8自动进样器瓶位总数不少于44位，顶空瓶体积20ml和10mL可选。
*3.9系统应可同时加热至少5个样品瓶，温度范围（50-190）℃，灵敏度为1℃。
专家论证意见。

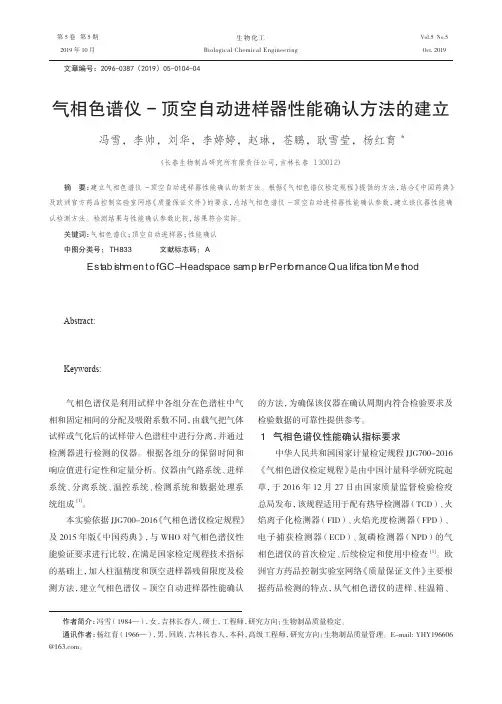

气相色谱仪-顶空自动进样器性能确认方法的建立
冯雪，李帅，刘华，李婷婷，赵琳，苍鹏，耿雪莹，杨红育＊（长春生物制品研究所有限责任公司，吉林长春 １３００１２）摘 要：建立气相色谱仪－顶空自动进样器性能确认的新方法。
根据《气相色谱仪检定规程》提供的方法，结合《中国药典》及欧洲官方药品控制实验室网络《质量保证文件》的要求，总结气相色谱仪－顶空自动进样器性能确认参数，建立该仪器性能确认检测方法。
检测结果与性能确认参数比较，结果符合实际。
关键词：气相色谱仪；顶空自动进样器；性能确认中图分类号：ＴＨ８３３ 文献标志码：ＡＥｓｔａｂｉｓｈｍｅｎｔ ｏｆ ＧＣ－Ｈｅａｄｓｐａｃｅ ｓａｍｐｌｅｒ Ｐｅｒｆｏｒｍａｎｃｅ Ｑｕａｌｉｆｉｃａｔｉｏｎ ＭｅｔｈｏｄＦｅｎｇＸｕｅ，ＬｉＳｈｕａｉ， Ｌｉｕ Ｈｕａ， Ｌｉ Ｔｉｎｇ－ｔｉｎｇ，Ｚｈａｏ Ｌｉｎ， ＣａｎｇＰｅｎｇ，ＧｅｎｇＸｕｅ－ｙｉｎｇ，Ｙａｎｇ Ｈｏｎｇ－ｙｕ＊（Ｃｈａｎｇｃｈｕｎ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｂｉｏｌｏｇｉｃａｌ Ｐｒｏｄｕｃｔｓ Ｃｏ．，Ｌｔｄ．，Ｊｉｌｉｎ Ｃｈａｎｇｃｈｕｎ １３００１２）Abstract: Ａ ｎｅｗ ｍｅｔｈｏｄ ｆｏｒ ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅ ｑｕａｌｉｆｉｃａｔｉｏｎ ｏｆ ＧＣ－Ｈｅａｄｓｐａｃｅ ｓａｍｐｌｅｒ ｗａｓ ｅｓｔａｂｌｉｓｈｅｄ． Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｍｅｔｈｏｄ ｐｒｏｖｉｄｅｄ ｂｙ ｔｈｅ Ｖｅｒｉｆｉｃａｔｉｏｎ Ｒｅｇｕｌａｔｉｏｎ ｏｆ Ｇａｓ Ｃｈｒｏｍａｔｏｇｒａｐｈｓ， ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ Ｃｈｉｎｅｓｅ Ｐｈａｒｍａｃｏｐｏｅｉａ ａｎｄ ＯＭＣＬ Ｎｅｔｗｏｒｋ ｏｆ ｔｈｅ Ｃｏｕｎｃｉｌ ｏｆ ＥｕｒｏｐｅＱｕａｌｉｔｙ Ａｓｓｕｒａｎｃｅ Ｄｏｃｕｍｅｎｔ，ＰＱｏｆＧＣ－Ｈｅａｄｓｐａｃｅ ｓａｍｐｌｅｒ ｗａｓ ｅｓｔａｂｌｉｓｈｅｄ ｂｙ ｓｕｍｍａｒｙｉｎｇ ｔｈｅ ｐａｒａｍｅｔｅｒｓ ｌｅｖｅｌ ｏｆ ｔｈｅ ｉｎｓｔｒｕｍｅｎｔ．Ｔｈｅ ｄｅｔｅｃｔｉｏｎ ｒｅｓｕｌｔｓ ａｃｃｏｒｄ ｔｈｅ ｒｅａｌｉｔｙ．Keywords: ＧＣ； Ｈｅａｄｓｐａｃｅ ｓａｍｐｌｅｒ；Ｐｅｒｆｏｒｍａｎｃｅ ｑｕａｌｉｆｉｃａｔｉｏｎ气相色谱仪是利用试样中各组分在色谱柱中气相和固定相间的分配及吸附系数不同，由载气把气体试样或气化后的试样带入色谱柱中进行分离，并通过检测器进行检测的仪器。
GC优化
GC-ECD检测器方法优化
顶空进样-气相色谱-ECD检测器是公司今年新购进的仪器，于1月上旬刚刚 装机完毕。实验中发现ECD检测器，空白溶剂图谱中，除了溶剂峰以为会 出现一个较大的谱峰。经查阅文献，该峰可能为空气中O2的峰。由于实验 室空气中有较多的挥发性气体，也使得空白溶剂图谱中的噪音较高，对于 检测限度较低的残留溶剂非常不利。经过方法优化后，有效的降低了空气 峰的干扰（峰面积降低约23倍），更重要的是使噪音减低了300多倍；从 而使检测灵敏度提升2个数量级以上。
空气峰和较多的干扰峰
图1：优化前色谱图
较高的基线噪音
较大的漂移值
较小的空气峰，极少干扰峰，低漂移值，低噪音
图2：优化后色谱图
优化前 优化后 前后比值
空气峰面积 4629472 197298 23.5
面积1万以上 干扰峰的个数 23 1 23
面积10万以上 干扰峰的个数 5 1 5
基线漂移值 415029 1369 Байду номын сангаас03.5
噪音 9478 28.7 330
图1：优化前的色谱图 （纵坐标放大5倍）
图2：优化后的色谱图 （纵坐标放大100倍后， 噪音仍然很低）

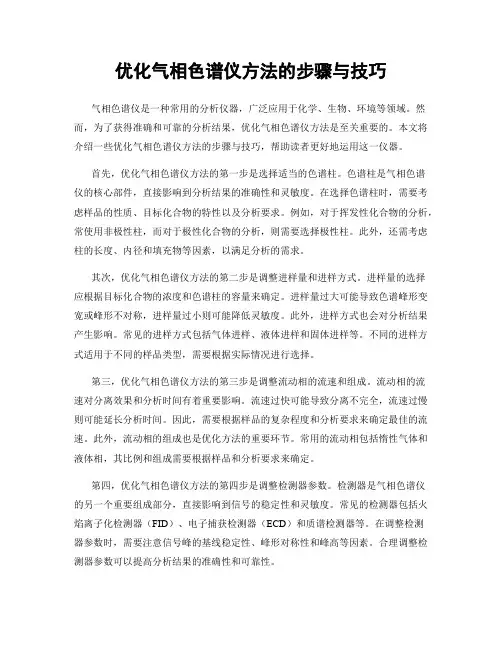

优化气相色谱仪方法的步骤与技巧
优化气相色谱仪方法的步骤与技巧气相色谱仪是一种常用的分析仪器，广泛应用于化学、生物、环境等领域。
然而，为了获得准确和可靠的分析结果，优化气相色谱仪方法是至关重要的。
本文将介绍一些优化气相色谱仪方法的步骤与技巧，帮助读者更好地运用这一仪器。
首先，优化气相色谱仪方法的第一步是选择适当的色谱柱。
色谱柱是气相色谱仪的核心部件，直接影响到分析结果的准确性和灵敏度。
在选择色谱柱时，需要考虑样品的性质、目标化合物的特性以及分析要求。
例如，对于挥发性化合物的分析，常使用非极性柱，而对于极性化合物的分析，则需要选择极性柱。
此外，还需考虑柱的长度、内径和填充物等因素，以满足分析的需求。
其次，优化气相色谱仪方法的第二步是调整进样量和进样方式。
进样量的选择应根据目标化合物的浓度和色谱柱的容量来确定。
进样量过大可能导致色谱峰形变宽或峰形不对称，进样量过小则可能降低灵敏度。
此外，进样方式也会对分析结果产生影响。
常见的进样方式包括气体进样、液体进样和固体进样等。
不同的进样方式适用于不同的样品类型，需要根据实际情况进行选择。
第三，优化气相色谱仪方法的第三步是调整流动相的流速和组成。
流动相的流速对分离效果和分析时间有着重要影响。
流速过快可能导致分离不完全，流速过慢则可能延长分析时间。
因此，需要根据样品的复杂程度和分析要求来确定最佳的流速。
此外，流动相的组成也是优化方法的重要环节。
常用的流动相包括惰性气体和液体相，其比例和组成需要根据样品和分析要求来确定。
第四，优化气相色谱仪方法的第四步是调整检测器参数。
检测器是气相色谱仪的另一个重要组成部分，直接影响到信号的稳定性和灵敏度。
常见的检测器包括火焰离子化检测器（FID）、电子捕获检测器（ECD）和质谱检测器等。
在调整检测器参数时，需要注意信号峰的基线稳定性、峰形对称性和峰高等因素。
合理调整检测器参数可以提高分析结果的准确性和可靠性。
最后，优化气相色谱仪方法的最后一步是验证和优化分析条件。
气相色谱仪顶空自动进样器原理参数
气相色谱仪顶空自动进样器原理参数顶空自动进样器的原理是通过控制样品在高温下的蒸发，将样品中的挥发性成分转化为气态，并将这些气态成分引入GC进行分析。
顶空自动进样器一般由以下几个部分组成：进样室、样品容器、温度控制系统和进样针。
进样室是样品进入顶空自动进样器后的首要位置，它通常由耐高温、耐化学腐蚀的材料制成，如不锈钢。
进样室内有一个样品容器，用于存放待分析样品。
样品容器可以是各种形式的小容量玻璃瓶，通常具有密封性能，以防止样品挥发或外部空气进入。
温度控制系统是顶空自动进样器中的核心部件。
为了将样品中的挥发性成分转化为气态，需要将样品加热到一定温度。
温度控制系统通常由加热系统、温度探测系统和控制系统组成。
加热系统通过提供恒定的加热源，将样品容器加热至设定的温度。
温度探测系统用于监测样品容器内的实际温度，并将这些信息传输给控制系统。
控制系统会根据设定的温度值和实际温度值来控制加热系统的输出，以维持样品容器内的温度在一定范围内。
进样针是样品从样品容器进入顶空自动进样器的通道。
进样针通常由不锈钢制成，具有良好的耐腐蚀性和导热性能。
进样针通过注射器或其他机械手段，将一定体积的样品从样品容器中抽取出来，并喷射到气相色谱仪中进行分析。
顶空自动进样器的参数分为机械参数和操作参数两个方面。
机械参数包括进样室容量、最大工作温度、加热速率等。
进样室容量可以影响样品的进样量和分析的精度，通常根据不同的样品需求选择适当的容量。
最大工作温度是指顶空自动进样器能够达到的最高温度，温度越高，样品中的挥发性成分转化为气态的速率越快。
加热速率是指样品容器加热至设定温度所需的时间，加热速率较快可提高进样效率。
操作参数包括进样体积、进样时间、预注气体流量等。
进样体积是指进样针从样品容器中抽取的样品体积，体积大小会影响分析的灵敏度和线性范围。
进样时间是指进样针从样品容器中抽取样品的时间，时间过短可能导致不完全的样品蒸发，时间过长会延长分析周期。
气相色谱仪顶空自动进样器原理参数
气相色谱仪顶空自动进样器原理参数
气相色谱仪顶空自动进样器原理：有一个全面的通电自检程序，样品盘自动定位系统，还有完整的故障报警，故障提示功能。
方便分析中遇到的问题及时处理。
系统预存一套默认分析方法，并允许用户存储多套常用分析方法和混合运行分析方法。
气相色谱仪顶空自动进样器原理参数：
1、样品加热温度控制范围：室温-240℃以增量1℃任设；
2、阀进样系统温度控制范围：室温-220℃以增量1℃任设；
3、样品传送管温度控制范围：室温-220℃以增量1℃任设；
4、温度控制精度：<±0、1℃；
5．顶空瓶工位：16位；20位，27位，120位
6、顶空瓶规格：标准10ｍl、20ｍl（其他规格可定制）；
7、重复性：RSD<1、5%（和GC性能有关）；
8、进样加压范围：0～0、4Mpa（连续可调）；
9、仪器尺寸：430mm×330mm×500mm
标签:
气相色谱仪
1。
顶空气相色谱仪 校准
顶空气相色谱仪校准
顶空气相色谱仪（headspace gas chromatograph）是一种分析仪器，用于检测样品中挥发性化合物的浓度。
校准顶空气相色谱仪是确保其准确性和可靠性的重要步骤，以下是校准内容的一般步骤：
1. 准备标准气体：首先，需要准备包含已知浓度的标准气体样品，这些气体通常是特定化合物的混合气体。
2. 设备准备：确保顶空气相色谱仪处于正常工作状态，检查和调整所有相关参数，例如温度、压力、流量等。
3. 校准过程：将标准气体输入顶空气相色谱仪，根据设备的要求设置采集条件和分析参数。
通过逐步调整和校准，使得仪器能够准确检测并分析不同化合物的浓度。
4. 数据记录和分析：在校准过程中，记录和保存校准所用的参数和数据。
随后，进行数据分析和比对，以确保仪器的测量结果与标准气体的浓度一致。
5. 验证校准结果：进行校准后，进行验证测试，检查顶空气相色谱仪的稳定性和精度，确保它能够准确地分析不同样品中的挥发性化合物。
6. 校准报告和记录：将校准的结果和过程制作成报告并进行记录，包括使用的标准气体信息、校准数据、校准后的仪器状态等详细信息。
校准是保证顶空气相色谱仪分析结果准确性和可靠性的重要环节。
定期的校准能够确保仪器长期稳定运行，并提高分析结果的可信度。
顶空进样器在气相色谱仪中是怎么使用的
顶空进样器在气相色谱仪中是怎么使用的
顶空进样器是气相色谱仪的一个进样装置，启动后按设定值自动完成样品加热；进样；充压；取样；样品充入定量管；六通阀切换进样；启动工作站开始采样数据等工作.
什么是顶空分析法？顶空分析是通过检测样品基质上方的气体成分来测定这些组分在原样品中含量的.很显然,这是一种间接分析方法,其基本理论依据是在一定条件下气相和液体相(液相和固相)之间存在着气液分配平衡.所以,气相的组成能反映凝聚相(液相)的组成.并且这个组成在其他条件不变的情况下是固定的。
我们可以把顶空分析看成是一种气相萃取方法,即用气体作“溶剂”来萃取样品中的挥发性成分,因而,顶空分析就是一种理想的样品净化方法.传统的液液萃取以及SPE都是将样品溶在液体中,不可避免地会有一些共萃取物干扰分析.况且溶剂本身的纯度也是一个问题,这在痕量分析中尤为重要.而气体作溶剂就可避免不必要的干扰,因为高纯度气体很容易得到,且成本较低,这也是顶空GC被广泛采用的一个重要原因.
作为一种分析方法,顶空进样(器)分析首先简单,它只取气相部分进行分析,大大减少了样品基质对分析的干扰.作为GC分析的样品处理方法,顶空是为简便的.其次,顶空进样分析有不同模式,可以通过优化操作参数而适合于各种样品.第三,顶空分析的灵敏度能满足法规的要求.后,与GC的定量分析能力相结合,顶空进样器和GC完够进行准确的定量分析。
使用方法 自动全自动顶空进样器常见问题解决方法
使用方法自动全自动顶空进样器常见问题解决方法使用方法:自动（全自动）顶空进样器使用方法如下介绍：1、进样方法，载气接到外加气接口处；气相色谱仪为稳流阀时接受平衡进样方法，载气接到载气接口处。
2、将进样针扎进色谱进样口中。
3.接受加压法进样时，打开加压法开关，调整压力，顶空进样器柱前压比气相色谱仪柱前压要高0.02MPa，待仪器稳定后开始进样。
（注意：调整压力时，将进样针拔出不插在进样口中，调好后再插上）使用方法:自动（全自动）顶空进样器5、顶空时间及进样时间的设定，可按设定键用上下键设定加压时间，再按设定键设定进样时间，再按设定键设定清洗时间。
6、用移液管或移液枪精准移取标准样品到顶空瓶中密封，放入加热炉中平衡，待平衡时间到后，开始进样。
7、把取样针扎进顶空瓶中并按下《运行》键，待显示进样结束后，把取样针拔出来。
8、带样品峰出完后，按清洗键清洗完后再进下个样品。
使用方法:自动（全自动）顶空进样器9、做标准曲线可用移液管或移液枪精准移取6个不同浓度的标准样品到顶空瓶中密封，平衡相同时间后顶空进样，计算标准曲线及回归方程。
10、做重复性可用移液管或移液枪精准移取6份相同浓度的标准样品到顶空瓶中密封，平衡相同时间后顶空进样，（可排出一次偶然误差），计算6次进样峰面积的RSD值使用方法:自动（全自动）顶空进样器使用方法如下介绍：1、进样方法，载气接到外加气接口处；气相色谱仪为稳流阀时接受平衡进样方法，载气接到载气接口处。
2、将进样针扎进色谱进样口中。
3.接受加压法进样时，打开加压法开关，调整压力，顶空进样器柱前压比气相色谱仪柱前压要高0.02MPa，待仪器稳定后开始进样。
（注意：调整压力时，将进样针拔出不插在进样口中，调好后再插上）使用方法:自动（全自动）顶空进样器5、顶空时间及进样时间的设定，可按设定键用上下键设定加压时间，再按设定键设定进样时间，再按设定键设定清洗时间。
6、用移液管或移液枪精准移取标准样品到顶空瓶中密封，放入加热炉中平衡，待平衡时间到后，开始进样。
顶空进样器参数
顶空进样器参数一、主机1.1 原装进口主机1.2 电源：220-240V，50Hz1.3 操作环境：15℃- 30℃湿度低于70%RH (18℃至28℃室温波动±1.3℃)二、进样系统2.1样品流路2.1.1 样品流路温度：室温+10℃至225℃2.1.2 加热：电子加热2.1.3 进样阀：6 通阀2.1.4 进样环：1ml Sulfinert 惰化处理(标配）；2.2传输管线2.2.1 材质：Sulfinert惰化处理2.2.2 温度：室温+10℃至225℃2.2.3 加热：电子加热2.3样品瓶2.3.1 样品瓶数量：≥20位2.3.2 样品瓶材料：中性玻璃2.3.3 样品瓶规格：10mL和20mL样品瓶可以同时使用，无需额外附件。
2.3.4 样品瓶垫片：带聚四氟乙烯层（PTFE）的丁基橡胶（灰色，120℃）带聚四氟乙烯层（PTFE）的硅橡胶；耐高温隔垫2.3.6 样品瓶恒温时间：0.00 ～999.99 (min)2.3.7 样品瓶加压时间：0.00 ～999.99 (min)2.4恒温炉2.4.1 温度范围：室温+10℃至225℃2.4.2 加热方式：电子加热2.4.3 加热孔数量：≥6个样品瓶位旋转托盘2.4.4 1-3个级别（1 分钟内的搅拌次数随数值增大而增加），除平衡时，具有搅拌功能；2.4.5 加热时间：0 ～999.99 min ( 以0.01 分钟为单位设置)三、气体控制3.1 载气控制：通过GC内置的AFC电子控制（0.5 ～0.9 MPa，流向AFC）3.2 样品瓶加压控制：通过GC内置的APC电子控制（0.2 ～0.5 MPa，流向AuxAPC）3.3 氦气( 纯度在99.995 % 以上) 或高纯氮气( 纯度在99.995 % 以上)四、界面控制4.1 使用USB 建立PC与顶空进样系统的的通讯。
不限定USB 端口。
五、操作软件5.1 软件操作环境：Windows XP , Windows VISTA ,Windows 7(32/64 bit) 5.2 与GC-2010Plus气相相匹配并能反控顶空进样系统，符合FDA 21 CFR Part 11要求；六、配置要求：6.1 原装进口主机1台6.2 AFC位置及加热端1个6.2 安装包1套6.3 内嵌式控制的插件1套6.4 气路附件1套6.5 20ml样品瓶（100个/盒）1盒6.6 盖及垫1包6.7 专用封盖器（原装进口）1个6.8 专用取盖器（原装进口）1个七、技术服务和质量保证7.1 设备安装、调试和验收：仪器到达最终用户现场并且实验室条件合格后，在接到用户通知后需安排有经验的工程技术人员到用户现场安装、调试仪器，设备安装调试需在10日内完成。
气相色谱仪顶空自动进样器原理参数
气相色谱仪顶空自动进样器原理参数气相色谱仪（GC）是一种常见的分离仪器，而顶空自动进样器则是其一部分。
顶空自动进样器是一种高精度、高效率的进样方式，广泛应用于食品、环保、制药、农药等领域的质量监测中。
本文将详细介绍顶空自动进样器的原理和常见参数。
原理顶空自动进样器是一种基于气体扩散原理的进样方式。
其原理是在样品热化的情况下，样品内的挥发性有机物质通过被加热的总管进入顶空室，在顶空室中与惰性气体（如氮气）混合，然后由气体经过固定的时间后，进入气相色谱仪分析。
因此，顶空自动进样器的最初工作是将固态、液态或粉末化的样品通过热化技术转化为气态，然后在进入固定容积的He/Ar气体体积中混合均匀，最后由气相色谱仪进行检测。
在进入气相色谱仪后，根据质谱规律及商标模版曲线，可得出分析结果。
参数顶空自动进样器的常见参数包括：1. 体积：顶空自动进样器的体积通常在2mL 至 20 mL之间，可以根据实际检测要求选取。
当体积设置较大时，分析时间较长，但灵敏度高。
2. 采样器热化温度：顶空自动进样器中的采样器需要进行热化，热化温度通常在50°C - 250°C之间，根据样品挥发性进行设置。
3. 顶空室温度：顶空室温度设置合理与否直接影响到分析结果的准确性和灵敏度。
通常情况下，顶空室温度在60°C - 200°C之间，根据样品的挥发性和分析的质量要求来进行设置。
4. 气体类型：进样器所使用的气体需要是惰性气体，如氦气、二氧化碳、氮气等，用于稀释和携带样品分子进入色谱柱。
5. 进样器工作方法：进样器的工作方法分为两种：注射和插入。
主流的顶空自动进样器采用注射方法，将样品注射至采样器，通过少量样品施加气压进行注入。
6. 进样量：进样量是指一个样品在一次进样中喷射入自动进样器中的物质量。
通常进样量掌握在μL级别，使用者也可自行设置。
结束语顶空自动进样器作为气相色谱仪设备的重要部分，具有高效、高精准和高灵敏度的特点，在环保、食品、制药、农药等行业中得到了广泛的应用。
顶空进样器的操作方法与使用要求 顶空进样器常见问题解决方法
顶空进样器的操作方法与使用要求顶空进样器常见问题解决方法顶空进样器的操作方法与使用要求：郑州泽铭顶空进样器是专为色谱分析中需要样品制备而特制的一种高性能低成本的经济型进样器, 它利用顶空技术（气体萃取），免除了繁杂的样品前处理过程, 可用于气体、液体或者固体样品中挥发性组份的定性、定量分析。
具有便利、花费少、易于自动化的特点。
紧要用于气相色谱，气质联用的进样过程中难以得到液体样品的分析顶空进样器的操作方法与使用要求顶空进样瓶的操作方法1、设置参数并放置样品。
设置“样品”“ 阀箱”“ 管路”温度。
样品为50度，阀箱130度，管路140度。
温度稳定后放入样品，平衡30分钟后进行下面的操作。
2、进样前吹洗。
设置吹洗压力为0.2—0.3Mpa。
按吹洗键，约30s后关闭。
3、准备进样。
先将取样管扎入相应的瓶内，再将进样管扎至色谱进样口。
察看顶空进样器压力示数，由小变大。
待稳定时，调整“载气调整”旋钮使压力示数加添一个格（0.02Mpa）。
4、进样、开始采样。
按“进样”同时操作色谱仪开始采样。
听到“咔”然后“砰”的声音。
2s—3s后取出取样管。
5、拔出进样管。
听到“砰”的一声此时进样灯灭，拔出进样管。
将“载气调整”归零。
6、吹洗30s后完成本次进样。
顶空进样器的操作方法与使用要求顶空进样瓶的使用要求1、应用顶空时，GC气体总流量应是顶空的气流加上GC气流量，计算分流比时应注意。
可以用流量计测量后计算。
2、由于进入顶空的载气同时进入GC，所以用于顶空的气体也应净化。
3、时间设置中，样品充分定量管的时间应充分，定量管的平衡时间不应太长，进样的时间应充分长。
4、顶空进样器的压力调整假如是手动的话，建完方法后应记录样品加压和载气压力值，以免由于阀状态的变化引起压力变化。
5、顶空瓶加热温度，定量管温度，传输线温度应由小到大，传输线小于等于进样口的温度顶空进样器是气相色谱法中一种便利快捷的样品前处理方法，其原理是将待测样品置入一密闭的容器中，通过加热升温使挥发性组分从样品基体中挥发出来，在气液（或气固）两相中达到平衡，直接抽取顶部气体进行色谱分析，从而检验样品中挥发性组分的成分和含量。
全自动顶空进样器技术参数
1、全自动顶空进样器技术参数一、产品用途：顶空进样器是气相色谱法中一种方便快捷的样品前处理方法，其原理是将待测样品置入一密闭的容器中，通过加热升温使挥发性组分从样品基体中挥发出来，在气液（或气固）两相中到达平衡，直接抽取顶部气体进行色谱分析，从而检验样品中挥发性组分的成分和含量。
使用顶空进样技术可以免除冗长繁琐的样品前处理过程，防止有机溶剂对分析造成的干扰、减少对色谱柱及进样口的污染。
该仪器可以和国内外各种型号的气相色谱仪相连接二、产品特点：2.1、标配54位20ml顶空瓶样品位，满足大量的分析要求XYZ自动进样系统，取样臂移动平稳、精确，噪音低2.2、集成了54位自动进样器和10位顶空瓶加热器，保证每个样品的平衡时间一致，可叠加进样方式，最大效率提高样品分析速度。
2.3、10位顶空瓶加热器有振荡功能，振荡时间在方法文件中设置，加速样品到达汽液、汽固相平衡，提高样品中挥发性物质的检出能力，可以获得良好的重现性。
2.4、样品流路采样惰性化低残留管路，具有高温气体反吹功能，保证系统的低检出性和不易污染。
2.5.全自动顶空进样器可以存储20个方法序列文件，每次可以直接调出方法文件即可使用。
2. 6.标配高清7寸液晶显示屏，图形化菜单操作简单，易学易用，一键式启动。
2. 7.独创的每个样品测试参数在线记录功能，可以记录每个样品管实际分析过程参数，方便用户了解样品的分析过程，更好控制实验条件优化和溯源。
2. 8.可选样品管测试前自动检测管路密闭性，有泄漏时顶空瓶不进样，保证样品不丧失。
2.9.全自动顶空进样器所有行程控制采用恒力矩伺服电机，阻力过大自动停止运行和报错。
2.10.独立温度控制的高温阀箱，保证样品不残留。
2.11.采用高性能的低压直流外部控制电路，如加热系统、电机控制系统等，平安可靠。
2.12.可选顶空进样时监测气相/气质就绪状态，防止因色谱出现故障连续进样，样品分析数据丧失。
三、全自动顶空进样器技术参数：3.1、3.2、3.3、样品位：54位以上，20nd顶空瓶样品位顶空进样压力：0-0.5MPA反吹清洗流量：10-200ml/分钟清洗时间：0-999秒进样时间：0-999秒标配：Inil定量环，其它规格可选阀进样系统温度控制范围：室温一250°C 样品传送管线温度控制范围：室温一300°C 温度控制精度：±1°C ；3.4、3.5、3.6、3.7、3.8、3.9、3.10.电源：220VAC 50Hz 3.11、功率：＜800VA四、配套设备技术要求：4.1、瓶口滴定器：4.1.1、*拥有全新的滴定检测系统-误差范围达DIN EN ISO 385, A级玻璃滴定管的标准。
气相色谱顶空进样器的参数优化
气相色谱顶空进样器的参数优化静态顶空SHS-气相色谱法是一项适合测定固体或基体复杂的液体如：血液、涂料和污泥中挥发性物质的技术;使用SHS时,一般需要将样品置于密封的容器中,在受控的水浴上中仔细加热,直至挥发性物质在气液固两相中的浓度达到平衡;欲分析的化合物的浓度在两相之间的分配系数如下式所示：K = Cl / Cg其中： Cl和Cg分别为平衡时挥发性物质在液相和气相中的浓度1;移取气相中整数体积的气体注入气相色谱中;本文将介绍在一般的分析中选择最优化的参数时所能获得的最大精密度和灵敏度;讨论的参数如下：1．样品制备步骤2．顶空进样器的控制参数：a．样品平衡时间和平衡时样品的搅拌震荡效果b．顶空瓶和传输线的温度;以下所有的比较实验都采用Varian公司的顶空进样器“Genesis”来进行;此处所讨论的大多数原理都适合简单的顶空气相色谱,即那些使用气密性注射器从密封的顶空瓶中手动抽取气体的进样器;Genesis自动顶空进样器相比于手动技术能够提供更多的优点;通过软件用户能够建立四个方法;用户能够对任何方法中的某个参数进行编辑,而顶空进样器则按照这些参数进行自动设定;之后气相色谱按照被分析物质的特点进行分析条件的最优化;另一个优点是自动建立方法,包括自动分析50个样品、每个样品恒定加热以及通过加热的定量环来移取气体,确保结果的重复性;使用仪器仪器：带有Varian Genesis自动顶空进样器的Varian3400气相色谱;安装有SPI进样器和FID检测器;SHS系统的传输线直接连接到SPI的载气输入口,并由Genesis的流量控制器控制色谱柱的流量;带有应用功能扩展包的GC Star工作站进行数据采集;色谱柱：30m×0.32mm涂有膜厚为μm的聚乙烯醇DB-WAX固定液,Varian货号：JW-123703-3030m×0.53mm涂有膜厚为μm的聚甲基硅氧烷DB-1固定液,Varian货号：JW-125103-20顶空进样器：顶空瓶22ml,定量管500μL影响顶空结果的参数样品制备：虽然静态顶空对样品的制备要求很低,但仍有些步骤能够提高灵敏度和精密度;进行顶空分析的样品都含有挥发性物质,所以在进行样品处理时要避免此类物质的损失;将样品装满容器可以避免挥发损失;从样品容器中取样之前,需要先对顶空瓶和传输线进行吹扫;顶空瓶中气液两相的体积比是影响灵敏度的一个参数;本文只讨论水溶液中的有机物在气液两相的相对浓度,而此参数的影响远超过本文所讨论的内容;从图一的曲线我们可以看出当分配比K很小的时候,气液两相的比例是非常重要的;随着样品体积的增加,比面积则变小;因此大体积的样品在传输时就能减少挥发性物质的损失,结果的精密度更佳;对于那些在水中分配比很高的样品,通过加入盐能够降低分配比进而提高灵敏度;另一方面,对于非水溶性的样品如土壤,可以通过加入水将非水溶性的有机物质驱赶到气相中;由Genesis控制的参数：当样品制备方法建立之后,用户需要权衡Genesis控制的参数;样品和传输线的温度、平衡时间和平衡时的搅拌效果都是非常重要的;利用方法优化和Genes is的方法时间特性表,能够对这些参数进行自动研究;本研究中讨论两个样品——样品1为工业和环境实验室监测的水中有机物,样品2为从肇事司机的血液样本中浓缩出的含有乙醇和正丙醇内标的水溶液;以上分析方法的细节请参见相关的标准;2,3表1列出了采用一系列方法测定样品1中挥发性物质的结果;设定的参数包括：平衡时间无搅拌、搅拌时间、阀和传输线温度和样品温度;从表中可以看出使用搅拌能使响应值更快达到平衡;另外采用搅拌,总的响应值相比之下也较高;增加样品温度很明显对水溶性的1,4-二氧六环高分配比的响应值有利,但对于TCE三氯乙烯和苯则相反,其实这两类物质的气相浓度只与分配比有关而增加样品温度本质上是无影响的;阀和传输线温度一般稍高于样品温度以免挥发性物质冷凝,但过高的温度不仅无用而且还使三种物质的响应值都下降;这是因为高温使样品气体体积膨胀,进入定量管的相对浓度变小所致;总之,复杂基体中的挥发性物质的分配比决定了静态顶空参数的优化方法;对于所有的样品,在短时间内搅拌能获得最大的灵敏度和精密度;。
7890A 型气相色谱仪(顶空进样器)操作规程
1操作前的准备安装色谱柱2仪器操作2．1开机2．1．1打开氮气瓶总开关，调节输出气压为0.4～0.6Mpa；打开空气发生器，氢气发生器。
2.1.2打开7890A色谱仪开关，待GC进入自检，自检完成后会提示“Power on Successful”。
2.1.3开启计算机，进入Windows系统后，双击电脑桌面的（Instrument Online）图标，进入GC化学工作站。
2.2采集数据方法编辑2.2.1从“Method”菜单中选择“Edit Entire Method”，根据需要钩选项目，“Method Information”（方法信息），“Instrument/Acquisition”(仪器参数/数据采集条件)，“Data Analysis”（数据分析条件），“Run Time Checklist”（运行时间顺序表），确定后单击“OK”。
2.2.2出现“Method Commons”窗口，如有需要输入方法信息（方法用途等），单击“OK”。
2.2.3进入“Select Injection Source/Location”（进样器设置），接受默认选项，单击“OK”。
2.2.4进入“Agilent GC Method：Instrument 1”（方法参数设置）2.2.4.1“Injector”参数设置，输入“injection volume”（进样体积），和“wash and pumps”（洗针程序），完成后单击“OK”。
2.2.4.2“inlet”参数设置，输入“heater”（进样口温度）；“septum purge flow”（隔垫吹扫速度）；拉下“Mode”菜单，选择分流模式或不分流模式或脉冲分流模式或脉冲不分流模式；如果选择分流或脉冲分流模式，输入“split ratio”（分流比），完成后单击“OK”。
2.2.4.3“CFT setting”参数设置，选择“control mode”（恒流或恒压模式），如选择恒流模式，在“value”输入柱流速，完成后单击“OK”。
气相色谱方法优化
气相色谱方法优化
系列讲座 ＰＡＲＴ
２
方法优化的过程
选择合适的设备配置,包括进样口,检测器等 优化参数,保证在最短的分析时间内,达到符 合要求的分离效果 验证并优化方法,达到检测所需的检测限,线 性范围回收率,重现性的要求
设备配置
参考文献,标准等,根据所要检测的样品类 型，选择合适的色谱分离体系如柱类型, 根据样品的含量，选择合适的进样口及进样 口分流类型，对应的衬管 别人的经验 相似性原则；也就是组分和固定相之间有某 些相似性，如极性，官能团，化学键等． 利用麦氏参数帮助选择． 参考下表：
进样口:衬管的选择
检测器的选择
更多精彩＞＞＞＞．．
待续
顶空参数设置的方法
顶空参数设置的方法我折腾了好久顶空参数设置这回事，总算找到点门道。
我一开始呀，完全是瞎摸索。
就知道要设置温度、平衡时间啥的，但具体怎么设，那是两眼一抹黑。
我最开始设置温度的时候，就想当然地设了个自认为高一点就好的值，觉得这样可能会让检测更灵敏。
结果呢，得到的数据那是乱七八糟的。
我当时觉得特别纳闷，怎么会这样呢。
后来才发现，温度太高可能会导致一些样品分解或者产生其他的变化，这会干扰检测结果。
这就是我犯的一个大错啊。
再说说平衡时间。
我一开始设的很短，就想着快点做完实验。
哎呀，这可不行。
我拿了简单的几种成分的混合样品来试，发现平衡时间短了的话，顶空中的各组分还没有稳定下来。
打个比方，就好像一群人还没排好队你就开始点名，那肯定乱套啊。
所以后来我慢慢增加平衡时间去试，找出一个比较合适的范围。
还有像气体流速这个参数。
这个我也是试了好多次。
我先是按照仪器说明书上给定的一个标准值来设，但是实际检测效果不理想。
我就琢磨着，是不是我的样品有点特殊呢。
所以我就试着微调气体流速，一点一点地调整，还记录每次调整后的结果。
就像走迷宫一样，一步一步试错。
后来发现我自己样品的最佳气体流速要比标准值稍低一点，我就在这个数值附近又微调了几次，算是找到了合适的流速。
顶空瓶的体积和样品量这个也不能忽视啊。
我试过不同体积的顶空瓶，比如说大一点和小一点的。
大的顶空瓶样本相对多一点的时候，感觉挥发性物质分布就不太均匀，像是一大锅粥，搅和不匀的感觉。
所以我又调整了样品量和瓶体大小的比例。
在这里我得给个实在的建议，千万别急。
参数得一个一个试，多做实验多记录，这样才能一点点摸清适合自己样品和检测要求的顶空参数设置。
而且要是不确定哪个参数对结果影响大，可以先固定其他几个，就调这一个。
像我之前不确定温度和平衡时间哪个更影响结果，我就先把其他的都按照之前差不多的设定固定住，先改变温度看结果，再改变平衡时间对比一下，这样才能慢慢弄清楚这些参数到底该怎么设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气相色谱顶空进样器的参数优化
静态顶空（SHS）-气相色谱法是一项适合测定固体或基体复杂的液体如：血液、涂料和污泥中挥发性物质的技术。
使用SHS时，一般需要将样品置于密封的容器中，在受控的水浴上（中）仔细加热，直至挥发性物质在气液（固）两相中的浓度达到平衡。
欲分析的化合物的浓度在两相之间的分配系数如下式所示：
K = Cl / Cg
其中： Cl和Cg分别为平衡时挥发性物质在液相和气相中的浓度1。
移取气相中整数体积的气体注入气相色谱中。
本文将介绍在一般的分析中选择最优化的参数时所能获得的最大精密度和灵敏度。
讨论的参数如下：
1．样品制备步骤
2．顶空进样器的控制参数：
a．样品平衡时间和平衡时样品的搅拌震荡效果
b．顶空瓶和传输线的温度。
以下所有的比较实验都采用Varian公司的顶空进样器“Genesis”来进行。
此处所讨论的大多数原理都适合简单的顶空气相色谱，即那些使用气密性注射器从密封的顶空瓶中手动抽取气体的进样器。
Genesis自动顶空进样器相比于手动技术能够提供更多的优点。
通过软件用户能够建立四个方法。
用户能够对任何方法中的某个参数进行编辑，而顶空进样器则按照这些参数进行自动设定。
之后气相色谱按照被分析物质的特点进行分析条件的最优化。
另一个优点是自动建立方法，包括自动分析50个样品、每个样品恒定加热以及通过加热的定量环来移取气体，确保结果的重复性。
使用仪器
仪器：带有Varian Genesis自动顶空进样器的Varian3400气相色谱。
安装有SPI进样器和FID检测器。
SHS系统的传输线直接连接到SPI的载气输入口，并由Genesis的流量控制器控制色谱柱的流量。
带有应用功能扩展包的GC Star工作站进行数据采集。
色谱柱：
30m×0.32mm涂有膜厚为0.5µm的聚乙烯醇（DB-WAX）固定液，Varian 货号：
JW-123703-30
30m×0.53mm涂有膜厚为1.5µm的聚甲基硅氧烷（DB-1）固定液，Varian 货号：
JW-125103-20
顶空进样器：
顶空瓶22ml，定量管500µL
影响顶空结果的参数
样品制备：虽然静态顶空对样品的制备要求很低，但仍有些步骤能够提高灵敏度和精密度。
进行顶空分析的样品都含有挥发性物质，所以在进行样品处理时要避免此类物质的损失。
将样品装满容器可以避免挥发损失。
从样品容器中取样之前，需要先对顶空瓶和传输线进行吹扫。
顶空瓶中气液两相的体积比是影响灵敏度的一个参数。
本文只讨论水溶液中的有机物在气液两相的相对浓度，而此参数的影响远超过本文所讨论的内容。
从图一的曲线我们可以看出当分配比（K）很小的时候，气液两相的比例是非常重要的。
随着样品体积的增加，比面积则变小。
因此大体积的样品在传输时就能减少挥发性物质的损失，结果的精密度更佳。
对于那些在水中分配比很高的样品，通过加入盐能够降低分配比进而提高灵敏度（图2）。
另一方面，对于非水溶性的样品如土壤，可以通过加入水将非水溶性的有机物质驱赶到气相中。
由Genesis控制的参数：当样品制备方法建立之后，用户需要权衡Genesis控制的参数。
样品和传输线的温度、平衡时间和平衡时的搅拌效果都是非常重要的。
利用方法优化和Genesis的方法时间特性表，能够对这些参数进行自动研究。
本研究中讨论两个样品——样品1为工业和环境实验室监测的水中有机物，样品2为从肇事司机的血液样本中浓缩出的含有乙醇和正丙醇（内标）的水溶液。
以上分析方法的细节请参见相关的标准。
2，3
表1列出了采用一系列方法测定样品1中挥发性物质的结果。
设定的参数包括：平衡时间（无搅拌）、搅拌时间、阀和传输线温度和样品温度。
从表中可以看出使用搅拌能使响应值更快达到平衡。
另外采用搅拌，总的响应值相比之下也较高。
增加样品温度很明显对水溶性的1，4-二氧六环（高分配比）的响应值有利，但对于TCE（三氯乙烯）和苯则相反，其实这两类物质的气相浓度只与分配比有关而增加样品温度本质上是无影响的。
阀和传输线温度一般稍高于样品温度以免挥发性物质冷凝，但过高的温度不仅无用而且还使三种物质的响应值都下降。
这是因为高温使样品气体体积膨胀，进入定量管的相对浓度变小所致。
图3所示的是在充分的平衡时间的情况下比较搅拌和不搅拌的响应值，可见搅拌的精密度更佳。
总之，复杂基体中的挥发性物质的分配比决定了静态顶空参数的优化方法。
对于所有的样品，在短时间内搅拌能获得最大的灵敏度和精密度。
表1 水中苯（40ppm）、三氯乙烯（TCE 21ppm）和1，4-二氧六环（120ppm）的方法优化数据
参数响应值
苯三氯乙烯 1，4-二氧六环
平衡时间（分钟）
5 931615 90132 2228
15 1002743 95580 2382
25 1063889 96719 2437
35 1041154 93831 2515
搅拌时间（分钟）
0 877172 84787 2149
5 1378595 126735 2441
10 1375029 125684 2486
15 1350010 123436 2508
20 1351027 122405 2475
阀和传输线温度（℃）
150 1363546 124389 2489
175 1268374 115303 2381
200 1166163 104936 2310
225 1111997 99940 2217
样品温度a（℃）
50 1468070 127741 2454 60 1594045 136013 3909 70 1516439 119456 6806 80 1331058 106941 7875。
