TS-RD1203(A)弹性波桩底溶洞探测仪
跨孔超声波检测仪TS-S1206(B)
TS-S1206(B)基桩超声波多管循测仪主要用途◆基桩超声波透射法完整性检测◆混凝土裂缝深度检测◆混凝土超声回弹综合法强度检测◆地质勘察岩体纵波波速测试◆隧道岩体松动圈检测◆非金属材料动弹力学参数测试产品特点◆连续自动提升，多通道自动循测，可满足任意剖面自由组合◆智能判读，首波声时、声幅判读更准确◆剖面测试波形增益、延迟多点触控可调◆专业向导式操作流程设计，步骤更优化，操作更简单，检测更高效◆独有人体工学超薄设计，长时间工作更轻松◆专有低功耗技术平台+内置高性能复充锂电池，满足超长待机时间◆一体化自动计数提升装置，防水、抗震设计，连接更可靠◆独有一体化多功能接口，软件升级、数据导出、仪器充电更便捷◆12.1真彩高亮触摸屏，亮度无极可调，数据、曲线清晰，适用任意工作环境软件特点◆智能判读，首波声时、声幅判读更准确◆提供数据合并功能，满足漏测和多管测试情况下的测试需求◆完善的剖面波形浏览编辑功能◆提供深度修正、管斜修正、跨距修正、缺陷操作、数据表修正等编辑功能◆支持数字滤波、声时修正、频谱细化等多种分析功能◆支持曲线图、波列图、数据表、灰度图等多种波形显示方式◆输出报表格式、内容可灵活定制，满足不同工程需要◆支持输出Word、Excel、BMP等多种格式◆支持多种检测规范符合规范：◆《建筑基桩检测技术规范JGJ 106-2014》◆《公路工程基桩动测技术规程JTG/TF81-01-2004》◆《铁路工程基桩检测技术规程TB 10218-2008》◆《广东省标准建筑地基基础检测规范DBJ-15-60-2008》◆《超声回弹综合法检测混凝土强度技术规程CECS02:2005》◆《超声法检测混凝土缺陷技术规程CECS21:2000》◆《铁路工程结构混凝土强度检测规程TB10426-2004》性能参数：标准配置：部分用户名单：上海市政交通设计研究院有限公司（上海）中交第三航务工程勘察设计院有限公司（上海）同济大学（上海）北京市水利科学研究所（北京）北京市勘察设计研究院有限公司（北京）山西省交通设计研究院（太原）山西中化二建（太原）石家庄铁道大学（石家庄）天津市勘察院（天津）山东省交通规划设计研究院（济南）河南省建筑工程质量检测中心（郑州）郑州岩土工程勘察设计研究院（郑州）沈阳建材地质工程勘察院（沈阳）吉林省鸿源建设工程质量检测有限责任公司（长春）中交二公局（西安）贵州省建筑科研设计院有限公司（贵州）贵州电力设计研究院（贵阳）云南交通科研设计研究院（昆明）云南建设工程质量监督站（昆明）湖北省建筑工程质量监督检验测试中心（武汉）葛洲坝集团试验检测有限公司（武汉）新疆兵团建科院（乌鲁木齐）江西省建筑设计研究院（南昌）。
桩底溶洞探测技术及波形分析
桩底溶洞探测技术及波形分析一、桩底溶洞探测技术介绍1、原理:弹性波（声呐）反射探测法是在桩底泥浆中利用弹性波（声呐）探测设备发射弹性波，当声呐遇到桩基底部一定范围内的溶洞、溶蚀裂隙、软弱夹层等不良地质体时，会产生反射回波，探测设备接收反射回波并根据回波特性可以分析桩底的不良地质体的情况，是一种成熟的水下物探方法。
2、用途:桩底溶洞探测仪是一种探测不良地质体的水中物探方法，可用于岩溶、软弱夹层、裂隙带的探测，评价嵌岩桩桩基持力层完整性可靠，是解决建筑物桩基围岩岩溶探测难、探测成本高两大难题的有效途径。
根据《岩土工程勘察规范》，当在施工勘察阶段采用大直径嵌岩桩时，应对桩位进行专门的桩基勘察，勘察点应逐桩布置，勘探的深度应不小于桩底以下桩径的3倍并不小于5米。
目前，工程上一般采用一桩一孔或一桩多孔钻探方式进行桩位勘察，一桩一孔钻探往往会遗漏孔旁的岩溶，一桩多孔钻探勘察成本高、工期长。
声呐测法具有明显的技术和经济优势，它具有易解释、精度高、异常明显、分辨能力强、工期短、仪器设备投资少、探测费用低等优点。
3、操作如下步骤：步骤1：通过电缆利用孔口支架将声纳探测探头放置于桩底，将电缆与现场主机连接；桩孔孔底的沉渣一般要清理越干净越好，当遇到人工挖孔桩桩底没有泥浆液或水时需灌入10~20cm的水，以便保证声纳探测探头的声纳发射器和声纳传感器能与水接触。
对于有泥浆液的机械成孔桩，保证桩孔中的泥浆液的水位大于2米深以上，以防泥浆界面反射造成波形分析影响。
步骤2：现场主机通过电缆读取桩底的声纳探测探头的姿态和每一个声纳接收传感器的方位，确保声纳发射器能几乎垂直桩底底面；步骤3：当声纳探测探头放置好后，现场主机通过电缆控制声纳探测探头发射声纳应力波，同时接收声纳信号分析处理；步骤4：探测好当次的探测数据后，可以将声纳发射探头旋转一定的方向，再重复步骤2、3重新进行探测；步骤5：将所有探测的声纳接收信号按声纳接收传感器的方位顺序排列生成探测声纳应力波剖面图并进行综合处理分析，确定桩底下面3倍桩径不小于5米的范围内是否存在溶洞或软弱岩体，以便确定桩底是否需要进行桩底地基处理。
钻孔灌注桩桩底溶洞声呐探测技术及应用研究-武汉长盛1
现场进行桩底溶洞时分为以下几个步骤：
1、放置探头：通过通信电缆利用孔口支架将声呐探测探头放置于桩底，并通过 通信电缆与现场主机连接；当遇到人工挖孔桩桩底没有泥浆液或水时需灌入1020cm的水，以便保证声呐探测探头的声呐发射器和声呐传感器能与水接触，进而 使声呐应力波能与桩底界面耦合。 2、探头调平：现场主机利用探头中的三维罗盘，通过通信电缆读取桩底的声呐 探测探头的姿态和每一个声呐接收传感器的方位，确保声呐发射换能器能几乎垂 直桩底底面。
武汉长盛工程检测技术开发有限公司
工程实例分析
钻孔桩桩底溶洞声呐探测仪已在广西、贵州、云南、湖 南、广东等省进行了大量的钻孔桩桩底溶洞探测，并取得了 较好的应用，特别是广西省已准备纳入工程桩勘察的一个补 充手段。我公司已与湖南省某单位申请了科研立项，研究其 在湖南省桩基工程应用适用性的研究。
武汉长盛工程检测技术开发有限公司
武汉长盛工程检测技术开发有限公司
工程实例分析
桩底基岩破碎的测试数据
武汉长盛工程检测技术开发有限公司
工程实例分析
桩底基岩有溶洞的测试数据
武汉长盛工程检测技术开发有限公司
工程实例分析
桩底基岩有溶洞的测试数据
武汉长盛工程检测技术开发有限公司
工程实例分析
工程测试数据
工程测试数据成像
武汉长盛工程检测技术开发有限公司
武汉长盛工程检测技术开发有限公司
现场进行桩底溶洞时分为以下几个步骤：
3、桩底探测：当声呐探测探头放置好后，现场主机通过通信电缆控制声呐发射驱 动模块和声呐发射器发射声呐应力波，控制声呐信号处理模块接收声纳信号，并将 接收声呐数字化的数据经单片机的通信口由通信电缆传送到现场主机显示和处理。 4、多角度探测：探测完当次探测数据后，可以将声呐发射换能器随同接收传感器 旋转一定的方向，再重复步骤（2）（3）重新进行N次探测得到N组共4*N个方向的 信号； 5、软件分析：利用PBCA桩底溶洞声呐探测仪分析软件，将所有探测的声呐接收信 号按声呐接收传感器的方位顺序排列生成探测声呐应力波剖面图并进行综合处理分 析。

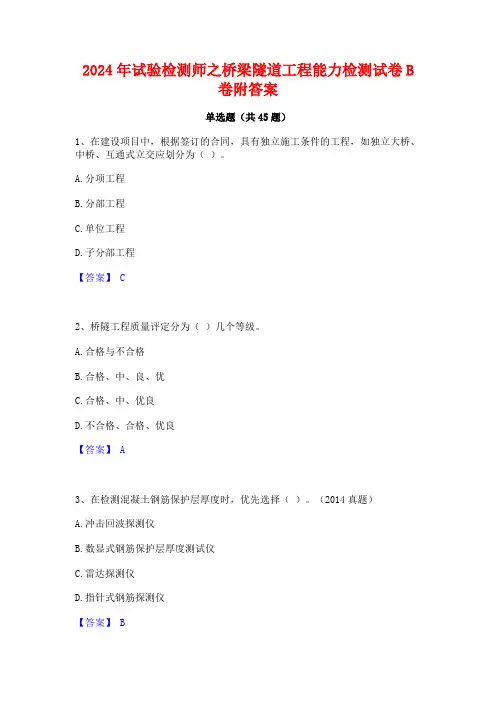

2024年试验检测师之桥梁隧道工程能力检测试卷B卷附答案
2024年试验检测师之桥梁隧道工程能力检测试卷B卷附答案单选题（共45题）1、在建设项目中，根据签订的合同，具有独立施工条件的工程，如独立大桥、中桥、互通式立交应划分为（）。
A.分项工程B.分部工程C.单位工程D.子分部工程【答案】 C2、桥隧工程质量评定分为（）几个等级。
A.合格与不合格B.合格、中、良、优C.合格、中、优良D.不合格、合格、优良【答案】 A3、在检测混凝土钢筋保护层厚度时，优先选择（）。
（2014真题）A.冲击回波探测仪B.数显式钢筋保护层厚度测试仪C.雷达探测仪D.指针式钢筋探测仪【答案】 B4、隧道防水材料包括注浆材料、高分子合成卷材、排水管和（）。
A.防水混凝土B.沥青混凝土C.木材D.石块【答案】 A5、工程质量等级评定的评级顺序应该是（）。
A.分部工程→分项工程→单位工程→合同段和建设项目B.分项工程→分部工程→单位工程→合同段和建设项目C.检验批→分项工程→分部工程→单位工程D.检验批→单位工程→分项工程→分部工程【答案】 B6、《公路桥梁承载能力检测评定规程》规定，对符合下述条件，如（）的在用桥梁，可通过荷载试验进行承载能力检测评定。
2）该桥梁荷载等级（）。
（2017真题）A.达不到原设计超20级B.实测不满足设计要求C.实测满足设计要求D.有待提高【答案】 B7、碎石土地基承载力基本容许值可根据土的（）确定.A.类别和密实程们个八B.类别和强度二8C.强度和密实程度D.类别和天然孔隙比【答案】 A8、基桩水平静推试验中,对于承受反复水平荷载的基桩,应采用（）加卸载方法。
A.双向单循环B.双向多循环C.单向单循环D.单向多循环【答案】 D9、桥梁总体及主要部件技术状况评定等级分为（）。
A.二类B.四类C.五类D.七类【答案】 C10、修建某特长双车道公路隧道的过程中,由于地下水比较丰富,出现了涌水现象。
根据上述内容,回答下列问题。
（4）隧道单孔防水分段注浆注浆量应不小于设计注浆量的（）。
TS-RD1203(A)弹性波孔底溶洞探测仪
TS-RD1203(A)弹性波孔底溶洞探测仪应用背景：根据《岩土工程勘察规范》等规程的要求，嵌岩灌注桩应判明桩端以下三倍桩径且不小于5m范围内无软弱夹层、断裂破碎带和洞穴分布，且在桩底应力扩散范围内应无岩体临空面。
单柱单桩的大直径嵌岩桩，应视岩性检验孔底下3倍桩身直径或5m深度范围内有无土洞、溶洞、破碎带或软弱夹层等不良地质条件。
目前，工程上多采用桩底打超前钻的方法来进行桩底溶洞探测，大直径桩需要打多个钻孔。
钻探的方法虽然最直接，但单个钻孔只能探明钻孔当前位置的情况，不能反应整个桩底下溶洞分布情况，容易造成遗漏溶洞；一桩多孔钻探成本高，工期长，影响整个工程进度。
TS-RD1203(A)型桩底溶洞探测仪，武汉天宸伟业物探科技有限公司研发和生产，采用弹性波反射法来高效率地探明桩底溶洞的分布情况。
一个桩孔可以进行多点探测，同时记录每个测点的方位，因而可以准确地探明整个桩底的岩溶分布情况；根据弹性波在岩溶等软弱地质体表面的反射强度和时间，可以准确地探明岩溶在桩底的埋藏深度。
探测时无须复杂的准备工作，探测过程由设备控制，简单快捷。
应用领域：1.灌注桩孔底溶洞探测；2.人工挖孔桩底部溶洞探测；3.适用于泥浆孔或干孔等各类型桩孔底部溶洞探测。
工作原理：孔底溶洞探测根据弹性波反射原理，探头内置大功率弹性波激发装置和多路弹性波检波器，测试时将探头下放到孔底，系统自动激发弹性波；，弹性波在往孔底岩层传播过程中，遇到溶洞、裂隙、软弱地层等结构体时反射回来，弹性波检波器接收到反射信号，即可根据接收到的反射信号强度的变化和传播时间确定异常结构体的深度位置。
通过调整探头在孔底的不同位置，进行孔底不同方位的多点探测，实现孔底探测全覆盖，可以充分有效地探测到孔底溶洞的水平分布和深度。
技术特点：1.大功率高频声波震源自动激发，探测深度深，精度高，最大探测深度可达15米；2.自动准确调节换能器位置，准确测定溶洞的位置；3.自动调节激发源与接收换能器的相对高度，保证激发与接收均良好接地，不仅适用于泥浆孔，也适用于无水耦合的干孔；4.内置三维电子罗盘，既可记录测点的方位，又可判定探头在孔底的姿态，保证测试结果准确可靠；5.仪器采用24位500kHz的模数转换单元，具有超强的微弱信号检测能力和检测精度；6.主机采用DC12V供电，功耗低；内置高能锂电池，一次充电可连续工作10小时；7.主机内软件系统为嵌入式操作系统，中文界面，美观大方，简单高效；8.主机采用USB2.0数据接口，数据传出简单方便；主机内置8G存储器，采用FAT32数据存储格式，可在通用Windows操作系统下通过USB2.0接口对实测数据文件直接进行复制粘贴；9.主机外壳模具成型，防水防尘，防护等级IP67，安全美观大方；10.分析软件具有数字滤波（高通、低通、带通）、频谱分析、相位分析、反射提取、信号相关，有助于溶洞位置的判定。

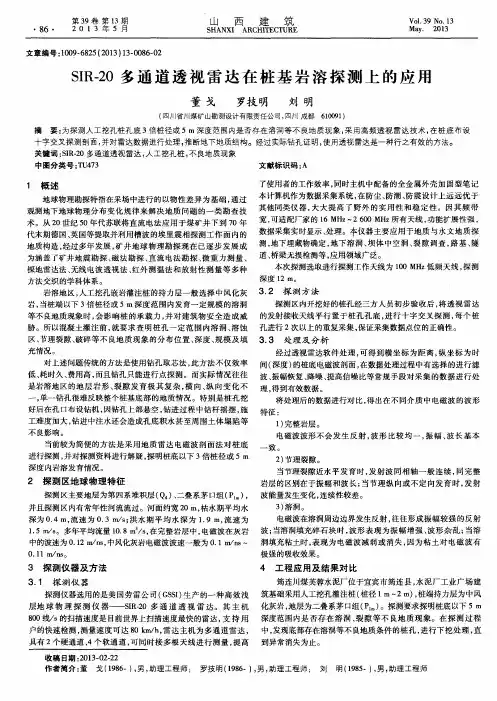

SIR-20多通道透视雷达在桩基岩溶探测上的应用
当溶洞填充碎石 块时 ， 波形 表 现为振 幅增 强 、 波形 杂乱 ； 当溶 １ ． ５ ｍ ／ ｓ 。多年平均流量 １ ０ ． ８ ｍ ３ ／ ｓ ， 在完整岩 层中 ， 电磁波 在灰岩 波 ；
２ ） 节理裂隙 。
当节理裂 隙近水平 发 育时 ， 发射 波 同相轴 一般 连续 ， 同完 整 岩层 的区别在于振 幅 和波长 ； 当节理纵 向或 不定 向发 育时 ， 发 射
３ ） 溶洞 。 电磁波在溶洞周 边边界发生反射 ， 往往形成 振 幅较强 的反射
２ 探 测 区地 球 物理 特征
十字 交叉探测剖面 ， 并 对雷达数据进行处理 ， 推 断地 下地 质结构 。经过 实际钻孔证明 ， 使 用透视 雷达 是一种行 之有效的方法。
关键 词 ： Ｓ Ｉ Ｒ－ 加 多通道透视雷达 ， 人工挖孔桩 ， 不 良地质现象 中图分类号 ： Ｔ Ｕ ４ ７ ３ 文献标识码 ： Ａ
１ 概 述
・
８ ６・
第３ ９卷 第 １ ３期 ２ ０ １ ３年 ５ 月
Ｓ ＨＡＮＸＩ ＡＲ ＣＨＩ Ｔ Ｅ Ｃ Ｔ ＵＲＥ
山 西 ３ Ｍａ ｙ． ２０１ ３
文章编号 ： １ ０ ０ ９ — ６ ８ ２ ５ （ ２ ０ １ ３ ） １ ３ － ０ ０ ８ ６ — ０ ２
方法交 织的学科体系 。 岩， 当桩端 以下 ３倍桩径或 ５ ｍ深度范 围 内发育一 定规模 的溶洞
本 次探测选 取进 行探测工作天线为 １ ０ ０ ＭＨ ｚ 低频 天线 ， 探测
深度 １ ２ ｍ。
２ 探 测 方 法 岩 溶地区 ， 人工挖孔嵌 岩灌 注桩 的持力层 一般选 择 中风化灰 ３． 探测 区内开挖好 的桩孔经三方人 员初步验 收后 ， 将透 视雷达
云南岩溶地区钻孔桩施工溶洞探测及处治措施
云南岩溶地区钻孔桩施工溶洞探测及处治措施摘要：岩溶地区地下岩层发育了大量溶沟、暗河、溶洞以及隐藏裂隙等隐伏地质地貌，导致钻孔桩漏浆、偏孔、塌孔埋钻、水下砼浇筑中砼流失以及上述地质导致造成的成桩质量不能满足设计要求的情况；本文作者结合实施广南至那洒高速公路第三方检测工作的经历，提出溶岩地区桩基础施工应注重溶洞探测特别是采用声纳探测仪进行超前预报，保证成桩质量安全及桩端持力层厚度，并提出了相关处治意见。
关键词：岩溶、探测、施工、处治；引言0.1简述岩溶又名喀斯特（Karst），是水对可溶性岩石（石灰岩、白云岩、碳酸盐岩、石膏等）进行以化学溶蚀作用为主，流水的冲蚀、潜蚀和崩塌等机械作用为辅的地质作用，以及由这些作用所产生沟槽、裂隙、洞穴、地表陷穴等现象的总称，由于岩溶在空间上发育的不均一性，造成岩溶地区的地质情况非常复杂，从地表形态上有溶沟、溶槽和石芽、石林，漏斗、落水洞；地下形态有溶蚀裂隙、溶洞、暗河、石钟乳、石笋；由于溶岩地区地质的复杂性，导致岩溶地区桩基础施工经常造成漏浆、塌孔、埋钻、偏孔、浇筑砼泄露甚至地面塌陷导致钻机倾覆事件的发生。
云南广南至那洒高速公路位于滇桂交界的文山州境内，为典型的溶岩地区，路线起点为广南县城，止点位于那洒镇，路线总长49.7Km，90%路线范围为岩溶地区，施工中多座桥梁桩基发生了漏浆、塌孔埋钻、偏孔及水下砼浇筑过程中出现混凝土流失的工程难题，实施中采取了多种处理方案及检测技术保证桩基础的顺利实施。
1.工程案例1.1钻孔桩地质预报方法岩溶地区钻孔桩施工过程中需要超前预报桩基溶洞、裂隙的发育情况，冲击钻成孔是岩溶地区最合适成孔办法，成孔过程中最要避免的情况是溶洞，如施工中未考虑该因素，冲击成孔过程中遇到大的溶洞，不控制冲击方法，有可能瞬间将溶洞顶击穿导致漏浆、钻头冲入溶腔卡在溶洞中无法取出的情况出现，甚至因溶洞太大导致钻头下落太多导致钻机倾覆的安全事故发生，目前国内溶洞等不良地质探测常采用的方法有：鉴于上述三种探测方法的优缺点，广那高速桩基础施工在参照设计地质钻探图资料的情况下，施工中采用声纳探测的方法进行跟踪，实际探测结果与钻探成果图吻合，广那高速使用武汉长盛工程检测技术开发有限公司生产的JL-SONAR（A）桩底溶洞探测仪进行检测，旨在解决施工过程中溶洞的探测及终孔后桩底持力层厚度是否满足设计不小于5m的要求。
1+x无损检测练习题含参考答案
1+x无损检测练习题含参考答案一、单选题（共47题，每题1分，共47分）1.压浆完成后，应保持不小于且不少于3min的稳压期。
（）《公路桥涵施工技术规范》A、0.5MpA.B、0.6MpA.C、0.7MpA.D、0.8Mpa正确答案：A2.桥跨结构相邻两支座中心之间的距离称为（）。
A、计算跨径B、净跨径C、理论跨径D、标准跨径正确答案：A3.对于桩底位于土质材料中的基桩，由于土体材料的阻抗较低，基桩低应变的桩底反射信号相位与入射信号（）。
A、无法确定B、无反射信号C、不同D、相同正确答案：D4.在检测锚索锚下有效预应力的方法中，等效质量法的检测精度与二次张拉法精度相比。
（）A、精度低B、精度一样C、视情况而定D、精度高正确答案：A5.一般新建公路的超高构成可采用绕( )。
A、内边轴旋转B、外边轴旋转C、中轴旋轴D、坡角旋转6.（）利用电磁波幅值衰减的原理来测量楼板厚度。
发射探头发射出稳定的交变电磁场，其强度随着距离而衰减。
接收探头接收电磁场，并根据其强度来测量楼板的厚度。
A、声波仪B、楼板厚度仪C、雷达D、冲击弹性波检测仪正确答案：B7.检验检测机构一般应为独立法人，非独立法人的机构需要进行（ )。
⭐A、由上级主管单位确认其最高管理者B、经法人书面授权C、县级以上资质认定部门批准D、当地资质认定部门批准正确答案：A8.（）混凝土碳化深度的测试，应采用（）。
A、浓度约1%的甲基橙溶液B、浓度约2%的甲基橙溶液C、浓度约1%的酚酞酒精溶液D、浓度约2%的酚酞酒精溶液正确答案：C9.混凝土立方体“抗压强度标准值”中的“强度”是指（）的强度。
A、28dB、14dC、3dD、7d正确答案：A10.职业健康安全管理体系标准的结构系统，采用PDCA动态循环、不断上升的螺旋式运行模式，这体现了（）的动态管理思想A、全过程控制B、预防为主C、持续改进D、系统管理11.下列施工进度控制措施中，属于管理措施的是( )A、优选施工方案B、重视信息技术的应用C、进行进度控制的会议组织设计D、编制进度控制工作流程正确答案：B12.下列哪种方法属于有损检测裂缝深度（）A、相位反转法B、面波法C、跨孔法D、以上都不是正确答案：C13.下列属于施工成本核算的方法是（）A、竣工成本核算法B、曲线核算法C、赢得值核算法D、会计核算法正确答案：C14.压力型锚杆的示意图如下，其中5是指（）。
桩底溶洞声呐探测法在施工勘察中的应用分析
桩底溶洞声呐探测法在施工勘察中的应用分析2云南地质工程第二勘察院有限公司云南昆明650218摘要：在建昆明至倘甸高速公路穿越岩溶发育地段，桥梁桩基拟采用钻孔灌注桩，岩溶是该工程的主要工程地质问题。
项目岩溶区桩基施工阶段质量控制过程中引进了桩底溶洞声呐探测法进行桩基检测，该探测法可用于桩底溶洞、溶蚀裂隙、软弱夹层的探测，能有效的判断桩底以下10m范围内基岩的完整程度和岩溶发育情况，根据解译分析成果可确定岩溶区溶洞顶板安全厚度，分析判断溶洞顶板的稳定性，确保桩基在施工及运营中的稳定。
通过施工中对探测解译溶洞的验证表明，该探测方法的准确性较高，同时具有检测周期较短、成本低的优点，可以在岩溶发育地区桩基施工勘查中发挥出重要的作用，具有推广应用的价值。
关键词：桩基检测；声呐；溶洞探测；岩体完整程度1.声纳探测原理及信号分析处理声呐探测法实质为极小偏移距超宽频带弹性波反射法，利用在桩底泥浆中激发的声呐应力波，在泥浆的耦合作用下传入基岩，传播过程中遇到障碍物，也就是物理性质在岩、土体密度和弹性波传播速度存在较大差异的地质体，形成一个明显的波阻抗面，应力波在该界面上产生较强的反射回波，探测设备接受反射回波进行信号分析处理。
声呐信号分析时对反射波采用一维波动理论进行处理，由此得到反射系数R，根据桩底各地层的波阻抗差异，综合判断桩底地层分布情况。
桩底基岩完整时，反射波时域曲线呈指数衰减，振幅衰减均匀，此时未发生二次反射R=0，判断桩底完整；桩底有溶洞时，充填物为土层，波阻抗比基岩小R<0，反射波相位与入射波相反，且时域曲线出现二次反射，在溶洞位置叠加了一个反相位波形，判断为溶洞；桩底下部遇到上软下硬地层时，上下层介质密度差异，下层波阻抗较大，反射系数R>0，反射波相位与入射波相反，时域曲线在界面处叠加正相位波形，判断为上软下硬；桩底基岩极破碎时，桩底无完整清晰的反射面，信号弱R=0，信号能量弱，判断为极破碎。
1+x无损检测复习题及参考答案
1+x无损检测复习题及参考答案一、单选题（共47题，每题1分，共47分）1.下列桩的类型中防沉降较好的是（）。
A、预制柱B、端承桩C、挖孔桩D、摩擦桩正确答案：B2.基桩低应变检测时，关于传感器的安装，以下说法错误的是（）。
A、激振点与传感器安装点应远离钢筋笼的主筋B、激振点与传感器安装点应靠近钢筋笼的主筋C、激振点与传感器安装点应远离钢筋笼的主筋，其目的是减少外露主筋振动对测试产生干扰信号D、若外露主筋过长而影响正常测试时，应将其割短正确答案：B3.空心墩适用于的桥梁。
（）A、高桥墩、小跨度B、高桥墩、大跨度C、低桥墩、大跨度D、低桥墩、小跨度正确答案：B4.等效质量法检测过程中，接收端的传感器一般是安装在哪个位置（）A、锚具正下方B、钢绞线端头C、激振锤上D、混凝土上正确答案：A5.制作电磁感应法钢筋探测仪校准试件时，埋入试件中的钢筋应和试件表面（）⭐A、不作要求B、垂直C、平行D、交叉正确答案：C6.落锤试验时，每一测点重复3锤测试，一般第一锤为预砸，目地在于将荷载盘与地面砸实，此锤不参与计算；取后2锤的（）作为结果。
A、小值B、大值C、平均值D、以上均不对正确答案：C7.单桩竖向抗压（拔）静载试验可确定（）。
A、长度和灌浆密实度B、单桩竖向抗压（拔）极限承载力C、拉拔力和埋入深度D、压实度和坍落度正确答案：B8.护栏立柱埋深检测中，对于传感器及测线的选择，以下说法错误的是（）。
A、测线与立柱的轴线方向一致B、测线宜选择端面（立柱上沿）未卷曲位置C、宜选择打磨平整处D、可任意安装正确答案：D9.落锤FWD是较为理想的弯沉量测设备，下面不属于其优点的是（）。
A、较好模拟行车荷载作用B、速度快精度高C、自动化程度高D、操作复杂、可以车辆行驶中检测正确答案：D10.钻孔对测法对混凝土裂缝深度进行检测时，采用的换能器类型是（）A、径向换能器B、切向换能器C、纵向换能器D、厚度换能器正确答案：A11.钢筋探测仪清零校准时，拿起探头，远离铁磁性物品（）cm以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型
号
显示方式：
12.1 寸真彩液晶显示屏， 1280×768 背光可
调
处理器：
TS-RD1203(A) 高性能低功耗嵌入式 双核处理器
存储器：
16G TF 存储卡
操作系统：
Linux 操作系统
采样长度： 512/1024/2048/4096
采样率：
2us/5us/10us 可选
时间分辨率： 2us
时间示值误差：
推出一款产品 打造一个经典
TS-RD1203(A) 弹性波孔底溶洞探测仪
应用背景： 根据《岩土工程勘察规范》等规程的要求，嵌岩灌注桩应判明桩端以下三倍桩径且不
小于 5m 范围内无软弱夹层、断裂破碎带和洞穴分布，且在桩底应力扩散范围内应无岩体临 空面。单柱单桩的大直径嵌岩桩，应视岩性检验孔底下 3 倍桩身直径或 5m 深度范围内有无 土洞、溶洞、破碎带或软弱夹层等不良地质条件。
1.灌注桩孔底溶洞探测； 2.人工挖孔桩底部溶洞探测； 3.适用于泥浆孔或干孔等各类型桩孔底部溶洞探测。 工作原理： 孔底溶洞探测根据弹性波反射原理，探头内置大功率弹性波激发装置和多路弹性波检 波器，测试时将探头下放到孔底，系统自动激发弹性波；，弹性波在往孔底岩层传播过程中， 遇到溶洞、裂隙、软弱地层等结构体时反射回来，弹性波检波器接收到反射信号，即可根
目前，工程上多采用桩底打超前钻的方法来进行桩底溶洞探测，大直径桩需要打多个 钻孔。钻探的方法虽然最直接，但单个钻孔只能探明钻孔当前位置的情况，不能反应整个 桩底下溶洞分布情况，容易造成遗漏溶洞；一桩多孔钻探成本高，工期长，影响整个工程 进度。
TS-RD1203(A)型桩底溶洞探测仪，武汉天宸伟业物探科技有限公司研发和生产，采用 弹性波反射法来高效率地探明桩底溶洞的分布情况。一个桩孔可以进行多点探测，同时记 录每个测点的方位，因而可以准确地探明整个桩底的岩溶分布情况；根据弹性波在岩溶等 软弱地质体表面的反射强度和时间，可以准确地探明岩溶在桩底的埋藏深度。探测时无须 复杂的准备工作，探测过程由设备控制，简单快捷。 应用领域：
于泥浆 孔，也适用于无水耦合的干孔； 4.内置三维电子罗盘，既可记录测点的方位，又可判定探头在孔底的姿态，保证测试
结果准确可靠； 5.仪器采用 24 位 500kHz 的模数转换单元，具有超强的微弱信号检测能力和检测精度； 6.主机采用 DC12V 供电，功耗低；内置高能锂电池，一次充电可连续工作 10 小时； 7.主机内软件系统为嵌入式操作系统，中文界面，美观大方，简单高效； 8.主机采用 USB2.0 数据接口，数据传出简单方便；主机内置 8G 存储器，采用 FAT32
数量 1台 1个 含 100 米电缆 1个 1个 1个 1个 1份 1本
锂电池，连续工作出一款产品 打造一个经典
孔底自动调节探头方位，测 方位精度：
点数任意
-10℃～60℃
工作湿度：
于 10 小时 0.1°
≤90%RH
标准配置： 序号
1 2 标3 4 5 配6 7 8 9
名称 主机 探头 电缆绞车 孔口滑轮 12V 充电器 铝合金箱 软件 U 盘 合格证 说明书
≤1%
AD 分辨率： 24 位
幅值非线性度：
≤1%
探 测 深 度 范 孔底以下大于 3 倍孔径且不 深度探测误差：
小于 5cm
围：
小于 5m
信号通道数： 4
数据接口：
USB2.0 接口，数据直
接拷贝
通道一致性： ≤3%
定点放大倍数：
1、10、100 可选
操控方式： 触摸屏
浮点放大倍数：
256
激发方式： 自动控制大功率声波震源 供电模式：
推出一款产品 打造一个经典
据接收到的反射信号强度的变化和传播时间确定异常结构体的深度位置。通过调整探头在 孔底的不同位置，进行孔底不同方位的多点探测，实现孔底探测全覆盖，可以充分有效地 探测到孔底溶洞的水平分布和深度。
技术特点： 1.大功率高频声波震源自动激发，探测深度深，精度高，最大探测深度可达 15 米； 2.自动准确调节换能器位置，准确测定溶洞的位置； 3.自动调节激发源与接收换能器的相对高度，保证激发与接收均良好接地，不仅适用
数据存储格 式，可在通用 Windows 操作系统下通过 USB2.0 接口对实测数据文件直接进行复制粘贴； 9.主机外壳模具成型，防水防尘，防护等级 IP67，安全美观大方； 10.分析软件具有数字滤波（高通、低通、带通）、频谱分析、相位分析、反射提取、
信号相关，有助于溶洞位置的判定。
性能指标：
孔底溶洞探测仪
