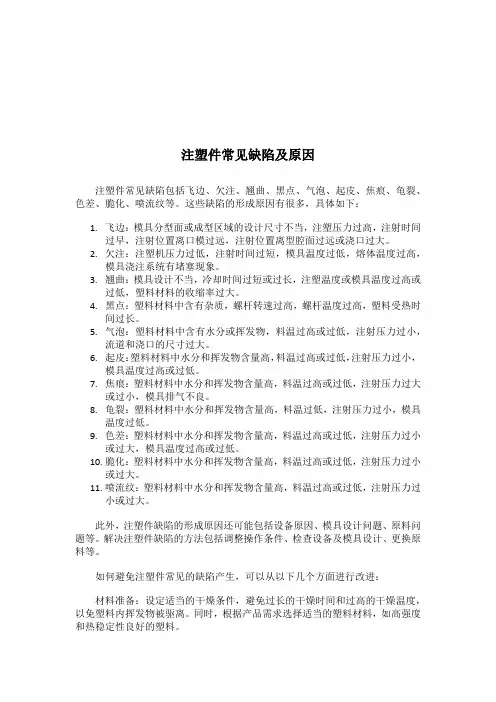

注塑常见缺陷问题

在分型面上产生飞边/毛边现象。
模具存在缺陷
如果模具发生变形，
或者有异物存在分型面上，或者模具设
计上存在缺陷，都可能导致产生飞边/毛
Flash
边现象。
成型条件不合理 诸如熔体温度过高，
注塑压力过大等工艺上的不合理均可能
导致产生飞边/毛边现象。
排气系统设计不当 如果排气系统设置不 当，或排气槽太深，均会导致产生飞边/ 毛边现象。
黑点/黑纹是指在制件表面存在黑色斑点或条纹，或是棕色条纹。
黑点/黑纹的起因 材料降解 : 塑胶过热分解将导致黑点或条纹。塑胶如果在封闭的料筒内、螺 杆表面 停留时间过长，将导致炭化降解，故而在注塑过程中产生黑点或条纹。 材料污染 : 塑胶中存在脏的回收料、异物、其他颜色的材料或易于降解的低 分子材料，都可能引起上述现象。空气中的粉尘也容易引起制件表面的黑点。
案例 (飞边)
改进方法
▪合理设计模具，保证模具合模时能够紧闭，不产生缝隙
。
模具设计 ▪保障模具能够紧固在模板上，确保成型时不损伤模具 ▪检查排气口的尺寸 ▪清洁模具表面 ▪打磨使模具产生合模不严的表面，使模具在锁模力能封
闭得较好。
▪设置适当大小的锁模力，保证注塑机的两块安装模板相
注塑机 互平行。.
案例 (分层起皮)
改进方法
材料
模具设 计
工艺条 件
▪避免不相容的杂质或受污染的回收料混入原
料中
▪对所有存在尖锐角度的流道或浇口进行倒角
处理，实现平滑过度.
▪增加料筒和模具温度 ▪成型前对材料进行恰当的干燥处理. ▪避免使用过多的脱模剂
成型问题-流痕
流痕是指在浇口附近呈波浪状的表面缺陷
流痕的原因分析 • 熔体温度过低 • 模温过低 • 注塑速度过低 • 注塑压力过低 • 流道和浇口尺寸过小
材料 模具设计
▪增加熔体的流动性
▪填充薄壁之前先填充厚壁，避免出现滞留现象
，导致聚合物熔体过早硬化。
▪增加浇口数量，减少流程比。 ▪增加流道尺寸，减少流动阻力 ▪排气口的位置设置适当，避免出现排气不良的
现象.
▪增加排气口的数量和尺寸
改进方法(2)
注塑机
工艺条 件
▪检查止逆阀和料筒内壁是否磨损严重，上述
质量培训
注塑过程中的常见问题
➢ 气眼 ➢ 黑点或黑纹 ➢ 发脆 ➢ 烧焦/焦痕 ➢ 飞边/毛边 ➢ 分层起皮 ➢ 流痕 ➢ 欠注 ➢ 银纹/水花 ➢ 缩痕 ➢ 熔接痕
成型问题-气眼（气泡 ）
• 气眼是指空气被困在型腔内而使制件产生气泡的现象. • 它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出
案例 (发脆)
改进方法(1)
材料
•注塑前设置适当的干燥条件
塑胶如果连续干燥几天或干燥温度过高，尽管可以除
去挥发分等物质，但同时也易导致材料降解，特别是热
敏性塑料。
•减少使用回收料，增加原生料的比例. •选用高强度的塑胶.
模具设 计
•增大主流道、分流道和浇口尺寸
过小的主流道、分流道或浇口尺寸容易导致过多的剪切
磨损会导致注塑压力和注塑量损失严重。
▪检查加料口是否有料或是否架桥。
▪增大注塑压力 ▪增大注塑速度，增强剪切热 ▪增大注塑量 ▪增大料筒温度和模具温度
成型问题-银丝/水 花
银纹是指水分、空气或炭化物顺着流动方向在制件表面呈 现发射状分布的一种表面缺陷。
银纹产生的原因分析 • 原料中水分含量过高 • 原料中夹有空气 • 聚合物降解
• 材料被污染 • 料筒温度过高 • 注塑量不足
பைடு நூலகம்
案例 (银丝)
改进方法
材料 模具设 计
成型工 艺
➢注塑前先根据原料商提供数据干燥原料 ➢增大主流道、分流道和浇口尺寸 ➢检查是否有充足的排气位置 ➢选择适当的注塑机和模具 ➢切换材料时，把旧料完全从料筒中清洗干
净。
➢增大背压 ➢改进排气系统 ➢降低熔体温度、注塑压力或注塑速度
▪增大注塑机型号，飞边可能是由于小注塑机的锁模力不
足所至。
▪增加注塑时间，降低注塑速度 成型工艺 ▪降低料筒温度和喷嘴温度
▪降低注塑压力和保压压力 ▪减少缓冲长度，使熔体不要在料筒中过填充。
成型问题-分层起皮
分层起皮是指制件表面能被一层一层的剥离。
分层起皮原因分析 • 混入不相容的其他高分子聚
合物 • 成型时使用过多的脱模剂 • 型腔内熔体温度过低 • 水分过多 • 浇口和流道存在尖锐的角 • 树脂温度不一致
欠注形成原因
任何阻止聚合物熔体流动或使聚合物注塑量不足的因素均可能导致 欠注现象。这些因素包括：
•熔体温度、模具温度或注塑压力和速度 过低 •原料塑化不均 •排气不良 •原料流动性不足 •制件太薄或浇口尺寸太小 •聚合物熔体由于结构设计不合理导致过 早硬化或是未能及时的进行注塑.
案例 (欠注)
改进方法(1)
不产生积料
•注塑前清洁模具表面.
成型问题-发脆
产品发脆是指制件在某些部位出现容易开裂或折断。发脆 主要是由于材料降解导致大分子断链，降低了大分子的分 子量，从而使聚合物的整体物理性能下降。
发脆原因分析 • 干燥条件不适合 • 注塑温度设置不对 • 浇口和流道系统设置不
恰当 • 螺杆设计不恰当 • 熔接痕强度不高 • 使用过多的回收料
Air bubble cut open
改进方 法
结构设计 模具设计
工艺条件
• 减少厚度的不一致，尽量保证壁厚均匀.
▪ 在最后填充的地方增设排气口 ▪ 重新设计浇口和流道系统. ▪ 保证排气口足够大，使气体有足够的时间
和空间排走.
• 降低最后一级注塑速度. • 增加模温 • 优化注塑压力和保压压力
成型问题-黑点/黑纹
系统.
▪加大主流道、分流道和浇口的尺寸
▪降低注塑压力. ▪降低注塑速度. ▪降低螺杆转速. ▪降低料筒温度 ▪检查加热器、热电偶是否处于正常状
态
成型问题-飞边/毛边
飞边/毛边是指在模具分型面或顶杆等部位出现多余的塑料 ，使制件在上述地方出现不规则的边角。
飞边产生原因
合模力不足
注塑过程中如果合模
力过小，不足以抵消注塑压力，就极易
的厚度一般推荐未壁厚的50-80%。
▪增加注塑压力和保压压力 ▪降低熔体温度 ▪增加浇口尺寸或改变浇口位置
成型问题-熔接痕
•熔接痕是指两股料流相遇熔接而产生的表面缺 陷
熔接痕产生原因分析 制件中如果存在孔、嵌件或是多浇口注塑模式或是制件壁 厚不均，均可能产生熔接痕。
案例分析 (熔接痕 )
Magnificati on 560:1
改进方法
注塑机 •选择合适的注塑机吨位 •检查料筒内表面、螺杆表面是否刮伤积
料.
工艺条件 •降低料筒和喷嘴的温度. •清洁注塑过程的各个环节. •避免已经产生黑点/黑纹的料被重新回
收利用.
案例 (黑纹)
改进方法
•采用无污染的原材料 材料 •将材料置于相对封闭的储料仓中
•增加材料的热稳定性 •清洁顶杆和滑块. •改进排气系统. 模具设计 •清洁和抛光流道内的任何死角，保证
案例 (流痕)
改进方法
▪增大流道中冷料井的尺寸，以吸那更多的
模具设计 前锋冷料.
▪增大流道和浇口的尺寸 ▪缩短主流道尺寸或改用热流道系统 ▪增加注塑速度 ▪增加注塑压力和保压压力 工艺条件 ▪延长保压时间 ▪ 增大模具温度 ▪增大料筒和喷嘴温度
成型问题-欠注（缺料）
• 欠注是指模具型腔不能被完全填充满的一种现象。
造成的。 • 气眼通常位于熔体最后填充的地方。 • 缺少排气口或排气口尺寸不足将导致在最后填充部位产生气眼或其他表
面缺陷. • 如果制件设计薄厚不均，也非常容易造成气眼现象。
气眼可能引起的问题:
困在型腔内气体不能被及时排出，易导致出 现表面起泡，制件内部夹气，注塑不满等现 象。
案例 (表面起 泡)
改进方法
材料 ▪增加塑料熔体的流动性 模具设计 ▪改变浇口的位置
▪增设排气槽 ▪增加注塑压力和保压压力 工艺条件 ▪增加熔体温度 ▪降低脱模剂的使用量
嵌件无螺 纹
过增加熔体温度，加大注塑压力的方法，提高熔解 痕强度
成型问题- 烧焦/焦痕
焦痕是指由于型腔内气体不能及时排走，导致在流动最末断 产生烧黑现象。
焦痕形成原因 ➢ 型腔空气不能及时排走 ➢ 材料降解
过高熔体温度 过快螺杆转速 流道系统设计不当
案例(焦痕)
改进方 法
模具设 计
工艺条 件
▪在容易产生排气不良的地方增设排气
成型问题-缩痕
缩痕是指制件在壁厚处出现表面下凹的现象，通常在加强 筋、沉孔或内部格网处出现。
缩痕形成的原因分析
• 注塑压力或保压压力过 低
• 保压时间或冷却时间过 短
• 熔体温度或模温过高 • 制件结构设计不当
案例 (缩痕)
改进方法
结构设 计
成型工 艺
▪在易出现缩痕的表面进行波纹状处理 ▪减小制件厚壁尺寸，尽量减小厚径比 ▪重新设计加强筋、沉孔和角筋的厚度，它们
热从而导致聚合物的分解。
改进方法 (2)
✓ 选择设计良好的螺杆，使塑化时温度分配更加
注塑机 均匀。如果材料温度不均，在局部容易积聚过多热 量，导致材料的降解
✓ 降低料筒和喷嘴的温度 ✓ 降低背压、螺杆转速和注塑速度，减少过多剪
工艺条件 切热的产生，避免聚合物分解.
✓ 如果是熔解痕强度不足导致的发脆，则可以通
