地质图阅读
如何读地质图图
如何读地质图一、目的要求学习地质图的基本知识；初步掌握阅读地质图的方法。
二、实验用品长山地区1:25 000地质图（附图），长江三峡地区地质图（附图），铅笔等。
三、实验内容与方法1. 地质图的一般知识①地质图的概念。
地质图是将各补不同地质体和地质现象（如沉积岩层、岩浆岩体、地质构造、矿产等）的分布和相互关系，用规定的图例和符号表示在某种比例尺地形图或平面图上的一种图件。
有时为了某种特殊的目的，着重表示某种地质现象的图件，称专门的地质图。
通过地质图我们可以判读该区的地层层序、岩石类型、地质构造、岩浆活动、地质发展历史及成矿规律等。
是帮助我们预测矿产、认识自然、改造自然的一种依据，因此，它是既有理论价值又有实际意义的综合性图件，是国家资源和地质工作最重要的资料。
②地质图的一般规格。
一幅正式的地质图应有统一的规格，除图幅本身外，还包括图名、比例尺、图例、编图单位、编图年月及编图人等，并附有综合地层柱状图和地质剖面图。
图名：一般放在图框正上方，用来表明本图幅所在地区及图的类型。
为了进一步表明该图所在的地理位置，一般在图框右上方注明图幅的接合表（有些图在图名下方注明）、图幅和国际代号，以便查图之用。
比例尺：一般数字比例尺放在图名之下；线条比例尺放在图框外正下方。
图例：用各种规定的颜色、花纹、符号等表示地层时代、岩性和户状等。
通常放在图框的右侧或下方。
地质年代按从新到老、自上而下排列：当放在图幅下方时，则自左至右排列。
且按沉积岩、岩浆岩、变质岩、构造符号等顺序绘制。
综合地层柱状图：一般放在地质图框外左侧。
地质剖面图：一般放在地质图框外正下方。
2．地质图的读图步骤不同类型的地质图所表示的内容有所差别，但读图步骤却基本相同的。
（1）首先读图框外的附件通过图名、方位及比例尺，了解图幅类型，方向、位置、区域面积及地质图的精度；通过图例了解各种符号、花纹的念意；通过综合地层柱状图了解该区出露地层的层序、岩性特征、厚度及接触关系等；通过地质剖面图大致了解该区的地质构造特征。
地质图的阅读
地质图的阅读
一、图名、比例尺、方位、范围：
图名——资治地区地质图
比例尺——1:10000
方位——上北下南，左西右东
范围：2.280km×2.031km
二、地形、水系：
1．地形——三条近南北向山脉：西边为西歌岭，中部为火苍山，东边山脉由弥寺山、格尔山、岽阁山组成；相对高差200m，最高点火苍山主峰海拔297.43m，最低点在西沟口海拔-40m，2．水系——主要沟溪有两条：西沟沿断层发育；火弥沟出现在中部，其东部有一大分支——格洪溪，格洪溪又有一分支——小溪，两条溪沟将东边山脉分成三座山。
三、图例：
图例——通过查看图例可以了解到：资治地区出露地层有古生界寒武系、奥陶系、石炭系、二叠系，岩性为灰岩、砂岩、页岩；矿产有煤层；岩浆岩有前寒武纪花岗岩；地质构造有背斜和断层；
曾经施工两个钻孔，目的不清楚。
四、地质构造
2. 构造
①资治背斜：核部花岗岩，两翼及转折端为古生界，东翼倾角20°，西翼倾角30°—40°，轴面倾
向东，轴线略呈弧形，由NW向转为NNW向，为一斜歪不对称向北倾伏褶曲，可能在资
治以北倾伏消失。
注意：背斜的形成不是由于岩浆侵入、上升拱托的缘故，而是地层受
到东西方向的挤压，以坚硬、均一、巨大花岗岩体为中心发生强烈变形而形成。
②西沟断层：整体延伸平直，方向SSW—NNE向，上盘石炭系、二叠系，下盘寒武系、奥陶系，倾向
SEE，倾角51°，上盘上升，下盘下降，性质为逆断层。
断裂带同样受到东西方向的挤
压而形成，并且因断裂带地层错断、岩石破碎，潜水出露，抗风化能力削弱，导致西沟
沿断裂出现和分布。
五、其他。
地质图的基本知及读水平岩层地质图
二、说明
（一）分析倾斜岩层在地质图上的表现特征， 即“V”字形法则。
1、产状相反， “V”字形尖端山脊处指向下坡； 2、产状相同，岩层倾角＞地面坡角， “V”字 形尖端山脊处指向上坡； 3、产状相同，岩层倾角＜ 地面坡角，“V”字 形尖端山脊处指向下坡。但与1相比，“V”字 形 曲率大。
（二）认识不整合在地质图上的表现特征
首先从图例 和地质图上看 地层层序是否 缺失，若缺失， 上下两套地层 界线基本平行， 则为平行不整 合；
若上下两套 地层产状不平 行，呈角度相 交，则为角度 不整合。
（三）绘制倾斜岩层地质剖面图
一幅正式地质图通常附有1-2或更 多的通过图区主要构造地质的图切地质 剖面图，以反映构造形态及其组合特征， 与地质图配合，可反映三维空间地质构 造形态和产状。
岩层产状问题（略Байду номын сангаас。
作业： P 220
1、第1 、3题；详见附图1。 ２、求出K1的地层厚度。
注意：
作业所用附图，要求在复印图上做，每 人准备一个练习本（统一购买）。
实习二 读倾斜岩层和不整合 接触关系地质图并作剖面图
一、目的要求 1、认识倾斜岩层和不整合接触关系在 地质图上的表现特征，学会用“V”字 型法则分析倾斜岩层产状；
2、掌握岩层产状概念。
二、说明
（一）在地形地质图上求岩层产状要素的方法 此法适用于大比例尺地形地质图上，而且在测定 范围内，岩层产状稳定，无小褶皱或断层干扰， 求解原理。作图步骤以图16－1（ P219 ）讲解。
（二）三点法求岩层产状要素
适用于产状平缓，罗盘不易测量，或钻探得到 岩面标高资料求地下岩（矿）石产状。
三点法求岩层产状前提是： ①三点要们于同一层面上，但又不在一条直线
构造地质实训1地质图的基本知识和读水平岩层地质图
图框： 地质图的边界， 由较粗的线条 或花边构成。 当图内没有设 定正北方向时， 图框的竖框边 代表南北方向 线。
图签： 表明图件的类 型级别、责任 者和制图时间 等。用表格形 式放在图框内 的右下角，也 可放在右下角 的图框外。
剖面方向： 南端、东端、 北东端、南东 端在右边；北 端、西端、南 西端、北西端 在左边。
图名： 表明图幅所在 地区及图件类 型。写在图框 外正中部位或 其他适当的位 置，一般用美 术字。
比例尺： 表示图上所示 范围大小与实 际范围大小的 比例。
图例：
由一定的符号、花 纹和颜色组成。地 质界线、地质构造 和岩层产状及岩体 等用特定符号、颜 色表示。 （1）放在图框外 的右侧或下方，也 可放在图框内外缘。 （2）图例符号的 上方要写上“图例” 二字。 （3）先排地层图 例，从上到下，由 新到老，其次为岩 石图例，构造图例 排在最后。
构造地质学
实训一，地质图的基本知识和读水平岩 层地质图
1、地质图与地质剖面图
地质图是一种平面图，它是用规定的图例将 调查区域的地质组成和地质现象按比例尺缩小， 概括投影到地形图或平面图上的一种地质图件。
地质剖面图反映剖面线所切过地区的地质构 造在垂直方向上的变化情况。
一幅正式 的地质图包括 图名、比例尺、 图例、图框和 图签等内容。
2、地层柱状图
地层柱状图是综合某一地区内各种地质资料 的一种柱状图。
按工作区内所有出露地层的新老叠置关系和 各岩层的真厚度编制而成。
地层柱状图中应包括：地层系统栏、代号栏、 柱状图栏、厚度栏、岩性描述栏、化石栏及水文 栏、矿产栏等。
太阳山综合地层柱状图
比例尺 1：15000
3、阅读地质图的一般步骤和方法

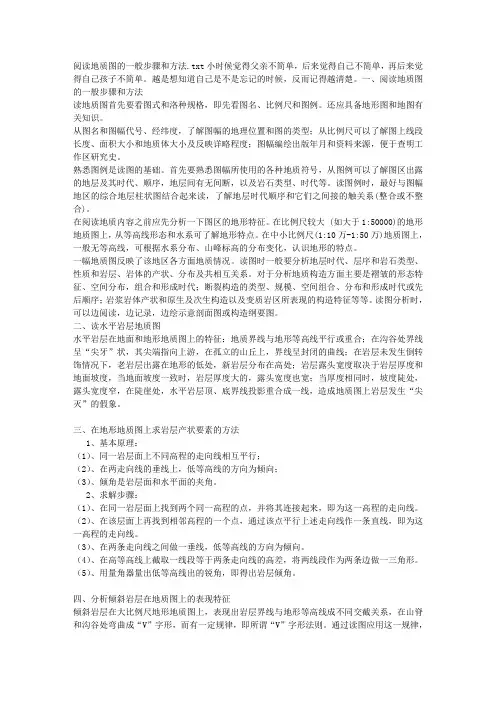

阅读地质图的一般步骤和方法
阅读地质图的一般步骤和方法.txt小时候觉得父亲不简单，后来觉得自己不简单，再后来觉得自己孩子不简单。
越是想知道自己是不是忘记的时候，反而记得越清楚。
一、阅读地质图的一般步骤和方法读地质图首先要看图式和洛种规格，即先看图名、比例尺和图例。
还应具备地形图和地图有关知识。
从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。
熟悉图例是读图的基础。
首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。
读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。
在阅读地质内容之前应先分析一下图区的地形特征。
在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。
在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。
一幅地质图反映了该地区各方面地质情况。
读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。
对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。
读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。
二、读水平岩层地质图水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。
怎么样阅读地质图
一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。
地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。
再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。
地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。
因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。
一幅地质图应有图名、比例尺、图例、测制单位和测制日期。
图名表明图幅所在地区和类型。
如《嵩山地区地质图》。
比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。
分子规定用1，因此，分母愈大，表明图缩得愈厉害。
线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。
比例尺一般放在图名下或图框下方正中位置。
图例表示地质现象的各种色谱。
花纹和符号的说明，通常放在图的右方或下方。
地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。
确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。
岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。
构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。
地形图的图例一般不列于地质图图例中。
2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。
通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。
如何看地质图 地质图
1、平面地质图
平面地质图又称为主图，是地质图的主体部分，主要包括：
地理概况:图区所在的地理位置（经纬度、坐标线）、主要居民点(城镇、乡村所在地）、地形、地貌特征等.
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
2、地质剖面图 在平面图上，选择一条至数条有代表性的图切剖面,以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
四、地质剖面图的绘制
（一）水平岩层地质剖面图的绘制方法与步骤
1、选择剖面线
2、确定剖面制图比例尺
3、切制地形剖面
4、勾绘地质界线
5、标注花纹、代号
6、整饰图件
（二）倾斜岩层地质剖面图的绘制
在倾斜岩层地区地质图上切制地质剖面图，其作图方法大体上与水平岩层地区地质剖面图的切制方法相同，但应注意下列几个方面的问题：
1、选择剖面线之前要仔细阅读和分析地质图，了解图幅内各地层的时代、层序、产状、分布及其与地形起伏和分布的关系。剖面线方向应尽可能垂直区域地层走向，且通过所有地层及地层起伏最大地段.剖面选好后需在地质图上注明位置和编号。2、地质剖面图的比例尺一般要与地形图相同，如需放大，则水平比例尺也一致放大，避免歪曲剖面地形和岩层倾角。如在特殊情况下，也可只放大垂直比例尺,但要变换岩层倾角.3、当剖面线方向与岩层走向垂直或基本垂直时，剖面图上的岩层界线按真倾角绘制。若剖面线方向与岩层走向不垂直,二者所夹锐角<80°时，剖面图上岩层界线应按视倾角绘制。4、在地质剖面图上用规定的图例将不整合明确表示出来。此外，在画角度不整合构造时,要先画不整合面以上岩层，后画不整合面以下岩层
Ⅲ）在地质剖面图上,以所选地层上层面与剖面线的交点为圆心，以它在地质图上的最小露头宽度为半径画弧,从该地层下层面分界点起引此圆弧的切线,则此切线即为该地层的下层面界线.用这种方法得出该地层在剖面上所有露头点的底面界线后，再用光滑曲线将该岩层各底面界线界线连接起来,即画出该地层的褶皱形态。
怎样分析和阅读地质图
把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
阅读地质图(全)
一）（地形）地质图的概念 地形地质图是反映一个地区的地形、地物及岩层分布情 况的图件。它是一种投影图，是将各种地质体与地表面的交 线及地形等高线投影到水平面上所形成的图件。基岩地质图 也是地形地质图的一种，它是将盖层（第四系覆盖层）揭去， 反映基岩各种地质现象的图件。 二）（地形）地质图主要内容 地形地质图是以地形图为底图，通过地质调查及地质勘探编 制而成的。图中反映的主要内容有：
四、阅读地质图
（－）读图步骤及注意事项
4．阅读岩层的分布、新老关系、产状及其与地形的关系， 分析地质构造。地质构造有两种不同的分析方法。一种是根据 图例和各种地质构造所表现的形式，先了解地区总体构造的基 本特点，明确局部构造相互间的关系，然后对单个构造进行具 体分析，另一种是先研究单个构造，然后结合单个构造之间的 相互关系，进行综合分析，最后得出整个地区地质构造的结论。 两者并无实质性的区别，可以得出相同的分析结论。
1．地形地物
主要有地形等高线、地面建筑物、构筑物、地表水体、公路、 铁路、桥梁、车站、三角测量点、高压线等。
二）（地形）地质图主要内容
2．地质界线
主要包括各时代的地层界线（系、统、组）、不（假）整合面界线、 标志层、矿层露头线、褶曲轴线、断层线及岩层产状等。
各种地质界线必须注明其代号或名称，如地层系统编号、标志层 及矿层编号、褶曲及断层名称等，对有火成岩或岩溶陷落柱出露的 地区，应圈定其在地表或基岩面上的分布范围。 3．勘探工程
四、褶皱在地质图上的表现
1、水平褶曲 倾伏褶曲
褶曲在地形起伏较大的地质图上的特征
当地形平坦时，若地层界线出现弯曲，说明 该处存在一倾伏的褶曲构造。当地形起伏较大 时，单斜构造也会出现地层界线的弯曲。所以， 地形地质图上的地层界线的弯曲可能是褶曲存 在的标志，也可能是单斜构造存在的标志，但 根据以下几点，可以区分开来。 （1）根据岩层的产状 单斜构造受地形的影响， 虽然地层界线发生弯曲，但岩层的产状各处保 持不变，而褶曲构造岩层的产状则发生变化， 即各处的产状是不一致的
1实验一读地质图、求岩层产状和图切剖面图解析
凌河地质图
9
（三）读水平岩层地质图
水平岩层在地面和地形 地质图上的特征： 水平岩层在地质图上的界 线与地形等高线平行或重合。 在沟谷呈尖牙状，其尖端 指向上游； 在孤立的山丘上呈圈闭的 曲线。 在近直立的陡崖处重合成 一条线。
10
凌河地质图
11
用间接方法确定岩层产状要素 (P219-220)
实习二 读倾斜岩层和不整合接触关 系地质图并作剖面图
一、目的要求 1、认识倾斜岩层和不整合接触关系在地质图 上的表现特征，学会用“V”字型法则分析倾斜 岩层产状； 2、学习编绘倾斜岩层地质剖面图的方法；
17
二、说明
（一）分析倾斜岩层在地质图上的表现特征， 即“V”字形法则。
1、产状相反， “V”字形尖端山脊处指向下坡； 2、产状相同，岩层倾角＞地面坡角， “V”字 形尖端山脊处指向上坡； 3、产状相同，岩层倾角＜ 地面坡角，“V”字 形尖端山脊处指向下坡。但与1相比，“V”字形 曲率大。
露头线与等高 线同向弯曲 露头线曲率 ＜等高线曲率
20
2、岩层倾向与 地面坡向一致： （1）岩层倾角 ＜地面坡角：
露头线与等 高线同向弯曲
露头线曲率 ＞等高线曲率
21
（三）绘制倾斜岩层地质剖面图
一幅正式地质图通常附有1-2或更 多的通过图区主要构造地质的图切地质 剖面图，以反映构造形态及其组合特征， 与地质图配合，可反映三维空间地质构 造形态和产状。
2、地形图的格式和主要内容
图名：命名法则，行政区划+城镇、居民点、山脉河流）； 比例尺：数字比例尺和线条比例尺； 图例 ： 地层排列由新—老排列； 已经确定时代的喷出岩、变质岩由新～老排在地层之后； 侵入岩由新～老排列，时代未定的侵入岩由酸性～基性排列； 构造地质界线、褶皱、断层、节理、劈理、岩层产状等； 最后，其他如山地工程、钻井位置、特殊地物等。
地质图与地质详勘报告的阅读-唐益群
山顶
山谷
鞍部
河流
三 地质图阅读方法
5. 分析地质内容应当按照从整体到局部再到整体的方法， 首先了解图内一般地质情况，例如：
（1）地层分布情况，老地层分布在哪些部位，新地层分布 在哪些部位，地层之间有无不整合现象等；
（2）地质构造总的特点是什么，如褶皱是连续的还是孤立 的，断层的规模大小，它发育在什么地方，断层与褶皱 的关系怎样，是与褶皱方向平行还是垂直或斜交等等；
推进过程中，刀盘上下所受
阻力不同，造成控制盾构机
姿态困难，刀具磨损严重等 问题。
三 地质图阅读方法
第⑦层土层砂性重，透水性好，易液化。 施工中应当注意防止突水、流沙现象。
三 地质图阅读方法
下图为上海地区地铁隧道某局部线路穿越土层剖面图，可以看出，此局 部线路隧道大部分区段基本上处于淤泥质粉质粘土和淤泥质粘土层中
Depth (m) 0 10 20 30 40 50
Subway Station Subway
(3) 在隧道的横通道施工时，主要问题是如何保证围护 结构的施工质量及坑底隆起。
2 特殊土层
以杭州地铁隧道盾构施工为例：
杭州市中西部有著名的西湖和西溪湿地国家公园 （主要属西湖区），西南部有湘湖（属萧山区）。 这些区域的地层中上部为巨厚层淤泥质土（1号线滨 康路站 - 湘湖站区间最大厚度可达 25 m），主要为 海相沉积和湖沼相沉积层。杭州地区的淤泥质土可 细分为淤泥、淤泥质粘土、淤泥质粉质粘土和淤泥 质粉质粘土夹粉土薄层等类型。
Subway Station Subway
Subway Station Subway
The Second Clay La yer
The Third Mucky Slity Clay Layer
如何看地质图地质图
感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
地质图阅读
二、阅读地质图的步骤和方法
读地质图首先要看图式和各种规格，即先看图 名、比例尺和图例。还应具备地形图和地图有关 知识。 从图名和图幅代号、经纬度，了解图幅的地理 位臵和图的类型，从比例尺可以了解图上线段长 度、面积大小和地质体大小及反映详略程度，图 幅编绘出版年月和资料来源，便于查明工作区研 究史。
地质图阅读
一、地质图的概念及图式 规格
1．地质图 地质图是用一定的符号、色谱和花纹将地壳某部分各 种地质体和地质现象(如各种岩层、岩体、地质构造、矿 床等的时代、产状、分布和相互关系)，按一定比例概括 地投影到平面图(地形图)上的一种图件。 ， 一幅正规的地质图应该有图名，比例尺、图例和责 任表(包括编图单位或人员、编图日期及资料来源等)。
总结为反上同下上 3)直立岩层在地质图上的表现，无论地形平 坦或高低起伏与否，其岩层界线皆呈直线 延伸，不受地形影响。 4) 水平岩层地质界线与等高线平行
4、地质图上求岩层产状的方法
此法适用于大比例尺地形地质图上，岩 层产状稳定，没有受断裂褶皱影响的地区。
因此，只要能作出同一层面的不同高程 的相邻两条平行的走向线，再根据其高程 和平距，即可求出岩层在该处的产状要素。 求解步骤如下：
地层图例的安排是从上到下由新到老， 如放在图的下方，一般是由左向右从新到 老排列。图例都画成大小适当的长方形的 格子排成整齐的行列。在长方格的左边注 明地层时代，右边注明主要岩性，方格内 着上和注明与地质图上同层位的相同颜色 和符号。
构造符号的图例放在地层、岩石图例之 后，一般排列顺序是：地质界线、褶皱轴 迹 (构造图中才有)、断层，除断层线用红色 线外，其余都用黑色线 凡图幅内存在的和表示出的地层、岩石， 构造及其他地质现象就应无遗漏地有图例， 图内没有的就不能列上图例。地形图的图 例一般不标注在地质图上。
12构造地质学实习一地质图的基本知识及读图1
图式规格； 2、了解阅读地质图的一般步骤及方法； 3、掌握水平岩层在地质图上的表现特征。
二、说明
地质图的概念及图式规格 1、地质图 地质图是用一定的符号、色谱和花纹将某一地 区地表出露的各种地质体和地质现象（如各时代地 层、岩体、地质构造、矿床等）按一定比例尺概括 地投影到地形图（平面图）上的一种图件。 一般正规的地质图应有图名、比例尺、图例和 责任表（包括编图单位或人员、编图日期及资料来 源等）。
注意：实验要求所有的产状数据都是由直尺、量角器测 得，不需要有任何三角函数或比例关系。
实验作业要求
1 请使用“长江大学实验报告”纸完成作业； 2 写明实验目的要求、实验内容； 3 如需要，请粘贴原始图件； 4 如需要，对作图步骤请写相关说明； 5 剖面图用标准作图纸（米格纸）完成; 6 学习委员按学如为图切剖面并附在地质图下面，则 只以剖面标号表示，如I-I’地质剖面图
*注意剖面图的放置
3、地层柱状图
综合地层柱状图是按工作区所有出露地层 的新老叠置关系恢复成水平状态切出的一个具 代表性的柱子。在柱子中表示出各地层单位或 层位的厚度、时代及地层系统和接触关系等。 一般只绘地层（包括喷出岩），不绘侵入岩。 也有将侵入岩体按其时代与围岩接触关系绘在 柱状图里。用岩石花纹表示的地层岩性柱子的 宽度，可根据所绘柱状图的长度而定，使之宽 窄适度美观大方，一般以2－4cm为宜。
朱 丁家
群
砂 硐
庄段
∈cZ d
组 余粮 ∈cZy 村段
下灰 岩段 ∈cZ1
李
官 组
∈cL
浅灰黄泥灰岩、灰色白云岩
暗紫色粉砂质页岩、泥质粉砂岩夹薄状层或透镜状灰岩、
灰色薄屑泥晶灰岩、纹层状灰岩、砂屑灰岩、含藻灰岩。 赋存有第二含矿层（201、202、203矿体） 底部为浅灰黄色中粒长石石英砂岩含粒砂岩（砾石为灰岩 碎块）中上部为紫红色钙质泥岩、页岩夹细砂及薄状灰岩。 赋存有第一含矿层（101、102矿体）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“图名”表明图幅所在地区和图的类型。 一般采用图区内主要城镇、居民点或主要山 岭，河流等命名。如果比例尺较大、图幅面 积小，地名小不为众人所知或同名多，则在 地名上要写上所属的省(区)、市或县名。如 《北京市门头沟区地质图》、《四川省江油 县马角坝地质图}。图名用端正美观的字体书 写于图幅上端正中或图内适当位置。
B（360）
五、地质图反映的内容
1.地形特征：以等高线反映 2.地层岩性：通过地层分界线、年代符号或 岩性代号，再配合图例说明来反映。 3.地层
国际通用的标准色反映地层年代 沉积地层 加注地质年代符号和岩性符号
岩浆岩
不同的颜色或单色条纹或岩石花纹符号 加注地质年代符号
4.地层接触关系 平面图——根据地质年代及岩层产状 剖面图 整合接触—— 平行不整合-------角度不整合————
2. 三点法 前提条件：
三点位于同一层面上，且不在同一条直线上 (同面不同线) 已知三点的位置和标高，且三点相距不太远 三点范围内岩层面平整，产状无变化。
求等高点：从最高点向最底点连线AC上，根据点间 高差及B点高程，在AC上得到B点等高的D 点。 求倾向：连接DB即为某一高程的走向线，过C点做 其平行线，为另一高程的走向线。在BD线 上任选一点O，作垂线OF，即为倾向线， 由高走向线向低走向线的方位即为其倾斜 方向，用量角器量出。 求倾角：在B点所在的走向线上，根据BC之间的高 差，按比例尺取线段OE，联EF，则∠EFO 即为其倾角，量角器量出即可。
(a) 立体图 (b) 平面图 水平岩层的出露特征
（二）直立岩层 露头线不受地形影响，始 终呈直线延伸；
（三）倾斜岩层 岩石层面向某个方向倾斜的岩层，是变 形岩层－构造中最基本的，或者说是最多见 的。
倾向 倾角 倾斜线
300° 倾向
走向 210°
120° 倾角
35°
o
S E 120 可标记为： ，SW210°，∠35° o NW 300
“ V” 字形法则
地质界线在地质图上弯曲的规律。其 特征受地质界面倾角、地形坡度及地形与 地质界面产状之间的相互关系等三个因素 制约。表现为：
当地质界面倾向与地形坡向“相同”， 但地质界面的倾角大于地形的坡角时，地质 界线与等高线弯曲方向相反。“大同”-相 反
当地质界面倾 向与地形坡向相同， 但地质界面的倾角 小于地形的坡角时， 地质界线与地形等 高线弯曲方向相同， 但弯曲程度较等高 线大。 “小同”-相同
（一）水平岩层地质图 －没有经过构造变动，仍然保持成岩后 的原始水平状态的沉积岩。
特征： 地质界线与地形等高线平行或重合 老岩层出露在地形低处，新岩层在高处 岩层厚度是其顶底面的高差 岩层出露宽度是其顶底面的水平距，其 大小与岩层厚度和地面坡度有关
a－露头宽度 h－岩层厚度 水平岩层的露头宽度
各种常用构造符号
2.黑山寨地区地质图的阅读与分析
黑山寨地区地质剖面图
三、读地质图的步骤和方法
1. 读图名、比例尺，了解图的位置、精度 2. 读图例，熟悉图幅所使用的各种地质符号，对图 中地层、岩性、地质构造建立初步概念。最好与 图幅地区的综合地层柱状图结合起来读，了解地 层时代顺序和它们之间的接触关系； 3. 从等高线形态和水系可了解地形特征。分析河流 水系分布； 4. 阅读地层分布、新老关系、产状、及其与地形的 关系，分析地质构造 5. 综合分析各种地质现象之间的关系、规律性及其 地质发展简史。 6. 在上述阅读分析的基础上，对图幅范围内的区域 地层岩性条件和地质构造特征，结合工程建设的 要求，进行初步分析评价。
“比例尺”用以表明图幅反映实际地质 情况的详细程度。地质图的比例尺与地形 图或地图的比例尺一样，有数字比例尺和 直线比例尺。比例尺一般注于图框外上方 图名之下或下方正中位置。
（1）数字比例尺是用分数表示，分子为1，分母 表示在图上缩小的倍数，如万分之一则写成1： 10000，二万五千分之一写成1：25000。 （2）线条比例尺或称图示比例尺，标上一个基 本单位长度所表示的实地距离。
地层图例的安排是从上到下由新到老， 如放在图的下方，一般是由左向右从新到 老排列。图例都画成大小适当的长方形的 格子排成整齐的行列。在长方格的左边注 明地层时代，右边注明主要岩性，方格内 着上和注明与地质图上同层位的相同颜色 和符号。
各种常见岩石花纹图例
2、地质剖面图
正规地质图常附有一幅或几幅切过图 区主要构造的剖面图。剖面图也有一定的 规定格式。 剖面图如单独绘一幅时，则要标明剖 面图图名，通常是以剖面所在地区地名及 所经过的主要地名(如山峰、河流、城镇 和居民点)作为图名，如周口店(指图幅所 在地区)太平山一升平山地质剖面图。如 为图切剖面并附在地质图下面，则只以剖 面标号表示，地质剖面图或A—A剖面图。
倾伏背斜和向斜
(3) 断层
正断层：长线表示断层出露位置和断 层线延伸的方向，带箭头的短线表 示断层面倾向，数字为断层面倾角。 不带箭头的短线所在的一侧为断层 的下降盘。
逆断层 平移断层
(4) 岩层接触关系 整合接触、假整合接触、不整合接触、 沉积接触、侵入接触 平行不整合：岩层分界线彼此平行，地质 年代不连续 角度不整合：新岩层的分界线遮断了下伏 老岩层的分界线，且时代不连续。
按工作区所有出露地层的新老叠置关系恢复 成水平状态切出的一个具代表性的柱子。在柱子 中表示出各地层单位或层位的厚度、时代及地层 系统和接触关系等。一般只绘地层(包括喷出岩)， 不绘侵入体。也有将侵入岩体按其时代与围岩接 触关系绘在柱状图里。用岩石花纹表示的地层岩 性柱子的宽度，可根据所绘柱状图的长度而定， 使之宽窄适度，美观大方，一般以2—4厘米为宜。
剖面线方向的选取应当尽量垂直岩层 走向、褶皱轴向或断层线方向，这样才能 更清楚全面地反 映地质构造形态。但为 工程需要的剖面图，常沿建筑物轴线方向 绘制，如沿坝轴线、隧洞和渠道中心线等。
3、地层柱状图
正式的地质图或地质报告中常附有工 作区的地层综合柱状图。地层柱状图可以 附在地质图的左边，也可以绘成单独一幅 图。比例尺可根据反映地层详细程度的要 求和地层总厚度而定。图名书写于图的上 方，一般标为“x x地区综合地层柱状 图”。
一、地质图的概念及图式、规格
1、地质图
地质图是用一定的符号、色谱和花纹将某 一地区地表出露的各种地质体和地质现象（如 各时代地层、岩体、地质构造、矿床等）按一 定比例尺概括地投影到地形图（平面图）上的 一种图件。 一般正规的地质图应有图名、比例尺、图 例和责任表（包括编图单位或人员、编图日期 及资料来源等）。
“图例”是一张地质图不可缺少的部 分。不同类型的地质图各有所表示的地质 现象的图例。 普通地质图的图例是用各种规定的 颜色和符号来表明地层、岩体时代和性质。 图例通常是放在图框外的右边或下边，也 可放在图框内足够安排图例的空白处。图 例要按一定顺序排列，一般按地层、岩石 和构造这样的顺序排列，并在流、水系及泉等
6.地质构造 岩层产状、褶皱、断层及岩层接触关系 (1) 岩层产状
30º
30º
(2) 褶皱 背斜 向斜
水平褶皱：地层界线在地质平面图上呈带 状分布，以核部为中心两侧呈对称分布。 背斜核部老两翼新，向斜核部新两翼老。
倾伏褶皱：地层界线在转折端闭合，当 倾伏背斜和倾伏向斜相间排列时，地层界 线呈“S”形曲线
二、地质图种类
普通地质图：反映地层、岩性及地质构造的地质 图件 构造地质图：反映褶皱、断层等地质构造的地质 图件 第四纪地质图：反映第四纪松散沉积物成因、年 代、成分、分布的地质图件 基岩地质图：反映第四纪以前基岩年代、岩性、 分布的地质图件 水文地质图：反映地区水文地质条件的图件 工程地质图：反映区域工程地质条件或场地地质 条件的图件
当地质界面倾 向与地形坡向“相 反”时，地质界线 与等高线弯曲方向 一致，但比等高线 开阔。 “相反”-相同
四、用间接法（相邻等高线 法、三点法）确定岩层产状要素
1. 相邻等高线法
连接岩层上层面界限与不同相邻标高的两条 等高线的交点，Ⅰ—Ⅰ/ 、Ⅱ—Ⅱ/即为二个相邻 高程的走向线 从高的一条走向线Ⅱ—Ⅱ/上任一点C作垂线与 低的一条走向线Ⅰ—Ⅰ/ 交于A点，则CA代表倾向。 若两线间高差为50M，按图上比例尺换算出线 段BC（长度50m）的直角三角形。 用量角器量出∠BAC的角度即为岩层倾角 （ａ），量出CA的方位角度，即为岩层的倾向。
