汽车电控专题实验报告讲解
汽车电控技术实验报告

一、实验目的1. 理解汽车电控技术的基本原理和组成。
2. 掌握汽车电控系统主要部件的结构和功能。
3. 通过实验,了解汽车电控系统的检测与维修方法。
二、实验器材1. 汽车电控系统实验台2. 万用表3. 示波器4. 发动机测试仪5. 气缸压力表6. 数据采集器7. 计算机软件三、实验内容1. 汽车电控系统概述(1)汽车电控系统的发展历程汽车电控技术的发展经历了以下几个阶段:1)早期汽车电控技术:主要是利用继电器和接触器实现简单的控制功能。
2)模拟电子控制阶段:利用模拟电路实现汽车电子控制功能。
3)数字电子控制阶段:利用数字电路实现汽车电子控制功能。
4)现代汽车电控技术:利用计算机技术、信息技术和电子技术实现汽车电子控制功能。
(2)汽车电控系统的组成汽车电控系统主要由以下几部分组成:1)传感器:用于检测汽车各部件的工作状态,并将物理信号转换为电信号。
2)电子控制单元(ECU):根据传感器输入的信号,进行计算处理,输出控制信号。
3)执行器:根据ECU输出的信号,驱动执行机构完成相应的动作。
2. 汽车电控系统实验(1)实验一:传感器检测1)检测对象:水温传感器、进气压力传感器、氧传感器等。
2)实验步骤:a. 使用万用表检测传感器线束的电阻值,判断传感器是否正常。
b. 使用示波器检测传感器输出的信号波形,分析传感器的工作状态。
(2)实验二:ECU检测1)检测对象:发动机控制单元(ECU)。
2)实验步骤:a. 使用万用表检测ECU线束的电阻值,判断ECU是否正常。
b. 使用数据采集器采集ECU输出的信号,分析ECU的工作状态。
(3)实验三:执行器检测1)检测对象:点火线圈、喷油器、继电器等。
2)实验步骤:a. 使用万用表检测执行器线束的电阻值,判断执行器是否正常。
b. 使用示波器检测执行器输出的信号波形,分析执行器的工作状态。
3. 汽车电控系统故障诊断与维修(1)故障诊断方法1)直观检查法:通过观察、闻味、听声等方式,初步判断故障部位。
整车电控系统实训报告

一、实训背景随着汽车工业的快速发展,电控技术在汽车中的应用越来越广泛。
为了提高学生的实践能力和工程应用能力,我校汽车专业组织了整车电控系统实训。
本次实训旨在让学生了解整车电控系统的基本原理、组成及工作流程,掌握相关检测设备和工具的使用,提高故障诊断和排除能力。
二、实训目的1. 熟悉整车电控系统的基本组成和原理;2. 掌握整车电控系统相关检测设备和工具的使用;3. 学会整车电控系统的故障诊断和排除方法;4. 培养学生的团队协作和沟通能力。
三、实训内容1. 整车电控系统概述(1)汽车电控系统的发展历程从最初的机械式汽车,到现在的电子化汽车,汽车电控系统的发展经历了从简单到复杂的过程。
随着电子技术的不断进步,汽车电控系统在功能、性能和可靠性方面都有了很大的提升。
(2)整车电控系统的组成整车电控系统主要由以下几个部分组成:1)传感器:用于检测车辆运行状态,如速度、温度、压力等;2)执行器:根据控制系统指令,实现对车辆相关部件的控制,如点火、制动、转向等;3)控制器:根据传感器信号和预设程序,实现对车辆各系统的协调控制;4)通信网络:实现车辆各系统之间的信息交换和资源共享。
2. 整车电控系统检测与维修(1)整车电控系统检测1)故障诊断仪的使用:通过故障诊断仪读取故障码,分析故障原因;2)传感器检测:检查传感器工作状态,确保传感器信号准确;3)执行器检测:检查执行器动作是否正常,确保执行器响应及时;4)控制器检测:检查控制器程序是否正常,确保控制器运行稳定。
(2)整车电控系统维修1)故障排除:根据故障诊断结果,采取相应措施排除故障;2)零部件更换:更换损坏的零部件,确保系统恢复正常;3)系统调试:调整系统参数,使系统性能达到最佳状态。
四、实训过程1. 教师讲解整车电控系统的基本原理和组成;2. 学生分组进行整车电控系统检测与维修实操;3. 教师现场指导,解答学生疑问;4. 学生总结实训心得,撰写实训报告。
五、实训总结通过本次整车电控系统实训,我们掌握了以下知识和技能:1. 熟悉了整车电控系统的基本组成和原理;2. 掌握了整车电控系统相关检测设备和工具的使用;3. 学会了整车电控系统的故障诊断和排除方法;4. 提高了团队协作和沟通能力。
车辆电控实习报告

一、实习背景随着汽车技术的不断发展,电控技术在汽车中的应用越来越广泛。
为了深入了解电控技术在汽车中的应用,提高自己的实际操作能力,我在某汽车维修公司进行了为期两周的车辆电控实习。
二、实习内容1. 电控系统基础知识实习期间,我首先学习了电控系统的基础知识,包括电控单元(ECU)、传感器、执行器等组成部分及其工作原理。
通过学习,我了解到电控系统在汽车中的重要作用,如提高汽车的动力性能、燃油经济性、排放性能等。
2. 诊断与维修在实习过程中,我跟随师傅学习了车辆电控系统的诊断与维修方法。
主要包括以下内容:(1)使用诊断仪器读取故障码:通过OBD(车载自动诊断系统)接口,读取ECU中存储的故障码,了解故障原因。
(2)分析故障码:根据故障码,结合汽车维修手册,分析故障原因,确定维修方案。
(3)维修操作:根据维修方案,对故障部件进行更换或修复,确保车辆恢复正常。
3. 实际操作在实习过程中,我参与了以下实际操作:(1)更换电控单元:针对一辆出现启动困难的车辆,我协助师傅更换了故障的电控单元,使车辆恢复正常。
(2)维修传感器:针对一辆排放超标车辆,我跟随师傅检查了氧传感器,发现传感器损坏,更换后车辆排放恢复正常。
(3)检查执行器:针对一辆油耗过高车辆,我协助师傅检查了喷油器,发现喷油器堵塞,清洗后车辆油耗降低。
三、实习总结通过两周的车辆电控实习,我收获颇丰。
以下是我对本次实习的总结:1. 提高了电控系统基础知识:通过学习,我对电控系统有了更深入的了解,为今后的工作打下了坚实的基础。
2. 掌握了诊断与维修方法:在实习过程中,我学会了如何使用诊断仪器读取故障码、分析故障原因,并掌握了维修操作技能。
3. 增强了团队协作能力:在实习过程中,我学会了与同事沟通、协作,共同完成维修任务。
4. 培养了严谨的工作态度:在实习过程中,我认识到汽车维修工作需要严谨的态度和细致的操作,以确保车辆的安全。
总之,这次车辆电控实习让我受益匪浅,为我今后的工作奠定了基础。

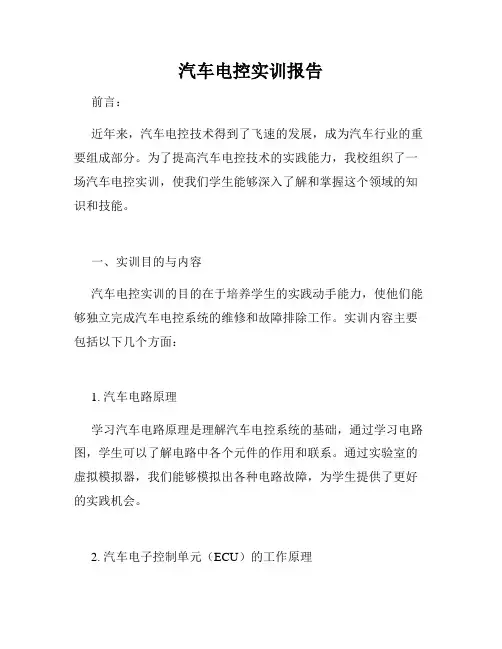

汽车电控实训报告

汽车电控实训报告前言:近年来,汽车电控技术得到了飞速的发展,成为汽车行业的重要组成部分。
为了提高汽车电控技术的实践能力,我校组织了一场汽车电控实训,使我们学生能够深入了解和掌握这个领域的知识和技能。
一、实训目的与内容汽车电控实训的目的在于培养学生的实践动手能力,使他们能够独立完成汽车电控系统的维修和故障排除工作。
实训内容主要包括以下几个方面:1. 汽车电路原理学习汽车电路原理是理解汽车电控系统的基础,通过学习电路图,学生可以了解电路中各个元件的作用和联系。
通过实验室的虚拟模拟器,我们能够模拟出各种电路故障,为学生提供了更好的实践机会。
2. 汽车电子控制单元(ECU)的工作原理ECU是汽车电控系统的核心,了解ECU的工作原理对于修复汽车故障至关重要。
在实训中,学生通过实际操作,学习了ECU 的功能和工作原理,并且了解了如何通过扫描仪读取ECU存储的故障代码。
3. 汽车传感器与执行器的原理和调试传感器和执行器在汽车电控系统中起着至关重要的作用。
在实训过程中,学生学习了各种传感器的原理和调试方法,如氧传感器、温度传感器等。
同时也对执行器进行了了解,如喷油器、点火线圈等,通过实际操作,学生可以熟练使用仪器设备进行传感器和执行器的测试与调试。
4. 故障诊断与维修实训中,学生接触了各种类型的汽车故障,并通过简单的工具和设备进行了故障诊断与维修。
如电路短路故障、线束老化等。
此外,学生还学习了故障诊断的基本原理和方法,如打开电路、分析故障,辨别电路故障是否来自电子控制单元等。
二、实训过程与收获在实训过程中,我们进行了一系列的实践操作和模拟练习。
通过实际操作,我们深入了解了汽车电控系统的各个组成部分和工作原理,并学习了一些基本的故障排除方法和技巧。
在实践操作中,我们学会了如何使用电路图进行线路追踪和故障排除,学会了如何使用示波器和多用表等仪器设备进行故障诊断和检测。
同时,我们还熟悉了一些常见的电控故障和其解决方法,提高了我们的实践能力和故障排除能力。
整车电控实习报告

一、实习背景随着汽车工业的快速发展,电控技术在整车中的应用日益广泛。
为了深入了解电控技术在汽车中的应用原理,提升自身的实践能力,我参加了为期两周的整车电控实习。
实习期间,我在专业指导老师的带领下,对整车电控系统进行了全面的了解和操作。
二、实习内容1. 电控系统概述实习首先从整车电控系统的概述开始。
我了解到,整车电控系统主要由电控单元(ECU)、传感器、执行器和网络通信模块组成。
ECU负责接收传感器信号,进行数据处理,并向执行器发送指令,实现对汽车各系统的控制和调节。
2. 传感器与执行器在实习过程中,我详细学习了各类传感器的原理和作用,如温度传感器、压力传感器、速度传感器等。
同时,我还了解了执行器的种类和功能,如电机、继电器、电磁阀等。
通过实际操作,我掌握了传感器与执行器的安装、调试和故障排除方法。
3. 网络通信整车电控系统中的网络通信模块是实现各电控单元之间信息交换的关键。
我学习了CAN总线、LIN总线等网络通信协议,并了解了其工作原理和应用场景。
4. 整车电控系统操作在实习的最后阶段,我参与了整车电控系统的实际操作。
在指导老师的指导下,我学会了如何使用诊断仪读取故障代码、进行故障诊断和维修。
同时,我还学习了整车电控系统的日常维护保养方法。
三、实习收获1. 理论知识与实践相结合通过这次实习,我将所学的电控理论知识与实际操作相结合,加深了对整车电控系统的理解。
2. 提升实践能力在实习过程中,我学会了如何使用诊断仪进行故障诊断和维修,提升了自身的实践能力。
3. 培养团队协作精神实习过程中,我与同学们相互协作,共同完成了各项任务,培养了团队协作精神。
四、实习总结整车电控实习让我对汽车电控技术有了更加深入的了解,提升了自身的实践能力。
在今后的学习和工作中,我将继续努力,为我国汽车工业的发展贡献自己的力量。
汽车电控门锁实验报告

一、实验目的1. 了解汽车电控门锁系统的组成和工作原理。
2. 掌握汽车电控门锁系统的安装与调试方法。
3. 学会汽车电控门锁系统的故障诊断与排除。
二、实验原理汽车电控门锁系统是现代汽车中常见的一种安全设施,主要由车门锁、遥控器、控制单元、传感器等组成。
系统通过接收遥控器信号或车内按钮指令,实现对车门锁的自动开闭控制。
其工作原理如下:1. 遥控器发送信号至车门锁控制单元。
2. 控制单元接收信号,根据预设程序控制车门锁的开闭。
3. 车门锁根据控制单元的指令,实现自动开闭。
三、实验设备1. 汽车电控门锁系统一套。
2. 遥控器一个。
3. 电压表、万用表等检测工具。
4. 实验台架。
四、实验步骤1. 安装与调试1.1 按照说明书要求,将电控门锁系统安装到实验车上。
1.2 连接遥控器与车门锁控制单元,确保信号传输正常。
1.3 调试遥控器,确保遥控信号能够有效控制车门锁。
2. 系统检测2.1 使用电压表检测车门锁控制单元的电源电压,确保电压稳定。
2.2 使用万用表检测遥控器信号传输线路,确保线路无短路、断路现象。
2.3 检查车门锁电机及驱动电路,确保无异常。
3. 故障诊断与排除3.1 当遥控器无法控制车门锁时,首先检查遥控器电池电量,如电量不足,更换电池。
3.2 检查遥控器信号传输线路,查找短路、断路等问题。
3.3 检查车门锁控制单元,查找控制单元故障。
3.4 检查车门锁电机及驱动电路,查找故障原因。
3.5 根据故障原因,采取相应措施进行修复。
五、实验结果与分析1. 实验成功安装并调试了汽车电控门锁系统,遥控器能够有效控制车门锁的开闭。
2. 通过系统检测,未发现明显的故障现象。
3. 在故障诊断与排除过程中,掌握了汽车电控门锁系统的常见故障及排除方法。
六、实验总结本次实验使我们对汽车电控门锁系统有了更深入的了解,掌握了系统的安装、调试、检测及故障排除方法。
在实际工作中,我们应注重以下几点:1. 严格按照操作规程进行实验,确保实验安全。
汽车电控天窗实验报告

一、实验目的1. 了解汽车电控天窗的工作原理和组成。
2. 掌握电控天窗的操作方法及故障排查技巧。
3. 提高对汽车电子设备的维修和保养能力。
二、实验器材1. 汽车电控天窗一台。
2. 万用表一台。
3. 螺丝刀一套。
4. 故障诊断仪一台(可选)。
三、实验步骤1. 天窗外观检查(1)观察天窗的开启、关闭及运动过程,确认天窗是否存在异常情况。
(2)检查天窗周边密封条、滑轨等部件,确保无损坏。
2. 电路检查(1)使用万用表检测天窗电机、开关、线路等部件的电压、电流值,确认电路连接正常。
(2)检查电机、开关等部件的接地情况,确保接地良好。
3. 天窗控制单元检查(1)使用故障诊断仪读取天窗控制单元的故障码,分析故障原因。
(2)根据故障码进行相关部件的排查与维修。
4. 天窗操作实验(1)按照操作手册要求,进行天窗的开启、关闭、自动、手动等操作。
(2)观察天窗运动过程,确认天窗运行平稳、无异常噪音。
5. 故障排查与维修(1)根据实验过程中发现的问题,分析故障原因。
(2)按照维修流程,对故障部件进行更换或维修。
四、实验结果与分析1. 实验结果通过本次实验,我们掌握了汽车电控天窗的工作原理、操作方法及故障排查技巧。
在实验过程中,我们成功完成了天窗的开启、关闭、自动、手动等操作,并对电路、天窗控制单元、天窗电机等部件进行了检查和维修。
2. 分析(1)汽车电控天窗的工作原理:电控天窗主要由电机、开关、线路、控制单元等部件组成。
通过控制单元对电机进行控制,实现天窗的开启、关闭、自动、手动等功能。
(2)天窗操作方法:根据操作手册要求,进行天窗的开启、关闭、自动、手动等操作。
在操作过程中,注意观察天窗运动过程,确保天窗运行平稳、无异常噪音。
(3)故障排查与维修:通过故障诊断仪读取天窗控制单元的故障码,分析故障原因。
根据故障码进行相关部件的排查与维修,确保天窗恢复正常工作。
五、实验总结1. 汽车电控天窗是一种实用的汽车电子设备,能够提高驾驶舒适性。
汽车电控检测实验报告(3篇)

第1篇一、实验目的1. 了解汽车电控系统的基本组成和原理;2. 掌握汽车电控系统检测的基本方法;3. 培养实际操作技能,提高分析问题和解决问题的能力。
二、实验原理汽车电控系统是现代汽车的重要组成部分,主要包括发动机电控系统、底盘电控系统、车身电控系统等。
汽车电控系统检测主要是通过检测电控单元(ECU)及其相关部件的工作状态,判断故障原因,为维修提供依据。
三、实验仪器与设备1. 汽车电控检测仪;2. 汽车示波器;3. 汽车万用表;4. 故障诊断仪;5. 汽车电控单元;6. 汽车相关线束。
四、实验内容与步骤1. 发动机电控系统检测(1)检测ECU供电电压:使用汽车万用表测量ECU供电电压,正常值应为12V (发动机怠速时)。
(2)检测ECU接地:使用汽车万用表测量ECU接地电阻,正常值应小于1Ω。
(3)检测ECU通信线路:使用故障诊断仪读取ECU故障码,判断通信线路是否正常。
(4)检测传感器信号:使用示波器或汽车万用表检测传感器信号,判断传感器信号是否正常。
2. 底盘电控系统检测(1)检测ABS/ESP系统:使用故障诊断仪读取ABS/ESP系统故障码,判断系统是否正常。
(2)检测制动系统:使用汽车万用表检测制动系统相关部件的电压、电阻等参数,判断制动系统是否正常。
(3)检测转向系统:使用汽车万用表检测转向助力系统相关部件的电压、电阻等参数,判断转向助力系统是否正常。
3. 车身电控系统检测(1)检测灯光系统:使用汽车万用表检测灯光系统相关部件的电压、电阻等参数,判断灯光系统是否正常。
(2)检测空调系统:使用故障诊断仪读取空调系统故障码,判断空调系统是否正常。
(3)检测座椅系统:使用故障诊断仪读取座椅系统故障码,判断座椅系统是否正常。
五、实验结果与分析1. 发动机电控系统检测:检测过程中未发现异常,ECU供电电压、接地、通信线路及传感器信号均正常。
2. 底盘电控系统检测:检测过程中未发现异常,ABS/ESP系统、制动系统、转向系统均正常。
汽车电控系统的实习报告

一、实习目的通过本次实习,使我对汽车电控系统有一个全面、系统的了解,掌握汽车电控系统的基本原理、组成和功能,提高自己的实际操作能力和故障诊断能力。
二、实习时间2022年X月X日至2022年X月X日三、实习地点XXX汽车维修厂四、实习内容1. 汽车电控系统概述(1)汽车电控系统的定义:汽车电控系统是指利用电子技术对汽车进行控制、监测和保护的系统。
(2)汽车电控系统的分类:按功能可分为发动机电控系统、底盘电控系统、车身电控系统等。
2. 发动机电控系统(1)发动机电控系统的组成:发动机电控系统主要由传感器、执行器、电子控制单元(ECU)和线束等组成。
(2)发动机电控系统的工作原理:传感器采集发动机运行状态参数,ECU根据这些参数和预设的程序进行计算、处理,然后向执行器发送控制信号,实现对发动机的精确控制。
3. 底盘电控系统(1)底盘电控系统的组成:底盘电控系统主要由ABS、ESP、TCS等组成。
(2)底盘电控系统的工作原理:ABS通过控制车轮制动压力,防止车轮抱死;ESP 通过控制发动机扭矩和车轮制动压力,提高车辆稳定性;TCS通过控制发动机扭矩分配,提高车辆牵引力。
4. 车身电控系统(1)车身电控系统的组成:车身电控系统主要由防盗系统、安全气囊、空调系统等组成。
(2)车身电控系统的工作原理:防盗系统通过检测车辆状态,防止车辆被盗;安全气囊在发生碰撞时迅速弹出,保护乘客安全;空调系统通过控制温度、湿度等参数,为乘客提供舒适的乘坐环境。
5. 实际操作在实习过程中,我们进行了以下实际操作:(1)发动机电控系统检测:使用诊断仪读取发动机故障码,分析故障原因,并针对故障进行维修。
(2)底盘电控系统检测:检查ABS、ESP、TCS等系统的工作状态,确保系统正常。
(3)车身电控系统检测:检查防盗系统、安全气囊、空调系统等系统的工作状态,确保系统正常。
五、实习收获1. 对汽车电控系统有了全面、系统的了解。
2. 掌握了汽车电控系统的基本原理、组成和功能。
汽车电_控实验报告

一、实验目的1. 了解汽车电控系统的基本组成和原理。
2. 掌握汽车电控系统主要部件的结构和功能。
3. 学会使用万用表等常用工具对汽车电控系统进行检测和调试。
4. 培养动手实践能力和团队协作精神。
二、实验原理汽车电控系统是现代汽车的重要组成部分,它通过电子设备对汽车的各种性能进行控制和调节,以提高汽车的安全性和舒适性。
汽车电控系统主要包括发动机电控系统、车身电控系统、底盘电控系统等。
三、实验器材1. 万用表2. 示波器3. 发动机电控系统实验台4. 车身电控系统实验台5. 底盘电控系统实验台6. 电脑及相关软件四、实验步骤1. 发动机电控系统实验(1)观察发动机电控系统实验台的结构,了解各部件的安装位置和功能。
(2)使用万用表检测发动机电控系统的主要部件,如氧传感器、节气门位置传感器、喷油器等,判断其工作状态。
(3)观察发动机电控系统实验台的电路图,了解各部件之间的连接关系。
(4)使用示波器观察发动机电控系统信号的变化,分析其工作原理。
2. 车身电控系统实验(1)观察车身电控系统实验台的结构,了解各部件的安装位置和功能。
(2)使用万用表检测车身电控系统的主要部件,如防盗系统、空调系统、照明系统等,判断其工作状态。
(3)观察车身电控系统实验台的电路图,了解各部件之间的连接关系。
(4)使用示波器观察车身电控系统信号的变化,分析其工作原理。
3. 底盘电控系统实验(1)观察底盘电控系统实验台的结构,了解各部件的安装位置和功能。
(2)使用万用表检测底盘电控系统的主要部件,如ABS系统、转向助力系统、制动系统等,判断其工作状态。
(3)观察底盘电控系统实验台的电路图,了解各部件之间的连接关系。
(4)使用示波器观察底盘电控系统信号的变化,分析其工作原理。
五、实验数据记录与分析1. 记录各电控系统主要部件的检测数据,如电压、电阻等。
2. 分析检测数据,判断各部件的工作状态是否正常。
3. 分析实验现象,了解各电控系统的工作原理。
汽车电控系统实训报告(3篇)

第1篇一、实训目的本次实训旨在通过对汽车电控系统的学习和实践,使学生了解汽车电控系统的工作原理、组成结构、故障诊断及维修方法,提高学生的实际操作能力和故障排查能力,为今后从事汽车维修工作打下坚实基础。
二、实训时间2023年X月X日至2023年X月X日三、实训地点汽车电控实验室四、实训内容1. 汽车电控系统概述2. 发动机电控系统3. 自动变速器电控系统4. 制动电控系统5. 安全气囊电控系统6. 车身电控系统7. 故障诊断与维修五、实训过程1. 汽车电控系统概述实训过程中,我们首先学习了汽车电控系统的基本概念、发展历程以及在我国的应用现状。
通过查阅资料和教师讲解,我们对汽车电控系统有了初步的认识。
2. 发动机电控系统(1)发动机电控系统组成:发动机电控系统主要由空气流量传感器、进气压力传感器、节气门位置传感器、氧传感器、冷却液温度传感器、曲轴位置传感器、凸轮轴位置传感器、燃油喷射器、点火器、电子控制单元(ECU)等组成。
(2)发动机电控系统工作原理:发动机电控系统通过ECU对各个传感器采集到的信号进行实时处理,然后根据预先设定的程序,控制燃油喷射量、点火时机等参数,实现对发动机工况的精确控制。
(3)发动机电控系统实训:在实训过程中,我们实际操作了发动机电控系统的检测与维修,掌握了故障诊断与排除的方法。
3. 自动变速器电控系统(1)自动变速器电控系统组成:自动变速器电控系统主要由节气门位置传感器、车速传感器、换挡杆位置传感器、油压传感器、液压控制单元(HCU)等组成。
(2)自动变速器电控系统工作原理:自动变速器电控系统通过HCU对各个传感器采集到的信号进行实时处理,然后根据预先设定的程序,控制液压系统,实现自动变速。
(3)自动变速器电控系统实训:在实训过程中,我们实际操作了自动变速器电控系统的检测与维修,掌握了故障诊断与排除的方法。
4. 制动电控系统(1)制动电控系统组成:制动电控系统主要由制动踏板传感器、制动压力传感器、ABS控制单元(ABS ECU)等组成。
汽车电控实习报告

一、实习背景随着汽车工业的快速发展,汽车电控技术已成为现代汽车的重要技术之一。
为了更好地了解和掌握汽车电控技术,提高自己的实际操作能力,我于2021年7月至9月在某汽车制造公司进行了为期两个月的汽车电控实习。
二、实习目的1. 了解汽车电控系统的基本组成和工作原理;2. 掌握汽车电控系统的检测、维修和调试方法;3. 提高自己的动手能力和实际操作技能;4. 增强对汽车电控技术的认识,为今后从事相关工作打下基础。
三、实习内容1. 汽车电控系统基础知识实习期间,我首先学习了汽车电控系统的基本组成,包括发动机控制单元、车身控制单元、仪表控制单元等。
了解了各个单元之间的通信方式和工作原理,掌握了汽车电控系统的工作流程。
2. 发动机电控系统检测与维修在实习过程中,我参与了发动机电控系统的检测与维修工作。
学习了如何使用诊断仪读取故障码、分析故障原因,并进行了实际操作。
掌握了发动机电控系统故障诊断和维修方法,如传感器故障、点火系统故障、燃油喷射系统故障等。
3. 车身电控系统检测与维修车身电控系统主要包括车身电子稳定系统、防抱死制动系统、电动助力转向系统等。
在实习期间,我学习了车身电控系统的检测与维修方法,掌握了故障诊断和排除技巧。
4. 仪表电控系统检测与维修仪表电控系统负责显示汽车运行状态和故障信息。
实习期间,我学习了仪表电控系统的检测与维修方法,了解了仪表显示器的故障原因和维修技巧。
四、实习收获1. 理论知识与实践相结合,提高了自己的动手能力和实际操作技能;2. 对汽车电控技术有了更深入的了解,为今后从事相关工作打下了基础;3. 增强了团队合作意识,学会了与他人沟通、协作;4. 拓宽了视野,了解了汽车制造行业的最新发展趋势。
五、总结通过这次汽车电控实习,我对汽车电控技术有了更加全面的了解,提高了自己的实际操作能力。
在今后的学习和工作中,我将继续努力,不断提高自己的专业素养,为我国汽车工业的发展贡献自己的力量。
汽车电子控制_实验报告

一、实验目的1. 了解汽车电子控制系统的基本组成和原理;2. 掌握汽车电子控制系统的调试与检测方法;3. 分析汽车电子控制系统在实际运行中的问题及解决方法。
二、实验设备1. 汽车电子控制实验台;2. 汽车电子控制系统相关传感器;3. 汽车电子控制系统相关执行器;4. 数据采集与分析软件。
三、实验原理汽车电子控制系统是利用电子技术实现对汽车各种功能进行控制的系统。
主要包括发动机电子控制系统、车身电子控制系统、底盘电子控制系统等。
本实验以发动机电子控制系统为例,介绍其基本组成、原理及调试与检测方法。
四、实验内容1. 发动机电子控制系统组成发动机电子控制系统主要由传感器、电子控制单元(ECU)、执行器等组成。
(1)传感器:用于检测发动机工作状态,如冷却液温度传感器、进气温度传感器、氧传感器等。
(2)电子控制单元(ECU):根据传感器采集的数据,进行运算、判断,然后输出控制信号给执行器。
(3)执行器:根据ECU输出的控制信号,实现对发动机各部件的控制,如点火器、喷油器、EGR阀等。
2. 发动机电子控制系统原理(1)冷却液温度传感器:检测发动机冷却液温度,为ECU提供发动机工作温度信息。
(2)进气温度传感器:检测进气温度,为ECU提供进气温度信息。
(3)氧传感器:检测发动机排放的氧气含量,为ECU提供氧传感器反馈信号。
(4)ECU:根据传感器采集的数据,通过运算、判断,输出控制信号给执行器。
(5)执行器:根据ECU输出的控制信号,实现对发动机各部件的控制。
3. 发动机电子控制系统调试与检测(1)检查传感器:确保传感器安装正确、接线良好、无损坏。
(2)检查执行器:确保执行器安装正确、接线良好、无损坏。
(3)检查ECU:确保ECU安装正确、接线良好、无损坏。
(4)数据采集与分析:利用数据采集与分析软件,对发动机电子控制系统进行实时监测,分析系统运行状态。
(5)问题排查与解决:根据实验过程中出现的问题,分析原因,提出解决方法。
汽车电控安全实训报告

一、实训背景随着科技的不断发展,汽车电控系统在汽车中的应用越来越广泛。
汽车电控系统涉及汽车的安全、舒适、动力等多个方面,其安全性能直接影响着驾驶员和乘客的生命安全。
为了提高学生对汽车电控安全性的认识,培养其动手能力和故障排查能力,本次实训以汽车电控安全为主题,对汽车电控系统进行实操训练。
二、实训目的1. 熟悉汽车电控系统的基本组成和工作原理;2. 掌握汽车电控系统常见故障的排查方法;3. 提高学生在实际操作中对汽车电控安全的重视程度;4. 培养学生的团队合作精神和实际动手能力。
三、实训内容1. 汽车电控系统概述首先,介绍了汽车电控系统的基本组成,包括发动机控制系统、车身控制系统、转向控制系统、制动控制系统等。
接着,讲解了各个系统的工作原理,使学生了解汽车电控系统的整体架构。
2. 发动机控制系统实训(1)发动机控制系统组成及工作原理介绍了发动机控制系统的组成部分,如传感器、执行器、ECU(电子控制单元)等,并讲解了其工作原理。
(2)发动机控制系统故障排查通过实际操作,让学生了解发动机控制系统常见故障的排查方法,如传感器故障、执行器故障、ECU故障等。
3. 车身控制系统实训(1)车身控制系统组成及工作原理介绍了车身控制系统的组成部分,如空调系统、照明系统、电动座椅等,并讲解了其工作原理。
(2)车身控制系统故障排查通过实际操作,让学生了解车身控制系统常见故障的排查方法,如空调系统故障、照明系统故障、电动座椅故障等。
4. 转向控制系统实训(1)转向控制系统组成及工作原理介绍了转向控制系统的组成部分,如转向助力泵、转向机、转向柱等,并讲解了其工作原理。
(2)转向控制系统故障排查通过实际操作,让学生了解转向控制系统常见故障的排查方法,如转向助力泵故障、转向机故障、转向柱故障等。
5. 制动控制系统实训(1)制动控制系统组成及工作原理介绍了制动控制系统的组成部分,如ABS(防抱死制动系统)、ESP(电子稳定程序)等,并讲解了其工作原理。
汽车电子电控实验报告(3篇)

第1篇一、实验背景随着科技的不断发展,汽车电子电控技术已成为汽车行业的重要发展方向。
为了更好地了解汽车电子电控系统的原理和应用,本实验旨在通过实际操作,让学生掌握汽车电子电控系统的基本组成、工作原理和实验方法。
二、实验目的1. 熟悉汽车电子电控系统的基本组成和功能。
2. 掌握汽车电子电控系统的实验方法和步骤。
3. 分析实验数据,提高对汽车电子电控系统性能的判断能力。
三、实验内容1. 实验一:汽车电子电控系统基本组成及功能实验(1)实验目的:了解汽车电子电控系统的基本组成和功能。
(2)实验内容:1)观察汽车电子电控系统实物,了解其主要组成部分;2)分析各组成部分的功能及相互关系;3)结合实际案例,说明汽车电子电控系统在汽车中的应用。
(3)实验步骤:1)观察实物,记录汽车电子电控系统的主要组成部分;2)分析各组成部分的功能及相互关系;3)查阅资料,了解汽车电子电控系统在汽车中的应用。
2. 实验二:汽车电子电控系统电路分析实验(1)实验目的:掌握汽车电子电控系统电路分析的基本方法。
(2)实验内容:1)分析汽车电子电控系统电路图;2)识别电路中的元件和功能;3)理解电路工作原理。
(3)实验步骤:1)查阅相关资料,了解汽车电子电控系统电路图的基本组成;2)分析电路图,识别元件和功能;3)结合电路图,理解电路工作原理。
3. 实验三:汽车电子电控系统故障诊断实验(1)实验目的:掌握汽车电子电控系统故障诊断的基本方法。
(2)实验内容:1)了解汽车电子电控系统故障诊断的基本原理;2)学习使用诊断仪器对汽车电子电控系统进行故障诊断;3)分析故障原因,提出解决方案。
(3)实验步骤:1)了解汽车电子电控系统故障诊断的基本原理;2)学习使用诊断仪器,进行故障诊断;3)分析故障原因,提出解决方案。
四、实验结果与分析1. 实验一:通过观察实物和查阅资料,学生掌握了汽车电子电控系统的基本组成和功能,了解了其在汽车中的应用。
2. 实验二:通过分析电路图,学生学会了汽车电子电控系统电路分析的基本方法,能够识别电路中的元件和功能,理解电路工作原理。
汽车电控总成实验报告

一、实验目的本次实验旨在使学生深入了解汽车电控总成的组成、工作原理和实际应用,掌握电控系统在汽车中的重要作用,提高学生的动手能力和分析解决问题的能力。
二、实验原理汽车电控总成是指由电子控制单元(ECU)、传感器、执行器等组成的汽车电子控制系统。
它通过对发动机、底盘、车身等各个系统的实时监测和控制,实现对汽车性能的优化和节能降耗。
1. 电子控制单元(ECU):ECU是汽车电控总成的核心,负责接收传感器信号,根据预设的程序进行处理,输出控制信号给执行器,实现对汽车各个系统的控制。
2. 传感器:传感器用于检测汽车各个系统的状态,将物理量转换为电信号,提供给ECU。
3. 执行器:执行器根据ECU输出的控制信号,实现对汽车各个系统的调节。
三、实验内容1. 发动机电控系统实验(1)实验目的:了解发动机电控系统的组成、工作原理和实际应用。
(2)实验步骤:①观察发动机电控系统实物,了解其组成部分;②分析发动机电控系统的控制流程;③通过实际操作,观察发动机电控系统对发动机性能的影响。
2. 底盘电控系统实验(1)实验目的:了解底盘电控系统的组成、工作原理和实际应用。
(2)实验步骤:①观察底盘电控系统实物,了解其组成部分;②分析底盘电控系统的控制流程;③通过实际操作,观察底盘电控系统对汽车稳定性和安全性的影响。
3. 车身电控系统实验(1)实验目的:了解车身电控系统的组成、工作原理和实际应用。
(2)实验步骤:①观察车身电控系统实物,了解其组成部分;②分析车身电控系统的控制流程;③通过实际操作,观察车身电控系统对汽车舒适性和便利性的影响。
四、实验结果与分析1. 发动机电控系统实验结果分析通过实验,我们了解到发动机电控系统对发动机性能有着重要影响。
在实验过程中,通过调整ECU输出信号,可以实现对发动机点火时机、喷油量的精确控制,从而提高发动机的动力性和燃油经济性。
2. 底盘电控系统实验结果分析底盘电控系统对汽车稳定性和安全性有着重要作用。
汽车电子控制实验报告

汽车电子控制实验报告实验目的本实验旨在通过对汽车电子控制系统进行实验,加深学生对汽车电子控制原理和功能的理解,并提高学生对汽车电子控制系统故障诊断与排除的能力。
实验器材和材料- 汽车电子控制实验台一套- 手持诊断仪一台- 汽车电子控制系统技术资料实验原理汽车电子控制系统是现代汽车中一项重要的技术,它通过传感器、执行器和电子控制单元等元件,对汽车的各个系统进行监测和控制。
传感器感知汽车运行状态,将信号传递给电子控制单元,电子控制单元根据接收到的信号,对执行器发出指令,调整汽车的运行。
常见的汽车电子控制系统包括发动机控制系统、变速器控制系统、刹车控制系统和车身稳定控制系统等。
在本次实验中,我们将重点研究发动机控制系统,并通过手持诊断仪的连接,可以实时监测到发动机控制系统的参数和故障代码。
实验步骤1. 将手持诊断仪连接到汽车电子控制系统的OBD接口;2. 打开手持诊断仪并设置与汽车电子控制系统通信的相关参数;3. 进入发动机控制系统的监测模式,查看各项参数的数值;4. 通过诊断仪读取发动机控制系统的故障代码,并进行故障排查;5. 修复故障并清除诊断仪中的故障代码;6. 重新启动发动机,检查修复后的发动机控制系统是否正常工作。
实验结果在实验过程中,我们成功连接了手持诊断仪与汽车电子控制系统,获得了发动机控制系统的各项参数数值。
通过诊断仪读取故障代码,我们确认了汽车发动机控制系统存在一个氧传感器故障。
在排查过程中,我们发现氧传感器线路松动导致故障,将其重新插紧后,再次读取故障代码时,发动机控制系统不再报错。
最终,修复后的发动机控制系统正常工作,各项参数数值正常。
实验总结通过本次实验,我们深入了解了汽车电子控制系统的原理和功能,并通过实践掌握了汽车电子控制系统的故障排查与修复方法。
汽车电子控制系统的发展使得汽车更加智能化、高效化,但其复杂性也增加了故障排查与修复的难度。
在今后的学习和工作中,我们需要不断提升自己的技能,以更好地应对汽车电子控制系统的故障。
电汽控制实训报告(3篇)

第1篇一、引言随着工业自动化技术的飞速发展,电汽控制技术已成为现代工业生产中不可或缺的关键技术之一。
为了提高学生的实践能力和工程素养,我们开展了电汽控制实训课程。
本次实训旨在让学生深入了解电汽控制系统的原理、组成、运行和维护,培养学生的实际操作能力和故障排除能力。
以下是对本次实训的详细报告。
二、实训目的与内容1. 实训目的(1)使学生掌握电汽控制系统的基本原理和组成;(2)培养学生对电汽控制系统的实际操作能力;(3)提高学生对电汽控制系统故障分析和排除的能力;(4)增强学生的团队协作和沟通能力。
2. 实训内容(1)电汽控制系统基础知识;(2)电汽控制系统的组成与工作原理;(3)电汽控制系统的安装与调试;(4)电汽控制系统的维护与保养;(5)电汽控制系统的故障分析与排除。
三、实训过程1. 电汽控制系统基础知识在实训初期,我们学习了电汽控制系统的基本概念、分类、组成及工作原理。
通过理论学习,我们对电汽控制系统有了初步的认识。
2. 电汽控制系统的组成与工作原理接着,我们详细学习了电汽控制系统的组成,包括电气部分、气动部分和机械部分。
同时,我们还了解了各部分的工作原理和相互之间的关系。
3. 电汽控制系统的安装与调试在掌握了电汽控制系统的组成与工作原理后,我们开始进行系统的安装与调试。
在实训老师的指导下,我们完成了系统的组装、接线、调试等工作。
通过这个过程,我们熟悉了电汽控制系统的实际操作。
4. 电汽控制系统的维护与保养为了使电汽控制系统长期稳定运行,我们学习了系统的维护与保养知识。
这包括对电气元件、气动元件和机械部件的定期检查、清洁、润滑等。
5. 电汽控制系统的故障分析与排除在实训过程中,我们遇到了一些故障。
通过查阅资料、分析原因,我们成功地解决了这些问题。
这次经历使我们深刻认识到故障分析的重要性。
四、实训成果通过本次实训,我们取得了以下成果:(1)掌握了电汽控制系统的基本原理和组成;(2)具备了电汽控制系统的实际操作能力;(3)提高了故障分析和排除的能力;(4)增强了团队协作和沟通能力。
汽车电控技术—实验报告

设计与实践题目:汽车仪表功能的设计目的:了解传统指针仪表与液晶仪表的工作过程,理解掌握仪表的电气连接,学习Murphy PV750调试程序的使用,初步学习CAN总线应用协议的制定。
设计内容:此实验使用Murphy仪表公司的PV750和PVA指针仪表为硬件基础,配合该公司的配套软件Murphy Configuration Tool 2.1完成。
设计中根据操控设计实验的需求,选择使用不同指针仪表,并利用Murphy Configuration Tool 2.1编写所需PV750界面。
仪表与其他设备间的通信将使用CAN总线协议,所有电气配置完成后将在车辆操控实验中进行联调。
实验器材:硬件:Murphy PV750仪表1块,PVA仪表1块,24V开关电源1块,按钮开关1个、端子排1个,电气连线若干软件:Murphy仪表PV750调试软件Murphy Configuration Tool 2.1实验步骤:1.初步了解仪表功能,工作方式汽车仪表的发展在工作原理上可以划分为4个阶段。
第一阶段是基于机械作用力而工作的机械式仪表,人们习惯称这类仪表为机械机心表。
第二阶段汽车仪表的工作原理基于电测原理,即通过各类传感器将被测的非电量变换成电信号加以测量,通常称这类仪表为电气式仪表。
第三阶段为模拟电路电子式仪表。
第四阶段为步进电动机式全数字汽车仪表。
此类仪表通常采用总线通信、同步电机驱动的方式,它既保留了以往类型仪表显示直观、有动感、符合驾驶习惯的特点,同时也在可靠性、灵活性、指示精度上有了巨大的提升。
本设计中的PVA仪表即为总线仪表,它接收由PV750发出的MODBUS总线信号并做出相应的响应,根据不同的需求,用户可以在MODBUS总线上挂接多类仪表,是仪表设计更加灵活,方便。
本设计中的另一重要组成部分是Murphy PV750。
它是一款由Murphy开发的液晶仪表,与传统仪表不同的是PV750不再采用实物指针、表盘的方式进行显示,取而代之的是一块7英寸的液晶显示器,用户可根据自身需求利用随表配置的编程软件对显示内容进行编辑、设计,进一步提高了仪表的灵活性,也极大地增加了仪表显示信息的容量。
汽车电控实训报告心得(3篇)

第1篇一、引言随着科技的不断发展,汽车行业也在不断创新和进步。
电控技术在汽车领域的应用越来越广泛,为了更好地了解汽车电控技术,提高自身的实践能力,我参加了汽车电控实训课程。
在实训过程中,我深刻体会到了电控技术的重要性,也收获了许多宝贵的经验。
以下是我对汽车电控实训的心得体会。
二、实训内容1. 汽车电控系统概述实训课程首先对汽车电控系统进行了概述,让我对电控技术在汽车中的应用有了初步的了解。
电控技术在汽车领域涵盖了发动机管理系统、车身电子系统、信息娱乐系统等多个方面,是现代汽车的重要组成部分。
2. 发动机管理系统发动机管理系统是汽车电控系统的核心部分,实训课程重点讲解了发动机管理系统的原理、组成及工作流程。
通过学习,我了解了发动机电子控制单元(ECU)的工作原理,以及如何通过ECU对发动机进行控制。
3. 车身电子系统车身电子系统包括防盗系统、空调系统、照明系统等。
实训课程中,我学习了车身电子系统的组成、工作原理及故障诊断方法。
通过实际操作,我对车身电子系统的调试和维修有了更深入的了解。
4. 信息娱乐系统信息娱乐系统是现代汽车的重要组成部分,实训课程中,我学习了车载音响、导航系统、车载通信系统等知识。
通过实际操作,我对信息娱乐系统的安装、调试和维修有了更深入的了解。
5. 故障诊断与维修实训课程最后,我们进行了故障诊断与维修的实训。
通过模拟故障现象,我学会了如何使用诊断仪对汽车进行故障诊断,以及如何进行维修。
三、实训心得1. 电控技术的重要性通过实训,我深刻认识到电控技术在汽车行业的重要性。
随着科技的不断发展,电控技术在汽车领域的应用越来越广泛,掌握电控技术对于汽车维修和保养具有重要意义。
2. 实践能力的提高实训过程中,我通过实际操作,掌握了汽车电控系统的原理、组成及工作流程,提高了自己的实践能力。
同时,通过故障诊断与维修实训,我学会了如何使用诊断仪进行故障诊断,为今后从事汽车维修行业打下了基础。
3. 团队协作的重要性在实训过程中,我深刻体会到了团队协作的重要性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
汽车电控专题实验实验综述:汽车电控专题实验包括“基于AD5435电机实时仿真控制”、“基于CANape的总线标定诊断”与“基于CANoe的总线通信分析仿真测试记录”三个子实验。
以实验室内的电机仿真控制系统为例,总体的思路就是利用Matlab/simulink驱动模块库建立轮毂电机的控制模型,初步完成控制算法的设计,将Matlab/simulink的控制算法连接实际被控对象,进行实时算法验证与调整。
完成控制器快速原型之后,利用RTW-EC与ControlBase_ET将模型自动生成产品级嵌入式代码,实现电控系统软件代码自动生成;在完成控制器软硬件功能开发之后,利用DeskHIL硬件在环测试系统,在短时间内即可对控制器进行各种工况条件下的复杂功能测试;利用CANape标定软硬件系统就可以完成控制器在台架、实车等控制对象上的参数匹配与优化实验一:基于AD5435的电机实时仿真控制一、试验目的:熟悉V模式开发的流程,通过AD5435仿真机的实际操作实现硬件在环仿真二、试验系统介绍:1、系统组成1-1系统的电路图注意事项:1)泄放电阻的设定电压上限要大于电机的工作电压,如果操作中出现电机未启动直流电源给泄放电阻放电的情况,要重新预设泄放电阻的电压值。
2)开机时先让泄放电阻工作后开直流电源,关机时先关闭直流电源,在关闭泄放电阻。
3)接线之前要仔细检查,出现意外,第一时间关闭电源。
2、系统功能通过AD5435仿真机实现AD采集和DA输出功能。
AD5435仿真机通过CAN通信实时给电机发送命令,控制系统运行。
1-2系统的原理图三、实验操作1、基本操作AD5435的主体部分和电脑必须通过以太网或路由器进行连接。
将笔记本电脑与AD5435 一对一连接后改变电脑的IP地址(如172.16.202.11或13等)。
仿真机的IP地址默认为 172.16.202.12。
下面通过一个虚拟信号发生器的demo,介绍如何搭建模型、自动生成代码并编译、进行模型定义、创建实验监控界面以及运行实时仿真。
a.搭建模型启动 MATLAB。
然后创建和设置当前目录。
打开Simulink模块库,创建、搭建如下的Simulink模型并确认模型能成功运行:b.编译模型首先,打开“Configuration Parameters”,设置求解器(Solver)“Type”里为“Fixed Step”。
如下图所示。
其次,在“Real-Time Workshop”的“System target file”中点击“Browser”选择“aandd_AD5435.tlc”。
最后,点击“Build”后,模型会被编译,然后产生执行文件。
当编译成功后,MATLAB 命令窗口中会出现“### Successfulcompletion of Real-Time Workshop build procedure for model : (model name)”。
c.模型定义双击桌面上的图标启动 MD选中 MATLAB 当前目录,点击“Create New folder”。
在出现的下面窗口中,选择“Front End Type”为“Linux Target”。
点击 Close按钮,后会出现下面的窗口。
在“Select model header files”窗口的“(MATLAB current directory)¥Test_AD5435_rtw”中选择“(model name).h”文件,点击 open。
然后,点击“Read Header File”。
确定步长大小和 Simulink 模型里面的设置一样(固定“Solver”步长),点击close 。
依次设置下面的内容:(1)编辑模型定义在系统类型中选择“AD5433/35 color”,在 AD5435 那里输入 IP 地址(初始设置是 172.16.202.12)。
设置完成后点击close 。
(2)编辑信号定义选择在 VC 中要监视的信号。
“ml.Out”在这里作为例子被选中。
2D 监视器的初始设置为“Off”,应为这里要显示图像,所以这里是“On”。
点击,设置完成后关闭(3)编辑参数定义选择在 VC 中要监视的参数。
参数 1. “m1.SELECT_Value”和参数 2“ m1.BAIRITSU_Value”作为例子被选中。
(4)设置保存 S 函数定义保存数据的 S 函数在这个例子中不用。
点击,完成关闭 MD。
d.用 VC 创建 GUI双击桌面上的图标启动 VCDesigner。
(1)点击Yes 创建新的应用。
指定项目文件夹(用 MD 创建的文件夹),点击OK。
(2)点击菜单栏的“Insert (I)” menu –“Adding a Display Panel”,或者工具条下的“Add Display Panel”。
(3)添加控件,属性设置创建新项目的时候,用下面三个函数来设计显示面板。
- “Model Control Button - Execute”:执行模型- “Model Control Button – Execute Complete”:停止模型- “System Operation Button - Complete”:完成应用从工具箱的“Button”把“Model Control”拖拉到显示面板。
右击项目的控件,从菜单选择“Properties”,设置命名和标题。
打开模型控制按钮的属性选项,设置“Command”为“Execution”在“Start”栏下设置“Title Name”然后点击 OK。
(4)分配模型的监控信号的控制到显示面板。
从工具箱里的“Indicator”把“Trend”拖拉到显示面板。
右击已经拖到面板的控件,选择“Properties…”.在“Trace”栏下的“Trace 1”下选择显示的信号。
(5)给输出信号改变幅值率分配控制。
从工具箱拖拉“Settings”里面的“Numeric Input”到显示面板。
右键打开“Numeric input”的属性。
点击“Parameters”栏指定参数。
“Constant”模块“BAIRITSU”在这里关联(6)用菜单栏的“Insert (I)” menu - “Add a Display Panel for the ADX”或者工具条里面的“Add a Display Panel for theADX”创建一个新的面板。
会出现下面 AD5435 的特殊显示面板。
拖拉工具条下“For theADX”里面的“Model Control”到显示面板。
(7)窗口完成后,点击菜单栏的“File (F) - Saving the Project File Ctrl+S”。
(8)点击菜单栏的“Run Mode (R)”–“Start F5”或者(运行开始按钮)。
实验二:基于CANoe的总线通信分析仿真测试一、试验目的:1.掌握CAN总线数据链路层及物理层;2.了解CANoe配置方法;3.了解总线仿真的几种形式和总线仿真的方法。
二、试验系统介绍1、系统组成系统包括PC,CANoe,CANcaseXL2、系统功能系统用于CAN报文接收及信号分析;CAN总线仿真。
3、主要元器件的介绍(软硬件)1)软件:CANoe是网络和ECU开发、测试和分析的专业工具,支持从需求分析到系统实现的整个系统开发过程。
在开发的初期阶段,CANoe可用于建立仿真模型,在此基础上进行ECU的通信功能评估。
在完成了ECU的开发后,该仿真模型可以用于整个系统的功能分析、测试以及总线系统和ECU的集成。
CANoe具有测试功能集,用于进行自动化测试。
运用该功能,可以进行一系列的连续测试,并自动生成测试报告。
另外,CANoe具有诊断功能集,用以与ECU进行诊断通信。
2)硬件:CANcaseXL高性能的双通道的CAN/LIN接口卡。
CANcaseXL带有CAN/LIN控制器,根据实际测试的需要可以在CANcaseXL中安装CANpiggy(CAN收发器)或者是LINpiggy(LIN收发器)进行CAN/LIN总线测试。
一端通过DB9接口与CAN/LIN总线连接,另一端通过USB2.0接口与PC连接通过CANoe获取网络CAN/LIN 网络数据。
三、试验内容1、基本操作CANoe配置:打开CANoe,新建配置工程,通过Configuration --> OptionsMeasurement --> Channel Usage 选择所要使用的总线通道个数。
通过Configuration->Hardware Configuration- >Driver出现如下图的界面。
通过License—>overview可以查看CANcaseXL中Vector软件License的状态。
在CANcaseXL中将CANoe的软件通道与CANcaseXL的硬件通道进行映射。
完成软件与硬件关联。
2、基础案例操作(提供Demo)通过IG模块发送CAN报文。
1.使用CANcaseXL将两个高速CAN通道通过DB9接头互联(引脚中2为CAN_L,7为CAN_H),CAN_L与CAN_H之间接入120Ω电阻。
2.打开CANoe建立一个双通道 500kbps的CANoe工程。
(图1)3.在View->Simulation Setup中两条总线处点击右键,选择insert Interactive Generator Block。
图。
5.选择CAN页面填入CAN的ID, 选择通道,Frame类型(数据帧或是远程帧),数据场长度,发送方式和数据场数据,完成一条报文编辑。
6.点击CANoe运行按钮,可以通过View Trace 窗口看到从CAN1通道发出的CAN报文,在CAN2通道接收的CAN报文 ID 为0x123数据场为在IG模块中设置的内容。
实验三:基于CANape的总线标定诊断一、试验目的:学习使用CANape软件对虚拟ECU进行标定二、试验系统介绍1、系统组成CANape软件、CANcaseXL硬件、PC机2、系统功能CANape主要用于电控单元(ECU)的参数优化(标定)。
它在系统运行期间同时标定参数值和采集测量信号。
CANape与ECU的物理接口可以是使用CCP(CAN标定协议)的CAN总线,或者是使用XCP协议的FlexRay实现。
另外,通过集成的诊断功能集(Diagnostic Feature Set),CANape提供了对诊断数据和诊断服务的符号化访问。
这样,它就为用户提供了完整的诊断测试仪功能。
CANape使用标准协议的特性使其成为了覆盖ECU开发所有阶段的一种开放而灵活的平台。
基本功能:同步地实时采集和显示ECU内部信号(通过CCP/XCP),CAN、LIN、FlexRay总线信号以及来自外部测量设备的信号通过CCP/XCP进行在线标定和通过XCP进行实时激励(Stimulation)离线标定快速而安全地使用二进制文件和参数组刷写Flash(Flash编程)无缝集成KWP2000和UDS诊断函数强大的标定数据管理、参数组比较和合并功能在测量、离线分析或旁通(bypassing)过程中使用集成的MATLAB/Simulink模型进行计算ASAM MCD3 测量和标定自动化接口与ECU测量数据一起同步采集视频、音频、GPS和外部测量设备的环境数据使用集成的编程语言自动执行用户输入序列和处理测量值与信号。
