基于单片机的温湿度监测系统设计

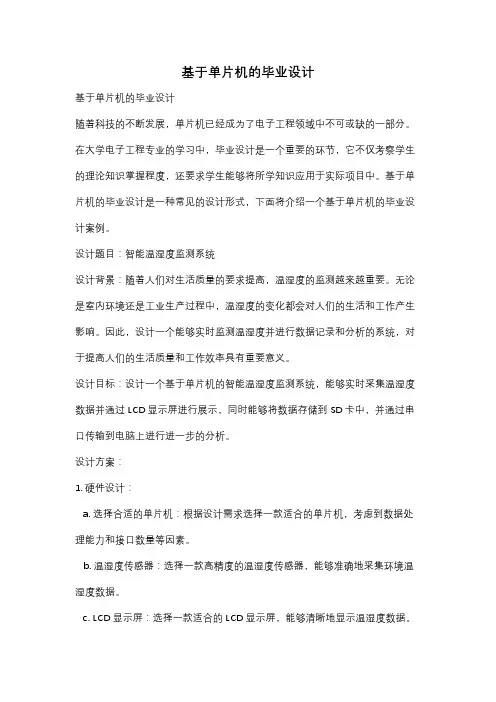

基于单片机的毕业设计
基于单片机的毕业设计基于单片机的毕业设计随着科技的不断发展，单片机已经成为了电子工程领域中不可或缺的一部分。
在大学电子工程专业的学习中，毕业设计是一个重要的环节，它不仅考察学生的理论知识掌握程度，还要求学生能够将所学知识应用于实际项目中。
基于单片机的毕业设计是一种常见的设计形式，下面将介绍一个基于单片机的毕业设计案例。
设计题目：智能温湿度监测系统设计背景：随着人们对生活质量的要求提高，温湿度的监测越来越重要。
无论是室内环境还是工业生产过程中，温湿度的变化都会对人们的生活和工作产生影响。
因此，设计一个能够实时监测温湿度并进行数据记录和分析的系统，对于提高人们的生活质量和工作效率具有重要意义。
设计目标：设计一个基于单片机的智能温湿度监测系统，能够实时采集温湿度数据并通过LCD显示屏进行展示，同时能够将数据存储到SD卡中，并通过串口传输到电脑上进行进一步的分析。
设计方案：1. 硬件设计：a. 选择合适的单片机：根据设计需求选择一款适合的单片机，考虑到数据处理能力和接口数量等因素。
b. 温湿度传感器：选择一款高精度的温湿度传感器，能够准确地采集环境温湿度数据。
c. LCD显示屏：选择一款适合的LCD显示屏，能够清晰地显示温湿度数据。
d. SD卡模块：选择一款适合的SD卡模块，能够实现数据的存储和读取功能。
e. 串口模块：选择一款适合的串口模块，能够实现单片机与电脑之间的数据传输。
2. 软件设计：a. 单片机程序设计：编写单片机的程序代码，实现温湿度数据的采集和处理，以及LCD显示屏、SD卡模块和串口模块的控制。
b. 电脑端程序设计：编写电脑端的程序代码，实现与单片机的串口通信，将温湿度数据传输到电脑上并进行进一步的分析和处理。
3. 系统测试：a. 硬件测试：将设计好的电路进行焊接和连接，检查各个模块是否正常工作。
b. 软件测试：将编写好的程序烧录到单片机中，通过LCD显示屏和串口模块观察温湿度数据的采集和传输情况，通过SD卡模块检查数据的存储功能。
基于单片机的温湿度监测系统设计
基于单片机的温湿度监测系统设计一、引言在现代生活和工业生产中，对环境温湿度的准确监测具有重要意义。
温湿度的变化可能会影响到产品质量、设备运行以及人们的生活舒适度。
因此，设计一个高效、准确且可靠的温湿度监测系统至关重要。
本设计基于单片机，旨在实现对环境温湿度的实时监测和数据处理。
二、系统总体设计方案（一）系统功能需求本系统需要实现以下功能：1、实时采集环境温湿度数据。
2、对采集到的数据进行处理和分析。
3、将温湿度数据显示在液晶显示屏上。
4、具备数据存储功能，以便后续查询和分析。
5、当温湿度超出设定范围时，能够发出报警信号。
（二）系统总体架构本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。
传感器模块负责采集温湿度数据，并将其转换为电信号传输给单片机。
单片机对接收的数据进行处理和分析，然后将结果发送给显示模块进行显示，同时将数据存储到存储模块中。
当温湿度超出设定范围时，单片机控制报警模块发出报警信号。
三、硬件设计（一）传感器选择选用 DHT11 数字温湿度传感器，它是一款含有已校准数字信号输出的温湿度复合传感器。
具有体积小、功耗低、响应速度快、性价比高等优点，能够满足本系统的设计要求。
（二）单片机控制模块选择 STC89C52 单片机作为控制核心。
它具有丰富的 I/O 口资源、较高的处理速度和稳定性，能够有效地处理和控制整个系统的运行。
（三）显示模块采用液晶显示屏 1602，它能够清晰地显示温湿度数据和相关信息。
（四）存储模块选用 EEPROM 芯片 AT24C02 作为存储模块，用于存储温湿度数据，方便后续查询和分析。
（五）报警模块使用蜂鸣器作为报警装置，当温湿度超出设定范围时，单片机控制蜂鸣器发出报警声音。
四、软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括单片机内部资源的初始化、传感器的初始化、显示模块的初始化等。
然后，系统进入循环，不断读取传感器采集到的温湿度数据，并进行处理和分析。
基于单片机的温湿度自动控制系统设计
方案 设计
元器件的选择
本次设计的元器件包括 STC89C5单片机、晶体振荡器、 电阻、电容、按键、开关、电 源座、三极管、二极管、蜂鸣 器、传感器、液晶显示屏、继 电器等。
3.系统硬件设计
STC89C52引脚图
1 整体方案设计
整个系统采用STC89C52单片机作为核心器件，与 电阻，电容，晶振等器件，组成了最小的单片机系 统。其它模块都是以单片机最小系统为中心展开的。
2 最小系统模块
STC89C52是一款低电压，高性能的CMOS 8位单 片机，它包含8k字节的可反复擦写的Flash只读程 序存储器（ROM）和256 字节的随机存取数据存 储器（RAM）。
12345678901234567890 22222222233333333334 0123456776543210 EC A 2222222200000000 LC E PPPPPPPPPPPPPPPP AV PSEN 21 LL AAD 01234567 TTN 11111111 PPPPPPPPRESETP30/RXDP31/TXDP32/INT0P33/INT1P34/T0P35/T1P36/WRP37/RDXXG 01234567890 123456789 11111111112
我国温湿度测控现状还远远没有工业化，生产实践中仍然存 在着设备配套能力差，环境控制水平落后和软硬件资源无法 共享等不足。
2.系统整体方案设计
设计要求
1）可同时测量温湿度。 2）1602液晶显示屏显示数据。 3）温度和湿度的正常范围都可以通过 按键设置。 4）如果超出正常范围，蜂鸣器会鸣叫 报警 。 5）有相应指示灯指示温湿度过高或过 低。 6）可模拟升温、降温、增湿和除湿过 程，使温湿度保持恒定。
基于单片机的室内温湿度检测系统的设计
基于单片机的室内温湿度检测系统的设计
一、系统简介
本系统基于单片机，能够实时检测室内的温度和湿度，显示在
液晶屏幕上，并可通过串口输出到PC端进行进一步数据处理和存储。
该系统适用于家庭、办公室和实验室等场所的温湿度检测。
二、硬件设计
系统采用了DHT11数字温湿度传感器来实时检测室内温度和湿度，采用STC89C52单片机作为控制器，通过LCD1602液晶屏幕显示
温湿度信息，并通过串口与PC进行数据通信。
三、软件设计
1、采集数据
系统通过DHT11数字温湿度传感器采集室内的温度和湿度数据，通过单片机IO口与DHT11传感器进行通信。
采集到的数据通过计算
得到实际温湿度值，并通过串口发送给PC端进行进一步处理。
2、显示数据
系统将采集到的室内温湿度数据通过LCD1602液晶屏幕进行显示，可以实时观察室内温湿度值。
3、通信数据
系统可以通过串口与PC进行数据通信，将数据发送到PC端进
行存储和进一步数据处理。
四、系统优化
为了提高系统的稳定性和精度，需要进行优化，包括以下几点：
1、添加温湿度校准功能，校准传感器的测量误差。
2、添加系统自检功能，确保系统正常工作。
3、系统可以添加温湿度报警功能，当温湿度超过设定阈值时，系统会自动发送报警信息给PC端。
以上是基于单片机的室内温湿度检测系统的设计。
基于单片机的温湿度检测系统的设计
基于单片机的温湿度检测系统的设计一、引言温湿度是常见的环境参数，对于很多应用而言，如农业、生物、仓储等，温湿度的监测非常重要。
因此，设计并实现一个基于单片机的温湿度检测系统是非常有实际意义的。
本文将介绍该温湿度检测系统的设计方案，并详细阐述其硬件和软件实现。
二、系统设计方案1.硬件设计（1）传感器选择温湿度传感器的选择非常关键，常用的温湿度传感器包括DHT11、DHT22、SHT11等。
根据不同应用场景的精度和成本要求，选择相应的传感器。
（2）单片机选择单片机是整个系统的核心，需要选择性能稳定、易于编程的单片机。
常用的单片机有51系列、AVR系列等，也可以选择ARM系列的单片机。
（3）电路设计温湿度传感器与单片机的连接电路包括供电电路和数据通信电路。
供电电路通常采用稳压电源，并根据传感器的工作电压进行相应的电压转换。
数据通信电路使用串行通信方式。
2.软件设计（1）数据采集单片机通过串行通信方式从温湿度传感器读取温湿度数据。
根据传感器的通信协议，编写相应的代码实现数据采集功能。
（2）数据处理将采集到的温湿度数据进行处理，可以进行数据滤波、校准等操作，以提高数据的准确性和可靠性。
（3）结果显示设计一个LCD显示屏接口，将处理后的温湿度数据通过串行通信方式发送到LCD显示屏上显示出来。
三、系统实现及测试1.硬件实现按照上述设计方案，进行硬件电路的实现。
连接传感器和单片机，搭建稳定的供电电路，并确保电路连接无误。
2.软件实现根据设计方案，使用相应的开发工具编写单片机的代码。
包括数据采集、数据处理和结果显示等功能的实现。
3.系统测试将温湿度检测系统放置在不同的环境条件下，观察测试结果是否与真实值相符。
同时，进行长时间的测试，以验证系统的稳定性和可靠性。
四、系统优化优化系统的稳定性和功耗，可以采用以下方法：1.优化供电电路，减小电路噪声和干扰，提高电路的稳定性。
2.优化代码，减小程序的存储空间和运行时间，降低功耗。
基于单片机的温湿度控制系统设计
基于单片机的温湿度控制系统设计温湿度控制系统是一种基于单片机的自动控制系统，通过测量环境的温度和湿度，并根据设定的控制策略调节相关设备来维持合适的温湿度条件。
设计一个基于单片机的温湿度控制系统可以分为硬件设计和软件设计两个部分。
硬件设计主要包括传感器模块、控制器模块和执行器模块的选型和接口设计；软件设计主要包括数据采集与处理、控制算法设计和用户界面设计。
在硬件设计方面，温湿度传感器是获取环境温湿度的关键设备。
可以选择市场上成熟的数字温湿度传感器，比如DHT11或DHT22，它们通过数字信号输出温湿度值。
另外，还需要选择一款适用于单片机的控制器模块，如Arduino，它可以实现数字信号的采集和输出控制信号。
执行器模块可以根据具体控制目标选择，比如加热器、湿度调节装置等。
在软件设计方面，首先需要编写数据采集与处理的代码。
通过单片机连接温湿度传感器，读取其输出的数字信号，并进行数据处理，将数据转换为实际的温湿度值。
可以使用适当的算法进行数据滤波和校准，确保数据的准确性和稳定性。
接下来，需要设计控制算法。
根据实际需求，可以选择PID算法或者模糊控制算法等进行温湿度控制。
PID算法是一种经典控制算法，通过测量值与设定值之间的误差，计算出控制量，并根据比例、积分、微分三个方面进行调节。
模糊控制算法是一种基于模糊逻辑的控制算法，通过建立模糊规则库，将模糊规则与输入值进行模糊计算，得到输出控制量。
根据具体应用场景和需求，选择适当的算法进行控制。
最后，需要设计用户界面。
通过显示屏、按钮等外设，与用户进行交互，显示当前的温湿度数值和设定值，并提供设置温湿度的功能。
可以通过编程实现用户界面的交互逻辑，并调用相应的功能函数来实现温湿度的设定和控制。
总结起来，基于单片机的温湿度控制系统设计，需要进行硬件选型和接口设计，编写数据采集与处理、控制算法和用户界面的程序代码。
通过这些设计和实现，可以实现对环境温湿度的实时监测和控制，为用户提供一个舒适的环境。
基于单片机的温湿度控制系统设计
理工类大学本科毕业设计论文基于单片机的温湿度控制系统目录摘要 (2)1、绪论 (2)1.1课题背景 (2)1.2立题的目的和意义 (2)1.3植被栽培技术 (2)温室环境的调节 (3)1.4本系统主要研究内容 (3)2 、系统总体分析与设计 (3)2.1系统功能及系统的组成和工作原理 (3)2.1.1.总体方案 (3)2.1.2. 实施措施 (3)2.1.3.硬件系统设计 (4)主机与主要部件的选择： (4)2.2温湿度采样与控制系统 (4)2.2.1.温湿度采样系统 (5)2.2.2.温湿度控制系统 (5)2.3键盘显示系统 (5)2.4报警系统 (7)2.5硬件电路设计 (7)2.5.1. 系统硬件配置 (7)2.5.2. 主要组件简介 (7)3 软件系统设计 (10)3.1系统初始化模块 (10)3.2键盘显示模块 (11)3.3采样转换模块 (11)3.4温湿度控制模块 (12)3.5报警模块 (13)4 硬件调试方案 (14)4.1硬件电路的调试 (14)4.2功能模块的调试方案 (15)结论 (15)致谢 (16)参考文献 (16)附录： (18)基于单片机的温湿度控制系统设计摘要本文利用8051单片机设计一个温室的温湿度控制系统，对给定的温湿度进行控制并实时显示，其中温湿度信号各有四路，系统采用一定的算法对信号处理以确定采取某种控制手段，在本系统中采用温度优先模式，循环处理。
关键字：89C51 8729键盘显示 LCD显示 ADC08091、绪论1.1 课题背景改革开放以来，人们对生活质量要求显著提高，对美丽的植被和花卉的需求量也急剧上升，这对以种植植被为生计的园林工人是一个机遇，同时也对传统的手工植被种植是一个挑战，而基于单片机的温湿度控制系统对解决这些问题有着非常重大的意义。
前种植植被一般都用温室栽培，为了充分的利用好温室栽培这一高效技术，就必需有一套科学的，先进的管理方法，用以对不同种类植被生长的各个时期所需的温度及湿度等进行实时的监控。
基于单片机的温湿度监测系统毕业设计
基于单片机的温湿度监测系统毕业设计一、引言在现代社会中，温湿度的监测在许多领域都具有重要意义，例如农业生产、仓储管理、工业制造以及室内环境控制等。
为了实现对温湿度的准确、实时监测，基于单片机的温湿度监测系统应运而生。
本毕业设计旨在设计并实现一种基于单片机的温湿度监测系统，以满足实际应用中的需求。
二、系统总体设计方案（一）系统功能需求分析本系统需要实现对环境温湿度的实时采集、数据处理、显示以及超限报警等功能。
能够在不同的环境中稳定工作，并具有较高的测量精度和可靠性。
（二）系统总体结构设计系统主要由单片机控制模块、温湿度传感器模块、显示模块、报警模块以及电源模块等组成。
单片机作为核心控制器，负责协调各个模块的工作，温湿度传感器用于采集环境温湿度数据，显示模块用于实时显示测量结果，报警模块在温湿度超限时发出警报，电源模块为整个系统提供稳定的电源。
三、硬件设计（一）单片机控制模块选择合适的单片机型号，如 STC89C52 单片机，其具有丰富的资源和良好的性价比。
单片机通过 I/O 口与其他模块进行通信和控制。
（二）温湿度传感器模块选用 DHT11 数字温湿度传感器，该传感器具有体积小、功耗低、测量精度高、响应速度快等优点。
通过单总线方式与单片机进行数据传输。
（三）显示模块采用液晶显示屏（LCD1602）作为显示设备，能够清晰地显示温湿度测量值。
通过并行接口与单片机连接。
（四）报警模块使用蜂鸣器和发光二极管作为报警装置，当温湿度超过设定的阈值时，蜂鸣器发声，发光二极管闪烁。
（五）电源模块设计稳定的电源电路，为整个系统提供 5V 直流电源。
可以采用电池供电或者通过电源适配器接入市电。
四、软件设计（一）系统主程序设计主程序主要负责系统的初始化、各模块的协调控制以及数据处理和显示。
首先对单片机进行初始化，包括设置 I/O 口状态、定时器和中断等。
然后循环读取温湿度传感器的数据，并进行处理和显示，判断是否超过阈值，若超过则启动报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于单片机的温湿度监测系统设计***1设计目的随着科学技术的日新月异，在居家生活、工农业生产、气象、环保、国防、科研、航天等部门，经常需要对环境中的湿度和温度进行测量及控制。
但目前我国的温湿度测量和设备的操作大多还是由人工来完成，当温度极端时不利于测量的实施。
本设计是以单片机控制为核心，用温湿度传感器来进行实时测量的智能型温湿度监测系统，该设计将大大降低工人的劳动强度，且本设计课题做成的温湿度监测系统结构简单、价格便宜、量程宽、带报警功能，具有较高的可靠性、安全性及应用前景。
2 设计的主要内容和要求本基于单片机的温湿度监测系统设计，主要用来完成对所测环境的温湿度测量，显示，以及在超出设定环境值时能执行报警功能。
主要设计内容：①设计一个温湿度采集电路。
②设计一个温湿度液晶显示电路。
③设计一个矩阵键盘输入电路。
④设计一个报警器电路。
主要功能要求：能准确实时的显示温湿度，能通过键盘预置温湿度的上限值和下限值，并在所测环境值超出此范围时发出警报。
3 整体设计方案本设计的基本设计方案：首先单片机从温湿度传感器采集温湿度信息，然后将采集来的数据转换成液晶显示所需的实际数据，再通过液晶将温湿度以及露点显示出来。
并可预先设置一个温湿度范围值，当环境超过该值时发出报警提醒。
总体设计方框图如图3.1所示。
主要说明：这里的温度为摄氏温度，湿度为日常生活中的相对湿度，而露点是指水蒸气凝结开始出现时的温度。
图3.1总体设计框图4 硬件电路的设计4.1 主控制器本设计采用ATMEGA16单片机作为系统控制芯片，这是一款高性能、低功耗的8位AVR微处理器，其最小系统电路原理图如图4.1所示。
AVR单片机大多数指令执行时间为单个时钟周期，其数据吞吐率高达1MIPS/MHz，相比51系列的单片机的处理速率要提高一倍，而他们价格相仿，所以AVR单片机成为更加合理的选择。
C15图4.1主控制器电路原理图4.2 温湿度传感器市场上有各种温度传感器和湿度传感器，这里采用温湿度可同时测量的SHT75传感器。
SHT75是瑞士SENSIRION 生产的一种高度集成的温、湿度传感器，具有14位的温度和12位的湿度全量程标定数字输出。
传感器包含1个电容性聚合体相对湿度传感器和1个隙(bandgap)温度传感器，14位A/D 转换器以及1个2-Wires 式串行接口电路。
湿度在0-100%RH 范围内能达到±1.8%的高精度，温度能再25℃时把误差控制在±0.3℃的范围内。
SHT75工作电压为2.4-5.5V ，体积小、功耗低，使用电池供电可以长期稳定运行，防浸泡特性使其在高湿环境下也能长期正常工作，它是各类温湿度测量系统应用设计的首选传感器。
SHT75与单片机连接的电路原理图如图4.2所示，通过单片机控制来完成温湿度数据的采集。
图4.2 SHT75电路原理图4.3 键盘输入模块键盘输入模块主要用来输入温湿度的上限以及下限值。
其电路原理图如图4.3所示。
图4.3键盘输入模块电路原理图4.4 液晶显示电路液晶用来显示单片机采集和处理后的温湿度数值，是本系统的显示界面。
这里采用广泛使用的LGM12864液晶做显示屏。
其电路连接图如图4.4所示。
图4.4液晶显示电路4.5 报警电路当温湿度超出所设定的范围时系统产生报警提醒，这里采用蜂鸣器来实现。
蜂鸣器的一端接地，一端与单片机的PD7口相接，其电路图如图4.5所示。
图4.5报警电路5 软件设计本设计软件部分均采用C语言编写，并采用模块化设计来完成整个系统功能的设计。
首先采集温湿度数据，再由液晶显示温湿度，如果需要设置报警温湿度范围，则由键盘进行输入设置，在温湿度超出设定值时控制报警。
总的设计框图如图5.0所示。
图5.0程序设计框图5.1 温湿度采集程序设计温湿度采集程序主要完成：单片机从SHT75采集温湿值，并通过换算公式计算出实际温湿度值，再通过温湿度值计算出露点值。
流程图如图5.1所示。
图5.1温湿度采集程序图5.2 键盘输入程序设计本设计通过按键扫描来判断是否进行温湿度报警值设置，当按下KeyD 时为温湿度的上限值设置，当按下KeyE时为温湿度的下限值设置，KeyF为设置完成键。
在未进入设置状态时，除KeyD 、KeyE以外其余键为无效键；在进入设置状态后将等待温湿度值的设置，由Key0-Key9来完成温湿度值设定。
当输入完设定的温湿度值后液晶可自动跳到温湿度的显示界面。
键盘输入程序流程图如图5.2所示。
图5.2键盘输入程序设计5.3 液晶显示程序设计本设计采用LGM12864来做显示界面，可显示4行，每行8个汉字或16个字符。
开启监控后液晶将实时显示温湿度以及露点。
当按下设置键后，液晶将进入设置界面并反白显示此时所设置的对象，如设置温湿度上限值时，上限二字将反白显示，并将设置的值也反白显示出来，设置完成后跳到温湿度的显示界面。
显示流程图如图5.3所示：N图5.3液晶显示程序设计框图5.4 报警程序设计本设计采用蜂鸣器作为报警装置。
每采集完一次温湿度值后进行一次设定值与所测值的比较，当环境的温湿度超过设置的环境值时系统控制蜂鸣器进行报警。
报警程序设计的流程图如图5.4所示。
N图5.4报警程序设计框图6 系统仿真在Proteus的ISIS 7.1sp2软件环境下画出电路原理图，接下来就是将设计的程序在AVR Studio4开发集成环境上编译成机器语言，然后进入Proteus的ISIS，在Proteus中双击单片机,将Studio4下编程生成的 *..HEX文件导入到Atmega16中,便可在Proteus中单击全速仿真运行按钮，进行现象的查看,能清楚地观察到芯片上每一个引脚的电平变化，红色代表高电平，蓝色代表低电平；如果现象不正确，则需分析修改程序，并检验原理图的正确性，直到仿真成功。
6.1 仿真图设计本设计的全局仿真图如图6.1所示，包括主控制器Atmega16,4×4矩阵键盘，LGM12864液晶显示，SHT75温湿度传感器和蜂鸣器等五个主要部分。
图6.1温湿度监测系统仿真图6.2 仿真验证向Atmega16导入编程生成的HEX文件后，首先按下开始按钮让系统开始工作，此后12864液晶将立刻显示出所测的温湿度值。
如图6.21所示为环境温度，如图6.22所示为系统所测温度和显示界面。
图6.21环境温度图6.22温湿度的显示界面调节图6.21中的上下箭头可改变当下的环境温度或湿度，通过多次调试得到一组监测数据如表6.23所示。
组号实际湿度监测湿度实际温度监测温度露点第一组40.0% 43.2% 20.0 19.8 6.9 第二组45.0% 48.9% 28.0 27.7 16.0 第三组51.0% 55.6% 33.0 32.6 22.6 第四组51.0% 56.6% 40.0 39.5 29.2 第五组71.0% 77.0% 40.0 39.5 34.6表6.23仿真监测数据分析比较表中的数据可知SHT75具有良好的稳定性，其中湿度监测的误差小于±10%，温度监测的误差小于±1℃。
本系统的温湿度报警上限和下限值采用键盘输入，当按下KeyD或KeyE时将相应进入上限值与下限值的设置界面，界面将反白显示此时的设置状态，如图6.24为按下KeyD后进入温湿度上限值的设置界面图，此时设置了上限湿度为56%，上限温度为41℃。
图6.24温湿度报警值设置界面图设置完温湿度报警值后，系统将实时比较环境值与所测值的大小，一旦温湿度超出设定范围，单片机PD7口将控制蜂鸣器报警，如图6.24所示。
图6.24单片机控制蜂鸣器报警图7 使用说明本系统设计简单，具有很好的使用性与高稳定性，具体的使用说明如下：(1)系统接通电源并载入程序后将工作在温湿度的实时监测显示状态下。
(2)当按下KeyD或KeyE键，系统分别将进入温湿度的报警上限值或下限值设定状态，在此状态下输入Key0-Key9键为数值0-9有效键，首先输入的两位数值为湿度设置，后面输入的两位数值为温度设置，当输入完4个有效数值后系统将自动返回到温湿度的显示状态。
在设定状态下如果按下KeyF键将直接返回到温湿度的显示状态。
(3)系统每进行一次温湿度数据采集后都会进行一次报警设定值与监测环境值的比较，如果环境值超出设定的上下限范围，则有蜂鸣器产生报警提醒。
其中系统默认的温湿度下限值均为0，上限值均为99。
8 设计总结本次课程设计可以说是一个模块的综合设计。
首先是新知识的学习，要实现SHT75的驱动即温湿度数据采集，然后结合专业课本所学的键盘模块以及显示模块来完成该系统的主体设计。
它是一次对运用知识、学习知识以及将各知识点结合能力的实践考验，很大的提高了本人的专业爱好以及设计经验。
参考文献[1] 彭伟.单片机C语言程序设计实训100例[M].北京：北京航空航天大学出版社,2010：299-309.[2] 马潮.高档8位单片机ATmega128原理与应用指南[M].北京：北京航空航天大学出版社,2004：86-92.[3] 佟长福.AVR单片机的GCC程序设计[M].北京：北京航空航天大学出版社,2006：128-135.[4] 周兴华.AVR单片机C语言高级程序设计[M].北京：中国电力出版社，2008：58-76.[5] 沈建良.ATmega128单片机入门与提高[M].北京：北京航空航天大学出版社,2009：169-178.[6] 胡汉才.高档AVR单片机原理及应用[M].北京：清华大学出版社，2008：79-86.[7] 杨恢先等.单片机原理及应用[M].北京：人民邮电出版社，2006：112-135.[8] 王幸之．AT89 系列单片机原理与接口技术[M].北京：北京航空航天大学出版社,2004：221-232.[9] 张友德.单片微型机原理、应用与实验[M].上海：复旦大学出版社，2000：98～201.[10] 张军.AVR单片机C语言程序设计实例精粹[M].北京：电子工业出版社，2009：229-327.。
