焊接是一种永久性连接金属材料的工艺方法ppt课件
在焊接过程中，碳起到一定的脱氧作用，在电弧高温作用下与氧发生化合作用，生成一氧化碳和二氧化碳气体，将电弧区和熔池周围
产生晶粒粗大的过热组织。因而其塑性及韧性很低，容易 空气排除，防止空气中的氧、氮有害气体对熔池产生的不良影响，减少焊缝金属中氧和氮的含量。
铬的主要冶金特征是易于急剧氧化，形成难熔的氧化物三氧化二铬(Cr203)，从而增加了焊缝金属夹杂物的可能性。
手工电弧焊焊接工艺规范
焊接规范是影响焊接质量和焊接生产率的各个焊接 工艺参数的总称。手工电弧焊时，焊接规范主要包括焊 接电流、电弧电压、焊条种类和直径、焊机种类和极性、 焊接速度、焊接层数等。
其中焊接电流主要影响焊缝的熔深，电弧电压主要 影响焊缝的熔化宽度。
27
第四节 其他焊接方法简介
1、埋弧自动焊 埋弧焊是指电弧在焊剂层下燃烧进行焊接的方法。
最大限度地采用熔化极气体保护焊和埋弧焊，代替焊条电弧焊是自动化发展的 主要 方向。
二氧化碳气体保护焊是利用CO2作为保护气体的电弧焊 二氧化碳气体保护焊是利用CO2作为保护气体的电弧焊
显然，只有采用直流焊接电源时，才有正接和反接两种接线法，交流焊接电源由于正、负极在不断地交替，所以不存在极性问题。 二氧化碳气体保护焊是利用CO2作为保护气体的电弧焊 高能束焊接方法能量密度高，可一次穿透较厚的焊缝而不需预制坡口，可焊接任何金属和非金属材料。 电阻点焊广泛用于制造汽车车箱、飞机外壳和仪表等轻型结构。 2）氩弧焊
埋第弧五自 节动焊焊接是新埋工弧艺焊和由的新一技于种术自简热动介化影焊接响方法区。 各点温度不同，热影响区可分为过热区、 正火区和部分相变区等。 考虑到碳对钢的淬硬性及其对裂纹敏感性增加的影响，低碳钢焊芯的含碳量一般<0.
2、钨极氩弧焊焊接钢、黄铜时，一律采用正接。
产生晶粒粗大的过热组织。因而其塑性及韧性很低，容易 空气排除，防止空气中的氧、氮有害气体对熔池产生的不良影响，减少焊缝金属中氧和氮的含量。
铬的主要冶金特征是易于急剧氧化，形成难熔的氧化物三氧化二铬(Cr203)，从而增加了焊缝金属夹杂物的可能性。
手工电弧焊焊接工艺规范
焊接规范是影响焊接质量和焊接生产率的各个焊接 工艺参数的总称。手工电弧焊时，焊接规范主要包括焊 接电流、电弧电压、焊条种类和直径、焊机种类和极性、 焊接速度、焊接层数等。
其中焊接电流主要影响焊缝的熔深，电弧电压主要 影响焊缝的熔化宽度。
27
第四节 其他焊接方法简介
1、埋弧自动焊 埋弧焊是指电弧在焊剂层下燃烧进行焊接的方法。
最大限度地采用熔化极气体保护焊和埋弧焊，代替焊条电弧焊是自动化发展的 主要 方向。
二氧化碳气体保护焊是利用CO2作为保护气体的电弧焊 二氧化碳气体保护焊是利用CO2作为保护气体的电弧焊
显然，只有采用直流焊接电源时，才有正接和反接两种接线法，交流焊接电源由于正、负极在不断地交替，所以不存在极性问题。 二氧化碳气体保护焊是利用CO2作为保护气体的电弧焊 高能束焊接方法能量密度高，可一次穿透较厚的焊缝而不需预制坡口，可焊接任何金属和非金属材料。 电阻点焊广泛用于制造汽车车箱、飞机外壳和仪表等轻型结构。 2）氩弧焊
埋第弧五自 节动焊焊接是新埋工弧艺焊和由的新一技于种术自简热动介化影焊接响方法区。 各点温度不同，热影响区可分为过热区、 正火区和部分相变区等。 考虑到碳对钢的淬硬性及其对裂纹敏感性增加的影响，低碳钢焊芯的含碳量一般<0.
2、钨极氩弧焊焊接钢、黄铜时，一律采用正接。
常用焊接方法ppt课件
③ 比重大于空气（25%）
1) 存在问题 ① 氧化严重； ② 气孔倾向大（CO）； ③ 飞溅严重。
措施：焊丝含合金元素，用于脱氧 和渗合金。
2）CO2气体保护焊的特点及应用 ① 生产率高（是手弧焊的1~3倍）。 ② 成本低（是手弧焊的45%） 。 ③ 焊接热影响区和变形小。 ④ 可进行全位置焊接。 ⑤ 飞溅严重，焊缝成形差。
2. 电焊条的分类
结构钢焊条—J；
钼和铬耐热钢焊条—R；
低温钢焊条—W；
不锈钢焊条—A；
堆焊焊条—D；
铸铁焊条—Z；
镍及镍合金焊条—Ni ； 铜及铜合金焊条—T；
铝及铝合金焊条—L； 特殊用途焊条—TS
J422
J507
药皮种类（钙钛型）
药皮种类（低氢钠型）
抗拉强度
抗拉强度
结构钢焊条
结构钢焊条
酸性焊条：在熔渣中以酸性氧化物为主
3.3.1 焊条电弧焊
一、焊接电弧
二、焊接特点
焊条的电弧焊过程
三、电焊条
1. 电焊条的组成及作用
电焊条
焊缝的填充材料 — 填充焊缝 焊条芯 电极传导电流 — 导电
机械保护的作用 药皮 冶金的作用
改善焊接工艺，稳定电弧
焊条芯 药皮
药皮的种类： ① 氧化钛型；②氧化钛钙型； ③钛铁矿型；④氧化钛型；⑤纤维素型； ⑥低氢钾型；⑦低氢钠型； ⑧石墨型；⑨盐基型。
应用：4mm以下的薄板搭接。
人工点焊过程
机械手点焊过程
2 . 缝焊
应用：3mm以下的薄板搭接。
如：密封的容器（油箱、 水箱等）、管道等。 3 . 对焊
主要用于棒料的对接。 1）电阻对焊
应用：用于断面简单，直径 （或边长）小于20mm或强度 要求不太高的可焊相同金属，
焊接ppt课件
编辑版pppt
30
三. 埋弧焊工艺
2）采取防漏措施 ① 双面焊； ② 手工电弧焊封底； ③ 焊剂垫； ④ 垫板。
3)要有引弧板和引出板
编辑版pppt
31
四、埋弧焊应用
应用： 主要用于较厚 钢板的长直焊 缝和较大直径 环形焊缝焊接。
编辑版pppt
32
压力容器的环焊缝和直焊缝、锅炉冷却壁的长直 焊缝、船舶和潜艇壳体、起重机械、冶金机械 （高炉炉身）等的焊接。
编辑版pppt
28
三. 埋弧焊工艺
1）焊前准备 板厚在20~25mm以下的工件可不开坡口； 实际生产中，板厚在14~22mm应开Y型坡口， 板厚在22~50mm，可开双Y型坡口或U型坡口。
编辑版pppt
29
三. 埋弧焊工艺
1）焊前准备
环焊缝： 焊丝起弧点应与环 的中心偏离一定距 离a(a=20~40mm), 直径小于250mm一 般不采用埋弧焊。
钎焊：
软钎焊、 硬钎焊
编辑版pppt
4
焊接成形的特点
● 接头牢固、密封性好。 ● 可化大为小、以小拼大。 ● 可实现异种金属的连接。 ● 重量轻、加工装配简单。 ● 焊接结构不可拆卸 。 ● 焊接应力变形大，接头易产 生裂纹、夹渣、气孔等缺陷。
编辑版pppt
5
第四篇 焊接
电弧焊 其他常用焊接方法 常用金属材料的焊接 焊接结构设计
编辑版pppt
1
编辑版pppt
2
第四篇 焊接
用加热或加压力等手段，借助金属原子 的结合与扩散作用，使分离的金属材料 牢固地连接起来的方法。
焊接动画
编辑版pppt
3
焊接成形的分类
熔化焊：
电弧焊、电渣 焊、电子束焊、 激光焊、等离 子弧焊等
焊接基础知识ppt课件
精选课件PPT
LOGO 8
第一章
三、焊接的特点
焊接作为一种永久性的连接方法，具有铆接等工艺达到 不可比拟的优点。
焊接结构
铆接结构
精选课件PPT
LOGO 9
第一章
1.连接性能好 可将板材、型材或铸锻件等进行组合焊接，还
可以将不同形状及尺寸甚至不同材质的材料（异种材料）连接起来。
2.焊缝质量好 可以达到甚至超过母材的性能质量。同时，焊接
2）流过电弧的电流变化范围很大，可从几安至几百安。 3）电弧具有很高的温度。 4）电弧能发出很强的光。
ห้องสมุดไป่ตู้
精选课件PPT
LOGO 25
第一章
由于焊接电压超过人体的安全电压（36V）， 强电流、强高温，强光辐射，焊接电弧的这些特 点，决定了在焊接操作时必须采用安全与防护措 施。焊工在焊接时要穿绝缘鞋，戴电焊手套、电焊 面罩和滤光眼镜等，以免触电、防止弧光辐射和有 毒气体与烟尘对人体的伤害。
精选课件PPT
LOGO 44
第一章
（二）焊缝与接头
对接焊缝由对接接头组成，也可以由T形接头、十字街 头组成；角接焊缝由T形接头、十字接头和角接接头组成； 组合焊缝可以由对接接头或T形接头组成。
精选课件PPT
LOGO 45
第一章
(三）焊缝的形状尺寸
焊缝的形状尺寸包括焊缝的宽度、余高、熔深、焊缝的 厚度、焊脚、焊缝成形系数等。焊后检查时 ，要保证焊缝 的宽度、余高、焊脚三个形状尺寸符合工艺要求。
精选课件PPT
LOGO 11
第一章
四、焊接技术的发展及趋势
最早出现的焊接是锻焊，就是将两块熟铁（钢）加热到红 热状态，用锻打的方法将其连接在一起。焊接技术发展到今 天，已有焊条电弧焊、钎焊、埋弧焊、气体保护焊等50多种 焊接工艺方法在生产中被广泛使用，焊接技术已经从一种传 统的热加工工艺发展到了集材料、冶金、结构、力学、电子 多门类科学为一体的工程工艺学科。如：鸟巢没有一处使用 螺钉。
其他常用焊接方法PPT课件
特点： (1) 激光辐射的能量释放极其迅速，点焊过程只有 几毫秒。 (2) 激光焊接的能量密度很高，热量集中，作用时间很短。 (3) 可以焊接一般焊法难以接近或无法安置的焊点。可以通过透明材料壁进行聚焦。 (4) 激光可对绝缘材料直接焊接，焊接异种金属材料也比较容易，甚至能把金属与非金属焊在一起。
第四节 真空电子束焊接
真空电子束焊接： 利用加速和聚焦的电子束轰击置于真空或非真空中的工件所产生的热能进行焊接的方法。
特点： (1) 在真空中焊接，焊件金属无氧化、无氮化、无金属电极玷污，保证了焊缝金属的高纯度。焊缝质量好。 (2) 热源能量密度大，熔深大，速度快，焊缝深而窄能单道焊厚件。基本上不产生焊接变形，裂纹及泄漏。可对精加工后的零件进行焊接。 (3) 厚件也不必开坡口，焊接时一般不必另填金属。 (4) 电子束参数可在较宽范围内调节，焊接过程的控制灵活，适应性强。

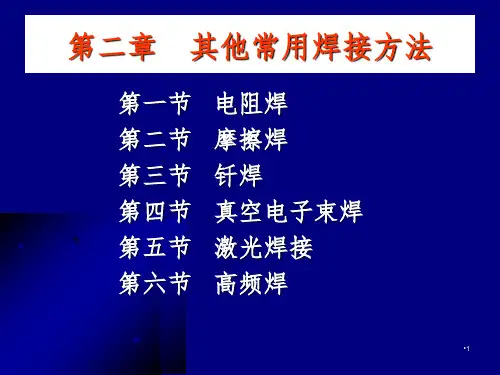

二、其它焊接方法
第一节 电阻焊 第二节 摩擦焊 第三节 钎焊 第四节 真空电子束焊 第五节 激光焊接 第六节 高频焊
第二章 其他常用焊接方法
第一节 电阻焊
电阻焊 利用电流通过焊件及接触处时，产生电阻热，将焊件局部加热到塑性或熔化状态，然后在压力下形成焊接接头。 特点 生产率高，变形小，劳动条件好，不需另加焊接材料，操作简便，易实现机械化。但设备复杂，耗电大，接头形式和工件厚度受限制。 种类 点焊、缝焊、对焊
第二节 摩擦焊
摩擦焊:利用工件间相互摩擦产生的热量，同时加压而进行焊接的方法。 焊接过程：先将两焊件夹在焊机上，加一定压力使焊件紧密接触。然后焊件 1作旋转运动，使焊件接触面相对摩擦产生热量，待工件端面被加热到高温塑性状态时，利用刹车装置使焊件1骤然停止旋转，并在焊件2的端面加大压力使两焊件产生塑性变形而焊接起来。
《焊接技术》PPT课件
h
3
第2章 焊 接 技 术
2. 锡焊的机理
(1) 浸润。加热后呈熔融状态的焊料(锡铅合金)，沿着工 件金属的凹凸表面，靠毛细管的作用扩展。如果焊料和工件金 属表面足够清洁，焊料原子与工件金属原子就可以接近到能够 相互结合的距离，即接近到原子引力互相起作用的距离，上述 过程为焊料的浸润。
(2) 扩散。由于金属原子在晶格点阵中呈热振动状态，因此 在温度升高时，它会从一个晶格点阵自动地转移到其他晶格点
h
5
第2章 焊 接 技 术
3．锡焊的工艺要素
(1) 工件金属材料应具有良好的可焊性。可焊性即可浸润 性，是指在适当的温度下，工件金属表面与焊料在助焊剂的作 用下能形成良好的结合，生成合金层的性能。铜是导电性能良 好且易于焊接的金属材料，常用元器件的引线、导线及接点等 都采用铜材料制成。其他金属如金、银的可焊性好，但价格较 贵，而铁、镍的可焊性较差。为提高可焊性，通常在铁、镍合 金的表面先镀上一层锡、铜、金或银等金属，以提高其可焊性。
而使工件金属与焊料结合为一体。钎焊按照使用焊料熔点的不
同分为硬焊(焊料熔点高于450℃)和软焊(焊料熔点低于450℃)。
h
2
第2章 焊 接 技 术
采用锡铅焊料进行焊接称为锡铅焊，简称锡焊，它是软焊 的一种。除了含有大量铬和铝等合金的金属不易焊接外，其他 金属一般都可以采用锡焊焊接。锡焊方法简便，整修焊点、拆 换元器件、重新焊接都较容易，所用工具简单(电烙铁)。此外， 还具有成本低，易实现自动化等优点。在电子装配中，它是使 用最早，适用范围最广和当前仍占较大比重的一种焊接方法。
h
10
第2章 焊 接 技 术
(3) 焊点上的焊料要适量。焊点上的焊料过少，不仅降低 机械强度，而且由于表面氧化层逐渐加深，会导致焊点早期失 效。焊点上的焊料过多，既增加成本，又容易造成焊点桥连 (短路)，也会掩盖焊接缺陷，所以焊点上的焊料要适量。印制 电路板焊接时，焊料布满焊盘呈裙状展开时最为适宜。
焊工工艺学(新)
第四节 先进焊接方法与技术简介
一、激光焊技术
激光焊示意，如图8-10所示。
图8-10 激光焊示意
1.激光焊接设备 激光焊设备主要由激光器、导光系统、焊接机和 控制系统组成。
2.激光焊接的工艺参数 功率密度是指1）片与片间的焊接。 （2）丝与丝的焊接。 （3）金属丝与块状组件的焊接。 （4）异种金属的焊接。
五、预防措施
（1）选择合理的焊接参数（装配顺序，焊接方法，焊接顺序） （2）反变形法 （3）散热发。 （4）刚性国定法。
六、焊接变形的矫正
（1）机械矫正法 （只适合与薄板的捶打与碾压) （2）火焰矫正法(分：点状，现状，三角形）
典型案例
四、矫正焊接变形的方法
1. 手工矫正法 2. 机械矫正法
机械矫正法矫正梁的弯曲变形 3. 火焰加热矫正法
四、焊接机器人
焊接机器人是从事焊接的工业机器人，如图8-11所示。 工业机器人是一种多用途的、可重复编程的自动控制操作机， 具有三个或更多可编程的轴，用于工业自动化领域。为了适 应不同的用途，机器人最后一个轴的机械接口，通常是一个 连接法兰，可接装不同工具或称末端执行器。焊接机器人就 是在工业机器人的末轴法兰装接焊钳或焊（割）枪的，使之 能进行焊接，切割或热喷涂。
（1）对强度的影响 （2）对受压工件稳定性的影响 （3）对刚度的影响 （4）对工件加工尺寸精度的影响 （5）对耐腐蚀性的影响 （6）对尺寸稳定性的影响
第三节 焊接残余应力
二、焊接残余应力的种类 按引起原因分 1、温度应力 2、相变应力 3、拘束应力 按空间方向分 1、单向应力 2、双向应力 3、三向应力
火焰加热的方式有点状加热、线状加热和三角形加 热。
（1）点状加热 （2）线状加热
第二章搅拌摩擦焊 ppt课件
第二节 搅拌摩擦焊工艺
一 影响FSW焊接的因素 影响FSW焊接过程稳定性和焊接质量的因素，主要有搅拌头的形状、搅拌头的位 置、搅拌头的转速、焊接速度、接头精度以及材料拘束等。表2-1列出了影响FS W焊的主要工艺因素和它们的内容要点
表2-1 搅拌摩擦焊的工艺因素
工艺因素
内容
搅拌头的形状 搅拌头的位置 搅拌头的转速 焊接速度 接头精度 材料拘束
本章详细介绍了搅拌摩擦焊原理、特点，并且针对铝及其合金的搅 拌摩擦焊的工艺及应用作了详细的阐述。
ppt课件
3
第二章 搅拌摩擦焊
ppt课件
4
第一节 搅拌摩擦焊的基本原理
一、搅拌摩擦焊的原理
搅拌摩擦焊的原理如图2-1所示。 它是利用带有特殊形状的硬质搅拌指棒的搅拌头旋转着插入被焊接 头，与被焊金属摩擦生热，通过搅拌摩擦，同时结合搅拌头对焊缝 金属的挤压，使接头金属处于塑性状态，搅拌指棒边旋转边沿着焊 接方向向前移动，在热-机联合作用下形成致密的金属间结合，实 现材料的连接。
(2) 搅拌指棒的形状
搅拌指棒的形状为单纯圆柱形或加工成稍带锥形的圆柱形；也有
得把单纯圆柱形加工成螺纹牙型或浅牙形，而端部形状一般为半球
形。
ppt课件
15
第二节 搅拌摩擦焊工艺
TWI采用FSW焊接75m特大厚板时，采用的搅拌头表面如图2-2（a） 所示，切削成螺纹牙型的螺旋沟，目的是增加对被焊金属的搅拌力。 图2-2（b）所示为较为复杂形状的搅拌指棒 。
图2-4 搅拌头前pp进t课件角对焊缝金属的塑性流动停滞点位置的19影响
第二节 搅拌摩擦焊工艺
5.搅拌头的位置
搅拌头的位置是被焊金属与搅拌头的相对位置有关的参数。为了获得没 有缺陷的良好接头，被焊金属必须通过搅拌作用向板厚方向输入摩擦热。 这就要求搅拌头的肩部必须完全与被焊金属表面接触，使搅拌指棒完全插 入板厚的状态保持稳定。搅拌头中心线的位置正好处于接头中心线上。
《焊接工艺-埋弧焊》课件
劳动条件好
适合于大批量焊接
埋弧焊过程中看不到弧光，减轻了工人的 劳动强度，同时焊剂对有害气体的过滤作 用也改善了劳动条件。
由于焊接质量稳定、效率高，埋弧焊适合 于大批量焊接生产。
03 埋弧焊设备与材料
CHAPTER
埋弧焊设备
01
02
03
04
焊接电源
提供焊接所需的电流和电压， 要求稳定、调节范围宽。
总结词
高效、大批量焊接
详细描述
在建筑行业中，埋弧焊广泛应用于桥梁、大型建筑结构的焊接，其高效、大批量 焊接的特点使得建筑结构更加牢固、稳定。
机械制造中的埋弧焊应用
总结词
高精度、高质量焊接
详细描述
在机械制造中，埋弧焊能够实现高精度、高质量的焊接，尤其在重型机械、压力容器等产品的制造中，能够保证 产品的可靠性和安全性。
避免夹渣和气孔的产生
注意保持稳定的焊接参数和熔池状态，避免夹渣和气孔等缺陷的产生 。
注意检查工件装配质量和焊缝质量
及时发现并处理装配不良和焊缝质量问题，提高焊接质量。
05 埋弧焊质量检测与控制
CHAPTER
埋弧焊质量检测方法
外观检测
通过目视或低倍放大镜观察焊缝表面， 检查是否存在裂纹、气孔、夹渣等缺陷
。
无损检测
利用射线、超声、磁粉等无损检测技 术对焊缝内部进行检测，以发现潜在
的缺陷。
焊接试样检测
通过制作焊接试样进行拉伸、弯曲、 冲击等试验，检测焊缝的力学性能。
焊接工艺评定
根据焊接试样的检测结果，对焊接工 艺进行评定，确保焊接工艺的稳定性 和可靠性。
埋弧焊质量控制要点
01
焊接材料控制
选用合格的焊接材料，确保材料的 质量和稳定性。
第二节常用焊接方法讲解学习
焊条类别代码
（3）型号：国家标准中的焊条代号。
E××××: E表示焊条；前二位数字表示熔敷金属σb的最小 值；第三位数字表示焊接位置，“0”及“1”表示焊条适 用于全位置（平焊、立焊、横焊、仰焊）焊接，“2”为平 焊及平角焊，“4”表示焊条适用于向下立焊；第三位和第 四位数字组合时表示焊接电流种类及药皮类型。
2CO2=2CO+O2 CO2=C+O2
因此焊接是在CO2、CO、O2氧化气氛中进行的。
O2进入熔池，会使Fe、C、Mn、Si和其它合金元 素氧化烧损，降低焊缝力学性能，故选用Si、Mn 较高的焊丝，或合金钢焊丝。
二氧化碳气体保护焊
二氧化碳气体保护焊的特点及应用：
1、特点：
1）成本低。 CO2气体便宜，是手工、埋弧的40% 左右。
氩弧焊的应用： 由于氩气价格贵，主要用于焊接易氧化的有色金属和合金钢 （非铁族金属），如铝、镁、钛及其合金、耐热钢、不锈钢等。 为了防止保护气流破环，氩弧焊只能在室内进行。
2、二氧化碳气体保护焊：利用CO2作为保护气体 的气体保护焊。它利用焊丝作电极，以自动或半 自动的方式进行焊接。
CO2的保护作用主要是使焊接区与空气隔离，防止 空气中的氮气对熔化金属的有害作用。焊接时：
起到隔绝大气、保护熔滴和熔池的作用。 d）脱氧剂：主要应用锰铁、硅铁、钛铁、铝铁和石墨等，
脱去熔池中的氧。 e）合金剂：主要应用锰铁、硅铁、铬铁、钼铁、钒铁和钨
铁等铁合金。 f）粘结剂：常用钾、钠水玻璃。
药皮的组成与作用
原料种类 稳弧剂 造渣剂
造气剂
脱氧剂 合金剂 稀渣剂 粘结剂
作
用
改善引弧性能，提高电弧燃烧的稳定性。
闪光焊的接头质量比电阻焊好，焊缝力学性能与母材 相当，而且焊前不需要清理接头的预焊表面。常用于重要 焊件的焊接。可焊同种金属，也可焊异种金属；可焊 0.01mm的金属丝，也可焊20000mm的金属棒和型材。
（3）型号：国家标准中的焊条代号。
E××××: E表示焊条；前二位数字表示熔敷金属σb的最小 值；第三位数字表示焊接位置，“0”及“1”表示焊条适 用于全位置（平焊、立焊、横焊、仰焊）焊接，“2”为平 焊及平角焊，“4”表示焊条适用于向下立焊；第三位和第 四位数字组合时表示焊接电流种类及药皮类型。
2CO2=2CO+O2 CO2=C+O2
因此焊接是在CO2、CO、O2氧化气氛中进行的。
O2进入熔池，会使Fe、C、Mn、Si和其它合金元 素氧化烧损，降低焊缝力学性能，故选用Si、Mn 较高的焊丝，或合金钢焊丝。
二氧化碳气体保护焊
二氧化碳气体保护焊的特点及应用：
1、特点：
1）成本低。 CO2气体便宜，是手工、埋弧的40% 左右。
氩弧焊的应用： 由于氩气价格贵，主要用于焊接易氧化的有色金属和合金钢 （非铁族金属），如铝、镁、钛及其合金、耐热钢、不锈钢等。 为了防止保护气流破环，氩弧焊只能在室内进行。
2、二氧化碳气体保护焊：利用CO2作为保护气体 的气体保护焊。它利用焊丝作电极，以自动或半 自动的方式进行焊接。
CO2的保护作用主要是使焊接区与空气隔离，防止 空气中的氮气对熔化金属的有害作用。焊接时：
起到隔绝大气、保护熔滴和熔池的作用。 d）脱氧剂：主要应用锰铁、硅铁、钛铁、铝铁和石墨等，
脱去熔池中的氧。 e）合金剂：主要应用锰铁、硅铁、铬铁、钼铁、钒铁和钨
铁等铁合金。 f）粘结剂：常用钾、钠水玻璃。
药皮的组成与作用
原料种类 稳弧剂 造渣剂
造气剂
脱氧剂 合金剂 稀渣剂 粘结剂
作
用
改善引弧性能，提高电弧燃烧的稳定性。
闪光焊的接头质量比电阻焊好，焊缝力学性能与母材 相当，而且焊前不需要清理接头的预焊表面。常用于重要 焊件的焊接。可焊同种金属，也可焊异种金属；可焊 0.01mm的金属丝，也可焊20000mm的金属棒和型材。
