超声波椭圆振动切削
超声波椭圆振动切削
1.工作原理
超声振动切削从微观上看是一种脉冲切削。
在一个振动周期中，的有效切削时间很短，大于80%时间的里与工件、切屑完全分离。
与工件、切屑断续接触，这就使得所受到的摩擦变小，所产生的热量大大减少，切削力显著下降，避免了普通切削时的“让刀”现象，并且不产生积屑瘤。
利用这种振动切削，在普通机床上就可以进行精密加工，圆度、圆柱度、平面度、平行度、直线度等形位公差主要取决于机床主轴及导轨精度，最高可达到接近零误差，使以车代磨、以钻代铰、以铣代磨成为可能。
与高速硬切削相比，不需要高的机床刚性，并且不破坏工件表面金相组织。
在曲线轮廓零件的精加工中，可以借助数控车床、加工中心等进行仿形加工，可以节约高昂的数控磨床购置费用。
2.性能指标
2.1切削力小，约为普通切削力的1/3-1/10。
2.2加工精度高，主要取决于所用机床精度，所加工工件形位公差几乎可接近机床相关精度。
2.3切削温度低，工件保持室温状态。
2.4不产生积屑瘤，工件变形小，没有毛刺。
2.5切削表面粗糙度低，可接近理论粗糙度值，最高可达Ra0.2以下。
2.6被加工零件的“刚性化”，即与普通切削相比，相当于工件刚性提高。
2.7加工过程稳定，能有效消除颤振。
2.8切削液的冷却、润滑作用提高。
2.9耐用度呈几倍到几十倍提高。
2.10被加工表面呈压应力状态，零件疲劳强度、耐磨性、耐腐蚀性提高。
2.11切削后的工件表面呈彩虹效果。
超声振动力学模型-概述说明以及解释
超声振动力学模型-概述说明以及解释1.引言1.1 概述概述超声振动是利用超声波产生的振动效应，利用高频振荡的力量对物体进行作用的一种技术。
它在近年来在工程领域得到广泛应用，包括清洗、焊接、分散、杀菌等领域。
超声振动力学模型的建立是对超声振动现象进行解释和预测的重要工具，可以帮助工程师更好地设计和优化超声振动设备，提高工艺效率和产品质量。
本文将重点介绍超声振动的基本原理、在工程领域中的应用以及超声振动力学模型的建立，旨在探讨超声振动在工程领域中的重要性和未来发展方向。
1.2 文章结构本文主要包括以下几个部分：- 引言：首先介绍超声振动力学模型的背景和意义，以及本文的目的和结构。
- 超声振动的基本原理：探讨超声振动的本质和基本原理，为后续建立力学模型做铺垫。
- 超声振动在工程领域中的应用：总结超声振动在工程领域中的广泛应用，包括但不限于材料加工、医学诊断和生物医学等领域。
- 超声振动力学模型的建立：详细介绍如何建立超声振动力学模型，包括模型的原理、建立过程和应用实例。
- 结论：对本文的内容进行总结，并展望超声振动力学模型在未来的发展方向和应用前景。
通过以上结构，读者将对超声振动力学模型有一个全面的了解，并能够深入探讨其理论和应用。
1.3 目的超声振动力学模型是为了更好地理解和控制超声振动过程而建立的。
通过建立合适的数学模型，我们可以深入研究超声振动的基本原理，探索超声振动在工程领域中的应用潜力，进一步推动超声振动技术的发展和应用。
本文的目的是通过对超声振动力学模型的建立和分析，为工程领域中的超声振动应用提供理论支持和指导，为相关研究和实践提供参考和借鉴。
通过本文的研究，我们希望能够深化对超声振动的理解，拓展超声振动在工程领域中的应用范围，促进相关技术的创新和进步。
2.正文2.1 超声振动的基本原理超声振动是指振动频率高于20kHz的振动现象。
超声振动的基本原理可以通过波动传播的方式来解释。
当超声波通过介质传播时，介质中的分子受到波动力的作用而发生振动，这种振动导致了介质中的压力和密度的周期性变化，形成了超声波的传播。
超声波主轴
超声波主轴1. 引言超声波主轴是一种利用超声波技术实现高精度加工的设备。
它结合了超声波的特性和主轴的功能，能够在加工过程中提供更高的精度、更好的表面质量和更快的加工速度。
本文将介绍超声波主轴的工作原理、应用领域以及发展趋势。
2. 工作原理超声波主轴通过将超声波振动传递到刀具上，实现对工件材料的切削或加工。
其基本原理是利用高频振动产生微小位移，在刀具与工件接触面形成微小剪切力，从而实现材料的切削或加工。
超声波主轴一般由振动器、共振体、换能器和刀具等组成。
振动器通过电磁、压电或磁致伸缩等方式产生高频振动，共振体将振动传递到换能器上，换能器将机械振动转化为超声波振动，并通过刀具传递到工件上进行加工。
3. 应用领域3.1 切削加工超声波主轴在切削加工领域有广泛的应用。
由于超声波的高频振动可以实现微小的切削力，因此可以用于加工硬度较高的材料，如陶瓷、玻璃和硬质合金等。
同时，超声波主轴还能够提供更好的表面质量和更高的加工精度。
3.2 焊接与粘接超声波主轴在焊接与粘接领域也有广泛应用。
通过将超声波振动传递到焊点或粘接面上，可以实现材料之间的固态连接。
相比传统焊接方法，超声波焊接具有更快的速度、更低的温度和更小的变形。
3.3 表面处理超声波主轴还可用于表面处理领域。
通过调节超声波振动参数和刀具形状，可以实现对工件表面的抛光、打磨和去毛刺等处理。
这种方法能够提高工件表面质量，并且对复杂形状的工件也具有很好的适应性。
4. 发展趋势随着制造业向智能化、精密化和高效化发展，超声波主轴在加工领域的应用前景越来越广阔。
未来的发展趋势主要体现在以下几个方面：4.1 高频化目前，超声波主轴的频率一般在20kHz到100kHz之间。
未来随着材料科学和振动技术的进步，超声波主轴的频率将进一步提高，以满足对更高加工精度和更小切削力的需求。
4.2 多功能化超声波主轴将逐渐实现多功能化。
除了切削、焊接和表面处理等传统应用外，还可以在激光加工、3D打印等领域发挥重要作用。

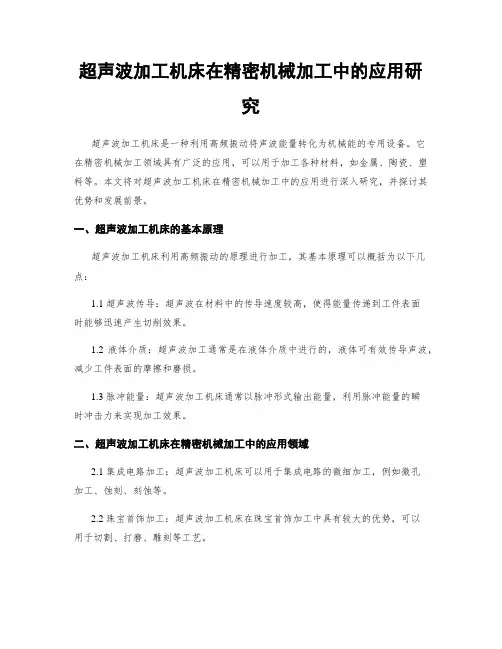

超声波加工机床在精密机械加工中的应用研究
超声波加工机床在精密机械加工中的应用研究超声波加工机床是一种利用高频振动将声波能量转化为机械能的专用设备。
它在精密机械加工领域具有广泛的应用，可以用于加工各种材料，如金属、陶瓷、塑料等。
本文将对超声波加工机床在精密机械加工中的应用进行深入研究，并探讨其优势和发展前景。
一、超声波加工机床的基本原理超声波加工机床利用高频振动的原理进行加工，其基本原理可以概括为以下几点：1.1 超声波传导：超声波在材料中的传导速度较高，使得能量传递到工件表面时能够迅速产生切削效果。
1.2 液体介质：超声波加工通常是在液体介质中进行的，液体可有效传导声波，减少工件表面的摩擦和磨损。
1.3 脉冲能量：超声波加工机床通常以脉冲形式输出能量，利用脉冲能量的瞬时冲击力来实现加工效果。
二、超声波加工机床在精密机械加工中的应用领域2.1 集成电路加工：超声波加工机床可以用于集成电路的微细加工，例如微孔加工、蚀刻、刻蚀等。
2.2 珠宝首饰加工：超声波加工机床在珠宝首饰加工中具有较大的优势，可以用于切割、打磨、雕刻等工艺。
2.3 高硬度材料加工：超声波加工机床可以用于高硬度材料的切削和表面处理，如金刚石、硬质合金等。
2.4 医疗器械加工：超声波加工机床可以用于医疗器械的加工和组装，保证产品的精度和质量。
三、超声波加工机床的优势超声波加工机床相比传统机床在精密机械加工中具有以下几个优势：3.1 高精度：超声波加工机床可以实现精细加工和高精度加工，提高产品质量和精度。
3.2 低热影响区：超声波加工机床所产生的热影响区较小，不会对工件产生过多的热变形和残余应力。
3.3 切削力小：超声波加工机床采用脉冲形式输出能量，切削力小，不易造成刀具磨损和工件表面损伤。
3.4 特殊材料加工：超声波加工机床可以用于加工各种特殊材料，如玻璃、陶瓷等，具有广泛的适应性。
四、超声波加工机床的发展前景超声波加工机床作为一种高效、高精度的加工设备，在精密机械加工领域有着广阔的应用前景。

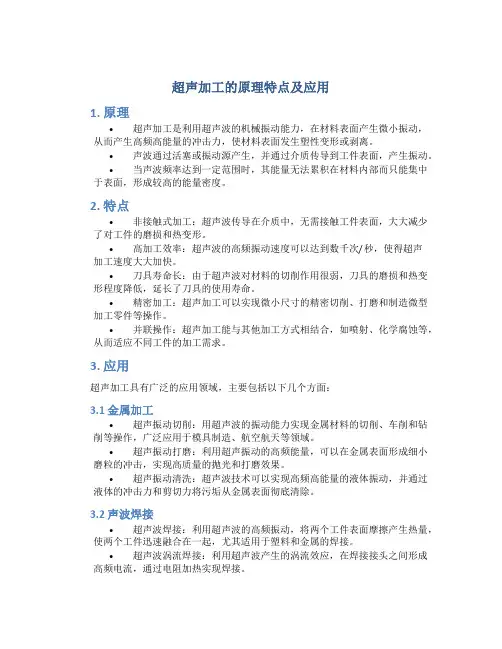

超声加工的原理特点及应用
超声加工的原理特点及应用1. 原理•超声加工是利用超声波的机械振动能力，在材料表面产生微小振动，从而产生高频高能量的冲击力，使材料表面发生塑性变形或剥离。
•声波通过活塞或振动源产生，并通过介质传导到工件表面，产生振动。
•当声波频率达到一定范围时，其能量无法累积在材料内部而只能集中于表面，形成较高的能量密度。
2. 特点•非接触式加工：超声波传导在介质中，无需接触工件表面，大大减少了对工件的磨损和热变形。
•高加工效率：超声波的高频振动速度可以达到数千次/秒，使得超声加工速度大大加快。
•刀具寿命长：由于超声波对材料的切削作用很弱，刀具的磨损和热变形程度降低，延长了刀具的使用寿命。
•精密加工：超声加工可以实现微小尺寸的精密切削、打磨和制造微型加工零件等操作。
•并联操作：超声加工能与其他加工方式相结合，如喷射、化学腐蚀等，从而适应不同工件的加工需求。
3. 应用超声加工具有广泛的应用领域，主要包括以下几个方面：3.1 金属加工•超声振动切削：用超声波的振动能力实现金属材料的切削、车削和钻削等操作，广泛应用于模具制造、航空航天等领域。
•超声振动打磨：利用超声振动的高频能量，可以在金属表面形成细小磨粒的冲击，实现高质量的抛光和打磨效果。
•超声振动清洗：超声波技术可以实现高频高能量的液体振动，并通过液体的冲击力和剪切力将污垢从金属表面彻底清除。
3.2 声波焊接•超声波焊接：利用超声波的高频振动，将两个工件表面摩擦产生热量，使两个工件迅速融合在一起，尤其适用于塑料和金属的焊接。
•超声波涡流焊接：利用超声波产生的涡流效应，在焊接接头之间形成高频电流，通过电阻加热实现焊接。
3.3 医疗领域•超声刀：利用超声波的高频振动能力，实现精确切割和凝固，广泛应用于手术中，如肝脏切割、子宫肌瘤摘除等。
•超声波清洗器：利用超声波在液体中形成高频振动，可以彻底清除医疗器械表面的细菌和污垢，保证无菌程度。
3.4 其他领域应用•陶瓷加工：超声波可以实现对陶瓷材料的精密切削和打磨，广泛应用于陶瓷制造和陶瓷工艺品加工。
超声加工及振动切削
精密零件的加工
如微小型零件、复杂曲面 零件等需要高精度加工的 零件。
难加工环境的加工
如高温、高压、真空等极 端环境下的加工。
04
超声加工与振动切削的比较
工作原理的比较
超声加工
利用超声波的振动能量对工件进行加工，通过工具的快速振动，使工件表面材 料在工具的作用下产生局部高温、高压，使材料发生变形、破碎或去除。
应用领域的比较
超声加工
广泛应用于玻璃、陶瓷、石英等 硬脆材料的加工；在珠宝、钟表 制造等领域也有广泛应用。
振动切削
广泛应用于各种金属材料的加工 ，如汽车、航空、机械制造等领 域；在难加工材料的加工方面也 有一定应用。
05
超声加工与振动切削的发展趋势和未
来展望
超声加工的发展趋势和未来展望
高效化
随着工业生产对加工效率 的要求不断提高，超声加 工技术将不断优化，实现 更高效、更快速的生产。
振动切削的基本原理是利用振动系统产生的周期性弹性力，使刀具在切削过程中产生快速的 往复运动，从而实现对工件的加工。
振动切削过程中，刀具的振动频率和振幅对加工效果具有重要影响，需要根据不同的加工要 求进行合理选择。
振动切削的主要技术
超声振动切削
利用超声波的振动能量对工件进行加工，具有加工精度高、表面 质量好、适用于各种难加工材料等特点。
智能振动切削
结合人工智能和振动切削技术，实 现智能控制和自适应调整，提高加 工精度和效率。
多轴振动切削
研究多轴振动切削技术，实现复杂 形状和高精度零件的加工。
交叉学科的研究和应用前景
超声加工与振动切削的结合
01
研究超声加工与振动切削的结合技术，发挥各自的优势，提高
加工效率和精度。
超声振动切削加工
超声振动切削加工的研究现状及进展摘要：简述了超声振动切削技术的发展、优点及应用领域。
通过将超声振动切削与普通切削比较以及对振动切削过程特点的描述，探讨了超声振动切削的切削机理。
文章还分析了振动切削技术的最新发展, 认为超声振动切削是一项有发展前途的新型技术。
关键词：超声振动切削；难加工材料：切削机理Research of vibration assisted turning cutting technology andIts developmentAbstract：Introduces the history, advantages and application field of the ultrasonic cutting technology(UCT). By compared with ordinary cutting and the characteristics description of the ultrasonic vibration cutting process, explored Ultrasonic vibration cutting of the cutting mechanism. The paper also analyzes an up- to- date vibrating cutting technology and summarizes that the ultrasonic vibration cutting is a promising new technology.Key Words: Ultrasonically vibrating cutting; Difficult - to - machine materials; Cutting Mechanism0 前言超声振动切削技术是把超声波振动的力有规律地加在刀具上，使刀具周期性地切削和离开工件的加工技术, 是结合超声波技术和传统切削工艺的一种新型切削技术。
超声波切割机工作原理
超声波切割机工作原理超声波切割机是一种利用超声波振动原理进行切割的设备。
它通过将电能转换为超声波能量，实现对各种材料的高效切割和加工。
工作原理如下：1. 超声波发生器：超声波切割机的核心部件是超声波发生器。
它将电能转换为高频的电信号，通常为20kHz或40kHz，然后将电信号传递给超声波振动系统。
2. 超声波振动系统：超声波振动系统由振动器和刀具组成。
振动器将电信号转换为机械振动，并将其传递给刀具。
刀具上安装有振动放大器，它可以将振动信号放大到合适的幅度。
3. 切割过程：当超声波振动系统开始工作时，刀具会以高频率振动。
刀具的振动会产生剪切力，将被切割的材料分离开来。
超声波的振动频率高，使得切割过程更加精确和高效。
4. 冷却系统：在切割过程中，刀具和被切割材料会产生热量。
为了防止切割过程中的过热，超声波切割机通常配备了冷却系统。
冷却系统可以通过喷射冷却液或者循环水冷却来降低刀具和被切割材料的温度。
超声波切割机的工作原理具有以下优点：1. 高精度：由于超声波的振动频率高，切割过程更加精确，可以实现对细小部件的高精度切割。
2. 高效率：超声波切割机的切割速度快，可以大大提高生产效率。
3. 无污染：超声波切割机在切割过程中不会产生切削屑和烟尘，无需额外的清理工作。
4. 适用性广：超声波切割机适用于各种材料的切割，包括塑料、橡胶、纸张、布料等。
5. 切割表面光滑：由于超声波的振动频率高，切割表面光滑，不会产生毛刺和裂纹。
需要注意的是，超声波切割机在使用过程中需要根据不同的材料和切割要求进行参数调整，以达到最佳的切割效果。
此外，操作人员需要经过专业培训，了解设备的使用方法和安全注意事项，确保操作的安全性和有效性。
总结起来，超声波切割机利用超声波振动原理，通过将电能转换为超声波能量，实现对各种材料的高效切割和加工。
它具有高精度、高效率、无污染、适用性广和切割表面光滑等优点。
在工业生产和材料加工领域具有广泛的应用前景。
超声波加工技术-图文
a)加工微细孔; b)加工型腔；c)加工异形孔
套料；
切圆；
复杂沟槽
弯曲孔；
刻槽
超声精密 切割半导体、 铁氧体、石英 、宝石、陶瓷 、金刚石等硬 脆材料，
二、超声加工的特点
2）由于去除工件材料主要依靠磨粒瞬时局部 的冲击作用，故工件表面的宏观切削力很小 ，切削应力、切削热更小，不会产生变形及 烧伤，表面粗糙度也较低，也适于加工薄壁 、窄缝、低刚度零件。
二、超声加工的特点
3）工具可用较软的材料、做成较复杂的形 状，且不需要工具和工件作比较复杂的相对 运动，便可加工各种复杂的型腔和型面。一 般，超声加工机床的结构比较简单，操作、 维修也比较方便。
整个振动系统的联接部分应接触紧密，否则 超声波传递过程中将损失很大能量。在螺纹 联接处应涂以凡士林油，绝不可存在空气间 隙，因为超声波通过空气时会很快衰减。
CSJ-2型超声波加工机床 l--工作台；2--上具；3--变幅杆；4--换能器 5--导轨；6--支架；7--平衡重锤
简单的超声加工装置，其磨料是靠人工输送和更换的 ，即在加工前将悬浮磨料的工作液浇注在加工区，加 工过程中定时抬起工具和补充磨料。也可利用小型离 心泵使磨料悬浮液搅拌后浇注到加工间隙中去。对于 较深的加工表面，仍经常应将工具定时抬起以利磨料 的更换和补充。
超声波振动系统主要包括换能器、变幅杆、 工具。其作用是将由超声波发生器输出的高频电 信号转变为机械振动能，并通过变幅杆使工具端 面作小振幅的高频振动，以进行超声加工。
A、换能器 换能器的作用是将高频电振荡转换成机械振动。 目前，根据其转换原理的不同，有磁致伸缩式和 压电式两种。
超声振动钻削的原理
超声振动钻削的原理超声振动钻削是一种应用超声振动的钻孔工艺技术，它利用超声波的机械振动来促进钻头与工件之间的相互作用，从而提高钻削的效率和质量。
其原理主要包括超声振动的发生、传导和作用三个方面。
首先是超声振动的发生。
超声振动的产生是通过将高频电能转换为机械振动能，进而形成超声波。
多数超声振动钻削系统采用的是压电换能器，其内部由陶瓷材料构成的换能器能将电能转换为机械能。
当外加交变电压作用于换能器时，由于压电效应的作用，换能器内部的陶瓷材料会产生相应的压缩变形，进而使结构上固定的反射器或声振头产生弹性振动。
这种振动以高频和微小振幅的形态传导至钻头。
其次是超声振动的传导。
超声波的传输方式有固体传导、气体耦合和液体耦合三种形式，而超声振动钻削主要采用的是固体传导方式。
通过将超声波能量由振动系统传导至钻头，能够充分利用能量，并将其集中到钻头的工作部分。
传导过程中，由于超声波在固体中传播的特性，钻头表面的振动状态经过传导会发生改变，形成相应的振动频率和振幅。
最后是超声振动的作用。
超声振动在钻削过程中能够对切削区域产生直接和间接的影响。
首先，超声振动的直接作用是通过改变切削行为的方式来提高钻削效率和质量。
超声波的振动作用使切削液和切削碎屑在切削点得到更好的清洗和排除，从而减小切削角度和切削力。
其次，超声振动还能对切削加工区域进行间接的改善。
超声振动对切削液和切削碎屑的清洗和排除能减少加工过程中的热量生成和磨损，减少切削环境中的摩擦。
这些作用可以减小钻头与工件之间的摩擦力，降低工件表面的粗糙度，并提高钻削的精度和质量。
总结起来，超声振动钻削的原理是通过超声波的机械振动来促进钻头与工件之间的相互作用，提高钻削的效率和质量。
它通过超声振动的发生、传导和作用，改变切削行为的方式、优化切削加工区域，从而达到提高钻削效果和提高工件表面质量的目的。
在实际应用中，超声振动钻削已经成为一种常用的高效率加工技术，广泛用于航空航天、汽车制造和精密机械加工等领域。
超声波加工原理
超声波加⼯原理第三节超声波加⼯●电⽕花加⼯和电解加⼯都只能加⼯⾦属导电材料，⽆法加⼯不导电的⾮⾦属材料，⽽超声波加⼯不仅能加⼯硬质合⾦、淬⽕钢等脆硬⾦属材料，⽽且更适合加⼯玻璃、陶瓷、半导体、锗和硅⽚等不导电的⾮⾦属脆硬材料，同时还可以⽤于清洗、焊接和探伤等。
⼀、超声波加⼯的原理●超声波加⼯（ultrasonic machining，USM）是利⽤⼯具端⾯作超声频振动，通过磨料悬浮液加⼯硬脆材料的⼀种加⼯⽅法●超声波加⼯是磨料在超声波振动作⽤下的机械撞击和抛磨作⽤与超声波空化作⽤的综合结果，其中磨料的连续冲击是主要的。
●加⼯时在⼯具头与⼯件之间加⼊液体与磨料混合的悬浮液，并在⼯具头振动⽅向加上⼀个不⼤的压⼒，超声波发⽣器产⽣的超声频电振荡通过换能器转变为超声频的机械振动，变幅杆将振幅放⼤到0.01～0.15mm，再传给⼯具，并驱动⼯具端⾯作超声振动，迫使悬浮液中的悬浮磨料在⼯具头的超声振动下以很⼤速度不断撞击抛磨被加⼯表⾯，把加⼯区域的材料粉碎成很细的微粒，从材料上被打击下来。
虽然每次打击下来的材料不多，但由于每秒钟打击16000次以上，所以仍存在⼀定的加⼯速度。
●与此同时，悬浮液受⼯具端部的超声振动作⽤⽽产⽣的液压冲击和空化现象促使液体钻⼊被加⼯材料的隙裂处，加速了破坏作⽤，⽽液压冲击也使悬浮⼯作液在加⼯间隙中强迫循环，使变钝的磨料及时得到更新。
⼆、超声波加⼯的特点●●a．可加⼯淬硬钢、不锈钢、钛及其合⾦等传统切削难加⼯的⾦属、⾮⾦属材料；特别是⼀些不导电的⾮⾦属材料如玻璃、陶瓷、⽯英、硅、玛瑙、宝⽯、⾦刚⽯及各种半导体等，对导电的硬质⾦属材料如淬⽕钢、硬质合⾦也能加⼯，但⽣产率低。
●b．适合深⼩孔、薄壁件、细长杆、低刚度和形状复杂、要求较⾼零件的加⼯；●c．适合⾼精度、低表⾯粗糙度等精密零件的精密加⼯。
●（２）切削⼒⼩、切削功率消耗低●由于超声波加⼯主要靠瞬时的局部冲击作⽤，故⼯件表⾯的宏观切削⼒很⼩，切削应⼒、切削热更⼩，●（3）⼯件加⼯精度⾼、表⾯粗糙度低●可获得较⾼的加⼯精度（尺⼨精度可达0.005～0.02mm）和较低的表⾯粗糙度(Ra值为0.05～0.2)，被加⼯表⾯⽆残余应⼒、烧伤等现象，也适合加⼯薄壁、窄缝和低刚度零件。
超声振动辅助加工原理
超声振动辅助加工原理
超声振动辅助加工是一种利用超声波的振荡来改善和增强传统加工过程的技术。
其原理包括以下几个方面：
1. 振动传递：超声振动辅助加工利用超声波的频率高和振幅小的特点，通过超声波振荡器将机械振动转化为超声波的振动，并通过耦合件将超声波传递到工件表面。
2. 超声波作用：超声波在传递过程中能够产生剧烈的空化效应，即在振动周期中产生气泡，当气泡在周期内崩溃时，产生的冲击波能够产生高频高能量的力量。
这种力量可以改变传统加工过程中的摩擦、变形和切削力等物理现象，从而提高加工效率和改善加工质量。
3. 辅助效果：超声振动对于不同的加工过程有不同的辅助效果。
在切削加工中，超声振动能够减小切削力、降低切削温度，防止刀具磨损；在焊接中，超声振动能够提高焊接速度、增强焊缝质量；在复合材料加工中，超声振动能够改善切削性能、提高材料的切削强度等。
总的来说，超声振动辅助加工通过利用超声波的振荡效应，能够改变传统加工过程中的物理现象，从而提高加工效果和质量。
超声加工的原理
超声加工的原理
超声加工是一种利用超声波在材料上产生高频振动的加工方法。
其原理基于声波的传播和能量转换，通过送入工作物体的声波能量，使材料发生微小的振动。
超声波是由高频振动所产生的，其频率一般在20kHz～50kHz
之间。
超声波通过超声波发生器产生，并由压电陶瓷换能器转换为机械振动。
这种机械振动通过振动强度放大的换能器传入工具头，再传到加工部件上。
在超声加工过程中，加工部件与工具头之间会加入液体，主要是为了冷却和润滑。
液体的流动既可以减少加工产生的热量，又可清洁钢材表面，避免产生热量对材料造成的伤害。
此外，液体的振动还能加速材料表面的摩擦，增强加工过程中的切削作用。
超声加工主要有两种形式：超声振动切削和超声振动焊接。
超声振动切削是通过超声波的高频振动和刀具的旋转作用，将工件上的材料削除。
超声振动焊接则是利用超声振动的能量，通过使两个工件产生相对位移，使其表面接触并形成焊缝，从而实现焊接。
总之，超声加工利用超声波的振动作用，通过加工部件与工具头之间加入液体来实现冷却和润滑，从而实现加工和焊接的目的。
这种加工方法在精密加工、医疗器械制造、电子元件制造等领域具有广泛的应用。
超声振动加工的原理和应用
超声振动加工的原理和应用一、超声振动加工的原理超声振动加工是一种利用超声波的振动作用进行材料加工的技术。
其原理基于超声波的高频振动特性以及材料的力学性质。
超声波通过传导介质（如液体或气体）作用到材料表面，形成微小的振动，从而能够实现对材料的加工。
1. 超声波的产生超声波是指频率高于人类能听到的声音范围（20kHz）的声波。
超声波是通过压电材料产生的，当压电材料受到电场刺激时，会引起材料的尺寸变化，从而产生机械振动。
这种振动通过耦合装置传导到工作表面，形成超声波。
2. 材料处理原理超声波在材料表面产生的振动具有很高的频率和小的振幅，这使其能够产生一系列的微小冲击力。
这些微小冲击力可以破坏材料表面的氧化层或封闭层，提高材料与流体的接触面积。
同时，超声波的振动还可以在材料内部产生与表面不同的应变分布，从而改变材料的物理性质。
二、超声振动加工的应用超声振动加工具有广泛的应用领域，主要是在材料加工、表面处理和生物医学等领域。
1. 材料加工超声振动加工在材料加工领域被用于切削、打磨、抛光和焊接等工艺。
其可以提高加工效率、降低加工成本、改善加工表面质量。
例如，在金属加工中，超声振动刀具可以减小切削力和工具磨损，提高切削质量和加工速度。
在陶瓷加工中，超声振动加工可以提高材料的硬度和强度，提高陶瓷制品的质量。
2. 表面处理超声振动加工在表面处理领域被用于去除氧化层、去除污垢和改善表面质量。
其可以在表面形成微小的波纹或凹凸结构，从而提高材料的表面粗糙度和润滑性。
例如，在汽车制造中，超声振动加工可以用于清洗和涂覆表面，提高汽车零部件的表面质量和耐腐蚀性。
3. 生物医学超声振动加工在生物医学领域具有重要的应用价值。
其可以用于制备纳米颗粒、脂质体和蛋白质复合体等药物载体，并用于药物的输送和释放系统。
此外，超声振动加工还可以用于生物组织的切割、焊接和修复。
例如，在牙科医学中，超声振动加工可以用于洗牙、根管治疗和牙齿修复等手术操作。
超声波加工技术
(b) 指数形
(c) 阶梯形
图3 几种形式的变幅杆
超声波加工 3) 机床本体和磨料工作液循环系统 超声波加工机床的本体一般很简单，包括支撑声学部
件的机架、工作台面以及使工具以一定压力作用在工件
上的进给机构等；磨料工作液是磨料和工作液的混合物。 常用的磨料有碳化硼、碳化硅、氧化硒或氧化铝等；常
用的工作液是水，有时用煤油或机油。磨料的粒度大小
取决于加工精度、表面粗糙度及生产率的要求。
超声波加工 3．超声波加工的加工速度及其影响因素 加工速度是指单位时间内去除的材料量，单位为
g/min或mm3/min。
影响因素： 1）工具振幅和频率 超声波可传递很强的能量，加工能量同振幅和频 率呈正比，大的振幅和高的频率可以获得大的加工能
量，但过大的振幅和高的频率会使工具和变幅杆承受
超声波加工装置如图 2 所示。尽管不同功率大小、 不同公司生产的超声波加工设备在结构形式上各不相同，
但一般都由高频发生器、超声振动系统 ( 声学部件 ) 、机
床本体和磨料工作液循环系统等部分组成。
超声波加工
8
1 7 2
6 3 5 1— 冷却器； 2— 磨料悬浮液抽出； 3— 工具； 4— 工件； 5— 磨料悬浮液送出； 6— 变幅杆； 7— 换能器； 8— 高频发生器
频电振荡信号转换为机械振动；振幅扩大棒又称变幅 杆，其作用是将振幅放大。
超声波加工 由于换能器材料伸缩变形量很小，在共振情况下也超不 过0.005～0.01 mm，而超声波加工却需要0.01～0.1 mm的振 幅，因此必须用上粗下细(按指数曲线设计)的变幅杆放大振 幅。变幅杆应用的原理是：因为通过变幅杆的每一截面的振 动能量是不变的，所以随着截面积的减小，振幅就会增大。
超声骨刀的原理及应用
超声骨刀的原理及应用概述超声骨刀是一种利用超声技术进行骨切割和骨修复的医疗设备。
它采用超声波的能量将骨骼软化，然后通过机械切削将软化后的骨骼切割或修复。
超声骨刀具有精准、无创、无血液损伤等优点，广泛应用于各种骨科手术中。
原理超声骨刀的工作原理基于超声波在骨骼组织中的作用。
超声波是一种高频机械波，其频率通常在20kHz以上。
超声波在骨组织中传播时，会产生机械振动和热效应。
超声振动作用超声振动作用是超声波在骨骼组织中传播时产生的机械振动效应。
超声波的机械振动作用可以使骨骼组织产生微小的位移和形状变化，从而实现对骨骼组织的切割和修复。
超声振动主要通过以下两种机制实现：1.机械断裂作用：超声波振动会导致骨骼组织的微小断裂，这种断裂可以帮助切割或修复骨骼。
超声骨刀通过控制超声波的频率、振幅和作用时间，可以实现对骨骼的准确切割。
2.液压效应：超声波振动可以产生液体在组织中的微小液流，这种液流可以帮助清除切割过程中产生的碎片和废弃物。
超声骨刀的设计中通常包括一个冲击波水流系统，用于产生液流来帮助清洁。
超声热效应超声热效应是超声波在骨骼组织中传播时产生的热效应。
超声波的频率和振幅会使骨骼组织产生摩擦热效应，导致局部温度升高。
这种局部温度升高可以软化骨骼组织，使其更容易切割或修复。
超声热效应的控制是超声骨刀设计中的重要考虑因素。
过高的温度会损害周围的组织，而过低的温度则难以实现准确切割。
超声骨刀通过控制超声波的频率、能量和作用时间，以及冲击波水流系统来控制热效应。
应用超声骨刀在骨科手术中有广泛的应用。
以下是几个常见的应用领域：1.软组织切割：超声骨刀可用于软组织切割，如皮肤切割、肌腱修复等。
其精准的切割效果可以减少手术创伤和出血量。
2.骨骼切割：超声骨刀广泛应用于骨骼切割手术，如骨折修复、关节成形术等。
超声振动作用可以帮助切割骨骼组织。
3.骨骼修复：超声骨刀也能用于骨骼修复手术，如骨折复位、骨缝合等。
超声波的液压效应和热效应可以帮助清洁和软化骨骼组织，使修复更加精确和有效。
超声波雕刻原理
超声波雕刻原理
超声波雕刻是一种利用超声波的高频振动原理进行雕刻的技术。
它利用超声波的高频振动特性，通过超声波的传导和聚焦，使雕刻工具在材料表面产生极小的振动，从而实现对材料进行微细的雕刻。
超声波雕刻是一种非接触式的雕刻技术，因此可以应用于各种材料的雕刻，包括金属、陶瓷、玻璃、塑料等。
它具有高精度、高效率、低能耗等优点，适用于微细雕刻和高精度加工的领域。
超声波雕刻的原理是利用声波的机械能传导和机械振动特性。
在超声波雕刻过程中，首先通过超声波发射器产生高频的声波信号，然后将声波信号传递给雕刻工具。
声波穿过材料表面时，会引起材料表面分子的振动，从而产生微小的切削力。
这种微小的切削力可以通过适当的调节超声波的频率和振幅来控制，从而实现对材料进行微细的雕刻。
超声波雕刻技术通常使用高频超声波，频率可以达到数十千赫兹甚至上百千赫兹，因此可以使雕刻具有非常高的精度和细腻度。
此外，超声波雕刻还可以通过改变雕刻工具的形状和材料来实现不同形状和精度的雕刻。
通过合理选择超声波的频率和振幅，以及雕刻工具的形状和材料，可以实现对不同材料的高精度雕刻。
总之，超声波雕刻是一种利用超声波的高频振动原理进行雕刻的新兴技术。
它具有高精度、高效率、低能耗等优点，适用于
微细雕刻和高精度加工。
通过合理调节超声波的频率和振幅，以及雕刻工具的形状和材料，可以实现对不同材料的高精度雕刻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

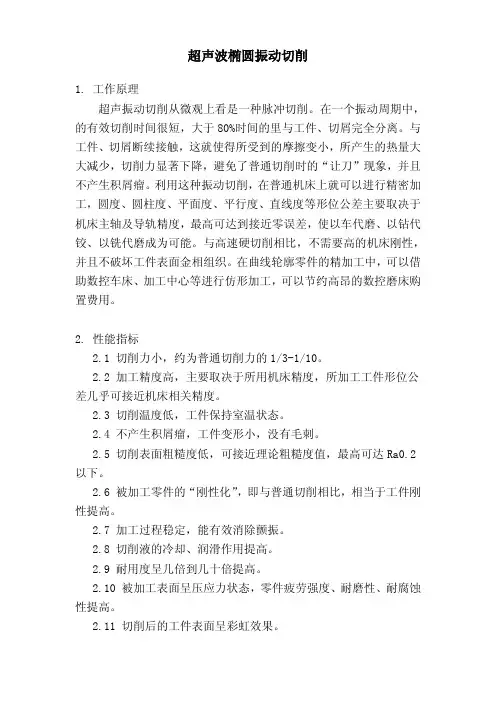

超声波振动切削原理
一、超声波振动切削原理
超声振动切削，是使刀具以20-40KHz的频率，沿切削方向高速振动的一种特种切削技术。
超声振动切削从微观上看是一种脉冲切削，在一个振动周期中，刀具的有效切削时间很短，一个振动周期内绝大部分时间里刀具与工件切屑完全分离，刀具与工件切屑断续接触，切削热量大大减少，并且没有普通切削时的“让刀”现象。
?利用这种振动切削，在普通机床上就可以进行精密加工，圆度、圆柱度、平面度、平行度、直线度等形位公差主要取决于机床主轴及导轨精度，最高可达到接近零误差，使以车代磨、以钻代铰、以铣代磨成为可能。
与高速硬切削相比，不需要过高的机床刚性，并且不破坏工件表面组织，在曲线轮廓零件的精加工中，可以借助数控车床、加工中心等进行仿形加工，可以节约高昂的数控磨床购置费用。
超声波振动切削用于各种难以磨削而对表面质量及精度要求较高的零件的精加工，具有很大的优越性。
超声波振动切削装置由超声波发生器、换能器、变幅杆及刀具等四部分组成，由超声波发生器发出的高频电讯号经换能器转化为高频机械振动，再由变幅杆将振动的振幅放大并施加到道具上，一般将换能器与变幅杆组成的部件称为声学头。
二、超声振动切削的优势特点
1.切削力小，约为普通刀具切削力的1/3—1/10；
2.加工精度高；
3.切削温度低，工件保持室温状态；
4.不产生积屑瘤，工件变形小，没有毛刺；
5.粗糙度低，可接近理论粗糙度值；
6.被加工零件的“刚性化”，即与普通切削相比，相当于工件刚性提高；
7.加工过程稳定，有效消除颤振；
8.切削液的冷却，润滑作用提高；
9.刀具耐用度呈几倍到几十倍提高；
10.工件表面呈压应力状态，耐磨性、耐腐蚀性提高；
11.切削后的工件表面呈彩虹效果。
三、超声振动切削的应用范围
(一)难切削材料的加工
不锈钢、淬硬钢、高速钢、钛合金、高温合金、冷硬铸铁以及陶瓷、玻璃、石材等非金属材料，由于力学、物理、化学等特性而难以加工,如采用超声振动切削则可化难为易。
（二）难加工零件的切削加工
如易弯曲变形的细长轴类零件、小径深孔、薄壁零件、薄盘类零件与小径精密螺纹以及形状复杂、加工精度与表面质量要求又较高的零件。
(三)高精度、高表面质量工件的切削加工
(四)排屑、断屑比较困难的切削加工
四、超声振动切屑的应用领域
广泛应用于航空、航天、军工等领域。
